G 4640 - Papierschneider OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Papierschneider
Marke	Olympia
Modell	G 4640
Abmessungen (L x B x H)	Ca. 50 x 30 x 10 cm
Gewicht	Ca. 5 kg
Antrieb	Manuell
Schnittkapazität	Bis zu 15 Blatt (80 g/m²)
Schnittlänge	Bis zu 46 cm
Klingentyp	Edelstahl
Schneidsystem	Hebel
Hauptfunktionen	Gerader Schnitt, Papierführung, verstellbarer Anschlag
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, die Klinge gelegentlich schmieren
Sicherheit	Klingenschutz, Verriegelungssystem
Ersatzteile und Reparierbarkeit	Ersatzklinge, Befestigungsschrauben, rutschfeste Pads
Empfohlene Verwendung	Büro, Schule, Zuhause
Sockelmaterial	Metall mit rutschfester Beschichtung
Garantie	2 Jahre
Enthaltenes Zubehör	Papierführung, Schneidelineal

Häufig gestellte Fragen - G 4640 OLYMPIA

Wie verwende ich den Papierschneider Olympia G 4640?

Legen Sie das Papier gegen den Anschlag, senken Sie den Hebel mit festem Druck. Stellen Sie sicher, dass die Klinge nach Gebrauch gut geschützt ist.

Was ist die maximale Schnittkapazität?

Der Papierschneider kann bis zu 15 Blatt Standardpapier (80 g/m²) gleichzeitig schneiden.

Wie pflege ich die Klinge?

Reinigen Sie die Klinge nach jedem Gebrauch mit einem trockenen Tuch. Für einen optimalen Schnitt schmieren Sie sie einmal im Monat mit einem leichten Öl.

Wie wechsle ich die Klinge?

Schrauben Sie die Befestigungsschrauben der Klinge heraus, entfernen Sie die alte Klinge und setzen Sie die neue unter Beachtung der Schnittrichtung ein. Beachten Sie die Sicherheitshinweise in der Anleitung.

Schneidet der Papierschneider Kunststoff oder Karton?

Er ist hauptsächlich für Papier konzipiert. Für dünnen Karton verwenden Sie eine geringe Dicke. Bei Kunststoffen prüfen Sie die Kompatibilität.

Wie stelle ich den Anschlag für einen präzisen Schnitt ein?

Entriegeln Sie den Anschlag, schieben Sie ihn in die gewünschte Position (ausgerichtet an den Skalenstrichen), und verriegeln Sie ihn.

Was tun, wenn die Klinge nicht mehr richtig schneidet?

Überprüfen Sie, ob die Klinge stumpf ist oder Papierrückstände den Mechanismus blockieren. Reinigen Sie sie und schärfen Sie sie bei Bedarf, oder ersetzen Sie sie.

Ist der Papierschneider für Kinder sicher?

Er wird für Kinder unter 12 Jahren nicht empfohlen. Verwenden Sie das Verriegelungssystem und bewahren Sie es nach Gebrauch außerhalb der Reichweite auf.

Wo finde ich Ersatzteile?

Teile wie Klingen sind online oder bei autorisierten Olympia-Händlern erhältlich. Verwenden Sie stets Originalteile.

Wie reinige ich den Sockel und das Lineal?

Wischen Sie mit einem leicht feuchten, weichen Tuch ab. Vermeiden Sie Lösungsmittel. Trocknen Sie sofort, um Rost zu vermeiden.

BEDIENUNGSANLEITUNG G 4640 OLYMPIA

DE Bedienungsanleitung
GB Operating Manual
FR Mode d'emploi
ES Manual de instrucciones

Wichtige Sicherheits- hinweise

Lesen Sie diese Hinweise bitte sorgfältig und beachten Sie diese bei der Handhabung des Geräts.

1. Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
2. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
3. Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
4. Bedienen Sie das Gerät immer mit zwei Händen.
5. Halten Sie lose Teile von Bekleidung, Kra- watten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
6. Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Büroklammern.
7. Das Messer darf weder geschmiert noch geschliffen werden.
8. Benutzen Sie das Gerät nicht, wenn die Andruckleiste nicht festgelegt ist.

1. Ist das Messer beschädigt, darf das Gerät nicht verwendet werden.

2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

3. Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

●Bestimmungsgemäße Verwendung

Dieser Hebelschneider darf nur zum Zuschneiden von Papier, Fotopapier und Laminierfolien benutzt werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

●Nicht bestimmungsge- mäße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen. Jede andere Verwendung als die in Bestimmungsgemäße Verwendung beschriebene gilt als nicht bestimmungsgemäß.

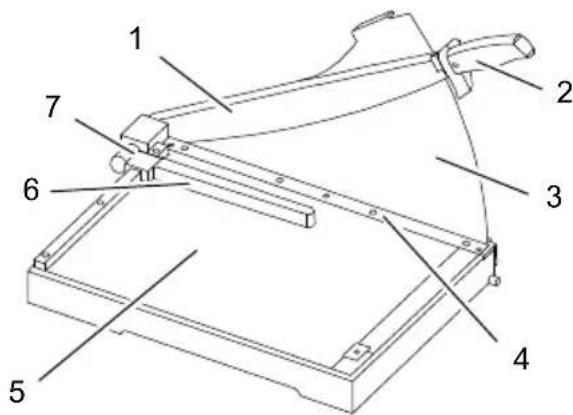

- Übersicht der Bedienelemente

1. Schneidehebel
2. Griff des Schneidehebels
3. Plexiglas-Messerschutz
4. Andruckleiste mit Fingerschutz
5. Rasterungen und Messeinrichtungen
6. Papierführung
7. Verriegelung für Papierführung

●Messerschutz montieren

Bevor Sie den Hebelschneider verwenden, montieren Sie zuerst den Plexiglas-Messerschutz, um sich vor dem scharfen Messer zu schützen.

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

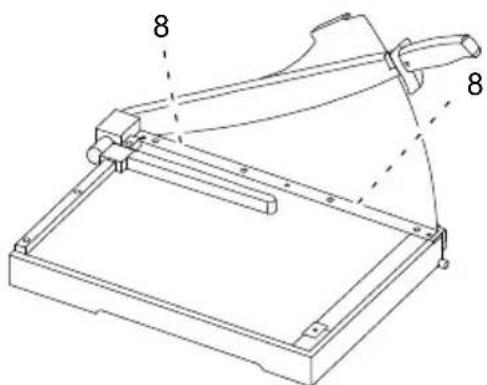

2. Entfernen Sie die Schrauben (8) aus der Andruckleiste (4).
3. Entfernen Sie das Schutzpapier vom Plexiglas-Messerschutz (3).
4. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.
5. Ziehen Sie den Schneidehebel (1) etwas nach oben. Setzen Sie den Plexiglas-Messerschutz (3) vorsichtig von hinten so ein, dass der Schutz am Messer anliegt.

Hinweis: Am Griff (2) befindet sich eine kleine Nase, die auf der linken Seite des Plexiglas-Messerschutzes (3) sein muss. Bewegen Sie die Abdeckung so, dass die Schraubenlöcher mit dem jeweiligen Gewinde fluchten.

Achtung: Sachschaden! Der Plexiglas-Messerschutz (3) kann beschädigt werden. Ziehen Sie die Schrauben nicht zu fest an.

1. Fixieren Sie den Plexiglas-Messerschutz (3) mit den Schrauben (8) an der Andruckleiste (4).

●Hebelschneider

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.

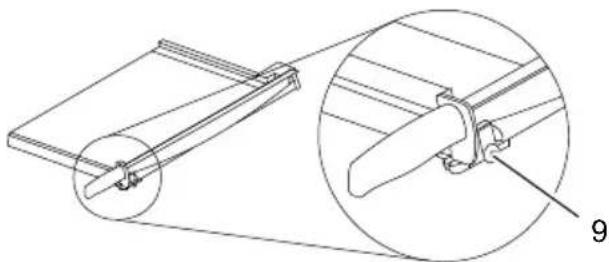

Hinweis: Der Schneidehebel (1) ist an der Unterseite des Schneidebretts arretiert.

1. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) nach oben.

2. Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste (4) und drücken Sie die Andruckleiste nach unten.

3. Schneiden Sie das Material, indem Sie den Schneidehebel (1) mit dem Griff (2) nach unten bewegen.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

Hinweis: Nach dem Zuschneiden muss der Schneidehebel (1) wieder an der Unterseite des Schneidebretts verriegelt werden.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) ganz nach unten. Verriegeln Sie den Schneidehebel, indem Sie die Ver-

riegelung (9) gegen den Uhrzeigersinn drehen.

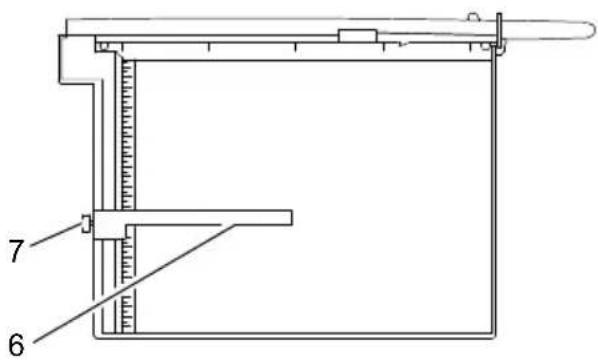

●Papierführung

1. Lösen Sie die Verriegelung (7) der Papierführung (6).
2. Schieben Sie die Papierführung (6) vorsichtig auf die Schiene.

Hinweis: Verschieben Sie die Papierführung (6) nicht, wenn die Verriegelung (7) nicht gelöst ist.

1. Positionieren Sie die Papierführung (6) mit Hilfe der Rasterungen und Messeinrichtungen (5).
   Hinweis: Die Papierführung (6) kann in der Schiene stufenlos verstellt werden.
2. Verriegeln Sie die Papierführung (6). Die Papierführung dient als Anschlag für das zu schneidende Material.

●Technische Daten
Schneidelänge (mm)

G 3640	360
G 4640 460
G 3120 310
G 4420 448
G 4415 448
G 3115 310

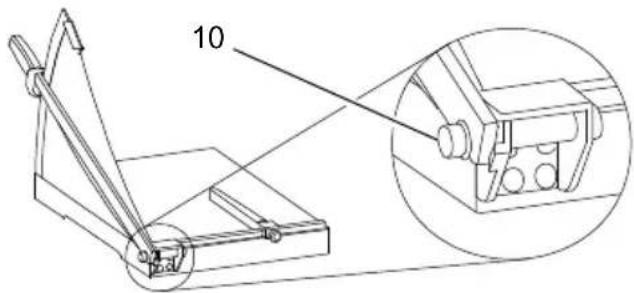

●Schneidehebel einstellen

Nach einiger Zeit der Benutzung geht der Schneidehebel (1) zu leichtgängig und hält sich nicht mehr selbst in Position. Dann ist es erforderlich den Schneidehebel (1) neueinzustellen.

1. Ziehen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam fester.

Hinweis: Testen Sie unter Beachtung der Sicherheitshinweise, ob der Schneidehebel in Position bleibt. Geht der Schneidehebel zu schwergängig, lösen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam.

Schnittleistung Blatt (80 g / m²)

G 3640	40
G 4640 40
G 3120 20
G 4420 20
G 4415 15
G 3115 15

Abmessungen (L x B x H) (mm)

G 3640	294 x 630 x 360
G 4640 394 x 730 x 370
G 3120 385 x 405 x 300
G 4420 360 x 535 x 445
G 4415 360 x 535 x 445
G 3115 385 x 410 x 445

Gewicht (kg)

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Reinigen Sie das Messer des Hebelschneiders mit größter Vorsicht!

Reinigen Sie das Geräteoberflächen mit einem leicht angefeuchtetem Tuch. Reinigen Sie das Messer vorsichtig mit einem weichen Pinsel.

Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel oder Chemikalien.

- Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

●Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.
