FGH 710 A1 - Motorhacke FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Gartenfräse (Kultivator)
Modell	FGH 710 A1
Marke	Florabest
Motor-Nennleistung	710 W
Netzspannung	230 V AC, 50 Hz
Schutzklasse	II (Schutzisoliert)
Schutzart	IP24 (Spritzwassergeschützt)
Arbeitsbreite	360 mm
Maximale Arbeitstiefe	180 mm
Anzahl der Fräswalzen	4
Nenndrehzahl der Fräswalzen	Ca. 230 U/min
Gewicht	7,85 kg
Schallleistungspegel (garantiert)	93 dB(A)
Schalldruckpegel	69,3 dB(A); K=1,41 dB(A)
Vibration am Handgriff	2,7 m/s²; K=1,4 m/s²
Verwendungszweck	Aufbrechen und Lockern von grobem Boden zum Einmischen von Dünger, Torf und Kompost in Hausgärten
Hauptmerkmale	Wartungsfreier Elektromotor, Getriebe mit Ölbadschmierung, klappbarer Aluminiumrahmen, Totmannschalter, Überlastschutz
Montage	Griffgabeln, Kreuzplatte, Mittelrohre und Rahmenrohre; Kabelclips beigelegt
Reinigung und Wartung	Entfernen Sie Erde mit Bürste/trockenem Tuch; sprühen Sie biologisch abbaubares Öl auf die Fräswalzen; überprüfen Sie regelmäßig Muttern, Bolzen und Schrauben; wechseln Sie die Fräswalzen paarweise
Sicherheitshinweise	Bedienungsanleitung lesen; Hände/Füße von Fräswalzen fernhalten; FI-Schutzschalter ≤30 mA verwenden; niemals im Regen verwenden; warten, bis Fräswalzen stillstehen, bevor gereinigt wird
Ersatzteile	Fräswalzensatz (links/rechts) – Bestell-Nr. 30261000; für andere Teile wenden Sie sich an das Service-Center
Garantie	3 Jahre ab Kaufdatum; deckt Material- und Herstellungsfehler ab; ausgenommen Verschleißteile
Lagerung	Abkühlen lassen, reinigen, trocknen, Griffe einklappen, mit Rahmenrohren aufhängen; außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - FGH 710 A1 FLORABEST

Wie montiere ich den Griff der Florabest FGH 710 A1 Gartenfräse?

Stecken Sie die beiden Griffgabeln in die Kunststoff-Kreuzplatte und sichern Sie sie mit den beiliegenden Bolzen. Schrauben Sie dann die Mittelrohre mit den Schrauben und Flügelmuttern auf die Gabelgriffe. Befestigen Sie abschließend die Griffstange mit Schrauben und Flügelmuttern am unteren Rahmenrohr. Befestigen Sie das Netzkabel mit den Kabelclips.

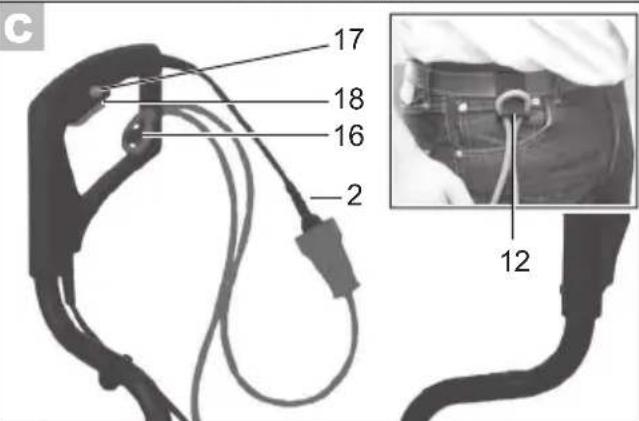

Wie schalte ich die Gartenfräse ein und aus?

Zum Einschalten drücken Sie zuerst die Sicherheitsentriegelung und dann den Totmannschalter. Lassen Sie die Sicherheitsentriegelung los. Die Fräswalzen beginnen sich zu drehen. Zum Ausschalten lassen Sie einfach den Totmannschalter los. Die Fräswalzen drehen sich nach dem Ausschalten noch einige Sekunden weiter – warten Sie, bis sie stillstehen, bevor Sie sie berühren.

Was soll ich tun, wenn der Motor während des Betriebs ausfällt?

Der Motor verfügt über einen Überlastschutz, der bei Überlastung sofort abschaltet. Lassen Sie den Totmannschalter los, trennen Sie das Gerät vom Netz und lassen Sie es vollständig abkühlen, bevor Sie es wieder einschalten. Vermeiden Sie Überlastung, indem Sie in gleichmäßigem Tempo arbeiten und die Fräswalzen nicht in harten Boden zwingen.

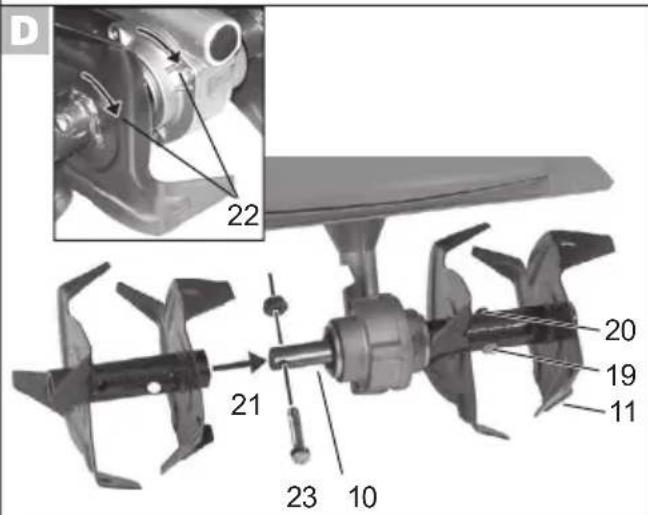

Wie wechsle ich die Fräswalzen an der FGH 710 A1?

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie, bis die Fräswalzen stillstehen. Lösen Sie die Sechskantschraube und die selbstsichernde Mutter am Fräswalzenpaar. Ziehen Sie das Fräswalzenpaar von der Antriebswelle ab. Reinigen Sie die Welle mit biologisch abbaubarem Öl. Schieben Sie die neuen Fräswalzen auf, wobei die Pfeile am Getriebe und an den Fräswalzen in die gleiche Richtung zeigen müssen. Sichern Sie mit der Sechskantschraube und einer neuen selbstsichernden Mutter. Wechseln Sie immer beide Paare gleichzeitig, um eine Unwucht zu vermeiden.

Was sind die Arbeitsbreite und die maximale Arbeitstiefe der Gartenfräse?

Die Arbeitsbreite beträgt 360 mm und die maximale Arbeitstiefe 180 mm. Die Fräswalzen graben sich während des Betriebs automatisch in den Boden ein.

Kann ich die Gartenfräse bei Regen verwenden?

Nein, in der Bedienungsanleitung wird ausdrücklich davor gewarnt, das Gerät nicht bei Regen, schlechtem Wetter oder in feuchter Umgebung zu verwenden. Das Gerät ist spritzwassergeschützt (IP24), sollte aber trocken gehalten werden. Verwenden Sie es nur bei Tageslicht oder guter Beleuchtung.

Welches Verlängerungskabel sollte ich für die FGH 710 A1 verwenden?

Verwenden Sie nur zugelassene Netzkabel des Typs H05VV-F oder H05RN-F mit einem Leiterquerschnitt von mindestens 2,5 mm² und einer maximalen Länge von 75 m. Der Stecker muss spritzwassergeschützt und aus Gummi oder gummiummantelt sein. Kabeltrommeln immer vollständig abrollen.

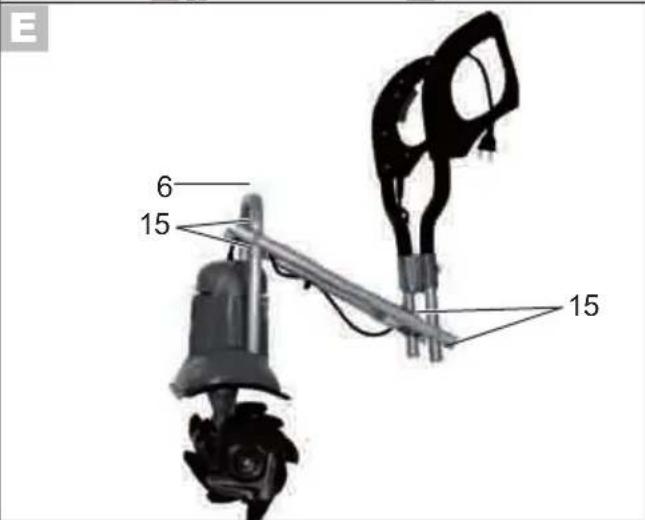

Wie sollte ich die Gartenfräse bei Nichtgebrauch lagern?

Lassen Sie den Motor abkühlen, reinigen Sie das Gerät gründlich. Lagern Sie es an einem trockenen Ort außerhalb der Reichweite von Kindern. Klappen Sie die Griffgabeln durch Lösen der Flügelmuttern ein, um Platz zu sparen. Die Rahmenrohre können als Haken zum Aufhängen des Geräts verwendet werden. Decken Sie es nicht mit Plastiktüten ab, da sich Feuchtigkeit bilden kann.

Was deckt die 3-jährige Garantie ab?

Die Garantie deckt Material- und Herstellungsfehler für drei Jahre ab Kaufdatum ab. Sie deckt keine normalen Verschleißteile (z.B. Fräswalzen, Filter) oder Schäden durch Missbrauch, unsachgemäße Handhabung oder nicht autorisierte Reparaturen ab. Bewahren Sie den Original-Kassenbon als Kaufnachweis auf.

Kann ich die Gartenfräse an Hängen verwenden?

Ja, aber nur an Hängen, die nicht übermäßig steil sind. Arbeiten Sie entlang des Hangs, nicht bergauf oder bergab. Seien Sie vorsichtig beim Richtungswechsel. Tragen Sie festes Schuhwerk mit rutschfesten Sohlen. Bei Rutschgefahr sichern Sie das Gerät durch eine zweite Person von oberhalb mit sicherem Abstand.

BEDIENUNGSANLEITUNG FGH 710 A1 FLORABEST

Originalbetriebsanleitung

FI

KULTIVAATTORI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/ AT/ CH Originalbetriebsanleitung Seite 44

A

Contents

Introduction ......4

Bildsymboler ......26

17 Udløserknappen
18 Starthändtaget

19 Sekskantskruen

Allgemeine Beschreibung .....45

Lieferumfang 45

Übersicht 45

Funktionsbeschreibung 45

Technische Daten ....45

Sicherheitshinweise ....46

Bildzeichen auf dem Gerät 46

Symbole in der Betriebsanleitung ..... 46

Allgemeine Sicherheitshinweise ..... 46

Montageanleitung ....49

Griffholme montieren 49

Bedienung 50

Ein- und Ausschalten 50

Arbeitshinweise 50

Reinigung, Wartung, Lagerung ...51

Allgemeine Reinigungs- und

Wartungsarbeiten 51

Hackmesser austauschen.... 51

Lagerung 52

Ersatzteile 52

Entsorgung/Umweltschutz .....53

Garantie 54

Reparatur-Service ....55

Service-Center 55

Service-Niederlassung ....55

Original-

EG-Konformitätserklärung ..... 58

Explosionszeichnung ....59

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist für das Hacken und Zerkleinern grobscholligen Bodens und für die Einarbeitung von Dünger, Torf und Kompost im häuslichen Bereich bestimmt.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Benutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Das Gerät ist zum Gebrauch durch Erwachse- ne bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Motorgehäuse mit Hackmessern und Bügelholm.
  • 2 Mittelholme
• Rechter Gabelgriff mit Starthebel und fest montiertem Netzkabel
• Linker Gabelgriff
• Kunststoff-Querbügel
• Montagezubehör, Kabelklemmen und Gürtelclip
• Betriebsanleitung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

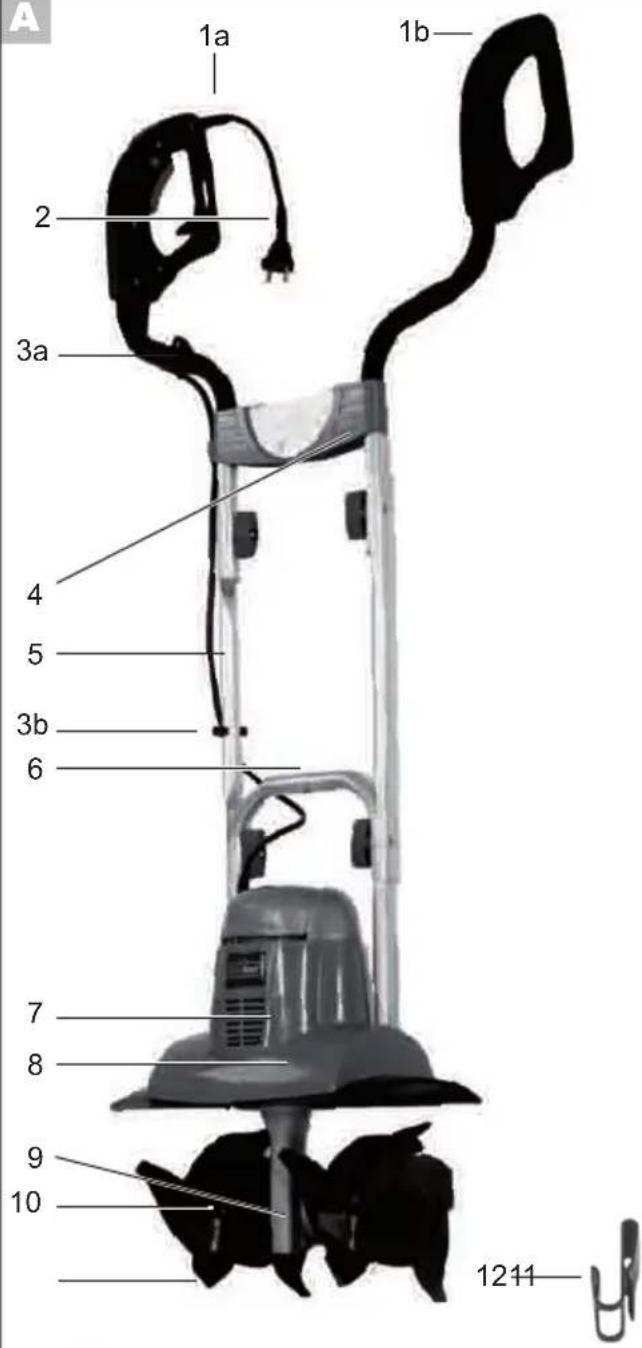

Übersicht

1a Rechter Gabelgriff mit Starthebel, Entriegelungsknopf und Zugentlastung

1b Linker Gabelgriff
2 Netzkabel
3a große Kabelklemme
3b kleine Kabelklemme
4 Kunststoff-Querbügel
5 2 Mittelholme
6 Bügelholm
7 Lüftungsschlitze
8 Motorgehäuse
9 Getriebe
10 Antriebswelle
11 Hackmesser
12 Gürtelclip

13 Kreuzschlitzschrauben

14 Schrauben

15 Flügelmuttern

16 Zugentlastung

17 Entriegelungsknopf

18 Starthebel

19 Sechskantschraube

20 selbstsichernde Mutter

Funktionsbeschreibung

Der handgeführte Gartenkultivator ist mit einem wartungsfreien Elektromotor und einem Getriebe mit Ölbadschmierung ausgestattet.

Als Schneideinrichtung besitzt das Gerät 2 Paar rotierende, gehärtete Hackmesser, die selbsttätig in den Boden eindringen.

Die Griffholme sind zur besseren Lagerung klappbar.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Gartenkultivator ......FGH 710 A1

Aufnahmeleistung des Motors ..... 710 W

Netzspannung 230V\~

Netzfrequenz 50 Hz

Schutzklasse....□ II

Schutzart.... IP24

Arbeitsbreite 360 mm

Arbeitstiefe....max. 180 mm

Anzahl der Hackmesser 4

Arbeitsdrehzahl ...... ca. 230 U/min

Gewicht 7,85 kg

Schalldruckpegel(LpA) ......69,3 dB(A)

KpA = 1,41 dB(A)

Schallleistungspegel

gemessen (LwA)....89,3 dB(A)

KwA = 1,41 dB(A)

garantiert....93 dB(A)

Vibration am Handgriff (an).....2,7 m/s²

K=1,4 m/s²

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

DE CHAT

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gartenkultivator.

Bildzeichen auf dem Gerät

ung!

Betriebsanleitung lesen.

ung! Vor Regen und Nässe schützen

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung! Vor Reinigungs- und Wartungsarbeiten Gerät ausschalten und Netzstecker ziehen.

Gefahr durch beschädigtes Netzkabel. Netzkabel von den Hackmessern fernhalten!

Verletzungsgefahr durch rotierende Teile! Nach dem Ausschalten laufen Hackmesser nach. Stillstand abwarten.

Angabe des Schallleistungspegels L_WA in dB.

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Warnung! Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Betriebsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut.

• Bewahren Sie die Betriebsanleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.
• Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Lesen Sie zudem folgende Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden:

Vorbereitung:

- Das Gerät darf nur von ausreichend geschulten Personen betrieben werden.

- Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit der Betriebsanleitung nicht vertraut sind, das Gerät nicht benutzen.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind.

- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

- Schalten Sie zur Vermeidung von Schnittverletzungen das Gerät nicht ein, wenn es sich nicht in Arbeitsposition befindet.

- Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen (z.B. Einschaltssperre oder Sicherheitsabdeckung), Teile der

Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prüfen Sie insbesondere die Netzanschlussleitung und den Starthebel auf Beschädigung.

- Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

- Tragen Sie während der Arbeit festes Schuhwerk.

Arbeiten mit dem Gerät:

Halten Sie Füße und Hände beim Arbeiten, insbesondere bei der Inbetriebnahme, von den Hackmessern fern. Es besteht Verletzungsgefahr!

- Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

- Das Gerät darf nicht zum Zerkleinern von Steinen oder zum Umgraben von Rasenflächen verwendet werden. Es besteht die Gefahr, das Gerät zu beschädigen.

- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung (wie z.B. an Gartenteichen oder Schwimmbecken). Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

- Gehen Sie mit Vernunft an die Arbeit. Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.

DE CHAT

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
• Besteht im hängigen Gelände die Gefahr des Abrutschens, so ist das Gerät von einer Begleitperson mit einer Stange oder einem Seil zu halten. Die Begleitperson muss sich oberhalb des Gerätes in ausreichendem Abstand von den Arbeitswerkzeugen befinden.
• Halten Sie das Gerät während der Arbeit immer mit beiden Händen gut fest.
• Führen Sie das Gerät nur im Schrittempo.
• Achten Sie darauf, dass die Griffe trocken und sauber sind.

Achtung beim Rückwärtsgehen. Es besteht Stolpergefahr!

• Seien Sie besonders vorsichtig, wenn Sie das Gerät wenden oder zu sich heranziehen.
• Falls es zu einer Blockierung der Hackmesser durch einen Fremdkörper kommt, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Fremdkörper (z.B. Wurzel), bevor Sie das Gerät wieder in Betrieb nehmen.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Arbeiten Sie insbesondere nicht mit beschädigten oder fehlenden Sicherheitseinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Geräte für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für das es nicht bestimmt ist.
• Vermeiden Sie Beschädigungen am Gerät. Bringen Sie keine Zusatzgewichte an und ziehen Sie das Gerät nicht über

festen Untergrund wie Fliesen oder Treppen.

- Entfernen Sie regelmäßig Pflanzen und Wurzelreste im Bereich der Antriebswelle. Sie vermeiden damit eine Überlastung und Beschädigung des Gerätes.

Arbeitsunterbrechungen:

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser noch für einige Sekunden nach. Warten Sie, bis die Hackmesser stillstehen. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie beim Wechseln des Arbeitsbereiches das Gerät ab und warten Sie, bis die Hackmesser stillstehen. Ziehen Sie dann den Netzstecker.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Schalten Sie das Gerät aus, warten Sie auf den Stillstand der Hackmesser und ziehen Sie den Netzstecker:

• immer, wenn Sie das Gerät verlassen,

• wenn Sie Boden- und Pflanzenteile entfernen,
• wenn das Gerät nicht verwendet wird,
• bei allen Wartungs- und Reinigungsarbeiten,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• wenn das Gerät beim Arbeiten auf ein Hindernis trifft oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Lassen Sie sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, von unserem Service-Center ausführen.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
  • Befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

Achtung! Das Gerät darf nur bei unbeschädigtem Anschluss- und Verlängerungskabel benutzt werden. Es besteht Gefahr durch elektrischen Schlag.

- Halten Sie die Netzanschlussleitung von den Schneidwerkzeugen fern. Führen Sie das Netzkabel grundsätzlich hinter der Bedienungsperson. Wird die Leitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA an.

- Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.
• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Achten Sie bei der Montage darauf, dass das Netzkabel (2) nicht eingeklemmt wird und genügend Spiel hat.

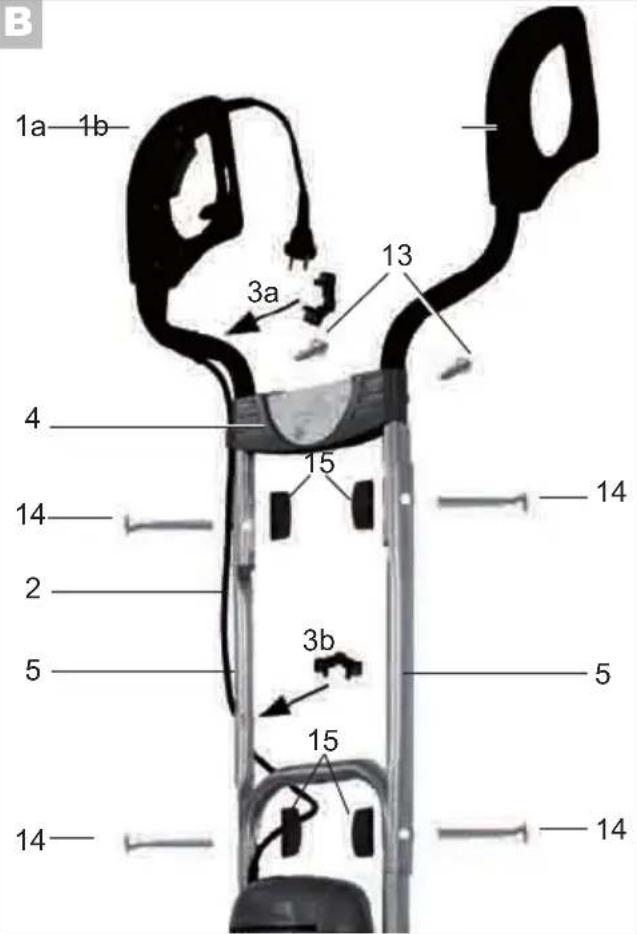

Griffholme montieren

1. Schieben Sie die beiden Gabelgriffe (1a/1b) in den Kunststoff-Querbügel (4). Schrauben Sie den Querbügel mit den beiliegenden Kreuzschlitzschrauben (13) von hinten an den Holmen der Gabelgriffe fest.

2. Schrauben Sie die beiden Mittelholme (5) an den Gabelgriffen

(1a/1b) an. Dazu schieben Sie die beiliegenden Schrauben (14) von außen nach innen durch die Bohrungen und schrauben sie mit den Flügelmuttern (15) fest.

1. Positionieren Sie die Griffholme mit den Rohrenden seitlich rechts und links am unteren Bügelholm (A 6) und Schrauben dieses mit den beiliegenden Schrauben (14) und Flügelmuttern (15) fest.

Bei richtiger Montage zeigen die Griff-Enden weg von der Gerätevorderseite mit den Lüftungsschlitzen (siehe 7).

1. Fixieren Sie das Netzkabel (2) mit den beiliegenden Kabelklemmen:
2. Kabelklemme mit großer Öffnung (3a) oberhalb des Querbügels,
3. Kabelklemme mit kleiner Öffnung (3b) am Holm.

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Vorsicht! Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt und halten Sie es mit beiden Händen gut fest.

1. Schließen Sie das Verlängerungskabel an den Netzstecker des Gerätes an.

2. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen diese in die Zugentlastung (16) ein.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Hängen Sie das Verlängerungskabel in den Gürtelclip (12) ein und befestigen Sie diesen am Hosengürtel.

5. Zum Einschalten drücken Sie den Entriegelungsknopf (17) am Gabelgriff und danach den Starthebel (18). Lassen Sie den Entriegelungsknopf los (17).

Die Hackmesser ( A 11) beginnen zu rotieren und graben sich in den Boden ein.

1. Zum Ausschalten lassen Sie den Starthebel (18) los.

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser (11) noch für einige Sekunden nach. Berühren Sie die rotierenden Hackmesser (11) nicht. Es besteht Verletzungsgefahr.

Arbeitshinweise

Halten Sie das Gerät während der Arbeit immer mit beiden Händen gut fest und achten Sie auf Ihre Füße. Es besteht Unfallgefahr durch die Hackmesser (11). Achtung beim Rückwärtsgehen. Es besteht Stolpergefahr!

Getriebe nicht berühren - kann nach längerem Arbeiten heiß werden. Es besteht Verbrennungsgefahr!

Um Schäden am Gerät zu vermeiden:

• Heben oder ziehen Sie das Gerät niemals mit laufendem Motor.
• Heben Sie das Gerät zum Transport über feste Oberflächen wie Fliesen oder Treppen an.

Um Verletzungen und Schäden zu vermeiden:

Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (11) ab.

- Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen durch den Boden.

- Arbeiten Sie stets von der Steck-dose weggehend. Achten Sie darauf, dass das Kabel vom Arbeitsbereich fern bleibt. Der im Lieferumfang enthaltene Gür-telclip (12) zum Einhängen des Verlängerungskabels hilft Ihnen dabei.

- Überlastschutz: Bei Überlastung schaltet der Motor automatisch ab. Das Gerät ist erst nach vollständiger Abkühlung wieder betriebsbereit.

Reinigung, Wartung, Lagerung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (11) ab. Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet:

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Tragen Sie bei Reinigungs- und Wartungsarbeiten Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Reinigen Sie das Gerät nach jedem Gebrauch gründlich. Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie anhaftende Boden- und Schmutzreste an Hackmessern (11), Antriebswelle (10), Geräteoberfläche und Lüftungsschlitzen (7) mit einer Bürste oder trockenem Lappen.
• Sprühen oder reiben Sie die Hackmesser (11) mit einem biologisch abbaubaren Öl ein.
• Reinigen Sie verschmutzte Griffe mit einem feuchten Tuch.
• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Hackmesser austauschen

Das Gerät ist mit vier Hackmessern (11) ausgestattet, die problemlos paarweise zu wechseln sind. Beide Hackmesserpaare sind wahlweise links oder rechts einsetzbar.

Tauschen Sie immer beide Messerpaare gleichzeitig aus, um Schäden durch Unwucht am Gerät zu vermeiden.

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (11) ab.

1. Lösen Sie die Sechskantschraube (19) und die selbstsicherndeutter (20) am Hackmesserpaar (11).

2. Ziehen Sie das Hackmesserpaar von der Antriebswelle (10) ab.

3. Reinigen Sie die Antriebswelle (10) mit biologisch abbaubarem Öl.
4. Schieben Sie das neue Hackmesser (11) so auf die Antriebswelle (10) auf, dass die Bohrungen der Messerachse mit den Bohrungen auf der Antriebswelle (10) über- einstimmen

(siehe

D 21).

Achten Sie auf die korrekte Drehrichtung der Hackmesser (11). Die Pfeile auf Getriebe (9) und Hackmesser (11) müssen in die gleiche Richtung zeigen ( D Nr. 22).

1. Schieben Sie die Sechskantschraube (19) durch die Bohrung und schrauben Sie eine neue selbstsichernde Mutter (im Lieferumfang eines neuen Hackmessers enthalten) auf

(siehe

D 23).

Lagerung

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Umhüllen Sie das Gerät nicht mit Kunststoffsäcken, da sich Feuchtigkeit bilden könnte.

Gerät zusammenklappen

Um Platz zu sparen, kann das Gerät zusammengeklappt werden.

Lockern Sie die Flügelmuttern (15) und klappen Sie die Griffholme zusammen.

Der Bügelholm (6) dient auch zur Aufhängung am Aufbewahrungsort.

Die Kabel dürfen dabei nicht eingeklemmt werden.

Das Gerät darf nicht mit umgeklapptem Griffholm benutzt werden.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Hackmesser-Satz rechts/links...... Bestellnr. 30261000

Alle weiteren Ersatzteilnummern erhalten Sie über Ihre Service-Adresse.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Zur Entsorgung der Verpackung geben Sie den Karton zum Papiermüll. Kunststoffteile führen Sie dem Dualen System zu.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Betriebsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 79160

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 79160

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 79160

Service- ederlassung

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Gartengeräte

GmbH & CO KG

Kundenservice

Georgenhäuser Str. 1

64409 Messel

Homepage: www.grizzly.biz

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

	Original CE Konformitätserklärung
Hiermit bestätigen wir,dass derGartenkultivatorBaureihe FGH 710 A1Seriennummer 201209000501-201212061429folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EC • 2004/108/EC • 2000/14/EC • 2005/88/EC • 2011/65/EU
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normensowie nationale Normen und Bestimmungen angewendet:
Zusätzlich wird entsprechend der Geräusch-emissionsrichtlinie 2000/14/EC bestätigt:Schallleistungspegel:Garantiert: 93 dB(A);Gemessen: 89,3 dB(A)Angewendetes Konformitäts-bewertungsverfahren entsprechend Anh. VI / 2000/14/ECGemeldete Stelle: TÜV Süd, NB 0036
EN 709/A4:2009 • EN 60335-1/A13:2008 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2/A2:2008 • EN 61000-3-2:2006/A2:2009EN 61000-3-3:2008
Grizzly Gartengeräte GmbH & Co. KGAm Gewerbepark 2D-64823 Groß-Umstadt /21.12.2012	Oliver ChristDokumentationsbevollmächtigter,

D-64823 Groß-Umstadt

Last Information Update · Tietojen tila · Informationsstatus

Tilstand af information · Stand der Informationen:

09 / 2012 · Ident.-No.: 76005546092012-FI / SE / DK
