Marke	Parkside
Modell	PMBS 105 A1
Produkttyp	Modellierbandschleifer
Nennspannung	230 V ~ 50 Hz
Nennleistungsaufnahme	105 W
Betriebsart	S2 10 min (Kurzzeitbetrieb, dann Pause bis auf 2 °C Raumtemperatur abgekühlt)
Leerlaufbandgeschwindigkeit	170 m/min
Leerlaufdrehzahl (ohne Last)	640 min⁻¹
Schleifbandgröße	40 x 265 mm
Schleiffläche	60 x 40 mm
Schutzklasse	II (doppelt isoliert)
Schalldruckpegel	81.20 dB(A)
Schallleistungspegel	92.20 dB(A)
Vibrationsemissionswert	2.334 m/s² (K = 1.5 m/s²)
Hauptmerkmale	Ein-/Ausschalter, Spannschieber, Einstellschraube für Bandlauf, Absaugadapter, Absaugschlauch, Schraubzwinge für stationären Einsatz, Bandauflage
Lieferumfang	1 Bandschleifer, 1 Schleifband (montiert), 1 Absaugadapter, 1 Absaugschlauch, 1 Schraubzwinge, Anleitungsset
Geeignete Materialien	Holz, Kunststoff, Metall, Nichteisenmetalle, lackierte Oberflächen (nur Trockenschliff)
Wartung	Wartungsfrei; nur mit trockenem Tuch reinigen; kein Benzin oder Lösungsmittel
Sicherheitshinweise	Gehörschutz, Staubmaske, Schutzbrille tragen; an isolierten Griffen halten; Kontakt mit laufendem Band vermeiden; nicht in der Nähe von brennbaren Materialien verwenden; bei längerem Einsatz externe Absaugung verwenden
Garantie	3 Jahre ab Kaufdatum (nur private Nutzung)
Service-Kontakt (GB)	Tel.: [phone] (£0,10/Min.), E-Mail: [e-mail]
Service-Kontakt (IE)	Tel.: [phone] (0,08 EUR/Min. Hauptzeit, 0,06 Nebenzeiten), E-Mail: [e-mail]

Häufig gestellte Fragen - PMBS 105 A1 PARKSIDE

Wie wechsle ich das Schleifband?

Ziehen Sie zuerst den Netzstecker des Schleifers. Lösen Sie die Einstellschraube (6), ziehen Sie den Schieber (4) zurück, bis er einrastet, oder drücken Sie die vordere Bandrolle (5) zum Arretieren. Entfernen Sie das alte Band. Legen Sie ein neues Band ein und achten Sie auf die Pfeilrichtung. Lösen Sie den Schieber durch leichtes Drücken. Justieren Sie den Bandlauf gegebenenfalls mit der Einstellschraube (6).

Welche Körnung des Schleifbands sollte ich verwenden?

Die Körnung hängt vom Material und der gewünschten Oberfläche ab. Grobe Körnung (z.B. 40-60) für schnellen Materialabtrag, mittlere (80-120) für allgemeines Schleifen und feine (150+) für die Endbearbeitung. Wählen Sie immer ein für das Material (Holz, Metall, Kunststoff) geeignetes Band.

Kann ich diesen Schleifer für Metall verwenden?

Ja, der PMBS 105 A1 kann für Metall, Nichteisenmetalle und lackierte Oberflächen verwendet werden. Verwenden Sie jedoch keine Staubabsaugung beim Schleifen von Metall aufgrund der Brandgefahr durch Funken. Tragen Sie eine Schutzbrille und eine Staubmaske.

Wie schließe ich die Staubabsaugung an?

Stecken Sie den Absaugschlauch (8) in den Anschlussstutzen (3) am Schleifer. Schließen Sie das andere Ende an einen externen Staubabsauger oder eine Werkstattstaubsauger an. Verwenden Sie bei Bedarf den Absaugadapter (7). Nie die Staubabsaugung beim Schleifen von Metall verwenden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer Gehörschutz, Schutzbrille und eine Staubmaske. Halten Sie den Schleifer an den isolierten Griffflächen. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien. Sichern Sie das Werkstück mit Klemmen. Ziehen Sie vor dem Wechseln der Bänder oder der Reinigung den Netzstecker.

Wie verwende ich den Schleifer im stationären Betrieb?

Drehen Sie den Schleifer wie in Abbildung E gezeigt um und stellen Sie ihn auf eine stabile Werkbank. Stecken Sie die Schraubzwinge in die Kerbe (13) und ziehen Sie sie fest, um den Schleifer zu sichern. Schalten Sie dann ein und verwenden Sie ihn als stationären Bandschleifer.

Warum läuft das Schleifband außermittig?

Das Band muss möglicherweise manuell nachjustiert werden. Drehen Sie die Einstellschraube (6) langsam bei laufendem Schleifer (aber seien Sie vorsichtig), bis das Band zentriert ist. Überprüfen Sie regelmäßig, um zu verhindern, dass das Band ins Gehäuse schleift.

Wie lautet die empfohlene Schleiftechnik?

Wenden Sie wenig Druck an; das Gewicht des Schleifers reicht aus. Bewegen Sie den Schleifer mit mäßiger Vorwärtsgeschwindigkeit, in parallelen überlappenden Bahnen, vorzugsweise in Faserrichtung. Heben Sie den Schleifer vom Werkstück ab, bevor Sie ihn ausschalten.

Wie reinige und warte ich den Schleifer?

Der Schleifer ist wartungsfrei. Reinigen Sie ihn nach Gebrauch häufig mit einem trockenen Tuch. Verwenden Sie kein Benzin, Lösungsmittel oder Reinigungsmittel, die Kunststoff angreifen. Ziehen Sie vor der Reinigung immer den Netzstecker.

Was soll ich tun, wenn das Netzkabel beschädigt ist?

Wenn der Stecker oder das Netzkabel ausgetauscht werden muss, lassen Sie es vom Hersteller oder seiner Servicestelle austauschen, um die Sicherheit zu gewährleisten. Verwenden Sie den Schleifer nicht mit einem beschädigten Kabel. Wenden Sie sich für einen Ersatz an das Servicecenter.

BEDIENUNGSANLEITUNG PMBS 105 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IAN 115751

GB IE

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 13

Bestimmungsgemäßer Gebrauch......Seite 14

Ausstattung......Seite 14

Lieferumfang ....Seite 14

Technische Daten......Seite 14

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit......Seite 16

2. Elektrische Sicherheit......Seite 16

3. Sicherheit von Personen......Seite 16

4. Verwendung und Behandlung des Elektrowerkzeugs......Seite 17

5. Service Seite 18

Sicherheitshinweise für Bandschleifer......Seite 18

Inbetriebnahme

Schleifband einspannen / wechseln......Seite 18

Arbeitshinweise......Seite 19

Staubabsaugung......Seite 19

Bedienung

Ein- und ausschalten......Seite 20

Stationäres Arbeiten......Seite 20

Tipps und Tricks......Seite 20

Wartung und Reinigung......Seite 20

Service......Seite 20

Garantie......Seite 20

Entsorgung......Seite 21

Original-EG-Konformitätserklärung / Hersteller ......Seite 22

Modellbau-Bandschleifer PMBS 105 A1

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

●Bestimmungsgemäßer Gebrauch

Der Bandschleifer ist für Modell-, Werkzeug- und Formenbauarbeiten ausgelegt. Er eignet sich aber auch für kleinere Reparaturen an KFZ, beispielsweise im Karosseriebereich. Das Gerät ist ebenso einsetzbar zum Entgraten, Schruppen, Feinschleifen, Kantenbrechen, Farbentfernen, Entrosten und Schärfen von Werkzeugen sowie zum Bearbeiten von Stahl, NE-Metallen, Holz und Kunststoff. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

1 EIN-/AUS-Schalter
2 Anschlusskabel mit Netzstecker
3 Absauganschluss
4 Schieber für Spannrolle
5 Spannrolle
6 Justierschraube

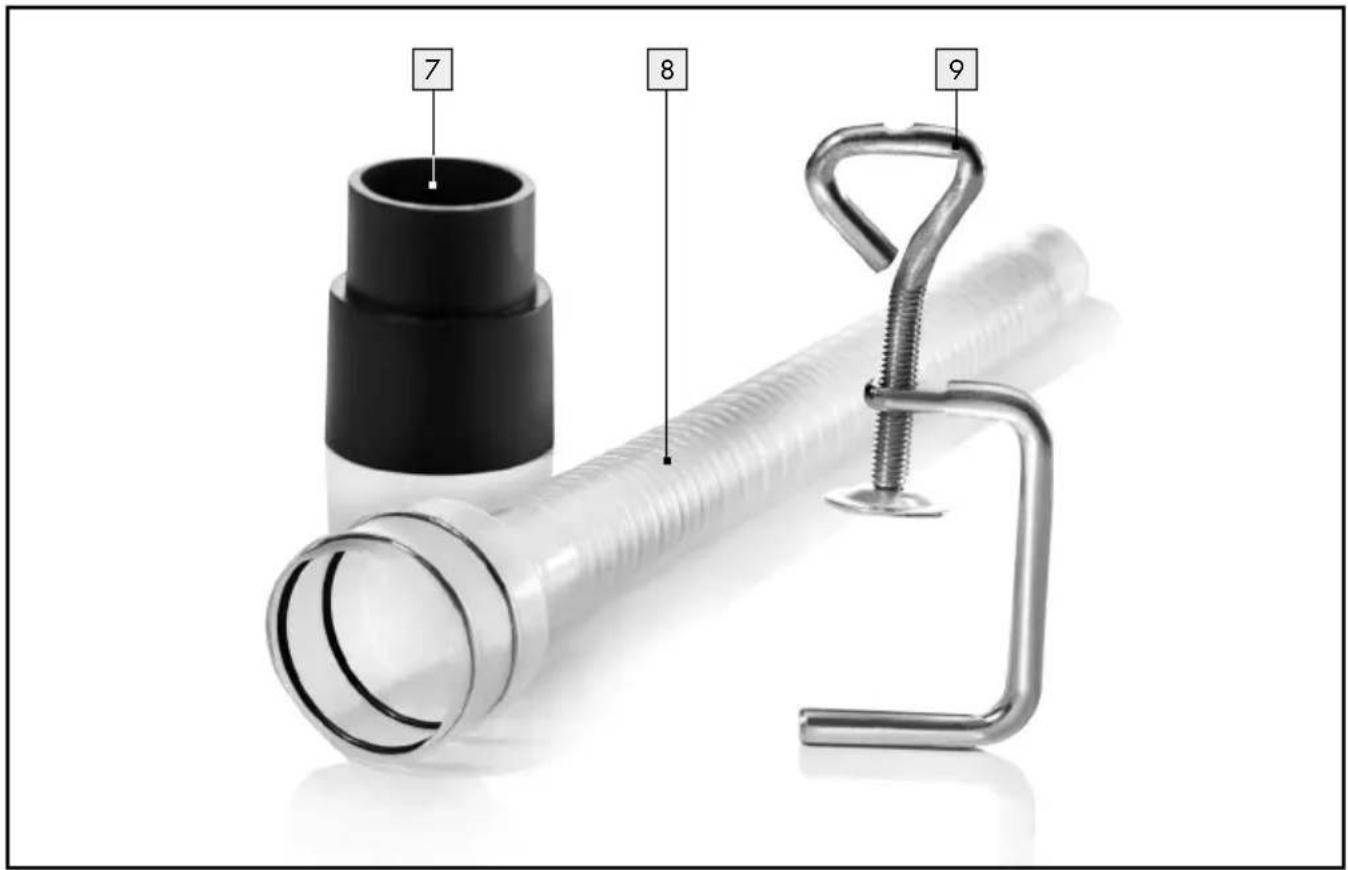

7 Absaugadapter

8 Absaugschlauch
9 Schraubzwinge
10 Bandauflage
11 Schleifband
12 Antriebsrolle
13 Aussparung

Lieferumfang

1 Modellbau-Bandschleifer PMBS 105 A1
1 Schleifband (vormontiert)
1 Absaugadapter (zur externen Staubabsaugung)
1 Absaugschlauch
1 Schraubzwinge
1 Bedienungsanleitung

TechnischeDaten

Modellbau-Bandschleifer PMBS 105 A1

Nennspannung: 230V\~50Hz

Betriebsart:

Kurzzeitbetrieb: S2 10 min

Hinweis: Auf die ununterbrochene Betriebsdauer von 10 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2 °C) von der Raumtemperatur abweicht.

Nennaufnahme: 105 W

Leerlauf-Bandge-

schwindigkeit: 170 m/min

Leerlaufdrehzahl: n_0 640 min ^-1

Schleifband: 40 x 265 mm

Schleiffläche: 60 x 40 mm

Schutzklasse: II/☐

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 81,20 dB(A)

Schallleistungspegel: 92,20 dB(A)

Unsicherheit K: 3 dB

Vibrations- und Lärmminderung

Um den Einfluss von Vibration und Lärm zu mindern, begrenzen Sie die Arbeitszeit, verwenden Sie Einstellungen für niedrigere Vibrations- und Lärmemissionen und tragen Sie persönlich Schutzausrüstung. Beachten Sie die folgenden Punkte um die Vibrations- und Lärmbelastung gering zu halten:

1. Verwenden Sie das Produkt nur bestimmungsgemäß nach der Konstruktion und den Anweisungen.
2. Stellen Sie sicher, dass das Produkt sich in einem einwandfreien Zustand befindet und gut gewartet ist.
3. Verwenden Sie das korrekte Zubehör und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
4. Halten Sie das Produkt fest aber nicht verkrampft an den vorgesehenen Handgriffen und tragen Sie bei kaltem Wetter warme Handschuhe.
5. Warten Sie das Produkt gemäß dieser Anleitung und halten Sie es gut geschmiert.
6. Planen Sie Ihre Arbeitszeiten nach dieser Anleitung um eine höhere Belastung über einen längeren Zeitraum zu verteilen.

Notfall

Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung voll-

ständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern.

1. Seien Sie immer aufmerksam bei der Verwendung des Produkts, sodass Sie Gefährdungen früh erkennen und darauf reagieren können. Schnelles Eingreifen kann ernsthafte Verletzungen und Sachschäden verhindern.

2. Schalten Sie das Produkt aus und trennen Sie es von der Stromzufuhr wenn Probleme auftreten. Lassen Sie das Produkt von einem qualifizierten Experten reparieren, wenn nötig, bevor Sie das Produkt wieder verwenden.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden.
b) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Elektrowerkzeug über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
c) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

⚠️ WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann

unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird!

Gehörschutz tragen!

Schwingungsgesamtwerte nach EN 60745:

Schwingungsemissionswert a_h=2,334 m/s^2

Unsicherheit K = 1,5 m / §

Hinweis: Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

⚠️ WARNING! Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

- AllgemeineSicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elek-

trowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

●Sicherheitshinweise für Bandschleifer

Halten Sie das Gerät an den isolierten Griffflächen, da das Schleifband das eigene Netzkabel treffen kann. Das Beschädigen einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
BRANDGEFAHR DURCH FUNKENFLUG! Wenn Sie Metalle schleifen entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.
Schließen Sie beim Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete externe Absaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken etc. für ausreichende Belüftung.
Der Bandschleifer ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerät darf nur für Trockenschliff verwendet werden.
Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

⚠️ WARNUNG! GIFTIGE STÄUBE! Die beim Schleifen von z. B. bleihaltigen Anstrichen, einigen Holzarten und Metallen entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. Tragen Sie Schutzbrille und Staubschutzmaske!

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.
Stützen Sie auf keinen Fall die Hände neben oder vor dem Gerät und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
■ Führen Sie das Netzkabel immer nach hinten vom Gerät weg.
■ Vermeiden Sie den Kontakt mit dem laufenden Schleifband.
Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.
Führen Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
- Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen. Sorgen Sie für einen sicheren Stand.
- Lassen Sie das Gerät vollständig zum Stillstand kommen und schalten Sie es aus, bevor Sie es ablegen.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät (z. B. Wechsel des Schleifpapiers) und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.

- Inbetriebnahme

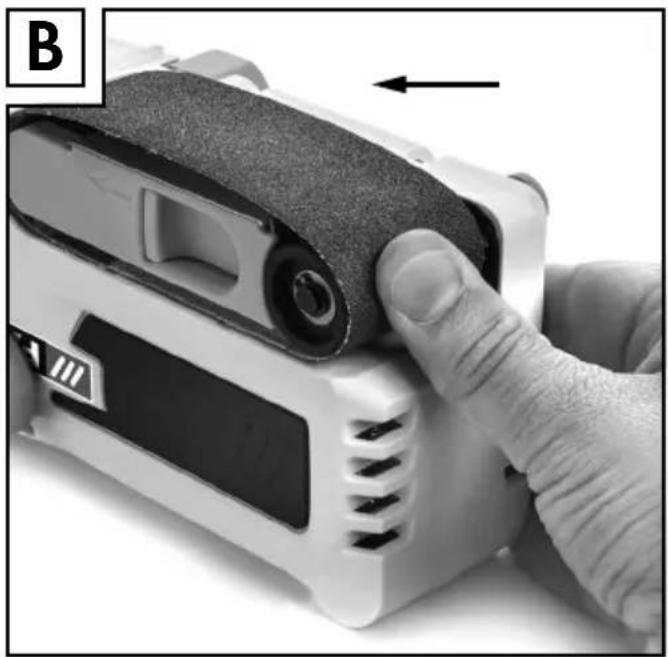

●Schleifbandeinspannen/wechseln (s. Abb. A+B+C)

WARNING! VERLETZUNGSGEFAHR!

Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchführen.

1. Lösen Sie die Justierschraube 6.

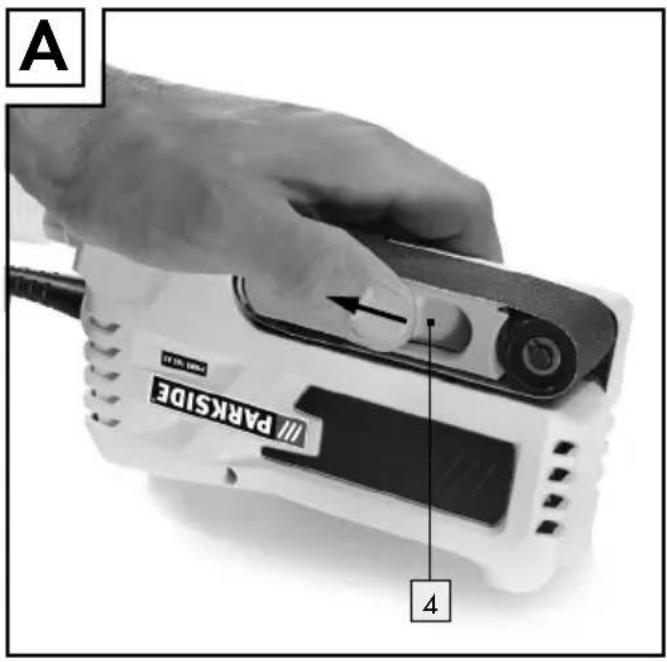

2. Ziehen Sie den Schieber 4 in Pfeilrichtung nach hinten (s. Abb. A), bis dieser einrastet. Alternativ können Sie auch die vordere Spannrolle 5 in Pfeilrichtung drücken, bis der Schieber einrastet (s. Abb. B). Das Schleifband 11 lässt sich entnehmen (s. Abb. C).
   3.L egen Sie nun ein neues Schleifband 11 auf bzw. wechseln Sie es aus, um anderes Material zu bearbeiten oder die Kornstärke zu wechseln.

WICHTIG: Die Pfeilrichtungen → auf dem Schleifband 11 und dem Gerät müssen übereinstimmen.

1. Drücken Sie den Schieber 4 leicht ein, um diese zu lösen. Die Gabel springt in ihre Ursprungsposition zurück.

2. Unter Umständen müssen Sie die Spannrolle 5 nachjustieren. Verwenden Sie hierzu die Justierschraube 6.

Schleifband manuell justieren:

Wird der Bandlauf nach dem Einschalten nicht zentriert, müssen Sie den Bandlauf ggf. manuell nachstellen.

☐ Drehen Sie dazu die Justierschraube 6, bis das Schleifband 11 zentriert läuft.

WICHTIG: Achten Sie unbedingt darauf, dass sich das Schleifband 11 nicht am Gehäuse einschleift. Prüfen Sie regelmäßig den Bandlauf und regeln Sie ihn, wenn nötig, mit der Justierschraube 6 nach.

Arbeitshinweise

Geringer Schleifdruck genügt:

Arbeiten Sie mit geringem Schleifdruck. Das Eigengewicht des Bandschleifers reicht für gute Schleifleistungen aus. Zusätzlich schonen Sie durch diese Arbeitsweise den Verschleiß des Schleifbandes und die Oberfläche des Werkstückes wird glatter.

Abtrag und Oberfläche:

Die Abtragsleistung und die Oberflächengüte werden von der Kornstärke des Schleifbandes bestimmt.

Schleifvorgang:

Platzieren Sie das Gerät eingeschaltet auf dem Werkstück und arbeiten Sie mit mäßigem Vorschub. Führen Sie den Schleifvorgang parallel und überlappend zu den Schleifbahnen durch (s. Abb. F). Zur Vermeidung von störenden, querlaufenden Schleifspuren nur in Faserrichtung schleifen. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.

Staubabsaugung

A WARNUNG! EXPLOSIONSGEFAHR! Bei explosivem Staub / Luftgemisch müssen Sie einen dazu speziell geeigneten Absauger verwenden. BRANDGEFAHR DURCH FUNKENFLUG!

Verwenden Sie beim Schleifen von Metallen keine Staubabsaugung.

⚠️ WARNUNG! BRANDGEFAHR ! Beim Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungünstigen Bedingungen, wie z. B. bei Funkenflug - beim Schleifen von Metall oder Metallresten in Holz - kann sich Holzstaub in der Staubfangbox (oder im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes. Entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

Adapter zur Fremdabsaugung Anschließen:

□ Stecken Sie den Absaugschlauch 8 auf den Absauganschluss 3 (Abb. D).
□ Verbinden Sie eine zulässige Staubsaugvorrichtung (z.B. einen Werkstattsauger) mit dem Absaugschlauch 8. Verwenden Sie ggf. den Absaugadapter 7.

Entnehmen:

□ Ziehen Sie den Schlauch der Staubsaugvorrichtung ab.
□ Ziehen Sie den Absaugadapter 7 ab.

Bedienung

Ein- und ausschalten

Einschalten:

Drücken Sie den EIN-/AUS-Schalter 1 in die Position „I“.

Ausschalten:

Drücken Sie den EIN-/AUS-Schalter 1 in die Position „0“.

StationäresArbeiten

Drehen Sie das Elektrowerkzeug wie in der Abbildung E gezeigt um und legen Sie es auf eine stabile Arbeitsplatte.
☐ Setzen Sie die Schraubzwinge 9 in die dafür vorgesehene Aussparung 13 ein und spannen Sie das Elektrowerkzeug fest (s. Abb. E).

- Tipps und Tricks

□ Niemals mit dem selben Schleifband Holz und Metall bearbeiten.
□ Verschlissene oder eingerissene Schleifbänder können das Werkstück beschädigen. Wechseln Sie die Schleifbänder deshalb rechtzeitig aus.
□ Bewahren Sie Schleifbänder nur hängend auf, da sie durch Knicke etc. unbrauchbar werden.

● Wartung und Reinigung

⚠️ WARNING! Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchführen.

Der Bandschleifer ist wartungsfrei.

□ Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.
□ Verwenden Sie zur Reinigung des Gerätes ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

- Service

WARNING! Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
■ Aussen-Strußen-Aus- tausch des Steckers oder der Netzleit- tung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Schalter) können Sie über unsere Callcenter bestellen.

- Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht

von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

DE

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 115751

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 115751

CH

Service Schweiz

Tel.:[phone]

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 115751

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

● Original-EG-Konformitätserklärung / Hersteller (€)

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011/65/EU)

angewandte harmonisierte Normen

EN 60745-1:2009+A11

EN 60745-2-4:2009+A11

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2014

EN 61000-3-3:2013

Typ / Gerätebezeichnung:

Modellbau-Bandschleifer PMBS 105 A1

Herstellungsjahr: 07–2015

Seriennummer: IAN 115751

Bochum, 31.07.2015

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

der Informationen: 07/2015

Ident.-No.: PMBS105A1072015-6
