Memo 88 - Diktiergerät OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Sprachrekorder
Marke	Olympia
Modell	Memo 88
Abmessungen (H x B x T)	101 x 44 x 14 mm
Gewicht (ohne Batterien)	50 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang enthalten)
Max. Aufnahmezeit	467 Minuten (LP-Modus)
Betriebsdauer (Aufnahme)	Ca. 10 Stunden
Betriebsdauer (Wiedergabe)	Ca. 6,5 Stunden bei Lautstärke 5
Speichertyp	Eingebauter Flash-Speicher, 32 MB
Aufnahmequalitätsmodi	HP (92 Min), SP (139 Min), MP (350 Min), LP (467 Min)
Dateiorganisation	4 Ordner (A, B, C, D), bis zu 99 Nachrichten pro Ordner, insgesamt 200 Nachrichten
Besondere Merkmale	Sprachgesteuerte Aufnahme (VOX), Tastensperre (HOLD), Wiederholung, Scan, Mikrofon-/Kopfhörerbuchsen
PC-Anschluss	USB 1.1, Voice Manager Software (Windows), Wechselspeicher
Lautsprecher	0,2 W, 8 Ohm
Ausgangsleistung	80 mW
Display	LCD mit Anzeigen für Batterie, Aufnahmequalität, Datei, Datum/Uhrzeit und mehr
Sicherheit	Nicht in der Nähe von medizinischen Geräten verwenden; nur angegebene Batterien verwenden; ordnungsgemäß entsorgen
Umweltschutz	Nicht im Hausmüll entsorgen; Recycling erforderlich
Mitgeliefertes Zubehör	USB-Kabel, Software-CD, Benutzerhandbuch

Häufig gestellte Fragen - Memo 88 OLYMPIA

Wie stelle ich Datum und Uhrzeit am Memo 88 ein?

Drücken und halten Sie die MODE/PAUSE-Taste 4 Sekunden lang, bis "SET" erscheint. Verwenden Sie REV/FWD, um Jahr, Monat, Tag, Stunde, Minute einzustellen und mit PLAY/STOP zu bestätigen. Drücken Sie FILE/TIME, um zwischen 12- und 24-Stunden-Format umzuschalten.

Wie kann ich eine Nachricht aufnehmen?

Wählen Sie einen Ordner (A-D) mit FILE/TIME, stellen Sie sicher, dass VOX ausgeschaltet ist, und drücken Sie REC/STOP, um zu starten. Sprechen Sie ins Mikrofon. Drücken Sie erneut REC/STOP, um zu stoppen. Passen Sie die Aufnahmequalität über MODE/PAUSE > SET > HP/SP/MP/LP an.

Wie gebe ich aufgenommene Nachrichten wieder?

Wählen Sie den Ordner (A-D) mit FILE/TIME, dann verwenden Sie REV/FWD, um eine Nachricht auszuwählen. Drücken Sie PLAY/STOP, um abzuspielen. Verwenden Sie MODE/PAUSE zum Pausieren. Die Lautstärke wird mit +/- eingestellt.

Wie lösche ich eine einzelne Nachricht?

Wählen Sie im Standby die Nachricht aus und drücken Sie ERASE/REPEAT. Die ersten 5 Sekunden werden abgespielt; drücken Sie während dieser Zeit erneut ERASE/REPEAT, um zu löschen. Die verbleibenden Nachrichten werden neu nummeriert.

Wie lösche ich alle Nachrichten?

Drücken Sie im Standby ERASE/REPEAT und halten Sie gleichzeitig REC/STOP gedrückt, bis "ALL ERASE" erscheint. Drücken Sie dann 5 Sekunden lang ERASE/REPEAT, um alle Nachrichten zu löschen.

Was ist VOX und wie verwende ich es?

VOX (sprachgesteuerte Aufnahme) startet und stoppt die Aufnahme automatisch basierend auf Geräuschen. Schieben Sie den VOX-Schalter auf ON. Wenn Sie sprechen, beginnt die Aufnahme; nach 2 Sekunden Stille pausiert sie. Nützlich für freihändige Aufnahmen.

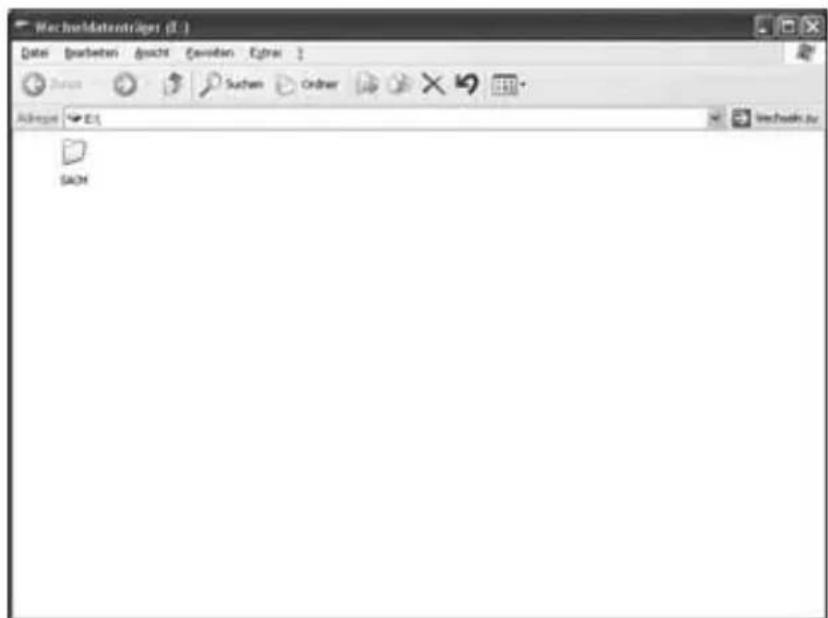

Wie übertrage ich Aufnahmen auf meinen Computer?

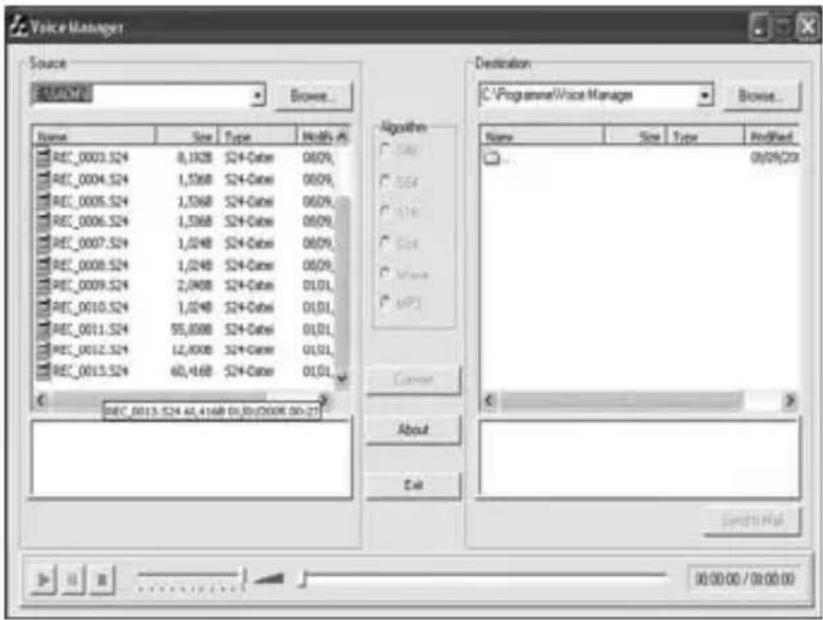

Installieren Sie die Voice Manager Software von der mitgelieferten CD. Schließen Sie den Recorder über USB an. Das Gerät wird als Wechseldatenträger angezeigt. Verwenden Sie Voice Manager, um Dateien in MP3/WAV zu konvertieren oder Dateien per Drag & Drop zu übertragen. Verwenden Sie immer 'Hardware sicher entfernen', bevor Sie das Gerät trennen.

Welchen Batterietyp verwendet der Memo 88 und wie lange halten sie?

Er verwendet zwei AAA-Batterien (nicht im Lieferumfang enthalten). Die Aufnahmezeit beträgt ca. 10 Stunden; die Wiedergabezeit ca. 6,5 Stunden bei Lautstärke 5. Verwenden Sie nur Batterien desselben Typs und achten Sie auf die richtige Polung.

Was ist die maximale Aufnahmezeit?

Im LP-Modus (Long Play) bis zu 467 Minuten. Andere Modi: HP (92 Min), SP (139 Min), MP (350 Min). Der gesamte Speicher beträgt 32 MB, mit einem Limit von 200 Nachrichten und 99 pro Ordner.

Wie wiederhole ich eine Nachricht oder alle Nachrichten in einem Ordner?

Drücken Sie während der Wiedergabe einmal ERASE/REPEAT, um die aktuelle Nachricht zu wiederholen (REPEAT erscheint). Drücken Sie zweimal schnell, um alle Nachrichten im Ordner zu wiederholen (REPEAT ALL erscheint). Drücken Sie erneut ERASE/REPEAT, um abzubrechen.

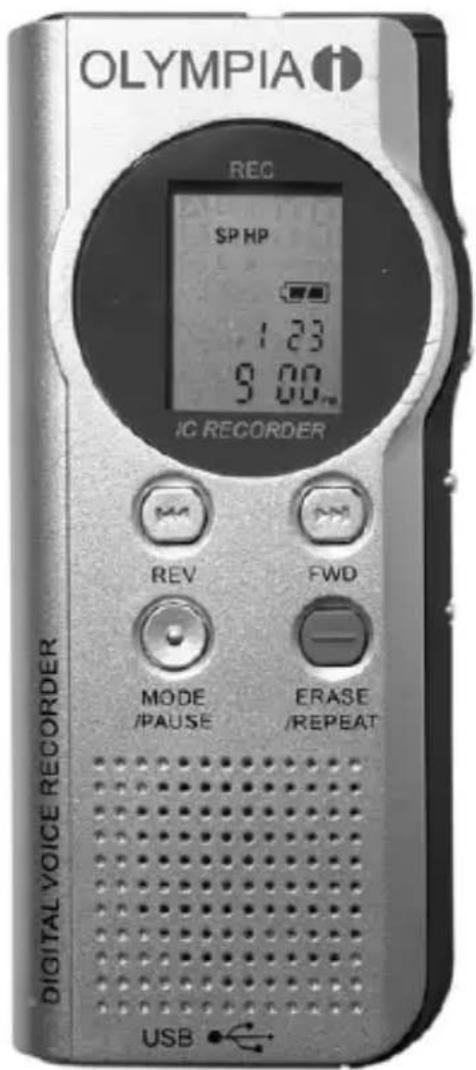

BEDIENUNGSANLEITUNG Memo 88 OLYMPIA

Bedienungsanleitung Operating Instructions

D

GB

MEMO88

Ihr neues Gerät funktioniert nicht?

Geben Sie das Gerät bitte nicht gleich zurück, sondern rufen Sie uns zuerst an.

Probleme an technischen Geräten haben oft nur geringe Ursachen, die sich unkompliziert und schnell lösen lassen.

Unser Fachpersonal kennt Ihren Gerätetyp und wird Ihnen mit wertvollen Tipps helfen.

Sie erreichen unsere Service-Experten unter der Nummer

01 80-50 07 51 4 (1 Minute = 0,12 €)

Hinweis: Sollte der Fehler telefonisch nicht beseitigt werden können, erfahren Sie bei Ihrem Anruf eine Service-Adresse und alle weiteren notwendigen Informationen.

Lieber Kunde,

wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Beachten Sie bitte folgende Punkte:

•Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und möglichst die Originalverpackung auf. Nur so kann innerhalb der Garantiezeit eine kostenfreie Reparatur oder ein Austausch stattfinden.

Mit freundlichen Grüßen

Ihr Olympia Team

Inhaltsverzeichnis

1 Sicherheitshinweise 4

Bestimmungsgemäße Verwendung 4

Verwendung in extremer Umgebung 4

Batterien 4

Aufladbare Akkus 4

Medizinische Geräte 4

Entsorgung 5

2 Displayanzeigen 6

3 Bedienelemente 7

4 Stromversorgung 8

Einlegen der Batterien 8

5 Bedienung 9

Datum und Zeit einstellen 9

Gerät einschalten (Stand-by-Modus) 10

Gerät ausschalten (TIME-Modus) 10

Betriebsarten 10

Aufnahmequalität 11

Nachrichten verwalten 12

Aufnahme-Empfindlichkeit 12

Hold-Funktion (Tastensperre) 12

Aufnehmen 13

Sprachgesteuerte Aufnahme (VOX) 14

Nachrichten abspielen 15

Mikrofon 16

Kopfhörer 16

Eine Nachricht wiederholen 16

Alle Nachrichten wiederholen 17

Wiederholen abbrechen 17

Wiedergabe unterbrechen 17

Nachrichten suchen 18

Nachricht löschen 18

Alle Nachrichten löschen 19

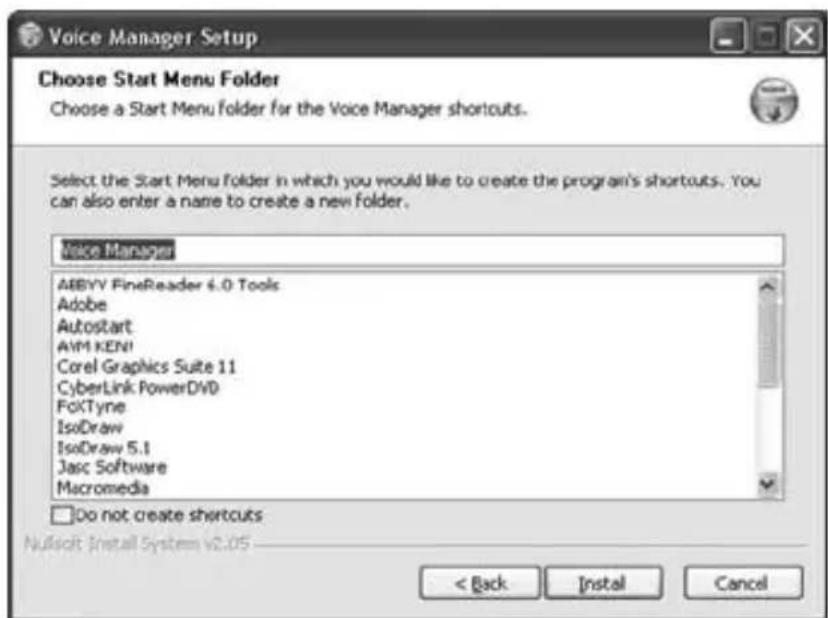

6 Softwareinstallation und Bedienung 20

Installation eines USB-Treibers 20

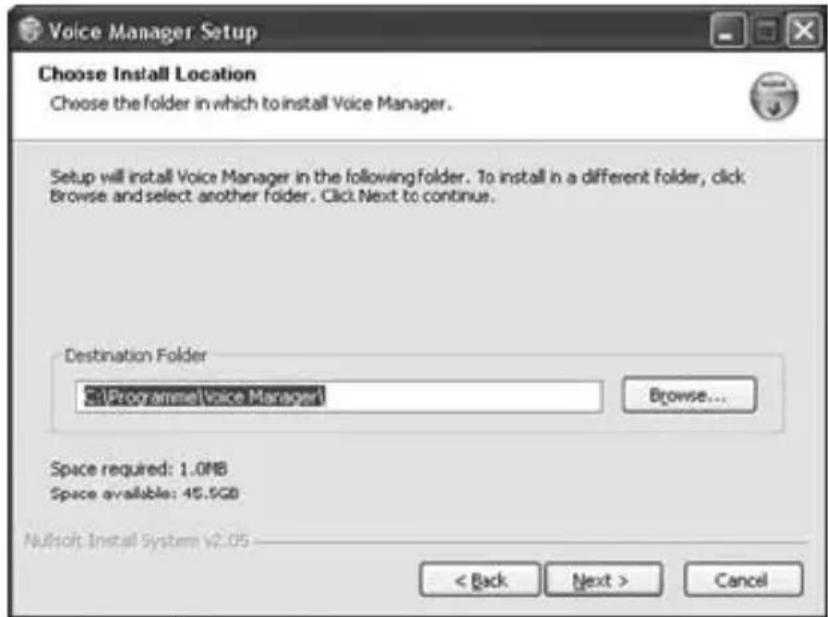

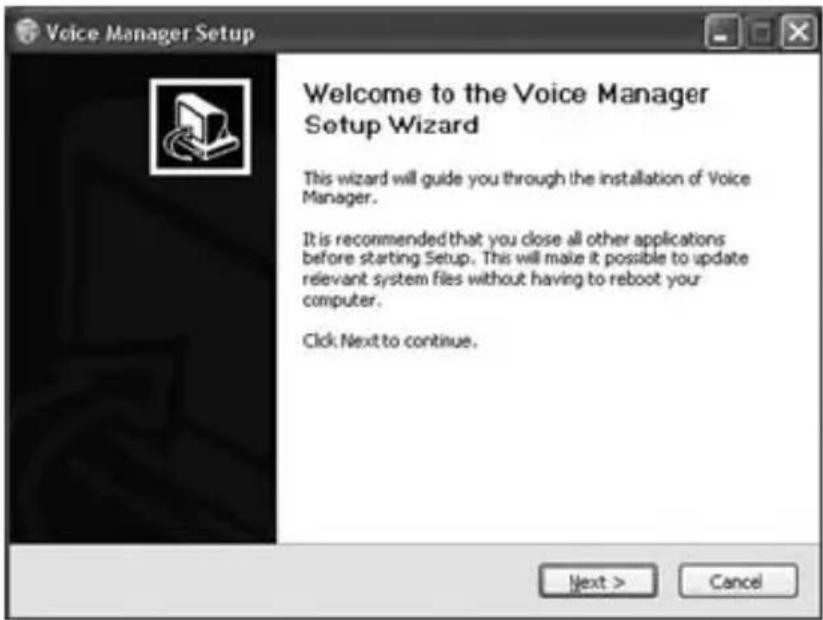

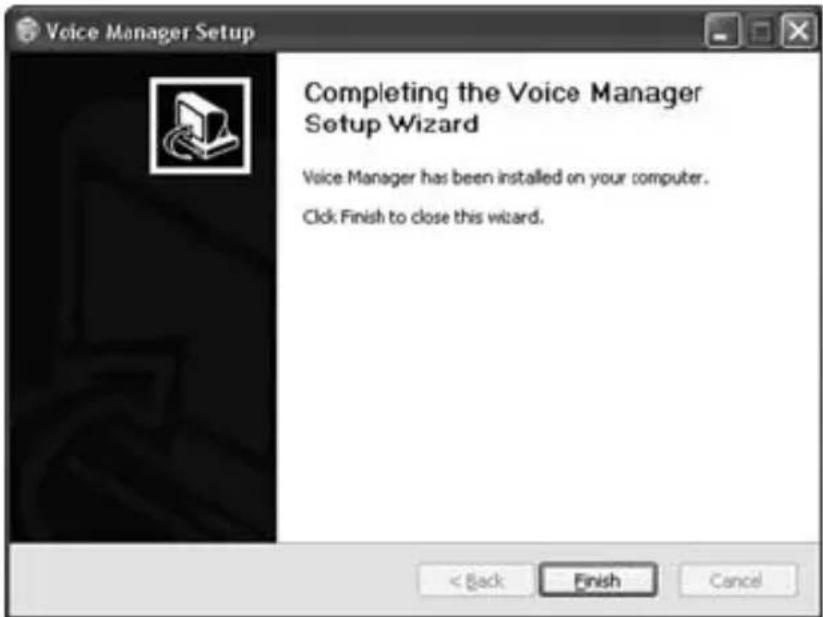

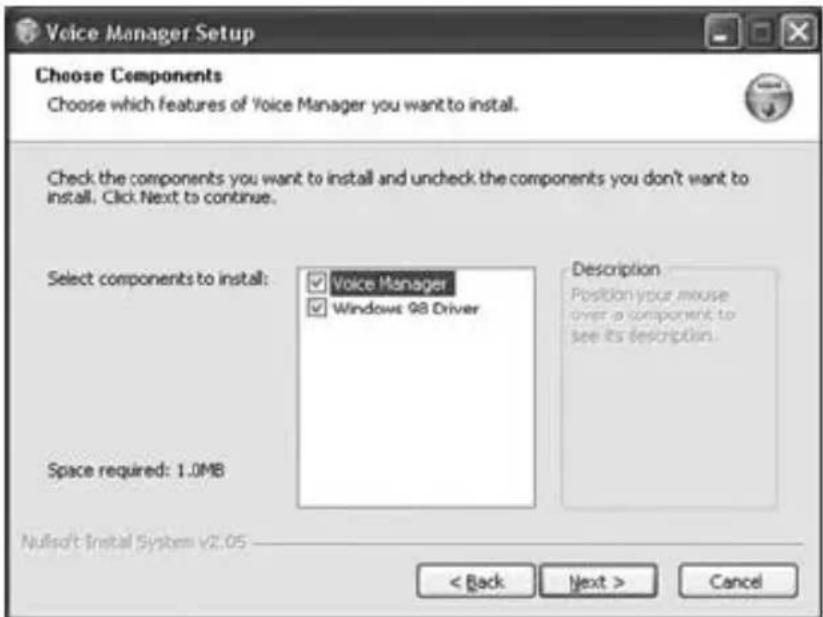

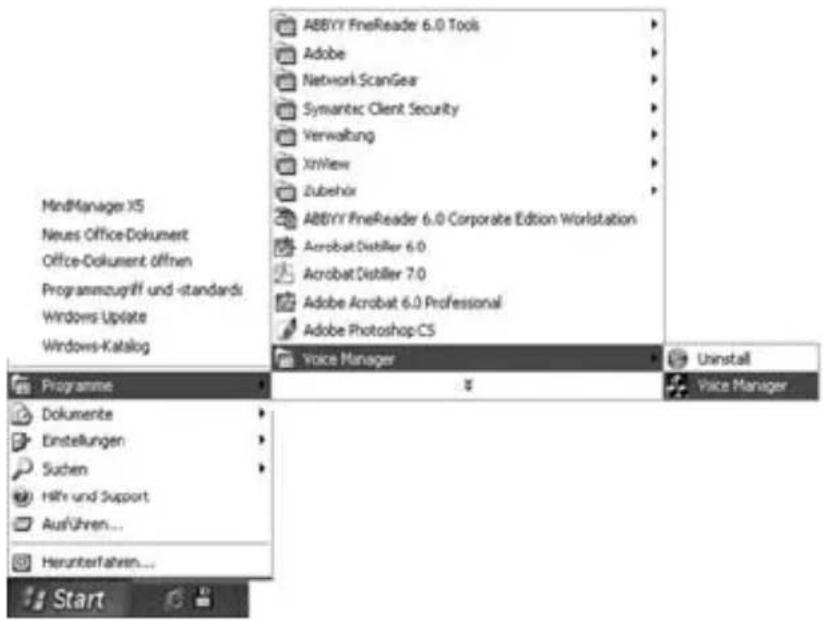

Installation der Gerätesoftware (Voice Manager) 21

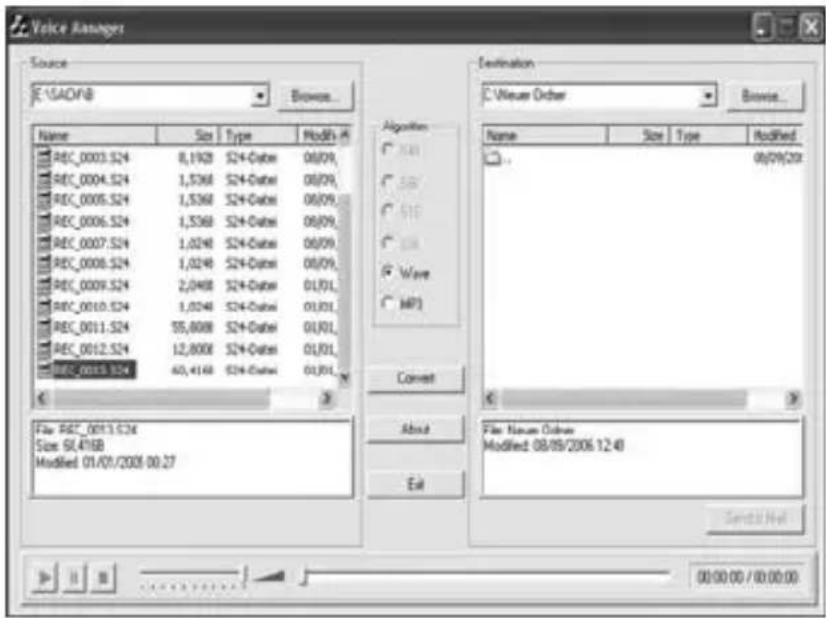

Übertragen von Daten und Funktionsweise der Software 24

Wiedergabe der Nachrichten auf dem PC 25

Übertragen von Dateien 25

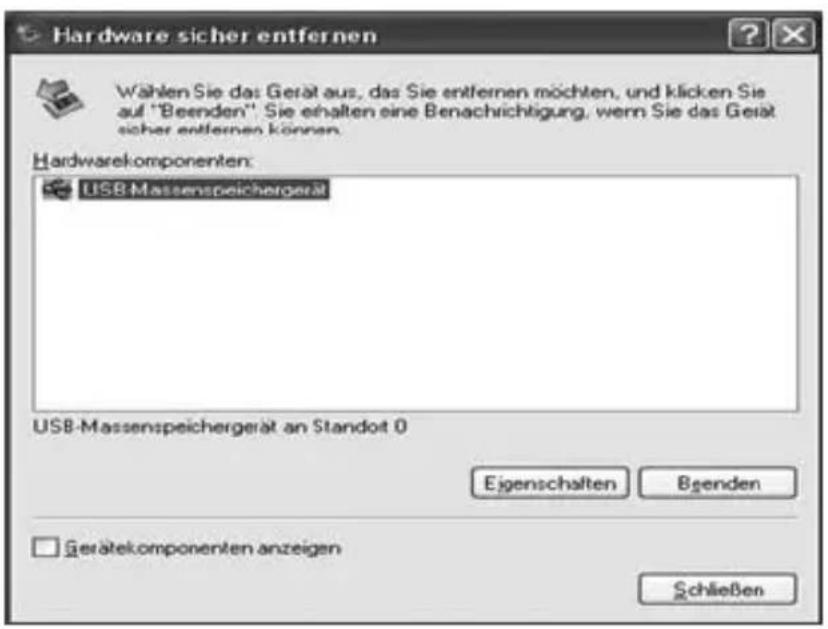

Hardware sicher entfernen 27

7 Technische Daten 28

Technische Daten 28

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Diktiergerät ist geeignet zum Aufzeichnen jeder Art von Sprache. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Bitte beachten Sie, dass das Überspielen aufgenommener Nachrichten ohne Erlaubnis, außer für private Zwecke, verboten ist. Bitte das Gerät nicht während der Fahrt mit einem Auto, Motorrad, etc. verwenden, die Unfallgefahr durch Ablenkung wird erhöht. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendung in extremer Umgebung

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Batterien

Achtung: Das Gerät wird ausschließlich über Batterien betrieben. Jede andere Art von Stromversorgung ist untersagt.

Aufladbare Akkus

Achtung bei der Verwendung von Akkus: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

Achtung: Benutzen Sie das Diktiergerät nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften. Akkus/Batterien nicht im Hausmüll entsorgen. An vielen Orten (Supermarkt, Elektrogeschäft) gibt es spezielle Behälter zur richtigen Entsorgung der Batterien.

D

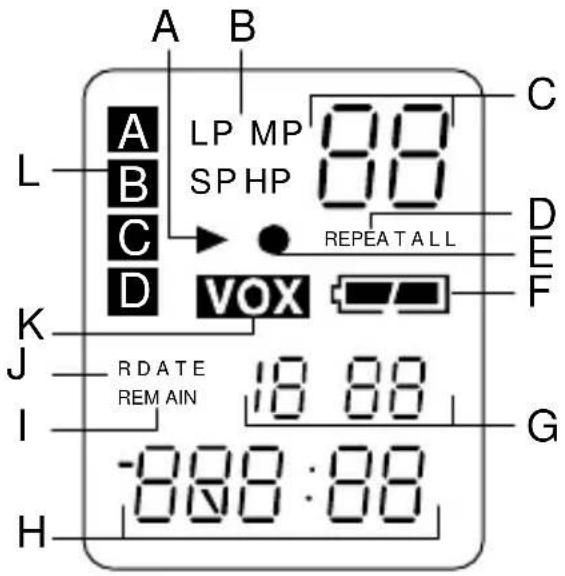

2 Displayanzeigen

A Abspielen G Datum
B Aufnahmequalität H Minuten/Sekunden (Timer)
C Nachrichten/Jahr I Erinnern
D (Alles) Wiederholen
E Aufnahme

F Batteriekapazität

J R (Aufnahme aktiv), Datum

K VOX (sprachgesteuerte Aufnahme)

L Speicherplätze

D

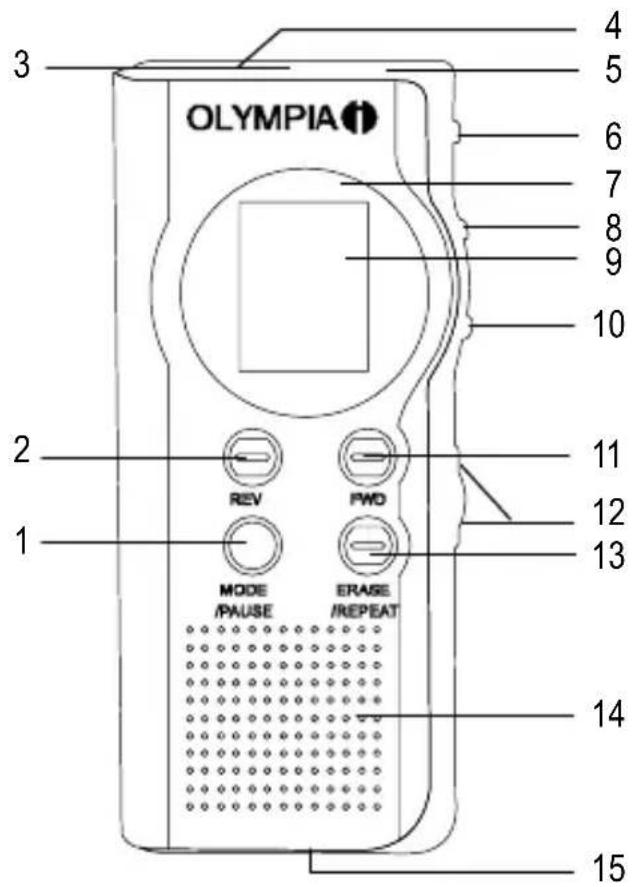

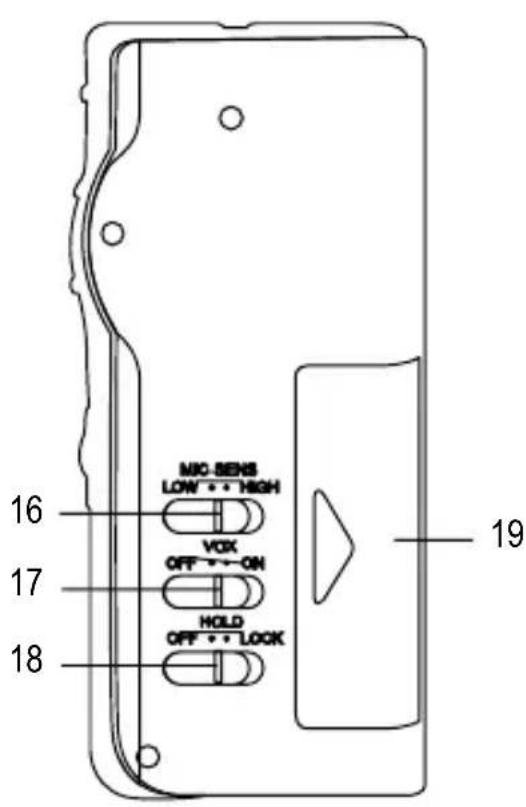

3 Bedienelemente

1 Auswahl/Pause 11 Vorlauf
2 Rücklauf 12 Lautstärkeregler +/-
3 Mikrofon 13 Löschen/Wiederholen
4 MIC (Mikrofon)-Buchse 14 Lautsprecher
5 EAR (Ohrhörer)-Buchse 15 USB-Anschluss
6 Aufnahme/Stopp 16 Mikrofonempfindlichkeit
7 Aufnahme aktiv (Anzeige) 17 VOX An/Aus
8 Abspielen/Stopp 18 HOLD, Tastensperre An/Aus
9 Display 19 Batteriefach
10 Ordner/Zeit

Stromversorgung

4 Stromversorgung

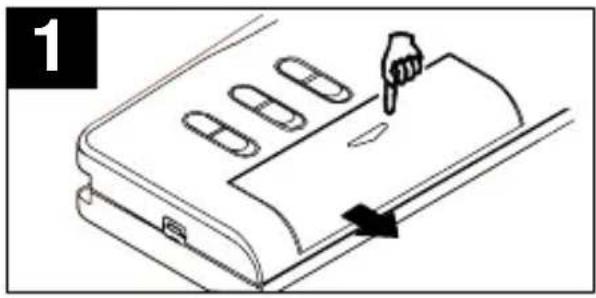

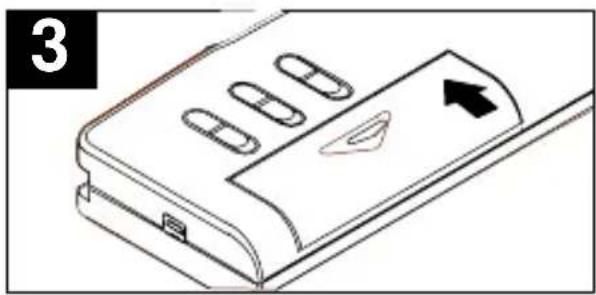

Einlegen der Batterien

Öffnen Sie das Batteriefach durch Herausziehen und Aufklappen der Abdeckung.

Hinweis: Abdeckung ist mit dem Fach verbunden, nicht versuchen die Klappe zu entfernen.

Einsetzen von 2 AAA Batterien (nicht enthalten). Achten Sie auf die richtige Polung.

Batteriefach wieder schließen.

Die Batterien sind voll.

Die Batterien sind leer.

Der Ladezustand der Batterien wird im Display angezeigt.

Hinweis: Beim Austausch der Batterien bleiben die aufgenommenen Nachrichten erhalten, die Zeit muss neu eingestellt werden.

5 Bedienung

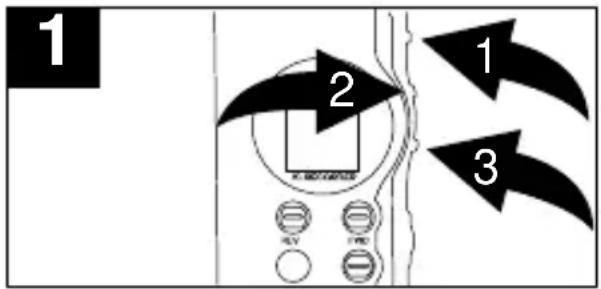

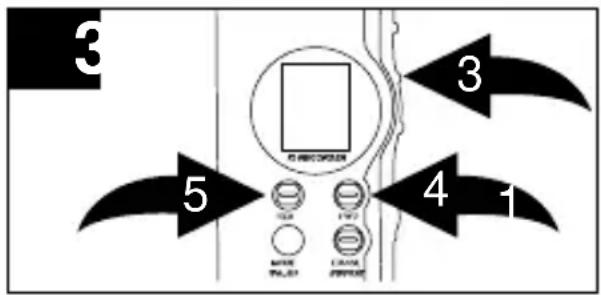

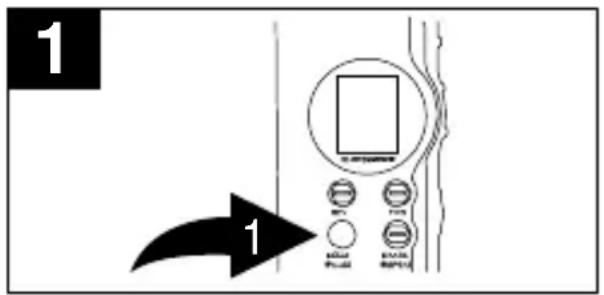

Datum und Zeit einstellen

Wenn die Batterien eingelegt sind, befindet sich das Gerät im Stand-by-Modus. Es erscheinen 1_M 01_D (Monat, Tag) und 0:00 (Std., Min.) im Display. Datum und Zeit wie folgt einstellen:

Solange Datum und Zeit im Display angezeigt werden, drücken Sie die FILE/TIME-Taste ①, um zwischen der 12- oder 24-Stunden-Anzeige zu wählen. Drücken und halten Sie die MODE/ PAUSE-Taste ② für 4 Sekunden, dann loslassen.

"SET" erscheint im Display. Drücken Sie die MODE/PAUSE Taste ② ein zweites Mal, um die Datums- und Zeiteinstellungen aufzurufen.

Drücken Sie die PLAY/STOP-Taste ③ zum Bestätigen und die Jahresanzeige blinkt. Legen Sie das Jahr mit den REV-⑤ oder FWD-④ Tasten fest. Zum Bestätigen drücken Sie die PLAY/STOP-Taste.

Um den Monat auszuwählen, be- nutzen Sie die REV- ⑤ oder FWD- ④ Tasten, anschließend drücken Sie die PLAY/STOP-Taste ③ zum Bestätigen. Wiederholen Sie den Schritt, um Tag, Stunde und Minute einzustellen.

Hinweis: Solange Datum und Zeit im Display angezeigt werden (TIME-Modus), drücken Sie die FILE/TIME-Taste ①, um zwischen der 12- oder 24-Stunden-Anzeige zu wählen.

Bedienung

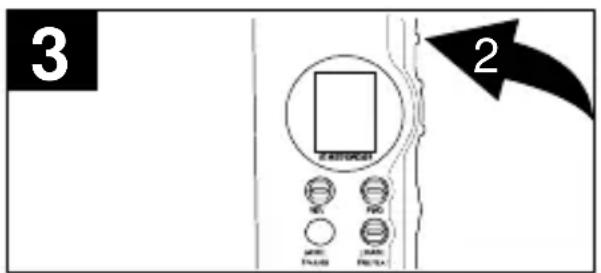

Gerät einschalten (Stand-by-Modus)

Um in den Stand-by-Modus zu gelangen, drücken Sie die REC/STOP-Taste ① oder die PLAY/STOP-Taste ②, solange Sie im TIME-Modus sind.

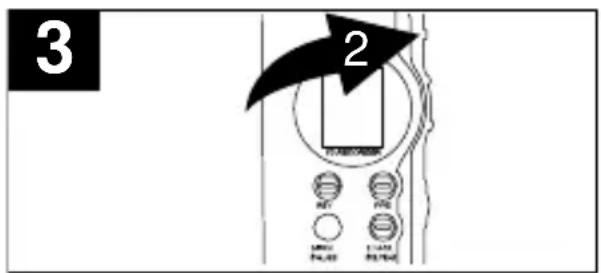

Gerät ausschalten (TIME-Modus)

Um sofort in den TIME-Modus zu gelangen, drücken Sie die MODE/PAUSE-Taste ③, solange Sie sich im Stand-by-Modus befinden.

Hinweis: Drücken Sie 30 Sekunden keine Taste, wechselt das Gerät automatisch zur Zeitanzeige (TIME-Modus).

Betriebsarten

Die verschiedenen Betriebsarten unterscheiden sich im Display wie folgt:

Stand-by-Modus TIME-Modus

• Anzahl der Nachrichten
• Aufnahmequalität
• Batteriekapazität
• Speicherplatz

• Dauer der aktuellen Nachricht

• Batteriekapazität

• Monat/Tag
• Tageszeit

Aufnahmequalität

Sie können zwischen vier verschiedenen Aufnahmequalitäten für die Sprachaufzeichnung wählen.

Aufnahmemodus

Aufnahmequalität Max. Aufnahmedauer

HP (High Play) Best mögliche 92 Min.

SP (Standard Play) Sehr gute 139 Min.

LP (Long Play) Für lange Aufnahme 467 Min.

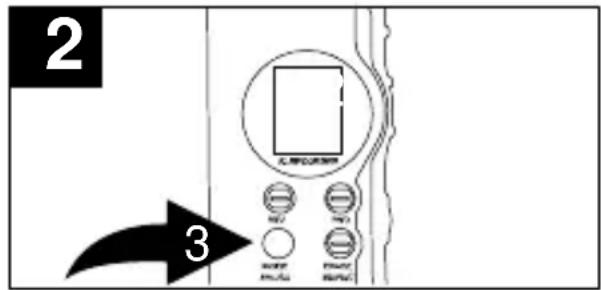

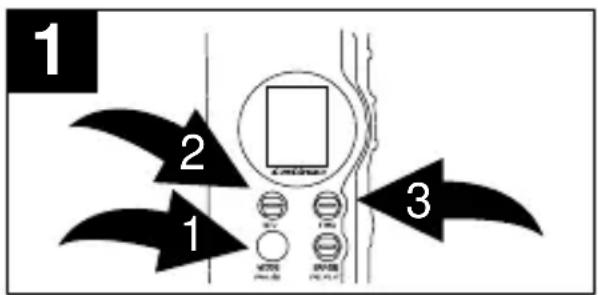

Drücken und halten Sie die MODE/PAUSE-Taste ^① für 4 Sekunden. Es erscheint "SET" im Display und die aktive Einstellung Aufnahmequalität blinkt (HP, SP, MP oder LP). Drücken Sie die REV- ^②

oder FWD- ③ Taste und suchen die gewünschte Aufnahmequalität.

Wenn die gewünschte Aufnahmequalität erscheint, drücken Sie zweimal die MODE/PAUSE-

Taste ①, um zu bestätigen und in den TIME-Modus zu wechseln oder berühren Sie 30 Sekunden lang keine Taste, um in den TIME-Modus zu wechseln.

Bedienung

Nachrichten verwalten

Dieses Gerät besitzt 4 Ordner zum Speichern der Nachrichten, bezeichnet mit A, B, C und D. Sie können insgesamt 200 Nachrichten oder 467 Minuten im LP-Modus (siehe Aufnahmequalität Seite 11) in allen Ordnern speichern. Max. 99 Nachrichten kann ein Ordner aufnehmen. Um einen Ordner auszuwählen:

Drücken Sie die REC/STOP- 1

oder PLAY/STOP- ② Taste, um in den Stand-by-Modus zu wechseln. Drücken Sie die FILE/TIME-

Taste ③, um den gewünschten Ordner/Speicherplatz (A, B, C, D) zu wählen. Die Zahl in der rechten

oberen Ecke im Display zeigt die Gesamtzahl der aufgenommenen Nachrichten an. Die Zeit unten im Display zeigt die Gesamtaufnahmezeit der ausgewählten Nachricht an.

Hinweis: Immer wenn Sie eine Nachricht aufnehmen, erzeugt das Gerät eine Nummer, angefangen bei 1 von der letzten Nachricht, die im Display angezeigt wird. Wenn kein Speicher mehr zur Verfügung steht, erscheint im Display "FULL". Wie Sie Nachrichten löschen, erfahren Sie auf Seite 18.

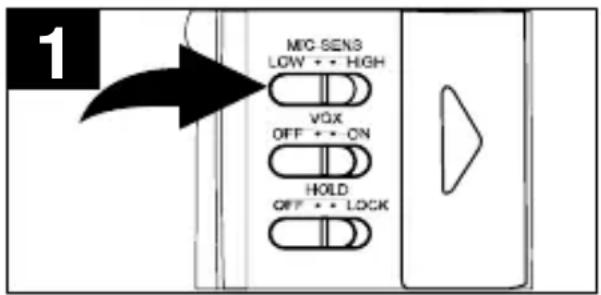

Aufnahme-Empfindlichkeit

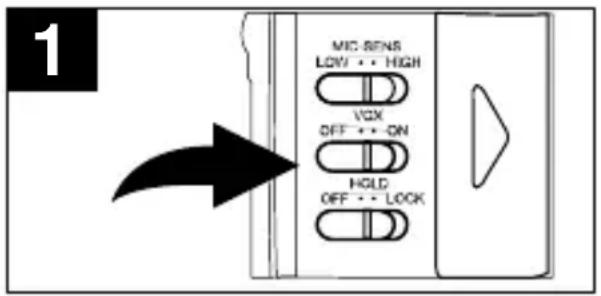

Schieben Sie den MIC SENS-Regler auf LOW, wenn sie Geräusche aufnehmen, die sehr nah am Mikrofon sind. Wenn Sie Geräusche aufnehmen, die weiter weg sind, schieben Sie den Regler auf HIGH.

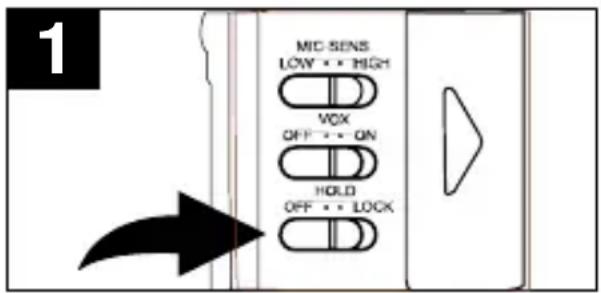

Hold-Funktion (Tastensperre)

Schieben Sie den HOLD-Regler auf LOCK, um alle Tasten zu deaktivieren. Im Display erscheint HOLD. Um die Tasten zu aktivieren, schieben Sie den HOLD-Regler auf OFF.

Aufnehmen

Das Gerät ist mit einer automatischen Spracherkennung (VOX) ausgestattet (siehe Seite 14 Sprachgesteuerte Aufnahme (VOX)). Ist VOX deaktiviert, können Sie normale Aufnahmen tätigen.

Stellen Sie sicher, dass der VOX-Regler auf der Rückseite auf OFF (AUS) steht. Schalten Sie das Gerät ein und wählen Sie die gewünschte Aufnahmequalität (siehe Seite 11 Aufnahmequalität).

Wählen Sie einen Ordner/Speicherplatz durch Betätigen der FILE/TIME-Taste ① (siehe Seite 12 Nachrichten verwalten).

Während Sie sich im Stand-by-Modus befinden, drücken Sie die REC/STOP-Taste ^2 , im Display leuchtet REC und die mitlaufende Zeit erscheint. Sprechen Sie in das Mikrofon oder schließen ein Mikrofon an die MIC-Buchse an und sprechen Sie mit einer normalen Lautstärke. Drücken Sie die REC/STOP-Taste ② erneut, um die Aufnahme zu beenden.

Drücken Sie die PLAY/STOP-Taste ④, um die verbleibende Zeit während des Aufnehmens anzuzeigen. Um die Aufnahme zu unterbrechen, drücken Sie die MODE/PAUSE-Taste ③, PAUSE blinkt im Display. Um die Aufnahme fortzusetzen, drücken Sie erneut die MODE/PAU-SE-Taste ③.

D

Bedienung

Sprachgesteuerte Aufnahme (VOX)

Wenn VOX aktiv ist, nimmt das Gerät nur auf, wenn sie sprechen, machen Sie eine Pause, unterbricht das Gerät die Aufnahme und setzt sie erst fort, wenn Sie weitersprechen.

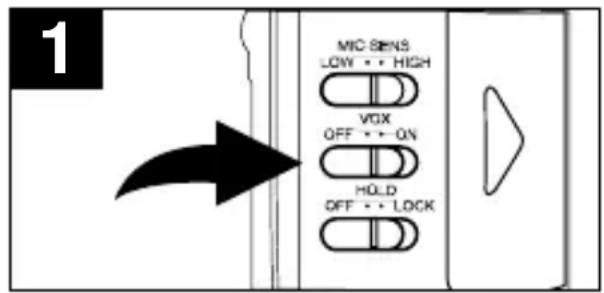

Schieben Sie den VOX-Regler auf ON. VOX ist aktiv. Schalten Sie das Gerät ein und wählen Sie die gewünschte Aufnahmequalität (siehe Seite 11 Aufnahmequalität).

Während Sie sich im Stand-by-Modus befinden, wählen Sie mit der FILE/TIME-Taste ① einen Ordner (A, B, C, D) aus, in dem die Nachricht gespeichert werden soll.

Drücken Sie die REC/STOP-Taste ②, im Display leuchtet REC auf und die Zeitanzeige für die aktuelle Aufnahme erscheint. Sprechen Sie in das integrierte Mikrofon oder schließen Sie ein

externes Mikrofon an die MIC-Buchse an. Sobald sie anfangen zu sprechen, beginnt das Gerät die Aufnahme. Wenn das Gerät die Aufnahme unterbricht, blinken REC und PAUSE im Display, bis die Aufnahme fortgesetzt wird.

Drücken Sie die REC/STOP-Taste ②, um die Aufnahme zu beenden.

Hinweise:

•Die ersten Geräusche aktivieren den Rekorder und werden eventuell nicht mit aufgenommen.
- Bei einer Veränderung der Lautstärke der Sprache unterbricht das Gerät nicht die Aufnahme, 2 Sekunden Stille reichen aus, um die Aufnahme zu unterbrechen.
- Für durchgängiges Aufnehmen siehe Seite 13.
- Um die Aufnahme sofort zu unterbrechen, drücken Sie die MODE/PAUSE-Taste.
- Das integrierte Audiolevel setzt automatisch den Aufnahmelevel fest.
- Bei einer normalen Lautstärke (Sprechen) ist eine Entfernung von ca. 20 cm angemessen.

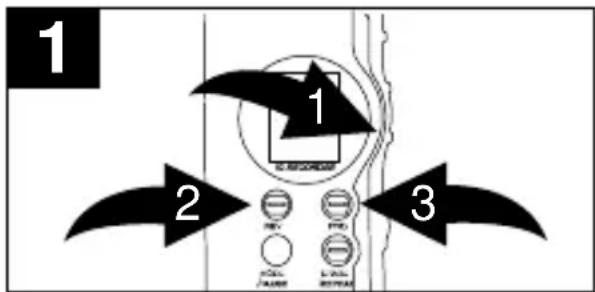

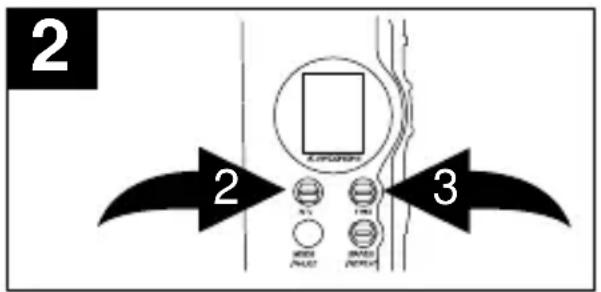

Nachrichten abspielen

Schalten Sie das Gerät ein, drücken Sie die FILE/TIME-Taste ① und wählen Sie einen Ordner (A, B, C, D).

Drücken Sie die REV- ② oder FWD- ③ Taste, um die gewünschte Nachricht auszuwählen. Die Nachrichtennummer und die Nachrichtenlänge erscheinen im Display.

Bedienung

Während Sie sich im Stand-by-Modus befinden, drücken Sie die PLAY/STOP-Taste ⑤, um die aktuelle Nachricht abzuspielen. Während der Wiedergabe erscheinen

und die aktuelle Zeitanzeige

der Nachricht. Drücken Sie die REC/STOP-Taste ④, um die Uhrzeit und das Datum der Nachricht zu überprüfen. Um wieder die aktuelle Zeitanzeige aufzurufen, drücken Sie 3 Sekunden lang keine Taste, das Gerät springt automatisch zurück.

• Drücken Sie die MODE/PAUSE-Taste, um die Wiedergabe zu unterbrechen. Im Display blinkt PAUSE. Um die Wiedergabe fortzusetzen, drücken Sie die MODE/PAUSE-Taste erneut.
• Für den Vor/Rücklauf in der aktuellen Wiedergabe drücken und halten Sie die REV- oder FWD-Taste. Lassen Sie die jeweilige Taste los, wenn Sie die richtige Stelle gefunden haben.
• Drücken Sie die REV- oder FWD-Taste, um die Wiedergabe zu unterbrechen und eine andere Nachricht auszuwählen.

Mikrofon

Sie können ein Mikrofon an die MIC-Buchse des Geräts anschließen. Sobald das Mikrofon angeschlossen ist, wird das integrierte Mikrofon deaktiviert.

Kopfhörer

Sie können einen Kopf/Ohrhörer an die EAR-Buchse des Geräts anschließen. Sobald der Kopf/Ohrhörer angeschlossen ist, wird der Lautsprecher automatisch deaktiviert.

Eine Nachricht wiederholen

Wenn Sie eine Nachricht erneut wiedergeben möchten, drücken Sie während der Wiedergabe die ERA-SE/REPEAT-Taste ①, REPEAT erscheint im Display und die Nachricht wird so oft abgespielt, bis Sie die PLAY/STOP-Taste ② drücken.

Alle Nachrichten wiederholen

Wenn Sie alle Nachrichten aus einem Ordner (A, B, C, D) wiedergeben möchten, drücken Sie während der Wiedergabe die ERASE/

REPEAT-Taste ①, bis REPEAT ALL im Display angezeigt wird. Alle Nachrichten aus dem gewählten Ordner (A, B, C, D) werden so oft wiederholt, bis Sie die PLAY/STOP-Taste ② drücken.

Wiederholen abbrechen

Drücken Sie die ERASE/REPEAT-Taste ein- oder zweimal während der Wiedergabe einer Nachricht, bis REPEAT oder REPEAT ALL nicht mehr im Display angezeigt werden.

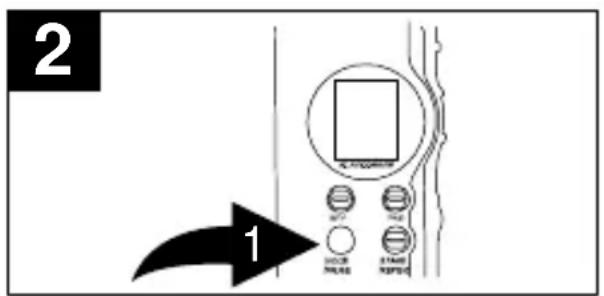

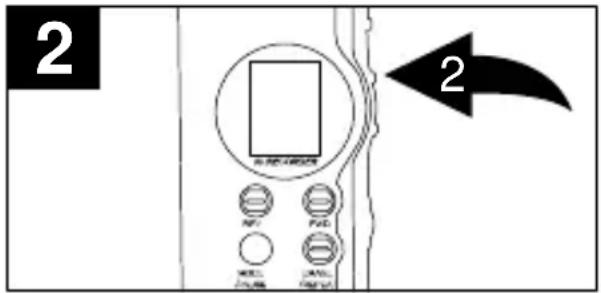

Wiedergabe unterbrechen

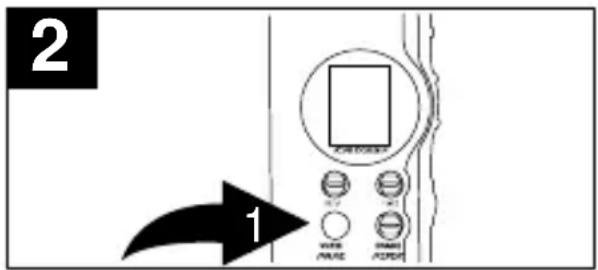

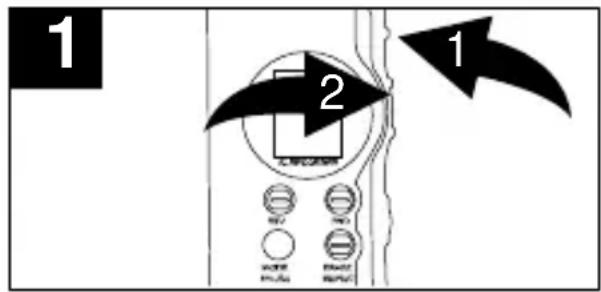

Um die Aufnahme oder Wieder- gabe zu unterbrechen, drücken Sie die MODE/PAUSE-Taste ①. PAUSE blinkt im Display.

Drücken Sie die MODE/PAUSE-Taste ① erneut, um die Aufnahme oder Wiedergabe fortzusetzen.

Das Gerät gibt die ersten 5 Sekunden jeder Nachricht wieder.

Während Sie sich im Stand-by-Modus befinden, drücken Sie die FILE/TIME-Taste ①, um einen Ordner (A, B, C, D) auszuwählen. Drücken und halten Sie die PLAY/STOP-Taste ② für 2 Sekunden.

SCAN wird im Display angezeigt. Das Gerät gibt die ersten 5 Sekunden jeder Nachricht wieder, die sich im gewählten Ordner (A, B, C, D) befindet.

Das Gerät beendet den Suchlauf automatisch, wenn keine Nachricht ausgewählt wurde. Um eine Nachricht während des Suchens wiederzugeben, drücken sie die PLAY/STOP-Taste ②. Um den Suchlauf zu beenden, drücken Sie die PLAY/STOP-Taste ② zweimal.

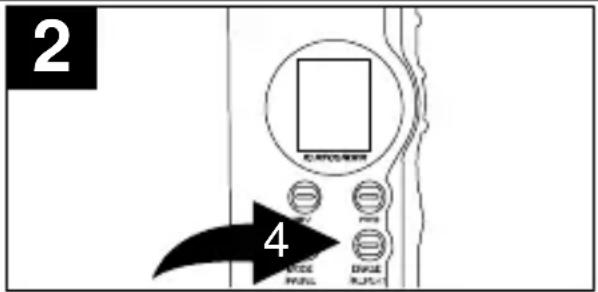

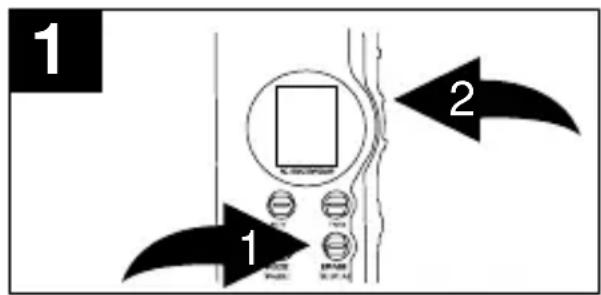

Im Stand-by-Modus wählen Sie den gewünschten Ordner mit der Taste FILE/TIME ① und die gewünschte Nachricht mit der Taste REV ② oder FWD ③. Die Nachrichtennummer und die Länge werden im Display angezeigt.

Drücken Sie die ERASE/REPEAT-Taste, ERASE wird im Display angezeigt und die ersten 5 Sekunden der Nachricht werden abgespielt. Um die Nachricht zu löschen, drücken Sie die ERASE/REPEAT-

Taste ④ innerhalb dieser 5 Sekunden. Die Nachricht wird gelöscht und die restlichen Nachrichten werden umnummeriert.

Hinweis. Wenn Sie keine Nachrichten löschen möchten, drücken Sie während des Abspielens nicht die ERASE/REPEAT-Taste 4.

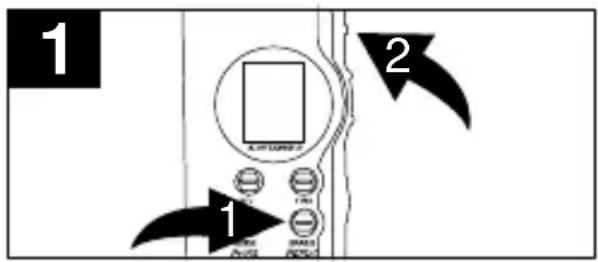

Alle Nachrichten löschen

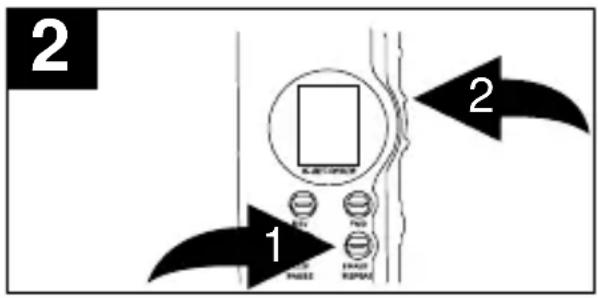

Im Stand-by-Modus drücken und halten Sie die ERASE/REPEAT-Taste ①, gleichzeitig drücken und halten Sie die REC/STOP-Taste ②, bis ALL und ERASE im Display angezeigt werden.

Drücken Sie nun die ERASE/REPEAT-Taste ① für 5 Sekunden. Sie haben alle Nachrichten gelöscht.

Softwareinstallation und Bedienung

6 Softwareinstallation und Bedienung

Das Diktiergerät wird komplett mit Software und USB-Kabel geliefert. Das bietet die Möglichkeit, Ihre aufgenommenen Nachrichten auf den PC zu übertragen. Die beiliegende Software kann die Nachrichten Ihres Diktiergeräts in das MP3- oder WAV-Format umwandeln, so dass Sie mit dem Windows Media Player (im Lieferumfang Ihres Betriebssystems) angehört werden können.

Installation eines USB-Treibers

Bei der Benutzung von Windows ME, 2000 oder XP muss kein Treiber installiert werden, diese Betriebssysteme erkennen das Diktiergerät automatisch. Das Gerät wird im Arbeitsplatz als Wechseldatenträger angezeigt. Wenn Sie Windows 98 SE verwenden, muss der USB-Treiber installiert werden und die USB-Massenspeicher-Funktion aktiviert sein.

Achtung: Der Treiber wird bei der Installation der Voice Manager Software mit installiert.

Softwareinstallation und Bedienung

Installation der Gerätesoftware (Voice Manager)

1. Legen Sie die CD-Rom in das CD/DVD-Laufwerk.
2. Klicken Sie Ihr CD/DVD-Laufwerk an.

1. Wählen Sie die Programme aus.

Softwareinstallation und Bedienung

Es öffnet sich ein Auswahlmenü mit den Dateien Voice Manager und Windows 98 Driver.

Wichtig: Wenn Sie kein Windows 98 SE benutzen, das Häkchen bei Windows 98 Driver entfernen. Klicken Sie auf [Next].

1. Installieren Sie das Programm bitte in das angegebene Verzeichnis.

Hinweis: Ändern Sie bitte nicht das Installationsverzeichnis, andernfalls könnte der Treiber nicht mehr funktionieren.

Klicken Sie nach der Aufforderung auf [Install] (Installieren).

1. Klicken Sie nach erfolgreicher Installation der Treibersoftware auf [Finish] (Fertigstellen).

1. Nach Beendigung der Installation erscheint das neue Programm im Menü Programme Ihres Computers.

Softwareinstallation und Bedienung

Übertragen von Daten und Funktionsweise der Software

Ist die Software installiert, verbinden Sie das Gerät mit Hilfe des mitgeliefer- ten USB-Kabels mit dem Computer. Das Wort PC erscheint im Display des Geräts.

Auf Ihrem PC erscheint unter Arbeitsplatz ein neuer Eintrag Wechseldatenträger. Dort finden Sie ein Hauptverzeichnis und verschiedene Ordner, bitte ändern Sie die Namen nicht. Sie finden dort u. a. die vier Ordner A-D, in denen Sie mit dem Diktiergerät Ihre Aufnahmen gespeichert haben.

Sie können, falls gewünscht, per Drag & Drop (Dateien von einem Fenster in ein anderes ziehen) Dateien auf Ihr Diktiergerät kopieren. Das Diktiergerät kann begrenzt auch als Datenspeicher eingesetzt werden. Bedenken Sie, dass nur ein 32 MB großer Speicher zur Verfügung steht.

Softwareinstallation und Bedienung

Hinweis: Wenn Sie das Übertragen der Dateien beendet haben, verwenden Sie die Option Hardware sicher entfernen, bevor Sie das Kabel Ihres Diktiergeräts herausziehen.

Wiedergabe der Nachrichten auf dem PC

Das Diktiergerät verwendet spezielle "S16/24/48/64"- Dateiformate. Diese Formate können nur mit dem Voice Manager wiedergegeben werden. Öffnen Sie den Voice Manager.

In der linken Hälfte öffnen Sie die Dateien des Diktiergeräts. Wenn Sie die Schaltfläche [Browse] anklicken, können Sie wie im Arbeitsplatz navigieren. Das Diktiergerät ist als Wechseldatenträger dort aufgeführt. Öffnen sie den Wechseldatenträger und wählen Sie aus A, B, C oder D die gewünschte Nachricht aus. Nachrichten werden als REC-000X.SXX angezeigt. Wenn die Nachricht ausgewählt wurde, können Sie mit der roten Taste [PLAY] in der linken unteren Ecke die Nachricht abspielen.

Übertragen von Dateien

Um die aufgenommenen Nachrichten nicht nur mit dem Voice Manager abzuspielen, können Sie die S16/24/48/64 Formate in MP3- oder WAV-Dateien konvertieren. Diese Formate können auf beliebigen Mediaplayern wiedergegeben, aber auch auf andere PCs übertragen und archiviert werden.

Softwareinstallation und Bedienung

Markieren Sie dazu die gewünschte Aufnahme auf der linken Seite (Quelle). Wählen Sie nun auf der rechten Seite aus, wo die konvertierte Datei gespeichert werden soll. Sie können entweder den Pfad angeben oder mit Browse ein Verzeichnis wählen. Sie können sich zwischen den Formaten MP3 (wenig Speicher) oder WAV (gute Qualität) in der mittleren Leiste entscheiden. Anschließend klicken Sie auf "Convert" und die Aufnahme wird umgewandelt.

D

Softwareinstallation und Bedienung

Hardware sicher entfernen

Für das Entfernen Ihres Diktiergeräts vom PC gehen Sie bitte wie folgt vor: Doppelklicken Sie in der Taskleiste auf das Symbol .

Jetzt können Sie das USB-Kabel und das Diktiergerät sicher von dem PC entfernen.

Technische Daten

7 Technische Daten

Technische Daten

Speicherart Integrierter Flash-Speicher

Max. Aufnahmedauer 467 Min. im LP-Modus

Lautsprecher 0,2 W (8 Ohm)

Ausgangsleistung 80 mW

Stromquelle 3 V, 2 x AAA Batterien

Laufzeit 10 Stunden bei Aufnahme

6,5 Stunden bei Wiedergabe mit Lautstärke 5

Maße 101 (H) x 44 (B) x 14 (T) mm

Gewicht (ohne Batterien) 50 g

USB 1.1

Contents

1 Safety Information 30

Intended use 30

GB

Technical Data

7 Technical Data

Technical data

gemäß der Richtlinie 89/336/EEC

erklärt, dass das Produkt:

bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen entspricht.

Schutzanforderungen in Bezug auf die elektromagnetische Verträglichkeit

Angewendete harmonisierte Normen

Anschrift Olympia Business Systems GmbH

Address

Weg zum Wasserwerk 10

45525 Hattingen

Phone

Fax

E-mail

02324 / 6801 - 0

02324 / 6801 - 97

[e-mail]

Name und Unterschrift

Name and signature

Wir behalten uns inhaltliche und technische Änderungen vor.
