Memo 33 - Diktiergerät OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Mikrokassetten-Diktiergerät
Marke	Olympia
Modell	Memo 33
Abmessungen (B x H x T)	133 x 68 x 26 mm
Gewicht (ohne Batterien)	148 g
Stromversorgung	3 V DC, 2 x AA-Batterien (nicht enthalten) oder optionales Netzgerät
Frequenzbereich	400 – 4.000 Hz (Abspielmodus)
Bandlaufgeschwindigkeiten	2,4 cm/s (Normal) und 1,2 cm/s (Langspiel)
Lautsprecher	36 mm, 8 Ω
Kopfhörerbuchse	32 Ω
Externes Mikrofonanschluss	0,3 mW (600 Ω), schaltet internes Mikrofon automatisch aus
Sprachsteuerung (VAS)	Ja, schaltbar (ON/OFF) – Pause nach 2–6 Sekunden Sprachpause
Pausenfunktion	Ja, über PLAY/PAUSE-Schalter
Schnellvor- und Rücklauf	Ja, über FFWD/CUE – REW/REV-Schalter
Bandzähler mit Reset	Ja
Kopfhörerausgangsleistung	>15 mW
Lautsprecherausgangsleistung	>100 mW
Reinigung	Regelmäßige Reinigung von Bandkopf, Andruckrolle und Rollenantrieb mit Reinigungsflüssigkeit und Wattestäbchen; Gehäuse mit weichem, feuchtem Tuch
Sicherheitshinweise	Nicht öffnen, nicht mit Magneten/Wasser/Hitze in Kontakt bringen, nicht im Straßenverkehr nutzen, Kopfhörer nicht zu laut
Garantie	24 Monate, Kaufbeleg erforderlich
Konformität	CE-Kennzeichnung gemäß EG-Richtlinien 73/23/EWG und 89/336/EWG

Häufig gestellte Fragen - Memo 33 OLYMPIA

Wie lege ich Batterien in das Olympia Memo 33 ein?

Wie nehme ich eine Sprachaufnahme auf?

Was ist die Sprachsteuerung (VAS) und wie verwende ich sie?

Wie kann ich verhindern, dass eine Aufnahme versehentlich gelöscht wird?

Wie reinige ich die Tonköpfe des Diktiergeräts?

Welche Bandlaufgeschwindigkeit soll ich wählen?

Wie kann ich einen bestimmten Abschnitt auf dem Band schnell finden?

Kann ich ein externes Mikrofon anschließen?

Was tun, wenn das Diktiergerät nicht mehr richtig funktioniert?

Wie setze ich den Bandzähler zurück?

BEDIENUNGSANLEITUNG Memo 33 OLYMPIA

Sprachgesteuertes Diktiergerät

Olympia Memo 33

Lesen Sie diese Anweisungen, bevor Sie das Diktiergerät benutzen!

• Fragen Sie Ihren Händler, wenn Sie sich bezüglich der Installation, des Betriebes oder der Sicherheit Ihres Diktiergerätes unsicher sind.
• Entfernen Sie keine der Abdeckungen, die am Diktiergerät befestigt sind. Unter diesen Abdeckungen können sich spannungsgeladene Teile befinden, bei dessen Berührung Sie einen Stromschlag erleiden können.
• Sorgen Sie dafür, dass Ihr Diktiergerät und die Mikrokassetten nicht mit magnetischen Gegenständen, Wasser oder heißen Oberflächen in Kontakt kommen. Ansonsten besteht die Gefahr, dass die Aufnahme gelöscht bzw. zerstört wird.
• Setzen Sie Ihr Diktiergerät nicht zu hohen oder zu geringen Temperaturen aus. Halten Sie es auch von offenen Flammen, wie brennenden Kerzen oder Nachtlichtern fern. Hohe Temperaturen können das Plastik schmelzen und zu Bränden führen, zu niedrige Temperaturen können elektrische Gefahren verursachen oder das Diktiergerät beschädigen.
• Benutzen Sie das Diktiergerät nicht weiter, wenn Sie vermuten, dass das Diktiergerät nicht normal funktioniert, oder wenn es beschädigt ist. Schalten Sie das Diktiergerät aus und suchen Sie Ihren Händler auf.
• Verwenden Sie das Diktiergerät nicht im Straßenverkehr. Sie gefährden die Verkehrssicherheit, wenn Sie abgelenkt sind.
• Verwenden Sie die Kopfhöhrer nicht mit zu hoher Lautstärke, dies kann Ihr Gehör dauerhaft schädigen.
• Lassen Sie niemanden - vor allem keine Kinder - irgendetwas in die Öffnungen und Schlitze im Gehäuse stecken. Das könnte zu einem gefährlichen elektrischen Schlag führen.
• Gehen Sie beim Gebrauch von elektrischen Geräten kein Risiko ein. Es ist besser, sicher zu handeln, als später zu bereuen!

Anmerkung: Design und genaue Darstellung können Änderungen unterliegen.

Optionales Zubehör (nicht im Lieferumfang enthalten)

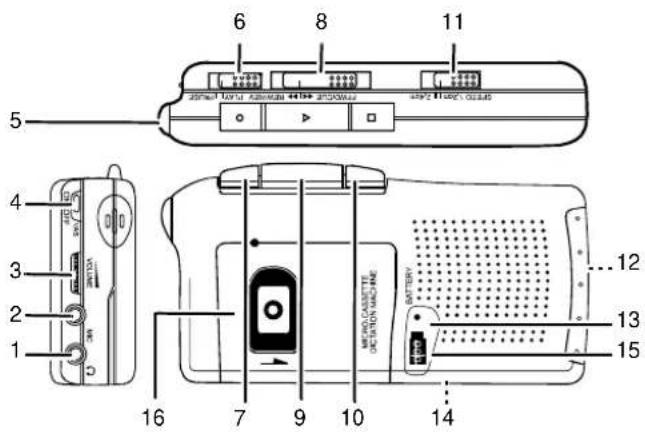

Aufbau Ihres Diktiergerätes

1. Kopfhörer-Buchse
2. Buchse für externes Mikrofon
3. VOLUME (LAUTSTÄRKE)-REGLER
4. ON/OFF (EIN/AUS)- SCHALTER für VAS (Voice Activated System = Sprachsteuerung)
5. Eingebautes Mikrofon
6. PLAY/PAUSE-SCHALTER
7. AUFNAHME-KNOPF
8. FFWD/CUE-REW/REV (VOR- UND ZURÜCK-SPULEN)-SCHALTER
9. ABSPIEL-KNOPF
10. STOP/EJECT-KNOPF
11. SPEED (BANDLAUFGE- SCHWINDIGKEIT)- SCHALTER
12. Batteriefach
13. BATT (Batterie)-Anzeige
14. 3V DC-Buchse
15. Bandzähler und RESET-KNOPF
16. Mikrokassetten-Fach

Bedienung Ihres Diktiergerätes

Wenn Sie das Diktiergerät über mehrere Wochen nicht verwenden werden, entfernen Sie die Batterien aus dem Batteriefach.

Batterie einsetzen

Schieben Sie die Batteriefach-Abdeckung nach unten nehmen Sie sie ab. Legen Sie zwei „AA“-Alkalibatterien (nicht im Lieferumfang enthalten) in das Batteriefach ein. Halten Sie sich dabei an die Abbildung auf dem Batteriefachdeckel.

Netzgerät benutzen

Sie können ein Netzgerät (nicht im Lieferumfang enthalten) verwenden, um das Diktiergerät mit Strom zu betreiben. Schließen Sie das Netzgerät an der 3V DC-Buchse des Diktiergerätes an (die Batterien werden automatisch abgeschaltet). Stecken Sie das Netzgerät in eine Steckdose.

Eine Mikrokassette einlegen

Drücken Sie den STOP/EJECT-KNOPF, um das Mikrokassetten-Fach zu öffnen.

Legen Sie eine Mikrokassette ein, die Seite mit dem freiliegenden Band muss zur Oberseite des Diktiergerätes zeigen. Drücken Sie das Mikrokassetten-Fach wieder zu.

Hinweis: Um unbeabsichtigtes Aufnehmen oder Löschen zu verhindern und Ihre Aufnahmen zu schützen, entfernen Sie eine oder beide Schutzlaschen (eine für jede Bandseite) an den Seiten der Mikrokassette. Sobald die Schutzlaschen entfernt wurden, kann der AUFNAHME-KNOPF nicht mehr betätigt werden. Wenn Sie die Mikrokassette erneut bespielen möchten, decken Sie die entstandenen Löcher mit Klebeband ab.

Die unterschiedlichen Funktionen verwenden

Unter Umständen müssen Sie einige Sekunden lang sprechen, bis die Sprachsteuerung aktiviert wird.

Aufnahmefunktion

Schieben Sie den VAS (Sprachsteuerung)-SCHALTER auf OFF (AUS). Drücken Sie den AUFNAHME-KNOPF herunter, der ABSPIEL-KNOPF wird automatisch mit herunter gedrückt. Das Diktiergerät nimmt jetzt so lange auf, bis der STOP/EJECT-KNOPF gedrückt wird.

Sprachsteuerung

Schieben Sie den VAS -SCHALTER auf ON (EIN). Drücken Sie den AUFNAHME-KNOPF herunter. Wenn das Diktieren für 2 bis 6 Sekunden unterbrochen wird, stoppt die Aufnahme vorübergehend. Wenn das Diktieren fortgesetzt wird, wird auch die Aufnahme fortgesetzt.

Schieben Sie den VAS-SCHALTER auf OFF (AUS). Während der Aufnahme ist die Sprachsteuerung deaktiviert und die Aufnahme wird so lange fortgesetzt, bis der STOP/EJECT-KNOPF gedrückt wird.

Lautstärkenregelung

Verwenden Sie die Lautstärkenregelung (VOLUME), um die Abspiellautstärke oder die Mikrofonempfindlichkeit zu ändern. Die Lautstärkenregelung funktioniert mit dem eingebauten Mikrofon genauso wie mit einem angeschlossenen externen Mikrofon (nicht im Lieferumfang enthalten). Das eingebaute Mikrofon wird automatisch abgeschaltet, wenn ein externes Mikrofon angeschlossen ist.

Hinweis: Halten Sie das Diktiergerät so nah wie möglich an die Geräuschquelle.

Es sollten sich keine Gegenstände zwischen dem Diktiergerät und der Geräuschquelle befinden.

Die unterschiedlichen Funktionen verwenden

Das Band muss in der selben Geschwindigkeit abgespielt werden, in der aufgenommen wurde.

Pausensteuerung

Schieben Sie den PLAY/PAUSE-SCHALTER auf PAUSE. Diese Funktion wird verwendet, um die Aufnahme vorübergehend zu stoppen, ohne die Bedienknöpfe zurückzusetzen. Sie können die Pausenfunktion während der Aufnahme, der Wiedergabe oder dem Vor- und Zurückspulen verwenden.

Bandlaufgeschwindigkeit

Stellen Sie den BANDLAUFGESCHWINDIGKEIT-SCHALTER (SPEED) für normale Aufnahmen auf 2,4 cm. Für längere Aufnahmen bis zu 2 Stunden, bei denen Sie beide Seiten einer 60-Minuten-Kassette (MC-60) verwenden, stellen Sie die Bandlaufgeschwindigkeit auf 1,2 cm.

Anmerkung: Ändern Sie die Bandlaufgeschwindigkeit während der Aufnahme nicht, da diese sonst verzerrt wiedergegeben wird.

Band abspielen

Schieben Sie den FFWD/CUE-REW/REV-SCHALTER auf REW/REV, um das Band zum Beginn der Aufnahme zurückzuspulen. Drücken Sie den ABSPIEL-KNOPF, um Ihre Aufnahme anzuhören.

Hinweis: Sie können Kopfhörer an die Kopfhörer-Buchse anschließen, um Ihre Aufnahme anzuhören, ohne dass jemand anderes mithören kann (der eingebaute Lautsprecher wird automatisch abgeschaltet).

Die unterschiedlichen Funktionen verwenden

Änderungen der Lautstärke oder des Tones der Stimme stoppen die Aufnahme nicht.

Aufnahmen suchen

Um während des Abspielens (der ABSPIEL-KNOPF ist gedrückt) einen bestimmten Bandabschnitt zu finden, können Sie das Band schnell vor- oder zurückspulen. Schieben Sie dazu den FFWD/CUE - REW/REV-SCHALTER in die entsprechenden Position und halten Sie ihn fest. Bespielte Bandabschnitte erzeugen ein ratterndes Geräusch. Lassen Sie den Schalter los, wenn Sie den gesuchten Abschnitt gefunden haben.

Schnell vor- und zurückspulen

Um das Band im Stopp-Modus schnell vor- oder zurückzuspulen, schieben Sie den FFWD/CUE - REW/REV-SCHALTER in die entsprechenden Position. Der Schalter bleibt in der Position, bis Sie den STOP/EJECT-KNOPF betätigen.

Schnellwiedergabe und Bearbeitung

Um eine aktuelle Aufnahme schnell wiederzugeben (der AUFNAHME-KNOPF ist gedrückt), schieben Sie den FWD/CUE - REW/REV-SCHALTER auf REW/REV, um das Band zurückzuspulen. Der AUFNAHME-KNOPF wird automatisch zurückgesetzt. Sie können diese Funktion auch verwenden, um Abschnitte der Aufnahme zu bearbeiten. Wenn Sie den gewünschten Abschnitt erreicht haben, drücken Sie den STOP/EJECT-KNOPF und dann wieder den AUFNAHME-KNOPF, um die vorherige Aufnahme zu überspielen.

Hinweis: Drücken Sie den RESET-KNOPF, um den Bandzähler auf 000 zurückzusetzen. Notieren Sie sich den Zählerstand am Anfang und Ende jeder Aufnahme. Verwenden Sie die Zählerstände, um einen Punkt der Aufnahme leichter zu finden.

Versionsnr. 10/03 7

Reinigung und Technische Daten

Der Bandkopf, die Andruckrolle und der Rollenantrieb müssen regelmäßig gereinigt werden. Dadurch werden Partikel der Metalloxid-Beläge entfernt, die durch das Band entstehen und die Leistung des Diktiergerätes beeinträchtigen. Diese Ablagerungen können den automatischen Stopp am Bandende verhindern. Öffnen Sie den Deckel des Mikrokassetten-Faches, drücken Sie den AUFNAHME-KNOPF und säubern Sie vorsichtig die auf der Abbildung rechts dargestellten Teile. Verwenden Sie dazu einen mit Bandkopf-Reinigungsflüssigkeit angefeuchteten Wattestab.

Löschkopf Aufnahme-/Abspielkopf

Hinweis: Verwenden Sie kein Scheuermittel, Benzin, Verdünner oder andere Lösungsmittel, um die Oberfläche des Diktiergerätes zu reinigen. Das Gehäuse könnte sonst beschädigt werden. Wischen Sie das Diktiergerät mit einem weichen, feuchten Baumwolltuch ab und trocken Sie es anschließend gründlich ab. Verwenden Sie dazu wieder ein weiches Baumwolltuch.

Technische Daten

Frequenzbereich: 400 \~ 4.000 Hz (Abspielmodus) Bandlaufgeschwindigkeit: 2,4 cm/s, 1,2 cm/s (Umschaltbar) Lautsprecher: 36 mm x 1 (8 Ω) Maximalleistung: >15 mW (Kopfhörer), >100 mW (Lautsprecher) Buchse für externes Mikrofon: 0,3 mW (600 Ω) Kopfhörerbuchse: 32 Ω Stromversorgung: 3V („AA“ x2) Abmessungen: 133 (B) x 68 (H) x 26 (T) Gewicht: 148 g (ohne Batterien)

8 Versionsnr. 10/03

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE, BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Olympia Diktiergerät Memo 33 entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 / 5007514

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Weg zum Wasserwerk 10

45525 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH

Konformitätserklärung

Der Hersteller / Inverkehrbringer OLYMPIA Business Systems Vertriebs GmbH

erklärt, dass das Produkt: OLYMPIA MEMO 33

Produktbeschreibung: Diktiergerät

den grundlegenden Anforderungen der EG-Richtlinien 73/23EWG und 89/336EWG entspricht.

Es wurden folgende Normen für die Konformitätsbewertung herangezogen

angewendete Normen:

EMV-Gesetz: EN 60065

EN 55013: 2001

EN 55020: 1994

EN 61000-3-2: 2000

Niederspannungsrichtlinie: EN 61000-3-3: 1995

Die Konformität des Produkts mit den einschlägigen EG-Richtlinien wird durch das CE-Zeichen bestätigt.

Anschrift: OLYMPIA Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10

45525 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail [e-mail]

Hattingen, 15.10.2003 Andreas Fostiropoulos
