Produkttyp	Tragbarer Luftentfeuchter
Modell	ColumbiaVac OPC1050N
Marke	Eldom
Entfeuchtungsleistung	12 L/24 h (30 °C, RH 80 %) / 6,8 L/24 h (27 °C, RH 60 %)
Nennspannung	AC 220–240 V, ~50 Hz
Nennleistung	156 W (27 °C, RH 60 %)
Maximale Leistung	180 W (30 °C, RH 80 %)
Nennstrom	0,88 A (27 °C, RH 60 %)
Maximaler Strom	0,95 A (30 °C, RH 80 %)
Wassertankkapazität	2 L
Geräuschpegel	≤36 dB(A)
Luftstrom	120 m³/h
Empfohlene Raumfläche	4–25 m²
Gewicht	12 kg
Kältemittel	R290 (Propan), 60 g
Betriebstemperaturbereich	5 °C – 35 °C
Programme	Automatisch, Dauerbetrieb, Nachtmodus
Dauerdrain	Ja (mit beiliegendem Schlauch)
Filterreinigungsintervall	Alle 2 Wochen
Sicherheitsmerkmale	Automatische Abschaltung bei vollem Tank, Sicherheitshinweise für brennbares Gas
Garantie	Nur für den Hausgebrauch; unsachgemäße Verwendung führt zum Verlust der Garantie

Häufig gestellte Fragen - ColumbiaVac OPC1050N Eldom

Wie schalte ich den Luftentfeuchter ein und wähle ein Programm?

Drücken Sie den Ein-/Ausschalter, um das Gerät einzuschalten. Das Gerät startet standardmäßig im Automatikprogramm. Um das Programm zu wechseln, drücken Sie wiederholt die Programmtaste, um zwischen Automatik, Dauerbetrieb und Nachtmodus zu wechseln. Die Anzeige des ausgewählten Programms leuchtet auf.

Was bedeuten die Farben auf dem Display?

Das Display zeigt die aktuelle Luftfeuchtigkeit an. Die Farbe der Ziffern gibt an: blau (Luftfeuchtigkeit unter 40 %), grün (40–60 %) und rot (über 60 %). So können Sie schnell die Raumluftfeuchtigkeit einschätzen.

Wie leere ich den Wassertank?

Wenn der Tank voll ist, leuchtet die Tank-voll-Anzeige rot und ein Alarm ertönt. Drücken Sie eine beliebige Taste, um den Alarm stummzuschalten. Ziehen Sie den Tank vorsichtig von der Rückseite des Geräts heraus, gießen Sie das Wasser aus und schieben Sie ihn wieder hinein, bis er einrastet. Das Gerät nimmt den Betrieb automatisch wieder auf.

Kann ich einen Dauerablauf verwenden? Wie richte ich ihn ein?

Ja. Entfernen Sie den Wassertank, lösen Sie das Tankgehäuseteil und schließen Sie den mitgelieferten Ablaufschlauch an das Wasserauslassventil im Tankfach an. Führen Sie den Schlauch durch die Aussparung und legen Sie das andere Ende in einen geeigneten Abfluss (z. B. einen Eimer). Stellen Sie sicher, dass der Schlauch nicht geknickt ist und der Auslass tiefer als das Gerät liegt.

Was bedeuten die Fehlercodes E2, LO, HI, CL, CH?

E2 weist auf ein Problem des Luftfeuchtigkeitssensors hin – wenden Sie sich an den Kundendienst. LO bedeutet, dass die Raumluftfeuchtigkeit unter 20 % liegt (Geräteschutz). HI bedeutet Luftfeuchtigkeit über 95 %. CL ist der Tiefsttemperaturschutz (<5 °C). CH ist der Hochtemperaturschutz (>35 °C). In diesen Fällen schaltet sich das Gerät automatisch ab.

Wie oft sollte ich den Luftfilter reinigen?

Reinigen Sie den Luftfilter alle 2 Wochen. Entfernen Sie den Filter, waschen Sie ihn in warmem Wasser (ca. 40 °C) mit einem neutralen Reinigungsmittel, spülen Sie ihn gründlich ab, trocknen Sie ihn vollständig und setzen Sie ihn wieder ein. Betreiben Sie das Gerät nicht ohne Filter.

Welche Sicherheitsvorkehrungen sind für das Kältemittel R290 zu beachten?

R290 (Propan) ist brennbar und schwerer als Luft. Bei Verdacht auf ein Leck den Raum evakuieren, lüften und die Notdienste verständigen. Halten Sie das Gerät von Zündquellen fern. Der Raum muss größer als 4 m² sein. Nur qualifizierte Techniker sollten den Kältekreis warten.

Wie lagere ich den Luftentfeuchter bei Nichtgebrauch?

Ziehen Sie den Netzstecker, entleeren Sie den Wassertank vollständig und prüfen Sie auf Restwasser. Reinigen und trocknen Sie den Luftfilter und setzen Sie ihn wieder ein. Lagern Sie den Luftentfeuchter an einem kühlen, trockenen Ort fern von direktem Sonnenlicht, hohen Temperaturen und Staub.

Warum ist der Luftentfeuchter laut oder funktioniert nicht richtig?

Häufige Ursachen: instabile Oberfläche (auf einen ebenen, harten Boden stellen), verstopfter Filter (reinigen), blockierte Luftein-/auslässe (Hindernisse entfernen) oder Raum zu groß/Türen/Fenster offen (schließen). Wenn der Wassertank voll ist, leeren Sie ihn.

Was ist die empfohlene Raumgröße und die Betriebsbedingungen?

Der Luftentfeuchter ist für Räume von 4 bis 25 m² ausgelegt. Er arbeitet am besten bei Umgebungstemperaturen zwischen 5 °C und 35 °C. Unter 5 °C oder über 35 °C schaltet sich das Gerät automatisch ab, um den Kompressor zu schützen.

BEDIENUNGSANLEITUNG ColumbiaVac OPC1050N Eldom

/DE/ Entsorgung von gebrauchten Elektround Elektronikgeräten (gilt für Länder der Europäischen Union und andere europäische Länder mit getrennten Sammelsystemen).

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht als Hausmüll entsorgt werden darf. Es muss zur Entsorgung bei der entsprechenden Sammelund Recyclingstelle für Elektround Elektronikgeräte abgegeben werden. Eine ordnungsgemäße Entsorgung des Produktes verhindert mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch unsachgemäße Entsorgung des Produktes verursacht werden könnten. Das Entsorgen von Materialien trägt zur Schonung der natürlichen Ressourcen bei. Weitere Informationen zur Entsorgung dieses Produktes erhalten Sie bei Ihren örtlichen Behörden, dem kommunalen Entsorgungsbetrieb oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Das Gerät enthält das brennbare Kältemittel R290. Vorsicht, Brandgefahr.

Lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät in Betrieb nehmen.

Alle Reparaturen dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden.

Die Empfehlungen des Herstellers müssen strikt eingehalten werden.

BEACHTUNG: FEUERRISIKO

Die Abbildungen in diesem Handbuch können im Aussehen leicht von denen auf dem Gerät abweichen. Richten Sie sich nach den tatsächlichen Abbildungen.

SICHERHEITSHINWEISE

VORSICHTSMASSNAHMEN

• Lesen Sie vor der Installation und Inbetriebnahme die Betriebsanleitung und die Warnhinweise am Gerät sorgfältig durch. Diese Betriebsanleitung enthält die korrekten Bedingungen der Installation und Bedienung der Klimaanlage, deren Nichtbeachtung die Garantie ungültig machen kann.

• Diese Ausrüstung darf von Kindern ab 8 Jahren und von Personen mit eingeschränkter körperlicher, geistiger und seelischer Leistungsfähigkeit und mangelnder Erfahrung und Kenntnis der Ausrüstung benutzt werden, wenn eine Aufsicht und/oder Unterweisung vorgesehen ist, um sicherzustellen, dass die Ausrüstung sicher verwendet werden kann, so dass die damit verbundenen Risiken verständlich sind. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Wenn die Klimaanlage nicht bestimmungsgemäß verwendet wird, kann die Garantie erlöschen.

• Das Gerät darf nicht von Personen bedient werden, die nicht über die entsprechenden Kenntnisse verfügen und die nicht mit der Betriebsanleitung vertraut sind. Dies gilt insbesondere für Kinder.
• Das Gerät ist ausschließlich zur Verwendung mit Gas R-290 (Propan) als Kältemittel bestimmt. R290 ist ein gasförmiges Kühlmittel, das den EU-Umweltrichtlinien entspricht.

Informationen über Geräte, die Gas als Kühlmittel verwenden: R290

• Lesen Sie alle Warnhinweise sorgfältig durch.
• Lassen Sie das Kältemittel nicht in die Atmosphäre entweichen.
  • R-290 (Propan) ist brennbar und schwerer als Luft.
• Es sammelt sich zuerst in den unteren Bereichen, kann aber durch Luftbewegung (z.B. durch Ventilatoren) verteilt werden.
• Wenn Propan vorhanden ist oder dessen Vorhandensein auch nur vermutet wird, darf unqualifiziertem Personal nicht erlaubt werden, nach der Ursache zu suchen.

- Das im Gerät verwendete R-290 (Propan) ist geruchslos.

- Wenn kein Geruch vorhanden ist, bedeutet nicht, dass kein Gas entweicht.

- Wenn ein Leck entdeckt wird, evakuieren Sie sofort alle Personen aus dem Raum, lüften Sie den Raum und kontaktieren Sie die örtliche Feuerwehr, um sie über das ausgetretene Propan zu informieren.

- Lassen Sie niemanden zurück in den Raum, bis ein qualifizierter Servicetechniker eintrifft und feststellt, dass die Rückkehr in den Raum sicher ist.

- Verwenden Sie beim Auftauen und Reinigen keine anderen als die vom Hersteller empfohlenen Werkzeuge.

- Das Gerät ist von festen Zündquellen (z.B. offenen Flammen, Betriebsgas oder Elektrogeräten) fernzuhalten.

- Die Komponenten des Geräts sind speziell für die Verwendung von Propan ausgelegt und haben keine initiierenden oder funkenbildenden Eigenschaften. Ersetzen Sie die Komponenten nur durch identische Reparaturbauteile.

- Verhindern Sie das Durchschlagen des Gehäuses, verbrennen Sie das Gerät nicht.

- Das Gerät muss in einem Raum von mehr als 4 m2 installiert, benutzt und gelagert werden.

- Wird das Gerät in einem Raum ohne Belüftung installiert, verwendet oder gelagert, so sind Lösungen vorzusehen, um die Ansammlung von ausgelaufenem Kältemittel und die Entstehung einer Brand- oder Explosionsgefahr durch die Entzündung von Kühlmittel durch einen Elektroheizer, einen Herd oder eine andere Zündquelle zu verhindern.

- Lagern Sie das Gerät so, dass mechanische Beschädigungen vermieden werden.

- Personen, die den Kältekreislauf betreiben oder modifizieren, müssen über die entsprechende Befugnis einer akkreditierten Organisation verfügen, um einen fachgerechten Umgang mit dem Kältemittel zu gewährleisten, was von anerkannten Branchenorganisationen bestätigt werden muss.

- Alle Reparaturen müssen gemäß den Empfehlungen des Herstellers durchgeführt werden. Wartungen und Reparaturen, die den Einsatz von Fachleuten aus anderen Bereichen erfordern, sollten unter der Aufsicht einer zur Verwendung von brennbaren Kältemitteln berechtigten Person durchgeführt werden.

• Dieses Gerät ist nur für den Heimgebrauch bestimmt, wie in dieser Betriebsanleitung beschrieben. Verwenden Sie das Gerät nicht für andere als die in dieser Betriebsanleitung angegebenen Zwecke.
• Die Installation der Klimaanlage erfordert keine besonderen Kenntnisse und kann vom Benutzer gemäß den Hinweisen und Diagrammen in dieser Betriebsanleitung durchgeführt werden. Unsachgemäße Installation kann zu Wasseraustritt, Stromschlag und irreparablen Schäden am Gerät führen. Eldom Sp. z o.o. haftet nicht für Schäden, die durch unsachgemäßen Gebrauch des Gerätes verursacht werden.
• Das Gerät muss gemäß den nationalen Vorschriften für Elektroinstallationen installiert werden. Vor dem Anschließen an das Stromnetz ist sicherzustellen, dass die Parameter des Netzstroms (Spannung) mit den am Gerät angegebenen Parametern übereinstimmen. Der Netzstecker des Gerätes sollte vollständig in die Steckdose eingesteckt sein. Verwenden Sie keine Verlängerungskabel oder Doppelstecker, um das Netzkabel des Geräts anzuschließen. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Wenn das Gerät längere Zeit nicht benutzt wurde, überprüfen Sie vor dem Wiedereinschalten des Gerätes, ob die Luftein- und -auslässe nicht blockiert sind.
• Schließen Sie das Gerät nur an eine geerdete Steckdose an.
• Halten Sie das Gerät mindestens 50 cm von brennbaren Materialien (z.B. Alkohol, etc.) oder Druckbehältern (z.B. Aerosole) entfernt.
• Das Netzkabel und der Netzstecker des Gerätes dienen zur endgültigen Trennung des Gerätes vom Stromnetz und müssen daher jederzeit leicht zugänglich sein.
• Bei Gewitter/Sturm schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz.
• Stecken Sie während des Betriebs des Gerätes keine Hände oder Gegenstände in die Luftauslässe.
• Legen Sie keine Gegenstände auf die Anlage.
• Steigen Sie nicht auf das Gerät und setzen sich nicht darauf.
• Legen Sie weder Finger noch andere Gegenstände in den Luftauslass.
• Berühren Sie weder den Lufteinlass noch die Aluminiumlamellen des Geräts.
• Vor Reinigung, Reparatur, Wartung oder Inspektion schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz.
• Reinigen Sie das Gerät mit einem trockenen und weichen Tuch. Wenn das Gehäuse des Gerätes stark verschmutzt ist, können Sie ein mit Haushaltsreiniger getränktes Tuch verwenden. Wischen oder reinigen Sie die Klimaanlage nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol.
• Tauchen Sie dieses Gerät nicht ein und setzen Sie es nicht Regen, Feuchtigkeit oder anderen Flüssigkeiten aus.
• Nicht mit nassen Händen benutzen. Verhindern Sie, dass Wasser auf das Gerät verschüttet wird.
• Tauchen Sie das Gerät nicht ein und setzen Sie es nicht Regen, Feuchtigkeit oder anderen Flüssigkeiten aus.
• Lassen Sie ein funktionierendes Gerät nicht unbeaufsichtigt. Das Gerät darf weder gekippt noch umgedreht werden.
• Montieren und verwenden Sie das Gerät fern von Wasser- oder Ölspritzern.
• Wenn der Benutzer während des Betriebs des Geräts Unregelmäßigkeiten wie seltsame Gerüche oder Geräusche, Rauch, Dampf, Feuer, Erwärmung des Gehäuses oder des Netzsteckers, eine Störung der Sicherung und Fehlfunktionen anderer Geräte feststellt, ist das Gerät sofort auszuschalten, vom Stromnetz zu trennen und umgehend eine autorisierte Servicestelle zu kontaktieren.

• Verwenden Sie es nicht, wenn das Netzkabel beschädigt ist, wenn das Gerät heruntergefallen ist oder anderweitig beschädigt wurde. Die Reparatur des Gerätes sollte einer autorisierten Servicestelle anvertraut werden; Informationen dazu auf der Garantiekarte und auf der Website www.eldom.eu.

• Jede Modernisierung oder Verwendung von anderen als Original-Ersatzteilen oder -Komponenten ist verboten und gefährdet die Betriebssicherheit.

• Auf Grund der Gefahr des Erlöschens der Garantie darf der Benutzer keinerlei eigenständige Reparaturen, Modifikationen oder Demontagen des Gerätegehäuses durchführen.
• Im Inneren des Gerätes befinden sich keine vom Benutzer zu wartenden Teile.
• Jede Modernisierung oder Verwendung anderer als von Original-Ersatzteilen, oder Original-Komponenten, ist verboten und gefährdet die Betriebssicherheit.

Personen, die den Kältekreislauf bedienen oder modifizieren, müssen über die Ende Befugnis einer akkreditierten Organisation verfügen, um einen fachgerechten mit dem Kältemittel zu gewährleisten, was von anerkannten Branchenorganisationen werden muss.

Alle Reparaturen müssen gemäß den Empfehlungen des Herstellers durchgeführt werden.

Wartungen und Reparaturen, die den Einsatz von Fachleuten aus anderen Bereichen erfordern, sollten unter der Aufsicht einer zur Verwendung von brennbaren Kältemitteln berechtigten Person durchgeführt werden.

Wenn Sie etwas nicht verstehen oder Hilfe benötigen, wenden Sie sich bitte an den Service Ihres Händlers

ACHTEN SIE VOR DEM ERSTEN GEBRAUCH DES GERÄTS DARAUF, DASS ES 24 LANG SENKRECHT STEHT, DA SONST DER KOMPRESSOR DES ENTFEUCHTERS IGT WERDEN KANN.

SICHERHEITSHINWEISE FÜR DIE WARTUNG

Bitte beachten Sie diese Warnhinweise, wenn Sie bei der Wartung des Entfeuchters R290 die folgenden Maßnahmen ergreifen müssen.

1. Kontrollen im Bereich

Vor Arbeiten an Systemen, die entflammbare Kältemittel enthalten, müssen Sicherheitsprüfungen durchgeführt werden, um sicherzustellen, dass die Entzündungsgefahr so gering wie möglich gehalten wird. Bei der Reparatur eines Kühlsystems müssen die folgenden Vorkehrungen getroffen werden, bevor an dem System gearbeitet wird.

2. Arbeitsablauf

Die Arbeiten sollten im Rahmen eines kontrollierten Verfahrens durchgeführt werden, um das Risiko des Vorhandenseins brennbarer Gase oder Dämpfe während der Arbeit zu minimieren.

3. Allgemeiner Arbeitsplatz

Das gesamte Wartungspersonal und andere in dem Bereich tätige Personen sollten über die Art der Arbeit instruiert werden. Vermeiden Sie die Arbeit in Innenräumen. Die Bereiche um den Arbeitsplatz müssen voneinander getrennt sein. Vergewissern Sie sich, dass die Bedingungen in dem Bereich gesichert sind, indem Sie entflammbare Materialien überprüfen.

4. Kontrolle auf Anwesenheit von Kältemittel

Prüfen Sie den Bereich vor und während der Arbeit mit einem geeigneten Kältemitteldetektor, um sicherzustellen, dass der Techniker über potenziell entflammbare Atmosphären informiert ist. Stellen Sie sicher, dass das verwendete Lecksuchgerät für den Einsatz mit brennbaren Kältemitteln geeignet ist, d.h. keine Funkenbildung verursacht, ordnungsgemäß abgedichtet oder gegen Funkenbildung gesichert ist.

5. Vorhandensein von Feuerlöschern

Sollen an der Kühlanlage oder den zugehörigen Teilen Heißarbeiten durchgeführt werden, müssen geeignete Löscheinrichtungen vorhanden sein. Ein Trockenpulver- oder CO2-Löscher sollte neben dem Ladebereich platziert werden.

6. Keine Zündquellen

Keine Person, die Arbeiten an einem Kühlsystem ausführt, bei denen Rohre, die entzündbares Kältemittel enthalten, freigelegt werden, darf eine Zündquelle so verwenden, dass eine Brand- oder Explosionsgefahr besteht. Alle möglichen Zündquellen, einschließlich des Rauchens von Zigaretten, sollten in einem angemessenen Abstand vom Ort der Installation, Reparatur, Entsorgung und Beseitigung gehalten werden, bei denen das entflammbare Kältemittel möglicherweise in die Umwelt freigesetzt werden kann. Vor Beginn der Arbeiten muss der Bereich um das Gerät herum untersucht werden, um sicherzustellen, dass keine Brand- oder Entzündungsgefahr besteht. Stellen Sie Rauchverbotsschilder auf.

7. Belüfteter Bereich

Vergewissern Sie sich, dass sich der Raum im Freien befindet oder ordnungsgemäß belüftet ist, bevor Sie sich Zugang zum System verschaffen oder Heißarbeiten durchführen. Ein gewisses Maß an Belüftung ist während der Arbeit aufrechtzuerhalten. Die Belüftung sollte das freigesetzte Kältemittel sicher dispergieren und vorzugsweise nach Außen in die Atmosphäre abgeben.

8. Kontrollen von Kühlanlagen

Wenn elektrische Komponenten ersetzt werden, müssen sie zweckmäßig sein und der korrekten Spezifikation entsprechen. Es sind stets die Richtlinien des Herstellers für die Wartung und Instandhaltung zu beachten. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers.

Bei Anlagen, die mit brennbaren Kältemitteln arbeiten, müssen folgende Prüfungen durchgeführt werden:

• Die Größe der Ladung stimmt mit der Größe des Raumes überein, in dem die kältemittelhaltigen Teile installiert sind;
• Belüftungseinheiten und Auslässe funktionieren einwandfrei und sind nicht verstopft;
• Bei Verwendung eines Zwischenkühlkreislaufs muss kontrolliert werden, ob das Kältemittel auftritt;
• Die Kennzeichnung des Geräts ist weiterhin sichtbar und lesbar. Unleserliche Kennzeichnungen und Zeichen müssen nachgebessert werden;
• Kältemittelleitungen oder -komponenten müssen an einer Stelle eingebaut werden, an der sie wahrscheinlich keinem Stoff ausgesetzt sind, der eine Korrosion von kältemittelhaltigen Komponenten verursachen könnte, es sei denn, die Komponenten sind aus Werkstoffen hergestellt, die von Natur aus korrosionsbeständig oder ausreichend gegen Korrosion geschützt sind.

9. Kontrollen von elektrischen Geräten

Die Reparatur und Wartung elektrischer Komponenten umfasst erste Sicherheitsprüfungen und Teileinspektionsverfahren. Wenn ein Mangel vorliegt, der die Sicherheit gefährden könnte, darf die Stromversorgung erst dann an den Stromkreis angeschlossen werden, wenn dieser zufriedenstellend behoben wurde. Wenn der Mangel nicht sofort behoben werden kann, aber weitere Maßnahmen

erforderlich sind, muss eine geeignete vorläufige Lösung gefunden werden. Dies sollte dem Eigentümer des Geräts mitgeteilt werden, damit alle Parteien informiert sind.

Die vorläufigen Sicherheitsüberprüfungen umfassen

• Kondensatorentladung: dies geschieht auf sichere Weise, um die Möglichkeit einer Funkenbildung zu vermeiden;
• kein Abschirmen von stromführenden elektrischen Komponenten und Leitungen, während das System geladen, wiederhergestellt oder gereinigt wird;
• Kontinuität der Erdung

BESONDERE EMPFEHLUNGEN

• Bereich der Umgebungstemperatur beträgt 5°-35°
• Luftentfeuchter soll auf einer flachen Unterlage gestellt sein, auf einer geräumigen Stele und ohne Hindernisse. Zwischen dem Gerät und der Wand ist Freiraum von mind. 30 cm zu lassen.
• Die Anlage soll nach den innerstaatlichen Installierungsvorschriften installiert werden
• Nach der Aufstellung des Gerätes soll es immer einen freien Zugang zum Stecker des Speisekabels geben.
• Das Gerät ist immer senkrecht zu stellen, damit sich der Verdichter in der richtigen Arbeitslage befindet.
• Die Anlage soll zu keiner Seite umgekippt werden, weil das verschüttete Wasser die Anlage beschädigen kann.
• Das Gerät nicht in der Nähe von Gasen oder anderen entflammbaren Flüssigkeiten benutzen.
• Den Luftaustritt und den Belüftungseintritt nicht bedecken. Auf die Anlage sollen keine schweren Gegenstände gelegt werden
• In der Nähe des Gerätes dürfen keine chemischen Stoffe (Insektizide, Farben) oder andere entflammbare Stoffe zerstäubt werden, weil das zur Verformung des Kunststoffes führen kann. Das Gerät kann elektrisch beschädigt werden.

STROMVERSORGUNG

• Der Stecker des Speisekabels ist gut zu befestigen und darf nicht beschädigt sein.
• Das Gerät darf an die Stromquelle durch keine Strom-Gabelschaltung angeschlossen werden.
• Vor dem Einschalten des Gerätes ist es an die Stromversorgung anzuschließen, dann mit dem ON/OFF Druckschalter einzuschalten.

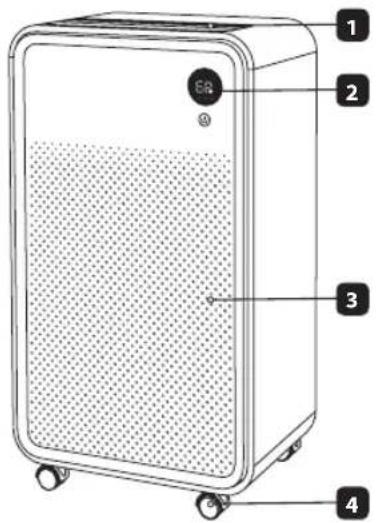

ALLGEMEINE BESCHREIBUNG (bild 1)

VORNE1. Luftauslass2. Steuerungspanel3. Gehäuse4. Rollen

HINTEN5. Griff6. Einlassfilter7. Ständige Wasserableitung8. WasserbehälterZUSÄTZLICHES ZUBEHÖR9. Rohr

TECHNISCHE DATEN

Trocknungsleistung	12l/24h (30°C, RH80%)6,8l/24h (27°C, RH60%)
Nennspannung	AC220-240V, ~ 50Hz
Nennleistung	156W (27°C, RH60%)
Max. Leistung	180W (30°C, RH80%)
Nennstrom	0,88A (27°C, RH60%)
Max. Nennstrom	0,95A (30°C, RH80%)
Wasserbehälter	2l
Geräuschpegel	≤36dB(A)
Luftstrom	120m3/h
Empfohlene Raumfläche 4-25m2
Max. Betriebsdruck auf der Saugseite /Auslassseite	0,7MPa/3,2MPa
Max. zulässiger Druck auf der Seite des hohen/niedrigen Druckes	3,2MPa
Maximaler zulässiger Druck des Wärmetauschers	3,2MPa
Gewicht des Gerätes	12kg
Chemische Bezeichnung	R290/60g
Hermetisch geschlossenes Gerät	ja
Menge des Mittels, das fabrikmäßig hinzugefügt wurde	0,06 kg

EINRICHTUNG

Auswahl der Einstellungsstelle (bild 2)

Die Anlage horizontal auf einer flachen Fläche, auf einem trockenen und räumlichen Platz. In dem Raum ist die Belüftung gesichert. Um die Anlage ist mindestens 20 cm des freien Raumes zu lassen.

Das Wasser sammelt sich in dem Behälter (8). Zur Wasserabführung ist der beigefügte Schlauch (9) einzusetzen. Die Montage ist unter „STÄNDIGE WASSERABFÜHRUNG“ beschrieben.

FUNKTIONIEREN DER ANLAGE

Alle Änderungen der Einstellungen sind mit dem Ton gemeldet. Der Luftstrom aus Luftentfeuchter ist nicht direkt auf den Mensch zu richten. Vor dem Einschalten die Abdeckung von Luftauslauf (3) heben.

• STEUERUNGSPANEEEL (bild 3)

Display 88%

- Bei der eingeschalteten Energieversorgung zeigt es die Feuchtigkeit im Raum, - Bei Funktionsstörungen zeigt es einen Fehlercode.

Die Farbe der Ziffer informiert über die Luftfeuchtigkeit:

• blau – Feuchtigkeit von weniger als 40%,
• grün – Feuchtigkeit zwischen 40 und 60%,
• rot – Feuchtigkeit von mehr als 60%.

Die Anzeige - signalisiert den Füllstand im Wasserbehälter.

Die Anzeige leuchtet rot, wenn der Füllstand von 2 l erreicht wird.

Das Gerät signalisiert das zusätzlich mit einem akustischen Signal und anschließend wird das Gerät abgeschaltet.

Um den akustischen Alarm zu deaktivieren, ist die beliebige Taste zu drücken.

Dann ist der Wasserbehälter zu leeren und wieder in die richtige Position zu bringen.

Anzeige Ⓐ automatisches Programm

In dem Programm hält der Trockner die Feuchtigkeit im Bereich von 47% - 53% aufrecht – der Lüfter arbeitet mit hoher Geschwindigkeit.

Sollte die Umgebungsfeuchtigkeit über 53% liegen, beginnt das Gerät, die Luft bis zur Feuchtigkeit von weniger als 47% zu trocknen.

Der Kompressor kommt dann zum Stillstand und der Lüfter arbeitet noch ca. 30 s lang.

Das Gerät schaltet sich wieder ein, wenn die Feuchtigkeit bis 53% steigt.

Wenn die Umgebungsfeuchtigkeit bei ≤53% nach dem Einschalten liegt, arbeitet das Gerät im Standby-Modus, bis die Feuchtigkeit wieder auf 53% steigt.

Anzeige CNTkontinuierliches Programm

In dem Programm arbeitet der Trockner kontinuierlich, unabhängig von der Luftfeuchtigkeit – der Lüfter arbeitet mit hoher Geschwindigkeit.

Das Programm ist für die Trocknung von Kleidungsstücken oder die Verhältnisse geeignet, die der ständigen Trocknung bedürfen.

Anzeige Nachtmodus

In dem Programm hält der Trockner die Feuchtigkeit im Bereich von 47% - 53% aufrecht - der Lüfter arbeitet mit niedriger Geschwindigkeit.

Die akustischen Signale sind ausgeschaltet. Beim Überfüllen des Behälters kommt das Gerät zum Stillstand. Die Anzeige

, beginnt zu leuchten, der Alarm schaltet sich aber nicht ein.

Sollte die Umgebungsfeuchtigkeit über 53% liegen, beginnt das Gerät, die Luft bis zur Feuchtigkeit von weniger als 47% zu trocknen.

Der Kompressor kommt dann zum Stillstand und der Lüfter arbeitet noch ca. 30 s lang.

Das Gerät schaltet sich wieder ein, wenn die Feuchtigkeit bis 53% steigt.

Wenn die Umgebungsfeuchtigkeit bei ≤53% nach dem Einschalten liegt, arbeitet das Gerät im Standby-Modus, bis die Feuchtigkeit wieder auf 53% steigt.

Taste 🟢dient zum Ein-/Abschalten des Geräts oder zur Auswahl eines Programms.

BEDIENUNG

Inbetriebnahme des Geräts.

Die Taste 🟢drücken.

Wenn das Gerät ans Netz angeschlossen wurde, startet das automatische Programm. Wenn das Gerät mit der Taste abgeschaltet wurde, dann startet das zuletzt ausgewählte Programm.

Um das Gerät abzuschalten, ist die Taste zu drücken und einige Sekunden gedrückt zu halten.

Ziehen Sie nicht den Netzkabel unmittelbar aus der Steckdose heraus, um das unmittelbare Stillsetzen des Geräts zu veranlassen.

Auswahl eines Programms

Das Programm wird durch das mehrfache Drücken der Taste ☐ ausgewählt, bis die entsprechende Anzeige gezeigt wird.

Die Methode der Auswahl ist auf dem bild 5 dargestellt.

ENTLEEREN DES BEHÄLTERS

ACHTUNG:

Das Wasser, das in dem Trocknerbehälter gesammelt ist, ist nicht trinkbar und soll mit den Lebensmittelartikeln nicht in Berührung kommen.

Den Schwimmer nicht aus dem Wasserbehälter herausnehmen; sonst wird der Betrieb

der Anlage nicht gestoppt, wenn der Wasserbehälter befüllt wird. Das Wasser wird übergossen, was zur Beschädigung des Bodens führt.

• Den Wasserbehälter von hinten der Anlage leicht ziehen, er wird herausgeschoben (bild 6).
• Das Wasser aus dem Behälter entleeren.
• Ist der Behälter geschmutzt, mit Wasser reinigen. Zum Reinigen keine aggressiven Reinigungsmittel verwenden. Keine chemischen Lösungsmittel einsetzen (z.B. Benzen, Alkohol, Benzin), da diese die Oberfläche verformen, was zur Leckagen führt.
• Den Behälter in der Anlage in bestimmter Position platzieren. Sonst leuchtet die Befüllungsanzeige rot und die Anlage funktioniert nicht.

STÄNDIGER WASSERABFLUSS (bild 7)

Um den Einsatz mit angeschlossenem ständigem Wasserabfluss in Einsatz zu nehmen:

• Den Wasserbehälter herausnehmen (8)
• Den Gehäuseteil herausnehmen
• Die Rohr in das Wasserabführungsventil einschieben, der in der oberen Teil der Behälterkammer platziert ist.
• Behälter einschieben (8) und die Rohr durch den Austritt einschieben.
• Den zweiten Enden des Rohrs in den Behälter stecken z.B. Eimer.

ACHTUNG:

Das Abflussrohr nie biegen. Der Rohraustritt muss immer unter dem Wasserausflussniveau aus der Anlage sein. Den Wasseraustritt aus der Anlage oder aus dem Rohr nie sperren.

INSTANDHALTUNG

Achtung.

Vor irgendwelchen Wartungs- oder Instandsetzungs-Arbeiten soll das Gerät ausgeschaltet und von der Stromversorgung abgeschaltet werden.

REINIGUNG

Vor der Reinigung ist das Gerät von der Stromversorgung abzuschalten. Das Gehäuse soll mit weichem feuchtem Gewebe gereinigt werden. Lösungsmittel verwenden (z.B. Benzen, Alkohol, Benzin), weil das die Oberfläche beschädigen oder das ganze Gehäuse verformen könnte.

LUFTFILTER

Die Luftfilter sind jede 2 Wochen zu reinigen. Mit Staub blockierte Luftfilter vermindern die Funktionseffektivität des Gerätes.

Die Filter aus dem Gehäuse ausschieben, zerlegen und dann im warmen Wasser (ca. 40°C) mit einem neutralen Detergens waschen. Abspülen, genau abtrocknen lassen und wieder montieren.

Achtung: Die Anlage darf ohne den korrekt einmontierten Filter nicht eingeschaltet werden.

AUFBEWAHREN DER ANLAGE

Ist der Trockner Lange Zeit außer Betrieb gesetzt:

• Das Versorgungskabel aus der Steckdose herausnehmen und rollen.
• Den Wasserbehälter voll entleeren und sich vergewissern, dass Innen kein Wasser gesammelt ist.
• Den Luftfilter herausnehmen und reinigen, trocknen und wieder einstellen.
• Den Trockner auf einer trockenen Stelle, außer Reichweite von Sonnenstrahlen, hoher Temperatur und übermäßiger Staubung aufbewahren.

BEHEBUNG VON STÖRUNGEN

Bevor Sie den Kontakt mit Servicezentrum anknüpfen, sollen Sie die Handlungen der Anlage mit den unteren Beschreibungen vergleichen. Dieses Verzeichnis umfasst typische Situationen, die nicht durch Fehler oder das fehlerhafte Material hervorruft sind.

Störung Mögliche	Ursache Lösung
Anlage funktioniert nicht	Keine Versorgung.	An andere Steckdose anschließen und einschalten.
	Befüllungsanzeiger blinkt.	Prüfen, ob der Wasserbehälter richtig montiert ist oder diesen entleeren.
	Die Raumtemperatur ist unter 5 °C oder über 35 °C.	Die Sicherung zum Schutz der Anlage wirkt. Die Anlage ist für diese Temperaturen nicht geplant.
Trockner-Funktion funktioniert nicht oder die Anlage schaltet sich oft aus/ein	Luftfilter verstopft. Luftfilter gemäß Anleitung reinigen.
	Tür oder Fenster geöffnet. Tür/ Fenster schließen.
	Anlage befindet sich nah der Wärmequelle.	Die Anlage auf kälteren Platz bringen.
	Einlaufkanal oder Auslaufkanal ist verdeckt.	Die Hindernisse aus dem Auslauf- oder Einlaufkanal entfernen.
Die Anlage lärmt	Anlage ist geneigt oder nicht stabil.	Auf ebene, harte Fläche stellen (ohne Oszillationen).
	Luftfilter verstopft. Luftfilter gemäß Anleitung reinigen.
E2	Problem mit dem Feuchtigkeitssensor.	Anmeldung bei einer autorisierten Services-telle.
LO	Feuchtigkeit der Umgebung liegt unter 20%.	Aktivierte Funktion des automatischen Schutzes des Geräts. Entsprechende Betriebsbedingungen sicherstellen.
HI	Feuchtigkeit der Umgebung liegt über 95%.
CL	Schutz vor niedriger Umgebungstemperatur <5°C.
CH	Schutz vor hoher Umgebungstemperatur >35°C.

BETRIEBSTEMPERATUR

Falls die Umgebungstemperatur unter 5°C oder über 35°C liegt, kommt der Trockner zum Stillstand.

AUTOMATISCHE ENTEISUNG

Falls die Umgebungstemperatur im Bereich 5°C bis 16°C liegt, enteist sich der Kompressor automatisch in bestimmten Zeitabständen.

Während der Enteisung kommt der Kompressor zum Stillstand und der Lüfter arbeitet weiter.

UMWELTSCHUTZ

Das Gerät ist aus wieder verwendbaren oder recyclebaren Stoffen gebaut.

Es soll an einer entsprechenden für Recycling elektrischer und elektronischer Geräte zuständigen.

Sammelstelle abgegeben werden.

GARANTIE

Das Gerät ist für den Privatgebrauch im Haushalt bestimmt.

Es darf nicht für berufliche Zwecke benutzt werden.

Bei unrichtiger Bedienung erlischt die Garantie.
