DED7410 - Farbpistole DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	HVLP-Farbspritzgerät
Modell	DED7410
Marke	DEDRA
Betriebsspannung	230 V ~ 50 Hz
Leistungsaufnahme	600 W
Betriebsdruck	0,15–0,35 bar
Luftdurchsatz	700 l/min
Förderleistung	200–300 ml/min
Max. Mediumviskosität	40 Sekunden (DIN-Becher)
Schlauchlänge	1,6 m
Gewicht	3,2 kg
Schutzklasse	II
Schutzart	IP20
Schalldruckpegel (L_pA)	95 dB(A)
Schallleistungspegel (L_WA)	106 dB(A)
Vibrationspegel (a_h)	2,35 m/s²
Behältervolumen	ca. 1 Liter (Aluminium)
Mitgelieferte Düse	1,5 mm
Optionale Düsen (mit Nadel)	1,0 mm (DED74101), 1,8 mm (DED74108)
Geeignete Medien	Wasserbasierte Farben, Beizen, Holzschutzmittel, Grundierungen, Öl-Phthalat-Lacke, Acryl-Lacke, Latexwandfarben (mit Verdünnung)
Reinigung	Nach Gebrauch mit Wasser oder geeignetem Verdünner spülen
Sicherheitshinweis	Vor Wartung Netzstecker ziehen; Gehörschutz empfohlen
Garantie	24 Monate (siehe Garantiekarte)
Lieferumfang	Hauptgerät, Spritzpistole, Alu-Behälter, Schlauch, Traggurt, Korb, Viskositätsbecher, Pumpaufsatz

Häufig gestellte Fragen - DED7410 DEDRA

Welche Farben kann ich mit dem DED7410 verarbeiten?

Das Gerät ist geeignet für wasserbasierte Farben, Beizen, Holzschutzmittel, Metallgrundierungen, Öl-Phthalat-Lacke, Acryl-Lacke und Latexwandfarben. Für dickflüssige Medien ist eine Verdünnung erforderlich.

Wie reinige ich die Spritzpistole?

Entfernen Sie den Netzstecker. Reinigen Sie den Behälter mit Wasser oder einem geeigneten Verdünner. Füllen Sie den Behälter mit Reinigungsmittel, schalten Sie das Gerät ein und sprühen Sie es durch, bis nur noch klares Wasser austritt. Wiederholen Sie den Vorgang bei Bedarf.

Welche Düsengrößen sind verfügbar?

Standardmäßig ist eine 1,5-mm-Düse montiert. Optional erhältlich sind Düsen mit 1,0 mm (DED74101) und 1,8 mm (DED74108) inklusive Nadel. Die 1,0-mm-Düse eignet sich für dünnflüssige Medien wie Beizen, die 1,8-mm-Düse für dickere Medien.

Wie stelle ich die Spritzstrahlform ein?

Die Spritzstrahlform wird durch Drehen des Düsenkopfes an der Pistole eingestellt. Es gibt drei Positionen: vertikal, horizontal und rund (45°-Stellung). Lösen Sie dazu den Sicherungsring und drehen Sie den Aufsatz in die gewünschte Position.

Wie kann ich die Farbmenge regulieren?

Die Farbmenge wird über den Einstellgriff hinten an der Spritzpistole geregelt. Drehen Sie ihn nach rechts, um die Menge zu reduzieren, und nach links, um sie zu erhöhen. Testen Sie die Einstellung auf einer Probefläche.

Was bedeutet die Viskositätsmessung?

Die Viskosität wird mit dem beiliegenden Messbecher gemessen. Füllen Sie den Becher, halten Sie ihn in 15–20 cm Höhe und messen Sie die Zeit, bis der Strahl abreißt. Für das DED7410 darf die Viskosität maximal 40 Sekunden betragen.

Wie wechsle ich die Düse und Nadel?

Schrauben Sie den Fixierring der Düsenhülle ab, nehmen Sie die Hülle ab, lösen Sie die Düse mit dem Schlüssel (13 mm) im Uhrzeigersinn. Neue Düse einsetzen und alles wieder montieren. Für den Nadelwechsel: Entfernen Sie den hinteren Einstellgriff, drücken Sie den Abzug, ziehen Sie die alte Nadel heraus, schieben Sie die neue ein und setzen Sie die Feder und den Griff wieder ein.

Warum tritt kein Medium aus der Pistole aus?

Mögliche Ursachen: Die Düse ist verstopft (reinigen), das Medium ist zu dickflüssig (um 10 % verdünnen), oder der Luftdurchsatz ist zu gering (Drehgriff an der Pistole nach rechts drehen).

Welche Sicherheitsvorkehrungen sind zu beachten?

Vor allen Wartungsarbeiten den Netzstecker ziehen. Tragen Sie einen Gehörschutz, da der Schalldruckpegel 95 dB(A) beträgt. Arbeiten Sie nur in gut belüfteten Räumen und vermeiden Sie offene Flammen.

Wo finde ich Ersatzteile und Service?

Ersatzteile und Reparaturservice erhalten Sie über den DEDRA-Kundendienst (Adresse: ul. 3 Maja 8, 05-800 Pruszków, Polen, E-Mail: [e-mail]) oder über den Händler vor Ort. Geben Sie bei Bestellungen die Chargennummer vom Typenschild an.

BEDIENUNGSANLEITUNG DED7410 DEDRA

DE Aggregat zum spritzlackieren Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

DE Inhaltsverzeichnis

1. Photos und Abbildungen
2. Gerätebeschreibung
3. Einsatzgebiete
4. Einsatzeinschränkungen
5. Technische Daten
6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

15. Garantieurkunde

Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen.

Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

A WARNUNG. Alle mit versehenen Warnungen und alle Hinweise gröndlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen. Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

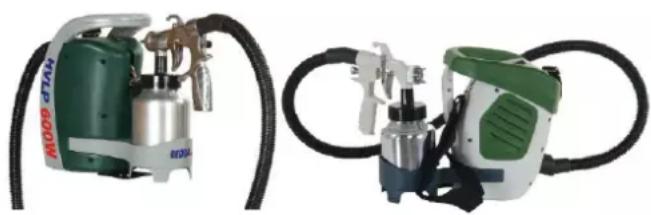

Abb. A: 1.Spritzpistole, 2.Ein/Aus-Schalter, 3.Schultergurt, 4.Kunststoffschlauch, 5.Aggregat, 6.Tankkorb, 7.Aluminiumtank.

3. Gerätebestimmung

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen. Das HVLP-Farbspritzgerät (High Volume Low Pressure - hohes Volumen bei niedrigem Druck, nicht mehr als 0,7 bar) ist ein Produkt zum Spritzen von Farben auf Wasserbasis, Beizen, Holzschutzmitteln, Metallgrundierungen, Öl-Phthalat-Lacken, Acryl-Lacken, die für Spritzlackierungen bestimmt sind. Das Gerät eignet auch zum Verspritzen von Latexwandfarben, wobei sich die zu entsprechender Farbenverdünnung bzw. Aggregatfunktion notwendige Verdünnermenge größer als die vom Hersteller empfohlene erweisen kann.

Das Elektrowerkzeug kann mit unterschiedlich dimensionierten Düsen (1mm, 1.5mm, 1.8mm, 2.5 mm) zum Einsatz kommen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden".

Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung.

Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprü-che.

Das Anschlusssystem der Baugruppen ist an Spritzpistole mit einem Mediumsbehälter und einer Blasvorrichtung angepasst. Das Elektrowerkzeug kann nicht für Laugen oder säurehaltige bzw. Fremdmaterial oder

Chemielösemittel enthaltende Stoffe verwendet werden. Willkürliche Änderungen am mechanischen bzw. Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden“.

Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formilätserklärung.

Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Zulässige Betriebsbedingungen

S1 - Dauerbetrieb

5. Technische Daten

Model	DED7410	DED7413
Betriebsspannung [W]	230
Frequenz [Hz]	50
Nennleistungsaufnahme [W]	600	700
Betriebsdruck [Bar]	0,15-0,35	0,15-0,35 bar
Schlauchlänge [m]	1,6	1,5
Luftströmmenge[l/min]	700	1650
Geschwindigkeit der Mediumversorgung [ml/min]	200-300	250-350
Max. Mediumsviskosität [s]	40	90
Schwingungspegel gemessen am Handgriff [m/s2]	2,35	<2,5
Messunsicherheit K [m/s2]	1,5	1,5
Lärmemission:
Schalldruckpegel L_pA [dB(A)]	95	74
Schallleistungspegel L_WA [dB(A)]	106	85
Messunsicherheit ( K_pA )/ (K_WA) [dB(A)]	3	3
Gewicht [kg]	3,2	3,3
Schutzart	II	II
Schutz gegen Direktzugriff	IP20	IP20

und den Vibrationen

Der Gesamtwert der Vibrationen a _h und die Messunsicherheit wurden nach EN 60745-1ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach EN 60745-1, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

ACHTUNG Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Vibrations- kann auch für eine Erstbeurteilung der Vibrations- verwendet werden Der Vibrations- kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

ACHTUNG Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Behälter füllen vor Anstricharbeiten

Die Spritzpistole besteht aus Behälterdeckel, Mediumansaugrohr und Behälter. Den Alu-Behälter mit ca. 1 l Volumen (Abb. A.7) mit entsprechendem Medium befüllen und den Deckel an Behälter anschrauben. Medium und Verdünnungsmittel müssen zueinander passen. Wird ein dem Herstellerhinweis nicht entsprechender Verdünner verwendet, kann es zum Verstopfen der Spritzpistole kommen. Nur Farben einsetzen, die zum Spritzanstrich geeignet sind. Der entsprechende Hinweis wird vom Hersteller immer am Gebinde angegeben.

Montage

Der Zusammenbau kann nur bei gezogenem Stromstecker erfolgen. Um das Gerät zum Einsatz vorzubereiten, ist das Hauptgerät mit der Pistole über den Schlauch zu verbinden. Auf beiden Schlauchenden befinden sich Anschlussstutzen. Der Stutzen mit größerem Durchmesser ist in das Sitzloch des Hauptgerätes und das andere Ende in das Sitzloch der Spritzpistole (am oberen Griffende, siehe Abb. D) einzustecken. Bei Spritzgeräteeinsatz im Rauminneren ist darauf zu achten, die Oberfläche gegen Verschmutzung zu sichern. Das Ihnen gelieferte Gerät ist mit einem Traggurt versehen. Zusätzlich befindet sich ein Plastikkorb zur Ablage der Spritzpistole im Zubehör, der durch Einschieben der Griffschenkel in den Plastikkörper anzubringen ist.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
<700	0,75	6

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird".

Nach der Montage des Sets den Ein/Aus-Schalter auf der Oberseite des Gehäuses des Hauptgeräts drücken. Durch Drücken des Wippschalters in Position „l“ wird das Gerät gestartet. Durch Drücken des Schalters in Position "0" wird das Gerät ausgeschaltet.

9. Gerätegebrauch

Oberflächenaufbereitung zum Spritzauftrag

Vor dem Lackieren ist die Oberflächenaufbereitung zu berücksichtigen. Die Oberfläche muss sauber und trocken sein. Nicht auf fetten Oberflächen lackieren. Glatte Oberflächen sind zuerst z.B. mit feinem Schmiergelpapier zu mattieren und dann der Staub zu entfernen.

Spritzmedium

Vor Verarbeitung ist die Viskosität des Mediums (gemessen in Sekunden) mit entsprechendem, dem Gerät beigelegten Messbecher zu prüfen. Der Becher ist aufzufüllen und in eine Höhe von ca. 15-20 cm zu bringen (Loch verschlossen). Dann ist das Loch freizumachen und die Zeit zu messen, wie lange der Durchfluss noch stetig bleibt. Bei dessen Abbrechen ist die Messung zu beenden. Die abgelesene Zeit steht für Viskosität. Mit dem Gerät können Lacke, Beizen etc. mit einer Viskosität bis zu 30s für DED7410 und 90s für DED7413 bzw. Farben mit einer Verdünnung bis zu 20% (nach Empfehlungen des Herstellers) verspritzt werden. Medien mit einer Verdünnung von unter 10%, 5% und einer Viskosität von über 40s für DED7410 und 90s für DED7413 können nicht ordnungsgemäß zerstäubt werden. Wandfarben können mit dem Gerät nur dann einwandfrei aufgetragen werden, wenn die Verdünnermenge die Herstellerwerte übersteigt (versuchsweise zu ermitteln), z.B.: 1) Beckers Vaggfarg, einwandfreie Funktion bei einer Verdünnung von ca. 30% 2) Decoral Acrylic W, einwandfreie Funktion bei einer Verdünnung von ca. 10%, 3) Luxens, einwandfreie Funktion bei einer Verdünnung von ca. 20%, 4) Magnat, einwandfreie Funktion bei einer Verdünnung von ca. 10%. Vor dem Lackieren ist ein Versuch auf Karton, Pappe, Sperrholz etc. vorzunehmen.

Lackieren/Spritzauftragen

Die HVLP-Technik zeichnet sich durch ihre Effizienz aus. Das Gerät ist zum Lackieren bei drei Einstellungen der Spritzstrahlform (Abb. G), d.h. Vertikal-, Horizontal- und Rundstrahl geeignet. Das Positionieren des Mediumstrahls besteht darin, den Sicherungsring an der Spritzpistole loszuschrauben und dann der Aufsatz mit zwei Düsen in entsprechende Position umzudrehen. Bei horizontal eingestellten Flügeln wird der Mediumsstrahl senkrecht und bei deren vertikaler Einstellung flach positioniert. Eine Schräge Einstellung der Flügel (45 Grad) ergibt runde Spritzstrahlform. Es ist zu beachten, dass der Spritzvorgang nicht bis zum Äußersten abläuft, weil dies zu einer ungleichmäßigen Verteilung des Mediums über die Oberfläche führen kann. Das sich am Düsenende ansammelnde (angetrocknete) Medium ist mit entsprechendem Verdünner zu beseitigen.

Spritzpistole

Der Zerstäubungsgrad wird über den Einstellgriff hinten an der Spritzpistole verstellt. Die entsprechende Mediumsmenge wird wie folgt eigestellt: Durch Rechtsdrehen wird die Farbspritzmenge reduziert (den Zulauf bis zum Anschlag unterdrücken)

Den Abzug gedrückt haltend, den Einstellgriff langsam aufdrehen (siehe Abb. E) bis die entsprechende Mediumsmenge an der Testoberfläche erreicht wird. Die Bewegung der Pistole während des Spritzauftrags muss gleichmäßig sein. Der Düsenabstand von der Oberfläche beim Auftrag hat ca. 30cm zu betragen. Für eine größere Auftragsbreite bzw. Lackzuführung ist die 1.8 mm Düse einzusetzen (für dickere Medien verwenden). Die 1.5mm Düse ist eine Allzweckdüse. Die 1.0mm Düse wird für den Auftrag von Beizen, Wasserlacken und Grundfarben empfohlen.

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Farbspritzpistole

Die Pistole ist mit entsprechendem Verdünner (z.B. Wasser) zu reinigen. Für eine hohe Lebensdauer des Gerätes ist dieses nach jedem Lackiervorgang unbedingt zu reinigen.

1. Der Behälter ist vom Medium zu reinigen und mit Verdünner (z.B. Wasser) zu befüllen

2. Die Spritzpistole fest anschrauben

3. Das Hauptgerät einschalten, die Spritzpistole in leeren Behälter richten und die Zerstäubung des Reinigungsmittels starten.

4. Ist der Behälter entleert worden, diesen mit Verdünner erneut befüllen und den Vorgang wiederholen.

5. Die Tätigkeiten solange wiederholen bis nur reiner Verdünner (Wasser) aus der Pistole auszutreten beginnt.

6. Den Behälter immer sauber halten.

7. Die Nadeldichtung (im Pistolengriff) wiederkehrend nachprüfen.

Strahlregelung

Die Verstellung der Spritzstrahlform erfolgt durch Positionswechsel der Lasche mit Düsen an der Spritzpistole.

Spritzstrahl waagerecht, senkrecht, rund (s. Abb. G): Spritzstrahlform.

Austausch Düse und Nadel

1. Den Fixierring der Düsenhülle abschrauben.

2. Düsenhülle abnehmen.

3. Düse mit dem Schlüssel 13 (im Uhrzeigersinn) abschrauben, neue Düse anbringen und die Tätigkeiten in Schritten von 3 bis 1 durchführen.

Danach:

1. Den Stahl-Regeldrehgriff für Nadelvorsprung hinten an der Pistole herausschrauben.

2. Den Abzug so drücken, dass die Nadel ausfährt (diese herausziehen)

3. Nadel vom Satz (Düse + Nadel) einschieben

4. Die Feder einlegen und den Stahl-Drehgriff festschrauben

Empfohlene Accessoires

Für DED7410: Das Spritzgerät DED7410 ist standardmäßig mit einer 1,5mm Düse ausgestattet. Zusätzlich können Düsen mit Durchmessern 1,0mm-DED74101; 1,5mm-DED74105; 1,8mm-DED74108 samt Nadel dazugekauft werden.

Für DED7413: Das Spritzgerät DED7413 ist mit einer 1.8mm und einer 2.5mm Düse ausgestattet. Zusätzlich können Düsen mit Durchmessern 1,0mm-DED74131; 1,5mm-DED74133; 1,8mm-DED74135; 2,5mm-DED74138 samt Nadel dazugekauft werden.

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-N ^2 und die Teilenummer gemäß der Übersichtszeichnung anzugeben. Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durchgeführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

! ACHTUNG
Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

PROBLEM	URSACHE	LÖSUNG
Medium deckt nicht	Mediumsmenge unzureichend	Drehgriff an Spritzpistole links abschrauben
	Medium dickflüssig	Medium um 10% verdünnen
Starker Lacknebel	Abstand von der Oberfläche zu groß	Abstand auf 30cm reduzieren
	Medium zu dünnflüssig	Luftdurchsatz durch Linksdrehen des Drehgriffs an der Pistole reduzieren
Mediumsstrahl zu schwach	Medium dickflüssig	Medium um 10% verdünnen
	Luftdurchsatz zu schwach	Den Durchsatzregelgriff an der Pistole nach rechts drehen
	Düse verunreinigt	Düse reinigen

13. Gerätekomponenten

DED7410: 1. Hauptgerät – 1 Stück; 2. Spritzpistole – 1 Stück; 3. Korb für Behälter mit Pistole – 1 Stück; 4. Traggurt – 1 Stück; 5. Alu-Behälter – 1 Stück; 6. Viskositätsmessbecher – 1 Stück; 7. Pumpaufsatz – 1 Stück; 8. Schlauch – 1 Stück

DED7413: 1. Hauptgerät – 1 Stück; 2. Spritzpistole – 1 Stück; 3. Korb für Behälter mit Pistole – 1 Stück; 4. Traggurt – 1 Stück; 5. Alu-Behälter – 1 Stück; 6. Viskositätsmessbecher – 1 Stück; 7. Pumpaufsatz – 1 Stück; 8. Düse 2,5 mm – 1 Stück; 9. Düse 1,8 mm (in der Pistole) – 1 Stück

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das

richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

[Aggregat zum spritzlackieren]

Katalognummer: DED7410 / DED7413 Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers:

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Aggregat zum spritzlackieren	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung; b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;

d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

1. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. [phone], fax [phone]
www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Mențiuni cu privire la reparațiile efectuate / Vermerke über ausgeführte reparationen

Data zgłoszenia do naprawy / Datum nahlásení k opravě / Dátum odovzdania do opravy / Alidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma / Data predării la reparație / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Data efectuării reparației / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis wykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Domeniul de reparație, descrierea operațiilor de reparație / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja parakst s / A javílást végző aláírása / Semnátura persoanei care a efectuat reparația / Unterschrift der die Reparatur ausführenden Person
