DED8868LED - Wasserpumpe DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Wasserpumpe
Marke	DEDRA
Modell	DED8868LED
Spannung	220-240 V
Frequenz	50 Hz
Leistung	750 W
Max. Förderhöhe	35 m
Max. Durchfluss	5000 l/h
Max. Tauchtiefe	7 m
Schutzart	IP68
Gehäusematerial	Kunststoff (PP)
Laufradmaterial	Kunststoff (PP)
Kabellänge	10 m
Stecker	Schuko-Stecker
Gewicht	ca. 5,5 kg
Abmessungen (L x B x H)	ca. 25 x 18 x 35 cm
Trockenlaufschutz	Ja (automatische Abschaltung)
LED-Anzeige	Betriebs- und Störungsanzeige
Schwimmerschalter	Ja (einstellbar)
Anschlussgröße	1 Zoll (25 mm) Innengewinde
Korngröße	bis zu 1 mm
Medientemperatur	bis 35 °C
Reinigung	Gehäuse mit feuchtem Tuch abwischen; Sieb regelmäßig reinigen
Ersatzteile	Verfügbar über DEDRA Kundendienst
Reparatur	Durch autorisiertes Fachpersonal

Häufig gestellte Fragen - DED8868LED DEDRA

Wie schalte ich die Pumpe DED8868LED ein?

Schließen Sie die Pumpe an eine 230V-Steckdose an. Die LED leuchtet grün, wenn die Pumpe betriebsbereit ist. Bei automatischem Modus schaltet der Schwimmerschalter die Pumpe ein, wenn der Wasserstand steigt.

Was bedeuten die LEDs an der Pumpe?

Grüne LED: Betriebsbereit. Rote LED blinkt: Störung (z.B. Trockenlauf, Überhitzung). Rote LED dauernd: Werkseinstellungen nötig. Einzelheiten entnehmen Sie bitte der Anleitung.

Kann ich die Pumpe für Schmutzwasser verwenden?

Nein, die DED8868LED ist für klares Wasser ausgelegt. Die maximale Korngröße beträgt 1 mm. Für Schmutzwasser verwenden Sie bitte eine Schmutzwasserpumpe.

Warum läuft die Pumpe nicht an?

Mögliche Ursachen: Stromausfall, defekte Sicherung, Trockenlaufschutz aktiviert, Schwimmerschalter blockiert oder Pumpe nicht richtig eingetaucht. Überprüfen Sie die Stromversorgung und die Position der Pumpe.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vom Stromnetz. Entfernen Sie das Sieb und spülen Sie es mit klarem Wasser. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Keinesfalls aggressive Reinigungsmittel verwenden.

Kann ich die Pumpe im Dauerbetrieb lassen?

Ja, die Pumpe ist für Dauerbetrieb ausgelegt, solange sie nicht trocken läuft. Der integrierte Trockenlaufschutz schaltet die Pumpe bei Wassermangel automatisch ab.

Wie stelle ich den Schwimmerschalter ein?

Der Schwimmerschalter hat eine einstellbare Schnur. Je kürzer die Schnur, desto früher schaltet die Pumpe ein und aus. Achten Sie darauf, dass der Schalter frei beweglich bleibt.

Welches Kabel ist erforderlich?

Die Pumpe wird mit einem 10 m langen Kabel mit Schuko-Stecker geliefert. Bei Verlängerungen muss der Kabelquerschnitt mindestens 1,5 mm² betragen.

Wie kann ich die Pumpe für den Winter lagern?

Entleeren Sie die Pumpe vollständig und lagern Sie sie trocken und frostfrei. Reinigen Sie sie vor der Einlagerung. Frost kann das Gehäuse beschädigen.

Wo finde ich Ersatzteile für die DED8868LED?

Ersatzteile erhalten Sie über den DEDRA Kundendienst oder autorisierte Händler. Halten Sie die Modellnummer bereit. Die Reparatur sollte von Fachpersonal durchgeführt werden.

BEDIENUNGSANLEITUNG DED8868LED DEDRA

Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

1. Zdjęcia i rysunki


A

B

C

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete

4. Einsatzeinschränkungen

5. Technische Daten

6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

15. Garantieurkunde

Die Konformitätserklärung ist bei Dedra Exim Sp. z o.o. einsehbar. Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

! ACHTUNG

WARNUNG. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen.

Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

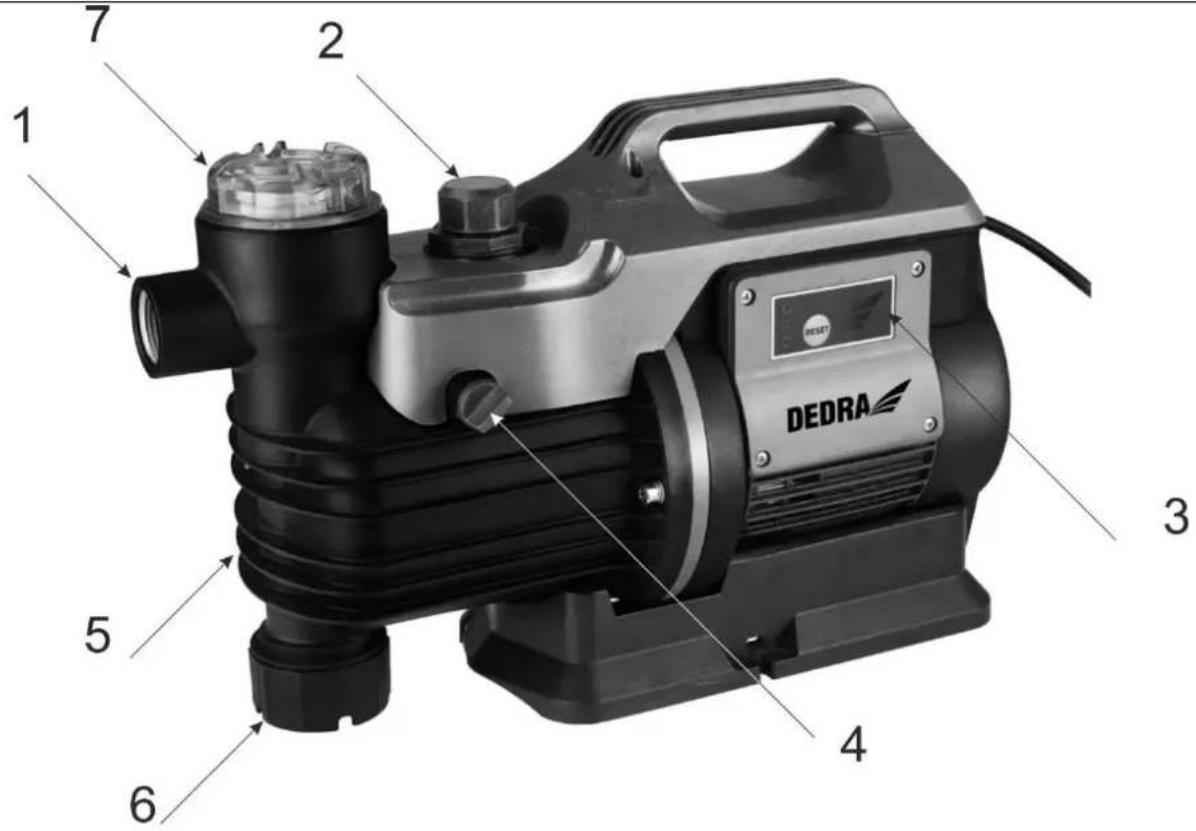

Abb. A: 1. Sauganschluss, 2. Druckanschluss, 3. Bedienfeld, 4. Manometeranschluss, 5. Ablassanschluss, 6. Revisionsöffnung mit Rückschlagventil, 7. Filterkammer

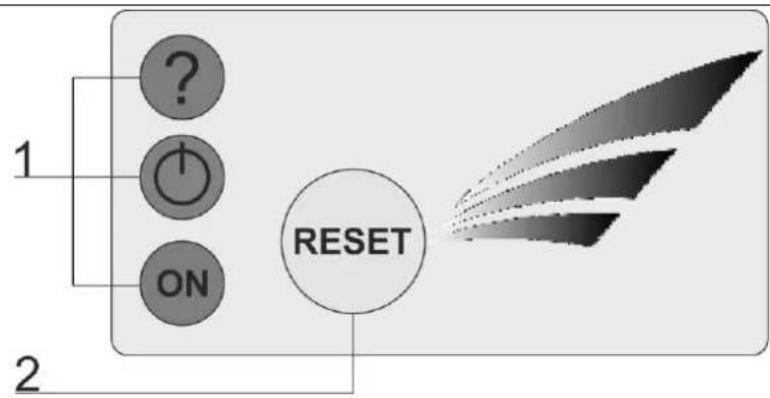

Abb. B. 1. Kontrolldioden, 2. Schaltertaste

3. Gerätebestimmung

Das Gerät ist eine Laufradpumpe, die den Druck von sauberem Wasser in Hydrauliksystemen erhöhen soll. Die Pumpe kann zum Pumpen von Wasser, zur Bewässerung, Bewässerung usw. verwendet werden.

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden“.

Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung.

Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Die Pumpe darf nicht zum Pumpen anderer Medien als sauberem Wasser verwendet werden. Die Pumpe darf nicht in Trinkwasseranlagen eingesetzt werden.

Zulässige Betriebsbedingungen

Nur für sauberes Wasser mit einer maximalen Temperatur von 35 °C verwenden. Vor dem Einfrieren schützen.

1. Technische Daten

Modell	DED8866LED
Nennspannung [V / Hz]	230 / 50
Nennleistung [W]	850
Maximale Förderhöhe [m H2O]	38
Maximale Saughöhe [m H2O]	8
Maximaler Aufwand [l/h]	3600
Sicherheitsniveau	IPX4
Schutzklasse gegen elektrischen Schlag	1
Maximale Temperatur des Fördermediums [°C]	35
Anschluss des Auslassanschlusses ["]	1
Deklariertes Niveau von Lwa [dB]	76

6. Vorbereitungen vor dem Einsatz

! ACHTUNG

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Stellen Sie die Pumpe so auf, dass sie so nah wie möglich am unteren Tank (horizontal) und so nah wie möglich am Wasserstand im unteren Tank (vertikal) ist.

Die Installation der Pumpe ist nicht zulässig, wenn die geometrische Saughöhe (Abstand zwischen der Pumpenachse und dem Wasserstand im unteren Tank) 7 m überschreitet. Die maximale Saughöhe der Pumpe (ausgedrückt in Metern Wassersäule) kann jedoch höher sein (siehe technische Daten) Halten Sie den Strömungswiderstand ein.

Wenn die Pumpe dauerhaft verlassen werden soll, muss unter der Pumpe ein Fundament oder eine andere Art von stabiler Basis vorgesehen werden, an der die Pumpe angebracht werden kann. Wenn die Pumpe dauerhaft im Freien installiert ist, sollte ein Dach oder eine andere Art von Abdeckung vorgesehen werden, um das Gerät vor Regen zu schützen. Das Pumpsystem sollte mit einem Rückschlagventil und einem Wasserfilter (nicht im Lieferumfang enthalten) ausgestattet sein.

Pumpe in das System

Pumpendüsen sind mit Zoll-Innengewinden der Größe 1 " versehen. Schließen Sie die Pumpe gemäß dem Stand der Technik an das Rohrleitungssystem an und denken Sie daran, die Anschlüsse und den Drucktest vor dem ersten Gebrauch abzudichten.

System Saugseite

Auf der Saugseite des Pumpensystems muss sich ein Rückschlagventil befinden, vorzugsweise am Ende der Saugleitung (unter dem Wasserstand im unteren Tank). Wenn das Wasser im unteren Tank verschmutzt ist, müssen am Ende der Saugleitung Vorfilter verwendet werden.

Um das Pumpsystem vor Lufteinschlüssen zu schützen, sollte das Ende der Saugseite mit einem Rückschlagventil und einem Vorfilter niedriger sein als der Wasserstand im unteren Tank (dieser Abstand hängt von der Form des Tanks und der Geschwindigkeit der Wasseroberfläche ab, die während des Abpumpens abfällt, sollte mit einem geeigneten Plan geplant werden Überschuss). Um die Pumpe und das System vor mechanischen Beschädigungen und der Ansammlung von Verunreinigungen in den Armaturen zu schützen, wird empfohlen, auf der Saugseite einen zusätzlichen Wasserfilter zu verwenden (genauer als der ursprüngliche Filter mit einem entsprechend ausgewählten Netz). Vermeiden Sie auf der Saugseite die Verwendung von Armaturen und Elementen, die den Strömungswiderstand erhöhen können. Dies gilt für Elemente wie: Durchmesserreduzierung, Drosselöffnungen, teilweise geschlossene Absperrventile, flexible Schläuche ohne Panzerungsverstärkung usw. Übermäßige Drosselung des Durchflusses auf der Saugseite der Pumpe führt zu Kavitation am Laufrad und zur Beschädigung der Pumpe!

Systemüberflutung

Nach der Installation des gesamten Pumpensystems muss die Pumpe vorgefüllt werden. Schrauben Sie den Einfüllstopfen ab (Abb. A, 7) und gießen Sie vorsichtig Wasser ein. Zur Erleichterung nehmen Sie den Filter heraus und drücken leicht (mit einem Werkzeug ohne scharfe Spitze, z.B. mit dem Kopf einer langen Schraube) auf das unter dem Filter befindliche Rückschlagventil. Zum Ansaugen des Systems sind 2 Liter (Kopfvolumen) unter Berücksichtigung des Fassungsvermögens der Rohre auf der Saugseite erforderlich. Verschließen Sie nach dem Gießen den Füllzapfen fest mit einem Stopfen.

Das Gerät ist betriebsbereit

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
700÷1400	1	10

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird".

Betriebsmodi des Geräts

Die Pumpe kann in zwei Modi arbeiten. Standardmäßig ist Modus B eingestellt, bei dem sich die Pumpe nach dem Einstecken des Steckers in eine Steckdose automatisch einschaltet. Bei Stromausfall und Rückkehr zur Netzspannung, Ziehen und Einstecken des Steckers in die Steckdose schaltet sich die Pumpe automatisch ein, auch wenn sie sich in einem der Notbetriebsarten befand. Um die Pumpe auszuschalten, drücken Sie den Netzschalter auf dem Bedienfeld. Im B-Modus ist es möglich, die Pumpe mit einem Timer (Timer) zu steuern, der die Stromversorgung der Steckdose ein- und ausschaltet. Die zweite Option ist der A-Modus, bei dem sich die Pumpe nach dem Anschließen des Steckers an die Steckdose oder nach Spannungsverlust und -wiederkehr in der Steckdose nicht automatisch einschaltet. Drücken Sie kurz die Schalttaste, um die Pumpe einzuschalten. Der Zeitplan-Timer kann in diesem Modus nicht verwendet werden. Um zwischen den Modi zu wechseln, halten Sie die Power-Taste > 8 Sekunden gedrückt, bis alle 3 LEDs gleichzeitig blinken. Die Pumpensteuerung merkt sich den eingestellten Modus, bis er wieder umgeschaltet wird.

9. Gerätegebrauch

Einschalten der Pumpe

A-Modus - Nach dem Anschließen der Pumpe an die Stromversorgung leuchten alle 3 LEDs dauerhaft, was die Betriebsbereitschaft signalisiert. Um die Pumpe einzuschalten, drücken Sie den Schalterknopf (Abb. B, 2). Der Betrieb der Pumpe wird durch eine grüne Diode signalisiert, die dauerhaft leuchtet. Modus B - Nach dem Anschließen der Pumpe an die Stromversorgung schaltet sie sich automatisch ein, die grüne LED leuchtet kontinuierlich. Um die Pumpe auszuschalten, drücken Sie den Schalter (Abb. B, 2), alle 3 LEDs leuchten dauerhaft, was bedeutet, dass sie betriebsbereit ist.

Erkennung des Schließens und Öffnens von Auslassventilen

Wenn die Ventile geschlossen sind, erkennt die Pumpensteuerung keinen Durchfluss und einen Druckanstieg im Kopf und die grüne LED beginnt 5 Sekunden nach dem Schließen der Ventile zu blinken. Nach weiteren 10 Sekunden, wenn der Durchfluss nicht wieder aufgenommen wurde, erlischt die grüne LED, die Pumpe schaltet den Motor ab und die orange LED bleibt an. Wenn die Ventile geöffnet werden und der Druck im Pumpenkopf auf 1,5 bar sinkt, nimmt die Pumpe den Betrieb wieder auf (die orange LED erlischt, die grüne LED leuchtet dauerhaft).

Wenn sich die Pumpe innerhalb von 15 Minuten 40 Mal aus- und automatisch startet, geht das Gerät in den Notzustand, was durch 3-maliges Blinken der roten LED pro Sekunde signalisiert wird. Um die Pumpe im Notbetrieb neu zu starten, drücken Sie den Schaltknopf (Abb. B, 2). Wenn die Pumpe weiterhin stoppt und wieder anläuft, obwohl die Ventile geschlossen bleiben, liegt ein Leck im System auf der Druckseite vor. Trennen Sie die Pumpe vom Stromnetz und verschließen Sie die Druckanschlüsse, bevor Sie wieder mit den Arbeiten beginnen.

Trockenlauferkennung

Die Pumpensteuerung erkennt Trockenlauf (Luft in der Anlage auf der Saugseite). Wenn die Pumpe nicht richtig angesaugt wurde, liegt ein Problem mit dem Rückschlagventil auf der Saugseite vor (Ventilschaden, Wasserstandsabfall im unteren Tank unterhalb des Rückschlagventils) oder die Installation auf der Saugseite ist undicht, in diesem Fall, 40 Sekunden nach dem Trockenlauf geht die Pumpensteuerung an, erkennt sie - die grüne und orange LED leuchten dann dauerhaft. Nach 3 Minuten des Versuchs, Wasser anzusaugen, schaltet sich die Pumpe aus, die grüne und die orangefarbene LED erlöschen und die rote LED beginnt alle 1 Sekunde zu blinken. Nach 30 Sekunden unternimmt die Pumpe einen zweiten Versuch, Wasser anzusaugen - die rote LED hört auf zu blinken, und wenn noch Trockenlauf vorhanden ist, leuchten die grüne und orange LED dauerhaft. Bei erfolglosem Saugversuch schaltet sich nach weiteren 3 Minuten die Pumpe aus, die grüne und orange LED erlöschen und die rote LED leuchtet dauerhaft. Dies bedeutet abgesicherter Modus. Anschließend kann die Pumpe durch Drücken des Schaltknopfes (Abb. B, 2) neu gestartet werden. Geht die Pumpe immer noch in den Notbetrieb, prüfen Sie, ob der Pumpenkopf und die Saugseite der Anlage ordnungsgemäß mit Wasser gefüllt sind, ob keine Undichtigkeiten vorliegen, eventuelle Probleme mit dem Rückschlagventil - Beheben Sie die Störungen, bevor Sie mit den Arbeiten fortfahren

Diagramm der Pumpenstatussignalisierung

LEDs	Pumpenstatus
Alle 3 LEDs leuchten dauerhaft.	Pumpe aus, betriebsbereit. Die Pumpe kann mit dem Schalterknopf eingeschaltet werden.
Alle 3 LEDs blinken jede 1 Sekunde.	Die Schalttaste wurde > 8 Sekunden gedrückt, der Modus wurde geändert (siehe: Gerätebetriebsarten).
Die grüne LED leuchtet dauerhaft.	Die Pumpe läuft normal.
Die grüne LED blinkt.	Geschlossene Ventile oder blockierter Förderstrom, die Pumpe hat einen Druckanstieg und keinen Förderstrom festgestellt. Die Pumpe versucht 10 Sekunden lang zu laufen.
Die orangefarbene LED leuchtet dauerhaft.	Die Pumpe hat erkannt, dass die Ventile geschlossen sind, hat aufgehört zu laufen und befindet sich im Standby-Modus. Die Fähigkeit, nach dem Öffnen der Ventile zur Arbeit zurückzukehren.
Grüne und orangefarbene LEDs leuchten dauerhaft.	Pumpe hat Trockenlauf erkannt, Saugversuch 3 Minuten lang.
Die rote LED blinkt jede Sekunde.	Der erste Saugversuch ist nicht erfolgreich, nach 30 Sekunden unternimmt die Pumpe einen zweiten Saugversuch.
Die rote LED leuchtet dauerhaft.	Sicherheitsmodus. Der zweite Versuch, Wasser aufzusaugen, ist fehlgeschlagen. Sie können die Pumpe mit dem Schalter einschalten.
Die rote LED blinkt 3 mal pro Sekunde.	Sicherheitsmodus. Die Pumpe schaltete sich 40 Mal in 15 Minuten automatisch aus und wieder ein. Das System druckseitig ist undicht oder die Ventile schließen und öffnen zu häufig Sie können die Pumpe mit dem Schalter einschalten.

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Die Pumpe ist wartungsfrei. Wenn die Pumpe im Freien installiert ist und zerlegt und bewegt werden muss, um sie vor dem Einfrieren zu schützen, lassen Sie das Wasser über den Abflussanschluss aus dem System ab (Abb. A, 4). Lösen Sie die Ablassschraube, öffnen Sie die Ventile auf der Auslassseite des Systems (um das System zu entlüften und das Ablassen des Wassers zu erleichtern). Zerlegen Sie dann die Pumpe, trocknen Sie sie gründlich ab und lagern Sie sie zur Lagerung.

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung

Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Reparatur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem	Ursache	Lösung
Das Gerät funktioniert nicht	Das Netzkabel ist falsch angeschlossen oder beschädigt.	Schieben Sie den Stecker weiter in die Steckdose und überprüfen Sie das Netzkabel. Bei Beschädigung des Netzkabels senden Sie das Gerät an das Servicecenter.
	An der Steckdose liegt keine Spannung an.	Überprüfen Sie die Spannung in der Steckdose. Überprüfen Sie, ob die Sicherung nicht durchgebrannt ist.
	Schwimmerschalter defekt.	Erforderlich, um den Switch durch einen neuen zu ersetzen - senden Sie das Gerät an den Dienst.
	Wärmeschutz hat ausgelöst.	Drücken Sie die Taste an der Wärmeschutzbox.
Der Motor läuft, aber die Pumpe fördert kein Wasser	Auslass geschlossene Ventile	Öffnen Sie die Ventile
	Flexibler Schlauch im System geknickt oder Durchfluss blockiert	Trennen Sie das System, ersetzen Sie den flexiblen Schlauch durch einen Schlauch mit ausreichender Festigkeit und beseitigen Sie die Verstopfung
	Verstopfte Wasserfilter	Filter reinigen, Durchfluss entsperren
	Luft in der Pumpe	Überprüfen Sie die Dichtheit des Systems, prüfen Sie, ob das Rückschlagventil ordnungsgemäß funktioniert. Ersetzen Sie gegebenenfalls die fehlerhaften Elemente und füllen Sie das System nach
	Pumpenlaufrad beschädigt	Lassen Sie das Gerät warten

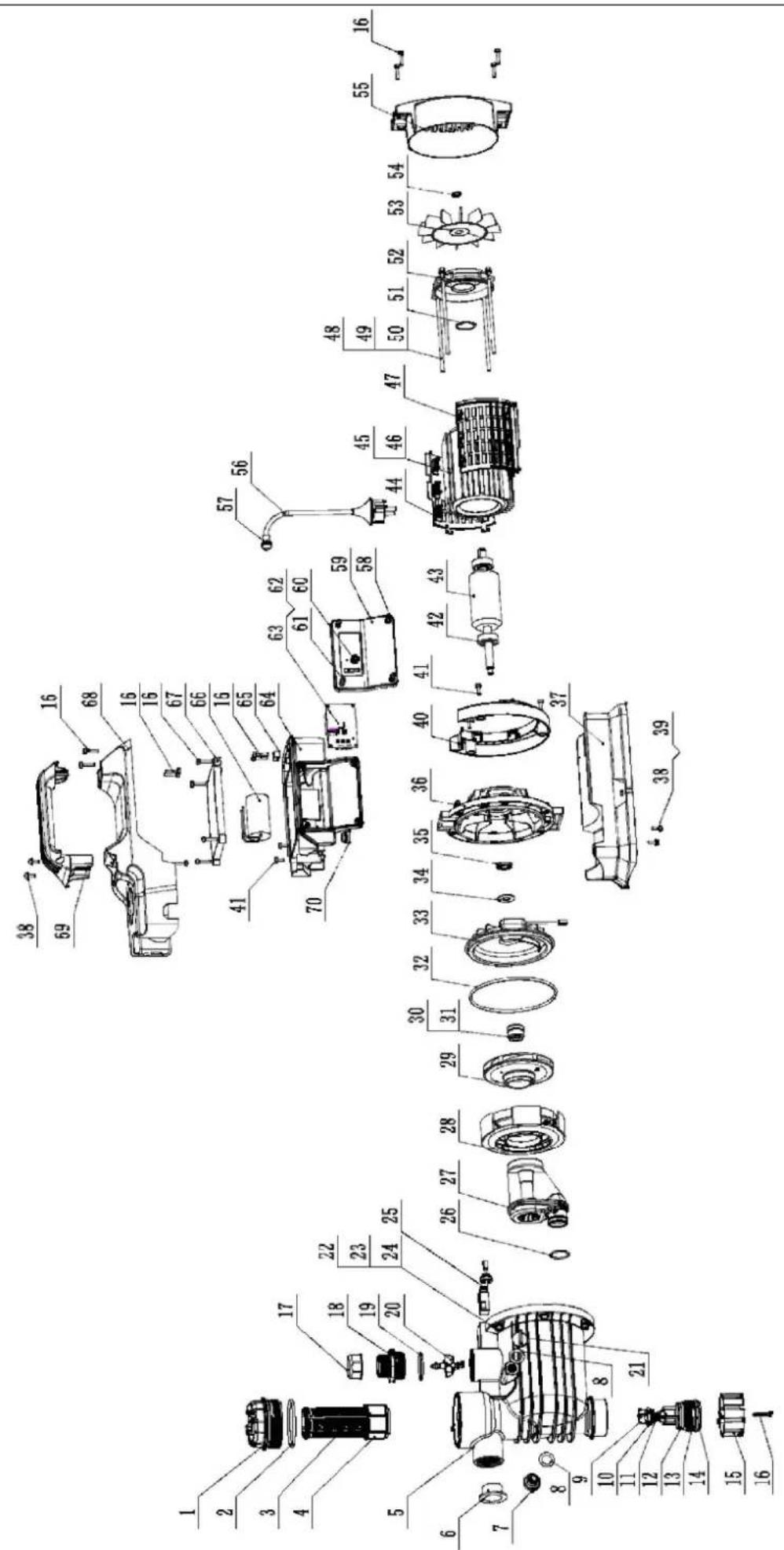

13. Gerätekomponenten

1. Gartenpumpe

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten (betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling

von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

Gartenpumpe

Katalognummer: .... Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und

Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05- 800 Pruszków, Reg.-No KRS 0000062517, Amtsgericht für Warschau, XIV
2. Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
3. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
4. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
5. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
6. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom
7. 1. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sinc	Dauer des Garantieschutzes
Gartenpumpe	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.
2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

a) Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

b) Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

c) Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

d) Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

1. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

a) Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

b) Plomben vom Benutzer beschädigt wurden Oder Spuren des Hantierens an ihnen tragen.

1. 6Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05- 800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

11. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków Tel. [phone], fax +48 www.dedra.pl.serwis@dedra.p
