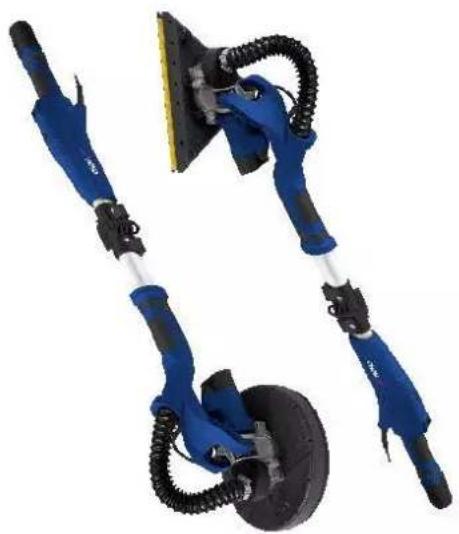

Produkttyp	Ausleger-Schleifmaschine (Winkelschleifer)
Modell	DED7758
Motor	1-Phasen-Reihenschlussmotor
Netzspannung	230 V ~
Netzfrequenz	50 Hz
Nennleistung	710 W
Drehzahl (rund)	600–1500 U/min
Oszillationsfrequenz (dreieckig)	3000–6000 U/min
Schleifscheibendurchmesser	225–230 mm
Gewicht	3,6 kg
Maximale Auslegerlänge	1650 mm
Dreieckskopf-Basisabmessungen	285 mm
Spindelgewinde	M6
Schutzgrad	IP20
Schutzklasse	II
Schalldruckpegel L_PA	84 dB(A)
Schallleistungspegel L_WA	95 dB(A)
Vibrationspegel a_h,AG	3,28 m/s²
Drehzahlregulierung	Ja, stufenlos
Schleifkopf	Auswechselbar (rund/dreieckig)
Entstaubungssystem	Integriert, Anschluss für Industriestaubsauger
Arbeitsmodus	S2 20 Minuten
Lieferumfang	Maschine, 6 Schleifpapierscheiben, elastische Leitung 4 m, Elektrographitbürsten (1 Satz), Dreieckkopf, Ausleger, 6 dreieckige Schleifpapiere, Adapter, Inbusschlüssel, Tasche

Häufig gestellte Fragen - DED7758 DEDRA

Welche Schleifscheiben kann ich mit der DED7758 verwenden?

Verwenden Sie Schleifscheiben mit einem Durchmesser von 225–230 mm. Für runde Köpfe sind Scheiben mit Klettverschluss erhältlich. Für den Dreieckkopf werden spezielle dreieckige Schleifpapiere benötigt. Die Körnung wählen Sie je nach Anwendung (z. B. 40 für grobe Unebenheiten, 240 für Feinschliff).

Wie schließe ich den Staubsauger an?

Schließen Sie einen für Gipsstaub geeigneten Industriestaubsauger an den Entstaubungskanal (Position A-3) an. Keine Haushaltsstaubsauger verwenden, da diese beschädigt werden können. Achten Sie auf die korrekte Montage der Schlauchadapter.

Wie tausche ich den Schleifkopf aus?

Ziehen Sie den Netzstecker. Ziehen Sie den Befestigungshahn des Kopfes ab und schieben Sie ihn (Foto C-1). Nehmen Sie den runden Kopf heraus und setzen Sie den Dreieckkopf ein, wobei die Motorspindel in den Sitz des Kopfgetriebes passt. Schieben Sie den Hahn zurück in die Ausgangsposition und prüfen Sie die Befestigung.

Wie stelle ich die Drehzahl ein?

Der Drehknopf für die Drehzahlregulierung (Position A-1) befindet sich neben dem Einschalter. Drehen Sie ihn zum Schalter hin für minimale Drehzahl und zum Kopf hin für maximale Drehzahl. Empfohlen wird, die Maschine mit niedriger Drehzahl zu starten und dann zu erhöhen.

Wann muss ich die Kohlebürsten wechseln?

Die Kohlebürsten sind zu wechseln, wenn sie kürzer als 5 mm sind. Überprüfen Sie sie alle 20–30 Betriebsstunden. Der Austausch erfolgt durch Abschrauben der Sicherheitsblenden (Foto D-1), Entfernen der alten Bürste und Einsetzen einer neuen.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie stets Schutzbrille, Staubmaske und Gehörschutz (Lärmpegel bis 95 dB(A)). Verwenden Sie einen Industriestaubsauger zur Staubabsaugung und arbeiten Sie nur in geschlossenen, belüfteten Räumen.

Wie reinige ich die Maschine?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Lüftungsschlitze regelmäßig mit Druckluft. Halten Sie die Maschine sauber, insbesondere die Motoreinlassöffnungen. Verwenden Sie keine aggressiven Reinigungsmittel.

Die Maschine startet nicht – was tun?

Prüfen Sie das Netzkabel auf Beschädigungen, die Steckdose auf Spannung und ob der Schalter funktioniert. Falls die Kohlebürsten abgenutzt sind, ersetzen Sie diese. Wenn das Problem bestehen bleibt, lassen Sie die Maschine vom Kundendienst reparieren.

Kann ich die Maschine auch für Metallflächen verwenden?

Ja, mit geeignetem Schleifpapier können Farb- und Leimanstriche von Putzen und Metallflächen entfernt werden. Die Flächen müssen trocken sein. Verwenden Sie die entsprechende Körnung (z. B. 80 zum Entfernen von Farbe).

Wie lagere ich die DED7758?

Sie können den Ausleger zusammenklappen, um die Maschine platzsparend zu lagern oder zu transportieren. Bewahren Sie sie an einem trockenen Ort auf. Entfernen Sie vor der Lagerung Schleifstaub und reinigen Sie die Maschine.

BEDIENUNGSANLEITUNG DED7758 DEDRA

Ausleger-Schleifmaschine

BE Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete

4. Einsatzeinschränkungen

5. Technische Daten

6. Vorbereitungen vor dem Einsatz

7. Netzanschluss

8. Gerät einschalten

9. Gerätegebrauch

10. Gerätebedienung

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

15. Garantieurkunde

Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen.

Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

WARNUNG. Alle mit versehenen Warnungen und alle

Hinweise grödhlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

Rys A: 1. Drehzahlregulierung, 2. Einschalter, 3. Verlängerungsstutzen, 4. Schleifkopf, 5. Motor, 6. Entstaubungskanal, 7. Gelenk

3. Gerätebestimmung

Die Schleifmaschine ist ein Produkt, das dazu dient, mit Gipsputz bezogene Wände und Gipskartondecken zu schleifen. In der Konstruktion der Schleifmaschine ist ein Entstaubungssystem eingebaut. Das Anschließen den Schleifmaschine an einen Industriestaubsauger lässt wesentlich die Verbreitung des während der Arbeit entstehenden Abtrages verhindern. Die Schleifmaschine ist mit einem Ausleger ausgestattet, der erlaubt dem Bediener, die mit dem Schleifen der Wände- und Deckenflächen verbundenen Arbeiten in einer Reichweite von 3,0 - 3,5 m auszuführen. Beweglicher (Neigungs-) Kopf der Maschine erlaubt mit dem Ausleger jede beliebige Wand- oder Deckenfläche oder sogar den Fußboden zu bearbeiten. Die Anwendung von Schleifpapier mit entsprechender Körnigkeit ermöglicht, Farb- oder Leimanstriche von Putzen und Metallflächen zu entfernen. Die zu schleifenden Flächen müssen trocken sein.

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden“. Es soll mit der Ausleger-Schleifmaschine ohne den Anschluss an die Schleifabtragabzugsinstallation nicht gearbeitet werden. Als Schleifabtragabzugsinstallation sind Industriestaubsauger, die zum Absaugen des Gipsstaubes dienen, zu benutzen. Es sind unbedingt die Betriebsanweisungen der Staubsaugerhersteller einzuhalten, sowie spezielle Säcke anzupassen, die es möglich machen, die Gipsstaubmoleküle für den Staubsauger wirksam und sicher aufzunehmen. Sich durch den Verkäufer beraten lassen. Keine Haushaltsstaubsauger anwenden, da sie dadurch kaputt gemacht werden können. Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht beschrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Zulässige Betriebsbedingungen

Arbeitsmodus S2 20 Minuten

Die Maschine ist für den Betrieb nur in verschlossenen Räumen geeignet, die über ein funktions-tüchtiges Ventilationssystems verfügen.

1. Technische Daten

Modell	DED7758
Motor	1Ph-Stromwendemotor
Netzspannung [V]	230 ~
Netzfrequenz [Hz]	50
Nennleistung Motor [W]	710
Rotationsgeschwindigkeit des Kopfes [obr/min]	600-1500
	(rund - rotierender Kopf)
	3000-6000 ocs/min
	(dreieckig - oszillierender Kopf)
Durchmesser der Schleifscheibe [mm]	225-230
Schutzgrad	IP20
Schutzklasse	II
Lärmemission
Schalldruckpegel L_PA [dB(A)]	84
Messunsicherheit ( K_PA ) [dB(A)]	3
Schallleistungspegel L_WA [dB(A)]	95
Messunsicherheit ( K_WA ) [dB(A)]	3
Vibrationspegel am Handgriff a_h,AG [m/s ^2 ]	3,28
Schwingungsmessunsicherheit K	1,5
Gewicht des Geräts [kg]	3,6
Max. Auslegerlänge [mm]	1650

Dreieckskopf-Basisabmessungen [mm]	285
Spindelgewinde	M6

Information zum Lärmpegel und den Vibrationen

Der Gesamtwert der Vibrationen a _h und die Messunsicherheit wurden nach EN 60745-1 ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach EN 60745-1, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

! ACHTUNG

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Vibrations- kann auch für eine Erstbeurteilung der Vibrations- verwendet werden Der Vibrations-kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

! ACHTUNG

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Nach dem Herausnehmen des Gerätes aus der Fabrikverpackung und Überprüfung der Komplettierung auf Vollständigkeit (Punkt 12 der Bedienungsanleitung) sowie des Zustandes des Gerätes auf mechanische (Transportbeschädigungen) wählen Sie und montieren (in Übereinstimmung mit Pkt. 9 der Bedienungsanleitung) entsprechenden Schleifkopf und passendes Schleifpapier mit entsprechender Körnigkeit. Es ist möglich, die Schleifmaschine zwecks Aufbewahrung oder Transportes kleiner zu machen, indem der Ausleger zusammengelegt wird. Vor Arbeitsbeginn ist der Ausleger auseinanderzuziehen und gemäß dem Foto B zu blockieren. Für die ordnungsgemäße Arbeit des Gerätes ist es erforderlich, einen Staubsauger (nicht im Set dabei) zu verwenden, der dazu geeignet ist, Gipsstaub abzuziehen Der Staubsauger ist an den Auslauf des Staubabzugssystems (Zeichnung A-3) anzuschließen. Für das Absaugen des Gipsstaubes sind nur Staubsauger zu benutzen, die für die Arbeit mit dem Gipsstaub geeignet sind. Die Verwendung z.B. eines Haushaltsstaubsaugers kann dessen Beschädigung herbeiführen.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
700÷1400	1	10

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

! ACHTUNG

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in wird".

Vor dem Einschalten der Maschine sind jedesmalig alle für die Sicherheit verantwortlichen Elemente auf Funktionstüchtigkeit zu überprüfen. Jedesmalig ist der Verschleißzustand der Schleifscheiben zu prüfen. Nie mit abgenutzten oder nicht funktionstüchtigen Schleifscheiben arbeiten. Die Maschine ist in der vertikalen Position ohne Belastung (ohne Berührung mit der zu bearbeitenden Wand- oder Deckenfläche) einzuschalten. Der Einschalter der Maschine befindet sich am Griffgehäuse (Zeichnung A - 2). Um die Maschine einzuschalten, ist der Schalter nach vorn zu verschieben und leicht anzudrücken, wodurch er blockiert sein wird. Die Maschine wird durch das Eindrücken des unteren Randes des Umschalters ausgeschaltet. In einer Linie mit dem Einschalter befindet sich der Drehknopf für die Regulierung der Umlaufgeschwindigkeit (Zeichnung A - 1). Er erlaubt dem Bediener die Umlaufgeschwindigkeit der Maschinespindel bis zu 1500 Drehungen/Min. (6000 Bewegungen im Falle des Oszillationskopfes einzustellen). Den minimalen Wert erhalten wir, wenn wir den Einstelldrehknopf in die Richtung des Einschalters verschieben und den maximalen, wenn wir in Richtung des Kopfes verschieben. Es wird empfohlen, die Schleifmaschine mit der niedrigsten Drehzahl in Gang zu setzen. Erst nachdem die Maschine in Gang gesetzt worden ist, ist die Drehzahl bis auf die gewünschte Umlaufgeschwindigkeit zu erhöhen. Die Einhaltung dieser Empfehlung verlängert wesentlich die Lebensdauer Ihrer Schleifmaschine. Die Maschine nicht im Leerlauf lassen. Die an das Netz angeschlossene Maschine nie ohne Aufsicht lassen. Nach der beendeten Arbeit ist obligatorisch der Stecker aus der Netzsteckdose herauszuziehen. Die Maschine ist nicht zu überlasten!

9. Gerätegebrauch

Die Maschine ist nie in Gang zu setzen, wenn die Schleifscheibe mit der ACHTUNG zu bearbeitenden Fläche in Berührung kommt.

Den Industriestaubsauger in Gang setzen. Die Umlaufgeschwindigkeit der Schleifmaschinespindel anpassen, indem mit dem Drehknopf für Regulierung der Drehzahl die gewünschte Umlaufgeschwindigkeit gewählt wird. Die an den Staubsauger angeschlossene Ausleger-Schleifmaschine durch das Drücken des Druckknopfes ON einschalten. Die Maschine die gewünschte Drehzahl erreichen lassen. Den Maschinenkopf an die zu bearbeitende Fläche leicht andrücken und mit sanften Bewegungen mit dem Schleifen beginnen und dabei ein paarmal denselben Punkt auf der zu bearbeitenden Fläche durchgehen. Es ist nicht zu vergessen, dass das Endergebnis des Schleifprozesses im hohen Grade von der Körnigkeit der verwendeten Schleifscheibe abhängig ist. Die besten Schleifergebnisse auf trockenen Gipskartonplatten werden dann erzielt, wenn man Schleifscheiben mit der Körnigkeit 120 -240 verwendet. Zwecks Erleichterung geben wir die angenäherten Wahlmöglichkeiten für die Körnigkeit der Schleifscheiben für die Art der auszuführenden Schleifoperation.

Körnung	Bestimmung
40	Zum Entfernen von wesentlichen Unebenheiten der Oberfläche
60	Zum Entfernen von feineren Unebenheiten der Oberfläche
80	Zum Entfernen von Farben und Leim
100	Zum Glätten
120	Zum Vorschleifen
150-180	Zum Schleifen
240	Zum Schleifen von schnell trocknenden Oberflächen

Die Schleifscheiben auswechseln lassen, sobald sie verbraucht sind. Die Körnigkeit der verwendeten Schleifscheiben ändern. Die Arbeit mit Schleifscheiben mit kleinerer Körnigkeit beginnen und mit einem Feinbelag enden. Jeder Austausch der Schleifscheibe muss beim dem aus der Netzsteckdose herausgezogenen Stecker der Schleifmaschine erfolgen. Während der Arbeit ist die Schleifmaschine leicht an die zu bearbeitende Fläche anzudrücken. Nur dann wird der Abtrag richtig dem Staubsauger zugeführt. Bei Verneigung des Kopfes oder bei dessen leichten Hochheben dringt der Gipsstaub sofort in den Raum hindurch, und er wird nicht durch die Schleifabtragabzugsinstallation aufgenommen. Während der Arbeit sind Schutzbrille und Antistaubmaske zu verwenden. Dank dem Oszillationsdreieckskopf ist es möglich, Ecken und andere schwer zugängliche Oberflächen zu bearbeiten.

Austausch des Kopfes

Um den Kopf auszuwechseln, muss man (in Übereinstimmung mit dem Foto C) vorgehen:

1. Den Befestigungshahn des Kopfes abziehen und verschieben (Foto C-1). Der runde Kopf wird losgelassen.
2. Den runden Kopf herausnehmen und an seine Stelle den Dreieckskopf einsetzen (es ist dabei darauf zu achten, dass die Motorspindel an den Sitz im Kopfgetriebe angepasst ist (Foto C-2).
3. Den Befestigungshahn des Kopfes (Foto C-1) in die Ausgangsposition verschieben und die Befestigung auf Richtigkeit überprüfen. Bei Beenden des Schleifvorgangs ist immer zuerst die Schleifmaschine und erst dann, wenn sie eingeschaltet ist, der Staubsauger auszuschalten. Wird ein Staubsauber mit einem zusätzlichen Sitz und Synchronisationsfunktion verwendet, schaltet sich der Staubsauger selbsttätig nach dem Ausschalten der Schleifmaschine aus oder einige Sekunden später (Funktion der Reinigung des Kanals, über welchen der Abtrag abgezogen wird).

10. Gerätebedienung

! ACHTUNG

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Periodisch ist der technische Zustand der Maschine zu verifizieren. Vor jedem Arbeitsbeginn überprüfen, ob die Schleifscheibe nicht abgenutzt ist. Immer mit funktionstüchtigen Schleifscheiben arbeiten. Dafür sorgen, dass die Maschine sauber ist, besondere Aufmerksamkeit ist der Reinigung der Öffnungen zu schenken, durch die die Luft in den Motor eintritt (sehr wichtig). Diese Tätigkeit ist am besten so auszuführen, dass die Schleifmaschine mit der Druckluft durchgepustet wird.

Bürstenwechsel

Den Zustand der Elektrographitbürsten kontrollieren. Bei Feststellung, dass sie kürzer sind als 5 mm sind sie unbedingt auszutauschen. Die Bürsten sind an den Motorseiten angebracht (Foto D) und ihr Austausch besteht in:

1. Abschrauben der Sicherheitsblenden (Foto D-1),
2. Herausnehmen der Elektrographitbürste mit Hilfe eines kleinen Schraubenziehers,
3. Hineinschieben der neuen Bürste in den Bürstenhalter
4. Anlegen und Anschrauben der Sicherheitsblende.
   Die Bürsten sind nicht mit einem Begrenzer ausgestattet, deswegen ist ihr Zustand zu kontrollieren. Die Häufigkeit, mit welcher die Bürsten kontrolliert werden, hängt von der Intensität der Benutzung des Werkzeuges ab, sie dürfte aber nicht seltener durchgeführt werden, als alle 20-30 Stunden.

Auswechseln der Schleifscheiben

1. Mit Hilfe eines Inbusschlüssels die sich in der Mitte der Scheibe befindliche Schraube abschrauben (Foto F-5).
2. Die Scheibe durch Ziehen zu sich abnehmen.
3. Neue Scheibe anlegen.
4. Die Schraube so anziehen, dass die Schraube kein Spiel hat.

Austauschen des Rosshaares an der Scheibe (nur runder Kopf)

1. Mit Kreuzschraubenzieher die Schrauben (8 Stück) abschrauben, die sich auf dem Umfang der Scheibe befinden (Foto F-4)

2. Den Ring mit Rosshaar herausnehmen.

3. Den neuen Ring mit Rosshaar hineinschieben und darauf achten, dass der Ring gut an das Scheibengehäuse anliegt.

4. Alle Schrauben anziehen

Austausch der Endung des elastischen Schlauches Die Schleifmaschine ist mit einem elastischen Schlauch austauschbaren Endstücken ausgestattet. Dies erlaubt die Schleifmaschine, praktisch genommen, an jeden beliebigen Industriestaubsauger anzuschließen. Die Art und Weise, wie die Schlauchendstücke zu demontieren sind, ist in der Zeichnung F gezeigt.

Die Vorgehensweise beim Austausch der Endstücke:

1. Mit einem flachen, schmalen Werkzeug (z.B. mit dem Schraubendreher) die blockierenden Zähne eindrücken (Zeichnung F-1).
2. Energisch das Endstück aus dem Ring mit der Blockade herunterziehen (Zeichnung F-2).
3. Das Endstück des Staubsaugers so auflegen, dass die Öffnungen im Endstück mit der Blockade auf dem Ring deckungsgleich sind (Zeichnung F-3).
4. Das Endstück zudrücken, bis ein Knacken der Blockaden zu hören ist. Vergewissern Sie sich, dass das Endstück richtig eingesetzt ist und die Blockaden in beiden Öffnungen geschlossen sind (Zeichnung F-1).

Montage des zusätzlichen

Auslegers Im Set gibt es einen zusätzlichen Ausleger, der es möglich macht, den Arbeitsbereich der Schleifmaschine zu vergrößern.

Um den Ausleger an die Schleifmaschine anzuschließen, muss man:

1. Das Endstück mit dem elastischen Schlauch abnehmen (sofern es direkt an die Schleifmaschine befestigt ist) – die Mutter der Blockade abschrauben (Foto A-3) und den Griff hinausschieben.
2. In die abgeschraubte Mutter den zusätzlichen Ausleger mit der Stopfbüchse (Foto A-3) so einschieben, dass das Rohr bis zum Widerstand hineingeschoben wird.
3. Die Mutter der Blockade zudrehen (Foto A-3).
4. Die Endung mit dem elastischen Schlauch am Ende des Auslegers montieren – die Mutter der Blockade lockern, bis zum Widerstand einschieben, die Mutter der Blockade zudrehen (wie auf dem Foto A-3).

Die Einstellung der Lage des Oszillationskopfes (des Dreieckkopfes)

Der Dreieckkopf hat die Möglichkeit, ihn unter entsprechenden Winkeln einstellen zu lassen. Um die Einstellung vorzunehmen, muss man:

1. den Blockadeschalter (Foto E) auf „ON“ durch das Eindrücken und Umdrehen dieses Knopfes einstellen.

2. Den Kopf in die gewünschte Stellung umdrehen.

3. Den Blockadeschalter eindrücken und den Blockadeknopf in die Position „OFF“ umdrehen.

4. Den Kopf bewegen, um sich zu vergewissern, dass er in der neuen Stellung blockiert worden ist.

Der Einstellungsbereich ist nicht zu 100% flüssig. Die Stelle, an der der Kopf blockiert wird, kann von der gewünschten Stelle um 2-5° abweichen.

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben. Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durchgeführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

! ACHTUNG
Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem	Ursache	Abhilfe
Maschine funktioniert nicht	Speisekabel falsch angeschlossen oder kaputt.	Den Stecker tiefer in die Netzsteckdose eindrücken, das Speisekabel überprüfen. Wenn der Stromkabel beschädigt ist, Geräte beim Service reparieren lassen.
	Keine Spannung in der Steckdose	Prüfen Sie die Spannung in der Steckdose. Prüfen Sie, ob die Schutzvorrichtung versehentlich funktioniert hat.
	Schalter kaputt	Ersetzen Sie den Schalter – beim Service reparieren lassen.
	Motorleistungsa bfall, dreht schwer beim Starten	Abgenutzte Bürsten ersetzen – Geräte beim Service reparieren lassen.
	Geruch der verbrannten Isolation ist zu spüren	Der Motor muss repariert werden - beim Service reparieren lassen.
Motor wird überhitzt	Belüftungsöffnungen sind verstopft	Mit der Druckluft reinigen.
Betriebsleistung sehr niedrig	Abgenutztes Werkzeug	Das Werkzeug gegen ein Neues ersetzen.

13. Gerätekomponenten

1. Ausleger-Schleifmaschine Stck. 1, 2. ein Set der Schleifpapierscheiben Stck.
   6, 3. elastische Leitung 4 Im, 4. Elektrographitbürsten 1 Set., 5. Dreieckkopf
   Stck. 1, 6. Ausleger Stck. 1, 7. ein Set der dreieckigen Schleifpapiere Stck. 6,
2. Adapter für die elastische Leitung Stck. 2, 9. Inbusschlüssel Stck. 1,
3. Tasche Stck. 1

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und

Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

Ausleger-Schleifmaschine

Katalognummer: DED7758 Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

......

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Ausleger-Schleifmaschine	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

Elektrographitbürsten, Schleifpapiere

Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.
4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:
   a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;
   b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;
   c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;
   d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;
   e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.
   5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:
5. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;
6. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.
7. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.
2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.
3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..
7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.
    Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkaufen Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. [phone], fax [phone]
www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Pi ezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Menṭiuni cu privire la reparațiile efectuate / Vermerke über ausgeführte reparaturen

Data zgloszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma / Data predării la reparație / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Data efectuării reparației / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsa h opravy, opis wykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Domeniul de reparație, descrierea operațiilor de reparație / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja paraksts / A javítást végző aláírása / Semnătura persoanei care a efectuat reparația / Unterschrift der die Reparatur ausführenden Person
