AI200 - Staubsauger TESLA - Kostenlose Bedienungsanleitung

Produkttyp	Staubsaugerroboter mit Lasernavigation
Modell	Tesla AI200 (TSL-VC-AI200)
Abmessungen (Durchmesser x Höhe)	330 mm x 96 mm
Nettogewicht	2,7 kg
Akkutyp	14,4 V / 2600 mAh wiederaufladbarer Lithium-Ionen-Akku
Ladezeit	Ungefähr 270 Minuten (4,5 Stunden)
Reinigungszeit	Ungefähr 100 Minuten (Standardmodus)
Staubbehälterkapazität	600 ml
Wassertankkapazität	Nicht angegeben (aber zum Wischen enthalten)
Navigationssystem	Laser-Distanzsensor (LDS) für Echtzeitkartierung
Reinigungsmodi	Automatisch, Zone, Ausgewählter Raum, PIN & Go, Zeitplan, virtuelle Wand/Sperrzone
Saugkraftstufen	Energiesparen, Standard, Stark (per App)
Wischfunktion	Ja, mit Wassertank und Wischtuch (nicht für Teppiche)
Konnektivität	Wi-Fi 2,4 GHz 802.15.4, TESLA Smart App (iOS/Android)
Smart-Funktionen	Echtzeitkarte, virtuelle Wände, geplante Reinigung, Bitte-nicht-stören-Modus, Reinigung fortsetzen
Sensoren	Sturzschutz, Klippensensor, Wandsensor, Stoßstange, Laserdruck
Filtertyp	HEPA-Filter + Vorfilter (waschbarer Vorfilter)
Wartungshäufigkeit	Filter wöchentlich, Rollbürste wöchentlich, Seitenbürste monatlich, Sensoren monatlich
Austauschintervalle	HEPA-Filter alle 3 Monate, Rollbürste alle 6-12 Monate, Seitenbürste alle 3-6 Monate
Sprachansagen	Ja, mit app-gesteuerten Sprachänderungen
Sicherheitszertifikate	Laserklasse 1 (IEC 60825-1:2014), CE, RoHS
Betriebstemperatur	0°C bis 40°C

Häufig gestellte Fragen - AI200 TESLA

Wie lange hält der Akku bei voller Ladung?

Die Reinigungszeit beträgt im Standardmodus ungefähr 100 Minuten. Das Aufladen dauert etwa 270 Minuten.

Kann ich die Wischfunktion auf Teppichen verwenden?

Nein, verwenden Sie die Wischfunktion nicht auf Teppichen. Sie ist nur für harte Böden ausgelegt.

Wie verbinde ich den Staubsauger mit dem WLAN?

Laden Sie die TESLA Smart App herunter, stellen Sie sicher, dass Ihr WLAN 2,4 GHz ist, halten Sie die WLAN-Taste am Roboter 3 Sekunden lang gedrückt, und folgen Sie dann den App-Anweisungen für den EZ- oder AP-Modus.

Was bedeutet Fehler 1 (Laserkopf blockiert)?

Der Laser-Entfernungssensor ist blockiert oder verklemmt. Entfernen Sie das Hindernis oder bewegen Sie den Roboter an eine neue Position und starten Sie ihn neu.

Wie oft sollte ich den HEPA-Filter reinigen oder austauschen?

Reinigen Sie den Vorfilter alle 15-30 Tage (waschbar). Der HEPA-Filter sollte alle 3 Monate ausgetauscht werden.

Kehrt der Roboter automatisch zur Ladestation zurück?

Ja, nach der Reinigung oder bei niedrigem Akkustand kehrt er automatisch zur Ladestation zurück, um aufzuladen. Sie können auch die Rückkehrtaste drücken oder die App verwenden.

Kann ich virtuelle Wände einrichten, um Bereiche zu blockieren?

Ja, über die App können Sie virtuelle Wände oder Sperrzonen einrichten, um zu verhindern, dass der Roboter bestimmte Bereiche betritt (erfordert eine gespeicherte Karte).

Wie groß ist die Kapazität des Staubbehälters?

Der Staubbehälter fasst 600 ml. Leeren Sie ihn, wenn er voll ist, für eine optimale Leistung.

Ist der Roboter sicher für den Einsatz in der Nähe von Haustieren?

Ja, er ist sicher, aber halten Sie Haare und Körperteile von den Öffnungen fern. Der Laser ist Klasse 1 (augensicher). Befolgen Sie stets die Sicherheitshinweise.

Wie setze ich die WLAN-Einstellungen zurück?

Halten Sie die Reset-Taste 5 Sekunden lang gedrückt (oder halten Sie die WLAN-Taste 5 Sekunden lang gedrückt, wie im Handbuch beschrieben). Koppeln Sie dann erneut über die App.

BEDIENUNGSANLEITUNG AI200 TESLA

Vor dem Gebrauch dieses Produkts lesen Sie die folgenden Sicherheitshinweise durch und halten Sie alle üblichen Sicherheitsmaßnahmen ein. Lesen Sie dieses Benutzerhandbuch vorsichtig durch und bewahren Sie es zum späteren Gebrauch auf. Die Nichtbeachtung dieses Benutzerhandbuchs kann zur Beschädigung des Produkts führen.

Hinweis

1. Dieses Produkt darf nur von autorisierten Technikern zerlegt werden. Die Benutzer sollten nicht versuchen, das Produkt selbst zu zerlegen.
2. Benutzen Sie nur den Speiseadapter, der vom Hersteller dieses Produkts angeliefert wird. Andere Adapter können das Produkt beschädigen.
   3.Berühren Sie die Kabel, Steckdosen oder den Speiseadapter nicht mit nassen Händen.
3. Achten Sie darauf, dass in das Antriebsrad des Produkts die Gardinen nicht verwickelt werden und dass darin keine Körperteile eingeklemmt werden.
4. Bewahren Sie das Produkt außer der Reichweite der Zigaretten, der Feuerzeuge und anderer Quellen der offenen Flamme auf.
5. Reinigen Sie das Produkt nach der Aufladung.
6. Biegen Sie das Kabel nicht und bringen Sie auf das Gerät keine schweren oder scharfen Gegenstände an.
7. Dieses Produkt ist für den Gebrauch im Innenraum bestimmt. Benutzen Sie es nicht draufen.
8. Setzen Sie sich auf das Produkt nicht.
9. Benutzen Sie das Produkt in keinem feuchten Umfeld, wie z. B. ein Badezimmer ist.
10. Vor dem Gebrauch des Produkts beseitigen Sie zerbrechliche Gegenstände (Gläser, Lampen usw.) und Gegenstände, die sich um die Seitenbürste und um die Saugöffnung (z. B. Kabel, Papiere, Gardinen usw.) aufwickeln können, von dem Fußboden.
11. Bringen Sie das Produkt nicht auf die Stelle, woher es einfach fallen könnten, (z. B. auf Tische und Stühle) an.
12. Überprüfen Sie vor dem Gebrauch, ob der Speiseadapter zur Steckdose ordentlich angeschlossen ist, anderenfalls könnte es zur Beschädigung der Batterie kommen.
13. Machen Sie übrige Haushaltsmitglieder aufmerksam, dass das Produkt arbeitet, damit sie darüber unglücklicherweise nicht stolpern.
14. Wenn der Staubbehälter voll ist, entleeren Sie ihn vor dem nächsten Gebrauch des Produkts.
15. Die Betriebstemperatur der Batterie liegt im Bereich von 0 °C bis 40 °C.
16. Benutzen Sie das Produkt in dem Umfeld mit hohen Temperaturen nicht.
17. Vor der Entsorgung des Produkts nehmen Sie die Batterien heraus.
18. Vergewissern Sie sich vor dem Herausnehmen der Batterie, dass das Produkt von der Speisequelle abgetrennt ist.
19. Recyclen Sie die Gebrauchtbatterien ordentlich.

Warnung

1. Benutzen Sie nur wiederaufladbare Originalbatterien und Ladestation, die von dem Hersteller geliefert werden. Benutzen Sie keine nichtwiederaufladbaren Batterien. Die Spezifikationen der Batterie finden Sie in der Sektion „Produktspezifikation“.
2. Benutzen Sie das Produkt nicht im Umfeld, wo sich die Quelle eines offenen Feuers oder zerbrechliche Gegenstände befinden.
3. Benutzen Sie das Produkt im Umfeld mit extrem hohen (über 40 °C) oder extrem niedrigen (unter 0 °C) Temperaturen nicht.
4. Halten Sie die Haare, die Bekleidung, die Finger und alle anderen Körperteile außerhalb der Reichweite der Öffnungen und der beweglichen Teile des Staubsauger-Roboters.
5. Benutzen Sie das Produkt auf dem nassen Fußboden oder auf dem Fußboden nicht, auf der eine große Wassermenge vergossen ist.
6. Benutzen Sie das Produkt zum Saugen der Gegenstände nicht, die es blockieren könnten, wie kleine Steine und Abfallpapiere sind.
7. Benutzen Sie das Produkt zum Saugen der brennbaren Materialien nicht, wie das Benzin oder Tinten aus Druckern und Kopiermaschinen sind. Benutzen Sie das Produkt zur Reinigung des Raums nicht, wo sich brennbare Materialien befinden.
8. Benutzen Sie das Produkt zum Saugen der brennenden Gegenstände nicht, wie Zigaretten, Streichhölzer, Asche usw. sind, welche die Entstehung eines Brands verursachen könnten.
9. Legen Sie in die Saugöffnung keine Gegenstände ein. Benutzen Sie das Produkt nicht, wenn die Saugöffnung blockiert ist. Beseitigen Sie von der Saugöffnung den Staub, die Watte und die Haare, Sie sichern so eine kontinuierliche Luftzirkulation durch die Saugöffnung ab. 10. Manipulieren Sie mit dem Speisekabel vorsichtig, damit Sie es nicht beschädigen. Benutzen Sie das Speisekabel zum Ziehen des Produkts oder der Ladestation nicht, tragen Sie das Produkt an dem Speisekabel nicht, klemmen Sie das Speisekabel in die Tür nicht und führen sie es an den scharfen Kanten und Ecken nicht, Verhindern Sie, dass das Produkt über den Speiseadapter überfährt. Halten Sie den Speiseadapter außerhalb der Reichweite der Wärmequellen.
10. Benutzen Sie die Ladestation nicht, wenn sie beschädigt ist.
11. Werfen Sie das Produkt nicht ins Feuer, auch wenn es schwerwiegend beschädigt wäre, weil die Batterie des Produkts explodieren kann.

Inhaltsverzeichnis

Sicherheitshinweise 30

Produkt und dessen Zubehör 32

Produktzusammensetzung 33

Installation 34

Staubbehälter, Wasserbehälter und Baugruppe des Mopptuchs 38

Vorbereitung 39

Aufladung der Haupteinheit 40

Benutzung des Produkts / Start der Reinigung 41

Gebrauchshinweise 42

Nutzung des Wasserbehälters 46

Wartung - Staubbehälter 47

Wartung - Rollen- und Seitenbürste 50

Wartung - Ladeelektrode, Sensor gegen Absturz, Antriebsrad und Allrichtungsrad 52

Problemlösung 53

Produktspezifikation 56

Produkt und dessen Zubehör

Haupteinheit

Speisestation

Speiseadapter Reinigungsbürste

Staubbehälter Seitenbürste (1 Sets)

Wasserbehälter Benutzerhandbuch

Produktzusammensetzung

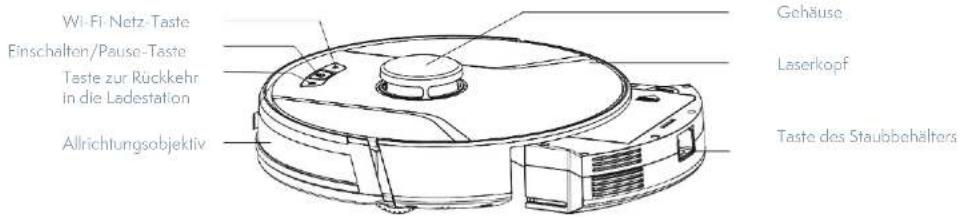

Frontansicht

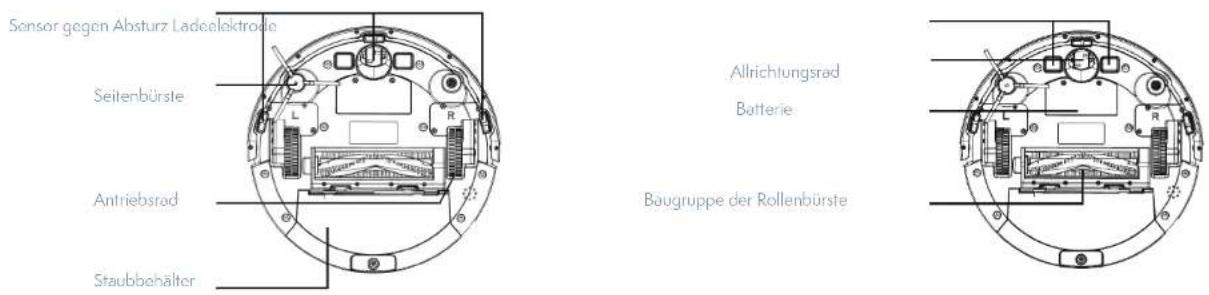

Rückansicht

Installation

Anmerkungen

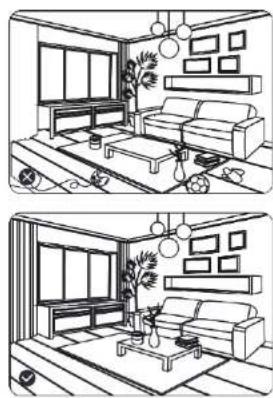

1. Vor der Ingangsetzung des Staubsauger-Roboters beseitigen Sie Kabel und geringfügige auf dem Fußboden herumliegende Gegenstände und instabile, zerbrechliche, wertvolle und potentiell gefährliche Gegenstände. Verhindern Sie, dass sich der Staubsauger verwickelt, verklemmt und dass er hinter sich etwas zieht oder etwas umkippt, anderenfalls kann es zur Verletzung der Personen oder zur Beschädigung des Vermögens kommen.

2. Benutzen Sie das Produkt im feuchten Umfeld nicht, anderenfalls kann es zur Beschädigung des Lüfters und zur folgenden Herabsetzung der Leistung des Staubsauger-Roboters kommen.

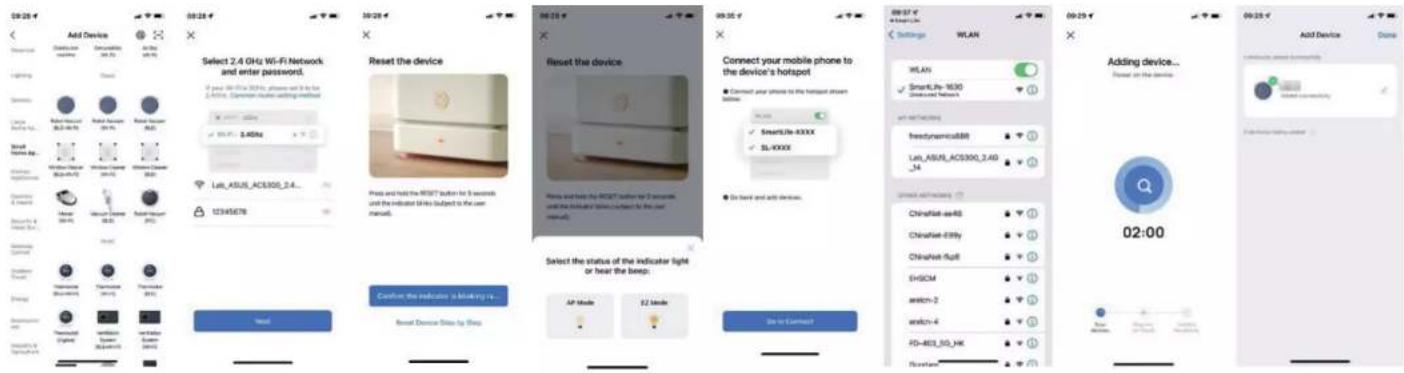

1. Laden Sie die TESLA Smart-App aus dem App Store herunter, registrieren Sie sich und melden Sie sich bei der App an. Vergewissern Sie sich vor der Verbindung mit dem Netzwerk, dass die Wi-Fi-Frequenz 2,4 GHz beträgt.

Vorbereitung: Klicken Sie auf das „+“ in der oberen rechten Ecke, um Ihren Roboter hinzuzufügen.

1. Das Gerät unterstützt den Zugangspunktmodus:

- Wählen Sie „Robot Vacuum (Wi-Fi)“ (Saugroboter (Wi-Fi) in der Spalte Small Home Appliance (Kleine Haushaltsgeräte).

- Vergewissern Sie sich, dass die Wi-Fi-Frequenz 2,4 GHz beträgt und geben Sie das richtige Wi-Fi-Passwort ein.

- Halten Sie die Wi-Fi-Taste am Roboter 3 Sekunden lang gedrückt, um zu bestätigen, dass der Wi-Fi-Anzeiger blinkt. Markieren Sie „Confirm the indicator is flashing rapidly" (Bestätigen Sie, dass der Anzeiger schnell blinkt) auf der App-Benutzeroberfläche, klicken Sie auf „Next“ (Weiter) und wählen Sie im Pop-up-Fenster den Zugangspunktmodus [AP] aus.

- Suchen Sie einen Wi-Fi-Zugangspunkt ohne Passwort auf Ihrer Wi-Fi-Liste, der mit SmartLife-XXXX beginnt, und klicken Sie auf, um eine Verbindung herzustellen. Nach erfolgreicher Verbindung mit dem Zugangspunkt kehren Sie zur TESLA Smart-App zurück. Die App wechselt automatisch zur Verbindungsschnittstelle des Roboters. Warten Sie auf die Verbindung: Sie können den Roboter steuern, sobald die Verbindung hergestellt ist.

Laden Sie die App Tesla Smart herunter, klicken Sie auf das Symbol „+“, fügen Sie das Hausgerät hinzu und wählen Sie das 2,4GHz Wi-Fi-Netz aus. Geben Sie den Namen und das Passwort des Wi-Fi-Netzes ein, klicken Sie auf „Next“ („Nächste“) und schließen Sie den Staubsauger an das Wi-Fi-Netz an. Sie können das Wi-Fi-Netz auf eine der folgenden Weisen konfigurieren:

1. Schneller Anschluss an das Wi-Fi-Netz: Drücken Sie und halten Sie die Wi-Fi-Netz-Taste für 3 Sekunden. Das Gerät piepst, es wechselt in den Modus EZ und die Kontrolleuchte des Wi-Fi-Netzes beginnt schnell zu blinken. Nachfolgend können Sie das Gerät hinzufügen und es mit der App paaren.
   Sobald die Nachricht über den erfolgreichen Anschluss erscheint, können Sie das Gerät mittels der App belätigen.
2. Paaren mit Hilfe des Hotspots: Drücken Sie und halten Sie die Wi-Fi-Netz-Taste für 6 Sekunden. Das Gerät piepst alle 3 Sekunden. Nachdem das Gerät zweimal piepst, wechselt es in den Modus AP und die Kontrolleuchte des Wi-Fi-Netzes beginnt langsam zu blinken. Der Modus des Paarens in der App ist jetzt von dem Modus EZ in den Modus AP umzuschalten. Nachfolgend können Sie den Namen und das Passwort des Wi-Fi-Netzes eingeben und auf „Go to Connect“ („Zum Anschluss gehen“) klicken. Wählen Sie den Hotspot SmartLife-XXXX ohne Passwort aus. Dieser Hotspot wird nach dem Anschluss des Geräts an Ihr Wi-Fi-Netz gebildet. Nach dem Anschluss des Geräts an den Hotspot kehren Sie in die App Tesla Smart zurück. Die App lenkt Sie auf den Bildschirm mit der Nachricht „Connect your mobile phone to the device's hotspot“ („Das Mobiltelefon zum Hotspot des Geräts anschließen“) automatisch um. Sobald die Nachricht über den erfolgreichen Anschluss erscheint, können Sie das Gerät mittels der App betätigen.

Beschreibung der Bildzeichen und Tasten der App

Bildzeichen und Beschreibungen

	Reinigung des ganzen Haushalts: Der Staubsauger-Roboter scannt mit Hilfe der Sensoren und generiert nachfolgend die Raumkarte des ganzen Haushalts und plant automatisch die optimale Reinigungstrecke.
	Reinigung einer bestimmten Zone: Sie können auf der Raumkarte der App eine Reinigungszone einer bestimmten Stelle einstellen. Der Staubsauger-Roboter verschiebt sich nachfolgend automatisch auf die jeweilige Stelle und er reinigt sie.
	PIN N GO (Reinigung vor Orl): Sie können eine konkrete Stelle auf der Raumkarte der App bestimmen. Der Staubsauger-Roboter verschiebt sich nachfolgend auf die bestimmte Stelle und um diese Stelle herum reinigt er den Raum mit der Größe von 1,6 x 1,6 m. Durch ein Klicken oder durch das Überziehen auf der Raumkarte stellen Sie den Zielpunkt ein.

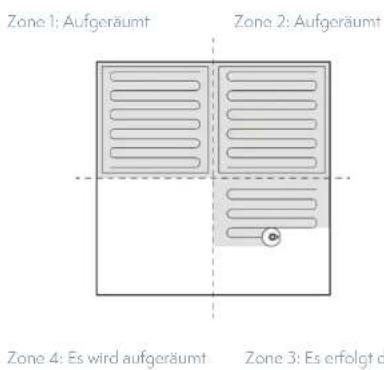

	Reinigung der ausgewählten Zonen: Nachdem der Staubsauger die Raumkarte des ganzen Haushaltes generiert, können Sie in der App eine Zone-oder mehrere Zonen auswählen, die Sie räumen wollen.
	Stellen Sie die ausgeschlossene Zone der Reinigung ein.
	Rückkehr in die Ladestation: Wenn dieses Bildzeichen leuchtet, kehrt der Staubsauger-Roboter in die Ladestation automatisch zurück, damit er sich auflädt. Wenn dieses Bildzeichen blinkt, unterbricht der Staubsauger-Roboter die Rückkehr in die Ladestation.
	Modus der geplanten Reinigung: Mittels der App können Sie die Reinigung jederzeit am Tag bis für 7 Tage im Voraus planen.

Taste Beschreibung Betätigungstasten Funktionsbeschreibung

	Einspeisung-Taste	Durch das Drücken dieser Taste schalten Sie das Gerät ein.	Durch das Drücken und Halten dieser Taste für die Dauer von 3 Sekunden schalten Sie das Gerät ein.
		Durch das Drücken und Halten dieser Taste schalten Sie das Gerät aus.	Durch das Drücken und Halten dieser Taste für die Dauer von 3 Sekunden schalten Sie das Gerät aus.
		Durch das Drücken dieser Taste planen Sie die Reinigungsstrecke.	Drücken Sie die Taste
		Durch das Drücken dieser Taste halten Sie das Gerät an.	Drücken Sie die Taste
	Taste zur Rückkehr in die Ladestation	Durch das Drücken dieser Taste senden Sie den Staubsauger-Roboter in die Ladestation zurück.	Drücken Sie die Taste
		Durch das Drücken dieser Taste während der Rückkehr des Staubsauger-Roboters in die Ladestation halten Sie ihn an.	Drücken Sie die Taste
	Wi-Fi-Netz-Taste	Schneller Anschluss an das Wi-Fi-Netz (Modus EZ) Drücken Sie und halten Sie diese Taste für 3 Sekunden.
		Paaren mit Hilfe des Hotspots (Modus AP) Drücken Sie und halten Sie diese Taste für 6 Sekunden.

Staubbehälter, Wassertank und Reinigungstuch

DE

HEPA-Filter

Vorfilter

Leitender Teil des Staubbehälters

Abdeckung des HEPA-Filters

Leitender Teil des Staubbehälters

Seitenabdeckung des Staubbehälters

Kontrollleuchte des Signals

DC-Stecker

Ladeelektrode

Water inlet

Water tank

Mapping cloth

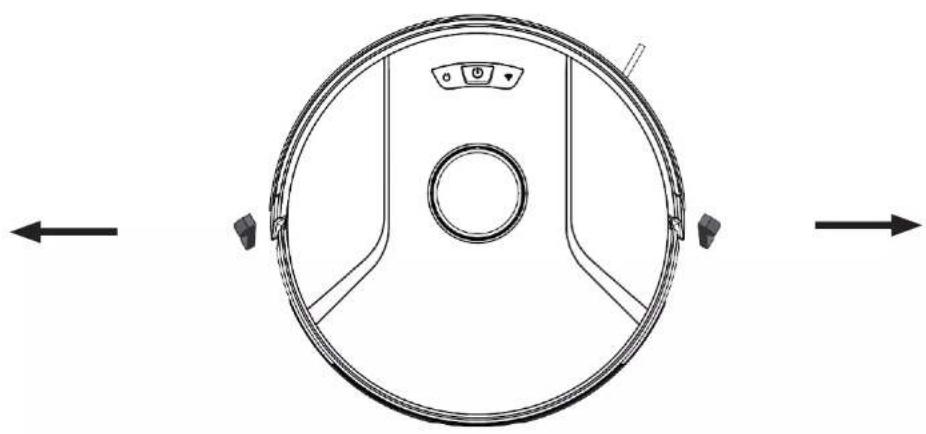

Vorbereitung

Beseitigen Sie das Schutzband

Vor dem Gebrauch der Haupteinheit beseitigen Sie darauf das Schutzband.

Aufladung der Haupteinheit

Bringen Sie die Ladestation auf den ebenen Fußboden an die Wand an. Bringen Sie in den Raum mit der Größe von 0,5 m an den Seiten und 1,5 m vor der Ladestation keine Gegenstände an.

1. Schließen Sie die Ladestation an die Spelsequelle an.
2. Installieren Sie die linke und rechte Seitenbürste.

1. Bringen Sie die Haupteinheit in die Ladestation an und lasse Sie sie aufladen.

Die Kontrollleuchte blinkt während der Aufladung. Sobald die Aufladung abgeschlossen ist, hört die Kontrollleuchte auf zu leuchten. Die volle Aufladung der Haupleinheit dauert ca. 6,5 Stunden.

Während der Reinigung kontrolliert die Haupteinheit automatisch das Ladeniveau. Wenn die Batterie beginnt sich zu entladen, aktiviert die Haupteinheit den Modus „Rückkehr in die Ladestation“ und sie kehrt in die Ladestation automatisch zurück um aufzuladen. Oder Sie können die Taste zur Rückkehr in die Ladestation in der App drücken und so den Modus „Rückkehr in die Ladestation“ manuell aktivieren.

Anmerkung: Sichern Sie ab, dass sich die Ladestation außerhalb der Reichweite des direkten Sonnenlichts und der Reflexgegenstände, z. B. der Spiegel, befindet. Vor dem Gebrauch lassen Sie die Haupteinheit voll aufladen, Sie sichern so die Standardbetriebsdauer des

Geräts ab. Die Aufladung dauert ca. 6,5 Stunden. Vor der Aufladung der Haupteinheit nehmen Sie den Wasserbehälter heraus. Sie sichern so den sicheren Ablauf der Aufladung ab und verhindern die unerwünschte Beschädigung.

Benutzung des Produkts / Start der Reinigung

Verschiedene Möglichkeiten der Reinigung können Sie mit Hilfe des Staubsauger-Roboters, der Fernbedienung oder der App eingeben.

Automatischer Modus

Benutzung. Der am häufigsten benutzte Reinigungsmodus, bei dem der Staubsauger-Roboter den ganzen Haushalt auf der Strecke in der Form des Buchstaben S aufräumt.

Einstellung: Wenn der Staubsauger-Roboter ausgeschaltet ist, drücken Sie die Einspeisung-Taste so lange, bis die Kontrollleuchte aufleuchtet, was bedeutet, dass das Gerät eingeschaltet ist. Drücken Sie nachfolgend kurz die Taste oder klicken Sie auf die Taste des automatischen Modus auf der Fernbedienung und der Staubsauger beginnt die Reinigung automatisch.

Einschalten und Ausschalten des Staubsauger-Roboters

Wenn Sie den Staubsauger-Roboter einschalten wollen, drücken und halten Sie die Taste ⏻. Es leuchtet die Kontrollleuchte der Einspeisung auf und der Staubsauger wechselt in den Bereitschaftsmodus. Durch das Drücken der Taste ⏻ des angehaltenen Staubsauger-Roboters schalten Sie das Gerät aus und Sie beenden die verlaufende Reinigung.

Anmerkung: Ein sich aufladender Staubsauger-Roboter kann nicht ausgeschaltet werden.

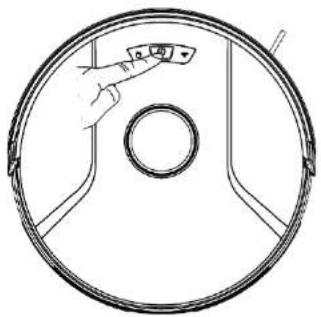

Start der Reinigung

Durch das Drücken der Taste 📍 starten sie die Reinigung. Der Staubsauger-Roboter plant dann nach der generierten Raumkarte die Reinigungsstrecke und räumt die einzelnen Haushaltszonen schrittweise auf. Der Staubsauger saugt in jeder Zone den Fußboden entlang der Wände und nachfolgend räumt er mit den Bewegungen in der Form des Buchstabens S die übrige Fläche gründlich und effektiv auf.

Anmerkungen:

- Wenn die Batterie des Staubsauger-Roboters ausgeladen ist, kann der Staubsauger die Reinigung nicht aufnehmen. Deshalb lassen Sie den Staubsauger vor der Reinigung aufladen.

- Vor der Reinigung räumen Sie vom Fußboden alle Kabel (einschließlich des Speisekabels der Ladestation) ab. Anderenfalls kann der Staubsauger Roboter die Kabel aufwickeln und so andere Stromgeräte von der Einspeisung abtrennen oder die Gegenstände oder Kabel beschädigen.

- Falls die zur Reinigung bestimmte Fläche kleiner als 2 m2 ist, reinigt der Staubsauger diese Fläche zweimal (Ausgangseinstellung).

- Wenn die Batterie des Staubsauger-Roboters während der Reinigung beginnt sich auszuladen, kehrt der Staubsauger in die Ladestation automatisch zurück, damit er sich auflädt. Sobald die Batterie genügend aufgeladen ist, kehrt der Staubsauger automatisch auf die Stelle zurück, wo er die Reinigung unterbrochen hat, und er beendet sie (sichern Sie ab, dass die Funktion der Erneuerung der Reinigung erlaubt wird).

Anhalten der Reinigung

Wenn Sie während der Reinigung das Wasser in den Wasserbehälter nachfüllen müssen oder wenn Sie das Mopptuch waschen müssen, drücken Sie die Taste 🎥 wodurch Sie den Staubsauger-Roboter anhalten. Wenn Sie wollen, dass der Staubsauger das Aufräumen fortsetzt, drücken Sie die Taste 🔒, oder drücken Sie die Taste 🔒, wodurch Sie die verlaufende Reinigung beenden und den Staubsauger-Roboter in die Ladestation zurück senden.

Anmerkung:

Wenn der angehaltene Staubsauger-Roboter in die Ladestation zurückkehrt, damit er sich auflädt, wird die verlaufende Reinigung aufgehoben.

Übergang in den Schlafmodus

Nach dem Stillstand von 10 Minuten wechselt der Staubsauger-Roboter automatisch in den Schlafmodus (die Kontrollleuchte der Einspeisung blinkt regelmäßig). Wenn Sie den Staubsauger erneut erwecken wollen, drücken Sie eine beliebige Taste.

Anmerkungen:

- Der sich aufladende Staubsauger kann in den Schlafmodus nicht wechseln. - Nach 12 Stunden im Schlafmodus wird der Staubsauger automatisch ausgeschaltet.

Laden Sie den Staubsauger auf.

Automatischer Modus: Nach der Beendigung der Reinigung kehrt der Staubsauger-Roboter in die Ladestation automatisch zurück, damit er sich auflädt. Manueller Modus: Wenn Sie den angehaltenen Staubsauger-Roboter in die Ladestation zurücksenden wollen, drücken Sie die Taste .

Die Kontrollleuchte der Einspeisung des sich aufladenden Staubsaugers pulsiert langsam.

Anmerkung:

Wenn es den Staubsauger-Roboter nicht gelingt, die Ladestation zu finden, kehrt er in die Ausgangsposition automatisch zurück. In diesem Fall ist es nötig, den Staubsauger in die Ladestation manuell anzubringen.

Störung

Wenn der Staubsauger-Roboter während der Reinigung eine Störung aufzeichnet, beginnt die Kontrollleuchte der Einspeisung, schnell rot zu blinken, und Sie hören einen Sprachhinweis. Mehr Informationen über die Problemlösung finden Sie in der Sektion „Problemlösung“.

Anmerkungen:

- Wenn Sie innerhalb von 10 Minuten nach der Feststellung der Störung keine Aktion durchführen, wechselt der Staubsauger-Roboter automatisch in den Schlafmodus. - Wenn der angehaltene Staubsauger-Roboter, der eine Störung festgestellt hat, in die Ladestation zurückkehrt, damit er sich auflädt, wird die verlaufende Reinigung aufgehoben.

Zurücksetzen der Einstellung des Wi-Fi-Netzes

Wenn sich Ihr Mobiltelefon infolge der Änderung des Routers oder des vergessenen Passworts an den Staubsauger-Roboter nicht anschließt, gehen Sie nach den Hinweisen für den Anschluss an das Wi-Fi-Netz vor und paaren Sie den Staubsauger mit dem Mobiltelefon erneut.

Anmerkung:

Wenn der Staubsauger-Roboter auf den Anschluss länger als 2 Minuten wartet, wird seine Funktion des Wi-Fi-Netzes automatisch ausgeschaltet. Wenn Sie den Staubsauger an das Mobiltelefon erneut anschließen wollen, machen Sie den Reset der Einstellung des Wi-Fi-Netzes.

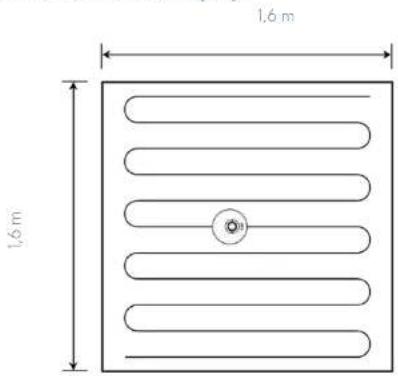

PIN N GO (Reinigung vor Ort)

Mittels der mobilen App kann man den Zielpunkt auf der Raumkarte bestimmen. Der Staubsauger-Roboter plant nachfolgend automatisch die Strecke und verschiebt sich zum jeweiligen Punkt. Wenn Sie mittels der App den Zielpunkt des Staubsaugers bestimmen, der sich in dem Bereitschaftsmodus befindet oder der angehalten ist, räumt der Staubsauger den Raum um diesen Platz in der Größe von 1,6 m x 1,6 m auf. Nach der Beendigung der Reinigung kehrt der Staubsauger in die Ausgangsposition automatisch zurück.

Anmerkung:

Wenn Sie diesen Reinigungsmodus bei dem angehaltenen Staubsauger starten, beendigen Sie die verlaufende Reinigung.

Einstellung einer ausgeschlossenen Zone oder einer virtuellen Wand

Mittels der mobilen App kann man eine ausgeschlossene Zone oder eine virtuelle Wand einstellen. Der Staubsauger-Roboter betritt nachfolgend während der Reinigung die ausgeschlossene Zone nicht / er überschreitet die Grenze nicht, welche die virtuelle Wand bestimmt.

Anmerkungen:

•Vor dem Gebrauch dieser Funktion ist es nötig, die Funktion der automatischen Speicherung der Raumkarte zu genehmigen.
- Diese Funktion wird nur zur Bestimmung der Reinigungszonen genutzt, es ist nicht möglich, sie zur Blockierung der gefährlichen Zonen zu benutzen.
- Wenn Sie den Staubsauger-Roboter versetzen oder wenn es zu einer grundsätzlichen Änderung in der Gestaltung des Haushaltes kommt, kann die Raumkarte die Gültigkeit verlieren und die Einstellung der virtuellen Wände oder der ausgeschlossenen Zonen wird verloren.

Aktualisierung der Raumkarte in der Realzeit Einstellung der Lautstärke

Abbildung der Aufzeichnungen der Reinigung Verwaltung der Raumkarte

Änderung der Stimme des Staubsauger-Roboters Aktualisierung der Firmware

Anbringung des Staubsauger-Roboters Abbildung des Zustands desStaubsauger-Roboters

Anmerkung:

Die Funktionen und die Details der App können sich infolge der ständigen Entwicklung und der Aktualisierungen mäßig unterscheiden. Maßgebend sind konkrete Funktionen und Details der aktuellen Version der App.

Reinigung der ausgewählten Zonen

Mittels der App kann man eine Zone oder mehrere Zonen auswählen, die Sie aufräumen wollen. Der Staubsauger-Roboter räumt nachfolgend einen Raum oder mehrere Räume auf, die Sie in der App ausgewählt haben.

Anmerkungen:

•Vor dem Gebrauch dieser Funktion ist es nötig, die Funktion der automatischen Speicherung der Raumkarte zu genehmigen, und der Staubsauger-Roboter muss ebenfalls eine generierte Raumkarte der Reinigung besitzen.
- Nach dem Start der Reinigung verschiebt sich der Staubsauger hinter die ausgewählte Zone. Beseitigen Sie vom Fußboden um die ausgewählte Zone herum alle eventuellen Hindernisse (mit der Ausnahme der Hindernisse, die zur Verhinderung der Bewegung des Staubsaugers dienen).

Geplante Reinigung

Mittels der mobilen App kann man die Zeit der geplanten Reinigung einstellen. In der jeweiligen Zeit startet der Staubsauger-Roboter automatisch die Reinigung und nach deren Beendigung kehrt er in die Ladestation zurück.

Reinigung einer bestimmten Zone

Mittels der App kann man eine Zone einstellen, die Sie aufräumen wollen. Der Staubsauger-Roboter räumt nachfolgend die Zone auf, die Sie in der App ausgewählt haben.

Anmerkung:

Nach dem Start der Reinigung verschiebt sich der Staubsauger hinter die konfigurierte Zone. Beseitigen Sie vom Fußboden um die konfigurierte Zone herum alle eventuellen Hindernisse (mit der Ausnahme der Hindernisse, die zur Verhinderung der Bewegung des Staubsaugers dienen).

Modus der Reinigung

In der App kann man den Spar-, üblichen und leistungsfähigen Modus auswählen. Der Ausgangsmodus ist der übliche Modus.

Modus Nicht stören

Während des Modus Nicht stören wird der Staubsauger-Roboter die Reinigung nicht automatisch fortsetzen oder die Sprachhinweise abspielen. Das Licht der Kontrollleuchte der Einspeisung wird abgeblendet sein. Mittels der App kann man den Modus Nicht stören ausschalten oder seinen Zeitabschnitt ändern.

Nutzung des Wasserbehälters

• Benutzen Sie die Wischfunktion nicht für die Reinigung der Teppiche.

• Nach dem Wischen des Fußbodens leeren Sie den Wasserbehälter aus und nehmen Sie das Mopptuch ab.

• Füllen Sie den Behälter mit dem Wasser auf.

1. Installieren Sie das Mopptuch.

1. Installieren Sie die Baugruppe des Wasserbehälters und starten Sie das Wischen.

Wartung - Staubbehälter

Regelmäßige Wartung

Zur Erreichung der möglichst guten Ergebnisse reinigen Sie den Staubsauger-Roboter regelmäßig und führen Sie dessen Wartung nach den Hinweisen in der unten angegebenen Tabelle durch. Wählen Sie die Frequenz der Reinigung und der Wartung nach dem Gebrauch des Geräts aus.

Empfohlene Frequenz der Reinigung und der Wartung:

Teil der Haupteinheit Frequenz der Reinigung Frequenz des Austausches
Filter Jede Woche Alle 2 Monate
Rollenbürste Jede Woche Alle 6-12 Monate
Seitenbürste Jeden Monat Alle 3-6 Monate oder wenn sie sichtbar beschädigt ist
Abdeckung der Rollenbürste Jeden Monat		Alle 3-6 Monate oder wenn die Dichtung der Abdeckung der Rollenbürste aus dem Silikongummi sichtbar beschädigt ist
Sensor Jeden Monat /
Ladeelektrode Jeden Monat /
Allrichtungsrad Jeden Monat /

1. Drücken Sie die Taste auf dem Staubbehälter und nehmen Sie sie heraus 4. Öffnen Sie die Abdeckung des HEPA Filters.

1. Öffnen Sie die Seitenabdeckung des Staubbehälters.

1. Leeren Sie den Staubbehälter aus.

1. Nehmen Sie den HEPA-Filter und den Vorfilter heraus. Klopfen Sie auf den HEPA-Filter, damit Sie den Staub daraus beseitigen. Wir empfehlen nicht, den HEPA-Filter mit Wasser abzuspülen.

1. Waschen Sie den Vorfilter.

1. Wischen Sie den Staubbehälter mit dem Tuch ab. Spülen Sie den Staubbehälter mit dem Wasser nicht ab.

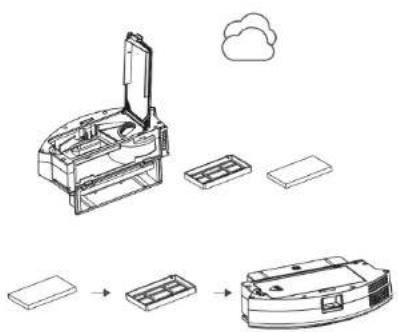

1. Lassen Sie den Staubkasten und die Filterkomponenten vollständig trocknen und halten Sie sie trocken, Sie verlängern so ihre Lebensdauer. Anmerkung: Wir empfehlen, den Vorfilter alle 15-30 Tage zu waschen. Die maximale Lebensdauer eines HEPA-Filters beträgt 3 Monate.

A. Installieren Sie den Vorfilter und den HEPA-Filter in den Staubbehälter zurück.

Anmerkung:

1. Vergewissern Sie sich vor der Installation der Filter, dass der Vorfilter und der HEPA-Filter trocken sind.

2. Setzen Sie den Vorfilter und den HEPA-Filter dem direkten Sonnenlicht nicht aus.

B. Schließen Sie die Abdeckung des Staubbehälters und installieren Sie den Behälter in die Haupteinheit zurück.

Anmerkung: Spülen Sie den Staubbehälter mit dem Wasser nicht ab.

Wartung - Wasserbehälter und Mopptuch

1. Nehmen Sie die Baugruppe des Wasserbehälters heraus. 4. Bereinigen Sie das Mopptuch.

1. Nehmen Sie das Mopptuch ab. 5. Lassen Sie das Mopptuch trocknen.

1. Leeren Sie den Wasserbehälter aus. 6. Wischen Sie den Wasserbehälter trocken ab oder lassen Sie ihn trocknen.

Wartung - Rollen- und Seitenbürste

1. Öffnen Sie die Abdeckung der Rollenbürste. 3. Bereinigen Sie die Bürste von den aufgewickelten Haaren mittels eines Werkzeugs.

1. Nehmen Sie die Welle der Rollenbürste heraus. 4. Bereinigen Sie die Seitenbürsten.

Wartung - Ladeelektrode, Sensor gegen Absturz, Antriebsrad und Allrichtungsrad

DE

1. Bereinigen Sie die Ladeelektrode. 3. Bereinigen Sie den Sensor gegen Absturz.

1. Bereinigen Sie das Antriebs- und Allrichtungsrad.

Wenn der Staubsauger-Roboter während der Reinigung eine Störung aufzeichnet, beginnt die Kontrollleuchte der Einspeisung, schnell rot zu blinken, und Sie hören einen Sprachhinweis. In diesem Fall gehen Sie nach den Hinweisen in der unten angegebenen Tabelle vor und beseitigen Sie das Problem.

Fehler Lösung
Fehler 1: Der Laserkopf ist blockiert oder verklemmt, überprüfen Sie ihn.	Der Laserfernsensor ist blockiert oder infolge der Verwicklung eines fremden Ge-genstandes verklemmt. Beseitigen Sie das Hindernis oder den fremden Gegenstand. Wenn es nicht möglich ist, das Hindernis oder den fremden Gegenstand zu beseiti-gen, übertragen Sie die Haupteinheit auf eine andere Stelle und starten Sie sie.
Fehler 2: Der Antikollisionssensor hat sich verklemmt, überprüfen Sie ihn.	Der Stoßpuffer hat sich verklemmt. Klopfen Sie auf den Stoßpuffer und beseitigen Sie den fremden Gegenstand. Wenn in dem Stoßpuffer kein fremder Gegenstand ist, übertragen Sie die Haupteinheit auf eine andere Stelle und starten Sie sie.
Fehler 3: Gerade das Rad ist über dem Niveau des Fußbodens, übertragen Sie die Haupteinheit auf eine andere Stelle und starten Sie sie erneut.	Das Rad ist über dem Niveau des Fußbodens. Übertragen Sie die Haupteinheit auf eine andere Stelle und starten Sie sie.
Fehler 4: Der Sensor gegen Absturz ist blockiert, überprüfen Sie ihn und bereinigen Sie ihn.	Die Haupteinheit ist über dem Niveau des Fußbodens. Übertragen Sie die Hauptein-heit auf eine andere Stelle und starten Sie sie. Dieser Fehler kann ebenfalls auf den verschmutzten Sensor gegen Absturz aufmerksam machen. Wischen Sie den Sensor gegen Absturz ab.
Fehler 5: An der Seitenbürste sind aufgewickelte Schmutzigkeiten, bereinigen Sie sie.	In den Seitenbürsten konnten fremde Gegenstände stecken bleiben. Zerlegen Sie und bereinigen Sie die Seitenbürsten.
Fehler 6: An dem rechten/linken Rad sind aufgewickelte Schmutzigkeiten, bereinigen Sie sie.	Um das Rad herum können aufgewickelte fremde Gegenstände sein. Bereinigen Sie das Rad und starten Sie die Haupteinheit erneut.
Fehler 7: Der Staubsauger-Roboter blieb stecken, übertragen Sie ihn auf eine andere Stelle.	Die Haupteinheit konnten stecken bleiben. Beseitigen Sie die Hindernisse aus der Umgebung der Haupteinheit.
Fehler 8: Schwache Batterie, laden Sie den Staubsauger-Roboter auf.	Schwache Batterie. Laden Sie den Staubsauger vor der Nutzung auf.
Fehler 9: Problem mit der Aufladung, überprüfen Sie das Laden.	Die Temperatur der Batterie ist zu hoch oder zu niedrig. Warten Sie, bis die Tempe-ratur der Batterie auf den Normalwert zurückkehrt, und starten Sie den Staubsauger- -Roboter erneut.
Fehler 10: Der Sensor der Wände ist blockiert, überprüfen Sie ihn.	Der Sensor der Wände ist mit dem Staub abgedeckt. Wischen Sie den Sensor der Wände ab.
Fehler 11: Unebener Fußboden, übertragen Sie die Haupteinheit auf eine andere Stelle und starten Sie sie erneut.	Die Haupteinheit war beim Starten geneigt. Legen Sie die Haupteinheit auf den ebenen Fußboden und starten Sie sie erneut.
Fehler 12: Die obere Abdeckung des Lasers ist blockiert oder verklemmt, überprüfen Sie sie.	Der Laserdrucksensor des Drucks ist gedrückt oder blockiert. Übertragen Sie den Staubsauger-Roboter auf eine andere Stelle und starten Sie ihn erneut.

Problemlösung

Fehler Lösung
Es ist nicht möglich, den Staubsauger-Roboter einzuschalten.	Schwache Batterie. Laden Sie den Staubsauger-Roboter auf und starten Sie ihn nachfolgend.Die Temperatur der Batterie ist zu hoch oder zu niedrig. Benutzen Sie den Staubsauger-Roboter im Umfeld mit der Temperatur zwischen 0 °C bis 40 °C.
Es ist nicht möglich, das Gerät aufzuladen.	Die Ladestation ist an die Einspeisung nicht angeschlossen. Vergewissern Sie sich, dass die beiden Enden des Speisekabels der Ladestation ordentlich angeschlossen sind. Schlochter Kontakt zwischen der Ladestation und der Haupteinheit. Bereinigen Sie die Metallteile der Ladestation und den Ladkontakt der Haupteinheit. Überprüfen Sie, ob die Kontrollleuchte der Ladestation leuchtet.
Langsames Aufladen	Beim Gebrauch im Umfeld mit der hohen oder niedrigen Temperatur setzt die Haupteinheit automatisch die Ladegeschwindigkeit herab, damit die Lebensdauer der Batterie verlängert wird.Der Bereich des Ladekontakts kann verschmutzt sein. Bereinigen Sie diesen Bereich mit einem trockenen Tuch.
Der Staubsauger-Roboter ist in die Ladestation nicht zurückgekehrt.	Um die Ladestation herum gibt es zu viele Hindernisse. Bringen Sie die Ladestation in einen mehr freien Raum an.
Außergewöhnliches Verhalten Schalten Sie den Staubsauger-Roboter aus und nachfolgend ein.
Der Staubsauger-Roboter gibt während der Reinigung den außergewöhnlichen Lärm.	In der Rollenbürste, in den Seitenbürsten oder im Hauptrad konnten fremde Gegenstände stecken bleiben. Schalten Sie den Staubsauger- Roboter aus und bereinigen Sie ihn. Das Allrichtungsrad ist mit dem Staub umhüllt oder es sind darauf Schmutzigkeiten aufgewickelt, Nehmen Sie das Rad mit Hilfe des Schraubenziehers heraus und spülen Sie es ab.
Die Reinigungsleistung des Staubsauger-Roboters ist herabgesetzt / der Staubsauger lässt den Schmutz hinter sich.	Der Staubbehälter ist voll. Leeren Sie den Staubbehälter aus und bereinigen Sie ihn. Blockierter Filter. Reinigen Sie den Filter. Um die Rollenbürste herum sind aufgewickelte fremde Gegenstände. Bereinigen Sie die Rollenbürste.
Es ist nicht möglich, den Staubsauger-Roboter an das Wi-Fi-Netz anzuschließen.	Die Funktion des Wi-Fi-Netzes des Staubsauger-Roboters ist nicht eingeschaltet. Machen Sie den Reset des Anschlusses an das Wi-Fi-Netz und versuchen Sie es noch einmal. Schlechte Qualität des Signals des Wi-Fi-Netzes. Bringen Sie die Einheit in den Bereich mit dem guten Signal des Wi-Fi-Netzes an.Nicht standardmäßiger Anschluss an das Wi-Fi-Netz: Machen Sie den Reset der Einstellung des Wi-Fi-Netzes, laden Sie die neueste Version der mobilen App herunter und versuchen Sie, sich erneut anzuschließen.Plotzlicher Unterbrechung des Anschlusses an das Wi-Fi-Netz. Unrichtige Einstellung des Routers. Wenden Sie sich an den Kundenservice.
Es ist nicht möglich, die geplante Reinigung durchzuführen.	Schwache Batterie. Die geplante Reinigung wird nur dann gestartet, wenn die Batterie mindestens auf 20 % aufgeladen ist.
Verbraucht der Staubsauger-Roboter die Energie, wenn er in der Ladestation gelassen ist?	Wenn der Staubsauger in der Ladestation immer gelassen ist, verbraucht er nur eine sehr kleine Menge Energie. Er hilft so die möglichst gute Leistung der Batterie erhalten.
Ist es vor den ersten drei Nutzungen nötig, den Staubsauger-Roboter für die Dauer von 16 Stunden aufladen zu lassen?	Die Lithium-Batterie hat keinen Speichereffekt. Sobald sie voll aufgeladen ist, ist es möglich, sie zu nutzen. Es ist nicht nötig, 16 Stunden zu warten.
Das Moppmodul gibt kein Wasser aus oder es gibt nur eine sehr kleine Menge Wasser aus.	Überprüfen Sie, ob es das Wasser im Wasserbehälter gibt. Stellen Sie mittels der App die Wasserausgabe auf den Maximalwert ein.Installieren Sie das Mopptuch und den Halter nach den angegebenen Weisungen.
Schwache Batterie während der Reinigung. Der Staubsauger-Roboter setzt danach, als er in die Ladestation zurückgekehrt ist, die Reinigung nicht fort.	Überprüfen Sie, ob sich der Staubsauger-Roboter in dem Modus Nicht stören nicht befindet. Wenn sich der Staubsauger-Roboter in dem Modus Nicht stören befindet, wird er die Reinigung nicht fortsetzen. Wenn der Staubsauger-Roboter in die Ladestation manuell angebracht wurde, wird er die Reinigung nicht fortsetzen.
Der Staubsauger-Roboter kann in die Ladestation nach der Beendigung der Reinigung vor Ort (PIN IN GO) oder danach, als die Ladestation versetzt wurde, nicht zurückkehren.	Der Staubsauger-Roboter generiert nach der Beendigung der Reinigung vor Ort oder danach, als die Ladestation versetzt wurde, die Raumkarte des Haushalts erneut. Wenn sich der Staubsauger-Roboter von der Ladestation zu weit befindet, ist es möglich, dass er darin nicht automatisch zurückkehren kann. In diesem Fall bringen Sie ihn in die Ladestation manuell an.
Der Staubsauger-Roboter hat während der Reinigung einige Stellen ausgelassen.	Der Sensor der Wände oder der Sensor gegen Absturz können verschmutzt sein. Wischen Sie die Sensoren mit einem weichen trockenen Tuch ab.

Kategorie	Parameter Spezifikation
	Durchmesser 330 mm
Konstruktion	Höhe 96 mm
	Nettogewicht 2,7 kg
Batterie	Spannung 14,4 V
	Batterie Wiederaufladbare Lithium-Batterie 2600 mAh
Parameter der Reinigung	Volumen des Staubbehälters 600 ml
	Typ der Aufladung Automatische oder manuelle Aufladung
	Ladedauer Ca. 270 Minuten
	Reinigungsdauer Ca. 100 Minuten
Haupteinheit

Aufgrund der kontinuierlichen Produktentwicklung können die technischen Daten vom tatsächlichen Produkt abweichen. Unser Unternehmen behält sich das Recht vor, das Produkt zu aktualisieren.

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwell und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Tesla Global Limited, dass der Funkanlagentyp TSL-VC-AI200 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc

Konnektivität: WIFI 802.15.4

Frequenzband: 2.400 - 2.480 GHz

Max. Sendeleistung. (EIRP): < 20 dBm
