Ecomat 200 DY340 - Monitor IFM - Kostenlose Bedienungsanleitung

Typ	Digitalanzeigegerät (Universeller Impulsprozessor)
Abmessungen (H x B x T)	96 x 48 x 150 mm
Schalttafelausschnitt	91 x 43 mm
Spannungsversorgung	AC 115/230 V oder DC 24 V; 4 VA / 200 mA
Anzahl der Eingänge	4 (A, B, C, D) für NPN, PNP, NAMUR; HTL oder TTL
Eingangsfrequenzbereich	0.03 Hz bis 25 kHz
Schaltausgänge	3 x PNP, 5...30 V DC, 50 mA kurzschlussgeschützt
Analogausgang (optional)	0/4...20 mA oder 0...10 V DC
Display	6-stellig, 7-Segment-LED, Dezimalpunkt einstellbar
Schutzfront	IP 44
Betriebstemperatur	0 °C bis +45 °C
Genauigkeit	±1 Ziffer
Montage	Schalttafeleinbau mit Klemmbügeln
Betriebsarten	23 Modi einschließlich Drehzahl, Frequenz, Zeitmessung, Zählen usw.
Programmierung	Über Fronttasten; Parameter für Skalierung, Ausgänge, Filter usw.
Hilfsspannungsausgänge	5 V DC (150 mA), 12 V DC (150 mA), 24 V DC (60 mA)
Anschluss	Steckbare Klemmleiste mit Verpolungsschutz
Besondere Merkmale	Min-/Maxwertspeicher, Reset, Tastensperre, Impulszeit, Anlaufverzögerung

Häufig gestellte Fragen - Ecomat 200 DY340 IFM

Wie schließe ich die Spannungsversorgung an das IFM Ecomat 200 DY340 an?

Sie können entweder AC (115/230 V) an den Klemmen L und N oder DC (24 V) an den Klemmen 1 (+) und 2 (GND) zuführen. Stellen Sie sicher, dass die Anlage vor dem Verdrahten spannungsfrei ist. Die steckbare Klemmleiste besitzt einen Verpolungsschutz.

Welche Sensortypen können an die Eingänge angeschlossen werden?

Das Gerät akzeptiert NPN-, PNP- und NAMUR-Impulsgeber. Verwenden Sie für NAMUR-Sensoren in Ex-Bereichen einen geeigneten Trennverstärker. Die Eingänge sind über Parameter P03 für HTL- oder TTL-Pegel konfigurierbar.

Wie programmiere ich das Gerät?

Drücken Sie die Programmiertaste, um in den Programmiermodus zu gelangen (P00 wird angezeigt). Verwenden Sie ▲/▼, um einen Parameter auszuwählen, und drücken Sie dann Enter, um dessen Wert anzuzeigen. Passen Sie mit ▲/▼ an und drücken Sie Enter zur Bestätigung. Das Gerät kehrt nach 10 Sekunden Inaktivität in den Betriebsmodus zurück.

Was sind die Hauptbetriebsarten des DY340?

Das Gerät verfügt über 23 Betriebsarten (P01): z. B. Impulszählung (Drehzahl), Periodenmessung (niedrige Drehzahl), Kehrwertanzeige (Durchlaufzeit), Zeitintervallmessung und Industrietimer. Jede Betriebsart konfiguriert die Eingänge und das Displayverhalten.

Wie stelle ich das Display ein, um die Geschwindigkeit in m/s anzuzeigen?

Wählen Sie Betriebsart 1 (hohe Drehzahl) oder 2 (niedrige Drehzahl) über P01. Berechnen Sie den Operanden O = gewünschter Anzeigewert / Eingangsfrequenz (z. B. 653/12.266 Hz ≈ 53). Setzen Sie P02 auf diesen Wert und passen Sie den Dezimalpunkt mit P07 entsprechend an.

Kann ich die Tastatur sperren, um versehentliche Änderungen zu verhindern?

Ja. Setzen Sie Parameter P00 auf 1 und drücken Sie Enter. Zum Entsperren drücken Sie die Programmiertaste, dann innerhalb von 5 Sekunden die ▼-Taste und die ☐-Taste (Eingabe).

Wie schließe ich einen Analogausgang an?

Nur bei Artikel E89121 verfügbar. Verbinden Sie die Drähte mit den Klemmen 10 (GND), 11 (0-10 V), 12 (0/4-20 mA), 13 (-). Konfigurieren Sie den Analogtyp (P34), den Endwert (P33), den Nullpunktabgleich (P35) und den maximalen Ausgangspegel (P36).

Was bewirkt die Impulszeitfunktion?

Die Impulszeit (P18-P20) bewirkt, dass ein Ausgang für eine eingestellte Dauer (0.00-9.99 s) schaltet, wenn der Messwert den Grenzwert überschreitet. Nach dieser Zeit kehrt der Ausgang in seinen Normalzustand zurück. Dies ist nützlich zum Entprellen oder für kurze Signale.

Wie setze ich den Min-/Maxwertspeicher zurück?

Setzen Sie Parameter P74 auf 1 und drücken Sie Enter. Alternativ können Sie über die Parameter P23-P25 eine Fronttaste der Funktion 'Min./Max. löschen' zuweisen und diese Taste während des Betriebs drücken.

Was ist die maximale Eingangsfrequenz und wie kann ich sie reduzieren?

Die maximale Eingangsfrequenz beträgt 25 kHz. Verwenden Sie die Frequenzteilungsparameter P05 (Eingang A) und P06 (Eingang B), um durch 1, 10, 100, 1000 oder 10000 zu teilen und an den Messbereich anzupassen.

BEDIENUNGSANLEITUNG Ecomat 200 DY340 IFM

Betriebsanleitung Operating instructions

ecomot200®

Digital display DY 340

Inhalt

1. Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
2. Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
4. Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
   Anschluß der Sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
5. Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
6. Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
8. 1. Konfigurieren der Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
9. 1. Konfigurieren der Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10. 1. Konfigurieren der Transistorausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. 1. Konfigurieren des Analogausgangs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12. 1. Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
13. Applikationsspezifische Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

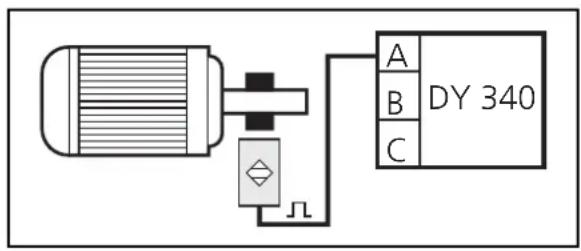

14. 1. Erfassen von hohen Drehzahlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
15. 1. Erfassen von Drehzahlen, Takten, Stückzahlen .....Seite 10

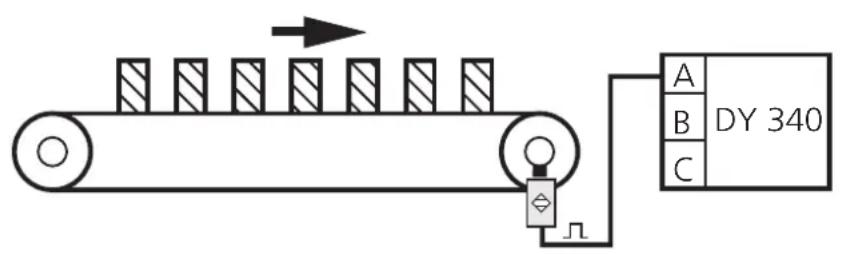

16. 1. Erfassen von Durchlaufzeiten (reziproke Anzeige) .....Seite 12
17. 1. Geschwindigkeit erfassen aus Differenzzeit-Messung .....Seite 13

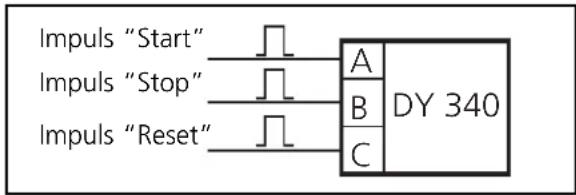

18. 1. Verwendung als Industrie-Stoppuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14
19. Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15
20. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

1. Bestimmungsgemäße Verwendung

Das Digital-Display ist ein universelles Gerät zur Anzeige und Überwachung von physikalischen Größen, die sich aus Impulsen ableiten lassen (z. B. Drehzahl, Geschwindigkeit, Ereigniszählung).

Das Gerät

• nimmt die Signale von Impulsgebern auf,
• verarbeitet sie entsprechend der Parametrierung zu einem Anzeigewert und
• gibt den aktuellen Anzeigewert im Display an.

• Weiterhin schaltet das Gerät Transistorausgänge:

• OUT 1: schaltet bei Über- / Unterschreiten des vorgegebenen Minimalwerts,

• OUT 2: schaltet bei Überschreiten des vorgegebenen Maximalwerts,
• OUT 3: schaltet bei Erreichen des Anzeigewertes 0.

- Optional: Zusätzlich gibt das Gerät den aktuellen Anzeigewert als Analogsignal aus:

- Spannungsausgang 0 - 10 V DC,

- Stromausgang 0/4 - 20 mA.

Die Funktion des Geräts ist durch die Einstellung verschiedener Parameter in weiten Grenzen variabel und so an die jeweilige Applikation anpaßbar:

• Konfiguration der Eingänge und der Anzeige
  (Betriebsart, Dezimalpunkt, Mittelwertbildung),

- Konfiguration der Ausgänge

(Vorwahl, Schaltfunktion, Wischen, Anlaufüberbrückung).

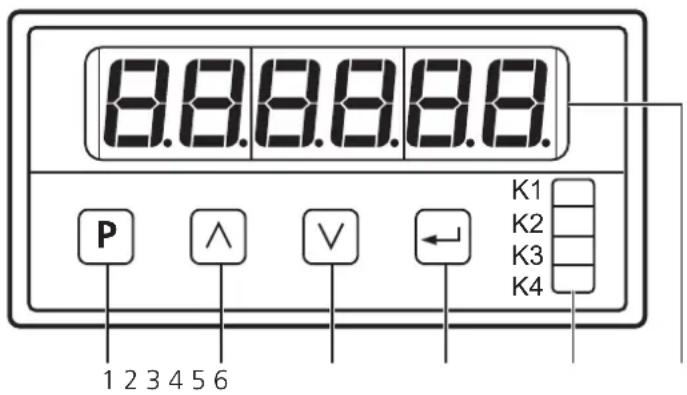

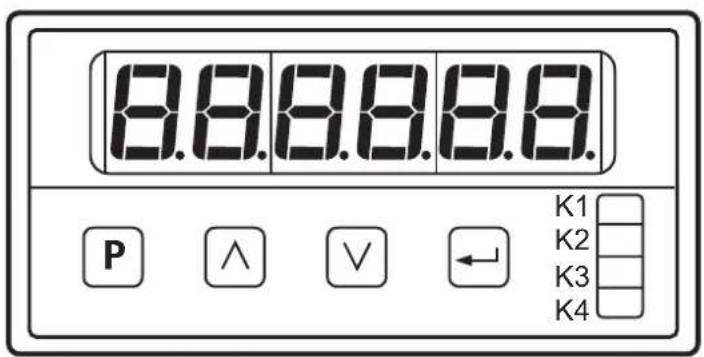

2. Bedien- und Anzeigeelemente

1	Programmiertaste: Übergang in den Programmiermodus
2	Einstelltasten aufwärts / abwärts: Wahl der Parameteradresse und des Parameterwerts
	Einstellung schrittweise durch Einzeldruck oder kontinuierlich durch Dauerdruck.
3	Schneller Durchlauf: Dauerdruck gleichzeitig auf eine Einstelltaste und die Programmiertaste.
4	Eingabetaste: Bestätigen der Parameteradresse und des Parameterwerts
5	LED-Anzeigen:K1 leuchtet: Gerät ist betriebsbereitK2 leuchtet: Ausgang “Min” ist geschaltet (eingestellter Minimalwert erreicht)K3 leuchtet: Ausgang “Max” ist geschaltet (eingestellter Maximalwert erreicht)K4 leuchtet: Ausgang “display 0” ist geschaltet (Anzeigewert 0 erreicht)
6	Anzeige (Eingangswerte, Parameteradressen und Parameterwerte)

3. Montage

Befestigen Sie das Gerät mit zwei Spannbügeln in der Schalttafel;

Schalttafel-Ausschnitt: 91 x 43mm.

4. Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei, bevor Sie das Gerät anschließen. Die Klemmleisten sind verpolsicher steckbar.

Klemmenbelegung:

X1
1	GND+24 V DC IN	Versorgungs-spannung DC
2
3	GND+5 V DC OUT	Sensorversorgung
4
5	+ 12 V DC OUT
6	Input A
7	Input B	Signaleingänge
8	Input C
9	Input D
10	GND + / - 10 V	Analogausgänge(Nur bei Artikel E89121. Bei allen anderen Geräten dürfen diese Klemmen nicht belegt werden).
11
12	+ 20 mA
13
14	OUT 1 (min)
15	OUT 2 (max)	Schaltausgänge
16	OUT 3 (display 0)
17	+ 24 V Com
X2
L 230 V AC	Versorgungs-spannung AC
L 115 V AC
N

Spannungsversorgung

• entweder AC an Klemmen L / N
  • oder DC an Klemmen 1 und 2.

Sensorversorgung

• entweder intern durch den DY 340 (5V an den Klemmen 3 und 4; 12 V an den Klemmen 3 und 5),
• oder extern.

Bei externer Sensorversorgung muß L- der externen Quelle mit Klemme 3 des DY 340 verbunden werden.

Bei Betrieb des DY 340 mit DC-Spannung kann der Sensor direkt von der Versorgungsspannung (extern) gespeist werden.

Klemmen 1 - 17 sind potentialgetrennt vom Versorgungsnetz.

Anschluß von Sensoren:

3-Leiter DC	2-Leiter DC / NAMUR-Geber	Drehgeber

Bei Einsatz von NAMUR-Gebern im Ex-Bereich muß ein geeigneter Trennschaltverstärker zwischen Geber und DY340 geschaltet werden.

Um sichere Funktion zu gewährleisten, sollten Signalkabel und Lastkabel getrennt voneinander verlegt werden. Verwenden Sie ggf. abgeschirmte Kabel.

5. Programmieren

1	Wechsel in den Programmiermodus	Drücken Sie kurz die Taste P Im Display erscheint P00.
2	Anwahl des Parameters, der verändert werden soll	Drücken Sie die Taste oder , bis der gewünschte Parameter im Display erscheint.*
		Drücken Sie die Taste Im Display erscheint der aktuelle Parameterwert.
3	Einstellen des Parameterwerts	Drücken Sie die Taste oder , bis der gewünschte Parameterwert im Display erscheint.*
		Drücken Sie die Taste Im Display erscheint der nächste Parameter. Fahren Sie fort mit Schritt 2.
Wird keine Taste mehr gedrückt, geht das Gerät nach 10s in den Betriebsmodus zurück.Die geänderten Parameterwerte werden aktiv.**

*Einstellung schrittweise durch Einzeldruck oder kontinuierlich durch Dauerdruck.
Schneller Durchlauf: Dauerdruck gleichzeitig auf Taste (oder) und Taste.
**Aktive Beendigung des Programmiermodus: Wählen Sie Parameter P85, geben Sie den Wert 1 ein und bestätigen Sie mit der Taste 📄

Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden. Wählen Sie Parameter P00, geben Sie den Wert 1 ein und bestätigen Sie mit der Taste ☐

Zum Entriegeln

• drücken Sie kurz die Taste 📄 In→ Display erscheint
• Drücken Sie nun innerhalb von 5s nacheinander die Tasten

1. Einstellbare Parameter

Parameter Parameterwert
P00	Tastatursperre	0 = Tastatursperre AUS1 = Tastatursperre EIN
P01	Betriebsart 1 ... 23 (siehe Seite 9 ff.)
P02	Operand: Zahlenwert zur Berechnung des Anzeigewerts	Wertebereich: 1 ... 50 000(siehe Seite 9 ff.)
P03	Eingangspegel für alle Eingänge	1 = HTL (LOW= 0 ... 5 V HIGH = 8 ... 30 V)2 = TTL (LOW= 0 ... 1 V HIGH = 2,5 ... 6 V)
P04	Eingangsverhalten für alle Eingänge	1 = NPN2 = PNP
P05	Frequenzteilung für Input A	1 = 1:12 = 1:103 = 1:1004 = 1:10005 = 1:10000
P06	Frequenzteilung für Input B
P07	Dezimalpunkt der Anzeige	Wertebereich: 0 ... 50 = keine, 5 = 5 Stellen nach dem Komma
P08	Start/Stop-Verhalten bei Zeitmessung 1 ... 5 (siehe Seite 14)
P09	Reset-Verhalten bei Zeitmessung 1 ... 4 (siehe	Seite 15)
P10	Vorwahl 1 (Minimalwert):Anzeigewert, bei dem OUT 1 (Min)schalten soll	Wertebereich: 0 ... 999 999
P11	Vorwahl 2 (Maximalwert):Anzeigewert, bei dem OUT 2 (Max)schalten soll	Wertebereich: 0 ... 999 999
P12	Schaltverhalten der Ausgänge OUT 1 (Min)und OUT 2 (Max)	1 = beide Ausgänge schalten bei Überschreiten des jeweiligen Vorwahlwerts2 = Ausgang "Min" schaltet bei Unterschreiten,Ausgang "Max" bei Überschreiten des jeweiligen Vorwahlwerts
P15	Istwertspeicher bei Zeitmessung	1 = EIN2 = AUS
P18	Wischzeit für OUT 1 (Min)Der Ausgang ändert seinen Schaltzustandbei Über- bzw. Unterschreiten des Grenzwertes für die Dauer der eingestellten Wischzeit.Danach geht er in den Ausgangszustandzurück.	Wertebereich: 0,00 (= statisch) ... 9,99s
P19	Wischzeit für OUT 2 (Max) Wertebereich: 0,00 (= statisch) ... 9,99s
P20	Wischzeit für OUT 3 (display 0 / Nullwert)	Wertebereich: 0,00 (= statisch) ... 9,99s
P21	Funktionsbelegung für Input C	0 = keine Funktion5 = Min/Max-Speicher löschen6 = Tastatursperre7 = Zählunterbrechung8 = Reset
P22	Funktionsbelegung für Input D
P23	Funktion der Taste [m] Betriebsmodus	0 = keine Funktion5 = Min/Max-Speicher löschen7 = Zählunterbrechung8 = Reset
P24	Funktion der Taste [m] Betriebsmodus
P25	Funktion der Taste [m] Betriebsmodus
P26	Min-Wert-Speicher lesen Anzeige des aktuellen Minimalwerts
P27	Max-Wert-Speicher lesen	Anzeige des aktuellen Maximalwerts

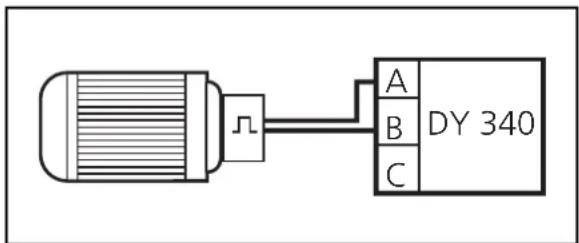

P28	Richtungsabhängige Anzeige /Richtungsmeldung durch OUT 3	1 = ohne Vorzeichen, ohne Richtungsmeldung2 = mit Vorzeichen und Richtungsmeldung OUT 3(siehe Seite 9)
P29	Anlaufüberbrückung für OUT 1 (Min)Der Ausgang schaltet erst nach Ablauf der Anlaufüberbrückungszeit.Die Zeit startet beim Anlegen der Betriebsspannung oder nach Reset.	Wertebereich:0s = Anlaufüberbrückung nicht aktiv0,01 ... 99,98s Anlaufüberbrückung aktiv99.99s = Ausgang “Min” bleibt so lange gesperrt,bis der vorgegebene Min-Wert erstmals unterschritten wird
P30	MittelwertbildungAnzeigewert = Meßwert des aktuellenMeßzyklus oder Mittelwert einer Anzahl vor-angegangener Meßzyklen1 Meßzyklus = 200ms	1 = keine MittelwertbildungAnzeigewert = Wert des aktuellen Meßzyklus2 ... 16 = Anzahl der Meßzyklen für dieMittelwertbildung
P31	RückstellzeitRücksetzen der Anzeige bei Unterschreiten einer minimalen Eingangsfrequenz oder beiÜberschreiten eines maximalen Zeitabstandszwischen 2 Eingangsimpulsen	0 ... 99.99s
P74	Min/Max-Speicher löschen	0 = Speicher nicht löschen1 = Speicher löschen
Einstellungen für Analogausgänge (nur bei Artikel E89121)
P33	Analog-EndwertAnzeigewert, bei dem der Analogausgangdas maximale Ausgangssignal liefert	Wertebereich: 0 ... 999 999
P34	Art des Analogsignals	1 = 0 ... ±10 V (max. 5 mA)2 = 0 ... 20 mA (Bürde: max. 300 Ω)3 = 4 ... 20 mA (Bürde: max. 300 Ω)
P35	Anpassung Analog-NullwertAnzeigewert, bei dem der Analogausgangdas minimale Ausgangssignal (“0”) liefert	Wertebereich -2000 ... +2000
P36	Maximaler Ausgangspegel desAnalogausgangs	1000 = 10,0 V / 20,0 mA600 = 6,0 V / 12,0 mA150 = 1,5 V / 3,0 mA

7. Grundeinstellungen

7. 1. Konfigurieren der Eingänge

Die Parameter P03 und P04 müssen Sie in jedem Fall einstellen:

1. Stellen Sie das Gerät mit Parameter P03 auf den Pegel der Impulsgeber ein (P03 = 1: HTL / P03 = 2: TTL).

2. Stellen Sie das Gerät mit Parameter P04 auf die elektrische Ausführung der Impulsgeber ein (P04 = 1: npn-schaltend / P04 = 2: pnp-schaltend).

Diese beiden Einstellungen gelten für alle 4 Eingänge.

Konfiguration bei Anschluß von NAMUR-Gebern: P03 = 1 und P04 = 1.

Die Höhe des Eingangssignals richtet sich nach der Einstellung durch P04:

- Signal = HIGH, wenn P04 = 2 (pnp-schaltend)

- Signal = LOW, wenn P04 = 1 (npn-schaltend)

Die folgenden Parameter können Sie bei Bedarf einstellen:

- Frequenzteilung: Herabsetzen der Eingangsfrequenz in 5 festen Teilungsverhältnissen (Parameter P05 für Eingang A; Parameter P06 für Eingang B).

- Funktionsbelegung für die Eingänge C und D: Ein Signal auf den Eingang führt eine der folgenden Funktionen aus: Reset, Zählunterbrechung, Reset Min/Max, Sperrung der Tastatur (Parameter P21 für Eingang C; Parameter P22 für Eingang D).

7. 2. Konfigurieren der Anzeige

• Dezimalpunkt der Anzeige: 0 bis 5 Nachkommastellen (Parameter P07).
• Mittelwertbildung: Die Anzeige gibt den Mittelwert einer festgesetzten Anzahl von Meßzyklen aus (nicht den Wert des aktuellen Meßzyklus); (Parameter P30).

7. 3. Konfigurieren der Transistorausgänge

• Vorwahl 1: Grenzwert, bei dem OUT 1 sein Schaltverhalten ändert (Parameter P10).
• Vorwahl 2: Grenzwert, bei dem OUT 2 sein Schaltverhalten ändert (Parameter P11).
• Schaltfunktion von OUT 1 und OUT 2: Schalten bei Überschreiten / Unterschreiten der Vorwahl. (Parameter 12).
• Wischzeit für OUT 1 ... OUT 3 (Parameter P18 ... P20)
• Anlaufüberbrückung: Sinnvoll für die Minimalwert-Überwachung (OUT 1). So kann z. B. das Fehlersignal "Minimalwert unterschritten" unterdrückt werden, bis die Anlage hochgefahren ist; (Parameter P29).

7. 4. Konfigurieren des Analogausgangs (Artikel E89121)

Der Analogausgang arbeitet proportional zur Anzeige. Er berücksichtigt Mittelwertbildung und paßt die Polarität dem Vorzeichen an.

1. Stellen Sie mit Parameter P34 die Art des Analogsignals ein.
2. Stellen Sie mit Parameter P36 den maximalen Ausgangspegel ein.
3. Stellen Sie mit Parameter P33 den Anzeigewert ein, bei dem der Analogausgang das maximale Ausgangssignal liefern soll.
4. Stellen Sie bei Bedarf mit Parameter P35 den Nullpunkt des Analogsignals ein (Standardwert ist "0").

7. 5. Weitere Funktionen

- Min-Max-Speicher: Das Gerät speichert permanent den kleinsten aufgetretenen Meßwert und den höchsten aufgetretenen Meßwert.

Die Werte können angezeigt werden (Parameter P26 und P27). Sie können auch gelöscht werden:

Setzen Sie Wert "1" für Parameter P74,

oder belegen Sie eine der Fronttasten mit dieser Funktion (Parameter P23, P24 oder P25) und löschen Sie den Speicher während des Betriebs durch Tastendruck.

• Zählunterbrechung / Reset:

Belegen Sie eine der Fronttasten mit dieser Funktion (Parameter P23, P24 oder P25), oder konfigurieren Sie Input C oder Input D (mit Parameter P21 oder P22) und führen Sie Zählunterbrechung und / oder Reset mittels externem Signal durch.

- Tastatursperrung: Sie können die Tastatur durch ein externes Signal auf Input C oder Input D sperren (s. Parameter P21 oder P22).

8. Applikationsspezifische Einstellungen

8. 1. Erfassen von hohen Drehzahlen

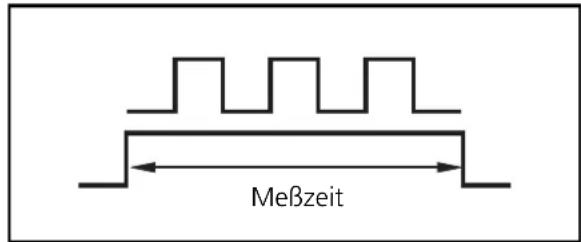

Bei dieser Betriebsart werden Impulse pro Zeiteinheit gezählt (Meßprinzip Impulszählung). Es eignet sich für Applikationen mit hohen Eingangsfrequenzen.

1. Stellen Sie Parameter P01 auf den Wert 1.
2. Berechnen Sie den Operanden (O) mit 3 Nachkommastellen:

$$ \boxed { \begin{array}{c} O = A \mid f _ {E} \end{array} } $$

O = Operand

A = Soll-Anzeigewert

(Welcher Wert soll angezeigt werden? Wieviele Impulse, Stück, Meter pro Zeiteinheit?

Wählen Sie die Maßeinheit so, daß ganzzahlige Werte entstehen, z. B. 65,3 → 653).

f_E = Eingangsfrequenz in Hz

1. Setzen Sie Parameter P02 auf diesen Wert (geben Sie den Zahlenwert ohne Kom-mastelle ein).
2. Stellen Sie bei Bedarf mit Parameter 07 die Position des Dezimalpunkts ein (bei P07 = 1 z. B. erscheint der Wert 653 als "65.3" in der Anzeige).

Beispiel:

Bei einer Eingangsfrequenz von 800 Hz soll der Wert 1200 angezeigt werden:

• A = 1200
• f_E = 800 Hz

$$ \boxed {O = 1 2 0 0 \mid 8 0 0 = 1, 5 0 0 s} $$

Stellen Sie Parameter P02 auf den Wert 1500, P07 auf den Wert 0 (keine Dezimalstelle), Parameter P28 auf den Wert 1 (ohne Vorzeichen).

Richtungsabhängige Anzeige mit Vorzeichenwechsel

• Geben Sie die Impulse eines 2-kanaligen Drehgebers auf die Eingänge A und B.
• Setzen Sie Parameter P28 auf den Wert 2.

Es erscheinen folgende Anzeigen:

Impulsfolge Anzeige OUT 3 LED K4
A vor B ohne Vorzeichen nicht geschaltet (OFF) AUS
B vor A mit Vorzeichen “-” durchgeschaltet (ON) EIN

8. 2. Erfassen von Drehzahlen, Takten, Stückzahlen

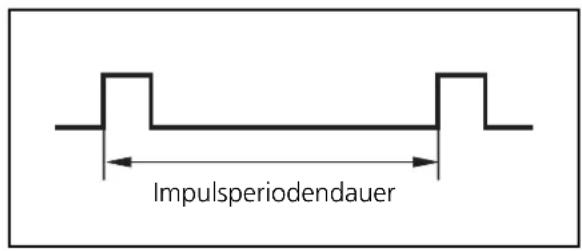

Bei dieser Betriebsart wird die Impulsfolge ausgewertet (Meßprinzip Impulsperiodendauer). Es eignet sich für Applikationen mit niedrigen Eingangsfrequenzen. Schon ein einziger Impuls führt zu einem Meßergebnis.

1. Stellen Sie Parameter P01 auf den Wert 2.

2. Falls erforderlich: Legen Sie mit Parameter P05 eine geeignete Frequenzteilung (Verringerung der Eingangsfrequenz) fest. Der Wert für f_E sollte hinter dem Frequenzteiler maximal 30 Hz betragen.
   (Haben Sie den Impulsgeber an Eingang B angeschlossen, stellen Sie die Frequenzteilung mit Parameter P06 ein).

3. Berechnen Sie den Operanden (O):

$$ \boxed { \begin{array}{c} O = A \mid f _ {E} \end{array} } $$

O = Operand

A = Soll-Anzeigewert

(Welcher Wert soll angezeigt werden? Wieviele Impulse, Stück, Meter pro Zeiteinheit?

Wählen Sie die Maßeinheit so, daß ganzzahlige Werte entstehen, z. B. 65,3 → 653).

f_E = Eingangsfrequenz in Hz

1. Setzen Sie Parameter P02 auf den errechneten Wert (geben Sie nur die Stellen vor dem Komma ein).

2. Stellen Sie bei Bedarf mit Parameter 07 die Position des Dezimalpunkts ein (Beispiel: bei P07 = 1 erscheint der Wert 653 als "65.3" in der Anzeige).

Beispiel 1: Anzeige der Bandgeschwindigkeit in m/s

Dreht die Antriebsrolle mit 184 U/min, bewegt sie das Band mit 65,3m/s; die Rolle wird mit 4 Nocken abgetastet.

- bei 184 U/min soll "65,3" angezeigt werden, daher: A = 653 (ganzzahliger Wert)

Nach Einstellen des Operanden 53 und Setzen des Dezimalpunkts zeigt das Gerät die Bandgeschwindigkeit in m/s.

Beispiel 2: Anzeige der Drehzahl in U/min

Der Antrieb dreht zwischen 0,3 und 10Hz (18 ... 600U/min) und wird mit 8 Nocken abgetastet.

• A = 60 [U/min] (bei 60 U/min soll "60" angezeigt werden),
• f_E = 60 [U/min] x 8 = 480 [Imp/min] = 8 Hz

$$ O = 6 0 \mid 8 = 7, 5 (\text { gerundet 7 oder 8 }) $$

Nach Einstellen des Operanden 7 (oder 8) zeigt das Gerät Drehzahl in U/min.

Genauer wird die Anzeige bei einer Frequenzteilung von 1 : 10 (P05 = 2):

Oder bei folgender Vorgehensweise:

• Erhöhung des Wertes, der angezeigt werden soll, um den Faktor 10 und
• Setzen des Dezimalpunkts zur Anzeige des Werts mit einer Kommastelle.

Nach Einstellen des Operanden 75 und Setzen des Dezimalpunkts zeigt das Gerät Drehzahl in U/min.

Rückstellzeit

In der Betriebsart P02 = 2 wird die Dauer eines Impulses gemessen und daraus der aktuelle Anzeigewert errechnet. Eine Änderung der Anzeige erfolgt erst beim Eintreffen des folgenden Impulses (gleichgültig, wie lang die Zeit zwischen den Impul- sen ist).

Sie können festlegen, daß die Anzeige auf 0 zurückgestellt wird,

• wenn eine minimale Eingangsfrequenz (f _min ) unterschritten wird
• oder wenn eine Maximalzeit zwischen 2 Impulsen überschritten wird.
• Berechnen Sie den Zeitwert aus der Eingangsfrequenz (Rückstellzeit t [s] = 1/ f_min [Hz]) und setzen Sie Parameter P31 auf diesen Wert (Eingabeformat: x.xx Sekunden);
• oder setzen Sie Parameter P31 direkt auf den maximalen Zeitwert (Eingabeformat: x.xx Sekunden).

8. 3. Erfassen von Durchlaufzeiten (reziproke Anzeige)

1. Stellen Sie Parameter P01 auf den Wert 3.

2. Falls erforderlich: Legen Sie mit Parameter P05 eine geeignete Frequenzteilung (Verringerung der Eingangsfrequenz) fest. Der Wert für f_E sollte maximal 30 Hz betragen. (Haben Sie den Impulsgeber an Eingang B angeschlossen, stellen Sie die Frequenzteilung mit Parameter P06 ein).

3. Berechnen Sie den Operanden (O):

$$ O = A \cdot f _ {E} $$

$$ \begin{array}{l} O = O p e r a n d \ A = \text { Soll - Anzeigewert } \ f _ {E} = \text { Eingangsfrequenz in Hz } \ \end{array} $$

1. Setzen Sie Parameter P02 auf diesen Wert (geben Sie die Stellen vor dem Komma ein).

2. Stellen Sie bei Bedarf mit Parameter 07 den Dezimalpunkt ein.

Beispiel:

Das Band läuft durch einen 10m langen Ofen und benötigt dafür 10 Minuten (600s). Bei der Bandgeschwindigkeit von 1m/min dreht der Antrieb mit 300 U/min (entsprechend 5 Hz); er wird mit 1 Nocken abgetastet.

$$ \begin{array}{l} - A = 6 0 0 [ s ] \ - f _ {E} = 5 \ \end{array} $$

$$ \boxed {O = 6 0 0 \cdot 5 = 3 0 0 0} $$

Nach Einstellen des Operanden 3000 zeigt das Gerät die aktuelle Durchlaufzeit in Sekunden.

Anzeigeformat:

Sie können durch Wahl der Zeitbasis und Einstellung des Parameters P01 vier verschiedene Anzeigeformate festlegen:

Anzeigeformat Zeitbasis Wert für Parameter P01
999999 (Sekunden) 1s 3
99.59.59 (h:min:s)	1s	4
99.59.99 (min:s:1/100s)	0,01s 5
9999.59 (Sekunden)	0,01s 6

8. 4. Geschwindigkeit erfassen aus Differenzzeit-Messung

Die Geschwindigkeit wird berechnet aus der Zeitdifferenz zwischen Impuls "Start" und Impuls "Stop".

Impuls "Stop"

Impuls "Start"

1. Wählen Sie die Zeitbasis aus der folgenden Tabelle, die der ungefähren Differenzzeit entspricht. Stellen Sie Parameter P01 auf den zugehörigen Wert.

Zeitbasis Wert für	Parameter P01
0,01s 7
0,10s 8
1,00s 9
10,00s 10

1. Berechnen Sie den Operanden (O) zur Bestimmung der Anzeige.

$$ O = s \mid t $$

s = Meßstrecke in m, km (je nach gewünschter Anzeige);

t = gewählte Zeitbasis in s, min, h (je nach gewünschter Anzeige).

1. Setzen Sie Parameter P02 auf diesen Wert (geben Sie den Zahlenwert ohne Kom-mastelle ein).

2. Stellen Sie bei Bedarf mit Parameter 07 den Dezimalpunkt ein.

Beispiel:

Meßstrecke (s) Zeitbasis (t) Operand (O)
10m 1s	10 | 1 = 10(Anzeige in m/s)
0,5m 0,01s	0,5 | 0,01 = 50(Anzeige in m/s)
	50 · 3600 | 1000 = 180(Anzeige in km/h)

8. 5. Verwendung als Industrie-Stoppuhr

Gemessen und angezeigt wird die Zeit zwischen Impuls "Start" und Impuls "Stop".

1. Wählen Sie Auflösung und Anzeigeformat aus der folgenden Tabelle und stellen Sie Parameter P01 auf den zugehörigen Wert.

Zeitauflösung Anzeige	format Wert für Parameter P01
1ms	999.999 (s)	11
10ms	9999.99 (s)	12
100ms	99999.9 (s)	13
1s 999999 (s)		11
0,001min	999.999 (min)	15
0,01min	9999.99 (min)	16
0,1min	99999.9 (min)	17
1min 999999 (min)	18
0,01h	9999.99 (h)	19
1s	99.59.59 (h:min:s)	20
0,01s	99.59.99 (min:s:1/100s)	21
1s	9999.59 (s)	22
1min	9999.59 (min)	23

1. Wählen Sie die Start-/Stop-Einstellung aus der folgenden Tabelle und stellen Sie Parameter P08 auf den zugehörigen Wert.

		Wert für P08
Zählt Zeit, solange Input A LOW.	INPUT A	0
Zählt Zeit, solange Input A HIGH.	INPUT A	1
Zählt Zeit zwischen abfallender Flanke an A und abfallender Flanke an B.	INPUT A	2
Startet und stoppt alternierend mit jeder abfallenden Flanke an A.	INPUT A	3
Zählt Zeit zwischen zwei abfallenden Flanken an A.	INPUT A	4

1. Wählen Sie die Anzeige- und Resetmodus aus der folgenden Tabelle und stellen Sie Parameter P09 auf den zugehörigen Wert.

Anzeigemodus Resetmodus Wert für P09
Real(laufende Zählung wird angezeigt).	Extern	0
Memory(nur Endergebnis wird angezeigt; es bleibt in der Anzeige bis zum nächsten Endergebnis oder bis zum Reset-Impuls).	Extern	1
Real(laufende Zählung wird angezeigt).	AUTO(mit jedem neuen Startsignal beginnt der Zähler bei 0).	2
Memory(nur Endergebnis wird angezeigt; es bleibt in der Anzeige bis zum nächsten Endergebnis oder bis zum Reset-Impuls).	AUTO(mit jedem neuen Startsignal beginnt der Zähler bei 0).	3

9. Betrieb

Prüfen Sie nach Montage, Verdrahtung und Programmierung, ob das Gerät sicher funktioniert. Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhaltung notwendig.

10. Technische Daten

Nennspannung AC [V]	115 / 230
Nennspannung DC [V]	24
Leistungsaufnahme [VA]	4
Stromaufnahme [mA]	200
Schutzart Gehäusefront	IP 44
Umgebungstemperatur [°C]	0 ... +45
Maße [mm]	96 x 48 x 150
Schalttafel-Ausschnitt [mm]	91 x 43
Impulseingänge	4 x npn, pnp, NAMUR; HTL oder TTL
Eingangsfrequenz [Hz]	0,03 ... 25000
Hilfsspannung [V]	24V, 60mA / 5V, 150mA / 12V, 150mA
Schaltausgänge	3 x pnp, 5 ... 30V DC, 50mA kurzschlußfest
Analogausgänge (optional)	0/4 ... 20 mA; 0 ... 10 V
Genauigkeit	± 1 Digit

Contents

1. Function and features ...... page 17

2. Operating and indicating elements ..... page 17

3. Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 18

4. Electrical connection ..... page 18

Connection of sensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19

1. Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19

2. Adjustable parameters ...... page 20

3. Basic settings ...... page 21

4. 1. Configuration of the inputs ..... page 21
5. 1. Configuration of the display . . . . . . . . . . . . . . . . . . . page 22
6. 1. Configuration of the transistor outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. 1. Configuration of the analog output ..... page 22
8. 1. Additional functions ..... page 22

9. Application-specific settings ..... page 23

10. 1. Detection of high rotational speeds . . . . . . . . . . . . . . page 23
11. 1. Detection of rotational speeds, cycles, number of pieces . . page 24
12. 1. Detection of throughput times (reciprocal display) ..... page 26
13. 1. Detection of speed by measuring the time interval ..... page 27
14. 1. Industrial timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 28

15. Operation ...... page 29

16. Technical data ...... page 29

D ifm electronic gmbh vertrieb nord • 31135 Hildesheim • Tel. 0 51 21 / 76 67-0 ifm electronic gmbh vertrieb west • 45329 Essen • Tel. 02 01 / 3 64 75 -0 ifm electronic gmbh vertrieb mitte-west • 58511 Lüdenscheid • Tel. 0 23 51 / 43 01-0 ifm electronic gmbh vertrieb süd-west • 64646 Heppenheim • Tel. 0 62 52 / 79 05-0 ifm electronic gmbh vertrieb baden-württemberg • 73230 Kirchheim • Tel. 0 70 21 / 80 86-0 ifm electronic gmbh vertrieb bayern • 82178 Puchheim • Tel. 0 89 / 8 00 91-0 ifm electronic gmbh vertrieb ost • 07639 Tautenhain • Tel. 036601 / 771-0 ifm electronic gmbh • Teichstraße 4 • 45127 Essen

ifm weltweit - ifm worldwide - ifm à l'échelle internationale http://www.ifm-electronic.com e-mail: [e-mail]

A ifm electronic Österreich • 1230 Wien • Tel. 01 / 61 745 00
AUS ifm efector pty ltd. • Hawthorn Vic 3122 • Tel. [phone]
B L S.A. VEGA N.V. • 1731 Zellik • Tel. 02 / 4 66 05 05
BR ifm electronic Ltda. • cep 03412-030 Tatuapé Sao Paulo • Tel. 11 / 69 41 41 19
CH ifm electronic ag • 4 624 Härkingen • Tel. 0 62 / 388 80 30
CL Empire Trading Agency P3J249 • Colombo 14 • Tel. 01 - 433047
CO IM ECS LTDA • Bogotá, Colombia • Tel. [phone]
CZ SK ifm electronic spol. s.r.o. • 25243 Prúhonice Praha-Západ • Tel. 02 / 601/229692
DK ifm electronic a/s • 2630 Taastrup • Tel. [phone]
E ifm electronic s.a. • 08820 El Prat de Llobregat • Tel. [phone]
F ifm electronic s.a . • 93695 Pantin • Tél. [phone]
FIN ifm electronic oy • 00440 Helsinki • Tel . 09 / 751 777 00
GB IRL ifm electronic Ltd. • Hampton, Middlesex TW12 2HD • Tel. 0181 / 2130000
GR Sigma Hellas Ltd. P3J247 • 18536 Piraeus • Tel. [phone]
HK Simtex Ltd. • New Territories, Hong Kong • Tel. 05 / 2528 2423
I ifm electronic s.a. • 20041 Agrate-Brianza (MI) • Tel. 039 / 68.99.982
IL Astragal Ltd. • Tel Aviv 61008 • Tel. [phone]
IND ifm india Liaison Office • Kolhapur, 416003 • Tel. [phone]
J efector Co., Ltd. • Tokyo 108 • Tel. [phone]
MAL Mectech Engineering Company • Selangor • Tel. [phone]
N Sivilingeniør J. F. Knudtzen A/S • 1360 Nesbru • Tel. 66 / 84 90 80
NL VEGA Industriële automatisering • 3 821 BG Amersfoort • Tel . 033 / 4 502 502
P Bresimar • 3801-901 AVEIRO • Tel. 034 / 34 - 303320
RA ROU Aparatos Eléctricos Automáticos SACIF • 1419 Buenos Aires • Tel. [phone]
ROC Everharmony Enterprise, Inc. • Taipei • Tel. [phone]
ROK KC Enterprises Co., Ltd. • Seoul • Tel. 02 / 335-3029
RP Gram Industrial, Inc. • Metro Manila • Tel. 02 / 805-1556
S ifm electronic a b • 512 04 Överlida • Tel. 0325 / 661 500
SGP Futron Electronics •P255J0 Singapore 1232 • Tel. [phone]
T Sang Chai Meter Co., Ltd. • Bangkok 10 400 • Tel. 02 / 271-023 9
TR Voltam Tek.Elk.San.TiC.Ltd. Sti. • Istanbul • Tel. 0212 / 220 6195
USA CND efector inc. • Exton, PA 19341 • Tel. 0610 / 5 24-2000
MEX
YV Importaciones ELCO, S.A. P3J247 • Puerto Ordaz • Tel. 225 / 421
ZA Shorrock Senior Ass. • 0181 Pretoria • Tel. [phone]
