Produkttyp	2-Kanal Auto Audio Verstärker
Modell	Hifonics TXI 6000
RMS Leistung (4 Ohm)	2 x 150 Watt
RMS Leistung (2 Ohm)	2 x 300 Watt
RMS Brückenleistung (4 Ohm)	1 x 600 Watt
Frequenzgang	10 Hz – 1,2 kHz (Hochpass), 30 Hz – 150 Hz (Tiefpass)
Bassanhebung	0 – 18 dB bei 45 Hz
Eingangsempfindlichkeit	0,2 – 6 Volt
Signal-Rausch-Verhältnis	> 90 dB
Klirrfaktor	< 0,05%
Dämpfungsfaktor	> 200
Kanaltrennung	> 60 dB
Eingangsimpedanz	> 47 kOhm
Sicherungswert	1 x 60 A (integriert)
Abmessungen (B x H x T)	250 x 52 x 380-410 mm
Gewicht (ca.)	2,5 kg
Stromversorgung	12 V DC (Masse negativ)
Schutzschaltungen	Thermo-, Kurzschluss- und Überlastschutz
Bedienelemente	Lautstärke, Frequenzweiche (HP/LP/FULL), Bass EQ, Bass-Fernbedienung
Eingänge	RCA Line-Eingänge (CH1/2)
Ausgänge	Lautsprecherausgänge (CH1, CH2, Mono Bridged), Line Out (RCA)
Montage	Halterungen enthalten, für Belüftung sorgen
Reinigung	Mit trockenem Tuch abwischen; Feuchtigkeit vermeiden
Reparierbarkeit	Sicherungen austauschbar; interne Reparaturen durch qualifizierten Techniker

Häufig gestellte Fragen - TXI 6000 Hifonics

Wie hoch ist die RMS-Leistung des TXI 6000?

Der TXI 6000 liefert 2 x 150 Watt RMS an 4 Ohm, 2 x 300 Watt RMS an 2 Ohm und 1 x 600 Watt RMS gebrückt an 4 Ohm.

Wie schließe ich den Verstärker für einen gebrückten Subwoofer an?

Für gebrückten Mono-Betrieb schließen Sie den Subwoofer an die + und - Anschlüsse mit der Bezeichnung 'MONO BRIDGED' an. Verwenden Sie eine Mindestimpedanz von 4 Ohm. Stellen Sie den X-OVER Schalter auf LP/BP und stellen Sie den Tiefpassfilter ein.

Warum leuchtet die rote PROTECT-LED?

Die rote LED zeigt den Schutzmodus aufgrund von Überhitzung, Kurzschluss der Lautsprecherkabel, Überlastung (niedrige Impedanz) oder Verstärkerschaden an. Lassen Sie den Verstärker abkühlen, überprüfen Sie die Anschlüsse und stellen Sie sicher, dass die Impedanz innerhalb der Grenzen liegt.

Wie stelle ich die Eingangsempfindlichkeit ein?

Drehen Sie den REGLER auf 6V, stellen Sie die Lautstärke der Kopf einheit auf 80-90%, erhöhen Sie dann die Lautstärke, bis Verzerrungen hörbar sind, und reduzieren Sie sie dann leicht, bis sie sauber ist.

Kann ich den Verstärker mit 1 Ohm betreiben?

Nein. Die Mindestimpedanz pro Kanal beträgt 2 Ohm Stereo und 4 Ohm gebrückt. Niedrigere Lasten können zu Überhitzung und Schutzabschaltung führen.

Welche Funktion hat der X-OVER-Schalter?

Der X-OVER-Schalter wählt den Betriebsmodus: HP (Hochpass für kleinere Lautsprecher), FULL (Vollbereich) oder LP/BP (Tiefpass/Bandpass für Subwoofer).

Wie schließe ich die Bass-Fernbedienung an?

Stecken Sie die mitgelieferte Bass-Fernbedienung in die REMOTE-Buchse am Verstärker. Sie ermöglicht die Einstellung des Subwooferpegels vom Fahrersitz aus.

Was soll ich tun, wenn kein Ton kommt?

Überprüfen Sie, ob der Verstärker +12V und Remote-Einschaltspannung erhält, die Sicherungen intakt sind, die Lautsprecher richtig angeschlossen sind und die Kopf einheit nicht stummgeschaltet oder im Fade-Modus ist.

Wie behebe ich Brummen oder Rauschen vom Motor?

Stellen Sie sicher, dass gute Masseverbindungen sowohl für den Verstärker als auch für die Kopf einheit vorhanden sind. Halten Sie RCA-Kabel von Stromkabeln und Zündkomponenten fern. Verwenden Sie eine saubere +12V-Versorgung für die Kopf einheit.

Welche Sicherungsgröße wird empfohlen?

Die eingebaute Sicherung beträgt 60 A für den TXI 6000. Für das Stromkabel in der Nähe der Batterie verwenden Sie eine Sicherung von 60 A oder weniger mit geeignetem Querschnitt (mind. 20 mm²).

BEDIENUNGSANLEITUNG TXI 6000 Hifonics

Bedienungsanleitung · Owner's Manual

Installation

Installationshinweise, Einbau des Verstärker, Elektrische Anschlüsse 3

2-Kanal Verstärker TXi 4000 / TXi 6000

Funktionen & Bedienelemente 4

Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / Stereo Front- oder Hecksystem 5

Lautsprecher- & Cinchanschlüsse 1-Kanal-Modus / Mono Subwoofer gebrückt 6

4-Kanal Verstärker TXi 4400 / TXi 5400 / TXi 6400 / TXi 8400

Funktionen & Bedienelemente 7

Lautsprecher- & Cinchanschlüsse 4-Kanal-Modus / Stereo Front- und Hecksystem 8

Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / 2 Mono Subwoofer gebrückt 9

Lautsprecher- & Cinchanschlüsse 3-Kanal-Modus / Stereo und 1 Subwoofer gebrückt 10

Fehlerbehebung 11

Technische Daten 12

Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker beschädigen. Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

Einbau des Verstärkers

Montieren Sie zunächst die beiliegenden Montagehalter an den Verstärker. Halten Sie dann den Verstärker an die gewünschte Einbaustelle. Markieren Sie die Bohrlöcher mit einem geeigneten Stift. Bohren Sie dann die Löcher und verschrauben den Verstärker mit den beiliegenden Schrauben.

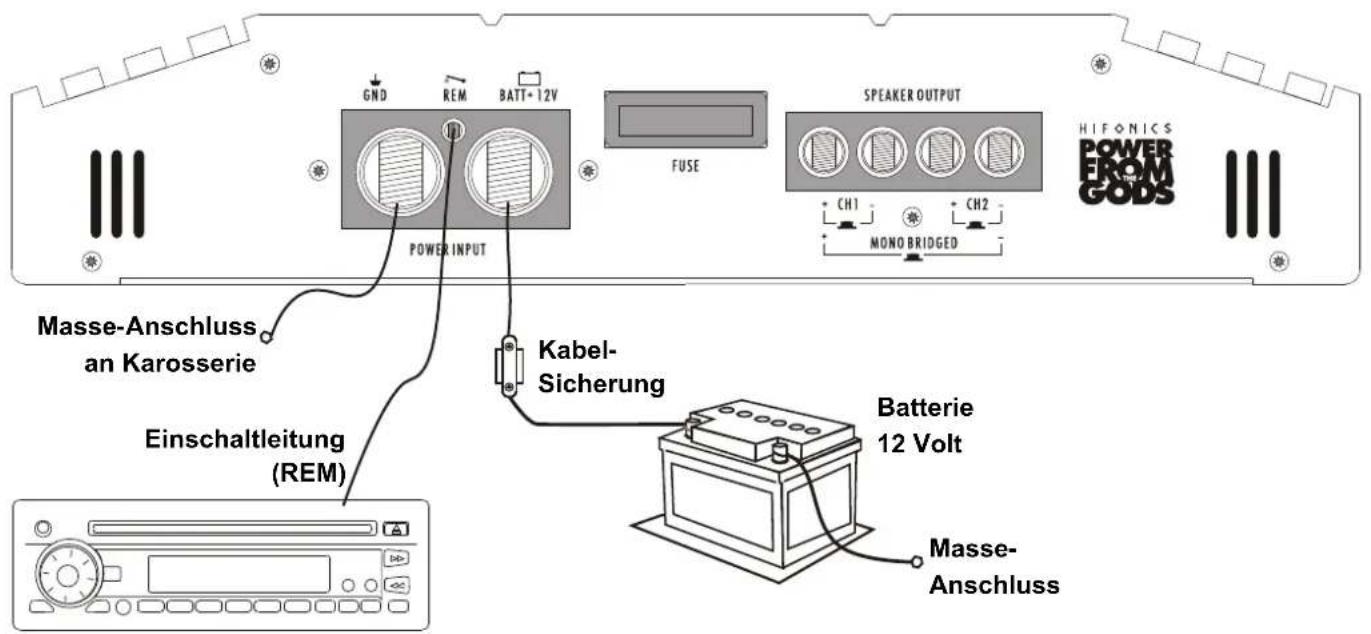

Elektrische Anschlüsse

Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (min. 20 qmm) und installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein.

Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker beim Einschalten des Autoradios automatisch ein.

Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.

Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert ist für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm Betrieb erhöht sich die Stromaufnahme um ca. 50%, das heißt die Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte ausgetauscht werden.

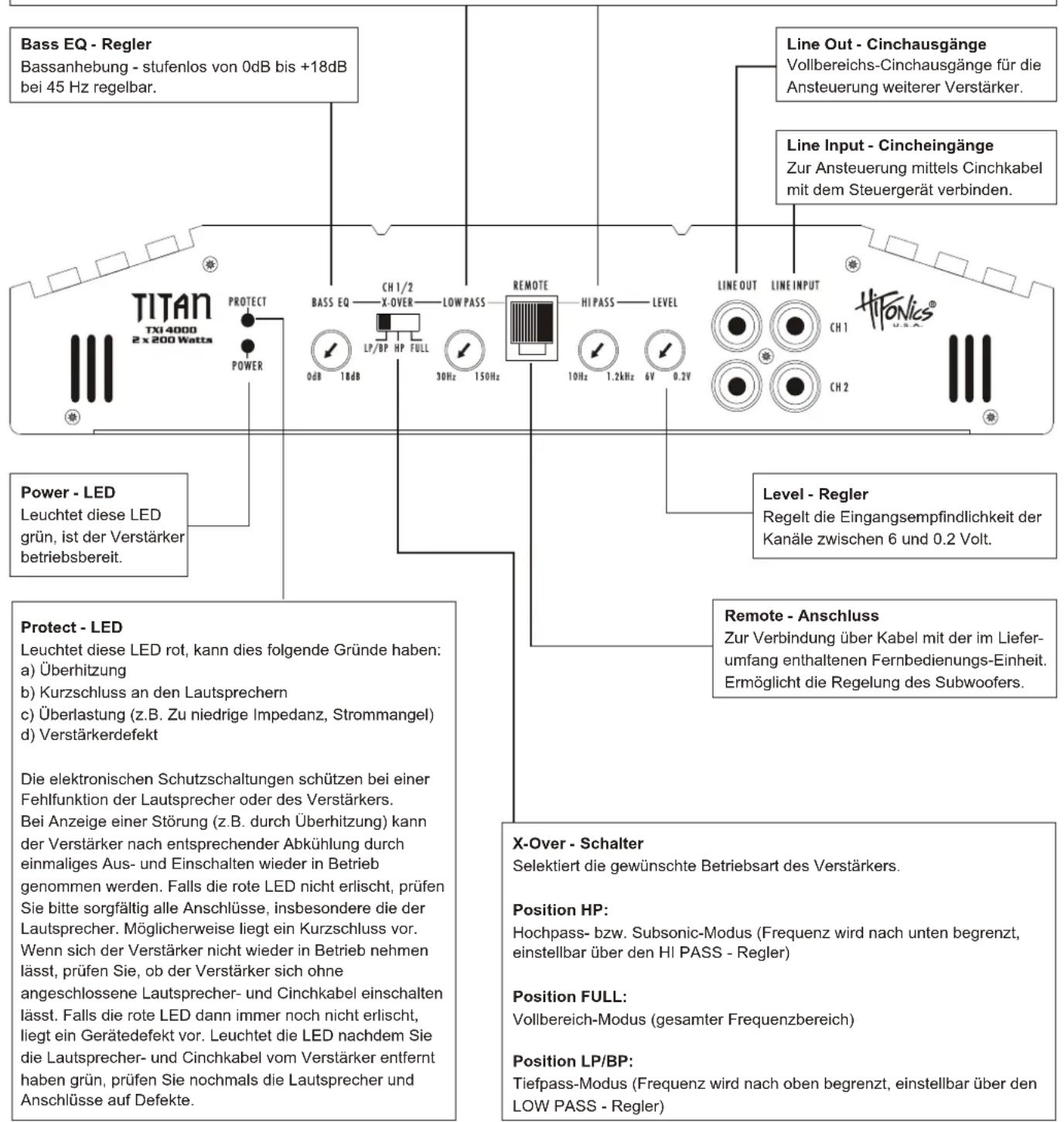

Funktionen & Bedienelemente

TXi 4000 / TXi 6000

HI-/LOW PASS - Regler

HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.

Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.

LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.

Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.

Ist der X-OVER - Schalter in der LP/BP-Stellung (Tiefpass/Bandpass) ist gleichzeitig der HI PASS-Regler (Hochpass) als Subsonic-Filter aktiv. Dadurch werden die Lautsprecher von den ultratiefen Frequenzen abgetrennt, damit diese nicht mechanisch bzw. elektrisch überlastet werden.

Lautsprecher- & Cinchanschlüsse

TXi 4000 / TXi 6000

2-Kanal-Modus Stereo Front- oder Hecksystem

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- oder Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter

• Bei größeren Lautsprechersystemen (ab ∅ 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø 8.7cm - ∅ 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz ist mit dem Regler HI PASS einstellbar.
  Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.

Level-Regler

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass EQ-Regler

- Den Bass EQ-Regler sollten Sie in die 0dB-Stellung bringen.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung.

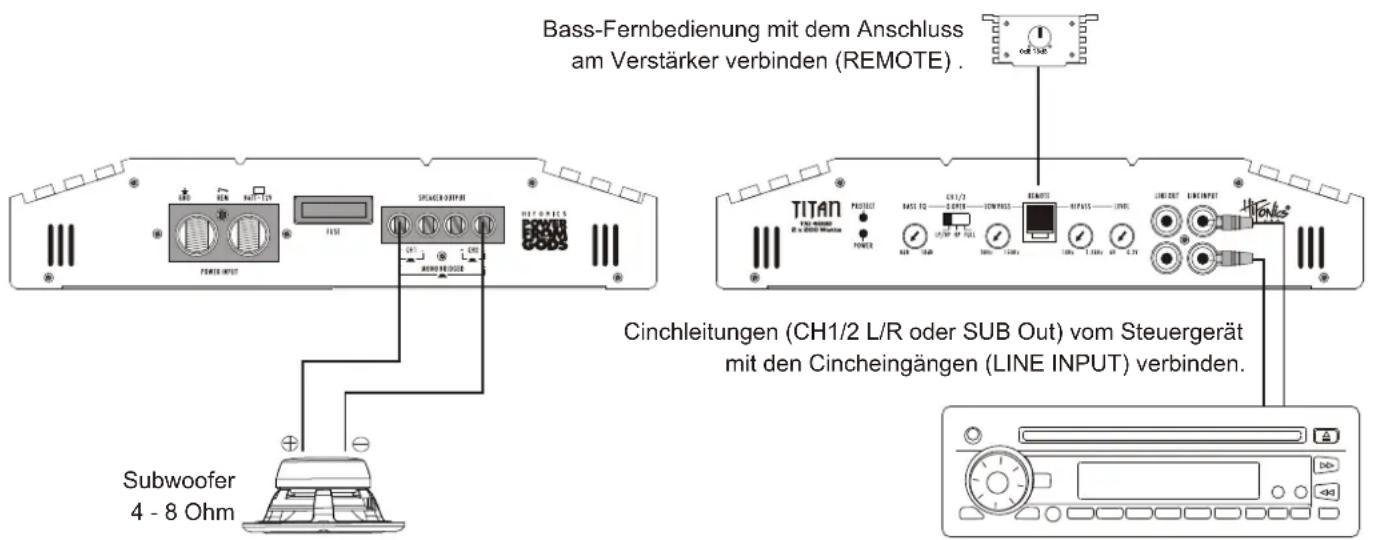

1-Kanal-Modus Mono Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + Mono bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter

• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren Frequenzen abgetrennt. Die Trennfrequenz ist mit dem LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) ist gleichzeitig der Hochpass-Regler (HI PASS) als Subsonic-Filter aktiv, dadurch wird der Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Subsonicfrequenz ist mit dem HI PASS Regler einstellbar.

Level-Regler

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass EQ-Regler

- Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.

Funktionen & Bedienelemente

TXi 4400 / TXi 5400 / TXi 6400 / TXi 8400

HI-/LOW PASS - Regler CH1/2 & CH3/4

HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.

Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.

LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.

Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.

Ist der X-OVER - Schalter in der LP/BP-Stellung (Tiefpass/Bandpass) ist gleichzeitig der HI PASS-Regler (Hochpass) als Subsonic-Filter aktiv. Dadurch werden die Lautsprecher von den ultratiefen Frequenzen abgetrennt, damit diese nicht mechanisch bzw. elektrisch überlastet werden.

Lautsprecher- & Cinchanschlüsse

TXi 4400 / TXi 5400 / TXi 6400 / TXi 8400

4-Kanal-Modus Stereo Front- und Hecksystem

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH - und + 3CH - und + 4CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter CH1/2 & CH3/4

• Bei größeren Lautsprechersystemen (ab ∅ 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (∅ 8.7cm - ∅ 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz ist mit dem HI PASS-Regler einstellbar.
  Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.

Level-Regler CH1/2 & CH3/4

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass EQ-Regler CH1/2 & CH3/4

- Den Bass EQ-Regler sollten Sie in die 0dB-Stellung bringen.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung.

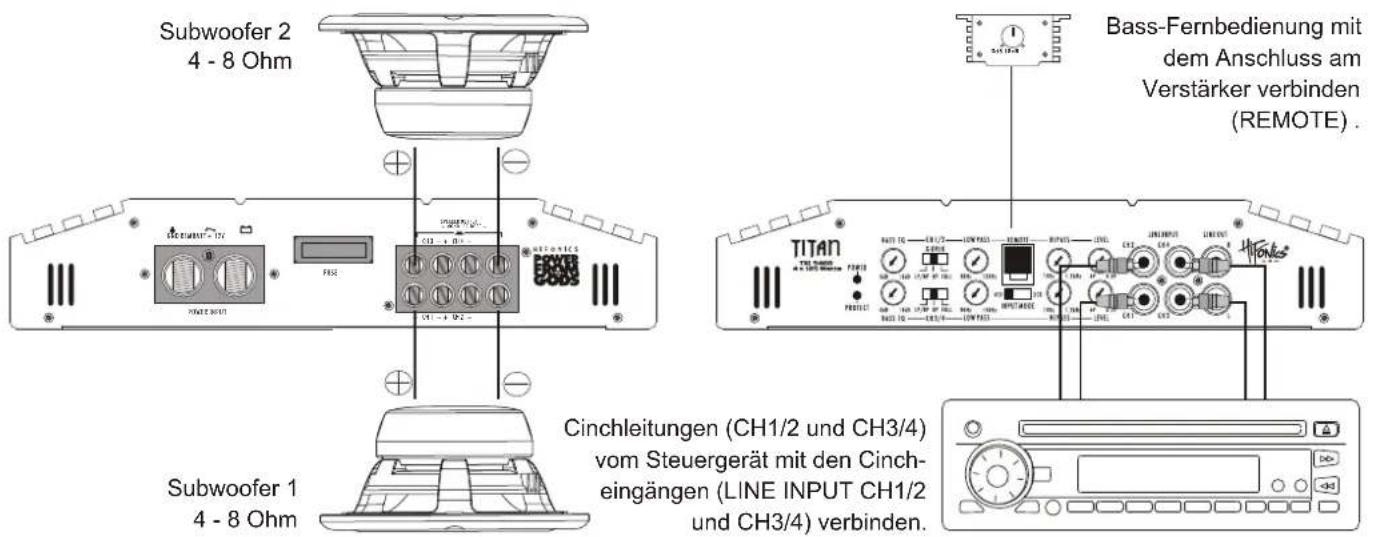

Lautsprecher- & Cinchanschlüsse

TXi 4400 / TXi 5400 / TXi 6400 / TXi 8400

2-Kanal-Modus Mono 2 Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die beiden Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / CH1/2 + Mono Bridged - und CH3/4 + Mono Bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer pro Kanalpaar 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)

• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren Frequenzen abgetrennt. Die Trennfrequenz ist mit dem LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) ist gleichzeitig der Hochpass-Regler (HI PASS) als Subsonic-Filter aktiv, dadurch wird der Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Subsonicfrequenz ist mit dem HI PASS Regler einstellbar.

Level-Regler CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass EQ-Regler CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)

- Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören.

Bass-Fernbedienung CH3/4 (Subwoofer 2)

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung an Kanal 3/4 der Bass-Lautstärke z.B. vom Fahrersitz aus.

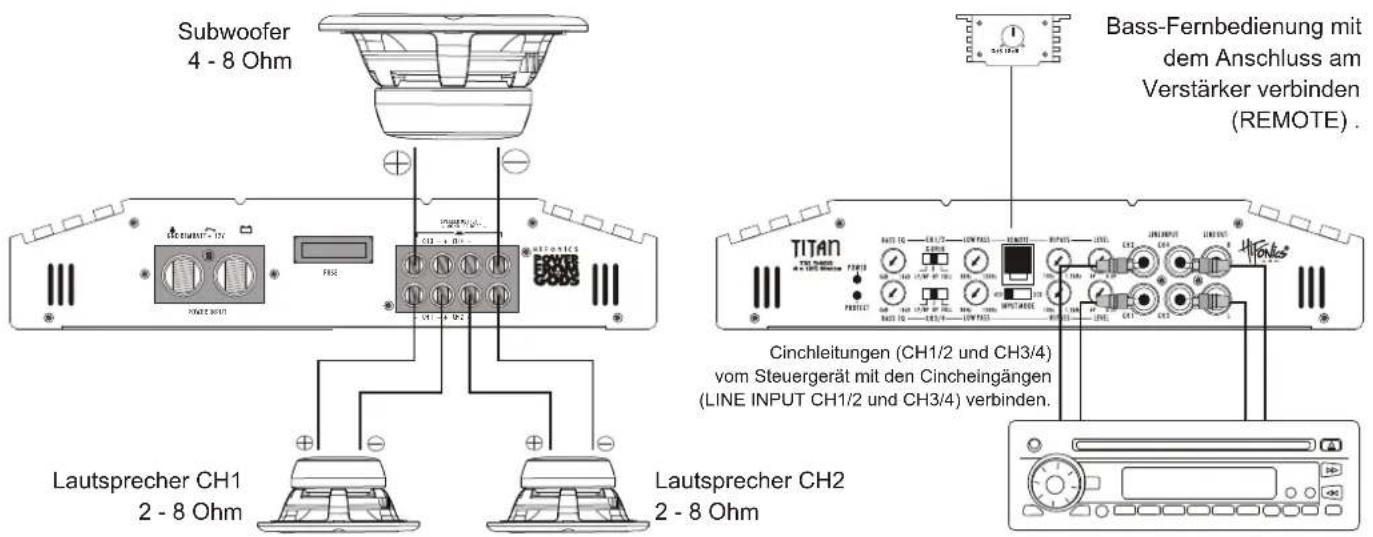

Lautsprecher- & Cinchanschlüsse

TXi 4400 / TXi 5400 / TXi 6400 / TXi 8400

3-Kanal-Modus Stereo Front- oder Hecksystem& Mono Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Lautsprecher und den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + CH 1 - und + CH 2 - und den Subwoofer mit CH3/4 + Mono Bridged -).
• Achten Sie darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal/Kanalpaar 2/1 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter CH1/2

- Siehe dazu die Einstellungen auf Seite 8.

X-Over-Schalter CH3/4 (Subwoofer)

- Siehe dazu die Einstellungen auf Seite 9.

Level-Regler CH1/2 & CH3/4 (Subwoofer)

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass EQ-Regler CH1/2

- Siehe dazu die Einstellungen auf Seite 8.

Bass EQ-Regler CH3/4 (Subwoofer)

- Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Überlastung zerstören.

Bass-Fernbedienung CH3/4 (Subwoofer)

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung an Kanal 3/4 der Bass-Lautstärke z.B. vom Fahrersitz aus.

Fehler: keine Funktion

Ursache:

1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.

Fehler: kein Ton aus Lautsprecher

Ursache:

1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
3. High Pass Regler (Subsonic Modus) in Betriebsart LP/BP zu hoch eingestellt

Fehler: Ein bzw. zwei Kanäle ohne Funktion

Ursache:

1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
4. High Pass Regler in Betriebsart LP/BP zu hoch eingestellt

Fehler: Verzerrungen aus Lautsprecher

Ursache:

1. Die Lautsprecher sind überlastet.
   Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.

Fehler: Keine Bässe bzw. kein Stereo-Sound

Ursache:

1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.

Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)

Ursache:

1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.

Fehler: Rauschen aus den Lautsprechern

Ursache:

1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.

Störungen (Interferenzen)

Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

1. Benutzen Sie nur abgeschirmte hochwertige Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
2. Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Fahrzeug. Sollte diesenicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
3. Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen. Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie den richtigen Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
4. Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.

Hinweis!

Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der dieser ab, um größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Amp wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu retournieren.

	TXi 4000	TXi 6000	TXi 4400	TXi 5400 TXi 6400		TXi 8400
Kanäle	2	2	4	4	4	4
Watt RMS/MAX. an 4 Ohm	2 x 100/200	2 x 150/300	4 x 70/140	4 x 75/150	4 x 90/180	4 x 150/300
Watt RMS/MAX. an 2 Ohm	2 x 200/400	2 x 300/600	4 x 125/250	4 x 125/250	4 x 175/350	4 x 275/550
Watt RMS/MAX. an 4 Ohm mono gebrückt	1 x 400/800	1 x 600/1200	2 x 250/500	2 x 250/500	2 x 350/700	2 x 550/1100
Dämpfungsfaktor	>200	>200	>200	>200	>200	>200
Signal-Rauschabstand	>90 dB	>90 dB	>90 dB	>90 dB	>90 dB	>90 dB
Kanaltrennung	>60 dB	>60 dB	>60 dB	>60 dB	>60 dB	>60 dB
Klirrfaktor (THD&N)	<0,05 %	<0,05 %	<0,03 %	<0,03 %	<0,03 %	<0,03 %
Eingangsempfindlichkeit	0,2 - 6 Volt	0,2 - 6 Volt	0,2 - 6 Volt	0,2 - 6 Volt	0,2 - 6 Volt	0,2 - 6 Volt
Eingangsimpedanz	>47 kOhm	>47 kOhm	>47 kOhm	>47 kOhm	>47 kOhm	>47 kOhm
Frequenzweichen CH1 & CH2
Variable Hochpassweiche	10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz
Variable Tiefpassweiche	30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz
Bass-Boost @ 45Hz	0 - 18 dB	0 - 18 dB	0 - 18 dB	0 - 18 dB	0 - 18 dB	0 - 18 dB
Frequenzweichen CH3 & CH4
Variable Hochpassweiche			10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz	10Hz - 1200Hz
Variable Tiefpassweiche			30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz	30Hz - 150Hz
Bass-Boost @ 45Hz			0 - 18 dB	0 - 18 dB	0 - 18 dB	0 - 18 dB
Sicherungen	1 x 50A 1 x 60 A 1 x 50 A 1 x 70 A		1 x 50 A			2 x 50 A
Abmessungen in mm Breite x Höhe	250 x 52	250 x 52	250 x 52	250 x 52	250 x 52	250 x 52
Abmessungen in mm Länge	260/290	380/410	350/380	350/380	380/410	450/480

Technische Änderungenen vorbehalten

Installation
