BEDIENUNGSANLEITUNG TXI3400 Hifonics

Bedienungsanleitung · Owner's Manual

Installation

Installationshinweise, Einbau des Verstärker, Elektrische Anschlüsse 3

2-Kanal Verstärker TXi 3000

Funktionen & Bedienelemente 4

Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / Stereo Front- oder Hecksystem 5

Lautsprecher- & Cinchanschlüsse 1-Kanal-Modus / Mono Subwoofer gebrückt 6

4-Kanal Verstärker TXi 3400

Funktionen & Bedienelemente 7

Lautsprecher- & Cinchanschlüsse 4-Kanal-Modus / Stereo Front- und Hecksystem 8

Lautsprecher- & Cinchanschlüsse 2-Kanal-Modus / 2 Mono Subwoofer gebrückt 9

Lautsprecher- & Cinchanschlüsse 3-Kanal-Modus / Stereo und 1 Subwoofer gebrückt 10

Fehlerbehebung 11

Technische Daten 12

Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker beschädigen. Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

Einbau des Verstärkers

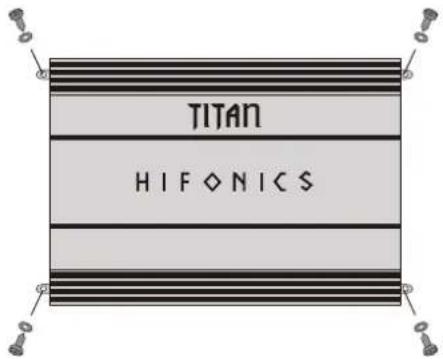

Montieren Sie zunächst die beiliegenden Montagehalter an den Verstärker. Halten Sie dann den Verstärker an die gewünschte Einbaustelle. Markieren Sie die Bohrlöcher mit einem geeigneten Stift. Bohren Sie dann die Löcher und verschrauben den Verstärker mit den beiliegenden Schrauben.

Elektrische Anschlüsse

Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (min.16 qmm) und installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein.

TITAN HIFONICS

Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker beim Einschalten des Autoradios automatisch ein.

Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.

Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert ist für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm Betrieb erhöht sich die Stromaufnahme um ca. 50%, das heißt die Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte ausgetauscht werden.

GND REM BATT+12V POWER INPUT FUSE SPEAKER OUTPUT CH4 - BRIDGED + CH3 - HIFONICS POWER FROM GODS + CH2 - BRIDGED + CH1 - Kabel-Sicherung Masse-Anschluss an Karosserie Einschaltleitung (REM) Batterie 12 Volt Masse-Anschluss

Funktionen & Bedienelemente

TXi 3000

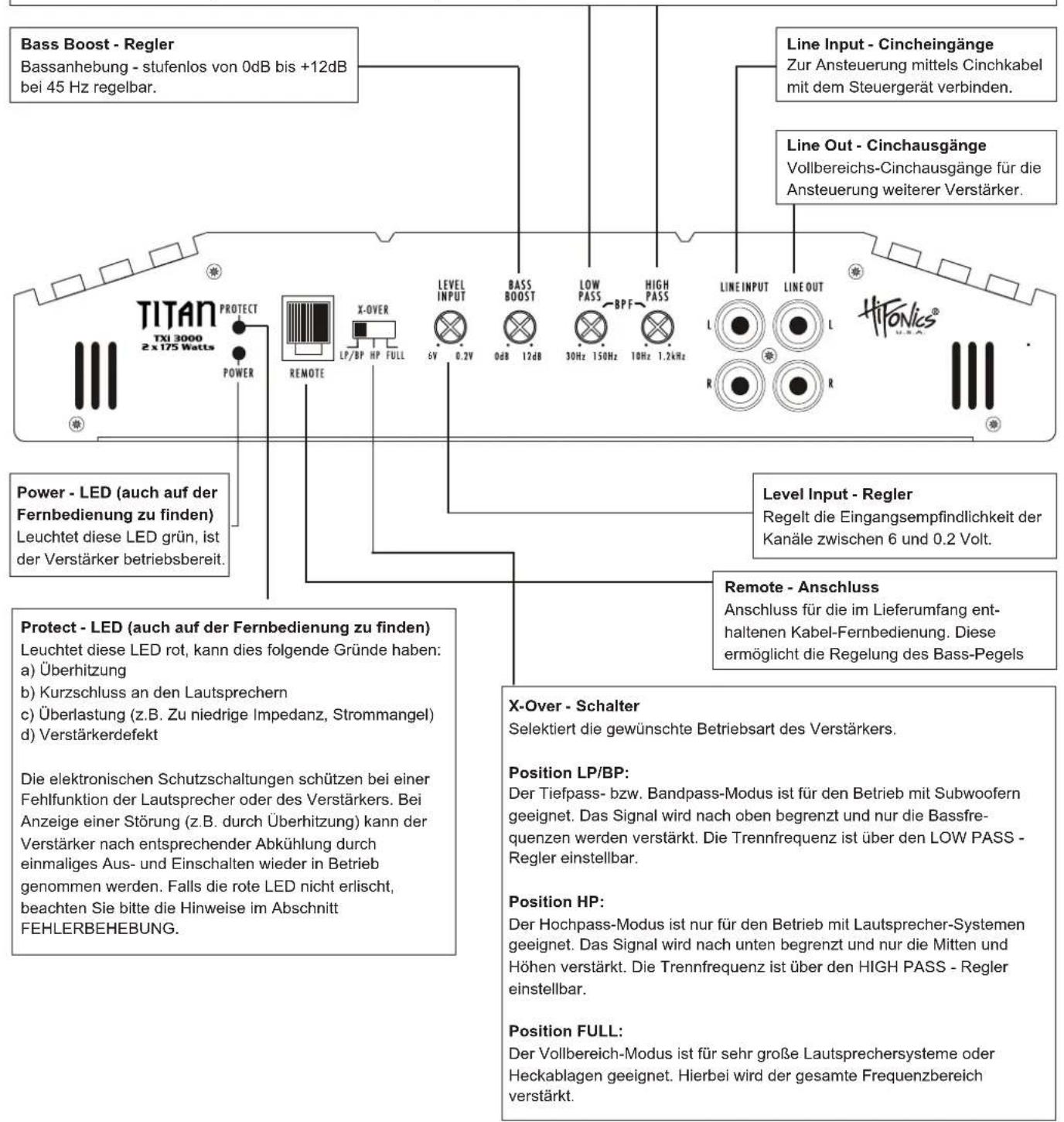

HIGH-/LOW PASS - Regler

HIGH PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.

Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.

LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.

Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.

Ist der X-OVER - Schalter in der LP/BP-Stellung (Tiefpass/Bandpass) ist gleichzeitig der HIGH PASS-Regler als Subsonic-Filter (BPF) aktiv. Dadurch werden die Lautsprecher von den ultratiefen Frequenzen abgetrennt, damit diese nicht mechanisch bzw. elektrisch überlastet werden.

Bass Boost - Regler Bassanhebung - stufenlos von 0dB bis +12dB bei 45 Hz regelbar. Line Input - Cincheingänge Zur Ansteuerung mittels Cinchkabel mit dem Steuergerät verbinden. Line Out - Cinchausgänge Vollbereichs-Cinchausgänge für die Ansteuerung weiterer Verstärker. Power - LED (auch auf der Fernbedienung zu finden) Leuchtet diese LED grün, ist der Verstärker betriebsbereit. Level Input - Regler Regelt die Eingangsempfindlichkeit der Kanäle zwischen 6 und 0.2 Volt. Protect - LED (auch auf der Fernbedienung zu finden) Leuchtet diese LED rot, kann dies folgende Gründe haben: a) Überhitzung b) Kurzschluss an den Lautsprechern c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel) d) Verstärkerdefekt Die elektronischen Schutzschaltungen schützen bei einer Fehlfunktion der Lautsprecher oder des Verstärkers. Bei Anzeige einer Störung (z.B. durch Überhitzung) kann der Verstärker nach entsprechender Abkühlung durch einmaliges Aus- und Einschalten wieder in Betrieb genommen werden. Falls die rote LED nicht erlischt, beachten Sie bitte die Hinweise im Abschnitt FEHLERBEHEBUNG. X-Over - Schalter Selektiert die gewünschte Betriebsart des Verstärkers. Position LP/BP: Der Tiefpass- bzw. Bandpass-Modus ist für den Betrieb mit Subwoofern geeignet. Das Signal wird nach oben begrenzt und nur die Bassfre- quenzen werden verstärkt. Die Trennfrequenz ist über den LOW PASS - Regler einstellbar. Position HP: Der Hochpass-Modus ist nur für den Betrieb mit Lautsprecher-Systemen geeignet. Das Signal wird nach unten begrenzt und nur die Mitten und Höhen verstärkt. Die Trennfrequenz ist über den HIGH PASS - Regler einstellbar. Position FULL: Der Vollbereich-Modus ist für sehr große Lautsprechersysteme oder Heckablagen geeignet. Hierbei wird der gesamte Frequenzbereich verstärkt.

Lautsprecher- & Cinchanschlüsse

TXi 3000

2-Kanal-Modus Stereo Front- oder Hecksystem

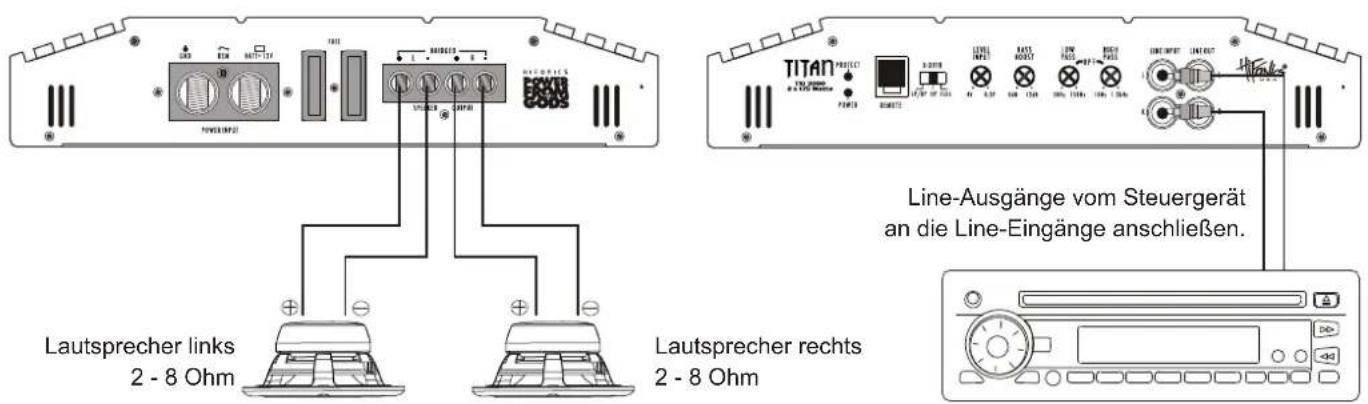

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- oder Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

X-Over-Schalter

• Bei größeren Lautsprechersystemen (ab ∅ 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø 8.7cm - Ø 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen belastet werden. Die Trennfrequenz ist über den HIGH PASS-Regler einstellbar. Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.

Level Input-Regler

• Drehen Sie den Level Input-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level Input-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass Boost-Regler

- Den Bass BOOST-Regler sollten Sie in die 0dB-Stellung bringen.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung

Lautsprecher- & Cinchanschlüsse

TXi 3000

1-Kanal-Modus Mono Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + BRIDGED -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

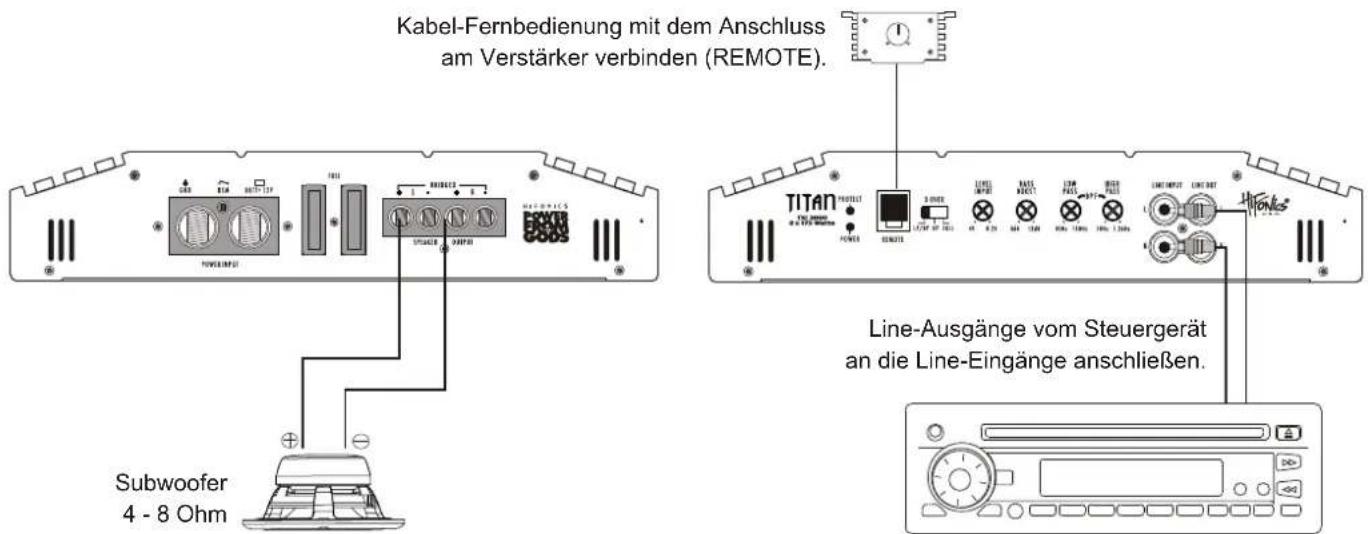

Kabel-Fernbedienung mit dem Anschluss am Verstärker verbinden (REMOTE). Subwoofer 4 - 8 Ohm Line-Ausgänge vom Steuergerät an die Line-Eingänge anschließen.

X-Over-Schalter

• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren Frequenzen abgetrennt. Die Trennfrequenz ist über den LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) ist gleichzeitig der Hochpass-Regler (HIGH PASS) als Subsonic-Filter aktiv, dadurch wird der Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Trennfrequenz ist über den SUB SONIC-Regler einstellbar.

Level Input-Regler

• Drehen Sie den Level Input-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level Input-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass Boost-Regler

• Dieser Regler erlaubt eine Bassanhebung um bis zu +12dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.

Funktionen & Bedienelemente

TXi 3400

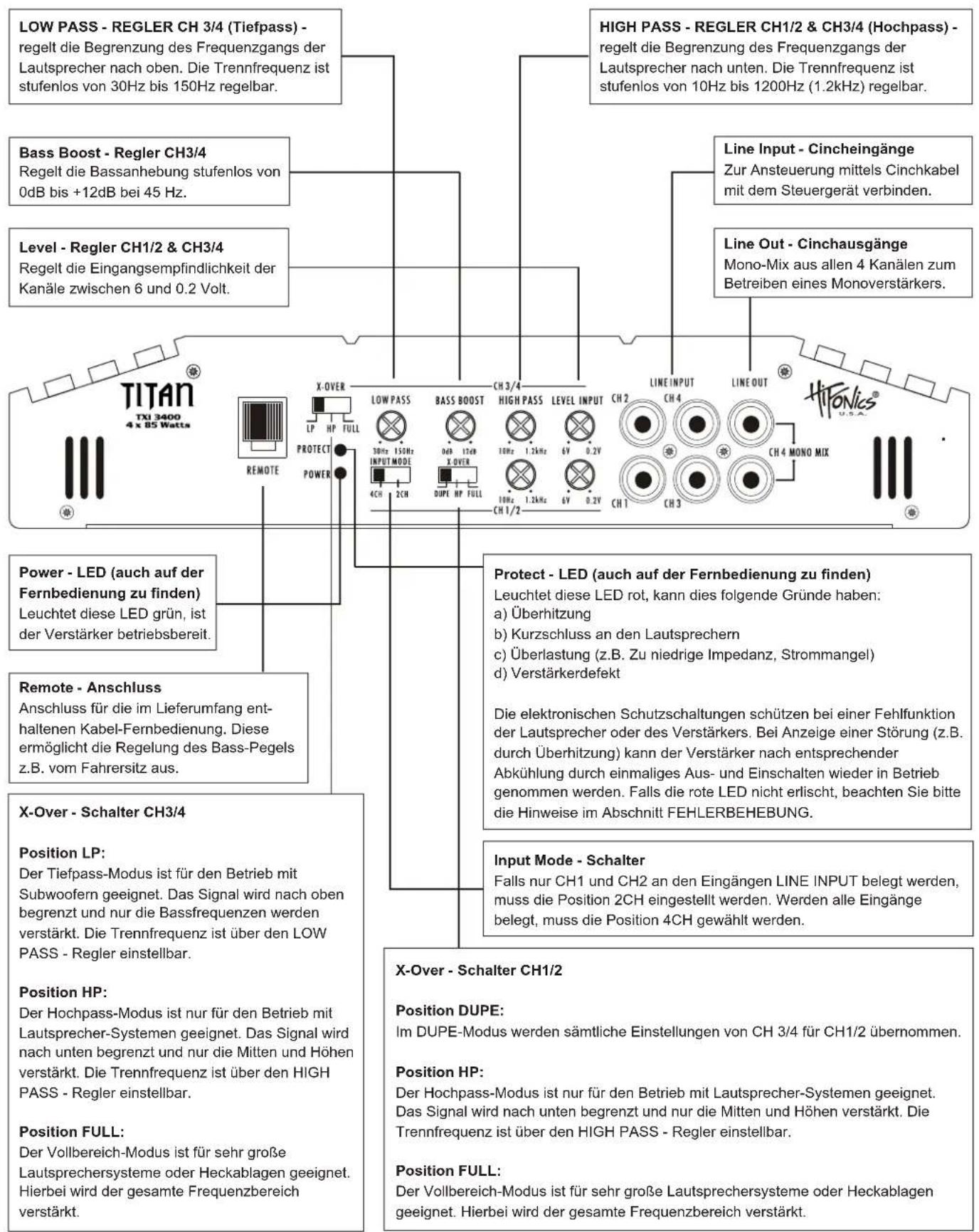

LOW PASS - REGLER CH 3/4 (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar. Bass Boost - Regler CH3/4 Regelt die Bassanhebung stufenlos von 0dB bis +12dB bei 45 Hz. Level - Regler CH1/2 & CH3/4 Regelt die Eingangsempfindlichkeit der Kanäle zwischen 6 und 0.2 Volt. Power - LED (auch auf der Fernbedienung zu finden) Leuchtet diese LED grün, ist der Verstärker betriebsbereit. Remote - Anschluss Anschluss für die im Lieferumfang enthaltenen Kabel-Fernbedienung. Diese ermöglicht die Regelung des Bass-Pegels z.B. vom Fahrersitz aus. X-Over - Schalter CH3/4 Position LP: Der Tiefpass-Modus ist für den Betrieb mit Subwoofern geeignet. Das Signal wird nach oben begrenzt und nur die Bassfrequenzen werden verstärkt. Die Trennfrequenz ist über den LOW PASS - Regler einstellbar. Position HP: Der Hochpass-Modus ist nur für den Betrieb mit Lautsprecher-Systemen geeignet. Das Signal wird nach unten begrenzt und nur die Mitten und Höhen verstärkt. Die Trennfrequenz ist über den HIGH PASS - Regler einstellbar. Position FULL: Der Vollbereich-Modus ist für sehr große Lautsprechersysteme oder Heckablagen geeignet. Hierbei wird der gesamte Frequenzbereich verstärkt. HIGH PASS - REGLER CH1/2 & CH3/4 (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. Line Input - Cincheingänge Zur Ansteuerung mittels Cinchkabel mit dem Steuergerät verbinden. Line Out - Cinchausgänge Mono-Mix aus allen 4 Kanälen zum Betreiben eines Monoverstärkers. Protect - LED (auch auf der Fernbedienung zu finden) Leuchtet diese LED rot, kann dies folgende Gründe haben: a) Überhitzung b) Kurzschluss an den Lautsprechern c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel) d) Verstärkerdefekt Die elektronischen Schutzschaltungen schützen bei einer Fehlfunktion der Lautsprecher oder des Verstärkers. Bei Anzeige einer Störung (z.B. durch Überhitzung) kann der Verstärker nach entsprechender Abkühlung durch einmaliges Aus- und Einschalten wieder in Betrieb genommen werden. Falls die rote LED nicht erlischt, beachten Sie bitte die Hinweise im Abschnitt FEHLERBEHEBUNG. Input Mode - Schalter Falls nur CH1 und CH2 an den Eingängen LINE INPUT belegt werden, muss die Position 2CH eingestellt werden. Werden alle Eingänge belegt, muss die Position 4CH gewählt werden. X-Over - Schalter CH1/2 Position DUPE: Im DUPE-Modus werden sämtliche Einstellungen von CH 3/4 für CH1/2 übernommen. Position HP: Der Hochpass-Modus ist nur für den Betrieb mit Lautsprecher-Systemen geeignet. Das Signal wird nach unten begrenzt und nur die Mitten und Höhen verstärkt. Die Trennfrequenz ist über den HIGH PASS - Regler einstellbar. Position FULL: Der Vollbereich-Modus ist für sehr große Lautsprechersysteme oder Heckablagen geeignet. Hierbei wird der gesamtte Frequenzbereich verstärkt.

Lautsprecher- & Cinchanschlüsse

TXi 3400

4-Kanal-Modus Stereo Front- und Hecksystem

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + 1CH - und + 2CH - und + 3CH - und + 4CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

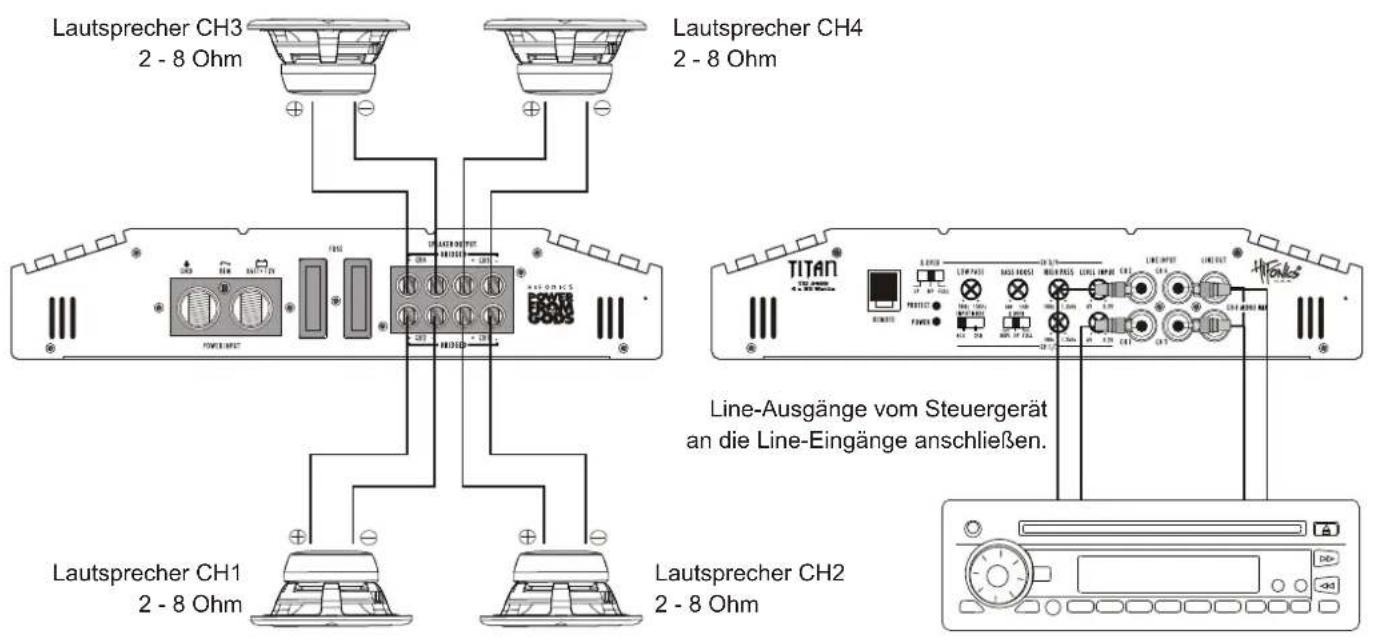

Lautsprecher CH3 2 - 8 Ohm Lautsprecher CH4 2 - 8 Ohm TITAN Line-Ausgänge vom Steuergerät an die Line-Eingänge anschließen. Lautsprecher CH1 2 - 8 Ohm Lautsprecher CH2 2 - 8 Ohm

X-Over-Schalter CH1/2 & CH3/4

• Bei größeren Lautsprechersystemen (ab ∅ 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (∅ 8.7cm - ∅ 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen belastet werden. Die Trennfrequenz ist über den HIGH PASS-Regler einstellbar.
  Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.

Level Input-Regler CH1/2 & CH3/4

• Drehen Sie den Level Input-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
  • Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level Input-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass Boost-Regler CH3/4

- Den Bass Bosst-Regler sollten Sie in die 0dB-Stellung bringen.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung.

Lautsprecher- & Cinchanschlüsse

TXi 3400

2-Kanal-Modus Mono 2 Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die beiden Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / CH1/2 + BRIDGED - und CH3/4 + BRIDGED -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer pro Kanalpaar 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

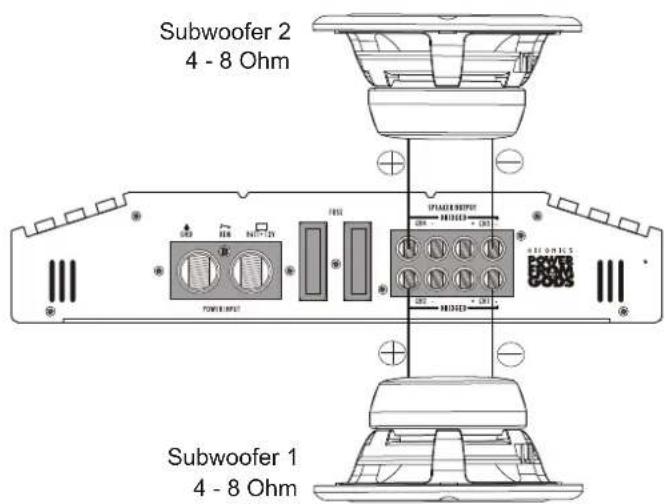

Subwoofer 2 4 - 8 Ohm Subwoofer 1 4 - 8 Ohm

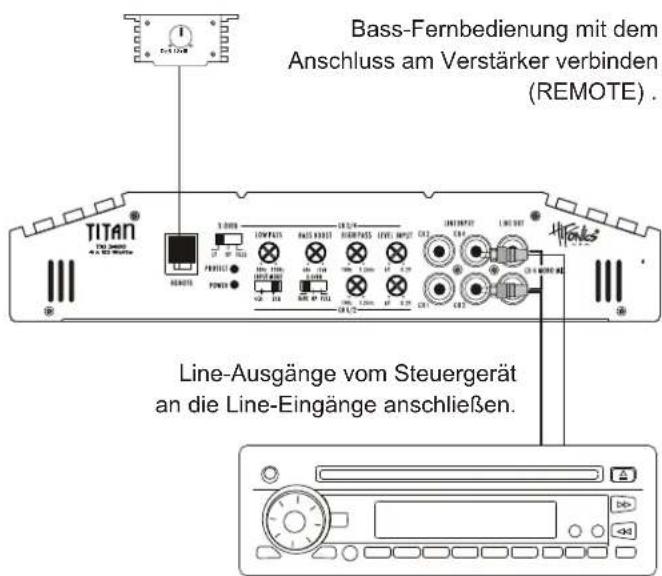

Bass-Fernbedienung mit dem Anschluss am Verstärker verbinden (REMOTE). Line-Ausgänge vom Steuergerät an die Line-Eingänge anschließen.

Input Mode - Schalter

- Hier muss die Stellung 2CH eingestellt werden.

X-Over - Schalter CH3/4

- Im Mono/Subwoofer-Betrieb muss die Tiefpass-Stellung (LP) eingestellt werden, dadurch wird der Subwoofer von den höheren Frequenzen abgetrennt. Die Trennfrequenz ist über den LOW PASS-Regler einstellbar.

X-Over - Schalter CH1/2

- Hier muss die Stellung DUPE eingestellt werden. Alle Regler-Einstellungen für CH1/2 werden von CH3/4 übernommen.

Level Input - Regler CH3/4

• Drehen Sie den Level Input-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level Input-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level Input-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass Boost - Regler CH3/4

- Dieser Regler erlaubt eine Bassanhebung um bis zu +12dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören.

Bass-Fernbedienung

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.

Lautsprecher- & Cinchanschlüsse

TXi 3400

3-Kanal-Modus Stereo Front- oder Hecksystem & Mono Subwoofer gebrückt

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Lautsprecher und den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT / + CH 1 - und + CH 2 - und den Subwoofer mit CH3/4 + BRIDGED -).
• Achten Sie darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal/Kanalpaar 2/1 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

Hinweis!

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

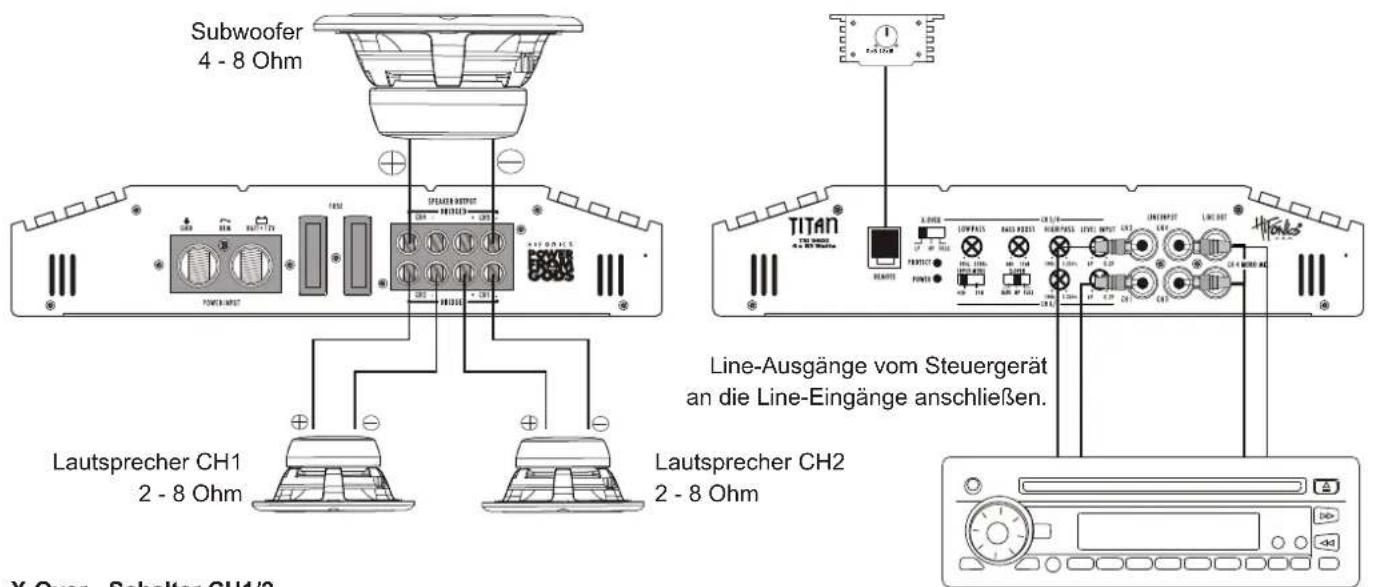

Subwoofer 4 - 8 Ohm Lautsprecher CH1 2 - 8 Ohm Lautsprecher CH2 2 - 8 Ohm Line-Ausgänge vom Steuergerät an die Line-Eingänge anschließen. X Over - Scholter CH1/2

X-Over - Schalter CH1/2

- Siehe dazu die Einstellungen auf Seite 8.

X-Over - Schalter CH3/4 (Subwoofer)

- Siehe dazu die Einstellungen auf Seite 9.

Level-Regler CH1/2 & CH3/4 (Subwoofer)

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Bass Boost - Regler CH3/4 (Subwoofer)

• Dieser Regler erlaubt eine Bassanhebung um bis zu +12dB. Hinweis! Benutzen Sie diesen Regler mit Bedacht.
  Die Bassanhebung kann Ihre Lautsprecher durch Überlastung zerstören.

Bass-Fernbedienung CH3/4 (Subwoofer)

• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.

Fehler: keine Funktion

Ursache:

1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.

Fehler: kein Ton aus Lautsprecher

Ursache:

1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
3. High Pass Regler (Subsonic Modus) in Betriebsart LP/BP zu hoch eingestellt

Fehler: Ein bzw. zwei Kanäle ohne Funktion

Ursache:

1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
4. High Pass Regler in Betriebsart LP/BP zu hoch eingestellt

Fehler: Verzerrungen aus Lautsprecher

Ursache:

1. Die Lautsprecher sind überlastet.
   Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.

Fehler: Keine Bässe bzw. kein Stereo-Sound

Ursache:

1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.

Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)

Ursache:

1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.

Fehler: Rauschen aus den Lautsprechern

Ursache:

1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.

Störungen (Interferenzen)

Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

1. Benutzen Sie nur abgeschirmte hochwertige Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
2. Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Fahrzeug. Sollte diesenicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
3. Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen. Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie den richtigen Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
4. Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.

Hinweis!

Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der dieser ab, um größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Amp wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu retournieren.

	TXi 3000	TXi 3400
Kanäle	2	4
Watt RMS/MAX. an 4 Ohm	2 x 100/200	4 x 55/110
Watt RMS/MAX. an 2 Ohm	2 x 175/350	4 x 85/170
Watt RMS/MAX. an 4 Ohm mono gebrückt	1 x 350/700	2 x 170/340
Dämpfungsfaktor	>200	>200
Signal-Rauschabstand	>90 dB	>90 dB
Kanaltrennung	>60 dB	>60 dB
Klirrfaktor (THD&N)	<0,05 %	<0,03 %
Eingangsempfindlichkeit	0,2 - 6 Volt	0,2 - 6 Volt
Eingangsimpedanz	>47 kOhm	>47 kOhm
Frequenzweichen CH1 & CH2
Variable Hochpassweiche	10Hz - 1200Hz	10Hz - 1200Hz
Variable Tiefpassweiche	30Hz - 150Hz	-
Bass-Boost @ 45Hz	0 - 12 dB	-
Frequenzweichen CH3 & CH4
Variable Hochpassweiche		10Hz - 1200Hz
Variable Tiefpassweiche		30Hz - 150Hz
Bass-Boost @ 45Hz		0 - 12 dB
Sicherungen	2 x 25A 2 x 20 A
Abmessungen in mm Breite x Höhe	250 x 52	250 x 52
Abmessungen in mm Länge	250/280	280/310

Technische Änderungenen vorbehalten

Installation
