Produkttyp	DisplayLink Dockingstation mit vierfach Videoausgang
Marke	Icy Box
Modell	IB-DK2288AC
Host-Schnittstelle	USB Typ-C (USB 3.2 Gen 2, Power Delivery bis zu 100 W, DisplayPort Alt Mode)
Videoausgänge	4x HDMI 2.0 und 4x DisplayPort 1.4 (über DisplayLink)
Max. Videoauflösung	3840x2160 @ 60 Hz pro Display (4x gleichzeitig mit DSC)
USB-Anschlüsse	1x USB-C (Host), 3x USB-A 3.2 Gen 1 (5 Gbit/s), 1x USB-A 3.2 Gen 2 (10 Gbit/s)
Kartenleser	SD 4.0 / microSD 4.0
Ethernet	RJ45 Gigabit Ethernet (10/100/1000 Mbit/s)
Audio	Headset-Kombi-Klinke (3,5 mm)
Stromeingang	DC 20 V / 9 A (180 W) über externes Netzteil
Stromversorgung des Hosts	Bis zu 30 W (USB-C) oder 100 W (über dedizierten Stromanschluss)
VESA-Halterung	Kompatibel mit 75x75 und 100x100 mm (Halterung inklusive)
Sicherheit	Kensington-Schlossunterstützung
Betriebssysteme	Windows 10/11, macOS 10.15+ (DisplayLink-Treiber erforderlich)
Treiber	DisplayLink-Treiber von der Synaptics-Website (vor dem Anschließen der Dockingstation installieren)
Lieferumfang	Dockingstation, externes Netzteil, Netzkabel (EU), USB-C zu USB-C Kabel, USB-C zu USB-A Adapter, VESA-Halterung, Schrauben, Schraubendreher, Handbuch
Sicherheitshinweise	Stromschlaggefahr; von Feuchtigkeit fernhalten; Gerät nicht öffnen; nur mitgeliefertes Netzteil verwenden
Reinigung	Trockenes antistatisches Tuch verwenden; vor Reinigung vom Strom trennen
Entsorgung	Nicht im Hausmüll entsorgen; WEEE-Richtlinien befolgen

Häufig gestellte Fragen - IB-DK2288AC Icy Box

Wofür wird die Dockingstation IB-DK2288AC verwendet?

Die IB-DK2288AC ist eine DisplayLink-Dockingstation, die über einen USB-C-Anschluss eines Laptops oder Desktop-Computers bis zu vier externe Monitore, USB-Anschlüsse, Ethernet und Kartenleser hinzufügt.

Benötigt mein Computer einen speziellen Anschluss?

Ja, der Host-Computer muss über einen USB-Typ-C-Anschluss mit DisplayPort-Alt-Modus und Power Delivery verfügen, um die volle Funktionalität zu gewährleisten. Thunderbolt 3/4-Anschlüsse sind ebenfalls kompatibel.

Muss ich Treiber installieren?

Ja, Sie müssen den DisplayLink-Treiber von Synaptics installieren, bevor Sie die Dockingstation anschließen. Download unter https://www.synaptics.com/products/displaylink-graphics/downloads

Kann ich vier 4K-Monitore mit 60 Hz verwenden?

Ja, mit Display Stream Compression (DSC)-Unterstützung können Sie vier 3840x2160 @ 60 Hz Displays gleichzeitig betreiben. Ohne DSC können die Auflösungen niedriger sein.

Wie lade ich meinen Laptop über die Dockingstation?

Die Dockingstation unterstützt Power Delivery bis zu 30 W über das USB-C-Hostkabel, aber für volle 100 W müssen Sie das externe Netzteil anschließen und einen kompatiblen Host-Anschluss verwenden.

Kann ich die VESA-Halterung verwenden?

Ja, die mitgelieferte VESA-Halterung passt auf 75x75mm und 100x100mm Muster. Sie können sie hinter einem Monitor oder an einem Monitorarm befestigen, für eine aufgeräumte Einrichtung.

Hat die Dockingstation einen Audioanschluss?

Ja, es gibt eine Headset-Kombi-Klinke (3,5 mm) für Audioausgang und Mikrofoneingang.

Welche Speicherkarten unterstützt der Leser?

Der Kartenleser unterstützt SD 4.0 und microSD 4.0 Karten, kompatibel mit UHS-II Geschwindigkeiten.

Kann ich einen USB-A-Adapter für ältere Computer verwenden?

Ja, ein mitgelieferter USB-C-zu-USB-A-Adapter ermöglicht den Anschluss an USB-A-Anschlüsse, aber Power Delivery und Videoausgang funktionieren möglicherweise nicht über USB-A.

Wie viele Displays kann ich anschließen?

Sie können bis zu vier Displays in beliebiger Kombination von HDMI- und DisplayPort-Ausgängen anschließen, abhängig von den Fähigkeiten Ihres Hosts.

BEDIENUNGSANLEITUNG IB-DK2288AC Icy Box

DisplayLink® DockingStation mit vierfacher Videoausgabe

DisplayLink®

4K

Plug and Display

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Handbuch IB-DK2288AC

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-DK2288AC

Package content

1x IB-DK2288AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C® zu Type-C®/Type-A (Adapter) Kabel, 1x VESA Montagewinkel (75x75, 100x100), 6x Schraube, 1x Schraubendreher, 1x Handbuch

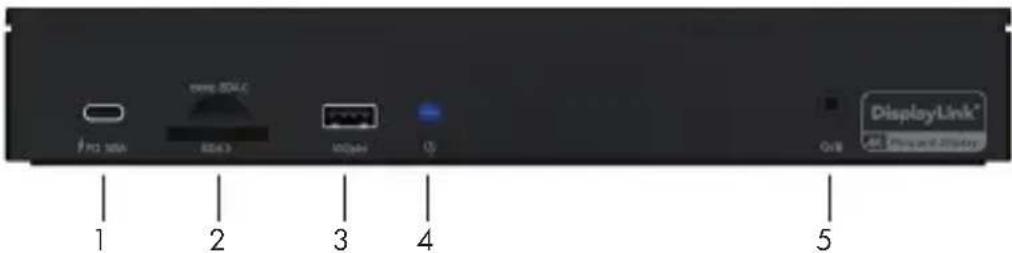

Ansicht

1. USB PD Type-C® Schnittstelle, Power Delivery bis zu 30 W
2. SD 4.0/microSD 4.0 Kartenleser für SD und microSD Speicherkarten
3. USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s
4. LED für Betrieb (blau)
5. Headset Kombi-Buchse

1. DisplayLink® HDMI® und DisplayPort™ 1 (A) Schnittstellen
2. DisplayLink® HDMI® und DisplayPort™ 2 (B) Schnittstellen
3. DisplayLink® HDMI® und DisplayPort™ 3 (C) Schnittstellen
4. DisplayLink® HDMI® und DisplayPort™ 4 (D) Schnittstellen
5. RJ45 Gigabit Ethernet Schnittstelle
6. USB 3.2 Gen 2 Type-C® Hostschnittstelle, Power Delivery bis zu 100 W
7. Netzteilanschluss, DC 20 V/9 A, 180 W
8. Kensington Lock Unterstützung
9. 3x USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s
10. Ein-/Aus-Schalter
11. Schraublöcher für VESA Halterung

Handbuch IB-DK2288AC

USB Versionshinweis
Bisherige USB Standards A	Aktuelle USB Standards Datenübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.2 (Gen 1x2) = USB 3.2	Gen 1x2 = 20 Gbit/s

Anforderungen

• USB Type-C®-fähiger Windows® / macOS® / Chrome OS™ / Ubuntu (Linux) Computer
  • Installierter DisplayLink® (Synaptics) Treiber
  • Power Delivery und DisplayLink® Treiberunterstützung
• Das Gerät kann auch an Thunderbolt™ 3 / 4 unterstützten Computern verwendet werden

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Stromversorgung über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-CTM Anschluss und nutzt die DisplayPortTM Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-CTM Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem ThunderboltTM 3 Anschluss.

Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB Type-C®Hostanschluss Ihres Computers USB Power Delivery und DP Alt Mode oder Thunderbolt™ 3 / 4 unterstützt.

Bitte beachten Sie die Dokumentation Ihres Hostcomputers oder kontaktieren Sie den PC-Hersteller, um die Kompatibilität mit den genannten Technologien zu bestätigen. Prüfen Sie zur Sicherheit, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie vor der Anwendung die Kompatibilität mit USB Type-C® Power Delivery und/oder DP Alt Mode sicher.

Handbuch IB-DK2288AC

Installieren Sie den Treiber!

Achtung: Schließen Sie die DockingStation nicht an Ihren Computer an, bevor Sie den Treiber aus dem Downloadbereich von: https://www.synaptics.com/products/displaylink-graphics/downloads heruntergeladen haben! Schließen Sie erst nach dieser Installation die DockingStation an Ihren Computer an!

1. Wählen Sie Ihr Betriebssystem und laden Sie den richtigen Treiber von der obigen Webseite herunter.
2. Klicken Sie auf die ausführbare Datei der entsprechenden Version.
3. Folgen Sie den Anweisungen und schließen Sie die Installation ab.
4. Verbinden Sie die DockingStation mit Ihrem PC über eine unterstützte USB Type-C® oder USB Type-A Schnittstelle.
5. Starten Sie Ihren PC neu.
6. Fertig! Sie können die IB-DK2288AC nun verwenden.

Hinweis!

Chrome OS™: Der DisplayLink®-Treiber ist bereits unter Chrome OS™ vorinstalliert.

Handbuch IB-DK2288AC

Inbetriebnahme

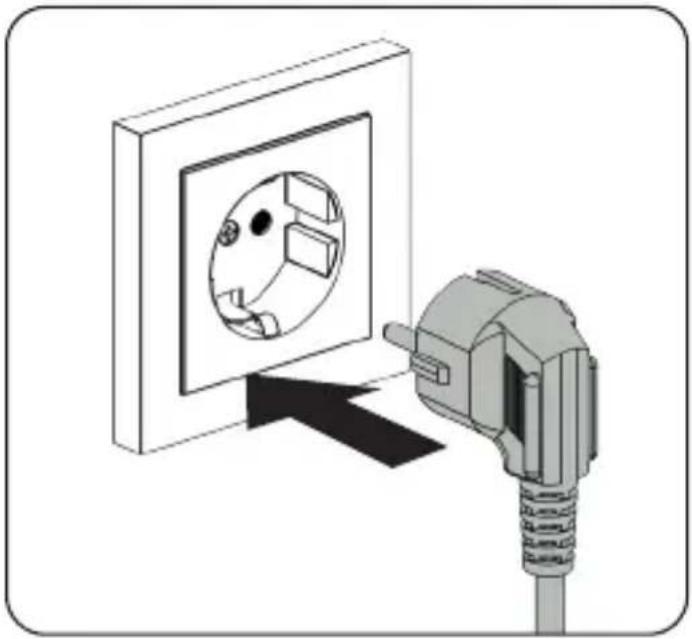

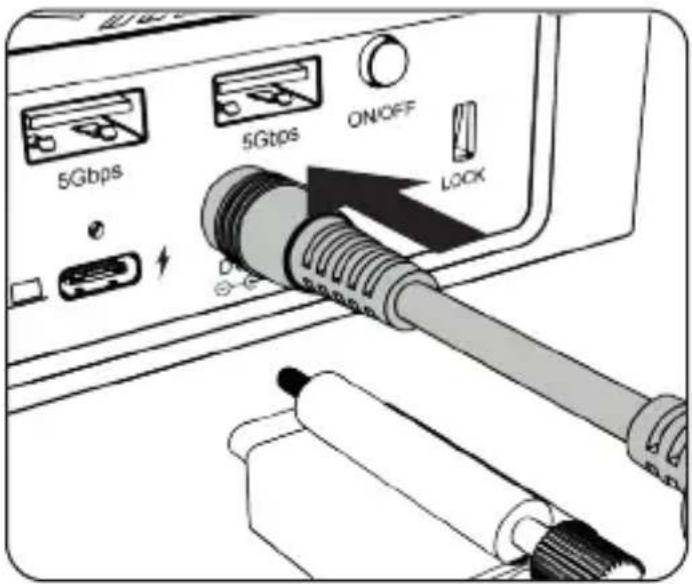

1. Verbinden Sie das Netzteil.

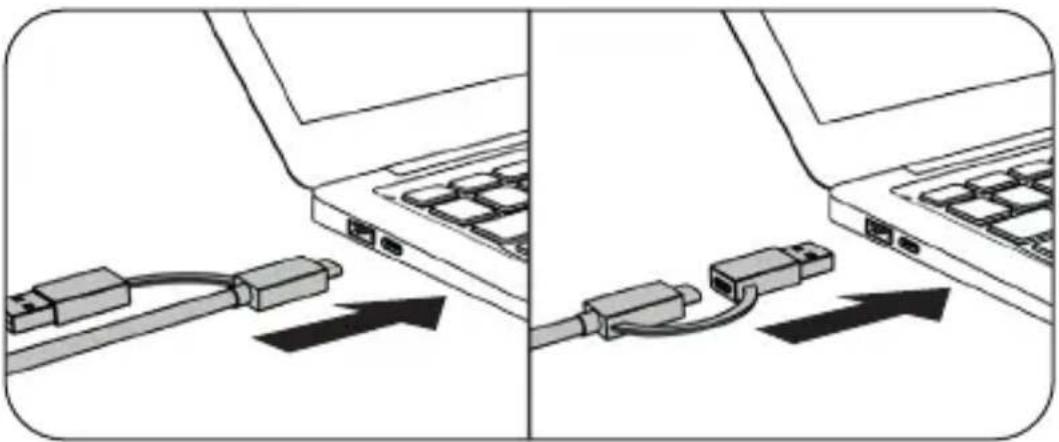

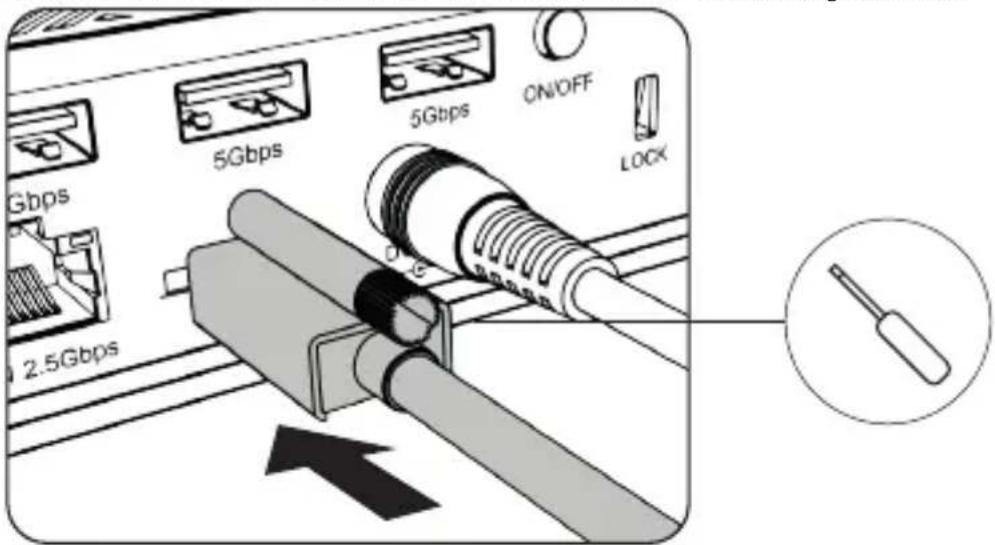

1. Verbinden Sie den USB Type-C® Stecker des mitgelieferten Datenkabels mit der Type-C® Hostschnittstelle der DockingStation und befestigen Sie diesen mit der Schraube von Hand oder mit einem Schraubendreher (nicht im Lieferumfang enthalten).

1. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C® Stecker oder über den Type-A Adapter mit einem unterstützten Computer (mindestens USB 3.2 Gen 1).

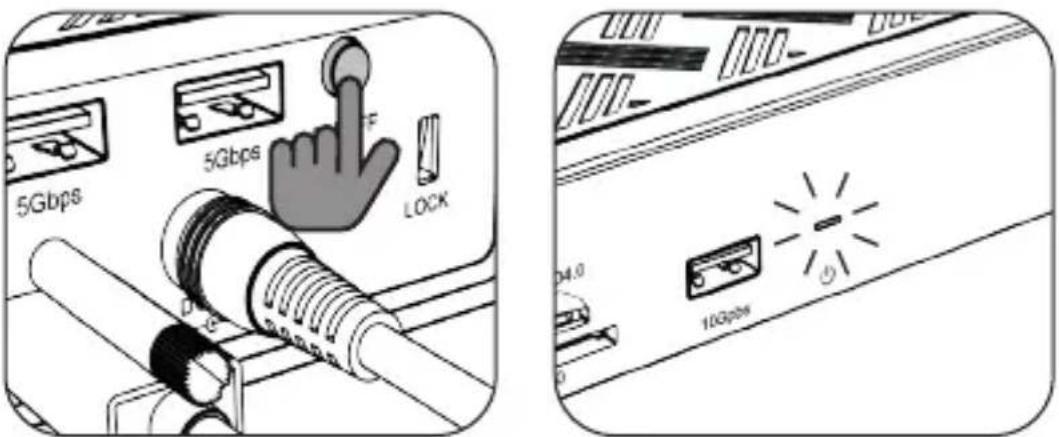

1. Schalten Sie das Gerät ein, und die Betriebs LED leuchtet blau.

Handbuch IB-DK2288AC

Hinweis!

Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB Type-A Anschluss (via Adapter) verwenden, beachten Sie bitte Folgendes:

Informationen über den angeschlossenen USB Type-C® zu Type-A Adapter:

Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB 3.2 Gen 1/2 Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C® auf Type-A Adapter hinzugefügt.

Sollten Sie diesen Adapter an Ihrem Computer verwenden, beachten Sie bitte die folgende technische Einschränkung, wenn Sie die DockingStation über einen Type-A-Anschluss verwenden:

Eine USB Type-A Schnittstelle unterstützt in keiner Weise die Power Delivery Funktion, welche Voraussetzung für die Power Delivery Ladeoption ist. Die DockingStation kann in dieser Konstellation dann nicht zum Außen den des Computers verwendet werden.

Um den vollen Funktionsumfang dieser DockingStation nutzen zu können, stellen Sie sicher, dass der USB Type-C® Hostanschluss Ihres Computers USB Type-C® 3.2

Gen 2 und Power Delivery unterstützt.

Bitte nehmen Sie die Dokumentation Ihres Computers zur Hilfe oder kontaktieren Sie den Hersteller Ihres Computers, um die Kompatibilität mit diesen Technologien zu bestätigen. Überprüfen Sie sicherheitshalber, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie sicher, dass die Kompatibilität mit USB Type-C® Power Delivery und USB 3.2 Gen 2 gegeben ist.

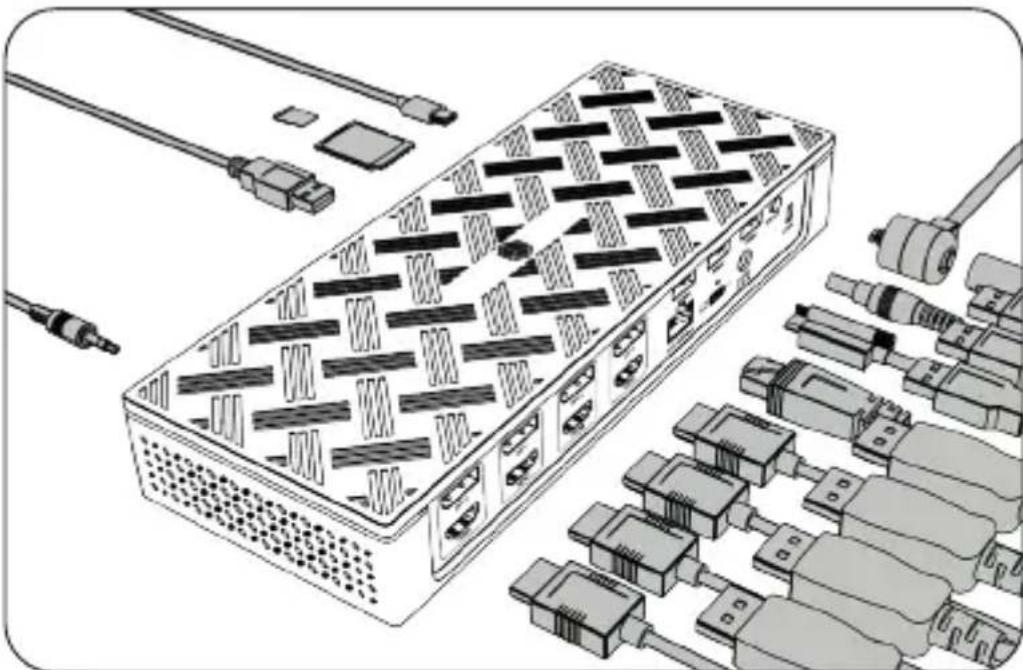

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Die mitgelieferte ICY BOX DockingStation VESA Befestigung ist ein praktisches Erweiterungsmodul, das die VESA-Unterstützung hinter Ihrem Monitor ergänzt. Einfach zu montieren und sehr nützlich. Die Verkabelung mit einer DockingStation wird aufgeräumt und übersichtlich und verschafft zudem mehr Platz für Ihren Arbeitsbereich.

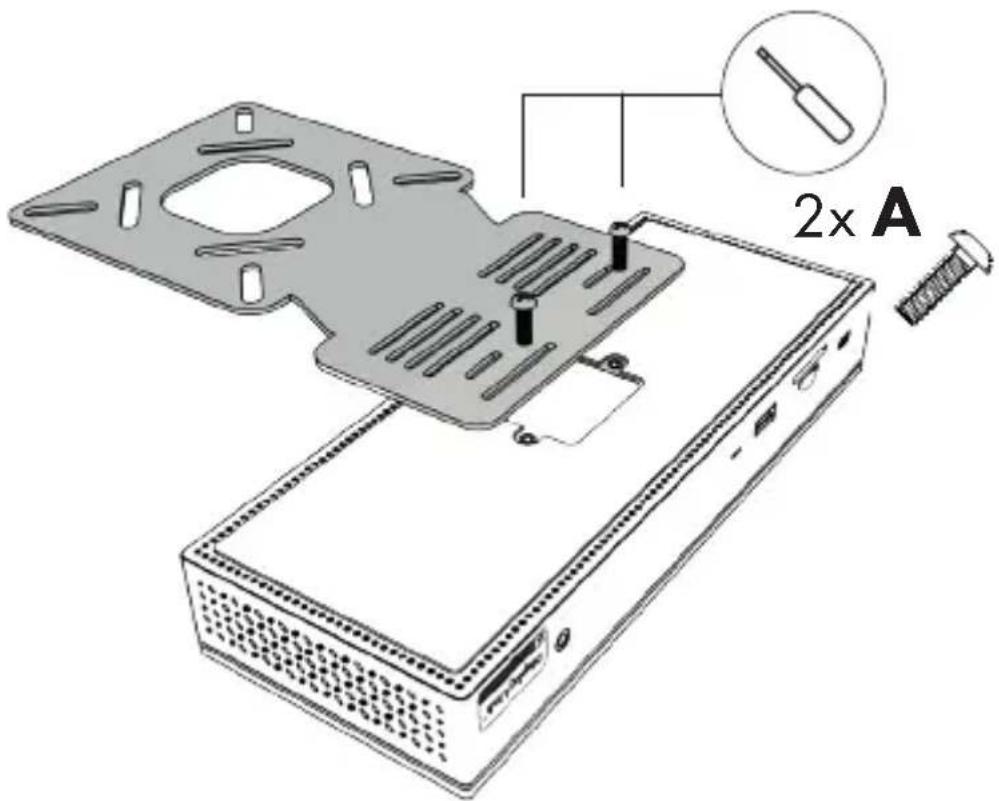

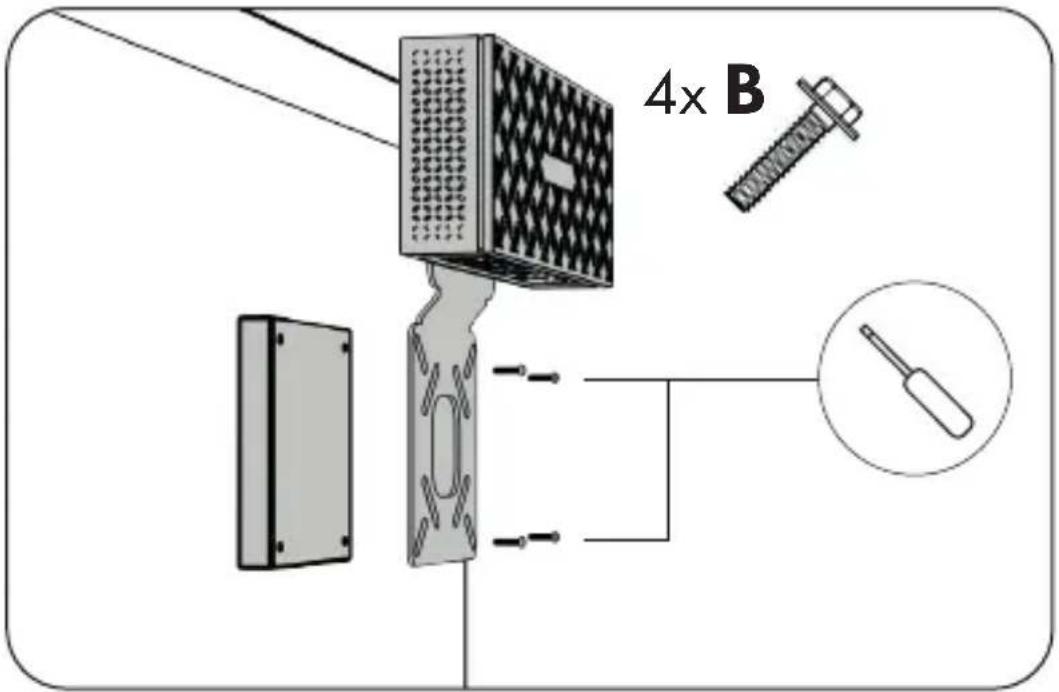

a. Befestigen Sie die mitgelieferte VESA-Halterung (unterstützt 75x75 und 100x100) mit den zwei mitgelieferten M2 Schrauben wie unten gezeigt.

Handbuch IB-DK2288AC

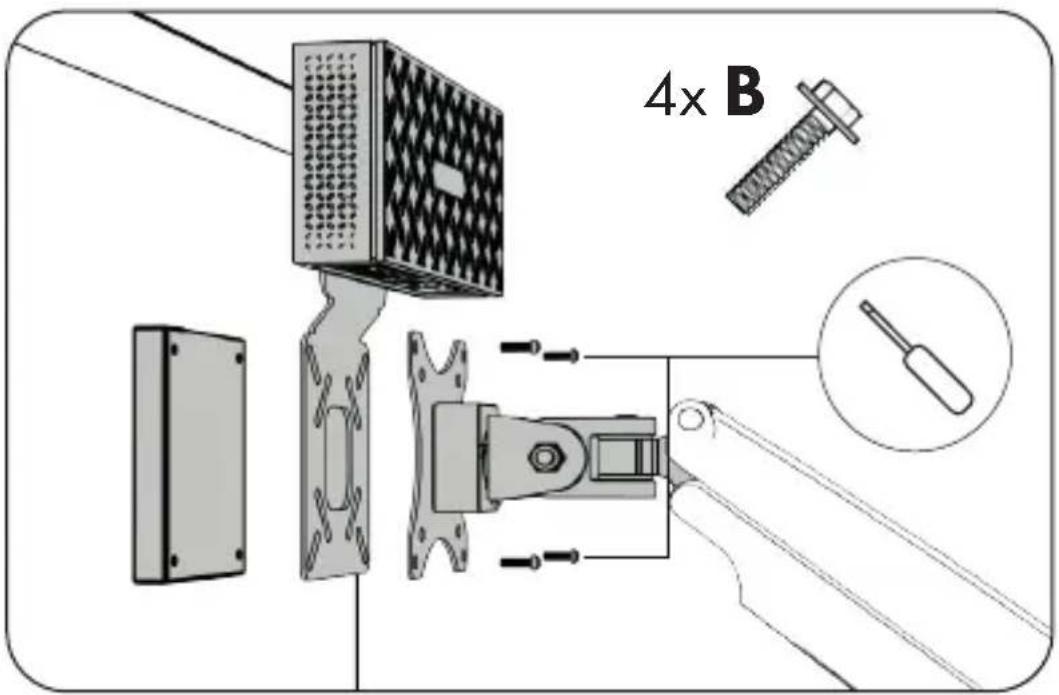

b. Befestigen Sie nun die zusammengebaute Einheit mit den vier mitgelieferten M4x12 mm Schrauben direkt an der VESA-Halterung eines unterstützten Monitors (75x75 oder 100x100).

c. Wenn Sie einen Monitorarm verwenden, positionieren Sie das Gerät wie unten gezeigt zwischen der VESA-Halterung des Monitors und der VESA-Halterung des Monitorarms und befestigen Sie es mit den vier mitgelieferten M4x12 mm-Schrauben.

Handbuch IB-DK2288AC

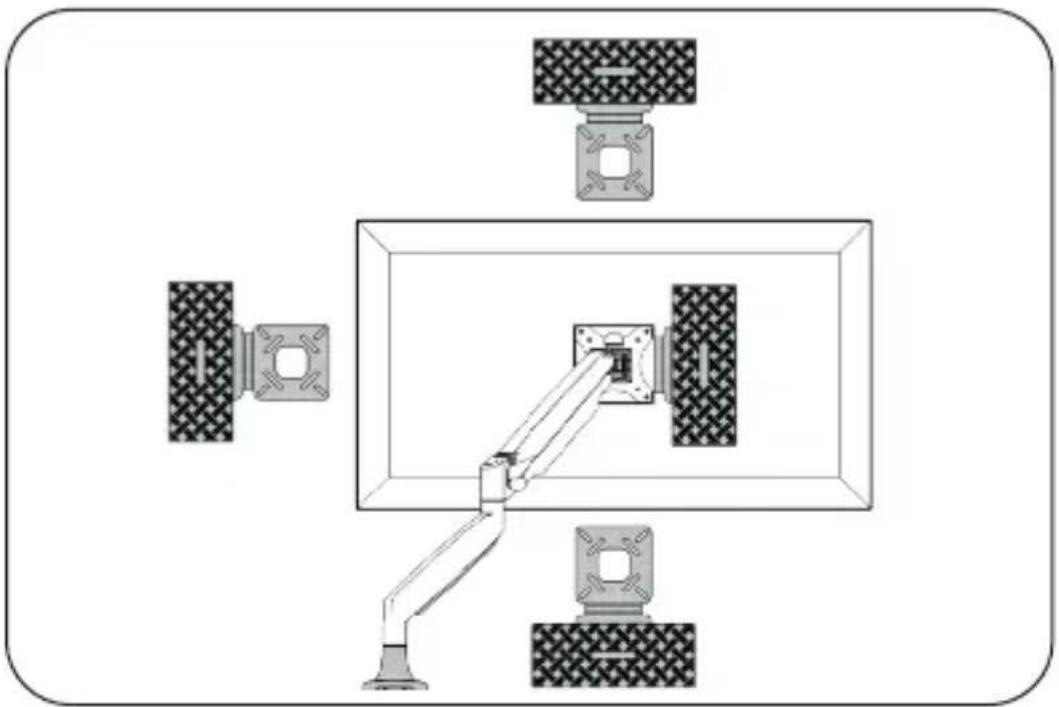

Wählen Sie die Ausrichtung der DockingStation je nach Ihren Bedürfnissen: nach oben, nach unten oder zur Seite.

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Unterstützte Auflösungen

Videomatrix Übersicht (Host PC = DisplayLink®, DP 1.4), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI® 1 oder DP	HDMI® oder DP 2	HDMI® oder DP 3	HDMI® oder DP 4	Display 1	Display 2	Display 3	Display 4
Vierfache Videoausgabe	√√√√				3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz
Dreifache Videoausgabe (Beispiel)	√√√				3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz
Zweifache Videoausgabe (Beispiel)	√	√			3840x2160@60 Hz 3840x2160@60 Hz
		√		√		3840x2160@60 Hz		3840x2160@60 Hz
	2x DP		2x DP		5120x2880@60 Hz (nur DP)		5120x2880@60 Hz (nur DP)
Einfache Videoausgabe	√				3840x2160@60 Hz
		√				3840x2160@60 Hz
			√				3840x2160@60 Hz
				√				3840x2160@60 Hz

* DSC (Display Stream Compression) Unterstützung vorausgesetzt

Handbuch IB-DK2288AC

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll)

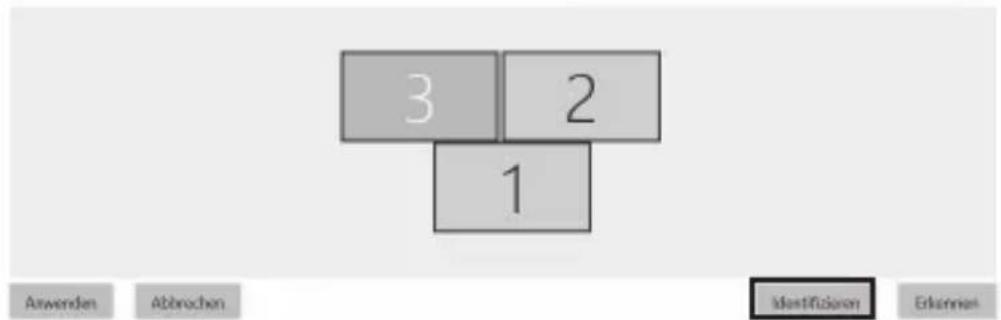

Monitore anordnen

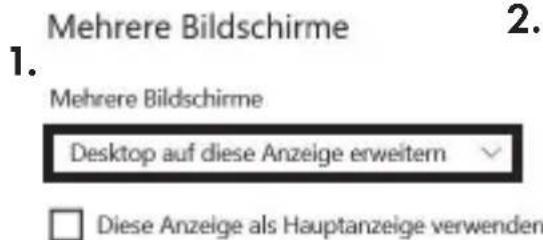

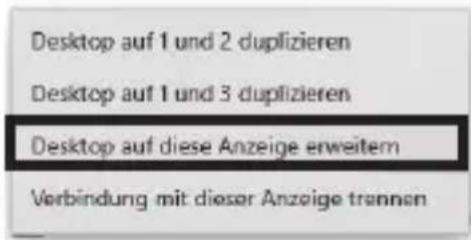

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

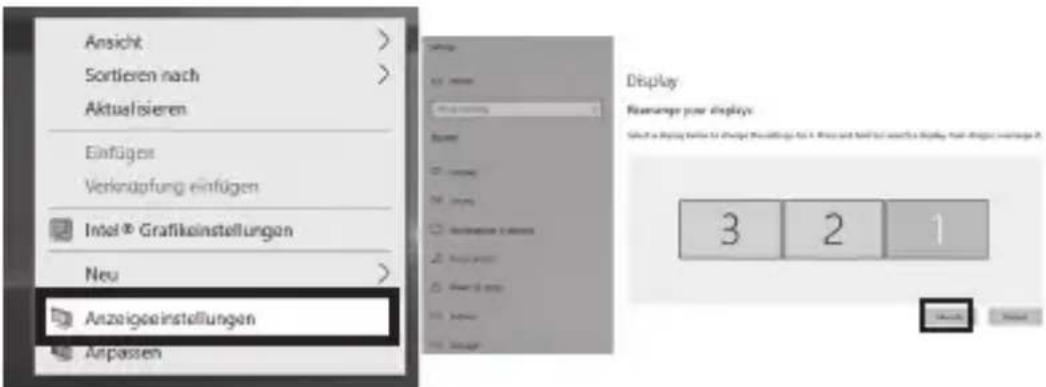

- Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop

- Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen

- Verwenden Sie den Abschnitt Anzeige

- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.

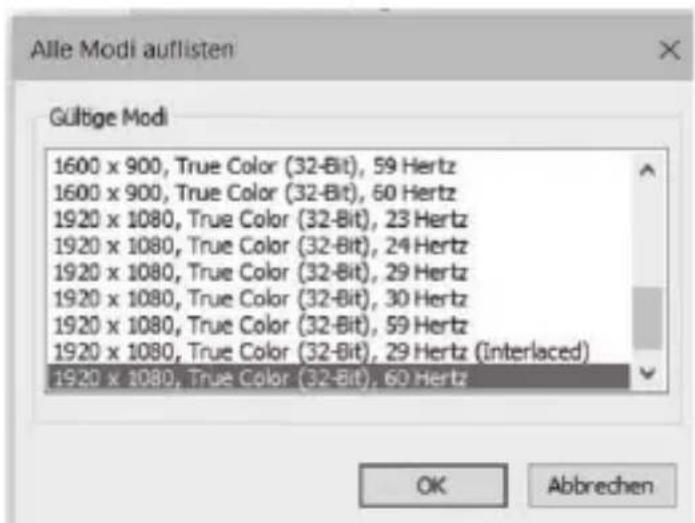

- Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK2288AC

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

3.

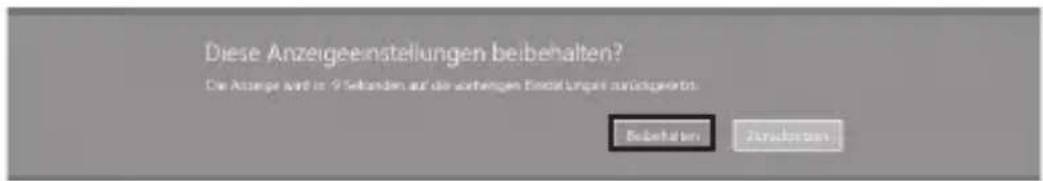

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und sehen Sie sie, um de neu annuordnen.

Handbuch IB-DK2288AC

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändern

125%

Erweistete Sküllerungseinstellungen

Bildschirnaufösung

1920 × 1080 (empfohlen)

X

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK2288AC

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit drehlösser Anzeige verbinden

1.

Grafikelnstellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Arzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920×1080

Aktive Signalauflösung

1920 × 1080

Aktualisierungsrate (Hz)

60 Hz

Bittiele

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Adaptoreigenschaften für Bildschirm 2 anzeigen

Handbuch IB-DK2288AC

Es öffnet sich ein neues Fenster

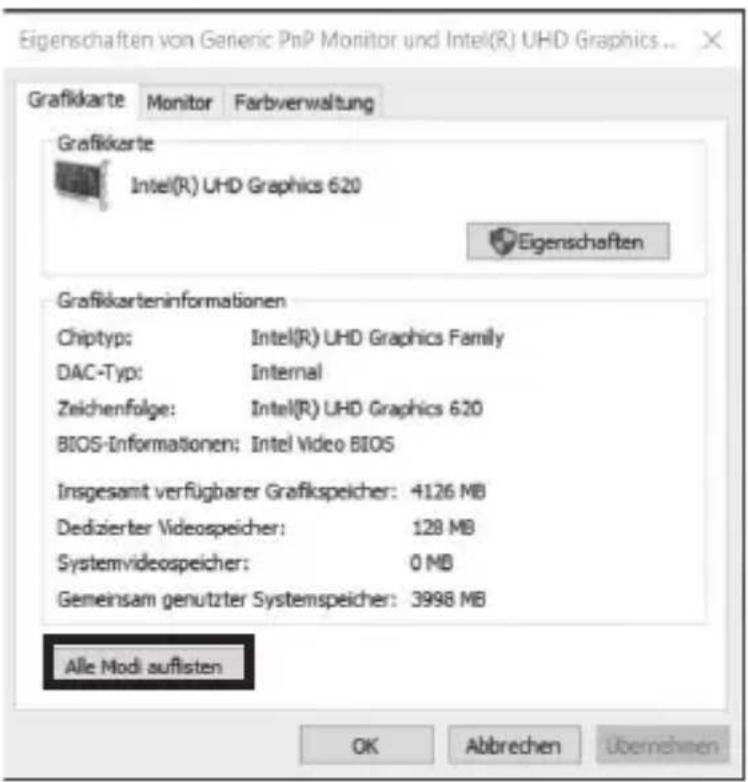

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

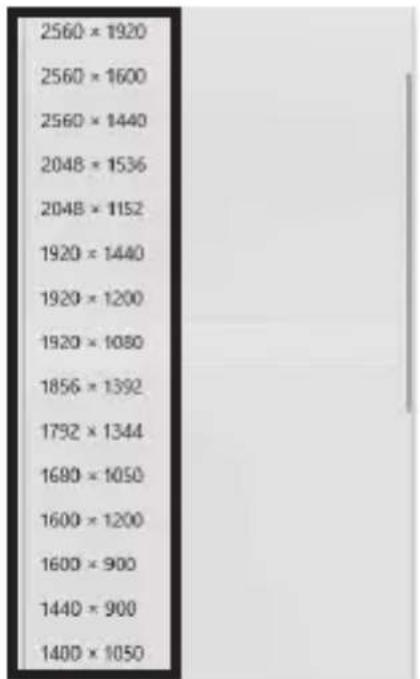

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2288AC

macOS® Konfiguration der Anzeigeeinheiten

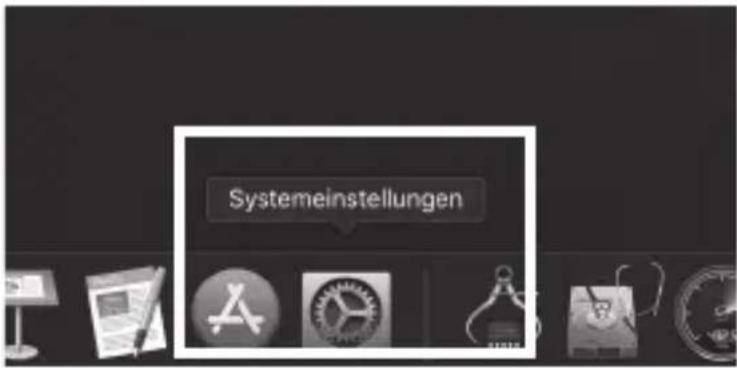

- Klicken Sie auf Systemeinstellungen

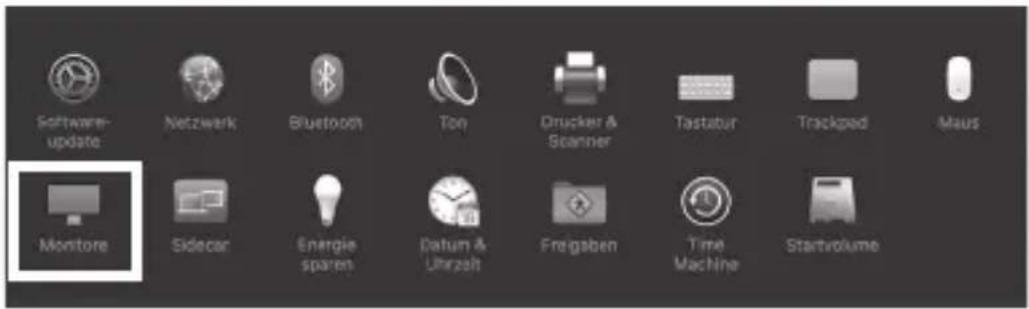

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

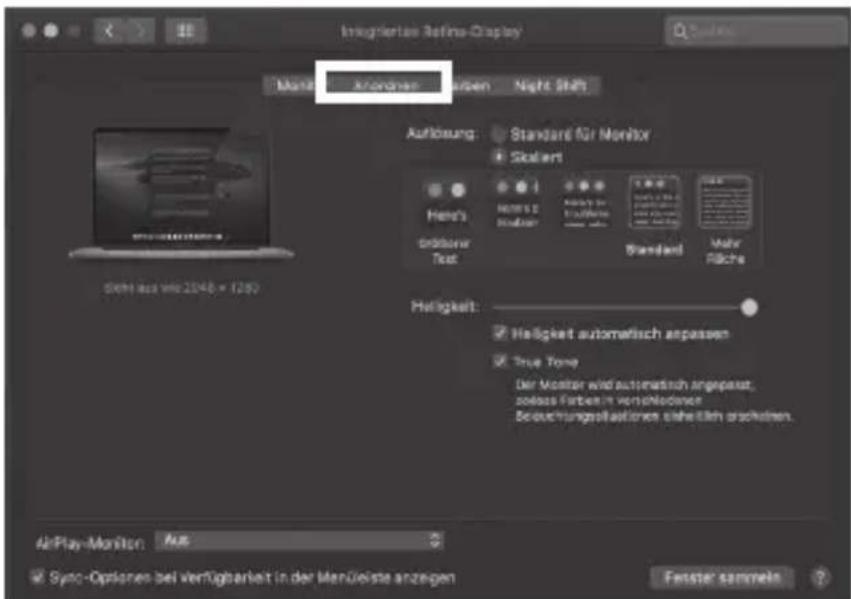

- Klicken Sie auf Anordnen

Handbuch IB-DK2288AC

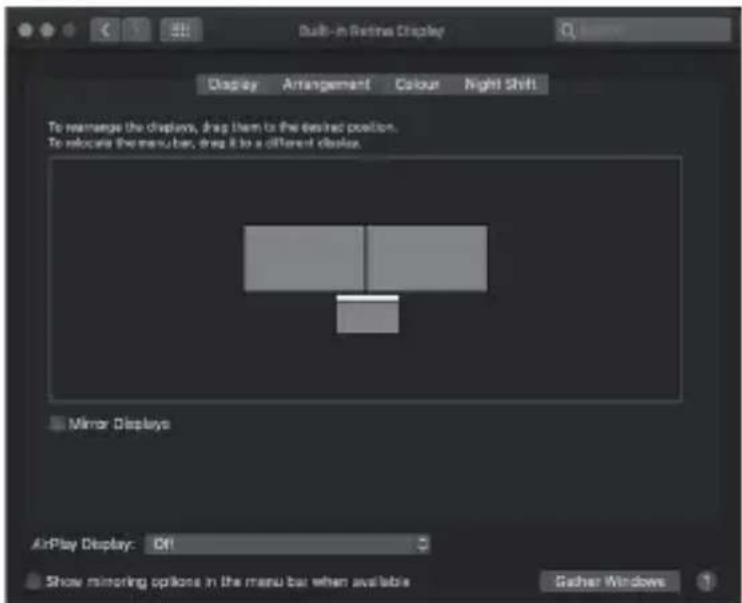

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

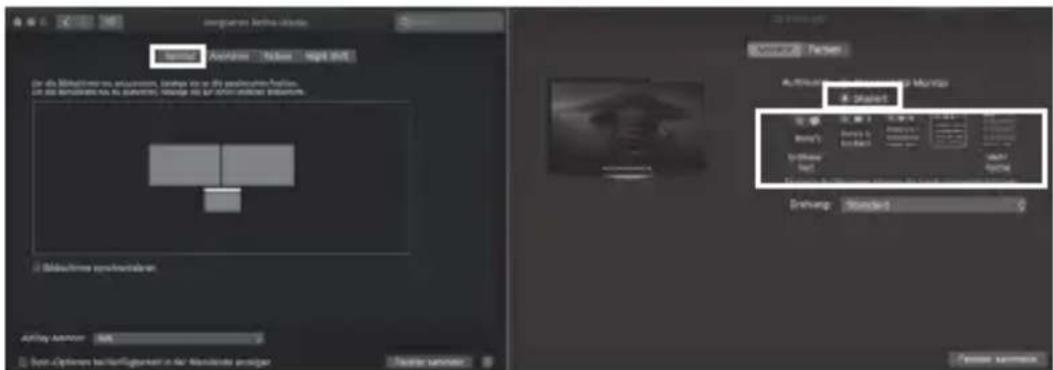

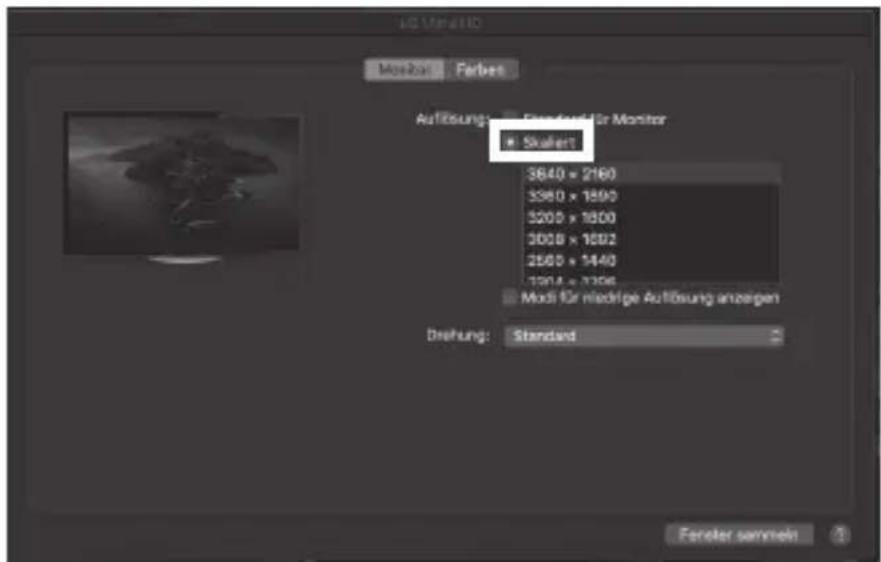

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK2288AC

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
