Produkttyp	IP-Sicherheitskamera
Modell	IC-7010PT
Hersteller	Edimax
Netzwerk	Fast Ethernet (10/100) und optional 802.11n WLAN (über USB-Adapter oder integriert bei n-Version)
Video-Komprimierung	H.264, MPEG-4, M-JPEG
Schwenkbereich	355° horizontal
Neigebereich	120° vertikal
Nachtsicht	Ja, Infrarot-LEDs
Audio	Integriertes Mikrofon und Audioausgang für externen Lautsprecher
Speicher	SD/SD-HC Kartenschlitz (Bild-/Videoaufnahme)
Stromversorgung	12 V DC, Netzteil im Lieferumfang
Montage	Dreifußanschluss (Wand-/Deckenmontage möglich)
LED-Anzeigen	Power, Audio, LAN, WLAN, ACT (modellabhängig)
Reset-Taste	Ja, zum Zurücksetzen auf Werkseinstellungen
Systemvoraussetzungen	Windows 2000/XP/Vista/7, Intel Pentium 4 2,4 GHz oder Dual-Core 2,0 GHz, 128 MB RAM
Lieferumfang	IP-Kamera, Netzteil, Ethernetkabel, Montagesatz, Schnellstartanleitung, CD

Häufig gestellte Fragen - IC-7010PT Edimax

Wie kann ich die Edimax IC-7010PT mit meinem WLAN verbinden?

Die IC-7010PT unterstützt WLAN über einen USB-WLAN-Adapter (optional). Schließen Sie den Adapter an den USB-Anschluss an und konfigurieren Sie die WLAN-Einstellungen über das Webinterface oder das Administrator-Utility. Bei der n-Version sind Antennen integriert. Drücken Sie die WPS-Taste für eine schnelle Verbindung.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite der Kamera mit einem spitzen Gegenstand (z.B. Kugelschreiber) für 5 Sekunden gedrückt. Die Kamera startet neu und alle Einstellungen werden zurückgesetzt.

Kann ich die Kamera ohne Computer betreiben?

Ja, Sie können die Kamera mit einer SD-Karte zur Aufnahme betreiben und später auf dem Computer darauf zugreifen. Für Live-Ansicht und Konfiguration ist jedoch ein Computer oder mobiles Gerät mit Webbrowser erforderlich.

Wie aktiviere ich die Bewegungserkennung?

Melden Sie sich im Webinterface der Kamera an. Gehen Sie zu den Einstellungen für Bewegungserkennung. Aktivieren Sie die Funktion und legen Sie die Empfindlichkeit fest. Bei Erkennung kann die Kamera eine E-Mail senden oder eine Aufnahme starten.

Welche Browser werden unterstützt?

Der Internet Explorer 5.5 oder höher wird für die ActiveX-Steuerung empfohlen. Andere Browser können möglicherweise eingeschränkt funktionieren. Für die beste Kompatibilität verwenden Sie den Internet Explorer.

Kann ich die Kamera über PoE mit Strom versorgen?

Die IC-7010PT unterstützt kein PoE. Verwenden Sie das mitgelieferte 12V-Netzteil. Das Modell IC-7010PoE unterstützt PoE.

Wie kann ich auf die Kamera über das Internet zugreifen?

Konfigurieren Sie die Portweiterleitung in Ihrem Router für die IP-Adresse der Kamera (Standardport 80). Verwenden Sie dann die öffentliche IP-Adresse Ihres Routers gefolgt von der Portnummer im Browser. Aktivieren Sie DDNS, wenn Ihre IP-Adresse dynamisch ist.

Warum leuchtet die Infrarot-LED nicht?

Die Infrarot-LEDs leuchten nur bei Dunkelheit, wenn der integrierte Lichtsensor eine geringe Helligkeit erkennt. Überprüfen Sie, ob der Tag/Nacht-Modus aktiviert ist. Wenn sie immer noch nicht leuchten, könnte die Umgebung zu hell sein.

Wie installiere ich die Software von der CD?

Legen Sie die CD ein und starten Sie 'Autorun.exe'. Wählen Sie 'Setup Utility' und folgen Sie den Anweisungen des Installationsassistenten. Nach der Installation starten Sie das 'IP Cam Admin Utility', um die Kamera zu konfigurieren.

Kann ich mehrere Kameras gleichzeitig überwachen?

Ja, mit der Administrator-Software können Sie mehrere Edimax IP-Kameras in einer Ansicht überwachen. Starten Sie das 'IP Cam Admin Utility' und fügen Sie die Kameras hinzu. Sie können bis zu 16 Kameras gleichzeitig anzeigen.

BEDIENUNGSANLEITUNG IC-7010PT Edimax

Fast Ethernet / 300 Mbit/s Wireless 802.11n / PoE Triple Mode Pan / Schwenkbare IP-Kamera mit Nachtsicht

IC-7010PT / IC-7010PTn / IC-7010PoE Schnellanleitung

Version 1.0 / 6, 2010

Verwendung: Ü berwachung rund um die Uhr und Ü bertragung von Filmmaterial aus Sicherheits- und Gesundheitsgründen.

Detailierte Beschreibung:

• Nutzung aus gesundheitlichen Gründen: Die Benutzer können das Produkt (IP-Kamera) über das Internet (von überall) kontrollieren. Es dient der Beaufsichtigung von Personen, die Zuhause gepflegt werden, und verschickt automatisch E-Mails und Warnmeldungen per Telefon, um die Pfleger zu informieren und deren Aufmerksamkeit zu wecken. Das Produkt bietet auch eine Aufzeichnungsfunktion, um alle Bild- und Sprachinformationen als Referenz zu speichern.
• Nutzung aus Sicherheitsgründen: Benutzer können die "Bewegungserkennungs"-Funktion aktivieren, die beim Ö ffnen von Türen oder Fenstern – potenziell durch unerwünschte Personen – automatisch aufzeichnet und per E-Mail darüber informiert.
• Universelle Anwendung: Aufzeichnung/Ü berwachung der Umgebung mittels Film- und Tonmaterial und Speicherung auf der Festplatte.

Da wir nicht vorhersehen können, wenn solche Ereignisse eintreten, muss das Produkt jederzeit aktiv und alarmbereit sein. Wird das Produkt in den "Standby/Aus"-Modus versetzt, würden die Aufzeichungs- und Warnfunktionen beeinträchtigt, sodass die Benutzer nicht die benötigten Informationen erhalten.

Auf Grundlage des ErP-Amtsblatts der Europäischen Union

Richtlinien 2009/125/CE des Europäischen Parlaments und des Rats vom 21. Oktober 2009 Artikel 15 Abschnitt 5 Teil (a) und (b) wie folgt:

“Die Implementierung von Maßnahmen darf aus der Sicht des Benutzers keine erheblich negativen Auswirkungen auf die Funktion des Produkts haben.”

"Gesundheit, Sicherheit und Umwelt dürfen nicht beeinträchtigt werden."

Wir geben bekannt, dass das Produkt mit der (EC) № 1275 Standby- und Ein/Aus-Modusfunktion der Implementierungsmaßnahme konform sein

muss.

Wir werden uns nach den neuesten künftigen

Implementierungsmaßnahmen richten und auf das Produkt bezogene Änderungen einarbeiten.

ΣDIMAX NETWORKING PEOPLE TOGETHER

Copyright© by Edimax Technology Co, LTD. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche Mittel - elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder sonstwie - ohne vorherige schriftliche Genehmigung dieser Firma reproduziert, übertragen, abgeschrieben, in einem Recherchesystem gespeichert oder in eine Sprache oder Computersprache übersetzt werden.

Diese Firma erhebt keine Vorstellungen und gibt keine Garantien, weder ausdrücklich noch stillschweigend, in Bezug auf den Inhalt und lehnt insbesondere jegliche Garantien für die Marktgängigkeit oder Tauglichkeit für einen bestimmten Zweck ab. Jegliche Software, die in diesem Handbuch beschrieben wird, wird verkauft oder lizenziert "wie sie ist". Sollten die Programme nach ihrem Kauf Fehler aufweisen, übernimmt der Käufer (und nicht diese Firma, ihr Vertrieb oder ihr Händler) die gesamten Kosten für allen erforderlichen Service, Reparatur und jegliche Schadenersatzansprüche oder Folgeschäden, die aus dem Schaden in der Software resultieren. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Ü berarbeitungen oder Änderungen zu informieren.

Das von Ihnen gekaufte Produkt und der Einrichtungsbildschirm können etwas von dem in dieser Schnellbedienungsanleitung gezeigten abweichen. Genauere Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch auf der CD-ROM. Änderung der Software und der technischen Daten vorbehalten. Bitte besuchen Sie unsere Website www.edimax.com für Updates. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Linux Open Source Code

Bestimmte Edimax-Produkte enthalten Programme, die von dritten Parteien entwickelt worden sind, einschließlich von Programmen, die der

GNU General Public License ("GPL") oder der GNU Lesser General Public License ("LGPL") unterliegen. Bitte besuchen Sie die GNU (www.gnu.org) und LPGL

(www.gnu.org) Websites, um die Bestimmungen der einzelnen Lizenzen einzusehen.

Der GPL Code und LGPL Code, der in Edimax-Produkten benutzt wird, wird ohne irgendwelche Garantie vertrieben und unterliegt dem Urheberrecht seiner Autoren. Zu Details siehe die GPL Code- und LGPL Code-Lizenzen. Sie können die Firmware-Dateien bei http://www.edimax.com im Bereich "Download" herunterladen.

1. Produktinformation

Herzlichen Glückwunsch zum Kauf dieser Edimax IP-Kamera! Sie haben eine gute Wahl getroffen. Die Edimax-Kameras der Baureihe IC-7010 haben eine eingebaute Infrarot-LED und einen motorgetriebenen Schwenkarm mit einem Blickwinkel von 355° horizontal und 120° vertikal, wodurch sich die Kameras für die meisten Sicherheits- und Ü berwachungsanwendungen eignen. Diese Edimax IP-Kamera ist speziell dafür ausgelegt, Video live über Ihr Netzwerk zu streamen, damit Sie das Videomaterial an jedem Ort auf Ihren lokalen Computern verfolgen können. Noch besser ist, dass Sie Video- und Tonmaterial live über das Internet verfolgen können! Die Edimax IC-7010-Serie bietet eine extrem hohe Bildqualität, die Videostreaming dank fortschrittlicher Videokomprimierung auch mit hoher Bildfrequenz ermöglicht. Um die beste Videoqualität zu erhalten, wählen Sie H.264, MPEG4 oder M-JPEG, abhängig von Ihren Netzwerkeinstellungen.

Bevor Sie Ihre neue IP-Kamera genießen, überprüfen Sie bitte den Packungsinhalt. Wenn etwas fehlt, bringen Sie dieses Paket zum Händler zurück, und reklamieren Sie die fehlenden Teile.

2. Prüfen des Packungsinhalts

• 1 x IP-Kamera
• 1 x Netzteil
  ● 2 x Abnehmbare Antenne (nur IC-7010PTn)
• 1 x Montagesatz
  ● 1 x Kategorie 5 Ethernetkabel
• 1 x Schnellanleitung
• 1 x CD (einschließlich Handbuch/Dienstprogramm/Mehrsprachige Schnellanleitung)
• 1 x Montagesatz

3. Systemanforderungen

● CPU: Intel Pentium 4 2,4 GHz oder höher oder Intel Dual-Core 2,0 GHz
● VGA Grafikkartenauflösung: 1024 x 768 oder höher
- Ein CD-ROM-Laufwerk
- Festplatte: Mindestens 128 MB (256 MB empfohlen) freier Speicherplatz
Betriebssystem: Windows 2000/XP/Vista/7

4. Hardwareinstallation

Bitte befolgen Sie folgende Anweisungen, um die Kamera einzurichten:

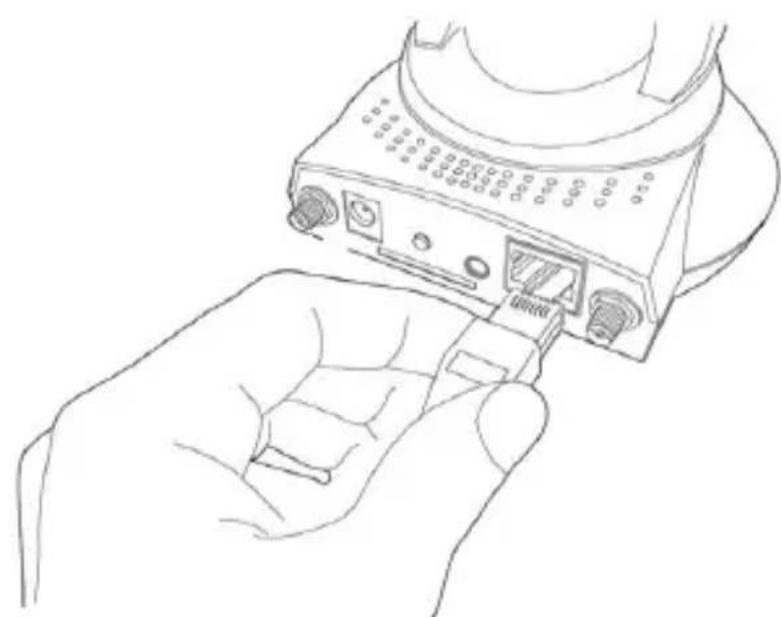

1. Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk und das andere Ende mit der LAN-Buchse dieser IP-Kamera.

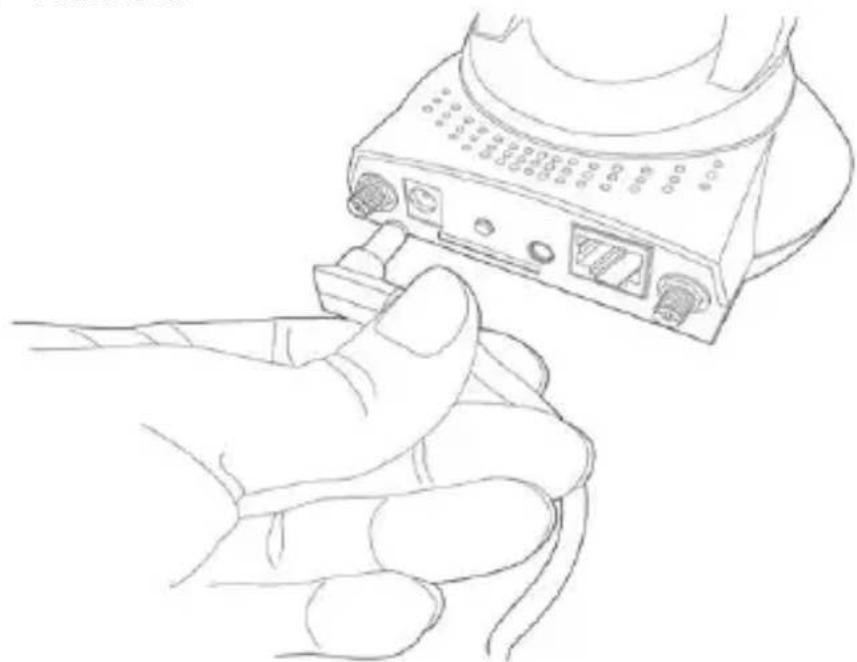

1. Stecken Sie das Netzteil in eine Steckdose und verbinden Sie den Netzteilstecker mit der Netzteilbuchse auf der Rückseite der IP-Kamera.

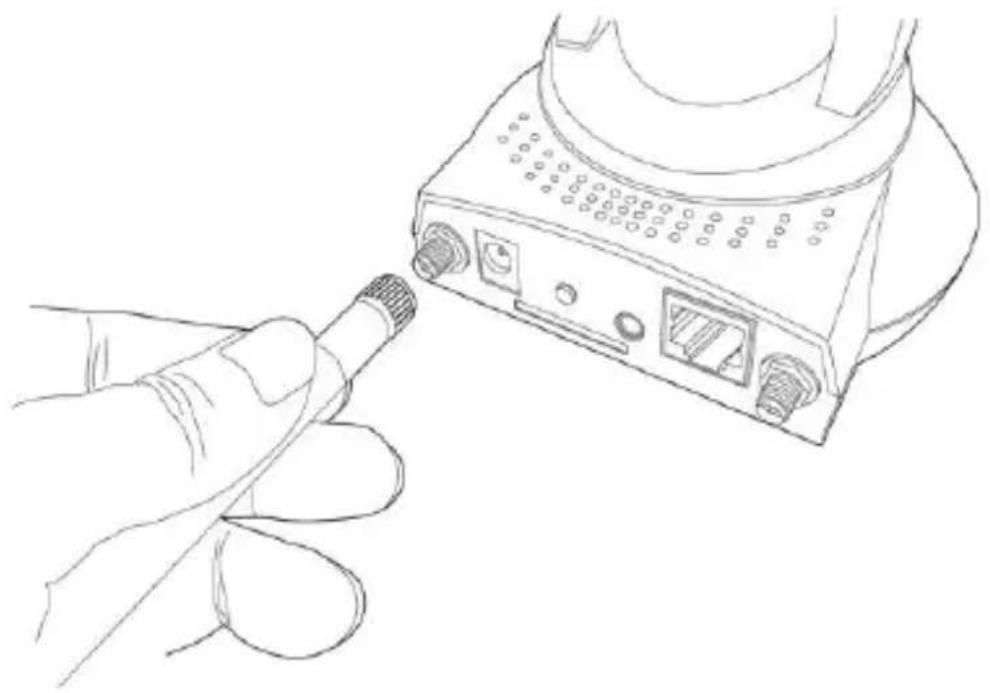

1. Schließen Sie die Antennen am Antennensockel (nur bei IC-7010PTn) an, der sich auf der Rückseite der IP-Kamera befindet.

1. Platzieren Sie die IP-Kamera an einem sicheren Ort, und zeigen Sie mit der Kamera auf die Stelle, die Sie überwachen möchten. Wenn Sie die Kamera an eine Decke oder Wand hängen möchten, verwenden Sie bitte den Dreifußanschluss (auf der Unterseite der IP-Kamera, wie nachfolgend dargestellt), um die Kamera zu sichern.

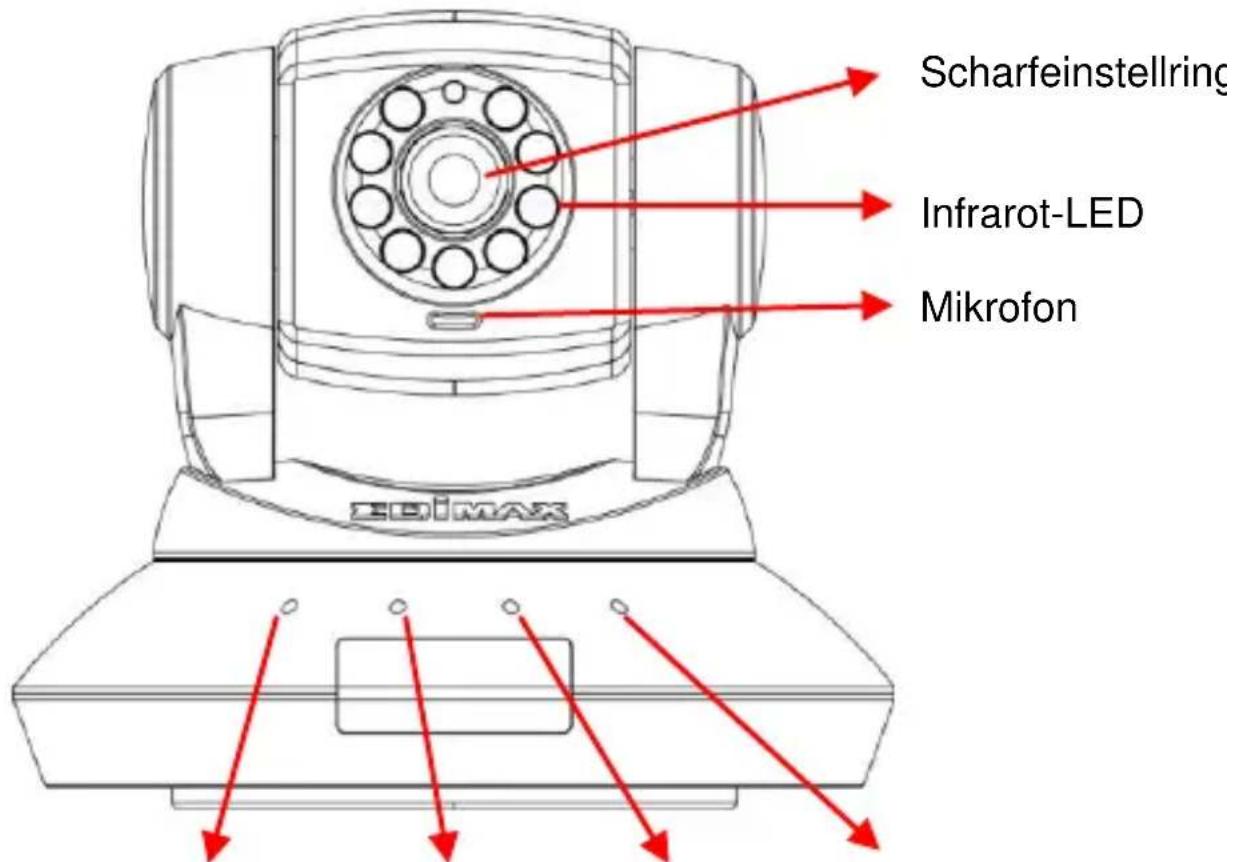

5. Machen Sie sich mit den Schlüsselbaugruppen vertraut

Vorderansic

Verdrahtet & DrahtloNetz-LED
Audio-LED
LAN-LED
WLAN-LED
POE-Modell: Netz-LED
Audio-LED
ACT-LED
LAN-LED

Element	Beschreibung
Netz	Wenn die Kamera eingeschaltet und bereit für den Zugriff ist, leuchtet diese LED auf.
Audio	Zeigt den Audiostatus an
	Wenn die IP-Kamera mit einem drahtlosen Netzwerk verbunden ist, wird diese LED aufleuchten. Die LED blinkt, wenn Videodaten über ein verkabeltes Netzwerk gesendet oder empfangen werden.
ACT(nur IC-7010PoE)	Die LED blinkt, wenn Daten übertragen werden.
Drahtlos(nur IC-7010PT & IC-7010PTn)	Wenn die IP-Kamera mit einem verkabelten Netzwerk verbunden ist, wird diese LED aufleuchten. Die LED blinkt, wenn Videodaten über ein kabelloses Netzwerk gesendet oder empfangen werden.
Scharfeinstellring	Sie können Ziel und Fokus der Kamera durch Justieren des Ziels am Kamerakopf und durch Einstellen des Fokusrings ändern. Deuten Sie einfach in die gewünschte Richtung, und drehen Sie den Fokusring entsprechend Ihrer Vorstellung.
Infrarot-LEDs	Leuchtet, wenn die Umgebung zu dunkel ist.
Mikrofon	Nimmt Audio auf.

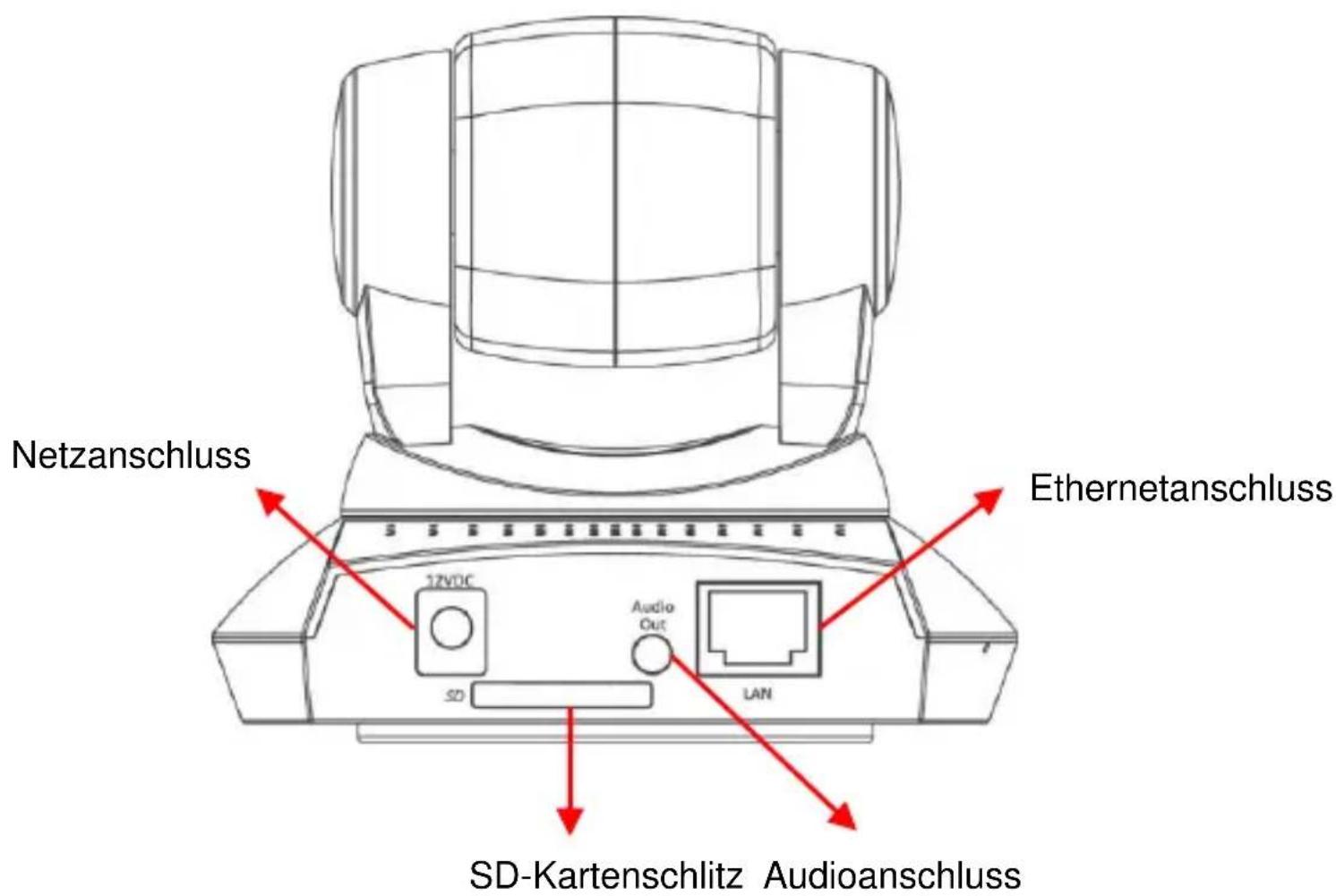

Rückansich

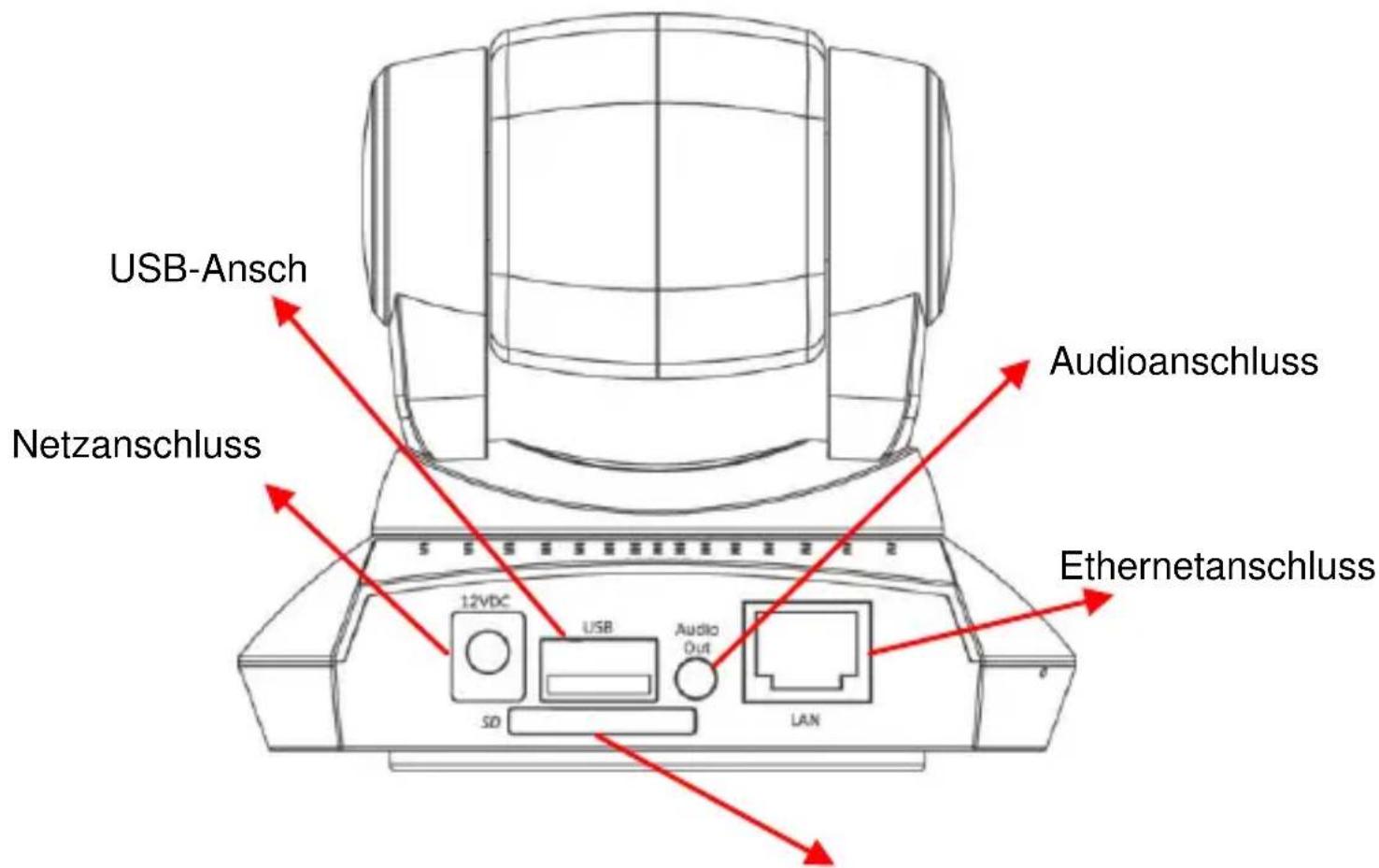

IC-7010PT:

13 SD-Kartenschlitz

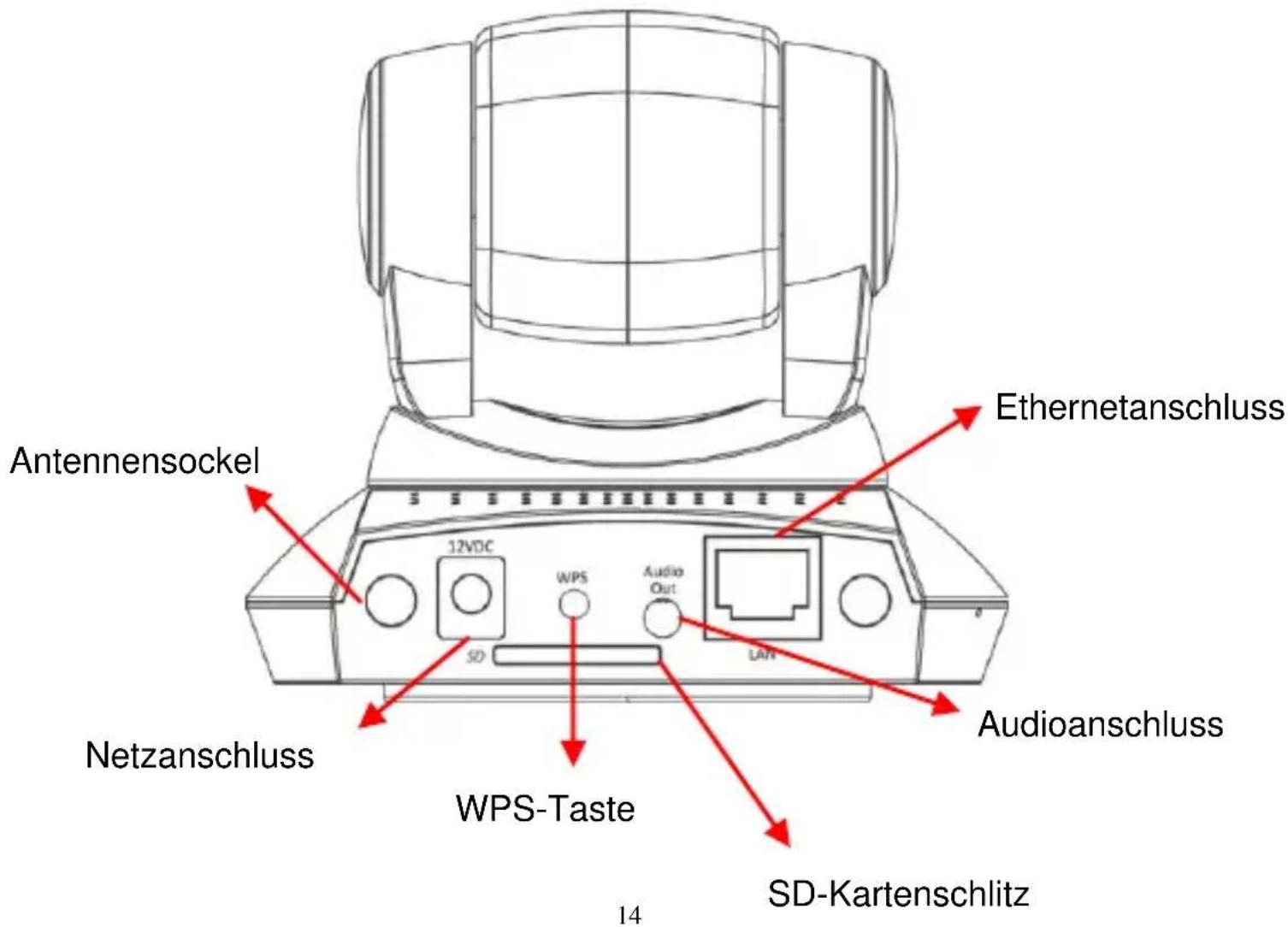

IC-7010PTn:

IC-7010PoE:

Element	Beschreibung
Netzanschluss	Anschluss des 12 V DC Netzteils
SD-Kartenschlitz	Nimmt SD / SD-HC Speicherkarte für Bild-/Videospeicherung auf
USB-Anschluss* (nur IC-7010PT)	Nimmt USB WiFi-Adapter** zur WLAN-Aktivierung auf
Audioanschluss	Anschluss eines externen Lautsprechers zur Audiowiedergabe
Ethernetanschluss	An Ihr lokales Netz anschließen
Antennensockel (nur IC-7010PTn)	An die mitgelieferte Antenne anschließen
WPS-Taste (nur IC-7010PTn)	Drücken (klicken) Sie die WPS-Taste an der IP-Kamera, und klicken Sie auf den Access Point, mit dem Sie eine WLAN-Verbindung herstellen möchten.

Anmerkung: Der USB-Anschluss funktioniert nur mit USB WiFi-Adaptern von Edimax.

Anmerkung: Edimax EW-7711HPn, EW-7711UAn, EW-7711USN, EW-7711UMn & EW-7711UTn

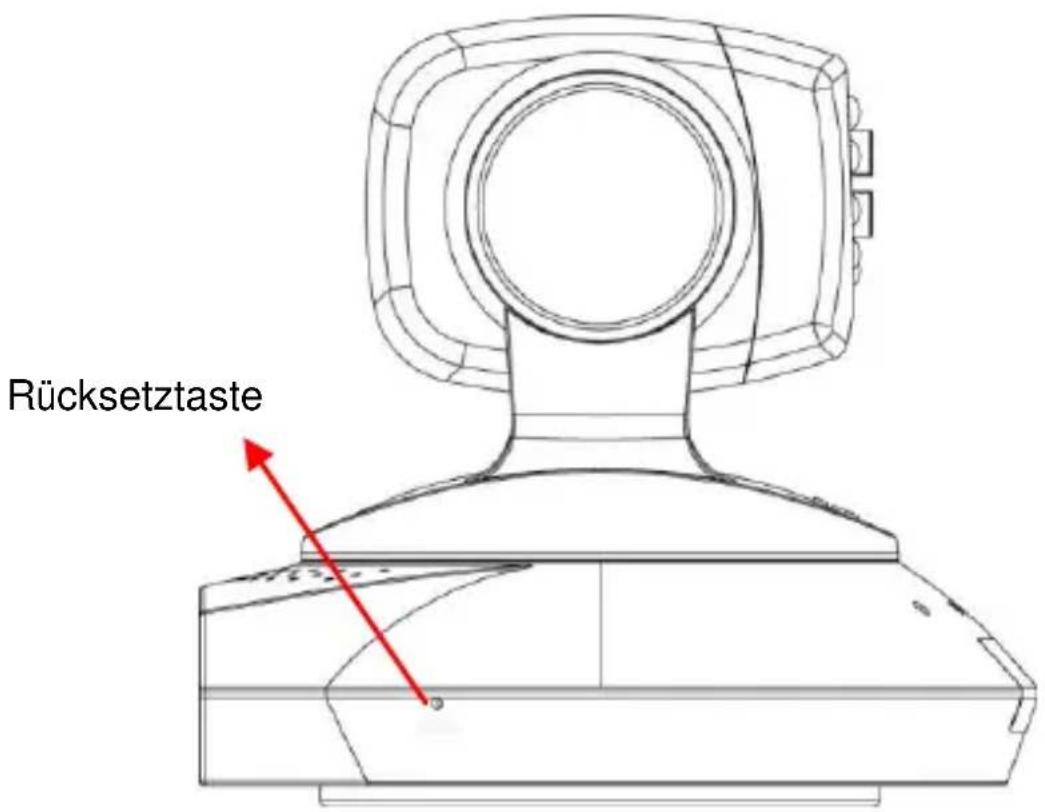

Seitenansicht

Element	Beschreibung
Rücksetztaste	Halten Sie die Taste mit der Kugelschreiberspitze5 Sekunden lang gedrückt, um dieKameraeinstellungen auf dieStandardwerkswerte zurückzusetzen.

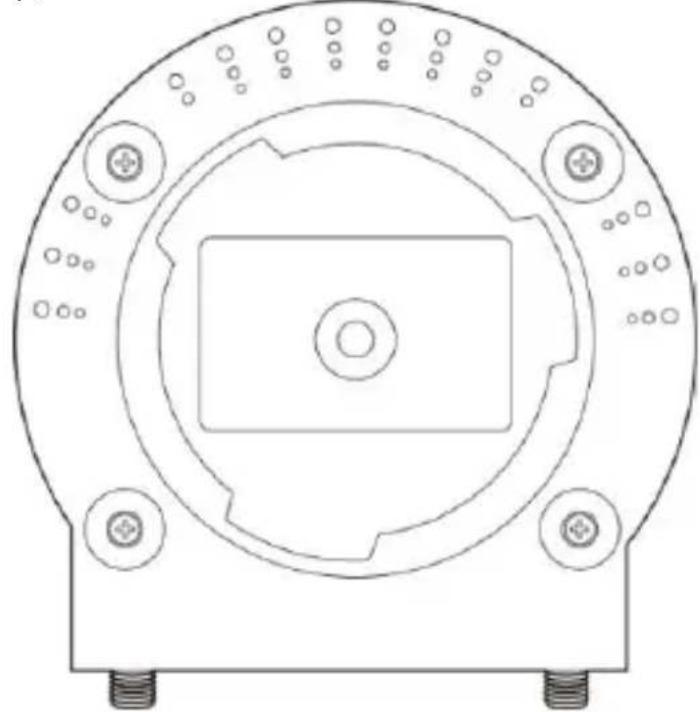

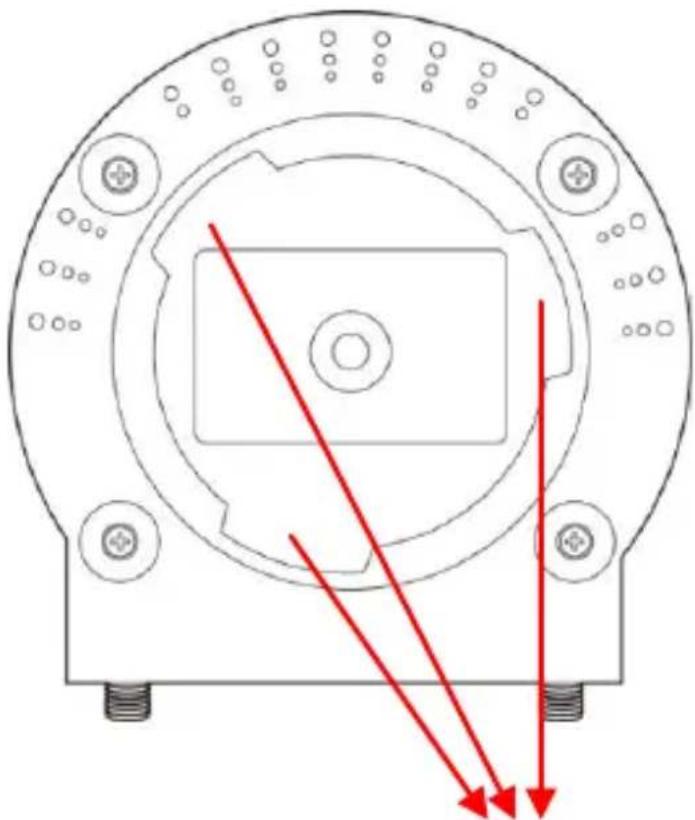

Ansicht von

Element	Beschreibung
Dreifußanschluss	Stellt die Verbindung mit dem Dreifuß her, um die Kamera zu sichern, wenn sie nicht auf einer horizontalen Fläche steht.

6. Softwareinstallation

Der Installationsassistent wird Sie durch diesen einfachen Prozess führen. Nachfolgend erklären wir Ihnen, wie Sie beginnen. Das folgende Beispiel ist für Windows Vista. Die Vorgehensweise bei Windows 2000/XP/7 ist ähnlich.

1. Legen Sie die Edimax CD in das CD-ROM-Laufwerk ein. Sie sollte automatisch starten. Falls nicht, klicken Sie auf "Autorun.exe" im Ordner "Autorun" auf der CD.

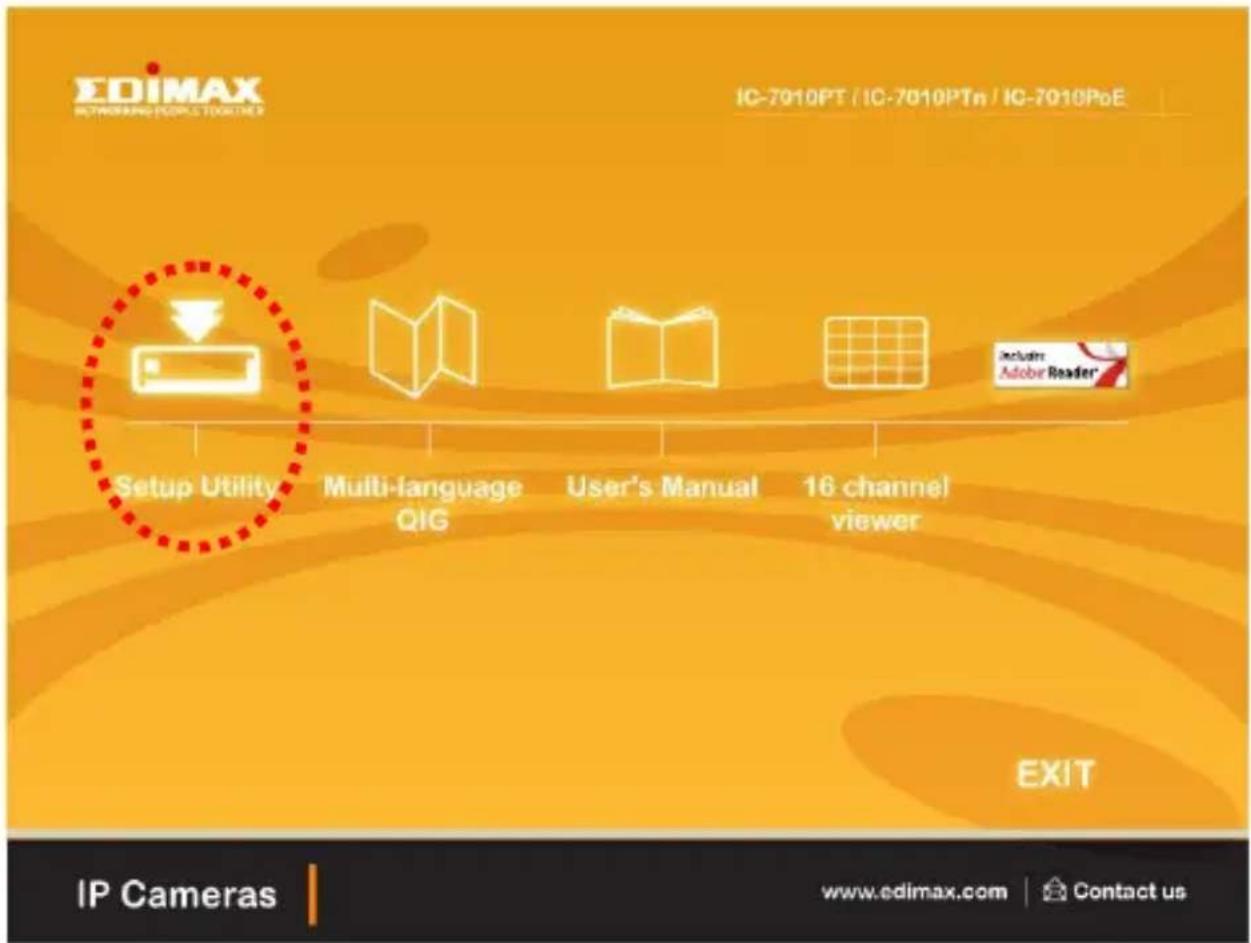

2. Der Installationsassistent stellt Ihnen vier Optionen zur Verfügung. Hier können Sie auswählen, welches Programm installiert werden soll. Die folgenden Installationsschritte demonstrieren die Installation von 'Administrator Utility & Camera Viewer'. Klicken Sie auf 'Setup Utility'.

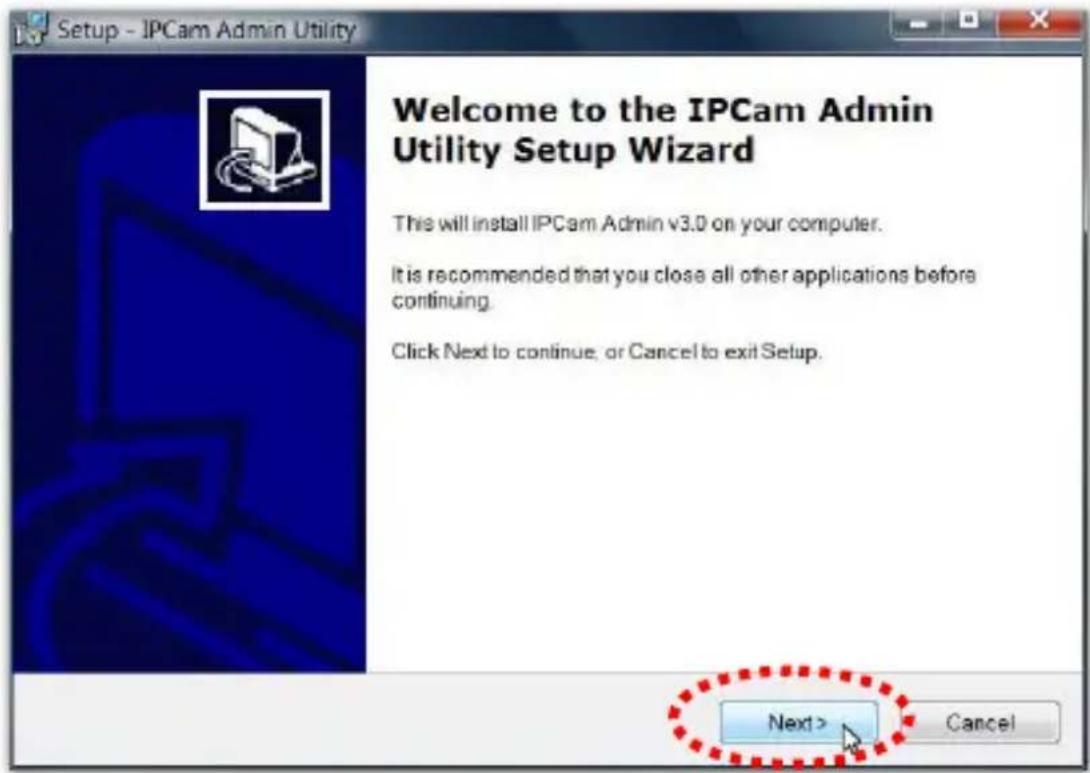

1. Der 'Installationsassistent' sollte Sie an diese Stelle leiten. Klicken Sie auf 'Next (Weiter)', um die Installation fortzusetzen.

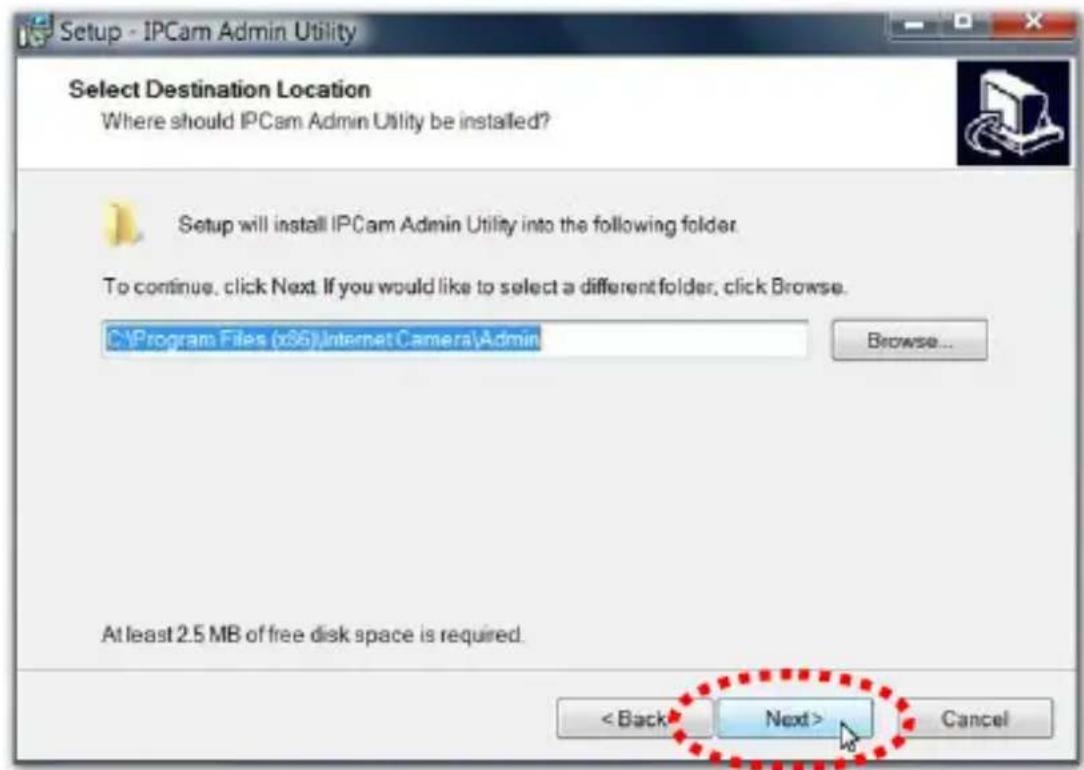

1. Klicken Sie auf 'Next (Weiter)', um zum nächsten Schritt zu gehen. Wenn Sie das Programm an einem anderen Speicherort installieren möchten, klicken Sie auf 'Browse (Durchsuchen)', und wählen Sie einen Speicherort.

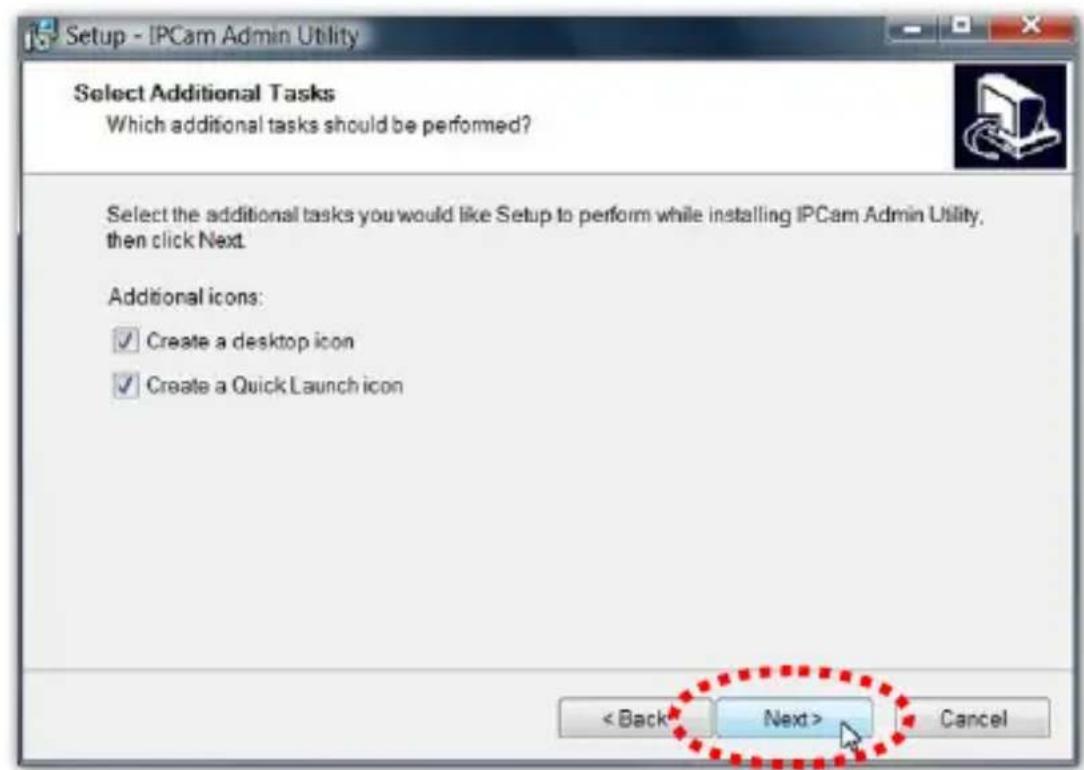

1. Klicken Sie auf 'Next (Weiter)', um mit dem nächsten Schritt fortzufahren, oder treffen Sie hier eine Auswahl.

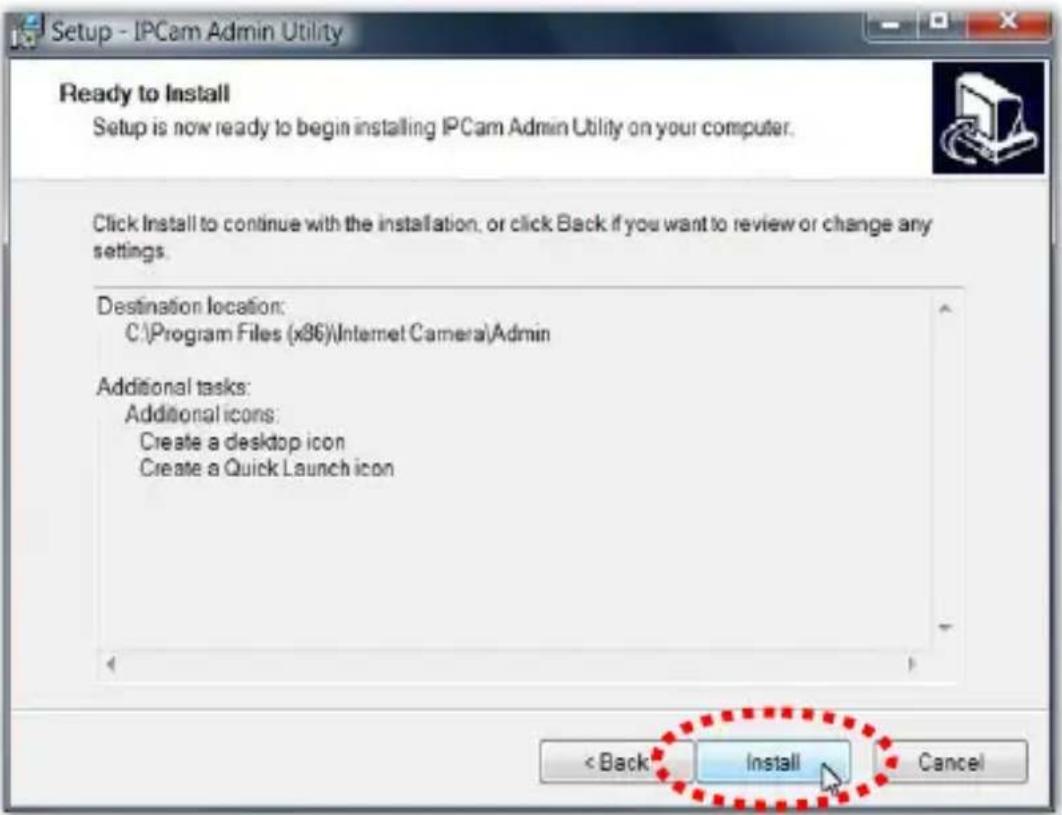

1. Klicken Sie auf 'Install (Installieren)', um das Programm zu installieren.

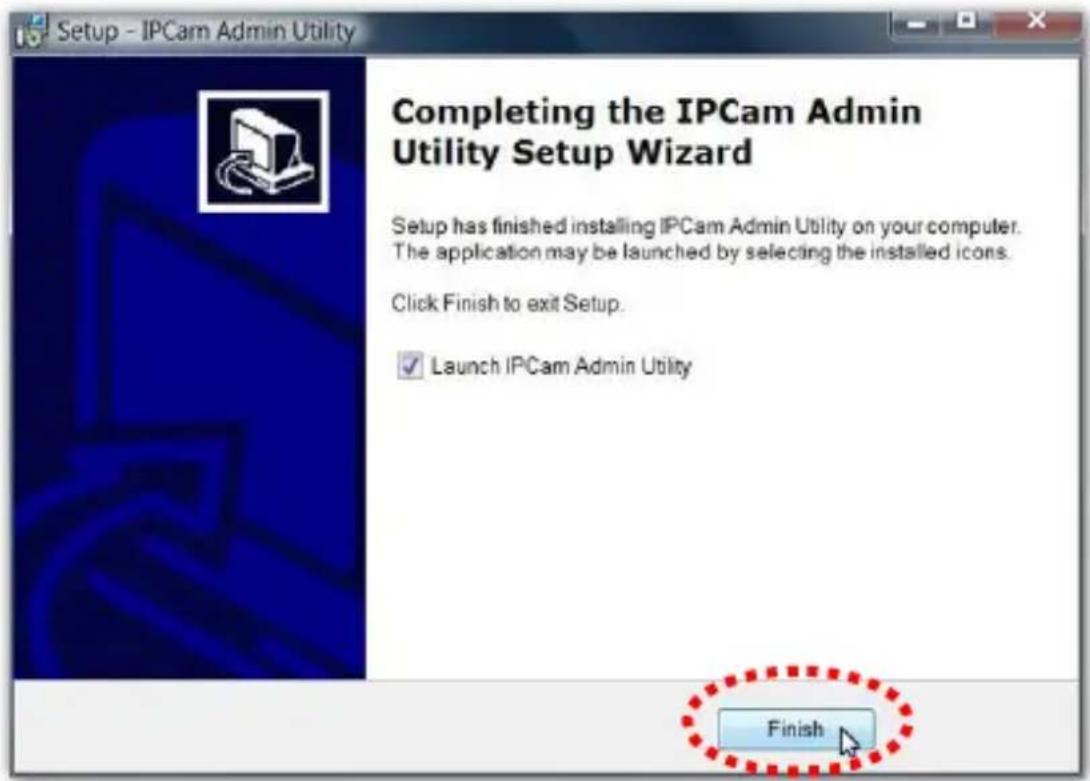

1. Klicken Sie auf 'Finish (Fertig stellen)', um die Softwareinstallation zu bestätigen.

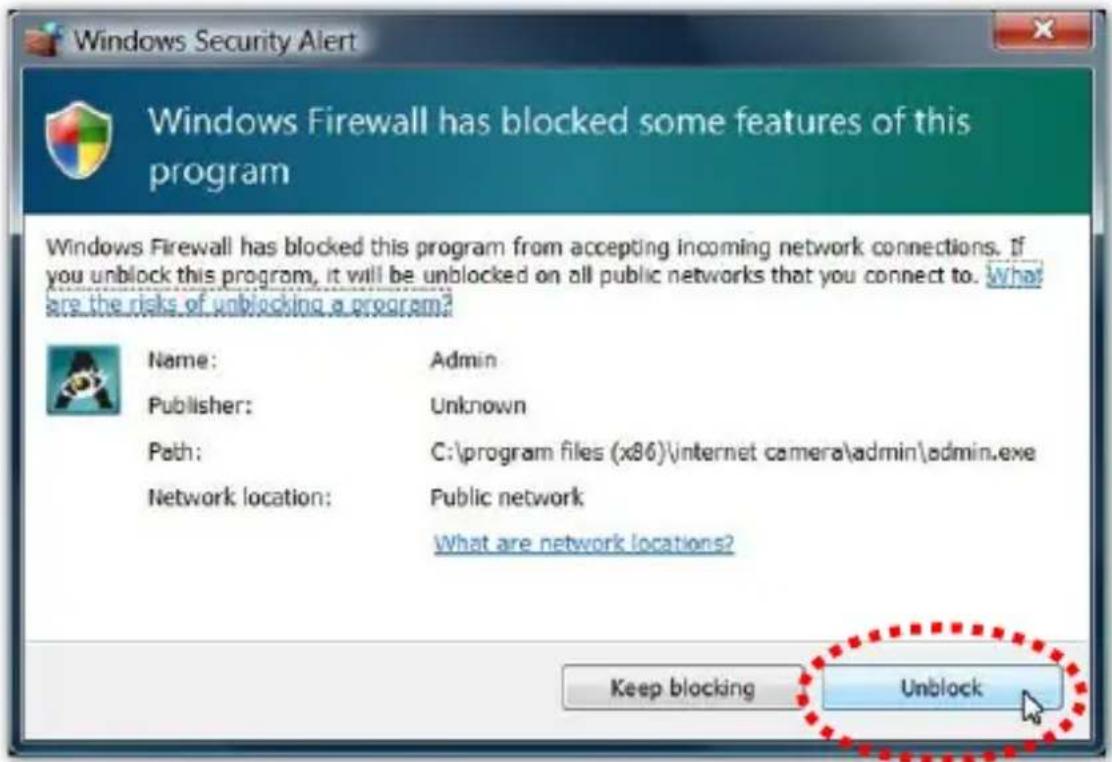

1. Wenn Sie Windows Defender oder eine andere Firewallsoftware verwenden, sehen Sie möglicherweise folgende Meldung (oder eine ähnliche). Klicken Sie bitte auf 'Unblock (Nicht mehr blocken)', damit das Dienstprogramm der Edimax IP-Kamera die Firewall passieren kann. Tun Sie das nicht, wird das Dienstprogramm der IP-Kamera nicht optimal funktionieren.

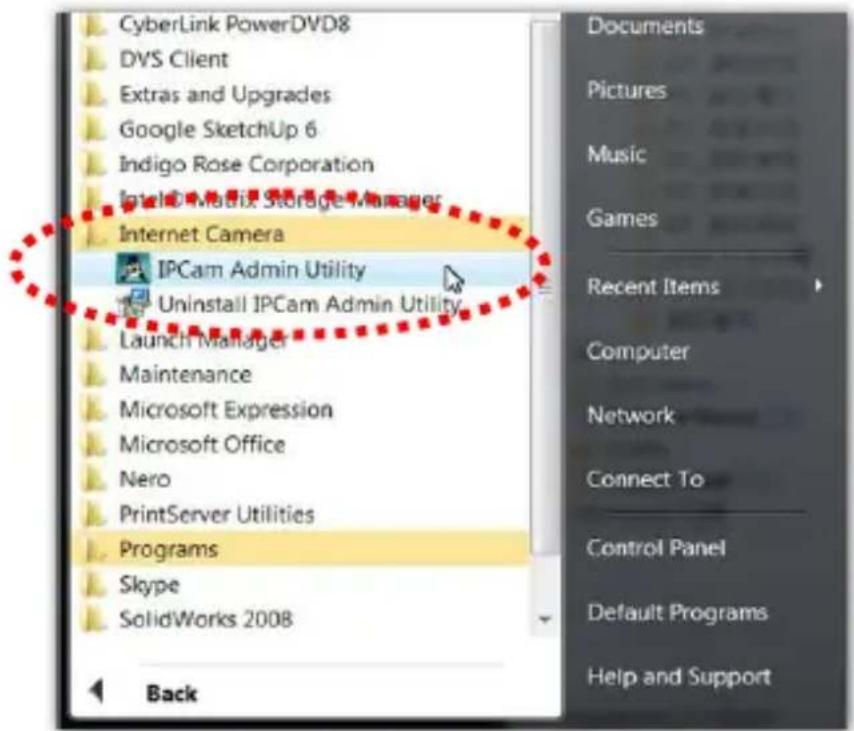

1. Es wird ein neuer Ordner 'Internet Camera' unter 'All Programms' erstellt. Klicken Sie auf 'IP Cam Admin Utility', um sich mit der IP-Kamera zu verbinden und die Kamerafunktionen direkt zu verwenden.

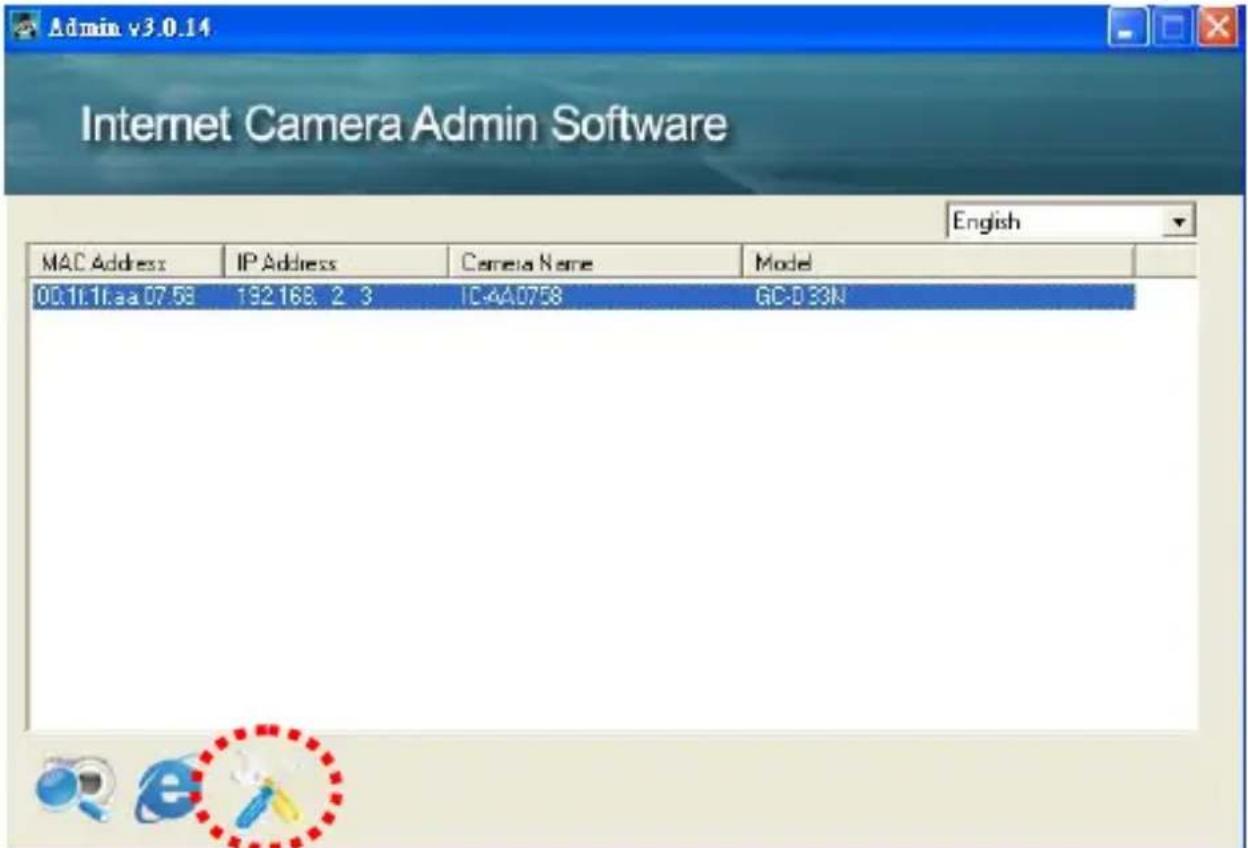

1. Nach der Installation wird das System automatisch das 'Administrator Utility' ausführen. Auf der ersten Seite werden die in Ihrem Netzwerk gefundenen Kameras aufgelistet. Wählen Sie die zu konfigurierende Kamera aus, und klicken Sie auf das Symbol 'Configure Camera (Kamera konfigurieren)'.

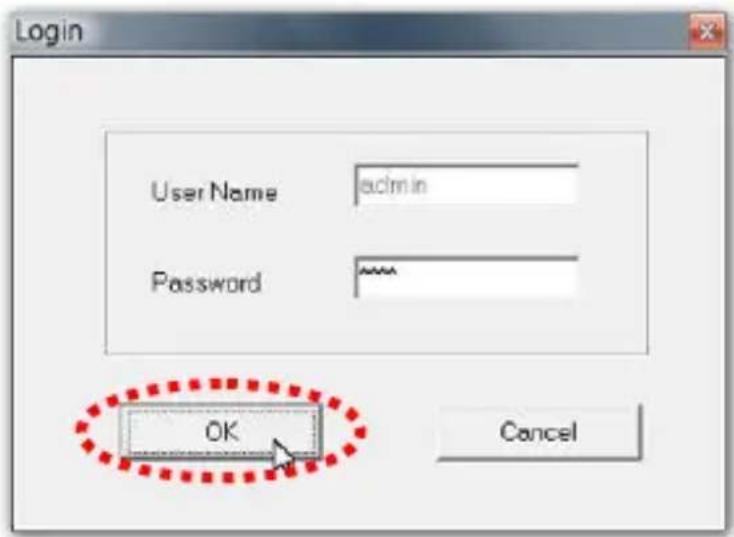

1. Sie werden aufgefordert, Ihren Benutzernamen und das Kennwort einzugeben. Der Standard-Benutzername lautet 'admin' (unveränderbar), das Standard-Kennwort lautet '1234' (änderbar). Klicken Sie auf 'OK', um fortzufahren.

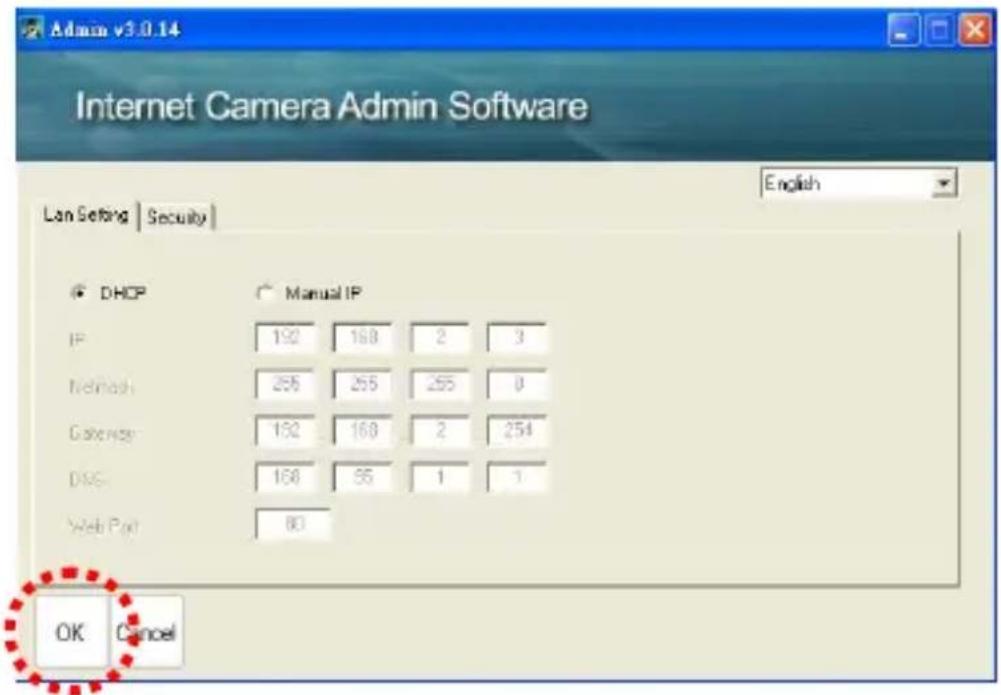

1. Das Programm wird automatisch den Status der IP-Adressen in Ihrem Netzwerk ermitteln und mittels DHCP eine freie IP-Adresse für die IP-Kamera vorschlagen. Sie können die vorgeschlagene Adresse annehmen oder die Werte manuell eingeben. Wenn Sie die Werte manuell eingeben, stellen Sie sicher, das die 'Subnet Mask (Subnetzmaske)' sowohl für die Kamera als auch für den PC identisch ist. Da die IP-Kamera über ein Netzwerk (TCP/IP-Protokoll) funktioniert, muss die IP-Adresse korrekt eingestellt sein, damit Sie auf die IP-Kamera zugreifen können. Klicken Sie auf 'OK', um Ihre Konfiguration zu übernehmen.

6. Webmanagement Schnittstelle

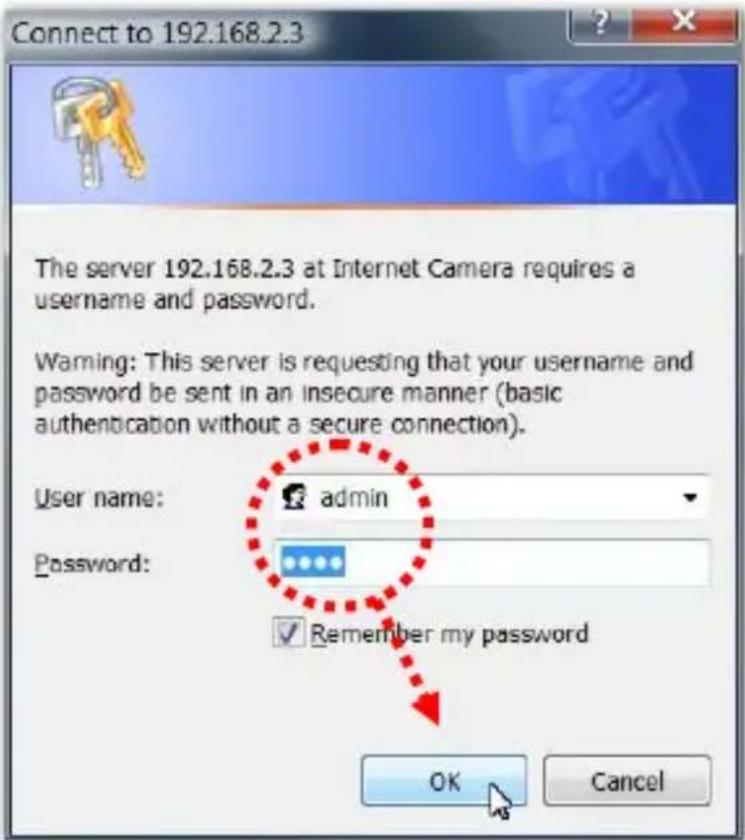

Sie können Ihren Webbrowser (Internet Explorer 5.5 oder höher) zur Verbindungsherstellung mit der IP-Kamera verwenden. Geben Sie die IP-Adresse (siehe 5.12) in der Adressleiste des Webbrowsers ein. Speichern Sie die Adresse zur späteren Nutzung in Ihren Favoriten. Sie werden aufgefordert, einen Benutzernamen und ein Kennwort einzugeben:

Benutzername: admin / Passwort: 1234

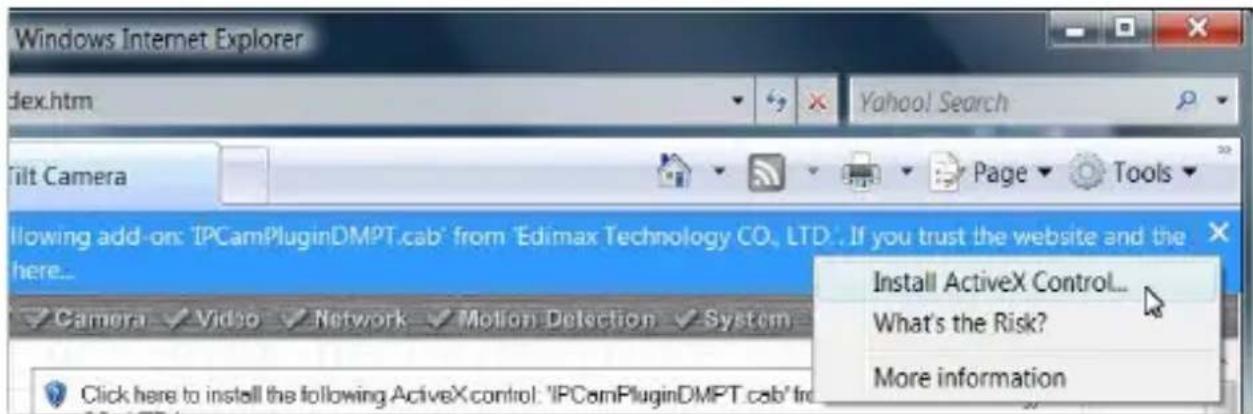

Wenn Sie sich angemeldet haben, sehen Sie folgende Meldung im oberen Bereich des Internet Explorers. Klicken Sie auf die Meldung und anschließend auf 'ActiveX Steuerelement installieren...'

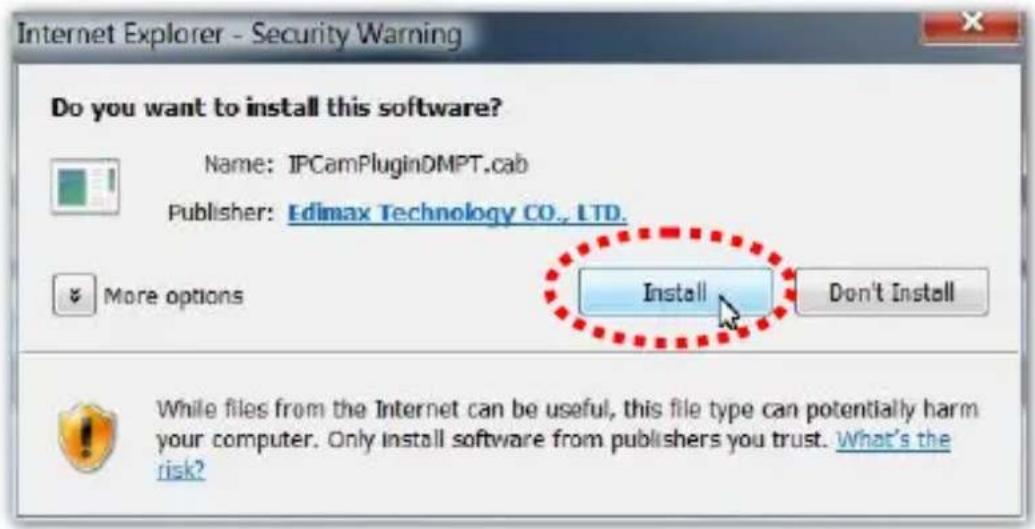

Wenn Sie diese Meldung sehen, klicken Sie auf 'Install (Installieren)'. Dadurch wird das ActiveX Steuerelement installiert, das Ihnen Zugriff auf die IP-Kamera ermöglicht.

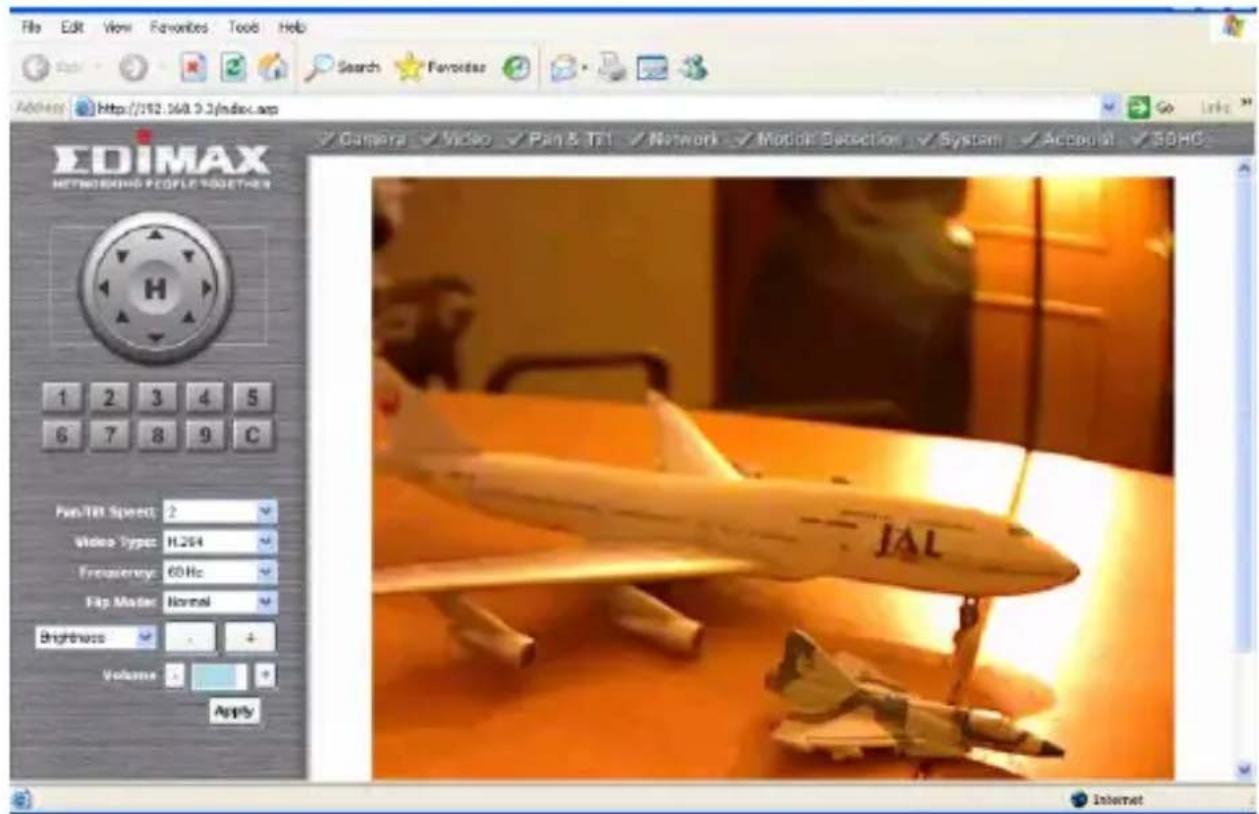

Sie sollten nun die von der Edimax IP-Kamera aufgenommenen Bilder sehen bzw. den Ton hören können. Für erweiterte Funktionen lesen Sie bitte die Anweisungen im Benutzerhandbuch ( auch auf CD-ROM).

R&TTE Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE) Die R&TTE Richtlinie hebt die Richtlinie 98/13/EWG (Telekommunikationsendeinrichtungen und Satellitenfunkanlagen) mit Wirkung vom 8. April 2000 auf und ersetzt diese.

Sicherheit

Das Gerät wurde mit größter Sorgfalt für die Sicherheit der Installateure und Benutzer konstruiert. Dennoch muss bei der Arbeit mit Elektrogeräten besonders auf die Gefahr eines elektrischen Schlags und auf statische Elektrizität geachtet werden. Alle Anweisungen von diesem Hersteller und dem Computerhersteller müssen stets eingehalten werden, um eine sichere Verwendung des Geräts zu gewährleisten.

EU-Länder mit Benutzungserlaubnis

Die ETSI-Version dieses Geräts ist für die Heim- und Büroanwendung in Ö sterreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, Bulgarien, Zypern, Tschechien, Estland, Ungarn, Lettland, Litauen, Malta, Polen, Rumänien, der Slowakei, Slowenien, den Niederlanden, Portugal, Spanien, Schweden und Großbritannien bestimmt.

Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.

EU-Länder mit Einschränkungen bei der Benutzung

Keine
