BEDIENUNGSANLEITUNG UTE 2800-R Eberle

Montage- und Bedienungsanleitung

UTE 2800-R

UTE 2800-F

UTE 2800-L

Das Gerät darf nur durch einen Elektrofachmann geöffnet und gemäß dem Schaltbild am Gerät bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen ergriffen werden.

Dieses unabhängig montierbare elektronische Gerät dient der Regelung der Temperatur ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Dieses Gerät entspricht der DIN EN 60730, es arbeitet nach der Wirkungsweise 1C.

1. Verwendungsbereich

Die elektronischen Temperaturregler UTE 2800 lassen sich für folgende Anwendungen ver wenden:

UTE 2800-R kann verwendet werden zur Regelung der Raumtemperatur in Verbindung mit:

• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Umwälzpumpen / Wärmepumpen
  • Elektro-Heizgeräten

UTE 2800-F kann verwendet werden zur Regelung der Bodentemperatur in Verbindung mit:

• Fußbodendirektheizung

• Fußbodentemperiersystemen

UTE 2800-L kann verwendet werden zur Raumtemperaturregelung in Verbindung mit:

• elektrischer Fußbodenheizung (wenn d Bodentemperatur auf einen maximalen Wert begrenzt werden muss)
• Warmwasser-FußbodenheizungeninVerbindung mit elektrothermischen Stellantrieben.

2. Montageort

• Der Regler soll an einer Stelle im Raum montiert werden, die für die Bedienung leicht zugänglich ist.
• Montagehöhe: ca. 1,5 m über dem Fußboden.
• Die Installation an einer Innenwand ist zu bevorzugen. Vermeiden Sie Außenwände und Zugluft von Fenstern und Türen.
• Achten Sie darauf, dass die normale Konvektionsluft des Raumes den Regler ungehindert erreicht. Der Regler soll daher nicht innerhalb von Regalwänden oder hinter Vorhängen und ähnlichen Abdeckungen montiert werden.
• Fremdwärme beeinflusst die Regelgenauigkeit nachteilig.
• Direkte Sonneneinstrahlung, die Nähe von Fernseh-, Rundfunk- und Heizgeräten, Lampen, Kaminen und Heizungsrohren muss ver mieden werden.
  • Montage in Unterputzdose 60mm

3. Elektrischer Anschluss

Achtung!

Stromkreis spannungsfrei schalten

Anschluss in folgenden Schritten:
- Abziehen des Temperatur-Einstellknopfes
- Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
- Anschluss gemäß Schaltbild (s. Gehäuse boden oder Schaltbild in dieser Anleitung.)
• Montage in umgekehrter Folge

Achtung!

Montage nur in nichtleitenden (Kunststoff-) Unterputzdosen.

Anschluss des Fernfühlers

Zum Betrieb des UTE 2800-F sowie UTE 2800-L ist ein Fernfühler notwendig. Dieser Fühler sollte so montiert werden, dass die zu regelnde Temperatur richtig erfasst werden kann.

Der Fühler sollte in einem Schutzrohr verlegt werden. Dies erleichtert einen späteren Austausch. Der Fernfühler kann mit einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert werden. Enge Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu vermeiden.

Achtung!

Die Fühlerleitungen führen Netzspannung.

Kurzbeschreibung im Schaltbild

L = Außenleiter (Phase)

N = Neutralleiter (früher Mp)

⑨ = Anschluss für Uhrsignal zur Temperaturabsenkung

= Lastanschluss Heizen

Anzeigelampe rot: Regler fordert Wärme an

Anzeigelampegrün: Temperaturabsenkung ein

4. Schaltbild

UTE 2800-R

Bestellbezeichnung	UTE 2800-R	UTE 2800-F	UTE 2800-L
Spannungsversorgung	230 V AC 50 Hz (207 ... 253V)	230 V AC 50 Hz (207 ... 253V)	230 V AC 50 Hz (207 ... 253V)
Temperatureinstellbereich	5°C ... 30°C	10°C ... 40°C	5°C ... 30°C
Ausgang	Relais Normally Open / Schließer	Relais Normally Open / Schließer	Relais Normally Open / Schließer
Schaltstrom	16 (4) A	16 (4) A	16 (4) A
Regelalgorithmus	PWM - standard2-Punkt (Ein/Aus) - einstellbar	PWM - standard2-Punkt (Ein/Aus) - einstellbar	PWM - standard2-Punkt (Ein/Aus) - einstellbar
PWM-Zykluszeit	10 min - standard5 / 20 min - einstellbar	10 min - standard5 / 20 min - einstellbar	10 min - standard5 / 20 min - einstellbar
Hysterese	Einstellbar bei 2-Punkt Regelalgorithmus: 0,1°C oder 0,5°C	Einstellbar bei 2-Punkt Regelalgorithmus: 0,1°C oder 0,5°C	Einstellbar bei 2-Punkt Regelalgorithmus: 0,1°C oder 0,5°C
Temperaturabsenkung	3,5°C - standard6°C / 9°C - einstellbar	3,5°C - standard6°C / 9°C - einstellbar	3,5°C - standard6°C / 9°C - einstellbar
Frostschutz	5°C	10°C	5°C
Fernfühler		F 193 720, Länge 4 m, Max. Verlängerung: 50 m	F 193 720, Länge 4 m, Max. Verlängerung: 50 m
Anzeige LED	Rot: HeizenGrün: Temp. Absenkung ein Im Einstellknopf integriert	Rot: HeizenGrün: Temp. Absenkung ein Im Einstellknopf integriert	Rot: HeizenGrün: Temp. Absenkung ein Im Einstellknopf integriert
Bereichseinengung
Umgebungstemperatur	0 ... 40°C	0 ... 40°C	0 ... 40°C
Lagerung	-25 ... 60°C	-25 ... 60°C	-25 ... 60°C
Überspannungskategorie	III	III	III
Bemessungs-Stoßspannung	4kV	4kV	4kV
Spannung und Strom für Zwecke der EMW-Stör-aussendungsprüfung	230 V, 0,1A	230 V, 0,1A	230 V, 0,1A
Schutzklasse	II	II	II
Schutzart	IP30	IP30	IP30
Softwareklasse	Klasse A	Klasse A	Klasse A
Verschmutzungsgrad	2	2	2
Temperatur für Kugeldruckprüfung	75°C	75°C	75°C
Gewicht	62.2 g	62.2 g	62.2 g
Energie-Klasse(nach EU 811/2013, 812/2013, 813/2013, 814/2013)	IV = 2 %	IV = 2 %	IV = 2 %

6. Maße

Der Netzschalter ist im Drehknopf integriert. Zum Ausschalten des Geräts muss der Drehknopf auf das Aus-Symbol (O) gedreht werden. Beim Übergang in diese Position ist ein Klick zu hören und ein leichter Widerstand zu spüren. Beachten Sie, dass in diesem Gerätezustand die Frostschutzfunktion deaktiviert ist.

8. Einengen des

Temperatureinstellbereiches:

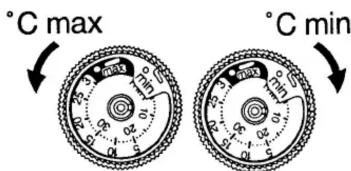

Werkseitig ist der Temperaturregler auf den maximalen Einstellbereich von 5 ... 30 °C eingestellt (siehe Bild 1).

Im Einstellknopf befinden sich 2 Einstell ringe.

Mit diesen kann der Temperatureinstellbereich beliebig eingestellt werden.

Bild 1:

Einengen des Temperatureinstellbereiches

1. Widerstandstabelle für Fernfühler F 193 720

Temperatur	Widerstand	Temperatur	Widerstand
10 °C	66,8 kΩ	30 °C	26,3 kΩ
20 °C	41,3 kΩ	40 °C	17,0 kΩ
25 °C	33 kΩ	50 °C	11,3 kΩ

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen Behörden zur Recycling Beratung.

10. Inbetriebnahme

Der Regler bietet die Möglichkeit verschiedene Parameter einzustellen.

Schritt 1

Entfernen Sie hierzu als erstes den Drehknopf und lösen Sie die darunterliegende Schraube mit Hilfe eines Schraubendrehers.

Montieren Sie den Drehknopf auf die Ein stellachse. Mit Hilfe des Drehknopfs und der Set-Taste können Sie Parameter einstellen. Beachten Sie dazu auch dienebenstehendenTabellen.

Diese Unterscheiden sich von Variante zu Variante. Vergewissern Sie sich deshalb das sie die richtige Tabelle ausgewählt haben.

Drehen Sie den Drehknopf nun auf die Zahl, deren Parameter Sie ändern möchten. Die einstellbaren Parameter finden sie in den Tabellen rechts. Achten Sie darauf die richtige Geräte variante auszuwählen.

In diesem Beispiel wird der Drehknopf auf Position 4 gedreht.

In dieser Position kann bei der Variante UTE 2800-R der Regelalgorithmus oder der Strom geändert werden.

Um den Parameter „Algorithmus“ zu ändern, müssen Sie nun beim UTE 2800-R die Set-Taste einmal drücken.

Zwei Sekunden später blinkt die LED in der gleichen Anzahl wie Sie die Taste gedrückt haben. In diesem Beispiel blinkt sie einmal. Damit wird bestätigt, dass die Einstellungsänderung durchgeführt wurde. Der Vorgang wird für alle anderen Einstellungsänderungen wiederholt.

Sind alle Einstellungen nach Wunsch durchgeführt worden kann der Drehknopf wieder abgenommen und die Frontabdeckung mit Hilfe eines Schraubendrehers montiert werden.

Im letzten Schritt wird der Drehknopf montiert. Das Gerät arbeitet nun mit der gewünschten Konfiguration.

* muss bei UTE 2800-F im Funktionsmodus Bodensensor (Standardeinstellung bei Auslieferung) nicht eingestellt werden.

Parameter UTE 2800-L

Set-Taste drücken	x1	x2	x3	x4	x5	x6	x7
Position Dreh-knopf	Funktion Temperatur sensor	Regel-algorithmus	Unteres Limit	Oberes Limit	Fernfühler	Strom	Temperatur-absenkung
1 Bodensensor		PWM(5 min)	5°C	21°C	2 kΩ	1 A	3,5°C(Standard)
2	Bodensensor für Limit (Standard)	PWM(10 min)(Standard)	10°C(Standard)	25°C	10 kΩ 4 A 6°C
3	Raumsensor	PWM(20 min)	15°C	30°C	12 kΩ	10 A(Standard)	9°C
4		2 Punkt(0,5°C)	19°C	35°C	15 kΩ	16 A
5		2 Punkt(0,1°C)		40°C(Standard)	33 kΩ(Standard)

11. Gerät zurücksetzen

Um die Einstellungen des Geräts auf die Standardwerte bei Werksauslieferung zurückzusetzen drücken Sie die Set-Taste für 15 Sekunden.

468 931 004 353
