Produkttyp	DisplayLink Dockingstation
Modell	IB-DK4080AC
Marke	Icy Box
Host-Schnittstelle	USB Typ-C (integriertes Kabel) mit beiliegendem USB Typ-C auf Typ-A Adapter
Videoausgänge	2x HDMI (bis zu 4K@60Hz) und 2x DisplayPort (bis zu 4K@60Hz einzeln oder 1x 5K@60Hz bei Verwendung beider DP-Anschlüsse)
USB-Anschlüsse	3x USB 3.2 Gen 1 Typ-A (5 Gbit/s)
Ethernet	1x RJ45 Gigabit LAN
Audio	1x Headset-Schnittstelle (3,5 mm Kombi)
Stromversorgung (Power Delivery)	USB Typ-C PD-Eingang bis zu 100W (lädt Laptop über Dockingstation)
Netzteil	Nicht enthalten; PD-Eingang nur zum Laden
Abmessungen (ca.)	200 x 80 x 30 mm
Gewicht (ca.)	300 g
Unterstützte Betriebssysteme	Windows, macOS, Chrome OS, Android, Ubuntu (Linux)
Treiber erforderlich	DisplayLink-Treiber von synaptics.com (vorinstalliert auf Chrome OS)
Kompatibilität	Thunderbolt 3/4, USB-C mit DP Alt Mode; USB 3.2 Gen 1 oder höher
Maximale Auflösung	Dual 4K@60Hz oder Single 5K@60Hz
Kühlung	Passiv über Aluminiumgehäuse (kann warm werden)
Lieferumfang	IB-DK4080AC, USB Typ-C auf Typ-A Adapter, Handbuch
Wartung	Mit trockenem, weichem Tuch reinigen; Flüssigkeiten vermeiden
Sicherheitshinweise	Lüftung nicht abdecken oder blockieren; PD während der Datenübertragung trennen, um Unterbrechungen zu vermeiden

Häufig gestellte Fragen - IB-DK4080AC Icy Box

Muss ich Treiber installieren, bevor ich die IB-DK4080AC anschließe?

Ja, Sie müssen den DisplayLink-Treiber von synaptics.com installieren, bevor Sie die Dockingstation anschließen. Unter Chrome OS sind die Treiber vorinstalliert.

Kann ich die Dockingstation mit einem USB-A-Anschluss verwenden?

Ja, mit dem mitgelieferten USB Typ-C auf Typ-A Adapter. Beachten Sie, dass der Typ-A-Anschluss kein Power Delivery unterstützt, sodass Sie Ihren Laptop nicht über den PD-Anschluss der Dockingstation laden können, wenn Sie USB-A verwenden.

Welche Videoauflösungen unterstützt die Dockingstation?

Sie unterstützt bis zu 2x 4K@60Hz (über HDMI oder DisplayPort) oder 1x 5K@60Hz bei gleichzeitiger Verwendung beider DisplayPort-Ausgänge.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, wenn Ihr Laptop USB Power Delivery unterstützt und Sie ein Netzteil (nicht im Lieferumfang enthalten) an den USB-C PD-Anschluss der Dockingstation anschließen. Die Dockingstation kann bis zu 100 W liefern.

Warum funktioniert meine Maus auf dem Chromebook nicht sofort?

Es kann eine kurze Verzögerung von einigen Sekunden geben, wenn Sie eine Maus an einen USB-A-Anschluss der Dockingstation an einem Chromebook anschließen. Dies ist ein bekanntes Verhalten, ähnlich wie bei anderen USB-C-Adaptern.

Kann ich mehrere Monitore im erweiterten Modus verwenden?

Ja, die Dockingstation unterstützt zwei erweiterte Displays mit unabhängigen Auflösungen von bis zu 4K@60Hz. Sie können auch HDMI- und DisplayPort-Ausgänge mischen.

Ist die Dockingstation mit Thunderbolt 3/4 kompatibel?

Ja, sie ist mit Thunderbolt 3 und 4-Anschlüssen kompatibel, die USB-C unterstützen. Schließen Sie einfach das integrierte USB-C-Kabel an.

Funktioniert die Dockingstation mit Linux?

Ja, die Dockingstation funktioniert mit Ubuntu (Linux) nach der Installation des DisplayLink-Treibers. Andere Distributionen erfordern möglicherweise eine manuelle Einrichtung.

Warum wird die Dockingstation heiß?

Das Aluminiumgehäuse leitet Wärme ab, um die internen Komponenten zu schützen. Es ist normal, dass die Dockingstation warm wird; stellen Sie sicher, dass sie nicht abgedeckt ist und ausreichend belüftet wird.

Kann ich den Ethernet-Anschluss gleichzeitig mit Video verwenden?

Ja, alle Anschlüsse arbeiten gleichzeitig. Der Gigabit-Ethernet-Anschluss bietet Netzwerkkonnektivität, während Video- und USB-Geräte verwendet werden.

BEDIENUNGSANLEITUNG IB-DK4080AC Icy Box

Handbuch IB-DK4080AC

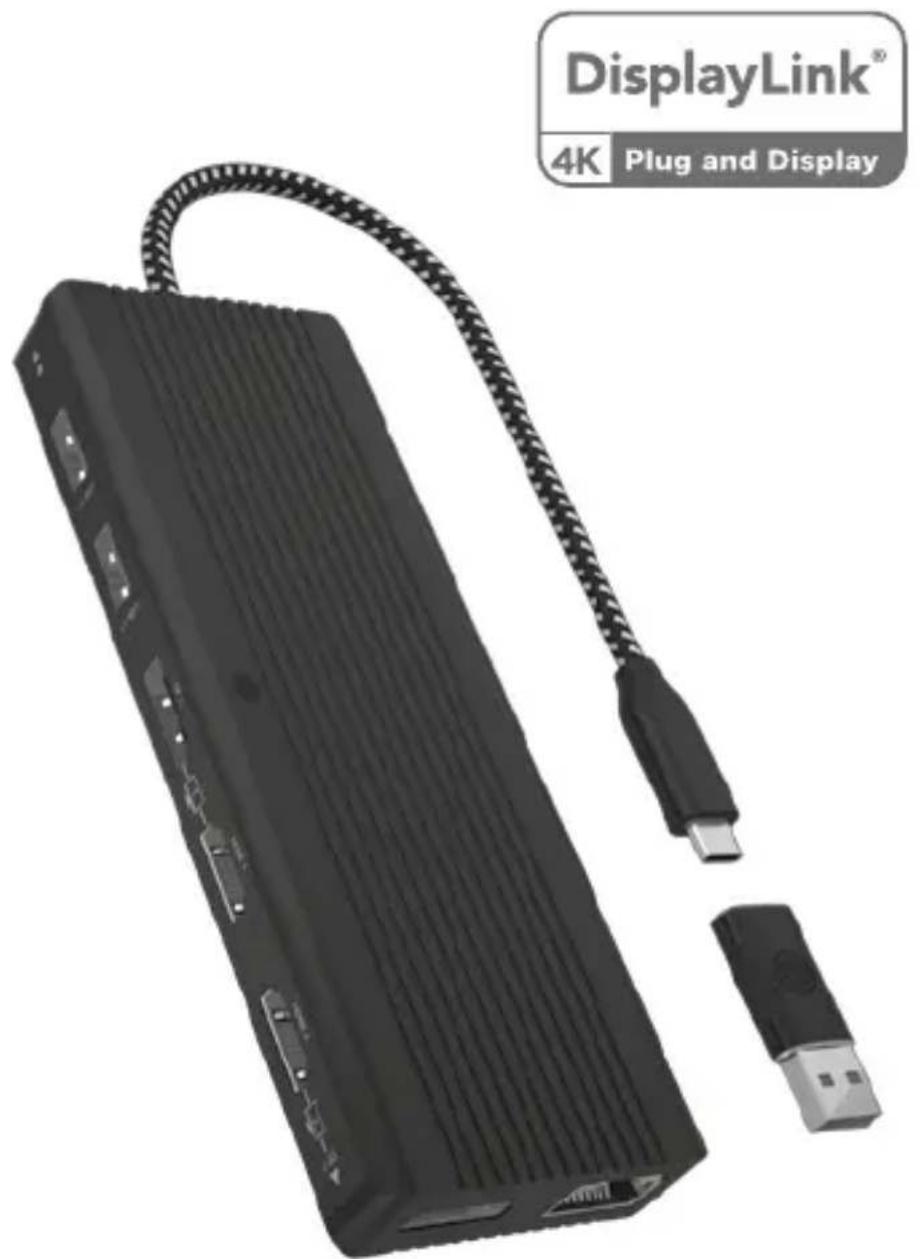

DisplayLink® DockingStation mit zweifacher Videoausgabe

Handbuch IB-DK4080AC

Verpackungsinhalt

IB-DK4080AC, USB Type-C® zu Type-A Adapter, Handbuch

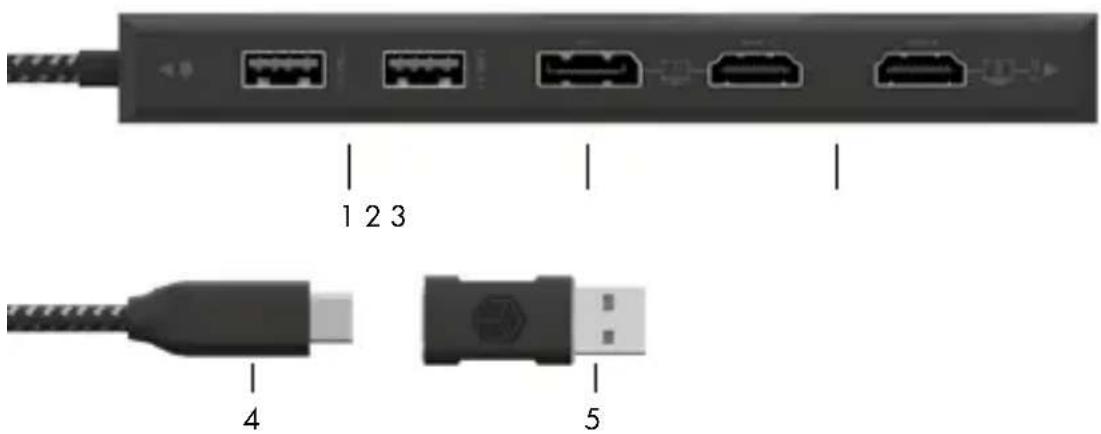

Frontansicht

1. 2x USB 3.2 Gen 1 Type-A Datenschnittstelle (5 Gbit/s)
2. DisplayPort ^TM Schnittstelle mit bis zu 4k@60 Hz
3. 2x High-Speed HDMI ^® Schnittstelle mit bis zu 4k@60 Hz
4. USB Type-C ^® Hostschnittstelle
5. USB Type-C ^® zu Type-A Adapter

Rückansicht

1. USB 3.2 Gen 1 Type-A Datenschnittstelle (5 Gbit/s)
2. LED für Betrieb (grün)

Seitenansichten

1. DisplayPort ^TM Schnittstelle mit bis zu 4k@60 Hz
2. RJ45 Ethernet Schnittstelle / Gigabit LAN
3. Headset Schnittstelle
4. USB Type-C ^® Schnittstelle nur für Power Delivery mit bis zu 100 W, keine Datenübertragung

Handbuch IB-DK4080AC

USB Versionshinweis
Bisherige USB Standards A	Aktuelle USB Standards Date	nübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.2 (Gen 1x2) = USB 3.2	Gen 1x2 = 20 Gbit/s

Anforderungen

• Windows ^® , macOS ^® , Chrome OS ^™ , Android ^™ , Ubuntu (Linux)
• Installierte DisplayLink® (Synaptics) Treiber
• Das Gerät ist mit Thunderbolt® 3/4 Type-C® ausgestatteten Computern kompatibel
• Kein Netzteil enthalten (nur für Power Delivery über Type-C® erforderlich)

Inbetriebnahme — Installieren Sie den Treiber!

Achtung: Laden Sie bitte zuerst die aktuellen Treiber unter

herunter. Schließen Sie erst nach dieser Installation die DockingStation an Ihren Computer an!

1. Wählen Sie Ihr Betriebssystem und laden Sie den richtigen Treiber von der obigen Webseite herunter.
2. Klicken Sie auf die ausführbare Datei der entsprechenden Version
3. Folgen Sie den Anweisungen und schließen Sie die Installation ab
4. Starten Sie Ihren PC neu
5. Verbinden Sie die DockingStation mit Ihrem PC über eine unterstützte USB Type-C® oder USB Type-A Schnittstelle
6. Fertig! Sie können die IB-DK4080AC nun verwenden.

Hinweis!

Chrome OS ^™ : Die DisplayLink ^® -Treiber sind bereits unter Chrome OS ^™ vorinstalliert.

Inbetriebnahme

1. Schließen Sie das integrierte USB Type-C ^® Kabel oder den mitgelieferten Type-A Adapter der DockingStation an einen unterstützten Computer an (mindestens USB 3.2 Gen 1).

Wenn Sie einen Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB-Type-A Anschluss (über einen Adapter) verwenden, beachten Sie bitte folgendes:

Informationen über den angeschlossenen USB Type-C® zu Type-A Adapter:

Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C® auf Type-A Adapter hinzugefügt.

Handbuch IB-DK4080AC

Sollten Sie diesen Adapter an Ihrem Computer verwenden wollen, beachten Sie bitte die folgende technische Einschränkung, wenn Sie die DockingStation über einen Type-A-Anschluss verwenden wollen:

Eine USB Type-A Schnittstelle unterstützt in keiner Weise die Power Delivery Funktion, welche Voraussetzung für die Power Delivery Ladeoption ist. Ein über den Type-C® PD Anschluss der DockingStation angeschlossenes Netzteil kann in dieser Konstellation dann nicht zum Aufladen des Computers verwendet werden.

Um den vollen Funktionsumfang dieser DockingStation nutzen zu können, stellen Sie sicher, dass der Host-USB-Type-C® Anschluss Ihres Computers USB Type-C® Power Delivery unterstützt.

Bitte nehmen Sie die Dokumentation Ihres Computers zur Hilfe oder kontaktieren Sie den Hersteller Ihres Computers, um die Kompatibilität mit diesen Technologien zu bestätigen. Überprüfen Sie sicherheitshalber, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie sicher, dass die Kompatibilität mit USB Type-C® Power Delivery gegeben ist.

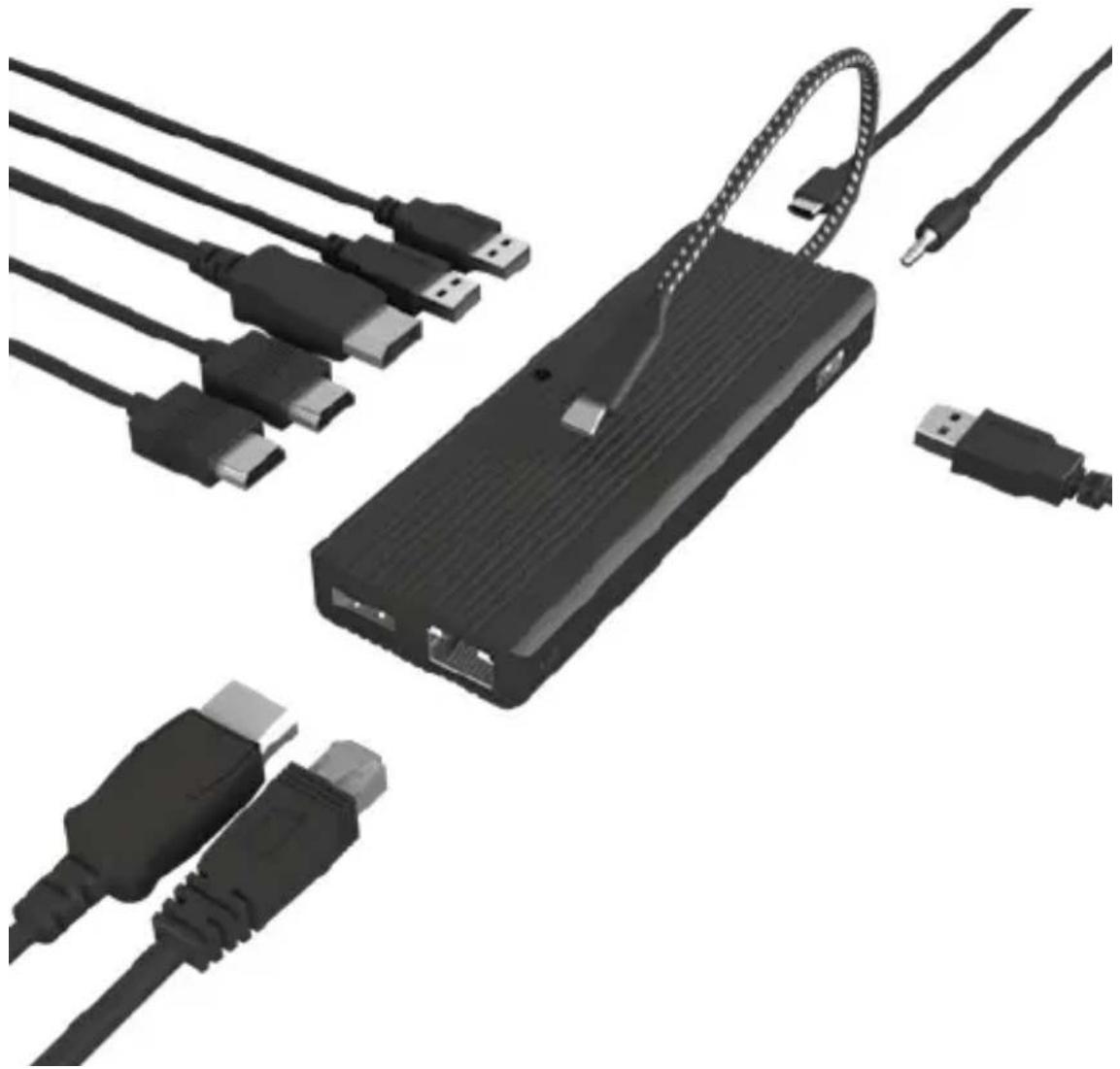

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Handbuch IB-DK4080AC

Wichtig:

1. Wird die IB-DK4080AC über die USB Type-C® Schnittstelle eines Chromebooks™ angeschlossen, so wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C® Adaptern (inclusive Apple-Adaptern), wenn diese an ein Chromebook™ angeschlossen werden.

2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C® Schnittstelle der IB-DK4080AC, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen Sie die Power Delivery Stromversorgung

NICHT, während irgendwelche Datenübertragungen stattfinden.

1. Je nach Beanspruchung des Gerätes, erwärmt sich das zur Kühlung dienende Aluminiumgehäuse unter Umständen stärker um die entstehende Wärme nach außen hin abzuführen und so die inneren Bauteile vor Überhitzung zu schützen. Dies stellt keine Fehlfunktion des Gerätes dar. Stellen sie bitte sicher, dass das Gerät nicht abgedeckt wird und eine ausreichende Luftzufuhr gewährleistet ist.

Monitore

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Monitorverbindungen

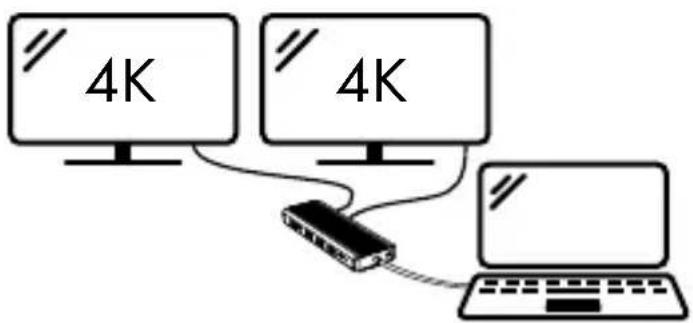

Zwei DisplayPort ^™ oder HDMI ^® Monitore mit einem Computer verbinden Sie können zwei DisplayPort ^™ oder zwei HDMI ^® Monitore hinzufügen, indem Sie diese an die Videoschnittstellen der IB-DK4080AC (2x DisplayPort ^™ oder 2x HDMI ^® oder gemischt) anschließen.

Verbinden Sie die DisplayPort ^™ / HDMI ^® Monitore unter Verwendung von zertifizierten DisplayPort ^™ / HDMI ^® Kabeln (nicht enthalten). Es wird empfohlen, Monitore der gleichen Größe, Auflösung und des gleichen Typs zum Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte über die gleiche native Auflösung und Bildwiederholrate verfügen.

Handbuch IB-DK4080AC

Unterstützte Auflösungen

Videomatrix Übersicht (basierend auf DisplayLink 6950 Chipsatz), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI *1 HDMI	*2 DP 1	DP 2 Monitor 1 (HDMI		*)Monitor 2 (HDMI *)		Monitor 1 (DP)Monitor 2 (DP)
Zweifache Videoausgabe	√	√			3840x2160@60 Hz 3840x2	60@60 Hz
			√	√			3840x2160@60 Hz 3840x2160@60 Hz
	√			√	3840x2160@60 Hz 3840x2	60@60 Hz
Einfache Videoausgabe	√				3840x2160@60 Hz
		√				3840x2160@60 Hz
			√				3840x2160@60 Hz
				√				3840x2160@60 Hz
			√				5120x2880@60 Hz

Handbuch IB-DK4080AC

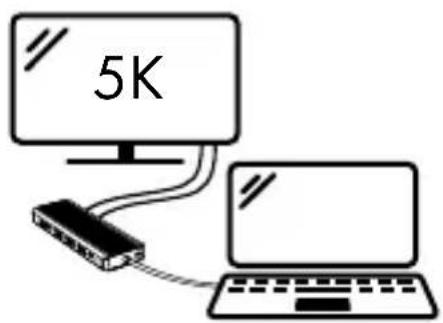

Einen 5K DisplayPort™ Monitor mit einem Computer verbinden

Sie können einen 5K DisplayPort ^™ Monitor hinzufügen, indem Sie diesen an beide DisplayPort ^™ Videoschnittstellen der IB-DK4080AC gleichzeitig anschließen. Verbinden Sie den DisplayPort ^™ Monitor unter Verwendung zweier zertifizierter DisplayPort ^™ Kabel (nicht enthalten).

Hinweis: Die DockingStation ist kompatibel mit den meisten 5K-fähigen DisplayPort ^™ Monitoren am Markt.

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK4080AC unterstützt 2x 4K@60 Hz Ultra HD Auflösungen, wenn die angeschlossenen DisplayPort™/ HDMI® Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@60 Hz /pro Monitor).

oder

Die IB-DK4080AC unterstützt 1x 5K@60 Hz Ultra HD Auflösung, wenn der angeschlossene DisplayPort ^™ Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60 Hz).

Handbuch IB-DK4080AC

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

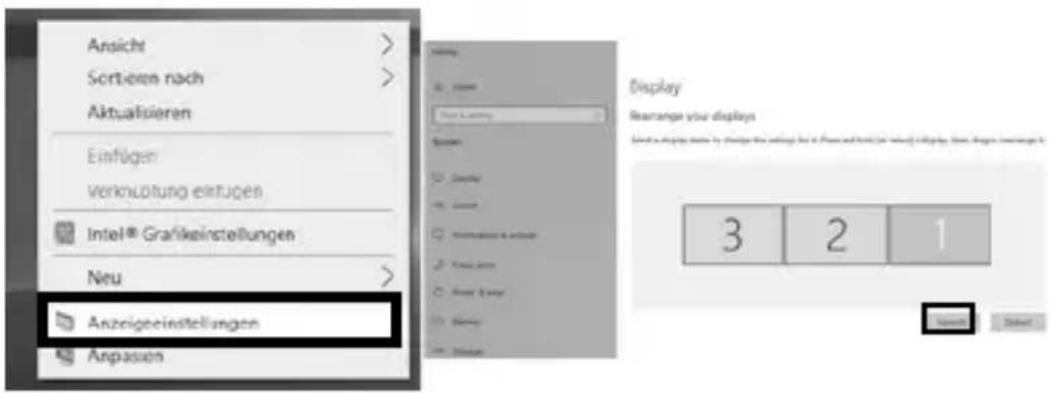

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen
• Verwenden Sie den Abschnitt Anzeige

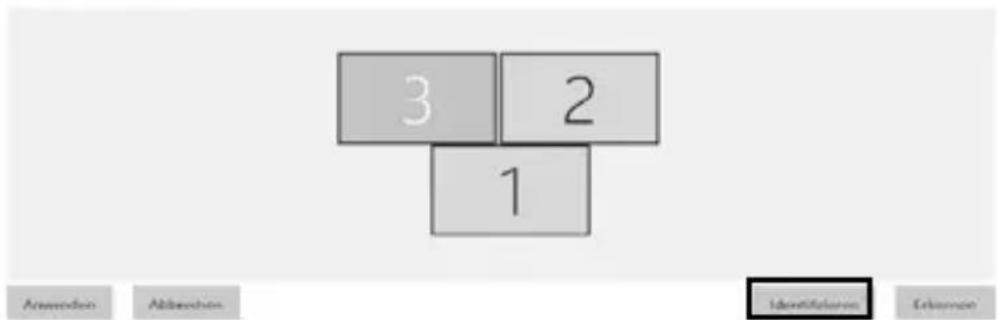

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK4080AC

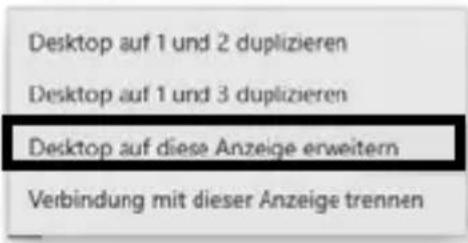

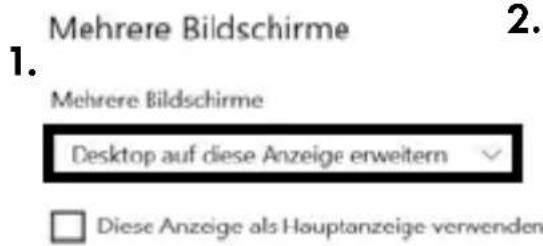

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

2.

3.

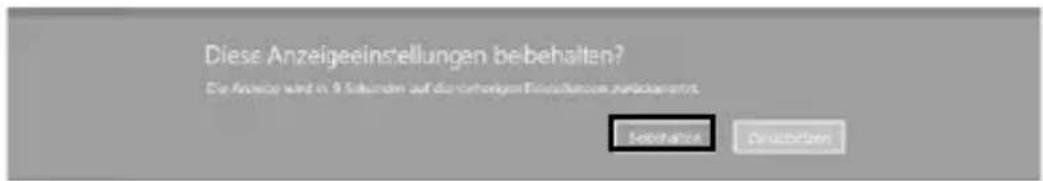

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzüge aus, um ihre Einstellungen zu Ändern. Halten Sie die Anzüge gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

Handbuch IB-DK4080AC

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text. Apps und anderen Elementen ändern

125%

Erweitere Süßeningesellschaften

1.

Bildschirmauflösung

1920 × 1080 (empfohlen)

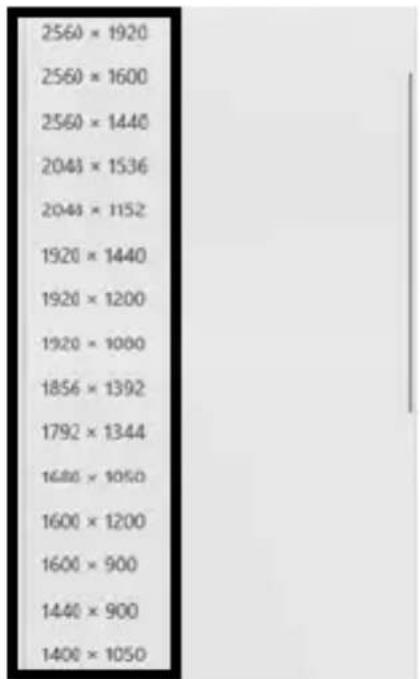

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK4080AC

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mär cistaltloses anzerse verbecken

1.

Grafikofristellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Arzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeige 2:LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Inse(R) UHD Graphics 620 verbunden

Desktopauflösung

1920×1080

Aktive Sigralauflösung

1920×1080

Aktualsienungsrate (Hz)

60 Hz

Bittiefe

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK4080AC

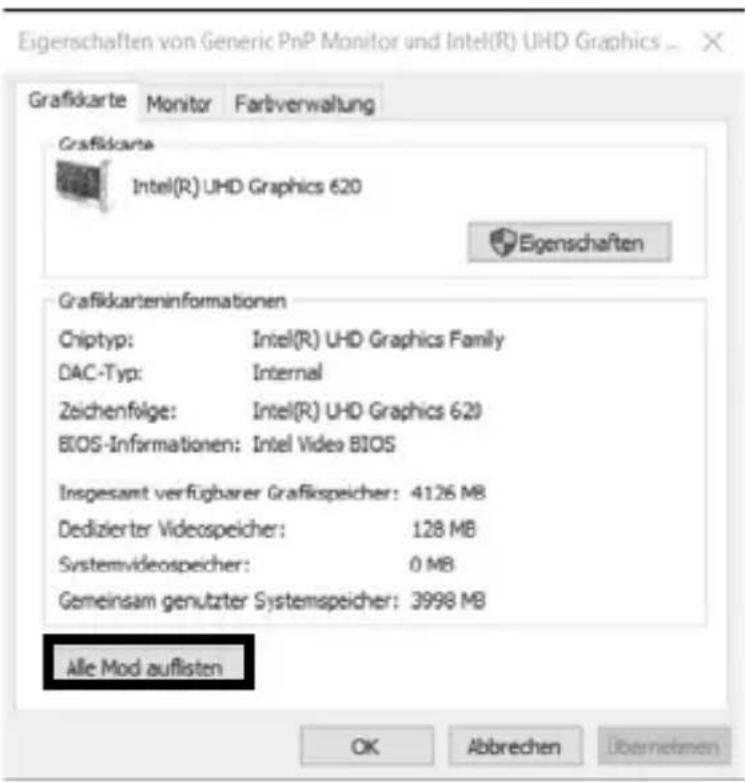

Es öffnet sich ein neues Fenster

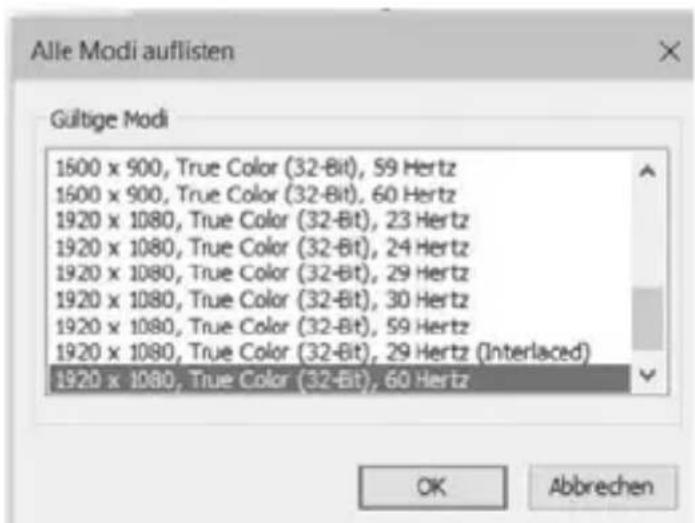

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK4080AC

macOS® Konfiguration der Anzeigeeinheiten

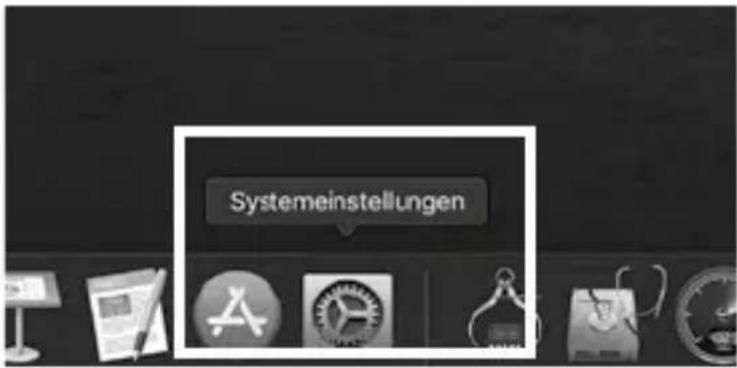

- Klicken Sie auf Systemeinstellungen

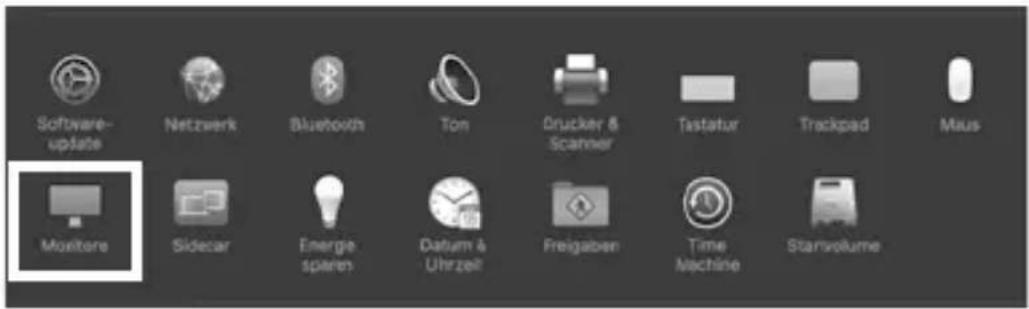

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

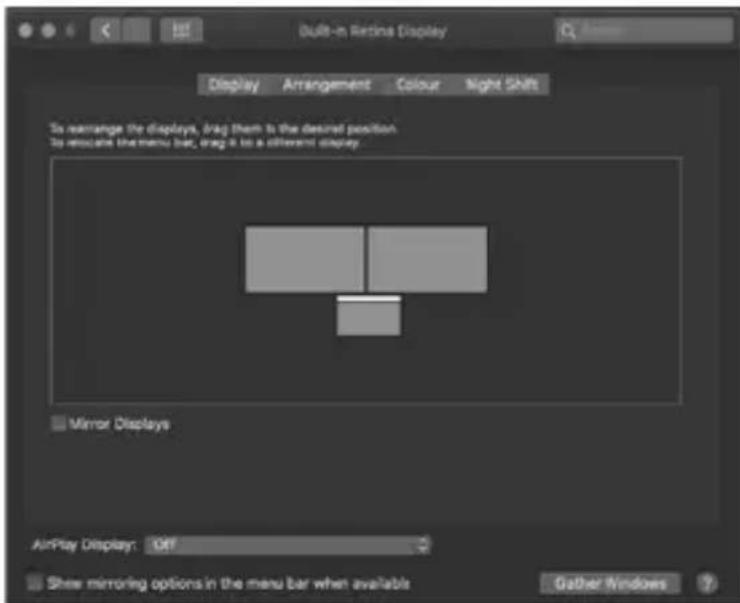

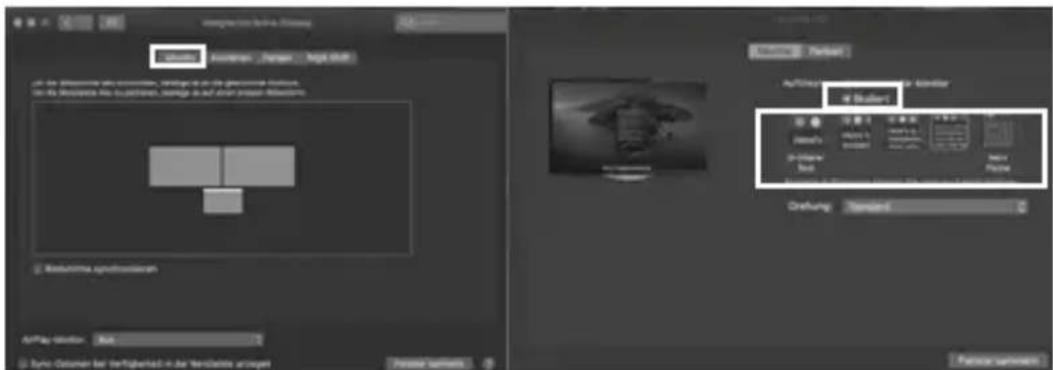

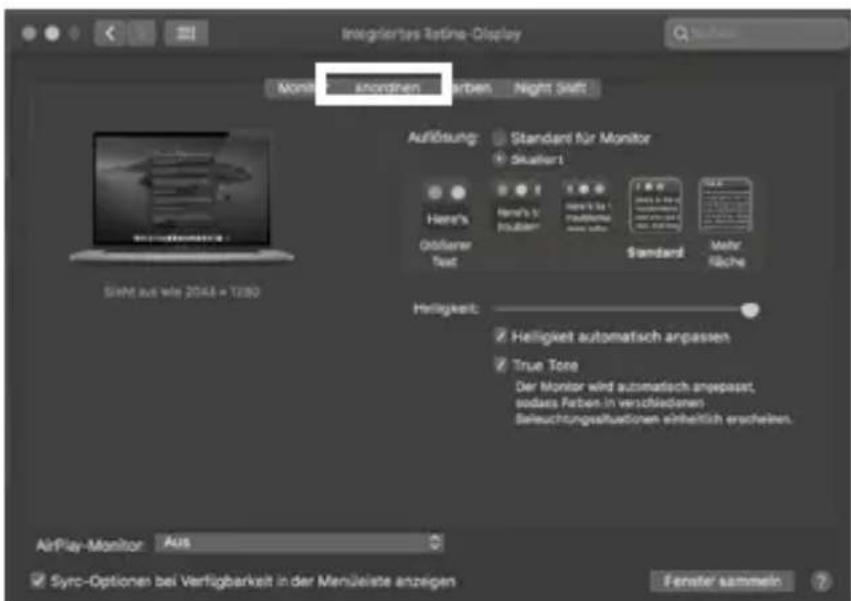

- Klicken Sie auf Anordnen

Handbuch IB-DK4080AC

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

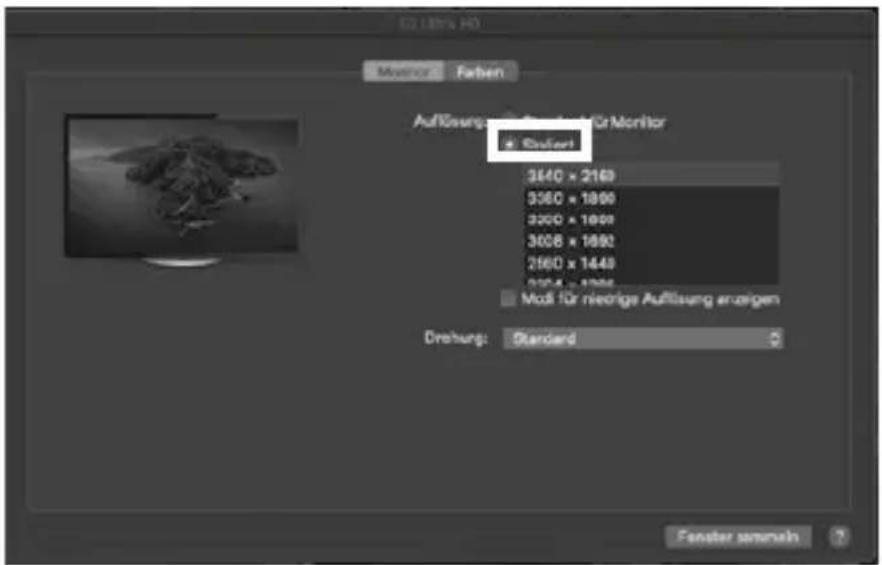

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK4080AC

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
