BEDIENUNGSANLEITUNG IB-DK2701-TB3 Icy Box

Thunderbolt™ 3 DockingStation mit Power Delivery

Sicherheitshinweise IB-DK2701-TB3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

Sicherheitshinweise IB-DK2701-TB3

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-DK2701-TB3

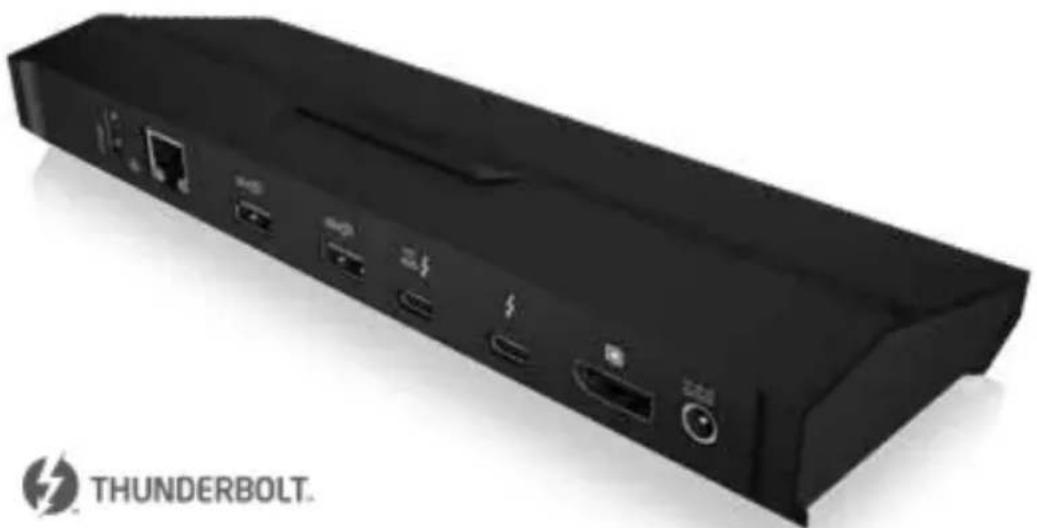

Thunderbolt™ 3 DockingStation mit Power Delivery

Diese DockingStation verfügt über 10 Ports und löst das Problem der immer knapper werdenden Anschlüsse bei immer dünner werdenden Notebooks, die mit einer Thunderbolt" 3 Type-C"-fähigen Schnittstelle ausgestattet sind. Das macht den Umgang mit Notebooks einfacher und effizienter. Das Design aus hochwertigem Aluminium, höchste Präzision in der Fertigung und ausgeklügelte Technik sind in einem Gerät vereint. Alles um dem Anwender den Impuls zu geben: Der Arbeitsplatz kann nicht nur durch seine Effektivität, sondern auch durch sein Design überzeugen.

Die Thunderbolt ^™ 3 DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer mit Thunderbolt ^™ 3 Schnittstelle entwickelt worden um zusätzliche Monitore, sowie externe Peripherie per USB, LAN und SD Kartenschacht anschließen zu können und den Computer gleichzeitig mit Strom zu versorgen.

Merkmale

• Stylisches Aluminiumgehäuse
• DisplayPort™ Schnittstelle bis zu 4096x2160@60 Hz
• Zwei USB 3.1 (Gen2) Type-C ^™ Schnittstellen bis zu 10 Gbit/s
• Drei USB 3.0 Type-A Schnittstellen bis zu 5 Gbit/s
• 3,5 mm Anschlüsse für Mikrofon und Kopfhörer
• Gigabit LAN RJ45 Schnittstelle bis zu 10/100/1000 Mbit/s
• Inklusive 135 W Netzteil (20 V / 6,75 A)

- Datenübertragungsraten bis zu 40 Gbit/s, USB Power Delivery 2.0 und Video/Audio Übertragungen über ein Thunderbolt™ 3 Kabel

- Versorgt Ihren Computer mit bis zu bis zu 70 W über den entsprechenden Thunderbolt 3 Anschluss

Anforderungen und Informationen

• Hostcomputer mit freier Thunderbolt ^TM 3 Type-C ^TM Schnittstelle
• Der verwendete Computer muss Thunderbolt ^TM 3 und Power Delivery unterstützen)
• Verfügbare Steckdose
• 4K-fähige(n) Monitor(e) um die volle Auflösung von bis zu 4096x2160@60 Hz erreichen zu können
• Unterstützte Betriebssysteme: Windows® und macOS®
• Unterstützte Übertragungsraten: USB 3.0 bis zu 350 MB/s, USB 3.1 (Gen 2) bis zu 750 MB/s, Thunderbolt 3 bis zu 2300 MB/s

Thunderbolt™ 3 Type-C™

Der Thunderbolt ^1 3 Anschluss bietet Verbindungen mit Höchstgeschwindigkeit und Vielseitigkeit. Er hat die doppelte Bandbreite von Thunderbolt ^2 und kombiniert Datenübertragung, Videoausgabe und Stromversorgung in einem einzigen, kompakten Anschluss. Durch die Integration von Type-C ^3 ist der schnelle Thunderbolt ^4 3 Port noch praktischer geworden, denn er weist als physisches Merkmal einen verdrehsicheren Type-C ^5 Anschluss auf – und ist damit ein wirklich universeller Anschluss.

Nicht alle Type-C ^™ Schnittstellen am Markt unterstützen den vollen Funk-tionsumfang des Thunderbolt ^™ 3 Standards.

Vergewissern Sie sich, dass Ihre Hostcomputer Type-C™ Schnittstelle Thunderbolt™ 3 unterstützt.

Produktübersicht

• Die Thunderbolt ^27 3 DockingStation mit einer Leistung von bis zu 70 W ist eine einfache und vielseitige Möglichkeit, mehrere Geräte über eine einzige Verbindung mit einem Thunderbolt ^28 3 Computersystem zu verbinden.
• Die DockingStation wurde für Windows® und macOS® Thunderbolt™ 3 Notebook-Anwendungen im privaten und professionellen IT-Markt entwickelt.
• Die DockingStation ermöglicht es vielfache Verbindungsmöglichkeiten für viele Anzeige- und Ein-/Ausgabegeräte bereitzustellen.
  • Die Auflösung und Kompatibilität der Videoausgabe kann unter
• Umständen durch die MST-Fähigkeit Ihres Computers eingeschränkt werden.

Verpackungsinhalt:

IB-DK2701-TB3, Netzteil, Stromkabel, passives Thunderbolt 3 Kabel, Schnellinstallationsanleitung

Handbuch IB-DK2701-TB3

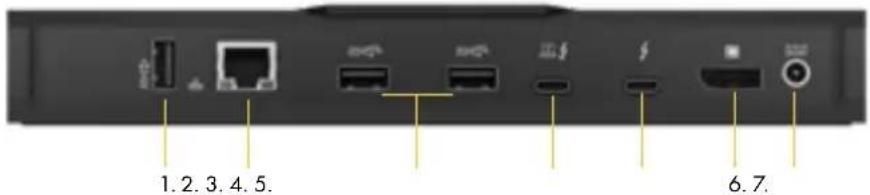

Rückansicht

1. USB 3.0 Type-A Datenschnittstelle mit Datenübertragungsraten bis zu 5 Gbit/s
2. RJ45 Ethernet Gigabit Schnittstelle mit Datenübertragungsraten bis zu 1000 Mbit/s
3. 2x USB 3.1 (Gen 2) Type-A Datenschnittstelle mit Datenübertragungsraten bis zu 10 Gbit/s
4. Thunderbolt® 3 Type-C® Host Computer Schnittstelle mit Datenübertragungsraten bis zu 40 Gbit/s und 70 W Power Delivery Unterstützung
5. Thunderbolt ^™ 3 Type-C ^™ Datenschnittstelle mit Datenübertragungsraten bis zu 40 Gbit/s und 15 W Power Delivery Unterstützung
6. DisplayPort™ Schnittstelle mit bis zu 4096x2160@60 Hz
7. Stromanschluss, 20 V@6.75 A

Seitenansicht

1. 3,5 mm Anschluss für Mikrofonverbindung
2. 3,5 mm Anschluss für Kopfhörerverbindung
3. 2x USB 3.0 Type-A Datenschnittstelle mit Datenübertragungsraten bis zu 5 Gbit/s

Inbetriebnahme

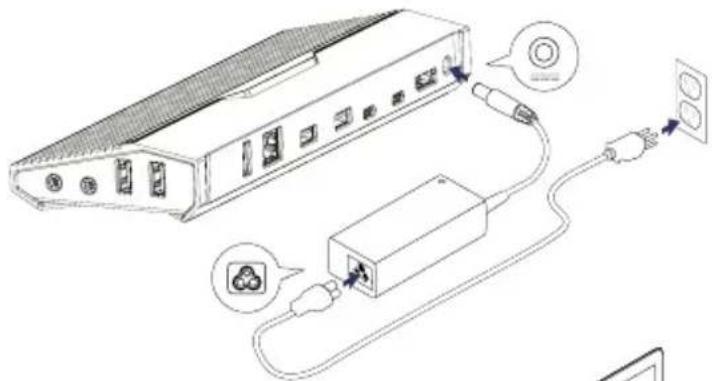

- Netzteil anschließen

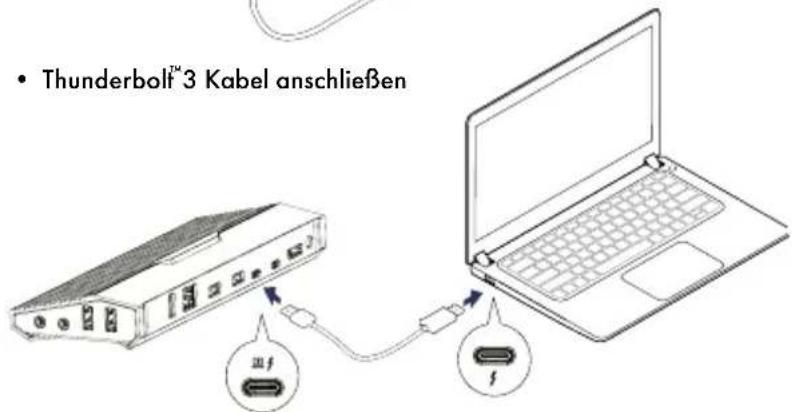

• Thunderbolt™ 3 Kabel anschließen

Beide Geräte sollten nun mit Strom versorgt werden.

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen Type-C ^™ Schnittstelle Thunderbolt 3 ^™ unterstützen.

Handbuch IB-DK2701-TB3

Treiber installieren

Die notwendigen Treiber für diese Docking Station werden automatisch installiert. Um den neuesten Thunderbolt® 3 Treiber oder die neueste Software zu erhalten wenden Sie sich bitte an den Hersteller Ihres Computers.

Hinweis:

• Diese DockingStation unterstützt nur Thunderbolt ^TM 3 Laptops.
• Ihr Computer fragt nach der Authentifizierung des neuen Thunderbolt "Geräts.

Thunderbolt™ Authentifizierung (basierend auf Windows® 10)

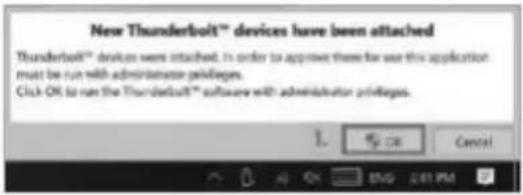

1. Wenn das neue Thunderbolt ^™ Gerät angeschlossen wird, erscheint eine Nachricht unten rechts in der Ecke.

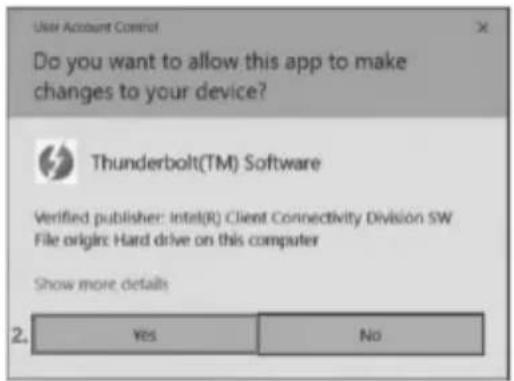

1. Das Windows-System fragt ob der Benutzer die Thunderbolt "3 Unterstützung erlauben möchte.

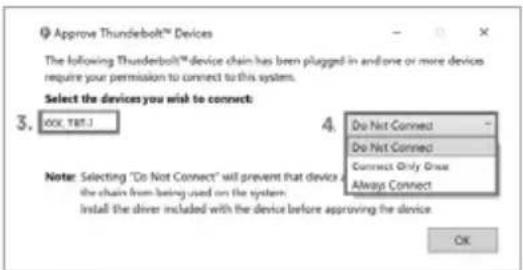

1. Sie sollten ein Fenster wie im unteren Bild sehen. Stellen Sie sicher, dass es sich bei dem angeschlossene Gerät um die „XXX-TB3“ handelt.

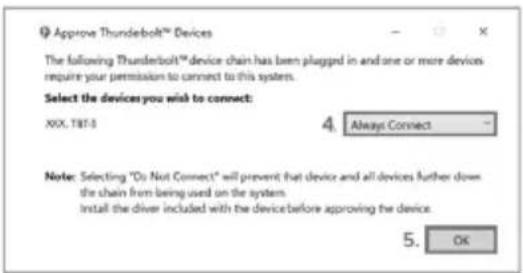

1. Klicken Sie auf das Dropdown-Menü und wählen Sie „Immer verbinden“.
2. Wählen Sie „Ok“ und schließen Sie die Authentifizierung ab.

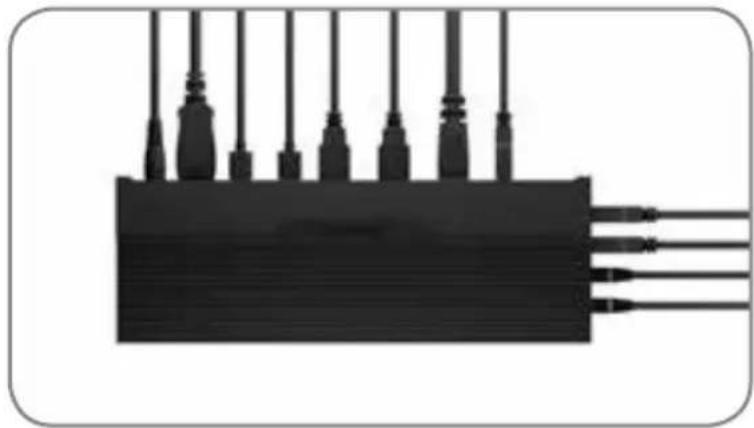

Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Die Anzahl der Displays, die nativ über eine Thunderbolt ^1 3 DockingStation unterstützt werden, hängt vom Design des Laptops ab. Es ist nicht durch Software, Betriebssystem oder eine Thunderbolt ^1 3 DockingStation änderbar.

Unterstützte Videoauflösungen

Die DockingStation unterstützt:

- 4K Ultra HD Auflösungen über DisplayPort ^™ , wenn der angeschlossene DisplayPort ^™ Monitor diese Auflösung ebenfalls unterstützt.

- 4K Ultra HD Auflösungen über Thunderbolt™ 3 wenn der angeschlossene Thunderbolt™ 3 Monitor diese Auflösung ebenfalls unterstützt.

Videoausgabemöglichkeiten

Hinweis: Die Videoausgabefähigkeiten sind abhängig von den Grafikkarten- und Hardware-Spezifikationen Ihres angeschlossenen Host-Computers. Bestimmte Grafikkarten werden nur eingeschränkt unterstützt, während einige Monitore zusätzlich die Ausgabeauflösung begrenzen.

Thunderbolt ^™ 3 unterstützt DisplayPort ^™ Alternate Mode über USB-Type-C ^™ . Die DockingStation unterstützt bis zu zwei Displays.

Die folgende Tabelle zeigt die unterstützte Auflösung für jeden Port.

Anzahl der angeschlossenen Monitore Videoausgabe Konfiguration Maximale Auflösung/Monitor

1	DisplayPort ^a 4096x2160@60 Hz
1	Thunderbolt 3 4096x2160@60 Hz
2	DisplayPort ^b +Thunderbolt ^c 3 2x 4096x2160@60 Hz
