Produkttyp	Edge-Controller / Gateway (IFM AE1300)
Kategorie	Regler
Versorgungsspannung	20...32 V DC (SELV/PELV)
Stromaufnahme	max. 3 A (abgesichert mit 3 A Kfz-Sicherung oder 2,5 A 5x20 mm)
Gehäuseabmessungen (ca.)	149,5 x 328 x 54 mm (ohne Stecker)
Schalttafelausschnitt	149,5 x 328 mm, Toleranz ±0,5 mm
Schutzart	IP 65 (bei korrektem Einbau)
Display	Farbdisplay mit automatischer Helligkeitsanpassung (Lichtsensor)
Schnittstellen	2x Ethernet (ETH0/ETH1), 2x USB (USB0/USB1), M12-Steckverbinder
Betriebssystem	gehärtete Yocto-Linux-Distribution
Programmierung	CODESYS (IEC 61131-3)
Kommunikationsprotokolle	Modbus, PROFINET, EtherNet/IP, EtherCAT, OPC UA (über CODESYS)
Montagearten	Schalttafeleinbau, Aufbaumontage mit RAM®-Mount-System
Temperaturbereich	Betrieb: -20...+60 °C (Umgebung), max. Gehäusetemperatur 80 °C
Zulässige Höhe	bis 3000 m über NN
Wartung	Batteriewechsel, Reinigung von Display und Gehäuse
Sicherheitsfunktionen	Passwortschutz, TLS-Verschlüsselung, getrennte IT/OT-Netzwerke
EMV-Klasse	Klasse A (industrielle Umgebung)
Zubehör (optional)	Einbau-Set EC0733, RAM®-Mount, Anschlussleitungen E70450/E70451
Dokumentation	Betriebsanleitung, Programmierhandbuch, Datenblatt (Download unter ifm.com)

Häufig gestellte Fragen - AE1300 IFM

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Die Werkseinstellungen können durch ein Recovery-Update wiederhergestellt werden. Dazu muss das Laufzeitsystem neu installiert werden. Gehen Sie in den Recovery-Modus und wählen Sie die Option 'Update from File'. Verwenden Sie die ursprüngliche Firmware-Datei von ifm. Eine separate Rücksetzung auf Werkseinstellungen ist nicht vorgesehen; die IP-Parameter sind werkseitig auf 192.168.82.247 (ETH0) und 192.168.83.247 (ETH1) eingestellt.

Wie aktualisiere ich das Laufzeitsystem?

Das Laufzeitsystem wird im Recovery-Modus aktualisiert. Kopieren Sie die *.swu-Datei auf einen USB-Stick, stecken Sie ihn ein und starten Sie den Recovery-Modus. Wählen Sie 'Update from File' und öffnen Sie die Datei. Alternativ können Sie per Webbrowser auf die IP-Adresse des Geräts (Port 8080) zugreifen und die Datei per Drag & Drop hochladen. Der Vorgang darf nicht unterbrochen werden, um Datenverlust zu vermeiden.

Wie konfiguriere ich die Ethernet-Schnittstellen?

Die Konfiguration erfolgt im Setup-Modus unter 'Connection' > 'LAN & Ethernet'. Wählen Sie die Schnittstelle (ETH0 oder ETH1), geben Sie IP-Adresse, Netzmaske und Gateway ein oder aktivieren Sie DHCP. Bestätigen Sie mit 'Apply'. Die werkseitigen IP-Adressen sind 192.168.82.247 (ETH0) und 192.168.83.247 (ETH1) mit Netzmaske 255.255.255.0.

Wie ändere ich das Passwort für den Setup-Modus?

Gehen Sie im Setup-Modus zu 'System Setup' > 'Password'. Aktivieren Sie den Passwortschutz, falls er noch deaktiviert ist (Standardpasswort: pdm3). Klicken Sie auf 'Change Password', geben Sie das aktuelle Passwort ein, dann zweimal das neue Passwort. Das neue Passwort ist sofort aktiv. Beachten Sie: Bei Verlust des Passworts muss ein Recovery-Update durchgeführt werden.

Welche Montagearten sind möglich?

Das Gerät kann entweder in eine Schalttafel eingebaut werden (mit Einbau-Set EC0733) oder als Aufbaumontage mit dem RAM®-Mount-System (EC1410...EC1414). Für den Schalttafeleinbau ist ein Ausschnitt von 149,5 x 328 mm (±0,5 mm) erforderlich. Die Aufbaumontage erfolgt über eine Montageplatte mit Kugelkopf. Andere Einbauarten liegen in der Verantwortung des Systemerstellers.

Wie reinige ich das Display richtig?

Verwenden Sie ein weiches, trockenes Mikrofasertuch ohne chemische Zusätze. Bei starker Verschmutzung kann das Tuch leicht angefeuchtet werden. Vermeiden Sie Kunststoff lösende Chemikalien wie Brennspiritus, Benzin, Verdünner, Alkohol, Aceton oder Ammoniak. Keine scheuernden oder glanzerzeugenden Mittel verwenden. Vor der Reinigung der Gehäuseoberfläche das Gerät spannungsfrei schalten.

Wie erstelle ich ein Backup der Konfiguration?

Im Setup-Modus navigieren Sie zu 'Backup'. Wählen Sie die zu sichernden Daten aus: Retain Memory, Ethernet-Einstellungen, Helligkeitseinstellungen und Displayausrichtung. Klicken Sie auf das Speichersymbol, wählen Sie einen angeschlossenen USB-Stick und bestätigen Sie. Die Daten werden als *.swu-Datei gespeichert. Dieses Backup kann im Recovery-Modus wiederhergestellt werden.

Wie starte ich den Recovery-Modus?

Der Recovery-Modus kann vom Setup-Modus aus gestartet werden. Rufen Sie das Setup-Hauptmenü auf und klicken Sie auf das Symbol 'Recovery-Modus starten' (ein Kreis mit Pfeil). Alternativ kann der Recovery-Modus erzwungen werden, indem Sie während des Einschaltens die Klemme SERVICE0 auf VBB legen. Der Recovery-Modus bietet Funktionen zur Aktualisierung des Laufzeitsystems und zur Wiederherstellung von Backups.

Was bedeuten die Status-LEDs?

Das Gerät hat eine Status-LED auf der Vorderseite, die den Betriebszustand anzeigt. Die genauen Bedeutung sind in der Betriebsanleitung beschrieben. Typischerweise signalisiert eine grüne LED den normalen Betrieb, eine rote LED einen Fehler. Zusätzlich gibt es einen Lichtsensor für die automatische Helligkeitsanpassung des Displays. Die LED-Informationen können auch softwareseitig ausgelesen werden.

Welche Sicherheitshinweise sind zu beachten?

Das Gerät ist für den industriellen Einsatz bestimmt und erfüllt die EMV-Klasse A. Es darf nur von autorisiertem Fachpersonal montiert, angeschlossen und gewartet werden. Die Versorgung muss aus SELV/PELV erfolgen. Beachten Sie die Hinweise zur elektromagnetischen Verträglichkeit und zur Cyber-Sicherheit (TLS-Verschlüsselung, getrennte IT/OT-Netzwerke). Bei Schalttafeleinbau sind zusätzliche Sicherheitsmaßnahmen bezüglich Brandschutz und elektrischer Trennung erforderlich. Die vollständigen Sicherheitshinweise finden Sie in der Betriebsanleitung.

BEDIENUNGSANLEITUNG AE1300 IFM

1.1 Rechtliche Hinweise....4
1.2 Verwendete Symbole....5
1.3 Verwendete Warnhinweise 5
1.4 Änderungshistorie ....5

2 Sicherheitshinweise 6

2.1 Elektromagnetische Verträglichkeit....6
2.2 Cyber-Sicherheit 6

3 Bestimmungsgemäße Verwendung 8

3.1 Anwendungsbeispiel 8

4 Montage 9

4.1 Montagezubehör 9
4.2 Generelle Montagehinweise 9
4.2.1 Aufnahme für Montagezubehör 10
4.2.2 Lichtsensor und Status-LED 11
4.2.3 Gerätetemperatur 12

4.3 Schalttafeleinbau / Schaltschrankeinbau....13
4.3.1 Sicherheitshinweise für den Schalttafeleinbau / Schaltschrankeinbau 13
4.3.2 Einbau mit Einbau-Set....14
4.3.3 Schalttafelausschnitt 15
4.3.4 Montageschritte....15

4.4 Aufbaumontage mit RAM®-Mount-System....17 4.4.1 Montageschritte....17

4.5 Andere Einbauarten 18

5 Elektrischer Anschluss 19

5.1 Generelle Anschlusshinweise 20
5.2 Anschlussbelegung....21
5.3 Anschlusszubehör 21
5.4 Anschlusstechnik 21
5.5 Betriebsspannung und Sicherungen....22
5.6 Shield-Anschluss....23
5.7 Ethernet-Schnittstellen....24
5.8 USB-Schnittstellen 24
5.8.1 Kurzschlussschutz....25

6 Inbetriebnahme

26

6.1 Erste Schritte....26
6.2 Benötigte Dokumentationen....26

7 Einstellungen

27

7.1 Recovery-Modus....28
7.1.1 Recovery-Modus starten 28
7.1.2 Laufzeitsystem aktualisieren 28
7.1.3 Datensicherung wiederherstellen 29

7.1.4 Ethernet-Schnittstellen konfigurieren....30

7.1.5 Recovery-Modus beenden 31

7.2 Setup-Modus....32

7.2.1 Setup-Modus starten....32

7.2.2 Applikation starten....33

7.2.3 Setup-Hauptmenü anzeigen....34

7.2.4 Verbindungen konfigurieren 35

7.2.5 Datensicherung erstellen....36

7.2.6 System konfigurieren....38

7.2.7 Geräteinformationen anzeigen 42

7.2.8 USB-Stick sicher entfernen 42

7.2.9 Setup-Hauptmenü verlassen....43

7.2.10 Recovery-Modus starten 43

8 Werkseinstellungen 44

9 Wartung, Instandsetzung und Entsorgung 45

9.1 System-Aktualisierung 45

9.2 Batteriewechsel 45

9.3 Reinigen der Displayoberfläche 46

9.4 Reinigen der Gehäuseoberfläche 46

9.5 Instandsetzung....46

9.6 Entsorgung....46

1 Vorbemerkung

Inhalt

Rechtliche Hinweise ....4

Verwendete Symbole ....5

Verwendete Warnhinweise....5

Änderungshistorie....5

58540

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über → www.ifm.com

1.1 Rechtliche Hinweise

1631

© Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh.

Alle auf unseren Seiten verwendeten Produktnamen, -Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber:

• AS-i ist Eigentum der AS-International Association, (→ www.as-interface.net)
• CAN ist Eigentum der CiA (CAN in Automation e.V.), Deutschland (→ www.can-cia.org)
• CODESYS™ ist Eigentum der CODESYS GmbH, Deutschland (→ www.codesys.com)
- DeviceNet™ ist Eigentum der ODVA™ (Open DeviceNet Vendor Association), USA (→ www.odva.org)

- EtherNet/IP ^ ist Eigentum der → ODVA ^TM

- EtherCAT ^® ist eine eingetragene Marke und patentierte Technologie, lizenziert durch die Beckhoff Automation GmbH, Deutschland

- IO-Link ^® ist Eigentum der → PROFIBUS Nutzerorganisation e.V., Deutschland (→ www.io-link.com)

- ISOBUS ist Eigentum der AEF – Agricultural Industry Electronics Foundation e.V., Deutschland (→ www.aef-online.org)

- Microsoft ^ ist Eigentum der Microsoft Corporation, USA (→ www.microsoft.com)

- Modbus® ist Eigentum der Schneider Electric SE, Frankreich (→ www.schneider-electric.com)

- PROFIBUS ^® ist Eigentum der PROFIBUS Nutzerorganisation e.V., Deutschland (→ www.profibus.com)

• PROFINET ^ ist Eigentum der → PROFIBUS Nutzerorganisation e.V., Deutschland

- Windows ^ ist Eigentum der → Microsoft Corporation, USA

1.2 Verwendete Symbole

58274

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

Handlungsaufforderung

Reaktion, Ergebnis

"siehe"

Querverweis

Dezimalzahl

Hexadezimalzahl

Binärzahl

Bezeichnung von Tasten, Schaltflächen oder Anzeigen

1.3 Verwendete Warnhinweise

58275

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere irreversible Verletzungen sind möglich.

VORSICHT

Warnung vor Personenschäden.

Leichte reversible Verletzungen sind möglich.

ACHTUNG!

Warnung vor Sachschäden

1.4 Änderungshistorie

58539

Ausgabe	Thema	Datum
00	Neuerstellung des Dokuments	05 / 2021
01	Korrektur: Kapitel „Anschlusstechnik“Korrektur: Kapitel „Betriebsspannungen und Sicherungen“	10 / 2021
02	Korrektur: Kapitel „Generelle Montagehinweise“	12 / 2022

2 Sicherheitshinweise

Inhalt

Elektromagnetische Verträglichkeit....6

Cyber-Sicherheit....6

58541

• Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.
• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung (→ S. 8)).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Bei Fehlfunktionen des Geräts mit dem Hersteller in Verbindung setzen. Eingriffe in das Gerät sind nicht zulässig.
• Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen.
• Geräte, Stecker und Kabel wirksam vor Beschädigung schützen.
• Beschädigte Geräte austauschen, da anderenfalls die technischen Daten und die Sicherheit beeinträchtigt werden.

2.1 Elektromagnetische Verträglichkeit

58542

Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.

2.2 Cyber-Sicherheit

61258

Der edgeController bietet folgende Sicherheitsfunktionen:

Design:

• gehärtete Yocto-Linux-Distribution

Integrität:

• Komfortables Update des Gesamtsystems (Recovery-System)
• Backup & Restore der Systemkonfiguration

Authentifizierung:

• Benutzerverwaltung über CODESYS
• Individuelle Rechteverwaltung sowohl für das Programmiersystem als auch für das Laufzeitsystem über CODESYS

- Authentifikation gegenüber externer Cloud

Vertraulichkeit:

• Browserbasierter Zugriff auf Web-Visualisierung über TLS-gesicherte Verbindung
• Cloud-Kommunikation nur über TLS-gesicherte Verbindung
• Identifikation der Datenquellen in der Cloud nach lesbarem Namensschema

Beschränkter Datenfluss:

• Separierung von IT- und OT-Netzwerken durch getrennte Netzwerk-Anschlüsse
• Kommunikation der Softwarekomponenten über Standardprotokolle (Messaging/REST)

3 Bestimmungsgemäße Verwendung

Inhalt

Anwendungsbeispiel....8

58543

Das Gerät dient als Gateway zwischen der Operational-Technology-Ebene (OT) und der Information-Technology-Ebene (IT).

Das Gerät ist für den schaltschranklosen Einsatz im Anlagenbau konzipiert.

Es ist geeignet für den Einsatz bis zu einer Betriebshöhe von 3000 m über NN auch unter erschwerten Bedingungen wie erweitertem Temperaturbereich und mechanische Belastungen, siehe (→ Datenblatt) und angegebene Normen.

Erlaubter Einsatz:

• in industrieller Umgebung als fest angebrachtes Gerät mit Versorgung aus SELV/PELV gemäß den technischen Daten
  • auch in nasser Umgebung
• auch im Freien, gegebenenfalls mit zusätzlichem UV-Schutz und gegen direkte Sonneneinstrahlung

Die Kommunikation mit anderen Systemkomponenten der OT-Ebene und der IT-Ebene erfolgt über Ethernet- und USB-Schnittstellen.

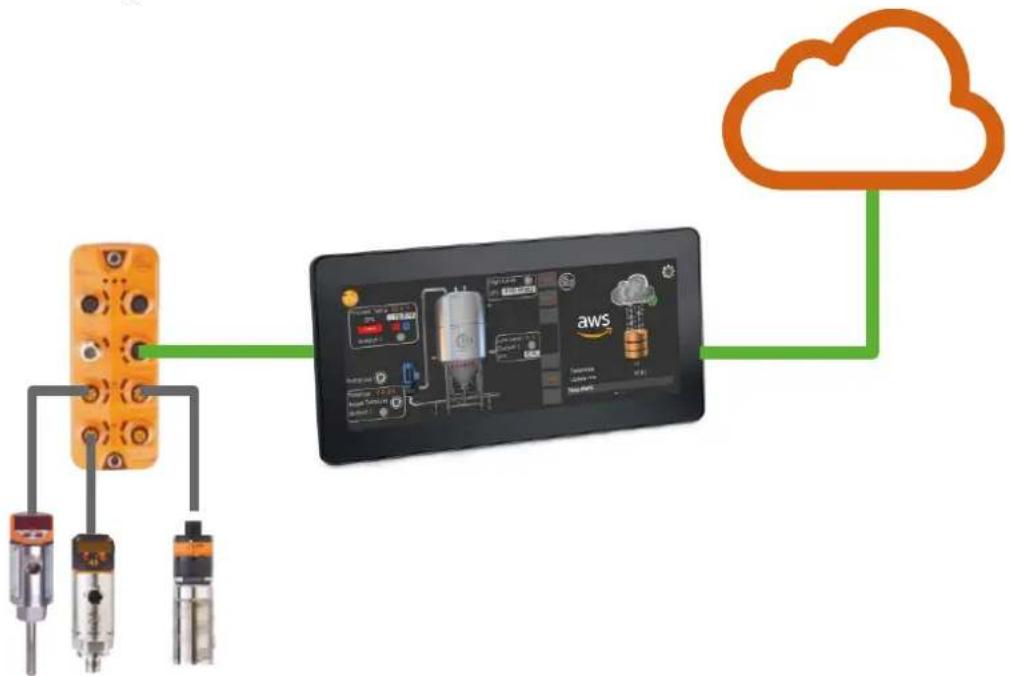

3.1 Anwendungsbeispiel

58544

Vernetzung

4 Montage

Inhalt

Montagezubehör....9

Generelle Montagehinweise....9

Schalttafeleinbau / Schaltschrankeinbau ....13

Aufbaumontage mit RAM®-Mount-System 17

Andere Einbauarten....18

22016

4.1 Montagezubehör

58545

Das Gerät wird ohne Montagezubehör geliefert.

Abhängig vom vorgesehen Einbauort und von der Einbauweise steht folgendes Montagezubehör zur Verfügung:

• EC0733, Einbau-Set für den Schalttafeleinbau
- EC1410...EC1414, RAM®-Mount-System für die Aufbaumontage

Informationen zum verfügbaren Zubehör unter: → www.ifm.com

4.2 Generelle Montagehinweise

58546

Für alle Befestigungsarten gilt:

Die Einhaltung der Anforderungen an die Gerätebefestigung in der Applikation liegt in der Verantwortung des Systemerstellers.

ACHTUNG!

Schlagbeanspruchung Displayscheibe

Beschädigung möglich
Schutzart und elektrische Sicherheit möglicherweise beeinträchtigt
Verletzungsgefahr möglich

Der Systemersteller muss abhängig von den Anforderungen seiner Applikation das Gerät gegebenenfalls durch externe Maßnahmen schützen.

▶ Beschädigte Geräte austauschen, da anderenfalls die technischen Daten und die Sicherheit beeinträchtigt werden.

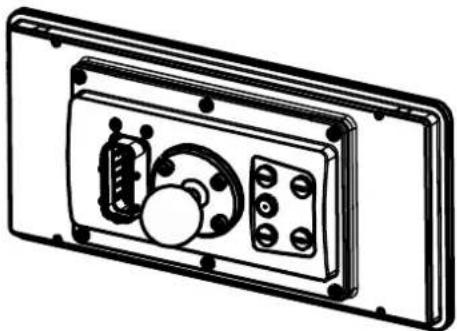

Rückseitig sind Druckausgleichselement, Servicedeckel und Steckerbereiche vom Systemersteller gegebenenfalls durch externe Maßnahmen zu schützen.

4.2.1 Aufnahme für Montagezubehör

58547

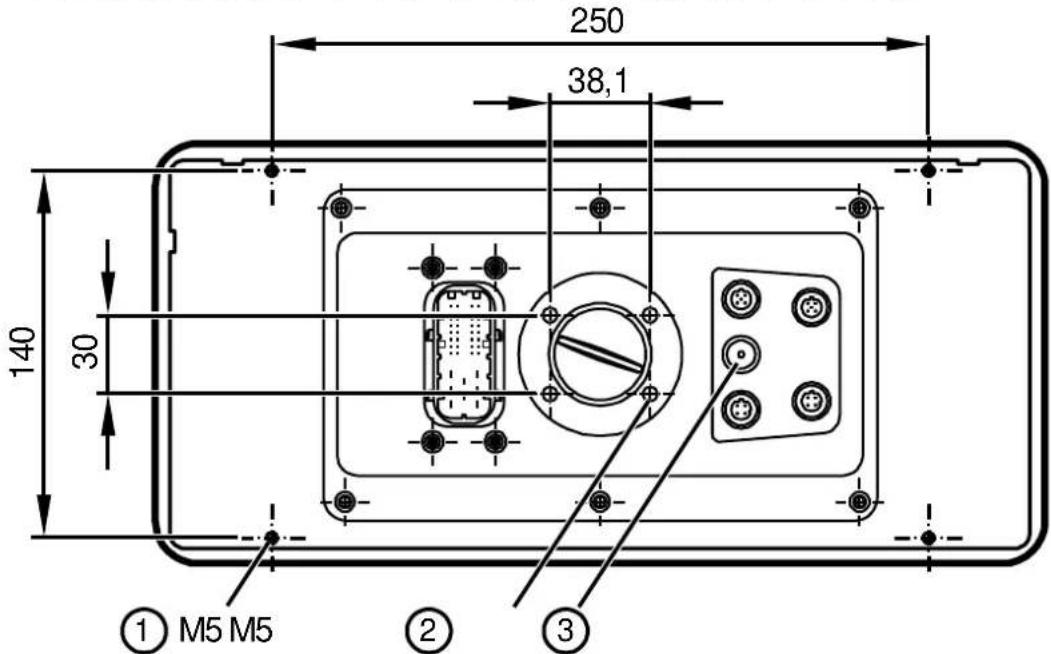

Die Geräterückseite ist für die Verschraubung von Montagezubehör vorbereitet.

1: 4 x M5 Gewindebohrung für Halteprofile des Einbau-Sets
2: 4 x M5 Gewindebohrung für RAM®-Mount-System
3: Druckausgleichselement

ACHTUNG!

Das Gerät ist mit einem Druckausgleichselement ausgestattet. Werden die dazugehörigen Entlüftungskanäle mit elastischen Materialien abgedichtet oder verschlossen, kann dies zur Beschädigung des Geräts führen.

Keine Dichtungsmaterialien im Bereich des Druckausgleichselements verwenden.

4.2.2 Lichtsensor und Status-LED

58548

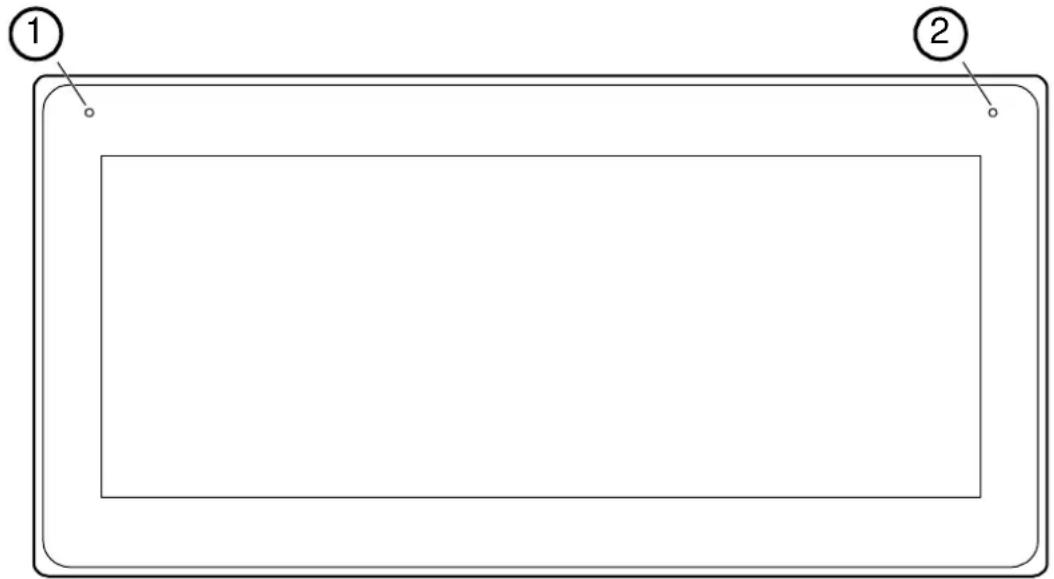

Das Gerät ist mit einem Lichtsensor ausgestattet. Dieser dient zur automatischen Helligkeitsanpassung des Displays und der Bedienelemente an die Umgebungshelligkeit.

1: Lichtsensor
2: Status-LED

▶ Lichtsensor nicht durch bauliche Maßnahmen abdecken.

Die Status-LED zeigt die Betriebszustände des Geräts an.

4.2.3 Gerätetemperatur

58569

Der interne Temperatursensor und der Lichtsensor des Geräts sind durch die Software auslesbar.

Das Gerät erwärmt sich im Wesentlichen durch folgende Faktoren:

• Sonneneinstrahlung
• Umgebungstemperatur
• Einbaubedingungen
• Fremdheizung
  • Stromverbrauch (Displaybeleuchtung u. a.)

Unter anspruchsvollen Betriebsbedingungen tritt eine erhebliche Geräteerwärmung auf. Die Gerätetemperatur darf den maximal zulässigen Wert von 80°C nicht überschreiten.

Die ausgelesenen Werte des internen Temperatursensors und des Lichtsensors können z. B. für folgende Aktionen verwendet werden:

▶ Die maximal zulässige Umgebungstemperatur einhalten (→ Datenblatt).
▶ Displayhelligkeit reduzieren, um die Eigenerwärmung zu verringern
▶ Gerät vor Fremderwärmung (z. B. durch andere Geräte) schützen.
Benutzer vor der Eigenerwärmung und einer bevorstehenden Abschaltung des Displays warnen.
▶ Display abschalten.

ACHTUNG!

Interne Temperatur überschreitet den zulässigen Wert

Fehlfunktion oder Beschädigung des Geräts möglich

▶ Gerätetemperatur reduzieren.
▶ Geeignete Maßnahmen ergreifen, um eine weitere Erwärmung des Geräts zu verhindern.

4.3 Schalttafeleinbau / Schaltschrankeinbau

58549

4.3.1 Sicherheitshinweise für den Schalttafeleinbau / Schaltschrankeinbau

58550

Die Angaben für die Betriebstemperatur gelten gleichermaßen vor und hinter der Einbauebene.

Die Maßangaben für den Schaltschrankausschnitt sind Grundvoraussetzung für Anforderungen an elektrische Sicherheit, Brandschutz und Schutzart des Geräts / Systems. Die Einhaltung der Anforderungen wird dadurch allein aber nicht garantiert. Siehe folgende Sicherheitshinweise. Diese sind bei der Risikobeurteilung durch den Systemersteller zu berücksichtigen (→ Sicherheitshinweise (→ S. 6)).

WARNUNG

Das Gehäuse erfüllt nicht die Anforderungen an Schutzerde. Es kann nur funktionsgeerdet werden.

Elektrischer Schlag möglich bei gefährlich aktiven Spannungen im Schaltschrank hinter der Einbauebene.
Der Systemersteller muss gefährlich aktive Spannungen / Teile hinter der Einbauebene vom Gehäuse des Geräts und seinen Stromkreisen durch doppelte / verstärkte Isolierung (Luft-/Kriechstrecken, feste Isolation) trennen.
Dabei Einzelfehlersicherheit berücksichtigen (z. B. aus Klemme gelöste Einzelader ▶ Kabelbinder verwenden).
▶ Die Verantwortung für die elektrische Sicherheit des Systems liegt beim Systemersteller.

Bei Einbau des Geräts in einen Schaltschrank mit Anforderungen an den Brandschutz gilt:

Bei Einbau gemäß den Angaben in 4.3 erfüllt das Gerät selbst die Anforderungen der IEC (oder DIN EN) 61010-2-201 an ein geschlossenes Gerät für den Schutz gegen das Ausbreiten von Feuer.

WARNUNG

Der Dämpfungsstreifen (Einbau-Set) hat keine Entflammbarkeitsklassifizierung und ist somit kein Flammenhindernis.

Brandschutz für das System möglicherweise nicht gegeben oder eingeschränkt
Der Systemersteller muss abhängig von den Anforderungen seiner Applikation den Brandschutz gegebenenfalls durch externe Maßnahmen sicherstellen.
▶ Die Verantwortung für den Brandschutz des Systems liegt beim Systemersteller.

Die Schutzart des Systems mit eingebautem Gerät kann durch Verwendung des Einbau-Sets nicht garantiert werden. Sie ist abhängig von den Eigenschaften von Schalttafel / Schaltschrank (z. B. Dicke, Material, Oberflächenbeschaffenheit, Verwindungssteifigkeit).

VORSICHT

Anforderungen an Schutzart des Systems mit eingebautem Gerät werden bei Verwendung des Einbau-Sets nicht garantiert.

Schutzart und elektrische Sicherheit möglicherweise beeinträchtigt

Der Systemersteller muss abhängig von den Anforderungen seiner Applikation die Schutzart gegebenenfalls durch externe Maßnahmen sicherstellen.
▶ Die Verantwortung für die Schutzart des Systems mit eingebautem Gerät liegt beim Systemersteller.

4.3.2 Einbau mit Einbau-Set

58551

Das Einbau-Set ermöglicht die waagerechte oder Überkopfmontage des Geräts in einen Schalttafelausschnitt.

Diese Einbauart ist geeignet für Materialstärken von 1 bis 10 mm.

Die zur Montage benötigten Halteprofile, M5 Sechskantmuttern, Unterlegscheiben, M5 Gewindestifte sowie Dämpfungsstreifen liegen dem Einbau-Set bei.

Halteprofile des Einbausets

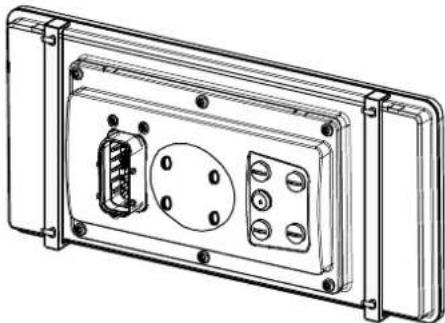

Gerät mit montiertem Einbau-Set

Halteprofile des Einbau-Sets nur gemeinsam mit dem Dämpfungsstreifen einsetzen.

4.3.3 Schalttafelausschnitt

58552

▶ Ausschnitt erstellen.

Schalttafelausschnitt
Toleranzen: ± 0,5 mm

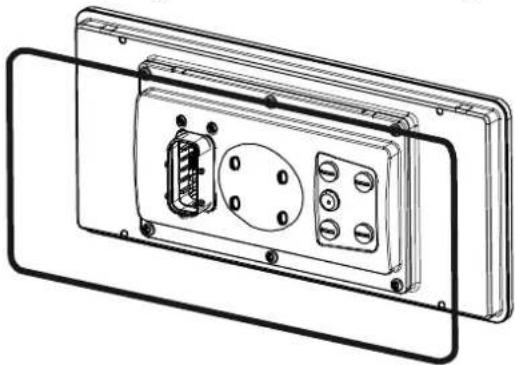

4.3.4 Montageschritte

58553

Gewindestifte in die M5 Gewinde der Geräterückseite schrauben. (→ Aufnahme für Montagezubehör (→ S. 10)
▶ Dämpfungsstreifen auf Gerät anbringen.

▶ Gerät in den Ausschnitt setzen.
▶ Halteprofile von hinten mit dem Gerät verschrauben. Anzugsdrehmoment M5 Sechskantmuttern: 5 ±0,5 Nm

ACHTUNG!

Kontaktkorrosion zwischen den Montageschrauben und Gehäuse.

Beschädigung des Geräts

▶ Kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden.
▶ Verzinkte Schrauben verwenden.
In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und Versiegelung verwenden.

1: M5 Sechskantmuttern und Halteprofile
2: Schalttafelausschnitt
3: Dämpfungsstreifen
4: Gerät mit eingeschraubten Gewindestiften

Einbautiefe A = Gerätetiefe (ca. 54 mm)

Einbautiefe mit aufgesetztem Stecker: ca 78 mm

Halteprofile und Gewindestifte des Einbau-Sets überragen das Gerät nicht.

4.4 Aufbaumontage mit RAM®-Mount-System

58554

Mit den als Zubehör erhältlichen RAM®-Mount Bauteilen kann das Gerät als festmontiertes Standgerät genutzt werden. Zwei Kugelköpfe ermöglichen dabei eine variable Ausrichtung des Geräts.

RAM®-Mount Bauteile
1: Montagearm mit Spannschraube
2: Montageplatte mit Kugelkopf

Gerät mit montiertem RAM®-Mount System

Weitere Informationen zu den verfügbaren RAM®-Mount Bauteilen unter: → www.ifm.com

4.4.1 Montageschritte

58555

▶ Montageplatte mit der Geräterückseite verschrauben.

- Nutzbare M5 Gewindetiefe: ≤ 8 mm

■ Anzugsdrehmoment M5: 5 ±0,5 Nm

Zweite Montageplatte / Kugelkopf des gewählten RAM®-Mount Bauteils gemäß RAM®-Mount Angaben auf geeigneter Fläche verschrauben.

Montageplatte mit Kugelkopf

Bohrmaße

Anzugsdrehmoment: 5 ±0,5 Nm

▶ Spannschraube des Montagearms etwas lösen.
▶ Montagearm auf die Kugelköpfe setzen und Spannschraube anziehen.

4.5 Andere Einbauarten

58556

Zulässige Einbauarten:

• Schalttafeleinbau / Schaltschrankeinbau (→ S. 13)
• Aufbaumontage mit RAM®-Mount-System (→ S. 17)

Alle anderen Einbauarten liegen vollständig in der Verantwortung des Systemerstellers.

5 Elektrischer Anschluss

Inhalt

Generelle Anschlusshinweise ....20

Anschlussbelegung 21

Anschlusszubehör 21

Anschlusstechnik....21

Betriebsspannung und Sicherungen 22

Shield-Anschluss 23

Ethernet-Schnittstellen 24

USB-Schnittstellen....24

58557

▶ Vor Anschluss des Geräts die Anlage spannungsfrei schalten. Das gilt auch für die M12-Steckverbinder.
▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

Berührbare Oberflächen des Geräts sind zu den Stromkreisen isoliert mit Basisisolierung nach IEC 61010-1 (Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstromkreis bis 300 V der Überspannungskategorie II).

GND der Versorgung ist über EMV-Entstörkondensatoren am Shield-Anschluss (Metallgehäuse) des Geräts angeschlossen.

Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen sicherstellen.

5.1 Generelle Anschlusshinweise

Anschlussbelegung der Steckverbinder (→ Datenblatt).

58561

Steckverbinder (Geräterückseite)

1: Versorgung
2: USB0
3: USB1
4: ETH0 (Schnittstelle für Information Technology)
5: ETH1 (Schnittstelle für Operational Technology)

ACHTUNG!

Falscher Anschluss kann zur Beschädigung des Geräts führen.

▶ Sicherheitshinweise beachten.

ACHTUNG!

Der Kurzschluss-/Verpolungsschutz des Geräts gilt für die Anschlüsse der Betriebsspannung. Ein Kurzschluss zwischen der Betriebsspannung VBB+ und USB kann zur Beschädigung des Geräts führen.

▶ Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät wegführen.
▶ Alle abgehenden Kabel nach 200 mm mit einer geeigneten Zugentlastung versehen.

Maximale Kabellängen:

• USB ≤ 1,8 m
• Ethernet ≤ 25 ~m

5.2 Anschlussbelegung

Anschlussbelegung ( Datenblatt)

58558

An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist werden.

Unbelegte Steckerpins müssen mit Einzeladerabdichtungen versehen werden.

5.3 Anschlusszubehör

58559

Das Gerät wird ohne Anschlusszubehör geliefert.

Es steht folgendes Anschlusszubehör zur Verfügung:

• E70450, Anschlussleitung mit Steckverbindung / M12
• E70451, Anschlussleitung mit Steckverbindung / 2 Einzeladern
• EC2099, USB-Verbindungskabel USB-Typ-A Buchse / M12

Informationen zum verfügbaren Zubehör unter: → www.ifm.com

5.4 Anschlusstechnik

58560

Alle Hinweise zur Anschlusstechnik vollständig beachten.

▶ Geräteaufdruck beachten.
▶ M12-Stecker mit vergoldeten Kontakten verwenden.
▶ Die M12-Anschlussteile im Gerät entsprechen den Dichtigkeitsanforderungen der Norm EN 61076-2-101. Für die Einhaltung der Schutzart dürfen nur nach dieser Norm zertifizierte Kabel verwendet werden.
▶ M12-Stecker bei der Montage senkrecht aufsetzen, damit die Überwurfmutter nicht das Gewinde beschädigt.
▶ M12-Stecker mit den Buchsen verschrauben. Anzugsdrehmoment: 1,3 ±0,1 Nm
Nicht belegte Buchsen mit Schutzkappen versehen (im Lieferumfang enthalten). Anzugsdrehmoment: 1,3 ±0,1 Nm
40-poligen Gerätestecker mit Einzeladerabdichtung verwenden, um Schutzart IP 65 sicherzustellen.

▶ Bei selbst konfektionierten Kabeln die Dichtigkeit sicherstellen.
Bei der Verwendung selbstkonfektionierter Kabel mit 40-poligem Gerätestecker nur die Pins 119,121, 114 (VBB+) und Pin 120 (VBB-) kontaktieren. Alle anderen Pins müssen frei bleiben.
▶ Die Pins 119, 121 und 114 der Versorgung VBB+ immer gemeinsam anschließen (Anschlussleitungen des ifm-Zubehörs sind entsprechend belegt).
▶ Nicht genutzte Kabelenden isolieren.

Anschlussstecker nur bei getrennter Versorgungsspannung anschließen. "Hot-Plugging" ist nicht zulässig.

Am USB-Typ-A Stecker des angeschlossenen M12 Adapters ist "Hot-Plugging" zulässig.

▶ Für den Ethernet-Anschluss Kabel min. der Kategorie 5 (Cat 5) verwenden.

5.5 Betriebsspannung und Sicherungen

58959

Der Verpolschutz des Geräts beruht auf der schnellen Abschaltung der vorgeschalteten Sicherungen durch den im Verpolungsfall anliegenden Überstrom.

▶ Zum Schutz des Geräts die Betriebsspannung absichern.

Bezeichnung	Stecker	Betriebsspannung	Sicherung Nennwert	erforderliche Auslösecharakteristik
VBB	Pin 119	20...32 V	▪ 3 A (KFZ-Flachstecksicherung)▪ 2,5 A (5x20-Sicherung)	T_fuse ≤ 120 s bei max. 6,25 A
	Pin 121
	Pin 114

▶ Alternativ das Gerät aus einem Limited-Energy-Stromkreis nach IEC 61010-1 oder aus einem Class-2-Stromkreis nach UL1310 versorgen.

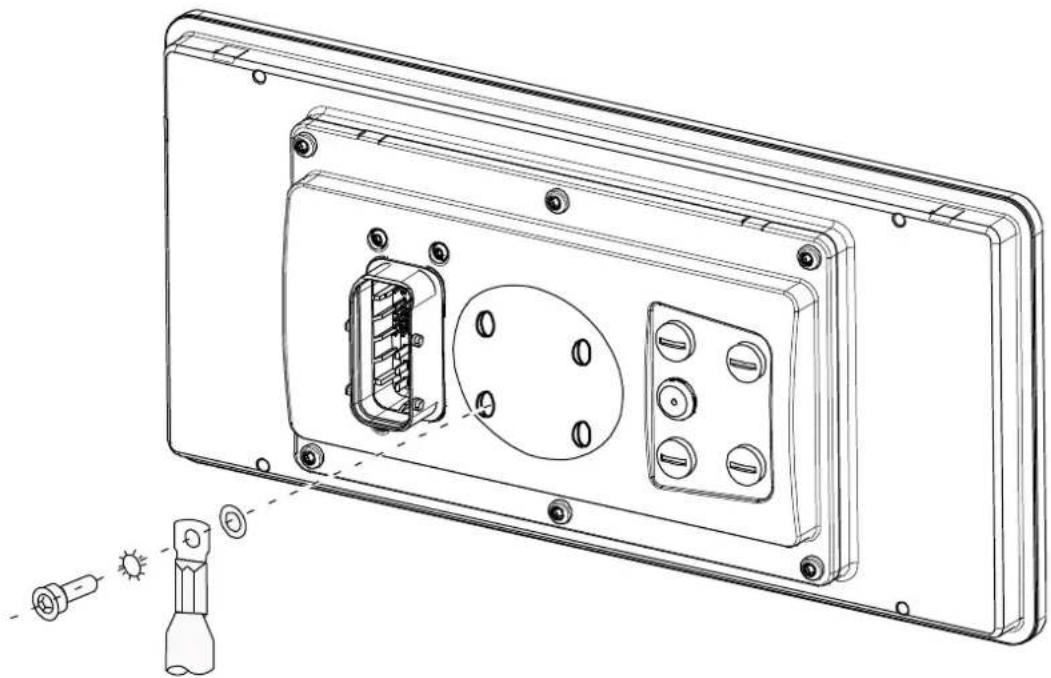

5.6 Shield-Anschluss

58562

Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und den sicheren Betrieb des Geräts sicherzustellen, das Gehäuse auf kürzestem Weg mit GND der Versorgung verbinden.

▶ Verbindung zwischen Gerät und Anlagenmasse mit vorgesehener Schraube für RAM®-Mount-Montage herstellen. Wenn möglich, Gewinde neben dem 40-poligen AMP-Steckverbinder verwenden.

Um eine Kontaktkorrosion am Shield-Anschluss des Gehäuses zu vermeiden, kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden!

In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und Versiegelung verwenden.

5.7 Ethernet-Schnittstellen

58563

Kommunikationsschnittstellen sind untereinander, zu den anderen Stromkreisen und zu berührbaren Oberflächen des Geräts isoliert mit Basisisolierung nach IEC 62368-1 (Sekundärstromkreis mit max. Betriebsspannung (→ Datenblatt), abgeleitet von Netzstromkreis bis 300 V der Überspannungskategorie II).

Sie sind definiert als ES1-Stromkreise.

▶ Geschirmtes CAT5-Kabel verwenden.

■ STP (Shielded Twisted Pair), gem. EIA/TIA-568
- Länge max. 25 m

Die maximale Kabellänge ist z.B. abhängig von der Bus-Topologie, der gewählten Betriebsart (10/100 MBits/s) oder von der Qualität der Steckverbindungen.

▶ Geschirmte Steckergehäuse verwenden und Schirm des Ethernet-Kabels am Steckergehäuse auflegen.
▶ Ethernet-Kabel nicht parallel zu stromführenden Leitungen verlegen.

Störungen durch Fremdeinwirkung

Defekte oder mangelhafte Funkentstörungen an anderen elektrischen Einrichtungen, wie z.B. Umrichtern sowie Spannungsschwankungen durch das Zu-/Abschalten hoher elektrischer Lasten können zu Störungen der Datenübertragung führen.

5.8 USB-Schnittstellen

58564

Anschlussbelegung ( Datenblatt)

Diese USB-Schnittstelle wird über eine Verbindung zu einem USB-Steckverbinder geführt (Art.-No: EC2099). Sie dient zum Anschluss von USB 2.0-Geräten.

Die Versorgung externer USB-Geräte über die USB-Schnittstelle ist gegen Überlast geschützt. Maximaler Dauerstrom: 500 mA

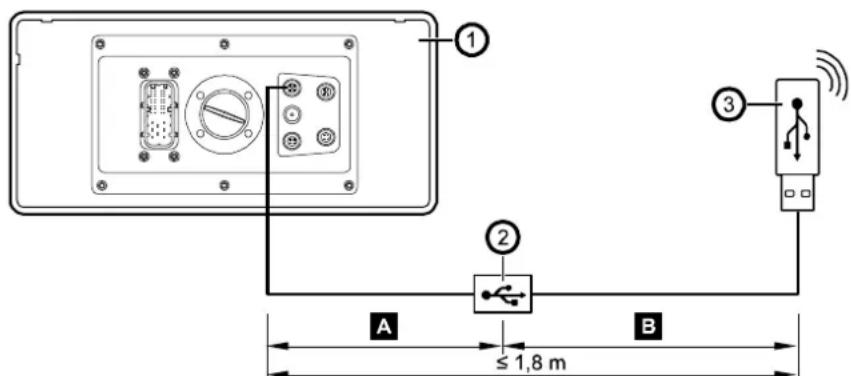

USB-Verbindung über M12-Steckverbinder

1: AE1300
2: USB-Steckverbinder
3: USB-Gerät, z.B. LTE-Stick

A

Dauerhafte Verbindung: Gerät – USB-Steckverbinder

▶ Vorkonfektioniertes Kabel verwenden. (M12-Stecker, B-codiert auf USB-Buchse, Typ A, wasserdicht, Kabellänge 1,5 m, Adern verdrillt und geschirmt)
Bei der Eigenkonfektionierung nur Kabel gemäß USB 2.0-Spezifikation verwenden. Länge "B" möglichst kurz halten und den USB-Steckverbinder in unmittelbare Nähe zum Gerät positionieren. Länge "B" beeinflusst wesentlich die Qualität der USB-Datenübertragung.

B

Anschlusskabel mit der Bezeichnung "Full Speed/High Speed" verwenden (= USB-Anschlusskabel mit verdrillten und geschirmten Adern gemäß USB 2.0-Spezifikation).

▶ Verbindung nicht aus mehreren USB-Anschlusskabeln herstellen.

5.8.1 Kurzschlussschutz

58565

ACHTUNG!

Die USB-Schnittstelle (M12-Steckverbinder) ist nicht geschützt gegen Kurzschluss mit einer spannungsführenden Leitung außerhalb folgender Spannungsbereiche:

• +5 V DC -0,3...6,0 V DC (Pin 1)
- -Data -0,3...3,6 V DC (Pin 2)
• +Data -0,3...3,6 V DC (Pin 3)
• ID -0,3...3,6 V DC (Pin 4)

Ein Kurzschluss hat die Zerstörung der USB-Schnittstelle zur Folge.

6 Inbetriebnahme

Inhalt

Erste Schritte 26

Benötigte Dokumentationen 26

15844

6.1 Erste Schritte

58954

▶ Betriebsspannung des Geräts einschalten.

Nach dem Einschalten des Geräts wird für ca. 10-15 Sekunden das Startbild gezeigt. Während dieser Zeit läuft im Hintergrund der Bootvorgang.
Nach dem Booten wird automatisch die gespeicherte Boot-Applikation geöffnet.

Im Auslieferungszustand ist auf dem Gerät eine Demo-Applikation gespeichert. Die Demo-Applikation zeigt die aktuellen IP-Einstellungen der Ethernet-Schnittstellen. Der Anwender kann mit der Demo-Applikation die IP-Einstellungen der Ethernet-Schnittstellen ändern.

ifm edgeController - Ethernet setup

ETH 0 (OT):

Der Anwender kann die Demo-Applikation durch eine nutzerspezifische Applikation ersetzen (→ Programmierhandbuch AE1300).

6.2 Benötigte Dokumentationen

58956

Zur Inbetriebnahme und Programmierung des Geräts werden folgende Dokumente benötigt:

• Betriebsanleitung AE1300
• Programmierhandbuch AE1300
- Datenblatt

Die Dokumente stehen als Download-File im Internet zur Verfügung: → www.ifm.com

7 Einstellungen

Inhalt

Recovery-Modus 28

Setup-Modus 32

59907

7.1 Recovery-Modus

Inhalt

Recovery-Modus starten	28
Laufzeitsystem aktualisieren	28
Datensicherung wiederherstellen	29
Ethernet-Schnittstellen konfigurieren	30
Recovery-Modus beenden	31

7.1.1 Recovery-Modus starten

60982

Der Anwender kann den Recovery-Modus über den Setup-Modus starten.

Um den Recovery-Modus zu starten:

▶ Gerät im Setup-Modus starten ( Setup-Modus starten ( S. 32)).
Zum Recovery-Modus wechseln (→ Recovery-Modus starten (→ S. 43)).

edgeGateway startet im Recovery-Modus.

Der Recovery-Modus bietet Zugriff auf folgende Funktionen:

Schaltfläche	Beschreibung
[UPDATE FROM FILE]	→Laufzeitsystem aktualisieren (→S.28)→Datensicherung wiederherstellen (→S.29)
[NETWORK SETUP]	→Ethernet-Schnittstellen konfigurieren (→S.30)
[RESTART]	→Recovery-Modus beenden (→S.31)

7.1.2 Laufzeitsystem aktualisieren

59856

ACHTUNG

Eine Unterbrechung des Update-Vorgangs kann zu einem Verlust der auf dem Gerät gespeicherten Anwenderdaten führen.

Gefahr von Datenverlust

▶ Den Update-Vorgang nicht unterbrechen.
▶ Während des Update-Vorgangs die Spannungsversorgung nicht unterbrechen.

▶ Eine der folgenden Optionen wählen:
- Laufzeitsystem per USB-Schnittstelle aktualisieren (→ S. 29)
• Laufzeitsystem per Webbrowser aktualisieren (→ S. 29)

Laufzeitsystem per USB-Schnittstelle aktualisieren

59857

Voraussetzungen:

• Neues Laufzeitsystem wurde heruntergeladen (→ www.ifm.com).
• Laufzeitsystem-Datei (*.swu) wurde entpackt und auf USB-Speicher kopiert.
• USB-Speicher ist mit dem Gerät verbunden.
  • Recovery-Modus ist gestartet ( Recovery-Modus starten ( S. 28)).
  ▶ Auf [INSTALL FROM FILE] klicken.

  Dateibrowser erscheint.
  ▶ Laufzeitsystem-Datei (*.swu) wählen.
  ▶ Auf [OPEN] klicken, um die Aktualisierungsvorgang zu starten.
  Recovery-Modus aktualisiert das Laufzeitsystem des Geräts.
  Display zeigt Statusmeldungen.

Wenn erfolgreich:

Display zeigt Statusmeldung "Success!".

▶ Auf [RESTART] klicken, um das Gerät neu zu starten.

Laufzeitsystem per Webbrowser aktualisieren

59858

Voraussetzungen:

• Neues Laufzeitsystem wurde heruntergeladen (→ www.ifm.com).
• Laufzeitsystem-Datei (*.swu) wurde entpackt und im Dateisystem des Rechners gespeichert.
• Rechner ist mit Ethernet-Schnittstelle ETH0 oder ETH1 des Geräts verbunden.
• Gerät und Rechner sind Teilnehmer des gleichen IP-Netzwerksegments (→ Ethernet-Schnittstellen konfigurieren (→ S. 30)).

• Recovery-Modus ist gestartet.
▶ Auf Rechner: Webbrowser starten.
▶ Folgende Adresse aufrufen: http://:8080 (z.B. http://192.168.178.35:8080)

Webseite des Recovery-Modus erscheint.
▶ Laufzeitsystem-Datei per Drag&Drop auf Bereich ziehen.
Aktualisierungsvorgang startet automatisch.
Recovery-Modus aktualisiert das Laufzeitsystem des Geräts.
Display zeigt Statusmeldungen.

Wenn erfolgreich:

Display zeigt Statusmeldung "Success!".

▶ Auf [RESTART] klicken, um das Gerät neu zu starten.

7.1.3 Datensicherung wiederherstellen

60300

Der Anwender kann im Setup-Modus eine Datensicherung erstellen ( Datensicherung erstellen ( S. 36)). Die Wiederherstellung der Datensicherung (*.swu) erfolgt über die Funktion der Laufzeitaktualisierung.

Voraussetzungen:

• Auf dem Gerät ist in gültiges Laufzeitsystem installiert.
  • Recovery-Modus ist gestartet.
  ▶ Datensicherung wiederherstellen (→ Laufzeitsystem aktualisieren (→ S. 28)).

7.1.4 Ethernet-Schnittstellen konfigurieren

59860

Um das Laufzeitsystem über ein Netzwerk zu akzualisieren, muss das Gerät in das entsprechende Ethernet-Netzwerk eingebunden sein.

Werkseitig eingestellte IP-Parameter der Ethernet-Schnittstellen ETH0 und ETH1: → Werkseinstellungen (→ S. 44)

▶ Eine der folgenden Optionen wählen:

• Ethernet-Schnittstellen manuell konfigurieren (→ S. 30)
• Ethernet-Schnittstelle per DHCP konfigurieren (→ S. 30)

Ethernet-Schnittstellen manuell konfigurieren

59903

Voraussetzungen:

• Recovery-Modus ist gestartet.
▶ Auf [NETWORK SETUP] klicken.

Konfigurationsbildschirm erscheint.
In Übersichtstabelle die gewünschte Ethernet-Schnittstelle wählen (ETH0 oder ETH1).
Felder zeigen die aktuell gültigen IP-Einstellungen der Ethernet-Schnittstelle.
▶ IP-Parameter manuell einstellen.
▶ Auf [APPLY] klicken, um die geänderten Einstellungen zu aktiveren.
Ethernet-Schnittstelle besitzt gültige IP-Parameter.
▶ Auf [CANCEL] klicken, um den Konfigurationsbildschirm zu verlassen.

Ethernet-Schnittstelle per DHCP konfigurieren

59904

Um die Ethernet-Schnittstellen per DHCP zu konfigurieren, muss im Netzwerk ein DHCP-Server aktiv sein.

Voraussetzungen:

• Recovery-Modus ist gestartet.
- Ethernet-Schnittstelle des Geräts ist mit IT-Netzwerk verbunden.
▶ Auf [NETWORK SETUP] klicken.

Konfigurationsbildschirm erscheint.
In Übersichtstabelle die gewünschte Ethernet-Schnittstelle wählen (ETH0 oder ETH1).
Felder zeigen die aktuellen IP-Einstellungen der Ethernet-Schnittstelle.
▶ [DHCP] aktivieren, um IP-Parameter per DHCP einzustellen.
▶ Auf [APPLY] klicken, um die geänderten Einstellungen zu aktivieren.
Ethernet-Schnittstelle bezieht IP-Parameter von DHCP-Server.
Ethernet-Schnittstelle besitzt gültige IP-Parameter.
▶ Auf [CANCEL] klicken, um den Konfigurationsbildschirm zu verlassen.

7.1.5 Recovery-Modus beenden

59859

Voraussetzungen:

• Recovery-Modus ist gestartet.
▶ Auf [RESTART] klicken.

Gerät startet neu.

Wenn eine Applikation auf dem Gerät gespeichert ist:

Applikation startet automatisch.

Wenn keine Applikation auf dem Gerät gespeichert ist:

Recovery App startet automatisch.

7.2 Setup-Modus

Inhalt

Setup-Modus starten 32

Applikation starten 33

Setup-Hauptmenü anzeigen....34

Verbindungen konfigurieren 35

Datensicherung erstellen....36

System konfigurieren....38

Geräteinformationen anzeigen 42

USB-Stick sicher entfernen 42

Setup-Hauptmenü verlassen....43

Recovery-Modus starten 43

Gerät neu starten....43

60011

7.2.1 Setup-Modus starten

60054

Im Auslieferungszustand ist eine Beispielapplikation auf dem Gerät gespeichert. Das Gerät führt diese Applikation nach dem Start automatisch aus.

Um die Beispielapplikation vom Gerät zu löschen:

▶ In CODESYS ein Projekt erstellen.
▶ Mit dem Gerät verbinden.
▶ Mit Befehl "Reset Ursprung" die aktive Applikation auf dem Gerät löschen.
▶ Gerät neu starten.

Gerät startet im Setup-Modus.

Wenn auf dem Gerät keine gültige CODESYS-Applikation gespeichert ist, startet das Gerät automatisch im Setup-Modus.

▶ Gerät einschalten.
Dazu müssen Klemme 15 und Klemme 30 beide an VBB liegen.

Gerät startet im Setup Modus.

Um den Setup-Modus unabhängig von der installierten Applikation direkt zu starten:

Voraussetzungen:

• Anwender hat Zugriff auf Pin SERVICE0 (→ Datenblatt)
  ▶ Gerät vom Stromkreis trennen.
  ▶ Folgende Aktionen gleichzeitig ausführen:
  ■ Klemme SERVICE0 auf VBB legen.
• Gerät wieder einschalten. Dazu müssen Klemme 15 und Klemme 30 beide an VBB liegen.

Gerät startet im Setup-Modus.

Startseite des Setup-Modus erscheint.

Bedienhinweise

60297

Setup: Zugriff bei aktivem Passwortschutz

60298

Ist der Passwortschutz des Geräts aktiviert, muss der Bediener das korrekte Passwort eingeben, um Zugriff auf die Funktionen des Setup-Menüs zu erhalten.

Voraussetzungen:

• Setup-Modus ist aktiv.
  • Passwortschutz ist aktiviert.
  ▶ Auf [Launch Setup] klicken.

  Bildschirm zeigt Eingabemaske für Passwort.
  ▶ Korrektes Passwort eingeben.
  Startseite des Setup-Modus erscheint.

▶ Optional: Auf klicken, um das eingegebene Passwort zur Kontrolle anzuzeigen.

▶ Auf klicken, um das eingegebene Passwort zu bestätigen.

Bediener hat uneingeschränkten Zugriff auf alle Setup-Funktion.

Das Zugriffsrecht auf die Funktionen des Setup-Menüs gilt nur solange, bis der Nutzer das Setup-Menü verlässt.

7.2.2 Applikation starten

60309

Über die Startseite des Setup-Modus kann der Anwender die auf dem Gerät gespeicherte Boot-Applikation starten.

Voraussetzungen:

• Gerät ist im Setup-Modus.
  ▶ Auf [Start Application] klicken.

  Die auf dem Gerät gespeicherte Boot-Applikation wird gestartet.

Kann das Gerät keine Boot-Applikation finden, bleibt der Bildschirm schwarz.

▶ Gerät neu starten.

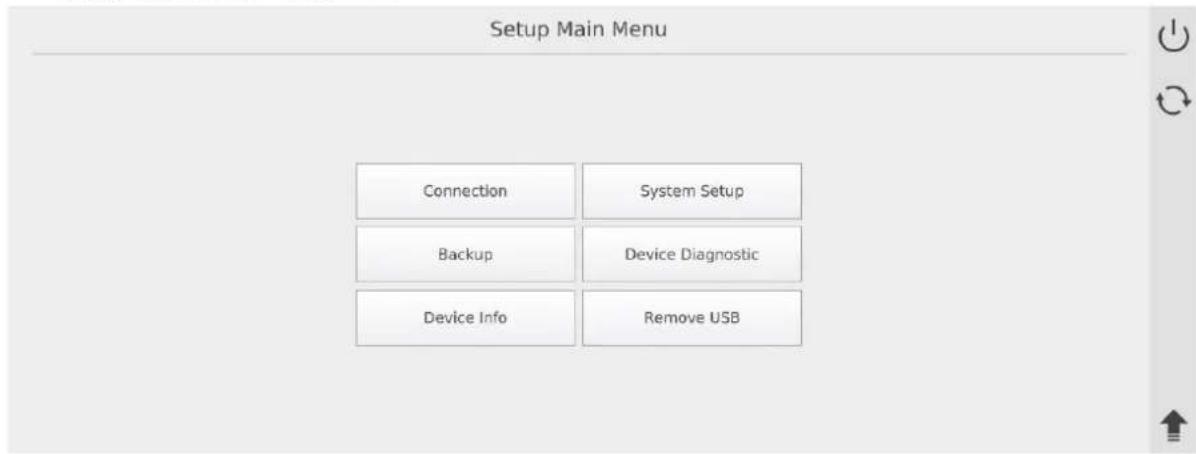

7.2.3 Setup-Hauptmenü anzeigen

60303

Voraussetzungen:

• Gerät ist im Setup-Modus.
  ▶ Auf [Launch Setup] klicken.

  Display zeigt Setup-Hauptmenü:

Symbol / Schaltfläche	Beschreibung
[Connection]	Ethernet-Schnittstellen konfigurieren (→ S. 35)
[Backup]	Datensicherung erstellen (→ S. 36)
[System Setup]	System konfigurieren (→ S. 38)
[Device Info]	Geräteinformationen anzeigen (→ S. 42)
[Remove USB]	USB-Stick sicher entfernen (→ S. 42)
	Gerät neu starten
	Setup-Hauptmenü verlassen (→ S. 43)
	Recovery-Modus starten (→ S. 43)

Die Einstellungen im Menü [Device Diagnostic] haben keine Auswirkung auf die Funktion des Geräts.

7.2.4 Verbindungen konfigurieren

60304

Voraussetzungen:

• Setup-Hauptmenü ist aktiv.
  ▶ Auf [Connection] klicken.

Menüseite zeigt verfügbare Optionen:

• Ethernet-Schnittstellen konfigurieren (→ S. 35)
• Netzwerkdenste wählen (→ S. 36)

Ethernet-Schnittstellen konfigurieren

60057

Voraussetzungen:

• Menüseite [Connection] ist aktiv.
  ▶ [LAN & Ethernet]

  Menübild zeigt aktuelle IP-Einstellungen der Ethernet-Schnittstellen ETH0 und ETH1.

Das Gerät kann nicht mit aktivem Bridge-Modus genutzt werden.

▶ [Bridge Mode] deaktivieren.

Verfügbare Optionen:

• IP-Einstellungen per DHCP konfigurieren (→ S. 35)
• IP-Einstellungen manuell konfigurieren (→ S. 35)

IP-Einstellungen per DHCP konfigurieren

60059

Voraussetzungen:

• Menüseite [Connection] wurde gewählt.
• Ein DHCP-Server für die automatische IP-Konfiguration ist aktiv.
  ▶ Gewünschte Ethernet-Schnittstelle wählen.
  ▶ [DHCP Mode] aktivieren.

  DHCP-Server konfiguriert die IP-Einstellungen der Ethernet-Schnittstelle.
  IP-Einstellungen werden angezeigt.

IP-Einstellungen manuell konfigurieren

60060

Voraussetzungen:

• Menüseite [Connection] wurde gewählt.
  ▶ Gewünschte Ethernet-Schnittstelle wählen.
  ▶ [DHCP Mode] deaktivieren.
  ▶ In [IP Address] die IP-Adresse eingeben.
  ▶ In [Netmask] die Netzwerkmaske eingeben.
  In [Gateway] die IP-Adresse des Netzwerk-Gateways eingeben.
  ▶ Auf [APPLY] klicken, um die Änderungen zu speichern.

  Die neuen IP-Einstellungen sind aktiv.

Netzwerkdenste wählen

60305

Voraussetzungen:

• Menüseite [Connection] ist aktiv.
  ▶ Auf [Network Services] klicken.

  Menüseite zeigt verfügbare Netzwerkdienste.

Dienst	Beschreibung
TELNET	Dienst für den nicht-sicheren Zugriff auf die Konsole des Geräts
FTP	Dienst für nicht-sichere Übertragung von Dateien
SSH/SCP	Dienste für den sicheren Zugriff auf die Konsole des Geräts und für die sichere Übertragung von Dateien
NTP	Dienst für die automatische Zeitsynchronisation
NTP-Server-Adressen	Liste mit NTP-Server-Adressen für die Zeitsynchronisation

Die Aktivierung / Deaktivierung des NTP-Dienstes hat keine Auswirkungen auf die Systemzeit. Es gilt die manuell eingestellte Systemzeit.

▶ Benötigte Netzwerkdenste aktivieren.

Gewählte Netzwerkdenste sind aktiviert.
▶ Nicht benötigte Netzwerkdienste deaktivieren.
Gewählte Netzwerkdienste sind deaktiviert.
▶ Optional: Zusätzliche Server für die Adressauflösung eingeben.
Angezeigte Server werden für Adressauflösung genutzt.
▶ Auf klicken, um auf die übergeordnete Menüseite zu wechseln.

7.2.5 Datensicherung erstellen

60061

Voraussetzungen:

• Setup-Hauptmenü ist aktiv.
  ▶ [Backup]

  Menüseite zeigt verfügbare Optionen.
  ▶ Die zu sichernden Daten und Einstellungen wählen:

Name	Beschreibung
[Retain Memory]	Daten, die im FLASH-Speicher des Geräts gespeichert sind
[Ethernet Settings]	Einstellungen der Ethernet-Schnittstellen
[Brightness Setting]	Helligkeitseinstellungen
[Screen Orientation Setting]	Einstellungen der Displayausrichtung (Rotation)

▶ Auf klicken, um die gewählten Daten zu speichern.

Fenster [USB Select] erscheint.
▶ USB-Stick wählen und auf klicken, um den Backup-Vorgang zu starten.
Die Daten werden auf den USB-Stick übertragen.
Die Daten werden in einer Datei (*.swu) gespeichert.

Menüseite zeigt den Speicher-Fortschritt grafisch an.
Nach Beendigung des Backups erscheint eine Meldung, ob das Backup erfolgreich war.

Das Backup (*.swu) kann im Recovery-Modus wiederhergestellt werden.

→ Laufzeitsystem aktualisieren (→ S. 28)

7.2.6 System konfigurieren

60062

Voraussetzungen:

• Setup-Hauptmenü ist aktiv.
  ▶ [System Setup]

  Menüseite zeigt verfügbare Optionen:

Schaltfläche	Beschreibung
[Date and Time]	Zeitzone einstellen (→ S. 38)Systemzeit einstellen (→ S. 38)
[Password]	Passwortschutz aktivieren / deaktivieren (→ S. 39)Password ändern (→ S. 40)
[Boot Screen]	Startbild ändern (→ S. 40)
[Display Brightness]	Display-Helligkeit einstellen (→ S. 41)
[Display Orientation]	Display-Ausrichtung einstellen (→ S. 41)
[Touch Configuration]	Touchscreen konfigurieren (→ S. 41)

Zeitzone einstellen

60065

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Date and Time]
  ▶ Registerkarte [Time Zone] wählen.

  Menüseite zeigt die aktive Zeitzone.
  Menüseite zeigt die aktuelle Zeit der aktiven Zeitzone (Datum, Uhrzeit).
  ▶ Aus Liste die gewünschte Zeitzonen-Kategorie wählen.
  ▶ Aus Liste die gewünschte Zeitzone wählen.
  Gewählte Zeitzone ist aktiv.
  Menüseite zeigt die aktuelle Zeit der gewählten Zeitzone (Datum, Uhrzeit).
  ▶ Auf klicken, um Menüseite zu verlassen.

Systemzeit einstellen

60064

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Date and Time]
  ▶ Registerkarte [System Time] wählen.

  Menüseite zeigt aktuelle Systemzeit (Datum, Uhrzeit).
  Menüseite zeigt aktuelle Zeitzone.
  ▶ Auf Eingabefeld klicken, dessen Wert geändert werden soll.
  Bildschirmtastatur erscheint.
  ▶ Wert wie gewünscht ändern.
  ▶ Handlungsschritte wiederholen, um zusätzliche Werte zu ändern.
  Alle Felder zeigen die gewünschten Werte.
  ▶ Auf klicken, um die geänderten Werte zu speichern.

Geänderte Systemzeit des Geräts ist gültig.
▶ Auf klicken, um Menüseite zu verlassen.

Passwortschutz aktivieren / deaktivieren

60069

Im Auslieferungszustand ist der Passwortschutz für das Setup-Menü deaktiviert.

Wird der Passwortschutz nach der Erstinbetriebnahme aktiviert, gilt zunächst das werkseitig gesetzte Passwort: pdm3

Um einen wirksamen Schutz zu gewährleisten, das werkseitig gesetzte Passwort ändern! Die Programmiersoftware CODESYS kann auch bei aktiviertem Passwortschutz uneingeschränkt auf das im Gerät gespeicherte IEC-Projekt zugreifen.

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Password]

  Menüseite zeigt verfügbare Optionen.
  ▶ [Enable Password] aktivieren, um den Passwortschutz zu aktivieren.

ODER

▶ [Enable Password] deaktivieren, um den Passwortschutz zu deaktivieren.

Passwortabfrage nach dem zuletzt gültigen Passwort erscheint.
▶ Korrektes Passwort eingeben.
▶ Optional: Auf klicken, um das eingegebene Passwort zur Kontrolle anzuzeigen.

▶ Auf klicken, um Eingabe zu bestätigen.

Passwortschutz ist aktiviert / deaktiviert.
Bildschirm zeigt Statusmeldung.

Der Passwortschutz ist erst wirksam beim nächsten Aufruf des Setup-Menüs.

▶ Zur Setup-Startseite wechseln.
▶ Auf klicken, um das Setup zu verlassen.

Startseite des Setup-Modus erscheint.
▶ Auf [Launch Setup] klicken, um das Setup zu starten.
Passwortschutz ist wirksam.

Passwort ändern

60070

Bei Verlust des Passworts muss ein Recovery Update durchgeführt werden.

▶ Laufzeitsystem des Geräts neu installieren (→ Laufzeitsystem aktualisieren (→ S. 28)).
▶ Gesicherte Daten wiederherstellen ( Laufzeitsystem aktualisieren ( S. 28)).

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Password]
  ▶ Auf [Change Password] klicken.

  Menüseite zeigt Eingabefeld und Bildschirmtastatur.
  ▶ Aktuelles Passwort eingeben.
  ▶ Auf klicken, um Eingabe zu bestätigen.
  ▶ Neues Passwort eingeben.
  ▶ Auf klicken, um Eingabe zu bestätigen.
  ▶ Passwort-Eingabe wiederholen.
  ▶ Auf klicken, um Eingabe zu bestätigen.
  Neues Passwort ist aktiv.
  Menüseite zeigt Erfolgsmeldung.
  ▶ Auf klicken, um die Menüseite zu verlassen.

Startbild ändern

60067

Informationen zur Bilddatei:

• Bildformat: BMP 24 Bit Version 3 (RLE-Kompression ist erlaubt)
• Max. Bildgröße: Auflösung des Displays →Datenblatt
• Groß-/ Kleinschreibung bei Pfad und Dateiname beachten. Linux ist case sensitive.
• Neue Datei mit dem CODESYS-Filebrowser auf das Gerät übertragen.

Voraussetzungen:

• Bilddatei ist auf Gerät oder USB-Stick gespeichert.
• Optional: USB-Stick mit Bilddatei ist mit Gerät verbunden.
• Menüseite [System Setup] ist aktiv.

▶ [Boot Screen]

Menüseite zeigt aktuelles Startbild.

▶ Optional: Auf klicken, um aktuellen Startbildschirm in Originalgröße zu zeigen,

▶ Auf klicken.

Datei-Browser erscheint.

▶ Mit den Speicherort der Bilddatei wählen.

▶ Bilddatei markieren.

▶ Auf klicken, um die Auswahl zu bestätigen.

Gerät lädt gewählte Bilddatei.

Menüseite zeigt das neue Startbild.

Display-Helligkeit einstellen

60068

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Display Brightness]

  Menüseite zeigt aktuelle relative Helligkeit des Bildschirms (in %).
  ▶ Mit Slider den gewünschten Wert einstellen.
  ▶ Auf klicken, um den eingestellten Wert zu prüfen.
  ▶ Auf klicken, um den eingestellten Wert zu speichern.
  Bildschirm arbeitet mit gewählter Bildschirmhelligkeit.

Display-Ausrichtung einstellen

60066

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Display Orientation]

  Menüseite zeigt verfügbare Optionen für die Darstellung des Display-Inhalts.
  ▶ Auf gewünschte Option klicken.
  Setup informiert über notwendigen Neustart.
  ▶ Auf [Yes] klicken, um die gewählte Option zu aktivieren.
  Gerät startet neu.
  Gewählte Display-Ausrichtung ist wirksam.

ODER

▶ Auf [No] klicken, um die gewählte Option zu widerrufen.

Menüseite zeigt verfügbare Optionen für die Darstellung des Display-Inhalts.

Touchscreen konfigurieren

60277

Voraussetzungen:

• Menüseite [System Setup] ist aktiv.
  ▶ [Touch Configuration]

  Menüseite zeigt folgende Einstellmöglichkeiten.

Name	Beschreibung
[Water optimized (default)]	optimiert für die Bedienung bei Nässe
[Glove optimized]	optimiert für die Bedienung mit Handschuhen

▶ Gewünschte Optionen aktivieren.
▶ Auf drücken, um die Änderungen zu speichern.

Gewählte Optionen sind aktiv.

7.2.7 Geräteinformationen anzeigen

60056

Voraussetzungen:

• Setup-Hauptmenü ist aktiv.
  ▶ [Device Info]

  Menüseite zeigt folgende Informationen:

Name	Beschreibung
[Firmware]	Firmware-Version
[Serial Number]	Seriennummer des Geräts
[MAC Address]	MAC-Adressen der Ethernet-Schnittstellen
[External Voltage (supply clamp 15)]	Wert der anliegenden Versorgungsspannung an Klemme 15 in mV
[Internal Voltages]	Interne Spannungswerte
[Board Temperature]	Temperatur auf der Platine
[CPU Core Temperature]	CPU-Kerntemperatur
[Memory Usage Harddisk]	Speichergröße / Belegter Speicher

7.2.8 USB-Stick sicher entfernen

60055

Voraussetzungen:

• Setup-Hauptmenü ist aktiv.
  ▶ [Remove USB]

  Menüseite zeigt die mit dem Gerät verbundenen USB-Sticks.
  ▶ Auf klicken.

USB-Speicher wird aus dem Dateisystem abgemeldet (unmount).
USB-Speicher kann sicher von USB-Schnittstelle getrennt werden.

7.2.9 Setup-Hauptmenü verlassen

60275

Voraussetzungen:

• Setup-Hauptmenü ist aktiv (→ Setup-Hauptmenü anzeigen (→ S. 34)).
  ▶ Auf klicken.

  Gerät verlässt das Setup-Hauptmenü.
  Bildschirm zeigt Startseite des Setup-Modus.

7.2.10 Recovery-Modus starten

60276

Voraussetzungen:

• Setup-Hauptmenü ist aktiv (→ Setup-Hauptmenü anzeigen (→ S. 34)).
  ▶ Auf klicken.

  Gerät wechselt in den Recovery Modus ( Recovery-Modus ( S. 28)).

Um das Gerät neu zu starten (Reboot):

Voraussetzungen:

• Setup-Hauptmenü ist aktiv (→ Setup-Hauptmenü anzeigen (→ S. 34)).
  ▶ Auf klicken.

  Das Gerät startet neu.

Wenn auf dem Gerät ein gültiges Projekt geladen ist, wird nach dem Neustart dieses Projekt automatisch gestartet.

Wenn auf dem Gerät kein gültiges Projekt gespeichert ist, dann erscheint nach dem Neustart das Setup-Startmenü.

8 Werkseinstellungen
58949

Parameter	ETH0 (Schnittstelle zu OT-Ebene)	ETH1 (Schnittstelle zu IT-Ebene)
IP-Adresse	192.168.82.247	192.168.83.247
Netzmaske	255.255.255.0	255.255.255.0
Gateway-Adresse	192.168.82.1	0.0.0.0

9 Wartung, Instandsetzung und Entsorgung

Inhalt

System-Aktualisierung 45

Batteriewechsel 45

Reinigen der Displayoberfläche 46

Reinigen der Gehäuseoberfläche....46

Instandsetzung 46

Entsorgung 46

58570

9.1 System-Aktualisierung

58955

▶ Die Aktualisierung des Laufzeitsystems erfolgt im Recovery-Modus ( S. 28).

9.2 Batteriewechsel

58571

Batteriewechsel nur durch Fachpersonal

▶ Vor Batteriewechsel das Gerät vollständig von der Versorgungsspannung trennen.

▶ Batterie ersetzen, wenn die Uhrzeit nach dem Einschalten permanent verstellt ist.

ACHTUNG!

Keine Schutzart bei geöffnetem Servicedeckel und kein ESD-Schutz an den zugänglichen Kontakten im Inneren

Beschädigung des Geräts möglich

▶ Vor dem Öffnen Bereich um den Servicedeckel reinigen.

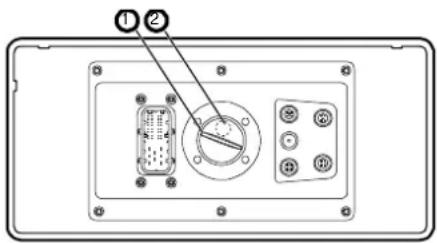

▶ Servicedeckel auf der Geräterückseite entfernen.

▶ Gerät innen, Dichtflächen und Dichtung des Servicedeckels vor Verschmutzung und Feuchtigkeit schützen.

▶ Beim Batteriewechsel ESD-Maßnahmen anwenden.

▶ Batterie entnehmen und durch eine neue Batterie ersetzen.

■ Polarität beachten: Pluspol oben

- Batterietyp (→ Datenblatt)

Dichtflächen und Dichtung auf Verschmutzung prüfen und ggf. reinigen.

Servicedeckel aufschrauben bis Endanschlag erreicht ist, um Schutzart wiederherzustellen.

▶ Systemzeit über das Geräte-Setup oder die Applikation neu einstellen.

Entsorgung der Altbatterien (→ Entsorgung (→ S. 46)

9.3 Reinigen der Displayoberfläche

58572

Ungeeignete Putzmittel und Chemikalien können die Displayoberfläche beschädigen. Folgende Mittel sind zur Displayreinigung nicht geeignet:

• Kunststofflösende Chemikalien, z.B. Brennspiritus, Benzin, Verdünner, Alkohol, Azeton oder Ammoniak
  • Papiertücher, Kreppapier u.ä.
  • Scheuerpulver, Scheuermilch u.ä.
• glanzerzeugende Reinigungsmittel, wie z.B. Polituren oder Wachse

▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen.
▶ Bei starker Verschmutzung ein feuchtes Tuch verwenden.

Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel.

9.4 Reinigen der Gehäuseoberfläche

58573

▶ Gerät von der Betriebsspannung trennen.
▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen.
▶ Bei starker Verschmutzung ein feuchtes Tuch verwenden.

9.5 Instandsetzung

58574

Das Gerät nur durch den Hersteller instandsetzen lassen. Sicherheitshinweise beachten (→ Sicherheitshinweise (→ S. 6)

9.6 Entsorgung

58575

▶ Altbatterien gemäß den nationalen Umweltvorschriften entsorgen. Altbatterien nicht mit dem Haushaltsmüll entsorgen.
▶ Gerät gemäß den nationalen Umweltvorschriften entsorgen.
