Produkttyp	USB Type-C Notebook Dockingstation
Marke	ICY BOX
Modell	IB-DK4023-CPD
Gehäusematerial	Hochwertiges Aluminium
Integriertes Kabel	USB Type-C, fest
Host-Schnittstelle	USB Type-C mit DisplayPort-Alt-Modus und Power-Delivery-Unterstützung
Videoausgänge	1x HDMI (bis zu 3840x2160@30Hz), 1x VGA (bis zu 2560x1600@120Hz)
USB-Anschlüsse	1x USB 3.0 Type-A (5 Gbit/s), 1x USB 3.0 Type-C mit Power Delivery bis zu 65W (5 Gbit/s)
Netzwerk	1x Gigabit Ethernet RJ45 (10/100/1000 Mbit/s)
Stromversorgung	Bis zu 65W über USB Type-C (Durchleitung zum Host)
Kompatible Betriebssysteme	Windows 10, macOS, Chrome OS (eingeschränkt)
Systemvoraussetzungen	Host-USB-Type-C-Anschluss mit DisplayPort-Alt-Modus und Power Delivery (oder Thunderbolt 3)
Lieferumfang	IB-DK4023-CPD, Kurzanleitung
Sicherheitsmerkmale	Überhitzungsschutz, Kurzschlussschutz, CE- und FCC-zertifiziert
Reinigung	Trockenes, antistatisches Tuch verwenden; vor der Reinigung trennen
Entsorgung	WEEE-konform, nicht im Hausmüll entsorgen

Häufig gestellte Fragen - IB-DK4023-CPD Icy Box

Was ist der IB-DK4023-CPD?

Der IB-DK4023-CPD ist eine USB Type-C Notebook Dockingstation von ICY BOX, die die Konnektivität Ihres Laptops mit Videoausgängen, USB-Anschlüssen, Ethernet und Stromversorgung erweitert.

Welche Videoauflösungen unterstützt die Dockingstation?

Der HDMI-Anschluss unterstützt bis zu 3840x2160@30Hz und der VGA-Anschluss bis zu 2560x1600@120Hz. Bei gleichzeitiger Nutzung beider Anschlüsse (gespiegelt) beträgt die maximale Auflösung 1920x1080@60Hz.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, wenn der USB-Type-C-Anschluss Ihres Laptops Power Delivery unterstützt, kann die Dockingstation bis zu 65W zum Aufladen des angeschlossenen Notebooks durchleiten.

Funktioniert die Dockingstation mit jedem USB-Type-C-Laptop?

Die Dockingstation erfordert, dass der Host-USB-Type-C-Anschluss DisplayPort-Alt-Modus für Videoausgabe und idealerweise Power Delivery zum Aufladen unterstützt. Thunderbolt-3-Anschlüsse sind ebenfalls kompatibel.

Welche Betriebssysteme werden unterstützt?

Die Dockingstation ist mit Windows 10 und macOS kompatibel. Eingeschränkte Funktionalität ist unter Chrome OS verfügbar.

Wie schließe ich die Dockingstation an?

Schließen Sie das integrierte USB-Type-C-Kabel an Ihren Laptop an. Verbinden Sie dann Ihre Peripheriegeräte (Monitor, USB-Geräte, Ethernet) mit der Dockingstation. Die Treiber werden automatisch installiert.

Warum funktioniert meine USB-Maus an einem Chromebook nicht einwandfrei?

In Verbindung mit einem Chromebook kann die USB-Type-A-Maus eine Verzögerung von einigen Sekunden aufweisen. Dies ist ein bekanntes Problem bei ähnlichen Adaptern.

Kann ich die Dockingstation ohne externes Netzteil verwenden?

Die Dockingstation kann ohne externes Netzteil funktionieren, wenn der Host-Laptop ausreichend Strom liefert, aber die Video- und Ladefunktionen können eingeschränkt sein. Für die volle Funktionalität wird ein Power-Delivery-Adapter empfohlen.

Was soll ich tun, wenn die Dockingstation überhitzt?

Sorgen Sie für ausreichende Belüftung. Decken Sie die Dockingstation nicht ab, vermeiden Sie direkte Sonneneinstrahlung und halten Sie sie von Wärmequellen fern. Die Dockingstation verfügt über einen integrierten Überhitzungsschutz.

Wie reinige ich die Dockingstation?

Trennen Sie die Dockingstation von Strom und Ihrem Laptop. Verwenden Sie ein trockenes, antistatisches Tuch. Vermeiden Sie aggressive Reinigungsmittel und Feuchtigkeit.

BEDIENUNGSANLEITUNG IB-DK4023-CPD Icy Box

Handbuch (Deutsch) IB-DK4023-CPD

USB Type-C™ Notebook DockingStation

Sicherheitshinweise IB-DK4023-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

WARNING Lebensgefahr durch Ersticken oder Verschlucken

Sicherheitshinweise IB-DK4023-CPD

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-DK4023-CPD

Die USB Type-C™ DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C™ Schnittstelle und DisplayPort™ Alt Mode Unterstützung entwickelt worden um einen zusätzlichen Monitor, sowie externe Peripherie per USB, LAN und Speicherkarten anschließen zu können und den Computer gleichzeitig über eine Power Delivery Type-C™ Schnittstelle mit Strom zu versorgen.

Merkmale

• Gehäuse aus hochwertigem Aluminium mit integriertem Kabel
• Data transfer, video/audio and Power Delivery via one integrated Type-C™ cable
  • Zwei Video Schnittstellen (HDM® and VGA)
• Unterstützt HDMI® Auflösung mit bis zu 3840x2160@30 Hz
• Unterstützt VGA Auflösung mit bis zu 2560x1600@120Hz
• Ein USB 3.0 Type-A Anschluss, Übertragungsrate von bis zu 5 Gbit/s
• Ein USB 3.0 Type-C ^m Anschluss, Übertragungsrate von bis zu 5 Gbit/s, unterstützt Power Delivery mit bis zu 65 W
  • Ein Gigabit LAN RJ45 Anschluss

Verpackungsinhalt

IB-DK4023-CPD, Schnellinstallationsanleitung

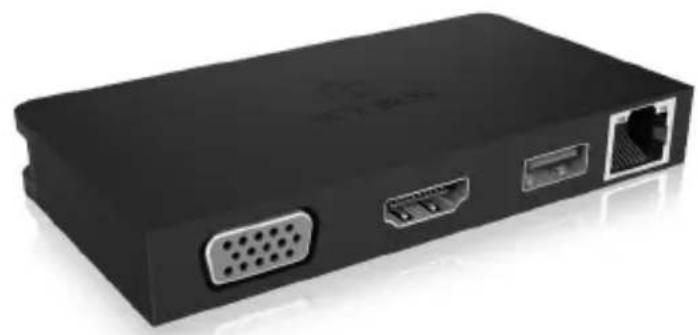

Seitenansicht

1. 1x VGA Schnittstelle mit bis zu 2560x1600@120Hz
2. 1x HDMI® Schnittstelle mit bis zu 3840x2160@30Hz
3. 1x USB 3.0 Type-A Datenanschluss
4. 1x RJ45 Ethernet interface, supports 10/100/1000 Mbit/s
5. 1x USB 3.0 Type-C ^™ Anschluss, Übertragungsrate mit bis zu 5 Gbit/s, unterstützt Power Delivery mit bis zu 65 W
6. Integrierter USB Type-C ^™ Stecker zum Hostcomputer

Inbetriebnahme

Anforderungen:

• Host Computer mit freier USB Type-C ^TM Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C ^TM Anschluss USB Power Delivery und den DisplayPort ^TM Alt Mode oder Thunderbolt 3 ^TM unterstützen)
• Unterstützte Betriebssysteme: Windows ^ 10, macOS ^

Hinweis: Die DockingStation kann auch an Host Laptops mit USB Type-C ^™ Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort ^™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C ^™ Schnittstelle mit Strom versorgt werden.

USB Type-C™

Nicht alle USB Type-C ^™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C ^™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB. Um das volle Potential der IB-DK4023-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C ^™ Schnittstelle den DisplayPort ^™ Alt Mode und USB Power Delivery oder Thunderbolt ^™ 3 Type-C ^™ unterstützt.

Handbuch IB-DK4023-CPD

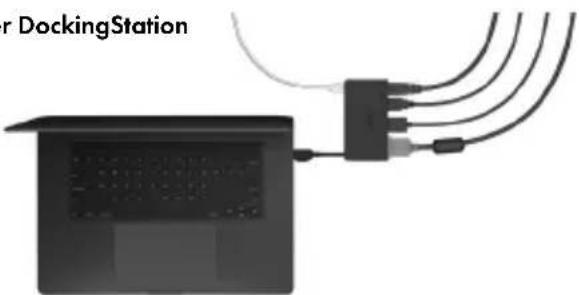

Installieren und Verwenden der DockingStation

- USB Type-C™ Kabel an den Hostcomputer anschließen

- Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Nach dem Anschließen der IB-DK4023-CPD werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

- Schließen Sie Ihren externen Monitor an einen der Videoanschlüsse der DockingStation an. Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen. Monitoreinrichtung: Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen, die DockingStation unterstützt:

• Ultra HD Auflöungen über HDMI ^® , wenn der angeschlossene HDMI ^® Monitor diese Auflöung ebenfalls unterstützt
• Full HD Auflöungen über VGA, wenn der angeschlossene VGA Monitor diese Auflöung ebenfalls unterstützt.

Anzahl angeschlossener Monitore	Verwendete Videoschnittstelle	Maximale Auflösung/Monitor
1 HDMI	3	3820x2160p@30 Hz
1 VGA 2560x1600@120Hz
2 (nur untereinander gespiegelt)	HDMI3+ VGA max 2x	920x1080@60 Hz(entsprechend des VGA Monitors)

Wichtig:

Wird die IB-DK4023-CPD über die USB Type-C ^™ Schnittstelle eines Chromebooks ^™ angeschlossen, wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C ^™ Adaptern (inclusive Appleadaptern) wenn diese an einem Chromebook ^™ angeschlossen werden.

Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C ^™ Schnittstelle der IB-DK4023-CPD, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder ähnliches zu vermeiden, verbinden oder entfernen sie die Power Delivery Stromversorgung NICHT, während Datenübertragungen stattfinden.

USB Type-C ≠ USB Type-C

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.
