BEDIENUNGSANLEITUNG HD 601 V4 MEGASAT

Sicherheitshinweise....03

1. Referenz

1.1 Allgemeine Merkmale 04
1.2 Lieferumfang....04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite....05
2.2 Rückseite 05
2.3 Fernbedienung 06

3. Anschließen des Receivers

3.1 Anschließen des Receivers 07

4. Hauptmenü

4.1 Installation 09
4.2 Programme verwalten 14
4.3 Zeiteinstellungen 17
4.4 Einstellungen 19
4.5 Erweitert....21
4.6 Über Receiver....22

5. Zusätzliche Information

5.1 Fehlerbehebung 23
5.2 Technische Daten.... 24
5.3 Informationen....25

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrischen Geräte auf die Obereite des Gerätes.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Referenz

1.1 Allgemeine Merkmale

• DVB-S/DVB-S2 Satelliten konform (MPEG-II / MPEG-IV / H.264)
• DiSEqC 1.0, 1.1, 1.2, USALS
- Unicable 1 und 2 (EN 50494/EN 50607)
• JESS zertifiziert (EN 50494 / EN 50607)
• 4-stelliges Display
- Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB
- Empfindlicher-Tuner
• PAL / NTSC-Konvertierung
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector oder Letter Box
• Ausgangs-Auflösung: 576p & 576i, 720p, 1080i & 1080p
- HDMI mit Upscalefunktion um die Bildqualität zu verbessern
• 8 Favoritenlisten
- Kindersicherung Funktion
- 5 Arten von Sortier-Funktion für Kanäle
• Bildschirmmenü mit voller Farbauflösung
• Videotext- und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen
- Mehrsprachiges Menü
- Multi Kanalsortierung
• USB 2.0 Anschluss (Medienwiedergabe)

1.2 Lieferumfang

• Megasat HD 601 V4
• Fernbedienung
• Batterien
  • Bedienungsanleitung

2. Bezeichnungen und Tastenbelegung

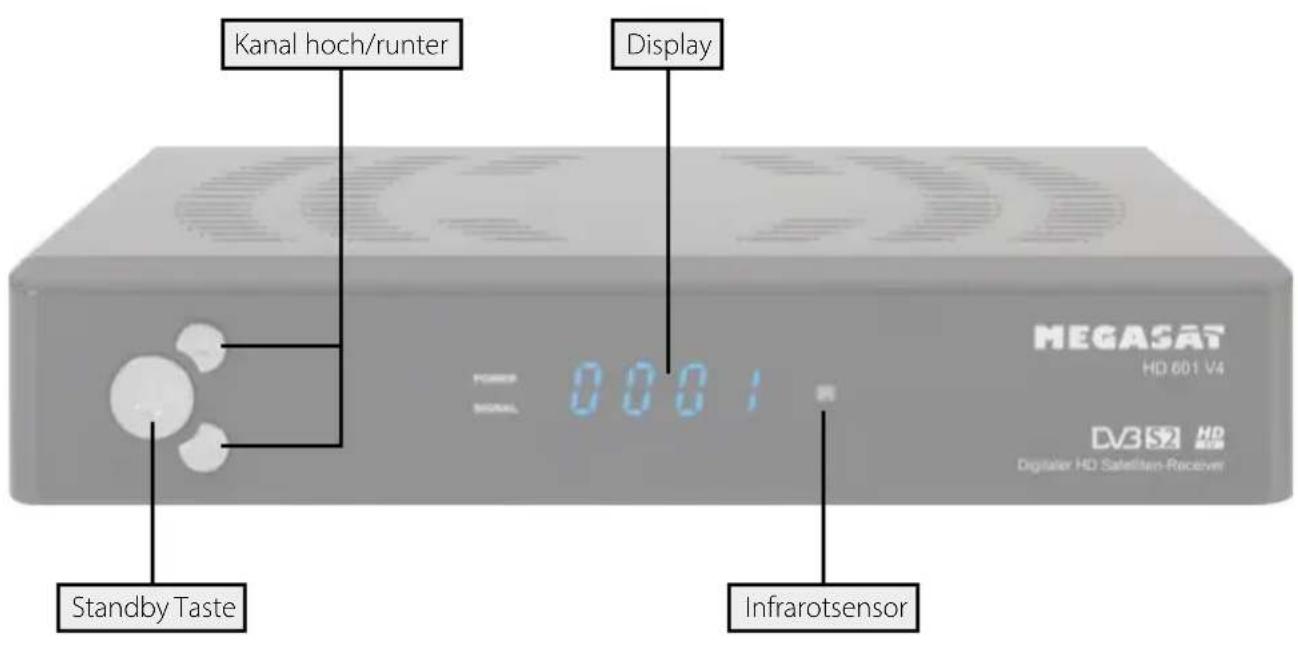

2.1 Vorderseite

2.2 Rückseite

2. Bezeichnungen und Tastenbelegung

2.3 Fernbedienung

Bereich 1

POWER Ein-/Ausschalten des Gerätes (Standby)

MUTE Stummschalten des Tones

AUDIO Auswahl oder Wechsel der Audiospur

PAUSE Pausiert das aktuelle Fernsehbild (Standbild)

ZOOM Zoomfunktion des aktuellen Programms

DV Wechselt zwischen den Auflösungen (576i bis 1080p)

◀◀ / ▶▶ Vorwärts / Rückwärts spulen

|◀◀ / ▶▶| Kapitel vor / Kapitel zurück

▶ Start

■ Stop

● Aufnahme starten (keine Funktion)

|| Pause

RECALL Wechselt zwischen letztem und aktuellem Programm

F1 Funktionstaste (optional)

SUBTITLE Anzeige des Untertitels (wenn verfügbar)

USB Anzeige des USB Menüs, wenn ein USB Gerät angeschlossen ist

Bereich 2

MENU Um in das Hauptmenü zu gelangen

EXIT Verlässt das aktuelle Menü Schritt für Schritt

▲▼ Wechselt TV/Radio Programme (hoch/runter)

◀ ▶ Lautstärke regeln

OK Bestätigung der aktuellen Auswahl / Öffnen der Programmliste

EPG Zeigt das EPG (Elektronische Programmzeitschrift)

FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

Bereich 3

FIND Schnelle Suche einzelner Programme

SAT Zeigt die gespeicherte Satellitenliste

INFO Zeigt Informationen des aktuellen Programms

TXT Zeigt den Videotext des jeweiligen Senders

PAGE +/- Wechselt Programme seitenweise (hoch/runter)

Nummernblock (0\~9) Programmwechsel / Zifferneingabe

SLEEP Ausschalttimer aktivieren (15, 30, 45, 60, 90, 120 min.)

TV/R Wechsel zwischen TV und Radio Empfang

3. Anschließen des Receivers

3.1 Anschließen des Receivers

1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.
2. Verbinden Sie das HDMI oder Scartkabel mit Ihrem Fernseher.
3. Achten Sie darauf, das an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).

Empfehlenswert ist immer der Anschluss über ein HDMI Kabel, da HDMI im Gegensatz zu Scart ein digitales, verlustfreies Bild an den Fernseher überträgt.

4. Hauptmenü

Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein.

Drücken Sie die MENU Taste um in das Menü zu gelangen.

Das Hauptmenü besteht aus:

• Installation
• Programme verwalten
• Zeiteinstellungen
• Einstellungen
• Erweitert
• Über Receiver

Mit den ▲▼ Tasten wählen Sie einen Menüppunkt aus und bestätigen diesen mit OK. So gelangen Sie in das jeweilige Untermenü. Wenn Sie ein das Menü oder ein Untermenü wieder verlassen möchten, drücken Sie EXIT um Schritt für Schritt aus den Menüs zu gelangen.

Hinweis:

Das Standard Passwort für den Menüzugang ist: 0000

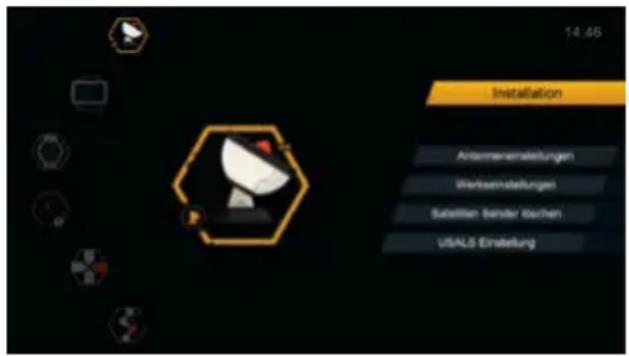

4.1 Installation

1. Antenneneinstellung

Hier können Sie eine Satellitensuche durchführen, Satelliten bearbeiten, Transponder suchen, Transponder bearbeiten, oder andere Einstellungen vornehmen.

Satellit

Drücken Sie die OK Taste um in die Liste mit den voreingestellten Satelliten zu gelangen. Mit den ▲▼ Tasten können Sie einen Satelliten auswählen, mit den ◀▶ Tasten können Sie am unteren Bildschirmrand ein Symbol zur Bearbeitung auswählen um den jeweiligen Satelliten zu bearbeiten.

Satellit hinzufügen:

Drücken Sie die rote Taste um einen Satelliten hinzuzufügen. Sie können beim neuen Satelliten den Winkel, die Richtung (Ost, West) und das Band (KU, C) einstellen. Drücken Sie OK um die Einstellung zu bestätigen. Der neue Satellit wird an das Ende der Satellitenliste hinzugefügt.

Satellit bewegen:

Wählen Sie den Satelliten und drücken Sie die grüne Taste. Sie können nun die Position des Satelliten eingeben um in an eine gewünschte Position zu verschieben.

Satellit löschen:

Wählen Sie den Satelliten, den Sie aus der Satellitenliste löschen wollen. Drücken Sie die gelbe Taste. Sie werden aufgefordert dies zu bestätigen, ob Sie den Satelliten wirklich löschen wollen oder nicht. Wenn Sie OK Taste drücken, werden alle Kanäle und Transponder des ausgewählten Satelliten gelöscht, und der Satellit wird von der Liste entfernt.

Satellit umbenennen:

Wählen Sie den Satelliten aus und drücken Sie anschließend die blaue Taste. Sie können nun den Namen des Satelliten bearbeiten. Geben Sie die Zeichen, die Sie bearbeiten möchten, über den Browser ein.

4. Hauptmenü

Transponder

Drücken Sie die OK Taste um in die Liste mit den voreingestellten Transpondern zu gelangen. Mit den ▲▼ Tasten können Sie einen Transponder auswählen, mit den ◀▶ Tasten können Sie am unteren Bildschirmrand ein Symbol oder eine Farbtaste zur Bearbeitung auswählen um den jeweiligen Transponder zu bearbeiten. Die Bearbeitung erfolgt auf die gleiche Weise wie die Bearbeitung der Satelliten.

LNB Typ

Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend.

Unicable System:

Unter dem Menüpunkt LNB Typ, können Sie die Einstellungen für Einkabelsysteme (Unicable, Unicable 2 (SCD2, JESS) vornehmen. Der Receiver ist für unterschiedliche Unicable Systeme programmierbar. Je nach System können bis zu 32 Receiver angeschlossen werden. Unicable A/B (EN 50494)

Diese Einstellung ist für Unicable Anlagen mit bis zu 8 Teilnehmern geeignet. Unter Userband-ID können Sie bis zu 8 verschiedene ID Positionen auswählen, dabei wird jedem Userband-ID eine Frequenz zugeordnet. Wählen Sie die gewünschte Userband-ID (1-8). Wählen Sie anschließend die Userband Frequenz und bestätigen Sie diese mit OK. Geben Sie nun die Frequenz entsprechend Ihrer Unicable Anlage ein. SCD2 A/B/C/D/E/F/G/H (EN 50607)

Diese Einstellung ist für Unicable 2 (JESS) Anlagen mit bis zu 32 Teilnehmern geeignet. Unter Userband-ID können Sie bis zu 32 Userbänder auswählen, dabei wird jeder Userband-ID eine Frequenz zugeordnet. Wählen Sie die gewünschte Userband-ID (1-32). Wählen Sie anschließend die Userband Frequenz und bestätigen Sie diese mit OK. Geben Sie nun die Frequenz entsprechend Ihrer Unicable Anlage ein. Mit der Option SCD2 A/B/C/D/E/F/G/H können Sie bis zu 8 Satelliten ansteuern.

Hinweis:

Grundsätzlich verwendet man die niedrigste Frequenz für den längsten Kabelweg zum Receiver. Beachten Sie dass jede Frequenz nur einmal in Ihrer Anlage vorhanden sein darf. Die Frequenzen sind von Ihrem Einkabelsystem abhängig und dürfen nicht beliebig zugeordnet werden. Userband-ID und Userband Frequenz müssen zwingend Ihrer Unicable Anlage entsprechen.

4. Hauptmenü

LNB Stromversorgung

Hier können Sie die LNB Stromversorgung entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (13V/18V) ist in den meisten Fällen zutreffend.

22KHz

Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Standard Einstellung (Autom.) ist in den meisten Fällen zutreffend.

DiSEqC 1.0 / DiSEqC 1.1

Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert.

Motor

Mit den ◀▶ Tasten können sie die Steuerung Ihres Motors auswählen. Wenn Sie diese Option aktivieren und anschließend OK drücken, können Sie weitere Einstellungen vornehmen um die Position des Spiegels anzupassen:

Bewegen Auto (W/O)

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken.

Bewegen West-Ost

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet.

Feinabstimmung

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, Stück für Stück.

Position abspeichern

Speichern Sie die aktuelle Position, die Sie für den gewählten Satelliten gesucht haben.

Gehe zu Position

Drücken Sie die OK Taste um zur gewählten Position des Satelliten zu gelangen.

Gehe zu Referenz

Drücken Sie OK um in den 0° Ausgangspunkt zu gelangen.

Westanschlag

Aktivieren Westen Grenze.

Ostanschlag

Aktivieren Osten Grenze.

Anschlag löschen

Deaktiviert die West und Ost Grenze

4. Hauptmenü

Suchmodus

In diesem Menüpunkt können Sie verschiedene Suchoptionen wählen:

• Alle Programme
• Freie Programme
  • verschlüsselte Kanäle
• HD Programme
• SD Programme
• TV Programme
• Radio Programme
• FTA TV Programme
• FTA Radio Programme

Suchlauf starten

Nachdem Sie alle relevanten Positionen im Antennenmenü eingestellt haben, können Sie nun nach Programmen suchen. Sie können verschiedene Suchfunktionen nutzen:

Transponder (TP Suche):

Sucht nur auf dem ausgewählten

Transponder.

Satellit:

Sucht alle gespeicherten Transponder des gewählten Satelliten.

Multi-Sat:

Sucht alle ausgewählten Satelliten.

Blind Scan:

Sucht den Satelliten nach allen Transpondern ab, auch die, die nicht in der Liste gespeichert sind. Dieser Vorgang nimmt einige Zeit in Anspruch.

Multi-Transponer:

Sucht auf allen Satelliten auf dem ausgewählten Transponder.

2. Satelliten Sender löschen

In diesem Menü können Sie nicht gewünschte Senderlisten entsprechend der Auswahl löschen.

4. Hauptmenü

3. USALS Setup

In diesem Menü können Sie USALS Einstellungen vornehmen, wenn Sie Ihre Antenne mit einem Motor betreiben. Folgende Optionen stehen zur Verfügung:

• Längengrad Winkel
• Längengrad Richtung
- Breitengrad Winkel
- Breitengrad Richtung
• Drehgeschwindigkeit

4. Werkseinstellung

Hier können Sie alle Einstellungen und Kanäle löschen und in den Werkszustand zurück setzen. Wenn die Option gewählt und mit OK bestätigt wird, werden Sie aufgefordert dies zu bestätigen. Wenn Sie „JA“ wählen, werden alle Daten und Einstellungen auf die vom Werk voreingestellten Werte zurück gesetzt. Alle Einstellungen die Sie vorgenommen haben, werden unwiederruflich verloren gehen.

4. Hauptmenü

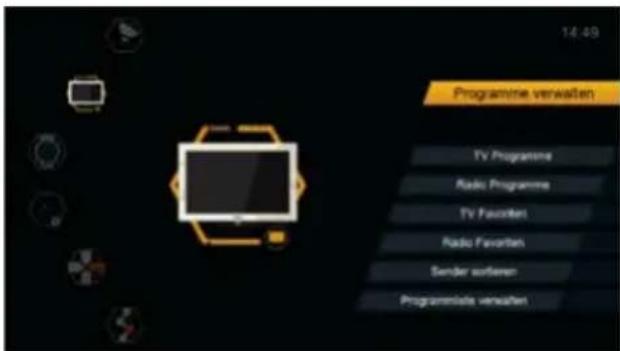

4.2 Programme verwalten

Hier können Sie Programme verschieben, löschen, sperren, umbenennen, tauschen und Favoritenlisten anlegen.

1. TV Programme

Wählen Sie den Menüpunkt TV Programme aus und bestätigen Sie mit OK. Am unteren Bildschirmrand stehen Ihnen verschiedene Symbole zur Verfügung. Wählen Sie die gewünschte Option mit den ◀▶ Tasten aus.

Bewegen

Drücken Sie auf OK, um ein Programm auszuwählen das Sie verschieben möchten. Um das Programm auf die von Ihnen gewünschte Stelle zu verschieben, drücken Sie einfach die ▲▼ Taste, bis Sie die gewünschte Position erreicht haben oder geben Sie die numerische Zahl des gewünschten Platzes ein und bestätigen Sie dies mit der OK Taste. Um mehrere Programme gleichzeitig zu verschieben, wählen Sie ein Programm aus und drücken die blaue Taste auf der Fernbedienung. Diesen Vorgang wiederholen Sie so lange, bis alle gewünschten Sender makiert sind. Nun wählen Sie den gewünschten Programmplatz und drücken die Info Taste und bestätigen dies mit der OK Taste.

Löschen

Bewegen Sie den Cursor zum gewünschten Programm, welches gelöscht werden soll und drücken Sie die OK Taste. Das gewählte Programm wird mit einem Symbol markiert. Wiederholen Sie den Vorgang, bis alle zu löschenden Programme markiert sind und drücken anschließend die Exit Taste. Bestätigen Sie das Löschen der Programme durch die Auswahl „Ja“. Wenn Sie „Nein“ wählen wird die Auswahl aufgehoben und keine Änderung vorgenommen.

Sperren

Hier können Sie einen Kanal sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu vergeben.

4. Hauptmenü

Umbenennen

Wählen Sie das gewünschte Programm aus, dass Sie umbenennen wollen. Drücken Sie OK um das Bearbeitungsfenster zu öffnen. Mit den Cursor- und Farbtasten wählen Sie die gewünschten Zeichen aus. Drücken Sie auf OK, um Ihre Wahl zu bestätigen.

Tauschen

Sie können ein Programm, das Sie aus der Senderliste auswählen, mit einem anderen Programm tauschen. Drücken Sie die OK Taste, danach werden Sie aufgefordert mit welchem Programm Sie das aktuelle vertauschen möchten. Geben Sie mit den Nummerntasten den gewünschten Programmplatz ein und bestätigen Sie mit OK.

2. Radio Programme

Das Bearbeiten der Radio Programme erfolgt entsprechend der Anleitung TV Programme.

3. TV Favoriten

Hier können Sie Programme in unterschiedliche Gruppen, wie Nachrichten, Filme, Musik, oder Sport.... sortieren. Wählen Sie am unteren Bildschirmrand die gewünschte Favoritengruppe mit den ◀▶ Tasten aus. Wählen Sie anschließend das gewünschte Programm mit den ▲▼ Tasten und drücken OK. Ein Symbol erscheint neben dem gewählten Programm. Wiederholen Sie den Vorgang bis alle gewünschten Sender der entsprechenden Favoritengruppe zugeordnet sind.

Hinweis:

Um eine Favoritengruppe umzubenennen, drücken Sie die ROTE Taste auf der Fernbedienung.

4. Radio Favoriten

Das erstellen der Radio Favoritenliste erfolgt entsprechend der Anleitung Favoritenliste.

4. Hauptmenü

5. Sender sortieren

In diesem Menüpunkt können Sie verschiedene Sortierfunktionen wählen:

• Alphabetisch
• Transponder
• FTA/verschlüsselt
• Favoriten
• Standard
• Anbieter
• Service ID

6. Benutzer Senderliste

Mit dieser Option können Sie Ihre selbst erstellte Senderliste auf den internen Speicher des Gerätes speichern und laden.

Senderliste speichern:

Wählen Sie diese Option mit OK. Bestätigen Sie die mit „JA“, um die aktuelle Senderliste auf dem Receiver zu speichern. Wählen Sie „Nein“ um den Vorgang abzubrechen.

Senderliste laden:

Falls Sie eine Werkseinstellung vornehmen, oder die Senderliste aus Versehen gelöscht haben, können Sie hier die vorher gespeicherte Senderliste wieder aus dem Speicher laden.

4. Hauptmenü

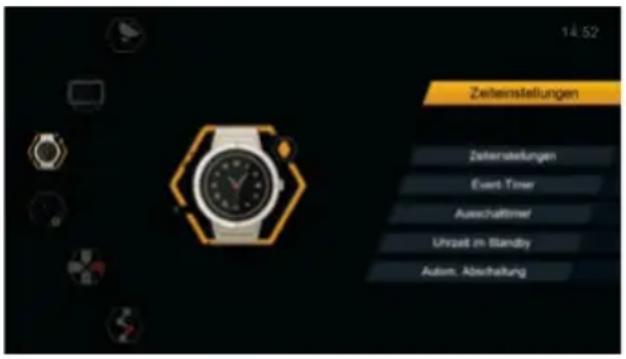

4.3 Zeiteinstellungen

In diesem Menü können Sie Einstellungen von Zeit und Datum vornehmen, einen Event- oder Ausschalttimer setzen und die automatische Abschaltung des Receivers bestimmen.

1. Zeiteinstellungen

Sie können die Sommerzeit manuell aktivieren oder deaktivieren. Alternativ aktivieren Sie die Funktion AUTO, um die Sommerzeit automatisch einstellen zu lassen. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Programms basiert.

2. Event-Timer

Hier können Sie den Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal.

Nutzen Sie die Farbtasten um beliebige Einstellungen vorzunehmen:

ROT: Timer hinzufügen

GRÜN: Timer bearbeiten

GELB: Timer löschen

4. Hauptmenü

3. Ausschalttimer

Stellen Sie hier die gewünschte Zeit ein, nachdem sich der Receiver ausschalten soll. Sie können wählen zwischen 15, 30, 45, 60, 90 oder 120 Minuten.

4. Uhrzeit im Standby

Hier können Sie wählen, ob die Uhrzeit während dem Standby Betrieb im Display angezeigt werden soll. Sie können wählen zwischen AN (aktiv) oder AUS (nicht aktiv).

5. Automatische Abschaltung

Hier stellen Sie die Zeit ein, nachdem sich der Receiver ausschalten soll, wenn keine Bedienung am Receiver erfolgte. Sie können wählen zwischen 1, 2 oder 3 Stunden.

Hinweis:

Bei der werkseitigen Einstellung des Receivers, ist die automatische Abschaltung aktiviert und der Receiver schaltet sich nach 3 Stunden automatisch ab, wenn keine Bedienung erfolgte.

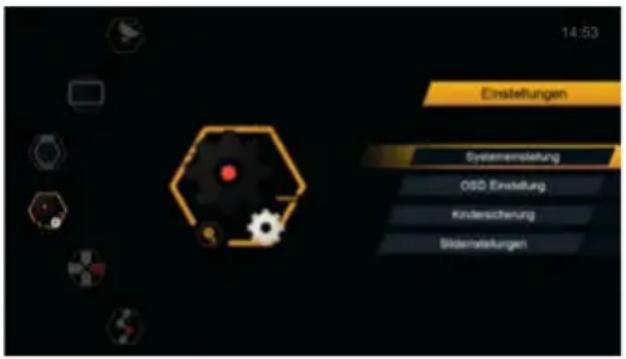

4.4 Einstellungen

Hier können Sie grundlegende Einstellungen des Receivers ändern.

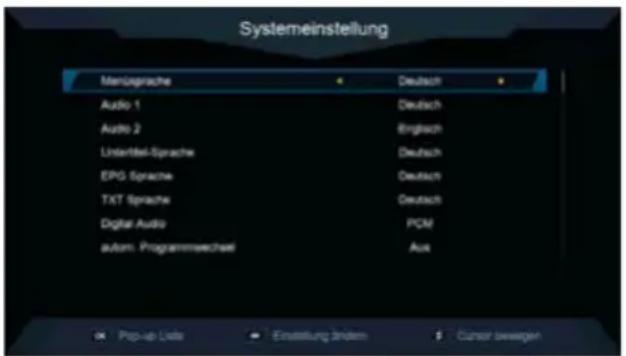

1. Systemeinstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Menüsprache
• Audio 1
• Audio 2
• Untertitel Sprache
• EPG Sprache
• Videotext Sprache
• Digital-Audio
  • Automatischer Programmwechsel
• Automatisches Verlassen der Programmliste
• Letztgesehene Programmliste starten oder schalten zwischen den letzten beiden gesehenen Sendern
  • Geringer Stromverbrauch im Standby
• Displaybeleuchtung

4. Hauptmenü

2. OSD Einstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Menu Transparenz
  • Videotext Transparenz
• Bildschirmauflösung
  • TV Typ
• TV Format
• OSD Anzeigezeit

3. Kindersicherung

Hier können Sie bei verschiedenen Menüpunkten und Programmen ein Passwort vergeben, um Kinder daran zu hindern, die Einstellungen zu ändern, oder nicht gewünschte Programme zu sehen.

Der erste Menüpunkt „Passwort Sperre“ aktiviert oder deaktiviert die komplette Kindersicherung. Bei Aktivierung der Sperre, können Sie einzelne Menüs oder Programme mit „ja“ oder „nein“ aktivieren oder deaktivieren.

4. Bildeinstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Helligkeit
• Kontrast
• Sättigung
• Standard (setzt die Einstellungen auf die Standardwerte zurück.)

4.5 Erweitert

In diesem Menü werden zusätzliche Funktionen des Receivers angeboten.

1. USB

Das USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist.

Sie können Sie die angezeigten Daten eingrenzen, indem Sie mit den ◀▶ Tasten am oberen Bildschirmrand eines der Symbole auswählen:

• Alle
• Filme
• Musik
• Bilder
• Software

Um eine Datei abzuspielen, markieren Sie sie mit den Pfeiltasten und drücken anschließend die OK Taste.

Weitere Optionen erhalten Sie über die Farbtasten der Fernbedienung. Am unteren Bildschirmrand stehen Ihnen Auswahlmöglichkeiten zur Verfügung. Folgen Sie anschließend den Informationen im jeweiligen Informationsfenster.

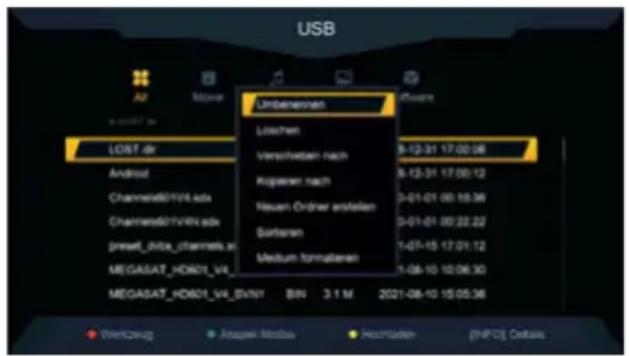

Werkzeug (ROT)

Drücken Sie die ROTE Taste um in die Werkzeugliste zu gelangen. Hier können Sie umbenennen, löschen, verschieben, kopieren, einen neuen Ordner erstellen, sortieren und Ihr USB Gerät formatieren.

Abspiel Modus (GRÜN)

Drücken Sie die GRÜNE Taste, um Einstellungen wie Wiederholung und Diashow-Intervall Ihrer Fotos einzustellen.

Hochladen (GELB)

Drücken Sie die GELBE Taste, um in den Upload-Modus zu gelangen. Hier können Sie die aktuellen Einstellungen, die Kanalliste oder beides auf einen USB Stick kopieren.

4. Hauptmenü

Wenn Sie die Einstellungen oder die Kanalliste auf einem USB Stick kopieren, erscheint zunächst ein Eingabefenster, indem Sie einen beliebigen Namen eingeben können. Bestätigen Sie anschließend die Eingabe und den Kopiervorgang mit OK (Blaue Taste). Der Kopiervorgang wird Ihnen nun angezeigt.

Um die Einstellungen oder die Kanalliste wieder auf den Receiver aufzuspielen, wählen Sie im USB Menü die zuvor gespeicherte Datei (z.B. „Channels.sdx“) aus und bestätigen diese mit OK. Sie werden gefragt, ob Sie wirklich aktualisieren wollen. Wählen Sie JA und bestätigen Sie mit OK. Wählen Sie NEIN um den Vorgang abzubrechen.

Hinweis:

Trennen Sie während dem Kopiervorgang

NICHT die Stromversorgung des Receivers!

2. USB sicher entfernen

Bevor Sie das externe Speichermedium (z.B. Festplatte oder USB Stick) entfernen, be- stätigen Sie diese Option mit OK, um evtl. Schäden am Speichermedium zu vermeiden. Anschließend erscheint eine Meldung, dass das Medium erfolgreich entfernt wurde.

4.6 Über Receiver

Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt:

• Modell
• Software Version
• Software Datum
• Seriennummer (Board)
• Verwendete Kanäle
  • Verwendeter Transponder
• Verwendeter Satellit
• UUID

5.1 Fehlerbehebung

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.

Problem Mögliche Ursachen Was müssen Sie tun?
LED Leuchte auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen. Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und er Netzschalter auf EIN steht.
Kein Bild oder Ton Der Spiegel ist	nicht richtig auf den Satelliten ausgerichtet und erhält daher ein schwaches oder kein Signal. Das LNB oder das Koa-xialkabel ist defekt. Sie sind nicht auf dem richtigen Fernsehkanal. (AV oder HDMI)	Überprüfen Sie die Einstellung des Spiegels um ein besseres Si-gnal zu bekommen. Gehen Sie in das jeweilige Untermenü um die Signalstärke zu überprüfen. Über-prüfen Sie die Verbindung von LNB zu Receiver oder ersetzen Sie ggf. die Komponenten.
Schlechtes, ruckelntes Bild. Der Spiegel zeigt nicht genau auf den Satelliten, das Signal ist zu stark, der Spiegel ist zu klein oder das Rauschmaß des LNBs ist zu hoch.		Stellen Sie die den Spiegel richtig ein. Setzen Sie ggf. einen Dämp-fungsregler ein. Verwenden Sie einen größeren Spiegel. Wechseln Sie das LNB.
Kein Auto-Start Bildschirm beim Starten des Receivers.	Der Receiver ist über HDMI an-geschlossen, aber der TV befin-det sich nicht im richtigen HDMI Modus.	Wechseln Sie den TV in den rich-tigen HDMI Modus (z.B. HDMI 1).
Die Fernbedienung funktioniert nicht.	Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf den Receiver.	Wechseln Sie die Batterien. Vergewissern Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindernisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?	Kontaktieren Sie den Hersteller	oder Ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildqualität oder wenig Sender bei der Suche.	Geringe LNB Stromversorgung oder Verlust im Koaxialkabel.	Wechseln Sie die LNB Stromver-sorgung zu 14V/19V im Antennen-Einstellungs-Menü. Erneuern Sie ggf. das Koaxialkabel gegen ein höherwertigers mit mehr Abschirmung (dB).

5.2 Technische Daten

Tuner & Demodulator
Frequenzbereich 950 MHz bis 2150 MHz
Eingangsstecker F-Type, IEC 169-24, weiblich
Signal Level -25 bis -65 dBm
HF-Impedanz 75 Ω, unsymmetrisch
ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps)
LNB Power & Polarisation Vertikal: +13 V, Horizontal: +18 V, 19 V +/-5 %: max. 500 mA Überlastschutz
LNB Ton Schalter 22 KHz +/- 2 KHz, 0.6 V +/- 0.2 V
DiSEqC-Steuerung Version 1.0/1.2 kompatibel, Tone Burst A/B
Demodulation QPSK / 8PSK
Symbol Rate 1~45 Ms/s / SCPC, MCPC
FEC Decode 1/2, 2/3, 3/4, 5/6 und 7/8 with constraint Length K=7
MPEG
Transport Stream	MPEG-4/H.264, MPEG-2 ISO/IEC 13818
Profile Level MPEG-4/AVC, MPEG-2 MP@ML, MP@HL
Input Rate	max. 15 Mbit/s
Bildverhältnis	4:3, 16:9
Video Auflösung	720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Decoding	MPEG / MusiCam Layer I & II
Audio Mode	Single channel / Dual channel / Joint stereo / Stereo
Sampling	32, 44.1 und 48 KHz
A/V und Data In/Out Connector
TV SCART	CVBS, L/R Ausgang
LNB IF Eingang	F type, IEC 169-24 weiblich
Netzteil
Eingang	AC 100-240 V, 50/60 Hz
Verbrauch im Betrieb	max. 12 Watt
Verbrauch im Standby	< 0,5 Watt
Schutzart	Separate interne Sicherung. Eingang hat einen Blitzschutz.
Physische Spezifikationen
Abmessungen 220 x 140 x 40 (B/T/H)
Gewicht (netto) ca. 525 g
Betriebstemperatur	0°C - bis +40°C
Lagertemperatur	-40°C - bis +65°C

5. Zusätzliche Informationen

5.3 Informationen

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden ohne vorherige Ankündigung.

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

Megasat HD 601 V4 (Art-Nr. 0201146)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support → Produktregistrierung

WEEE Reg.-Nr. DE70592344

Version: 1.0 (August 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Brückenstraße 2 | D-97618 Niederlauer | www.megasat.tv | [e-mail]

MEGASAT

HD 601 V4

user manual

4.1 Installation

1. Antenna settings

Add satellite:

4. Factory setting

Note:

1. Time settings

2. Event-Timer

1. System settings

4. Main Menu

2. OSD settings

Picture settings

WEEE Reg.-Nr. DE70592344

Version: 1.0 (August 2021) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Brückenstraße 2 | D-97618 Niederlauer | www.megasat.tv | [e-mail]
