Produkttyp	Montageset für Solarmodule auf Ziegeldächern
Modell	DH06
Marke	KKT Kolbe
Hauptmaterial	Aluminiumlegierung AL6005-T5, Edelstahl SUS304
Korrosionsbeständigkeit	Hoch
Vormontierte Eigenschaften	Ja, spart Installationszeit und -kosten
Anwendungsbereich	Ziegeldächer für Wohnprojekte
Komponenten (für 2 Paneele)	Ziegeldachhaken, M8*25 Schraubensatz, AR-Schiene, Schienenverbinder, Endklemme, Mittelklemme, Erdungsplatte, Erdungsklemme
Installationswerkzeuge	Schnur, Elektrowerkzeug (M6/M8), Innensechskanthülse (M6/M8), Bohrer 9mm, Maßband, Textmarker, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Rollgabelschlüssel, Gummihammer
Schraubensatz	M8*25 für Schienenmontage
Schienenverbindung	M8*10 Schraube
Befestigung Dachhaken	Schrauben ST6,3*80 an Dachstütze
Anzugsdrehmoment (max.)	14,3 Nm
Empfohlener Drehmomentschlüssel	M8
Sicherheitshinweise	Kopf- und Augenschutz, Achtung im Arbeitsbereich
Edelstahl-Hinweise	Schrauben senkrecht einschrauben, Schmierung empfohlen, gleichmäßige Kraft, keine hohen Temperaturen
Reinigung und Wartung	Kleine Teile nach Arbeit aufsammeln, bei schlechtem Wetter Teile sichern
Seitenanzahl Bedienungsanleitung	8 Seiten
Verfügbare Sprachen	Deutsch (weitere Sprachen auf Anfrage)

Häufig gestellte Fragen - DH06 KKT Kolbe

Welche Materialien werden für die DH06 Montagekonstruktion verwendet?

Das Hauptmaterial ist Aluminiumlegierung AL6005-T5 und Edelstahl SUS304, was eine hohe Korrosionsbeständigkeit bietet.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen: Schnur, Elektrowerkzeug (M6/M8), Innensechskanthülse (M6/M8), Bohrer 9mm, Maßband, Textmarker, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Rollgabelschlüssel und Gummihammer.

Wie montiere ich die Ziegeldachhaken?

Heben Sie die Ziegel an und montieren Sie den Dachhaken mit den Schrauben ST6,3*80 an der Dachstütze. Achten Sie auf gleiche Höhe und decken Sie dann die Ziegel ab.

Wie verbinde ich die Schienen?

Verwenden Sie den Schienenverbinder, setzen Sie ihn in zwei Schienen ein und befestigen Sie ihn mit der Schraube M8*10.

Wie befestige ich die Solarmodule auf der Schiene?

Verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest.

Muss ich eine Erdung vornehmen?

Ja, bringen Sie je Modulreihe an eine der beiden Schienen eine Erdungsklemme an.

Welches maximale Anzugsdrehmoment ist für die Schrauben zulässig?

Das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten. Verwenden Sie einen Drehmomentschlüssel, um Überdrehen zu vermeiden.

Was muss ich bei Edelstahl-Verbindungselementen beachten?

Stellen Sie sicher, dass die Gewinde sauber sind, verwenden Sie Wachs oder Schmiermittel, schrauben Sie senkrecht ein, üben Sie gleichmäßige Kraft aus und vermeiden Sie hohe Temperaturen.

Welche Sicherheitsvorkehrungen sind während der Installation zu treffen?

Achten Sie auf Verletzungsrisiken durch Werkzeuge und Zubehör, schützen Sie Kopf und Augen, und seien Sie im Arbeitsbereich vorsichtig.

Wie pflege ich die Anlage nach der Installation?

Sammeln Sie nach der Arbeit kleine Teile wie Schrauben auf, um Verlust zu vermeiden. Bei schlechtem Wetter oder längerer Unterbrechung sichern Sie die Teile vor Verschmutzung.

BEDIENUNGSANLEITUNG DH06 KKT Kolbe

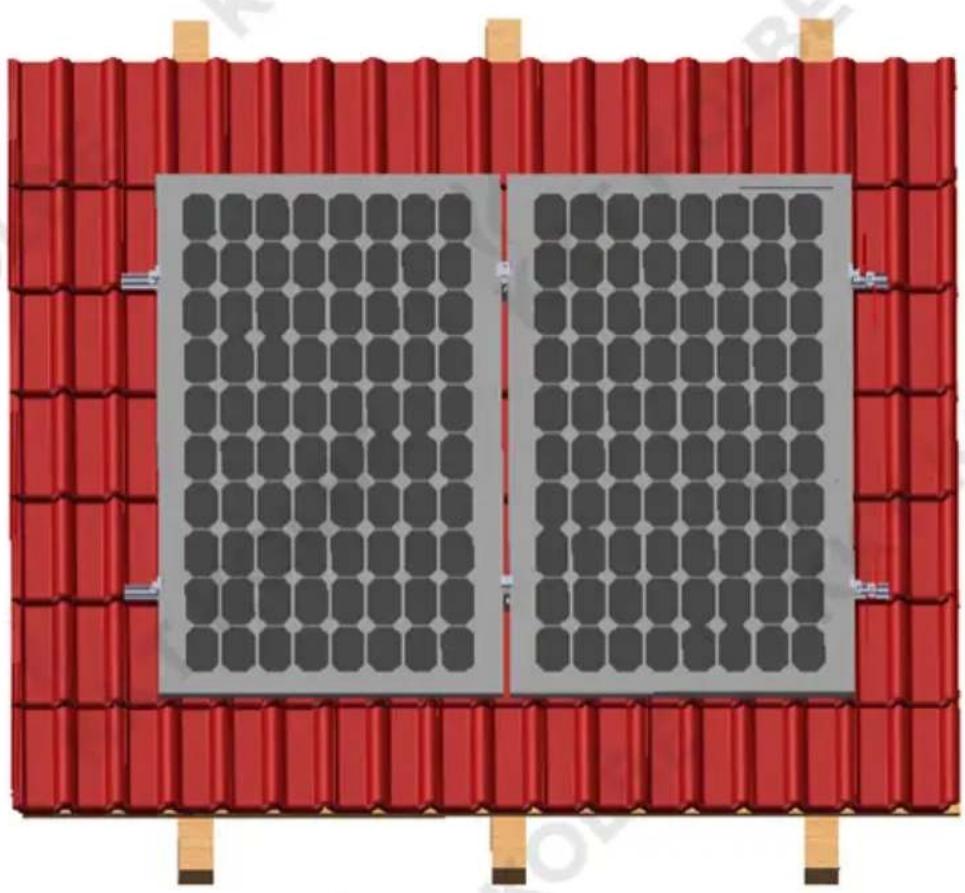

Ziegeldachhaken 06 Montagekonstruktion

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage der Ziegeldachhaken 3

4.2 Montage der Schiene
4.3 Montage der Solarmodule
4.4 Montage der Erdungsklemme

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 6

5.2 Edelstahl-Befestigungselemente Anmerkungen 6
5.3 Anmerkungen nach Beendigung der Arbeit 6

1. Produkteinführung

Das Montageset für Ziegeldächer ermöglicht die Installation von Solarmodulen auf Ziegeldächern. Es ist eine smarte und einfache PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist die Aluminiumlegierung AL6005-T5 und der Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz hat hohe vormontierte Eigenschaften und spart viel Zeit und Kosten bei der Installation.

Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskanthülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

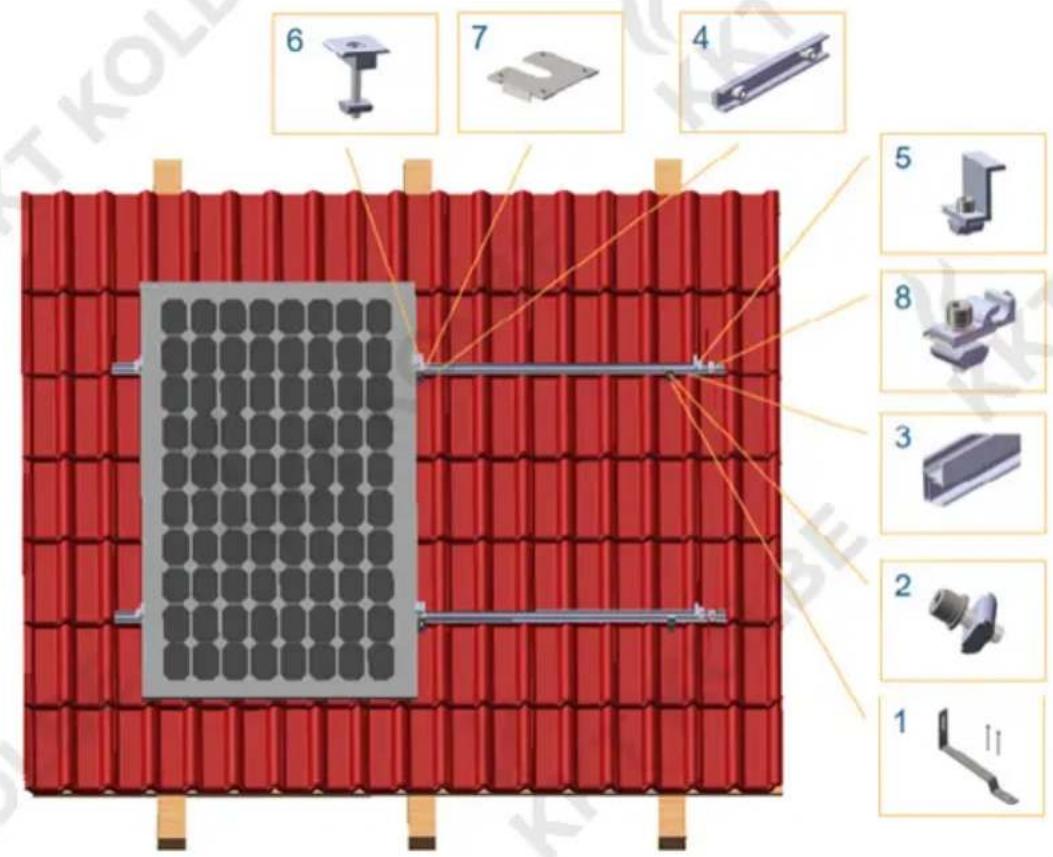

1. Komponenten (2 Panele für die Montage berücksichtigen)


1 2 3 4
Ziegeldachhaken M8*25 Schraubensatz AR51		chiene S	AR-Schienen-verbindung
5 6 7 8
Endklemme Mittel klemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

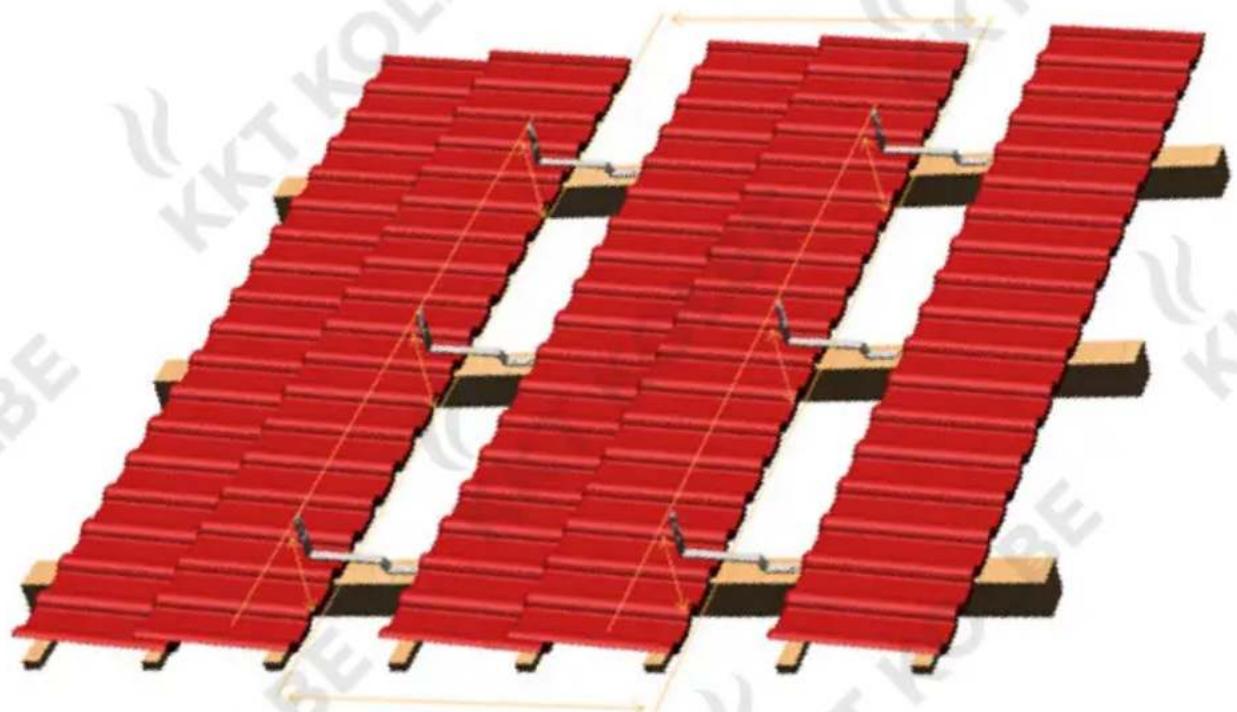

4.1 Montage der Ziegeldachhaken

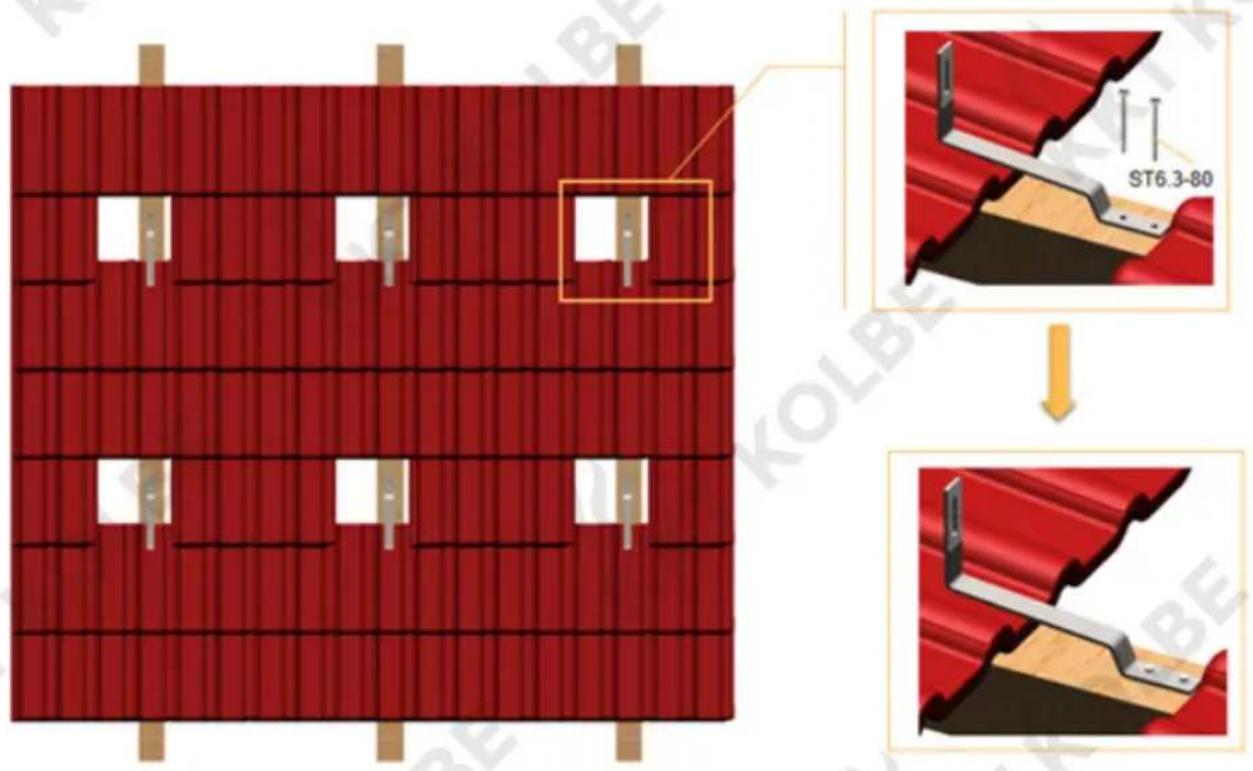

Heben Sie die Ziegel an und montieren Sie den Dachhaken mit den Schrauben ST6,3*80 an der Dachstütze. Vergewissern Sie sich, dass die Ziegeldachhaken auf gleicher Höhe sind, und decken Sie dann die Ziegel ab.

4.2 Montage der Schiene

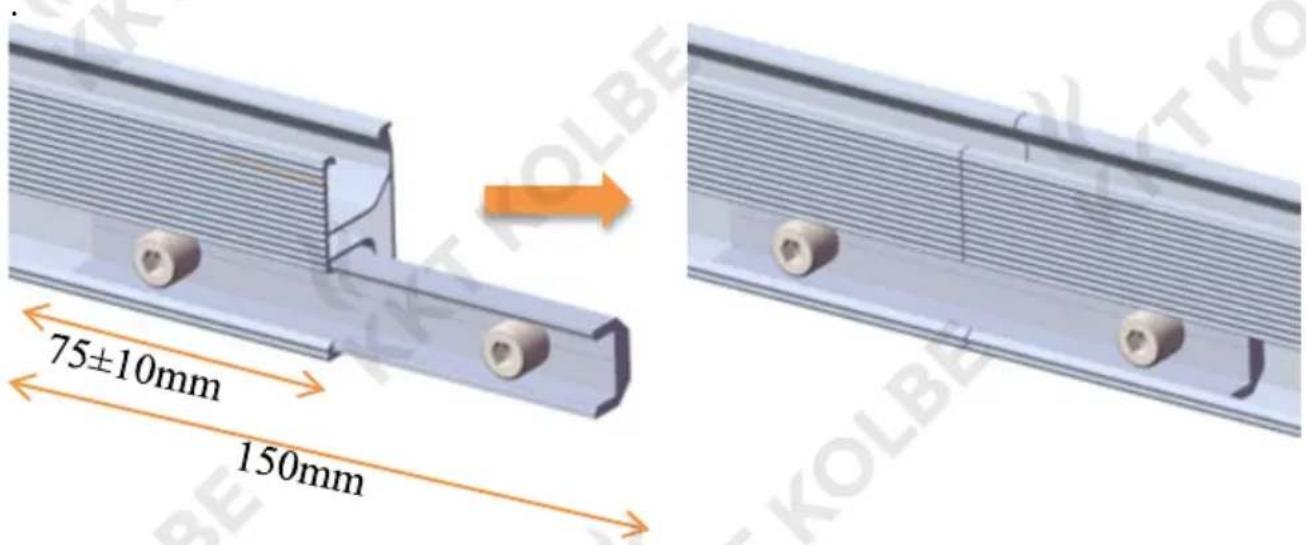

Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

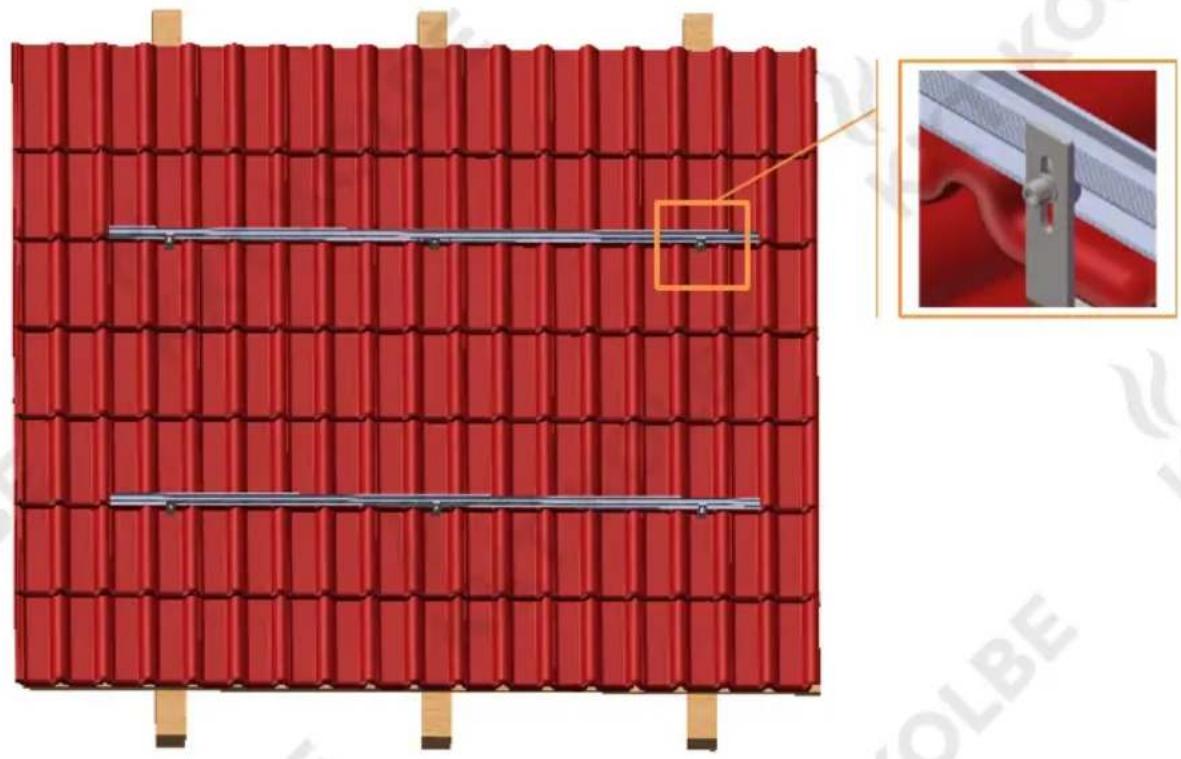

Montieren Sie die Schiene auf dem Ziegeldachhaken mit dem Schraubensatz M8*25, ziehen Sie die Schraube fest.

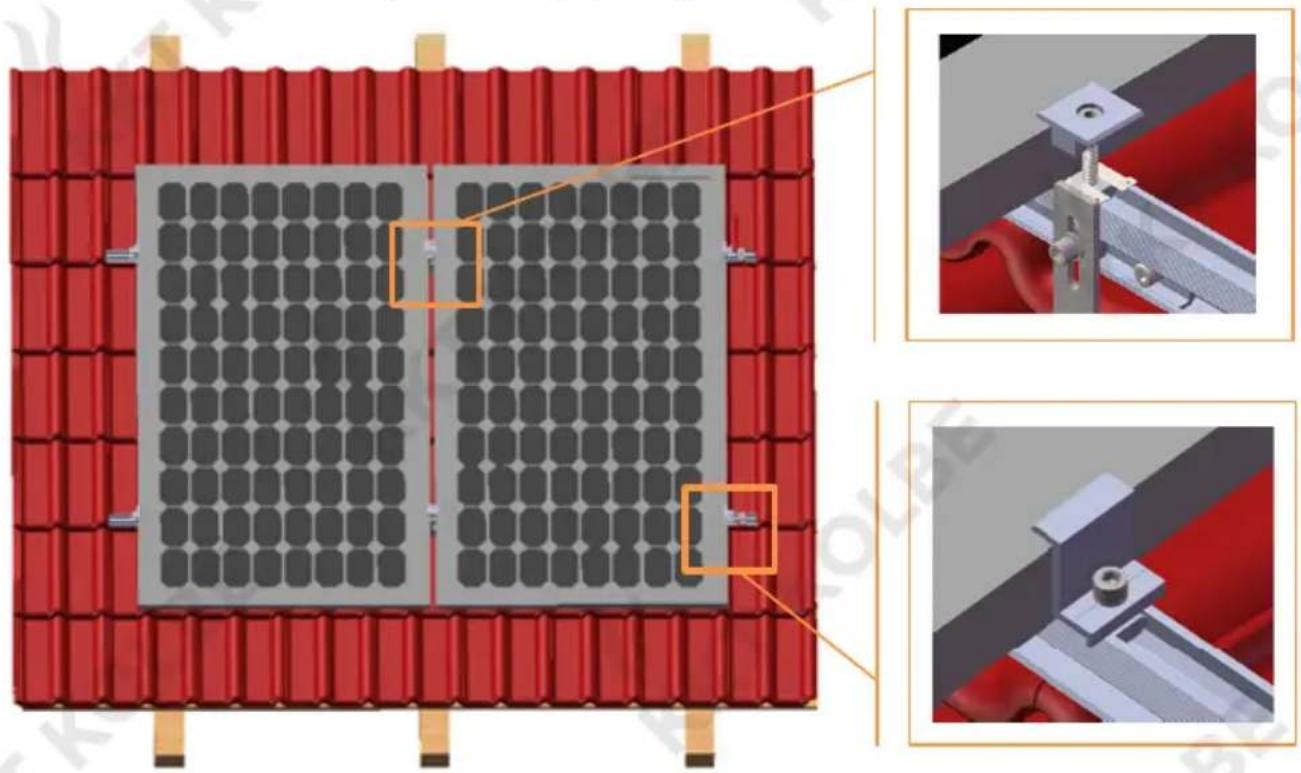

Montieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest.

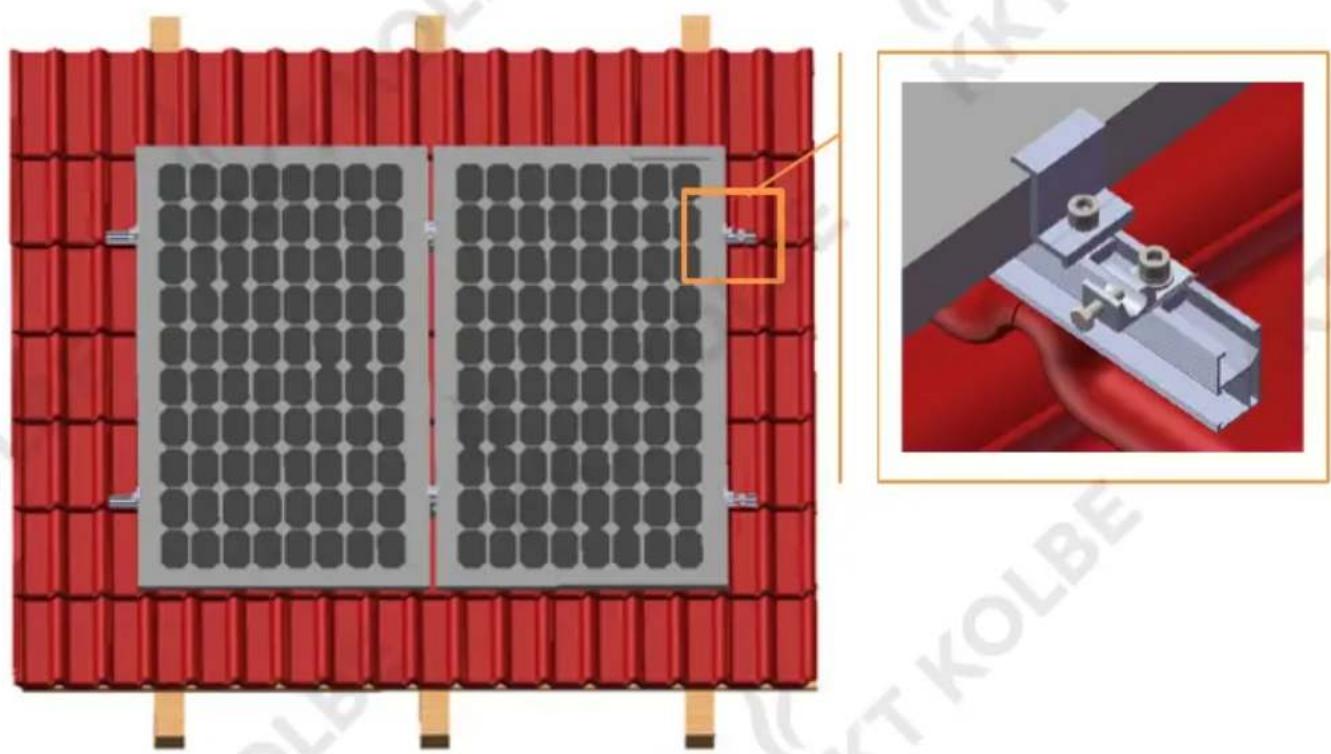

4.4 Montage der Erdungsklemme

Bringen Sie je Modulreihe an eine der beiden Schienen eine Erdungsklemme an.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

- Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
