Produkttyp	Montagekonstruktion für Solarmodule auf Ziegeldächern
Modell	DH02 (Ziegeldachhaken 02)
Marke	KKT Kolbe
Geeignet für	Ziegeldächer, Wohnprojekte
Material	Aluminiumlegierung AL6005-T5, Edelstahl SUS304
Korrosionsbeständigkeit	Hoch (durch Edelstahl und Aluminium)
Lieferumfang	Ziegeldachhaken L-H, Schiene AR51, AR-Schienenverbinder, Endklemmen, Mittelklemmen, Erdungsplatten, Erdungsklemmen, Schrauben ST6.3*80, M8*10
Montageart	Auf Ziegeldach, mit Dachhaken an Dachstütze befestigt
Schienenlänge	Individuell anpassbar (Schienenverbinder erhältlich)
Schienenverbindung	Mittels AR-Schienenverbinder und Schraube M8*10
Modulbefestigung	End- und Mittelklemmen, inkl. Erdungsplatte
Erdung	Je Modulreihe eine Erdungsklemme an einer Schiene
Anzugsdrehmoment Schrauben	Max. 14,3 Nm für Edelstahlschrauben
Werkzeuge für Installation	Schnur, Elektrowerkzeug (M6/M8), Inbusschlüssel M6/M8, Bohrer 9mm, Maßband, Textmarker, Drehmomentschlüssel M8, 6# Sechskantschlüssel, Rollgabelschlüssel, Gummihammer, Säge
Sicherheitshinweise	Verletzungsgefahr beachten, Kopf- und Augenschutz, korrekte Werkzeugnutzung, Schmierung der Edelstahlschrauben empfohlen
Schmierung	Bei Edelstahlschrauben Wachs oder Schmiermittel (z.B. WD-40) verwenden
Reinigung und Pflege	Nach Arbeitsende Kleinteile aufsammeln, bei schlechtem Wetter Teile abdecken
Ersatzteile	Einzelkomponenten wie Dachhaken, Schienen, Klemmen separat erhältlich
Reparatur	Bei Beschädigung Einzelteile austauschbar, keine spezielle Reparatur vorgesehen
Garantie	Herstellergarantie (Details auf Anfrage)

Häufig gestellte Fragen - DH02 KKT Kolbe

Für welche Dachziegel ist der Ziegeldachhaken DH02 geeignet?

Welches Material wird für die Montagekonstruktion verwendet?

Wie werden die Dachhaken am Dach befestigt?

Kann die Schienenlänge verlängert werden?

Wie werden die Solarmodule auf der Schiene fixiert?

Wie wird die Erdung hergestellt?

Welches Drehmoment ist für Edelstahlschrauben empfohlen?

Müssen Edelstahlschrauben geschmiert werden?

Was ist nach Abschluss der Montage zu beachten?

Können einzelne Komponenten nachbestellt werden?

BEDIENUNGSANLEITUNG DH02 KKT Kolbe

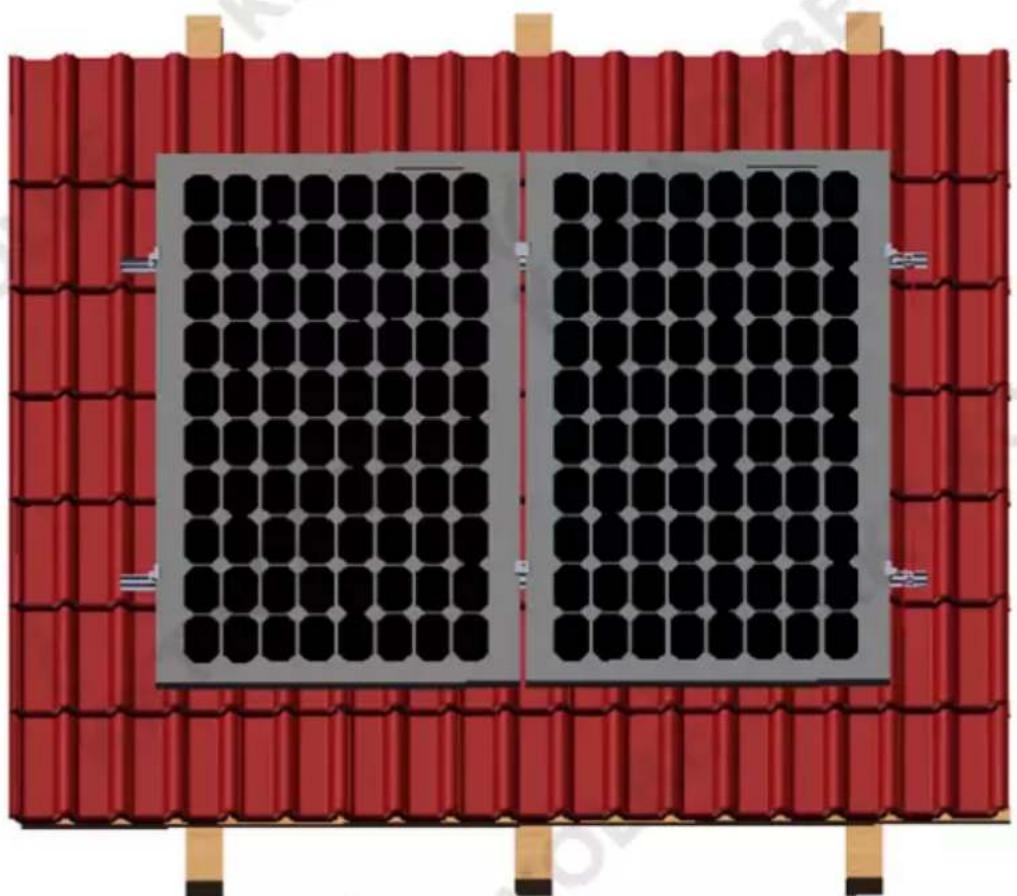

Ziegeldachhaken 02 Montagekonstruktion

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage der Ziegeldachhaken 3

4.2 Montage der Schiene
4.3 Montage der Solarmodule
4.4 Montage der Erdungsklemme

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 6

5.2 Edelstahl-Befestigungselemente Anmerkungen 6
5.3 Anmerkungen nach Beendigung der Arbeit 6

1. Produkteinführung

Das Ziegeldach-Montageset ermöglicht die Installation von Solarmodulen auf Ziegeldächern. Es ist eine einfache und robuste PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist Aluminium-legierung AL6005-T5 und Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vor montierte Komponenten und spart viel Zeit und Kosten bei der Installation. Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskant-hülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer
Säge

Säge

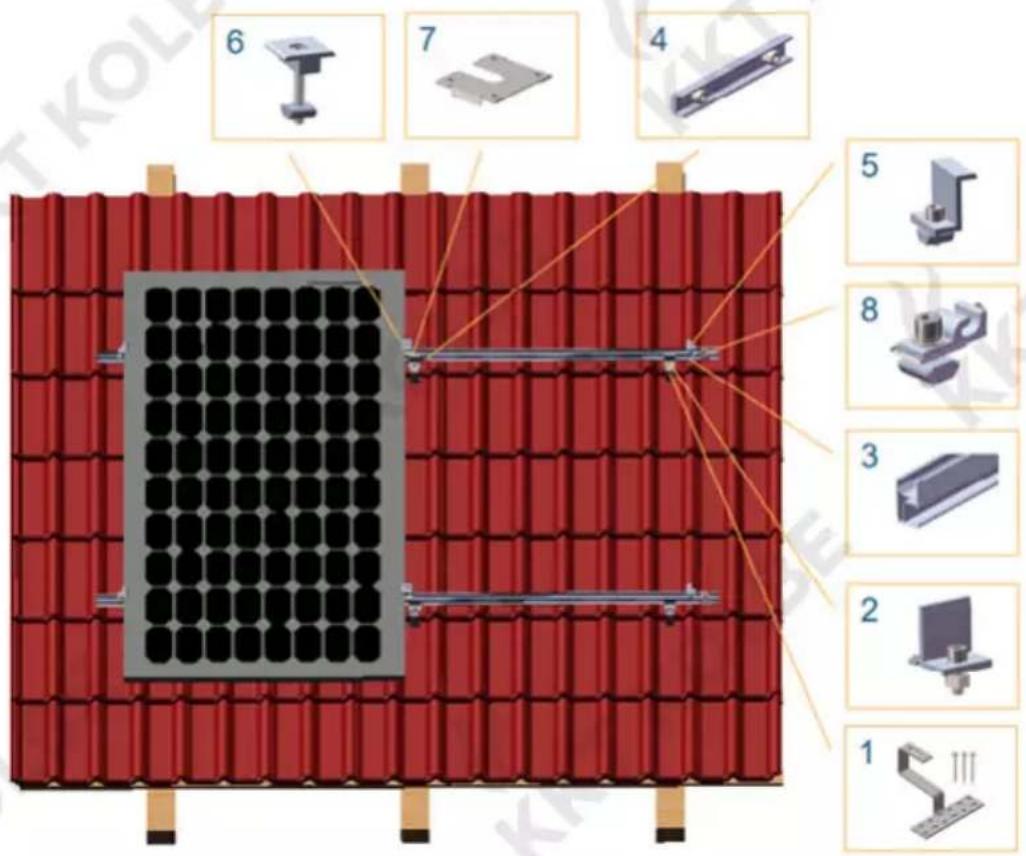

1. Komponenten (2 Panele für die Montage berücksichtigen)


1234
Ziegeldachhaken L-H	alterung AR51 chiene	S	AR-Schienen-verbindung
5678
Endklemme Mittel	klemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

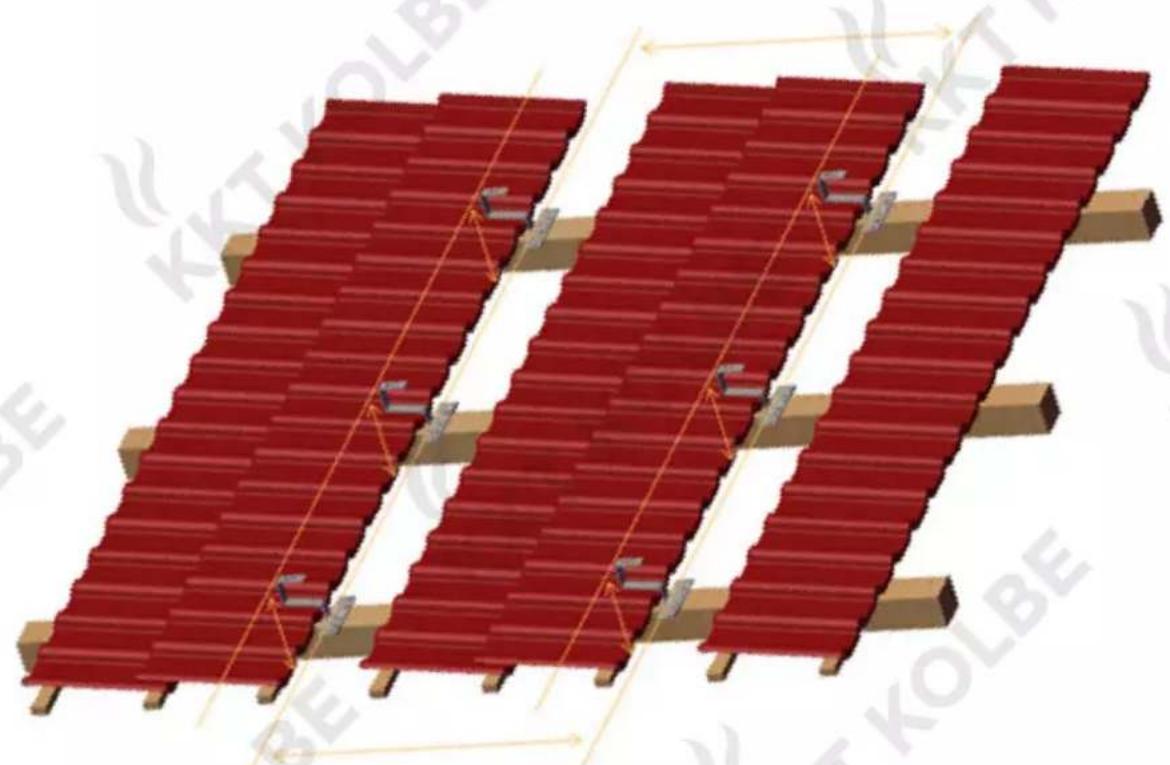

4.1 Montage der Ziegeldachhaken

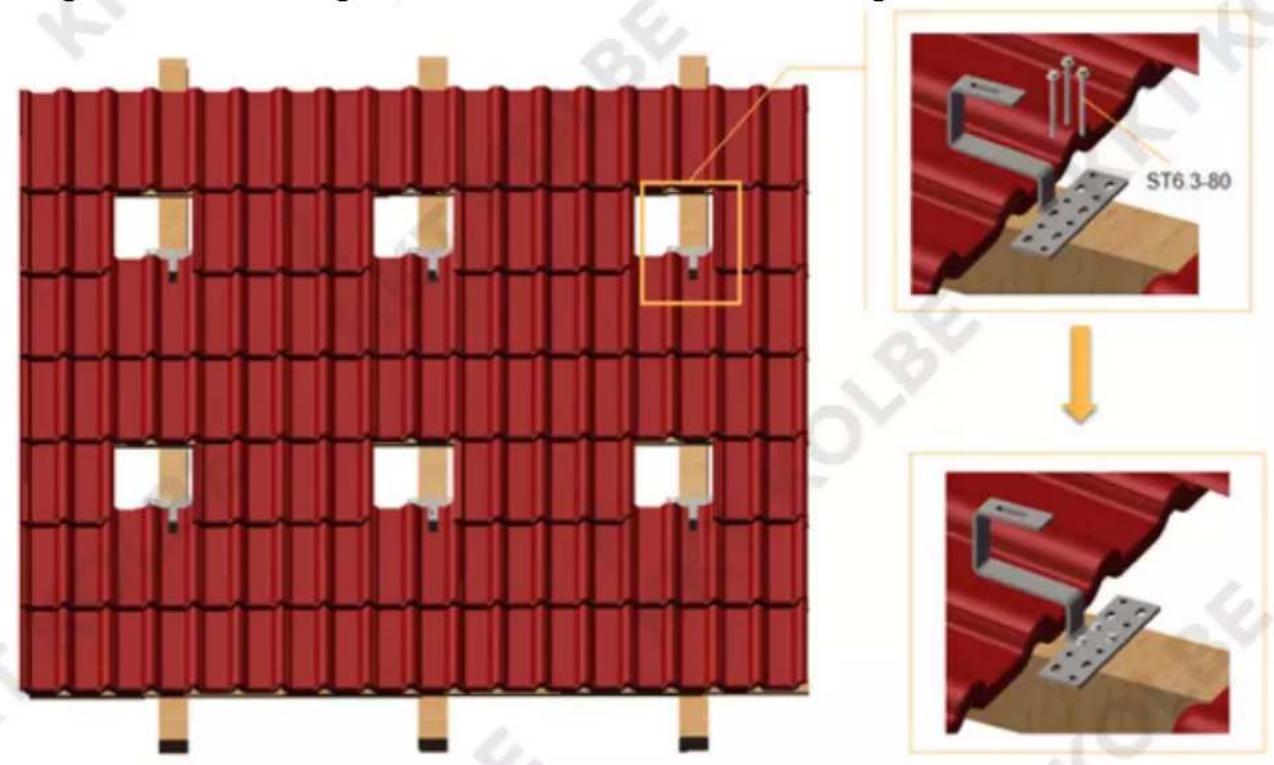

Heben Sie die Ziegel an und befestigen Sie die Dachhaken mit den Schrauben ST6.3*80 an der Dachstütze. Vergewissern Sie sich, dass die Dachziegelhaken auf gleicher Höhe liegen, und decken Sie dann die Ziegel ab.

4.2 Montage der Schiene

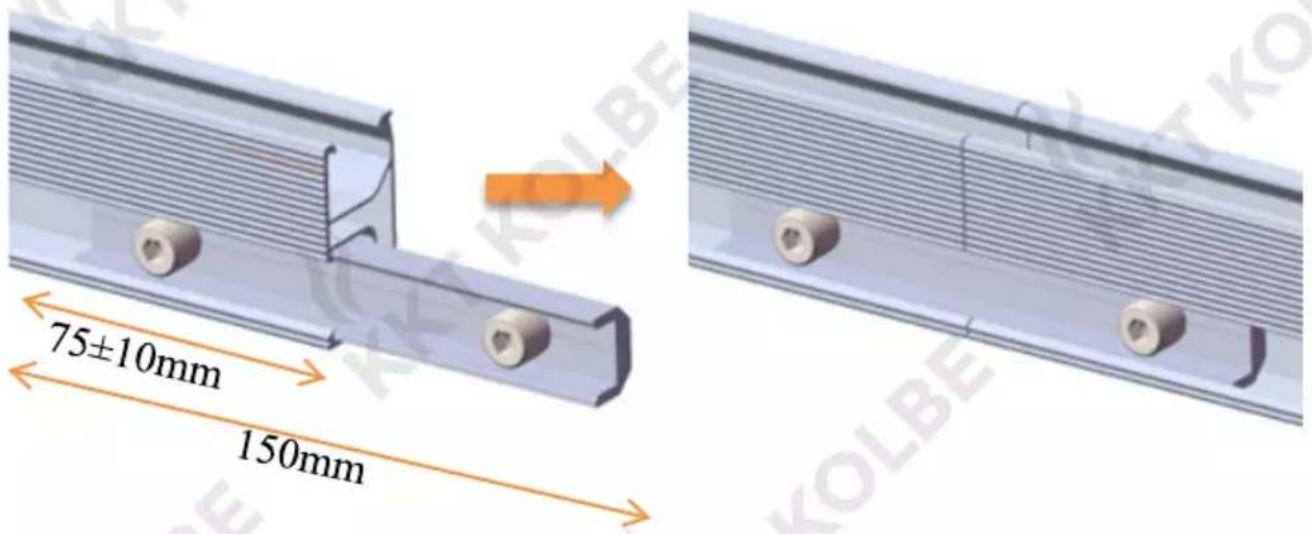

Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

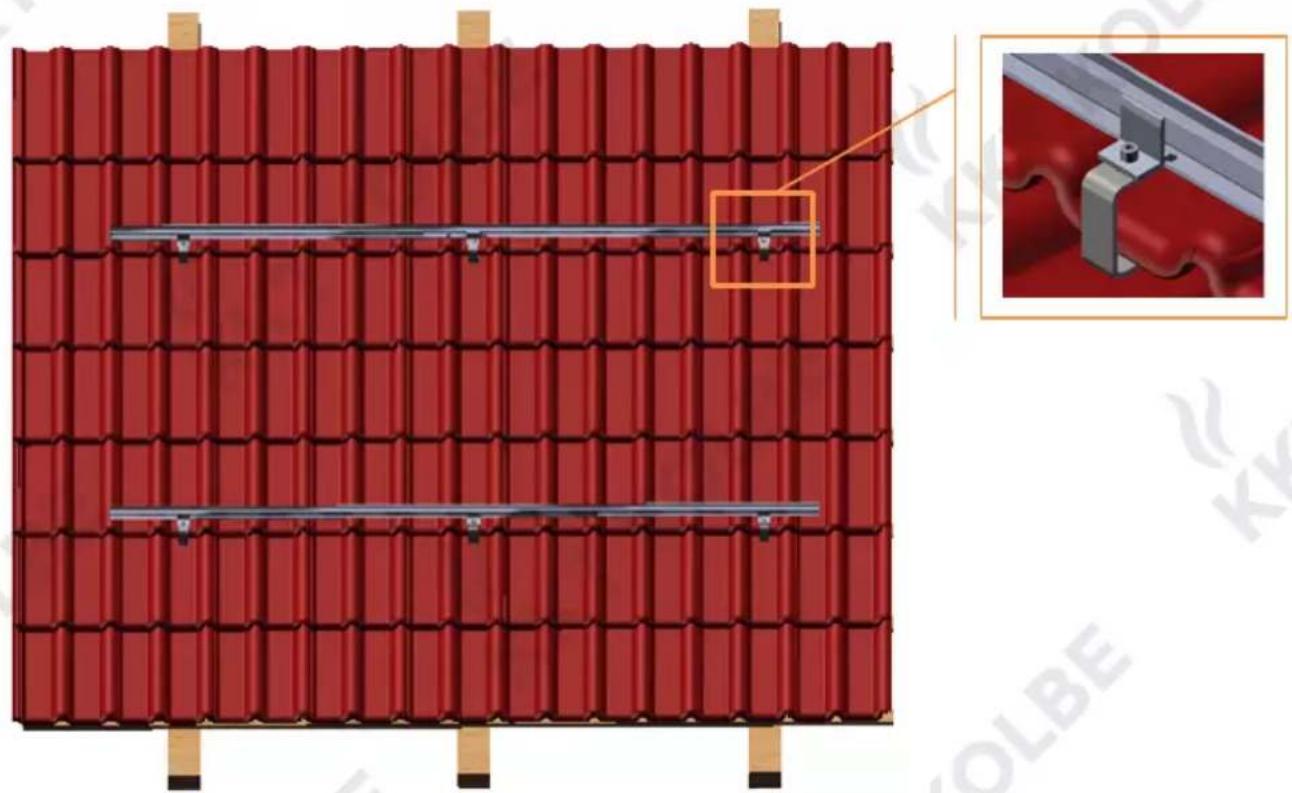

Montieren Sie die Schiene mit der Schienenklemme auf dem Ziegeldachhaken 02 und ziehen Sie die Schraube fest.

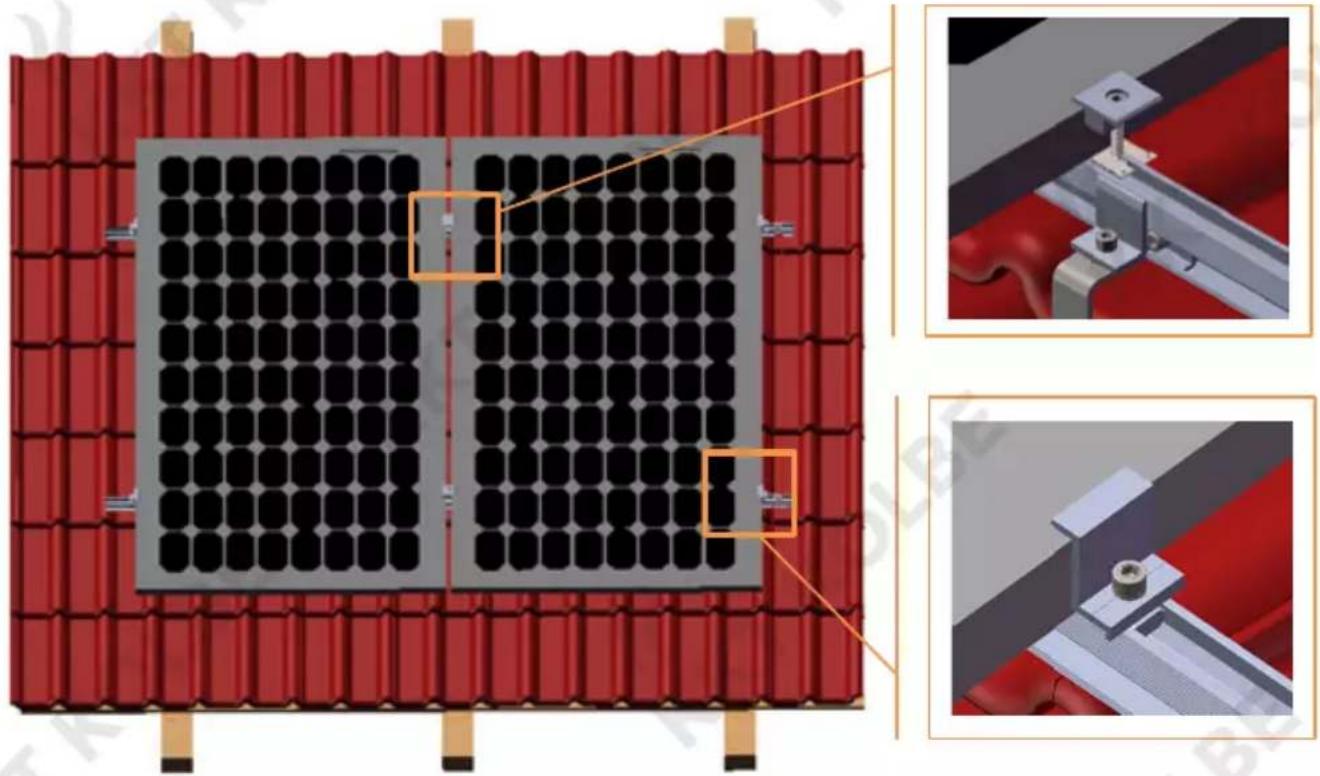

Montieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest.

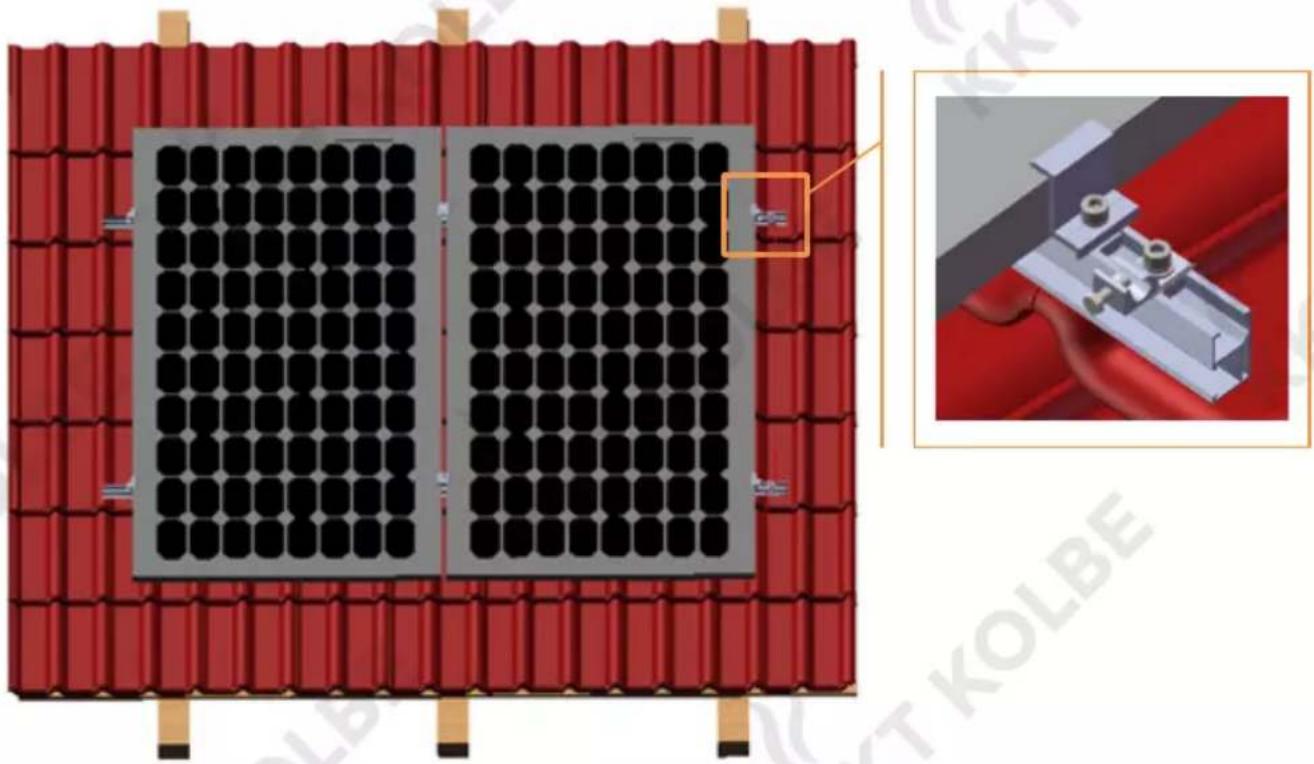

4.4 Montage der Erdungsklemme

Bringen Sie je Modulreihe an eine der beiden Schienen eine Erdungsklemme an.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Rebungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Ob rfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

– Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
