Produkttyp	Balkon-Solaranlage (Plug & Play)
Modell	KKT Kolbe BALKON2R-19
Anzahl der Solarmodule	2
Modulleistung (je Modul)	ca. 300 Wp
Gesamtleistung	ca. 600 Wp
Abmessungen (je Modul)	ca. 1680 x 1000 x 30 mm
Gewicht (je Modul)	ca. 10,5 kg
Nennspannung	ca. 30 V (DC)
Nennstrom	ca. 10 A (DC)
Wechselrichter integriert	Ja, Mikro-Wechselrichter
Netzanschluss	Schutzkontaktstecker (230 V, 50 Hz)
Einspeisung	Einphasig, direkte Einspeisung ins Hausnetz
Anwendungsbereich	Balkon, Terrasse, Garten, Fassade
Montage	Freistehend, Geländer- oder Wandmontage möglich
Funktionen	Netzüberwachung, automatische Abschaltung, Ertragsmonitoring (App)
Schutzart	IP65 (Modul), IP67 (Wechselrichter)
Zertifizierungen	VDE, CE, TÜV
Wartung und Reinigung	Regelmäßige Reinigung der Module mit Wasser (ohne Scheuermittel); Sichtprüfung der Kabel
Sicherheitshinweise	Vor Inbetriebnahme Installationsanleitung lesen; nur durch Fachpersonal installieren lassen; Netzstecker erst nach Montage einstecken
Ersatzteile und Reparierbarkeit	Ersatzmodule, Wechselrichter und Kabel über KKT Kolbe erhältlich; Reparatur nur durch autorisierten Service
Garantie	5 Jahre auf Solarmodule, 2 Jahre auf Wechselrichter
Hersteller	KKT Kolbe GmbH

Häufig gestellte Fragen - BALKON2R-19 KKT Kolbe

Kann ich die Balkon-Solaranlage BALKON2R-19 selbst installieren?

Ja, die Installation ist als Steckdosen-Solaranlage (Plug & Play) konzipiert. Sie müssen die Module montieren und den Wechselrichter mit einer normalen Schutzkontaktsteckdose verbinden. Beachten Sie jedoch die örtlichen Vorschriften und lassen Sie die Anlage ggf. von einem Elektriker prüfen.

Welche Leistung erzeugt die Anlage?

Die Anlage hat eine Gesamtleistung von ca. 600 Watt-Peak (Wp). Die tatsächliche Einspeisung hängt von Sonneneinstrahlung, Ausrichtung und Verschattung ab.

Brauche ich eine Genehmigung für die Installation?

In den meisten Fällen ist keine Genehmigung erforderlich, aber Sie sollten Ihren Netzbetreiber informieren und die Anlage im Marktstammdatenregister anmelden. Bei Mietwohnungen ist die Zustimmung des Vermieters einzuholen.

Kann ich die Anlage auch an einer Wand montieren?

Ja, die BALKON2R-19 kann sowohl an einem Balkongeländer als auch an einer Wand montiert werden. Das Montageset ist im Lieferumfang enthalten.

Wie reinige ich die Solarmodule?

Reinigen Sie die Module bei Bedarf mit klarem Wasser und einem weichen Schwamm. Verwenden Sie keine Scheuermittel oder Hochdruckreiniger, um Kratzer zu vermeiden.

Was passiert bei einem Stromausfall?

Die Anlage schaltet sich bei einem Netzausfall automatisch ab, um eine Rückspeisung ins Stromnetz zu verhindern. Nach Wiederkehr der Netzspannung startet sie automatisch neu.

Kann ich den erzeugten Strom speichern?

Die Anlage selbst hat keinen Speicher. Sie können jedoch einen Balkonspeicher (z. B. KKT Kolbe PowerBank) nachrüsten, um überschüssigen Strom zwischenzuspeichern.

Wie überwache ich den Ertrag?

Der integrierte Wechselrichter unterstützt WLAN und eine App zur Ertragsüberwachung. Sie können die Daten auf Ihrem Smartphone abrufen.

Welche Absicherung wird empfohlen?

Es wird empfohlen, die Steckdose für die Einspeisung über einen FI-Schutzschalter (30 mA) und einen Leitungsschutzschalter (B16A) abzusichern.

Was ist bei Schatten oder Teilverschattung zu beachten?

Teilverschattung kann die Leistung stark reduzieren. Die Module haben Bypass-Dioden, die den Effekt minimieren. Montieren Sie die Anlage möglichst schattenfrei.

BEDIENUNGSANLEITUNG BALKON2R-19 KKT Kolbe

Installationsanleitung

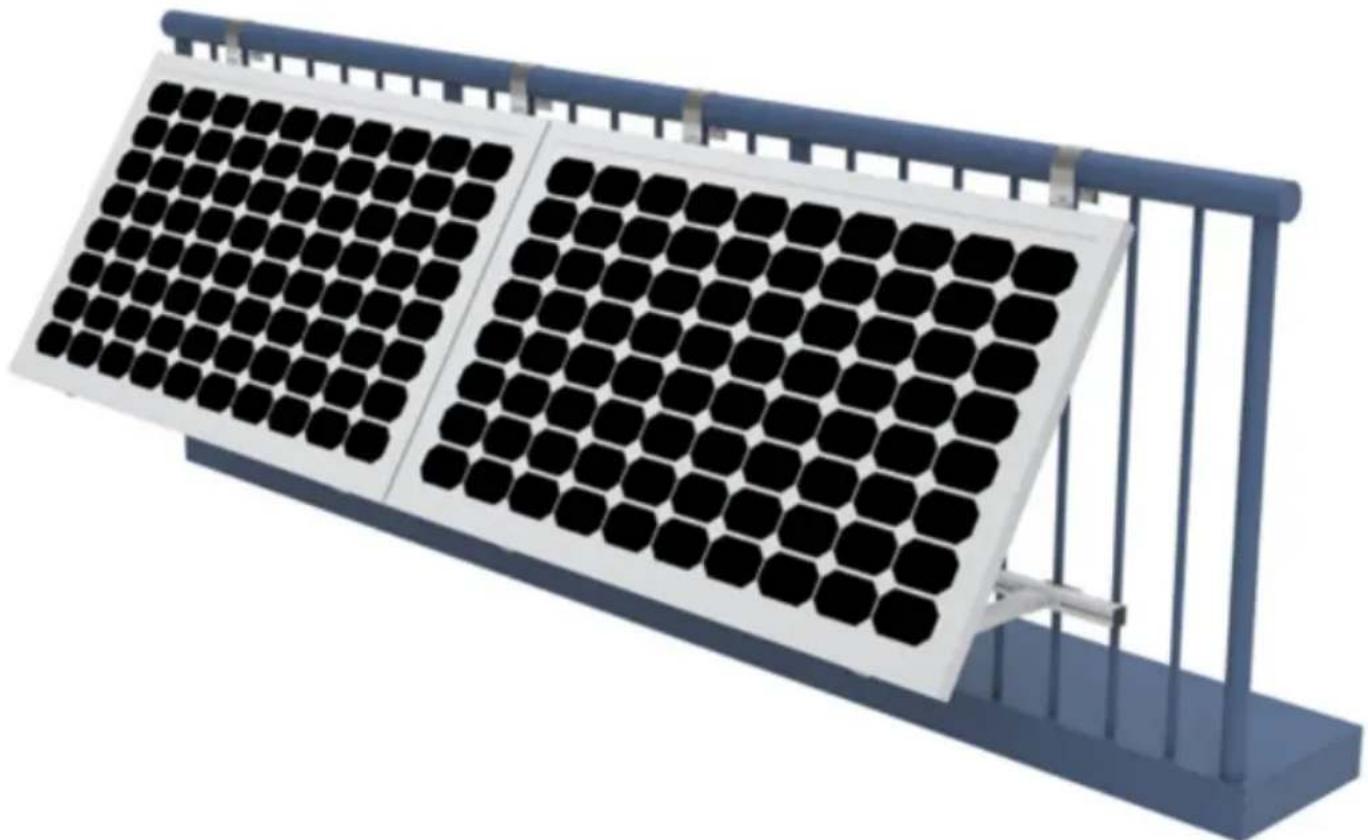

Verstellbares Balkonmontage-Kit

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage Balkonhaken

4.2 Montage L-Verbindungsstück

4.3 Montage verstellbare Verstrebung 4
4.4 Montage quadratisches Basisstück 5
4.5 Montage komplettes Balkon-Kit 6

Anhang: Installationsanleitung 0° Balkon-Montage-Kit 9

5. Installationshinweise

5.1 Sicherheitsvorkehrungen 13

5.2 Verbindungselemente aus Edelstahl Hinweise 13
5.3 Hinweise nach Beendigung der Arbeit 13

1. Produkteinführung

Mit dem Balkonmontagekit können Solarmodule am Balkongeländer aufgehängt werden. Es ist eine robuste und einfache PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagestruktur ist die Aluminiumlegierung AL6005-T5 und rostfreier Stahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vormontierte Komponenten und spart und erspart viel Zeit und Kosten bei der Installation. Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch. Das Montageset hält eine Windlast von bis zu 35 m/s stand.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskanthülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

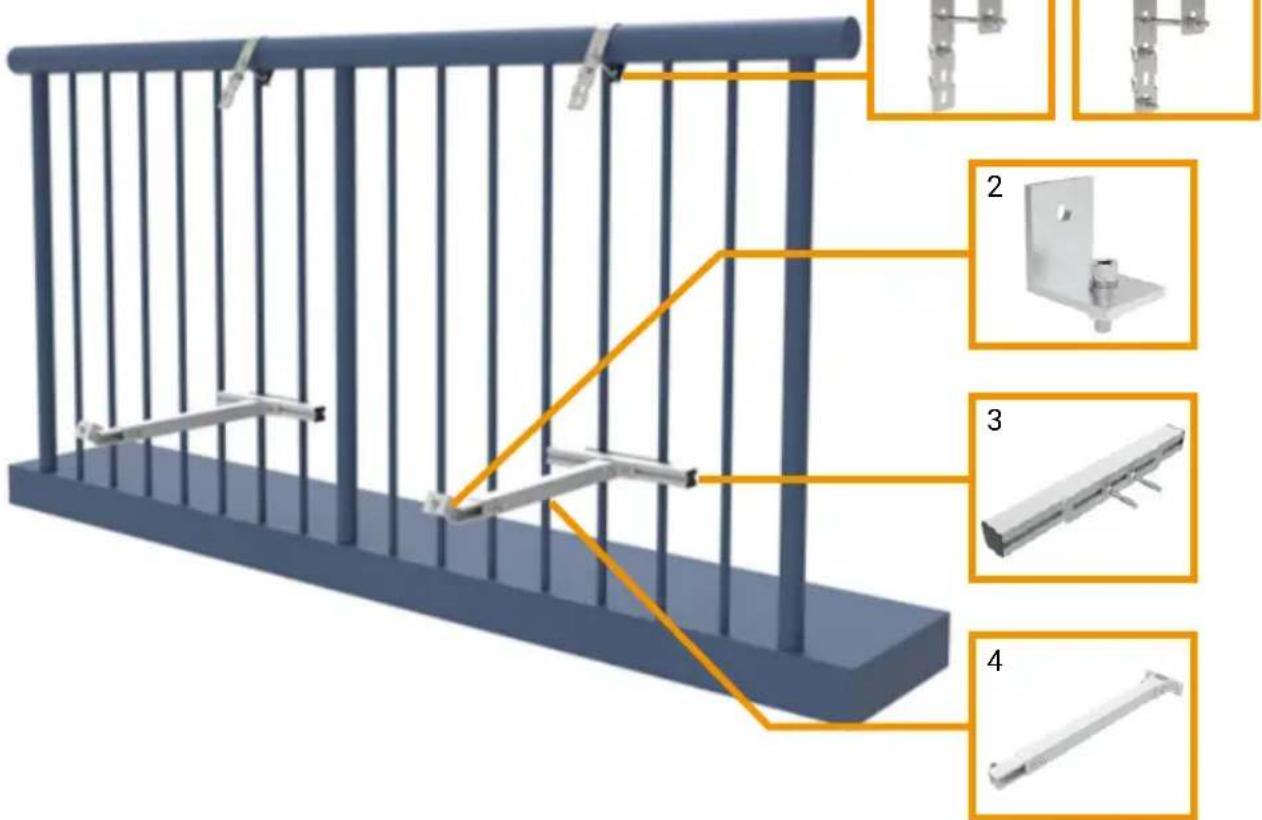

1. Komponenten


1 1-2 2
Balkonhaken	Balkonhaken (mit Inverterschrauben)	L-Verbindungsstück
3	4
Quadratisches Basisstück Verstellbare Verstrebung

4. Installationsanleitung

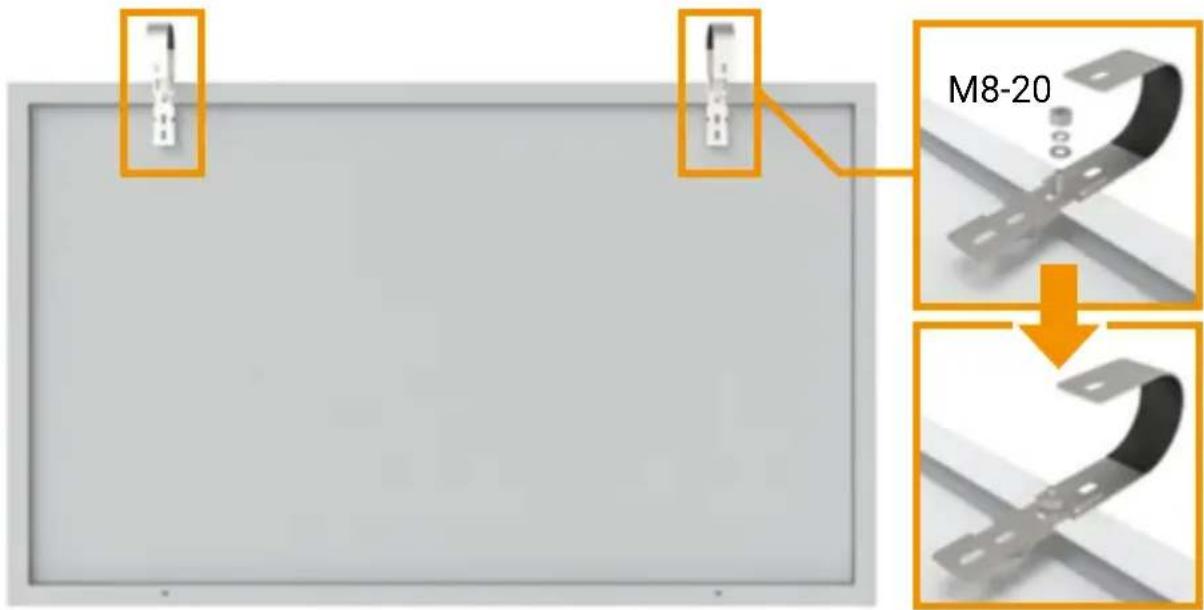

4.1 Montage Balkonhaken

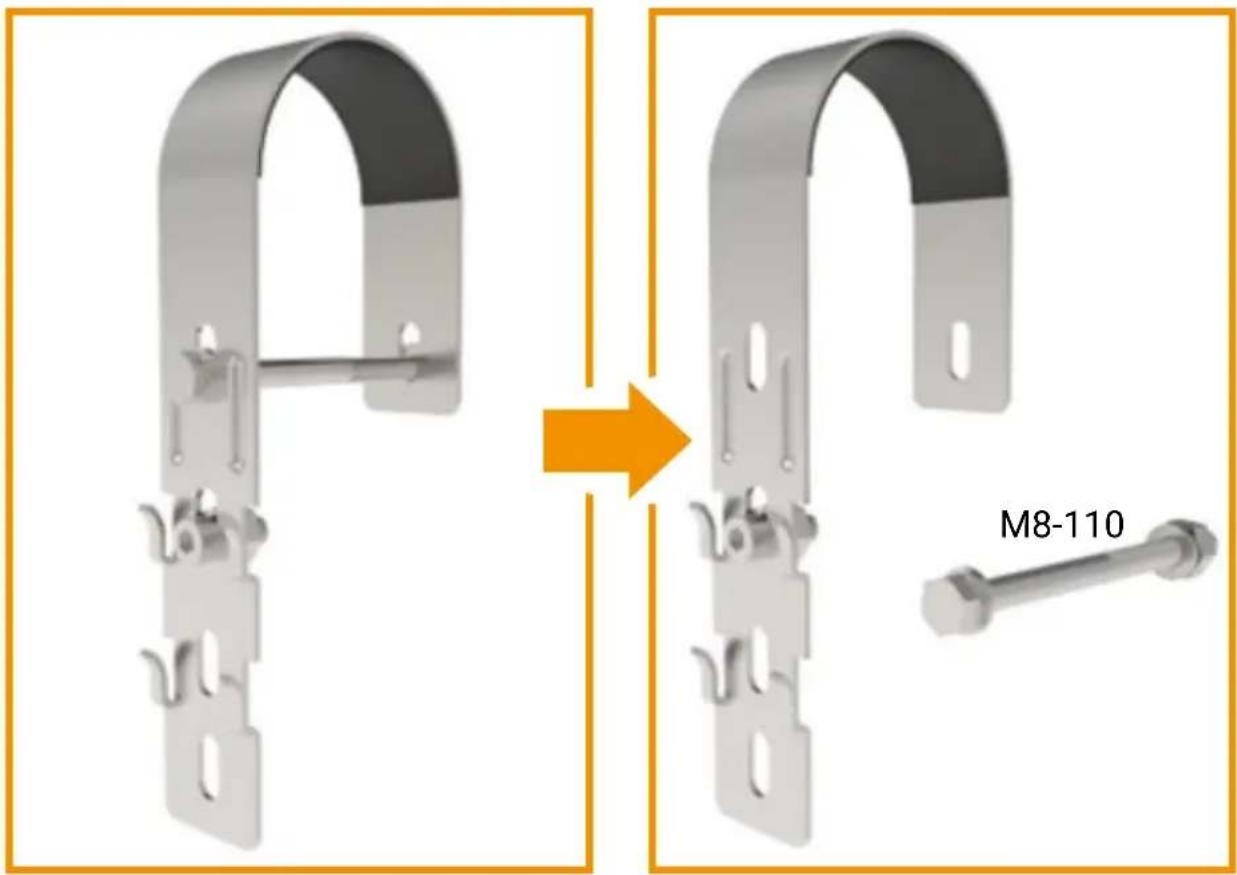

4.1.1 Entfernen Sie den Schraubensatz M8-110 vom Haken und legen Sie ihn beiseite.

4.2.2 Befestigen Sie den Rahmen des PV-Moduls im Hakenloch und sichern Sie ihn mit den Schrauben M8-20.

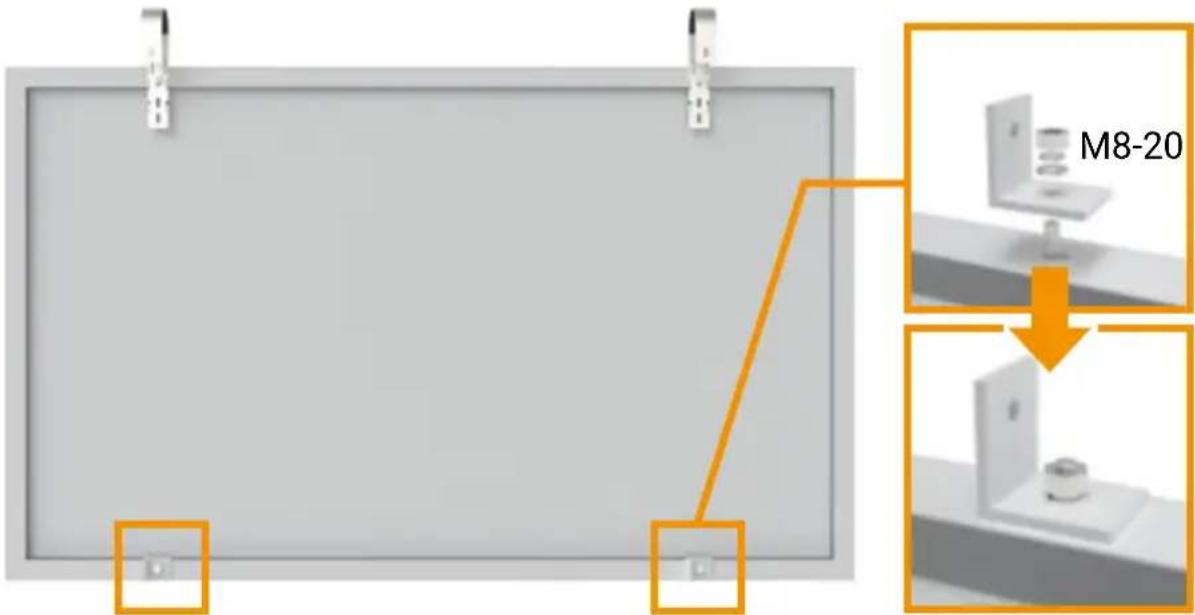

4.2 Montage L-Verbindungsstück

Montieren Sie das L-Verbindungsstück senkrecht an den Befestigungslöchern auf der Rückseite des Solarmoduls, und ziehen Sie die Schrauben (M8-20) fest.

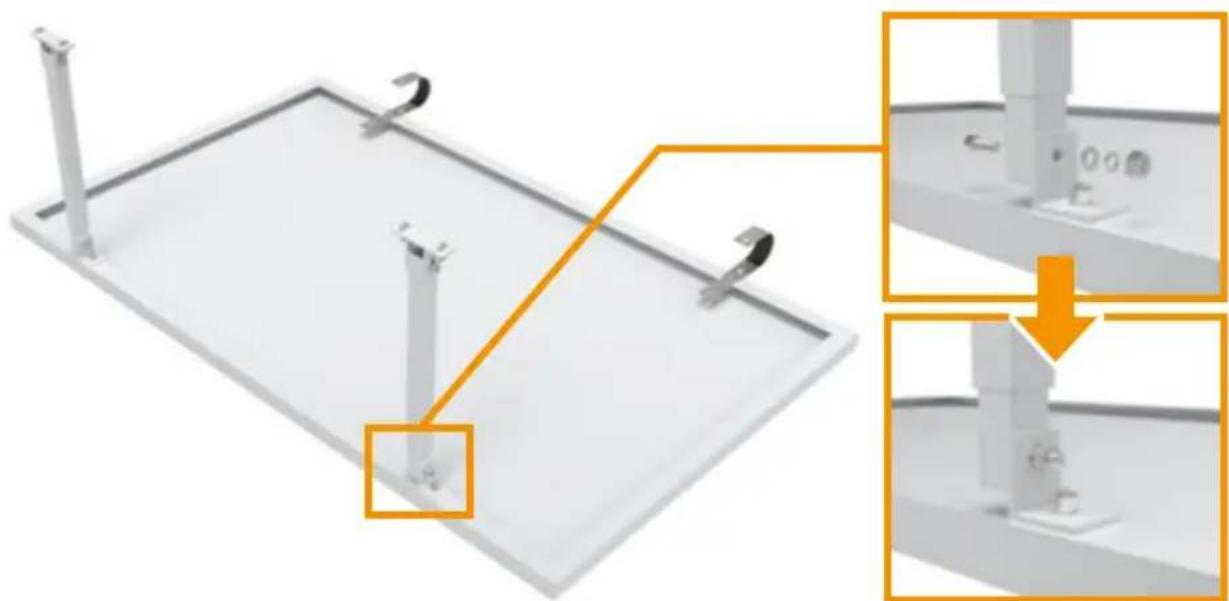

4.3 Montage verstellbare Verstrebung

Bringen Sie die verstellbare Verstrebung an den beiden unteren L-Verbindungs- stücken an (siehe unten). Es ist nicht nötig, die Schraube jetzt festzuziehen.

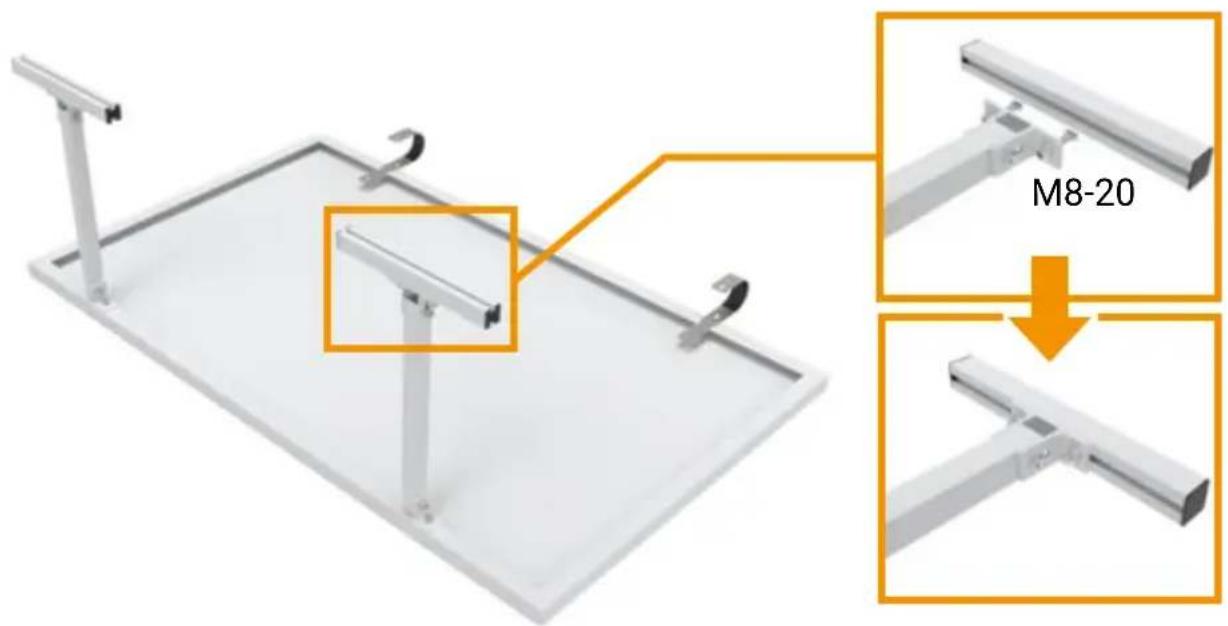

4.4 Montage quadratisches Basisstück

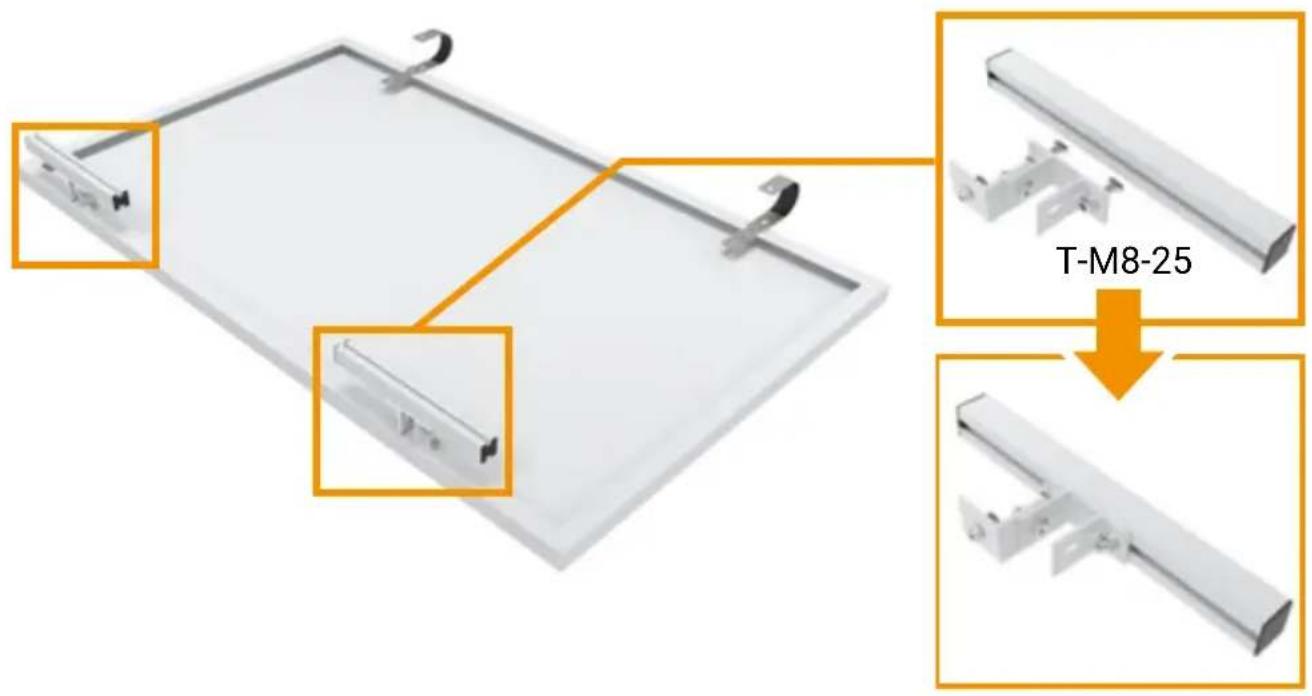

Verbinden Sie die quadratische Basis und die verstellbare Verstrebung mit der T-Schraube M8-25 und schließen Sie sie fest.

4.2 Montage komplettes Balkon-Kit

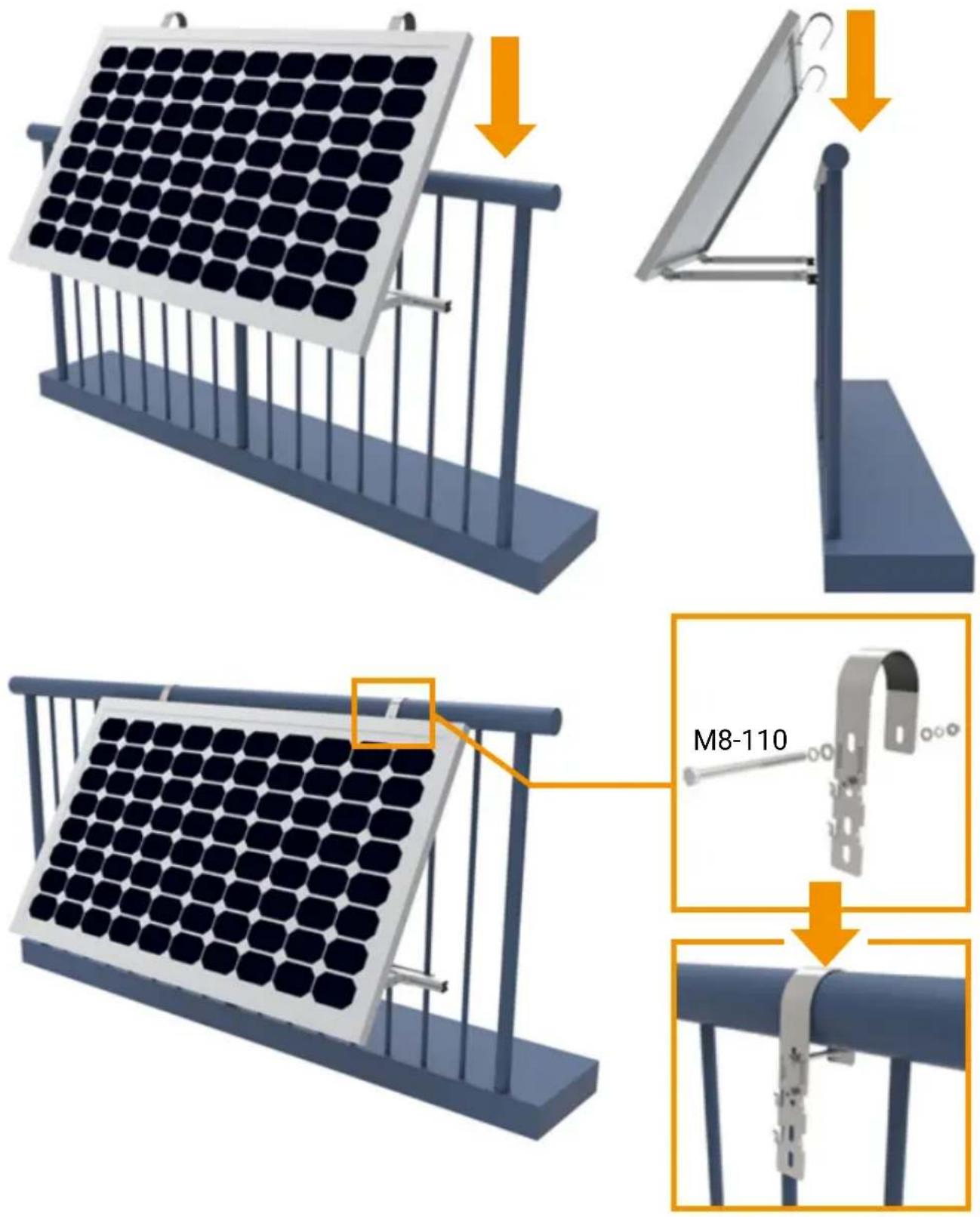

4.5.1 Hängen Sie den kompletten Bausatz an das Balkongeländer und ziehen Sie den Bolzen M8-110 fest.

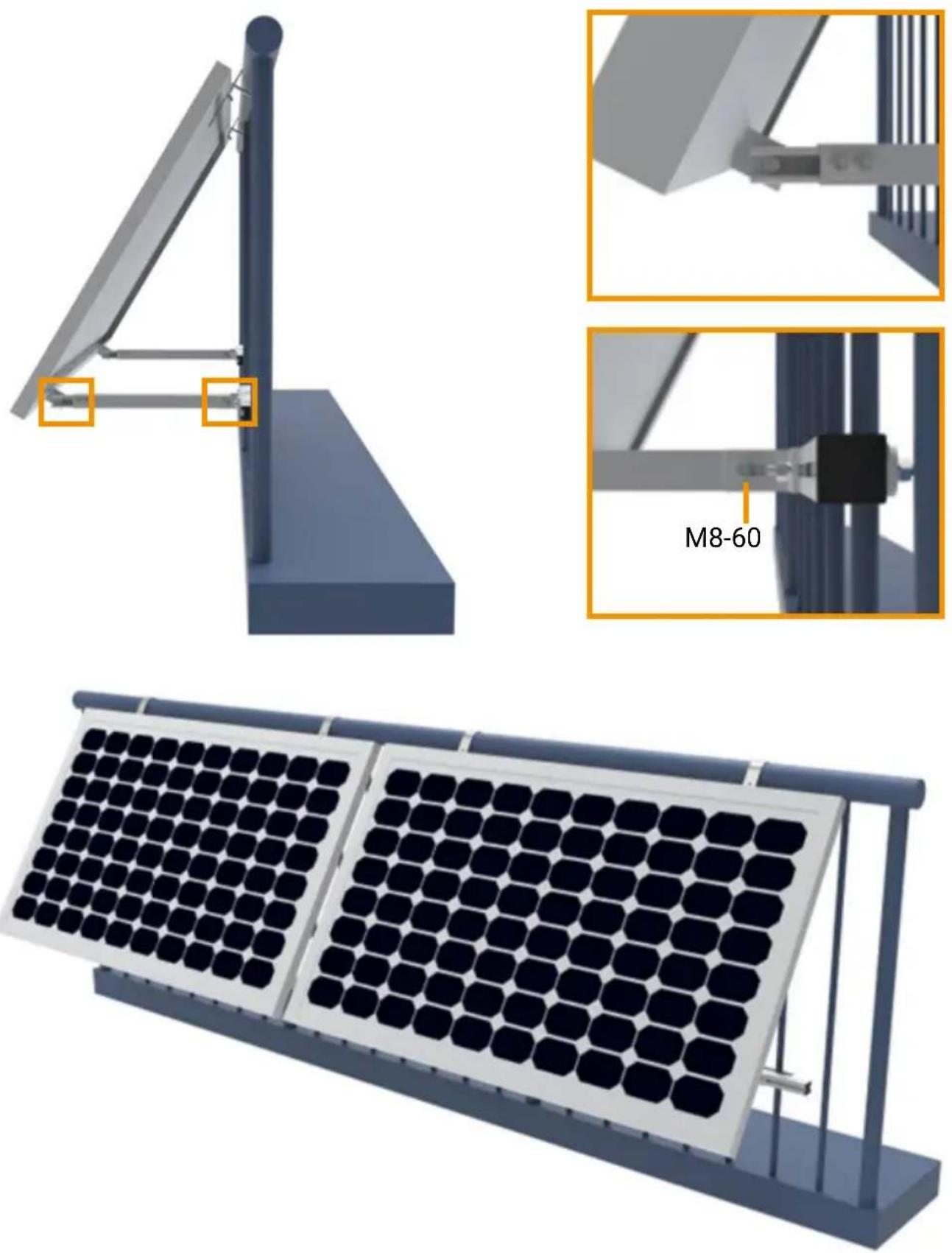

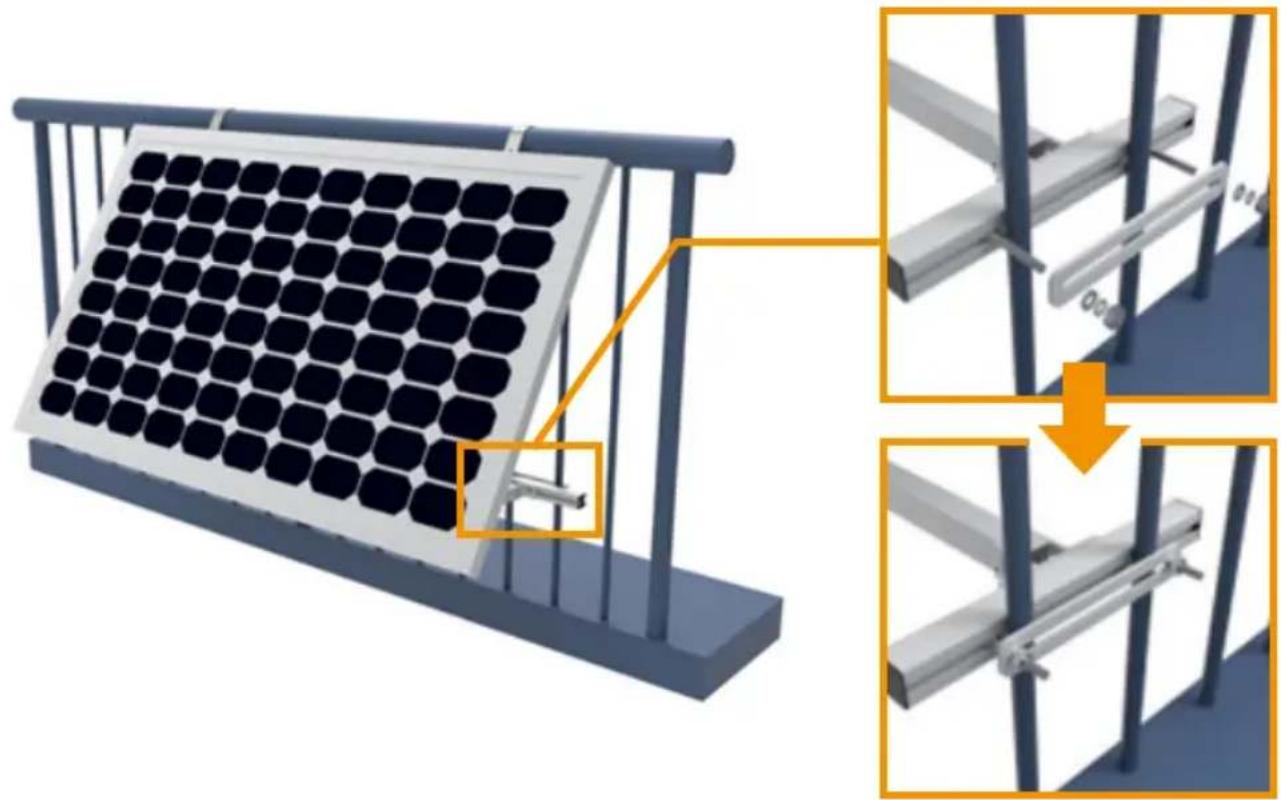

4.5.2 Montieren Sie den quadratischen Sockel mit der T-Schraube M8-60 an den Balkonsäulen und ziehen Sie ihn fest.

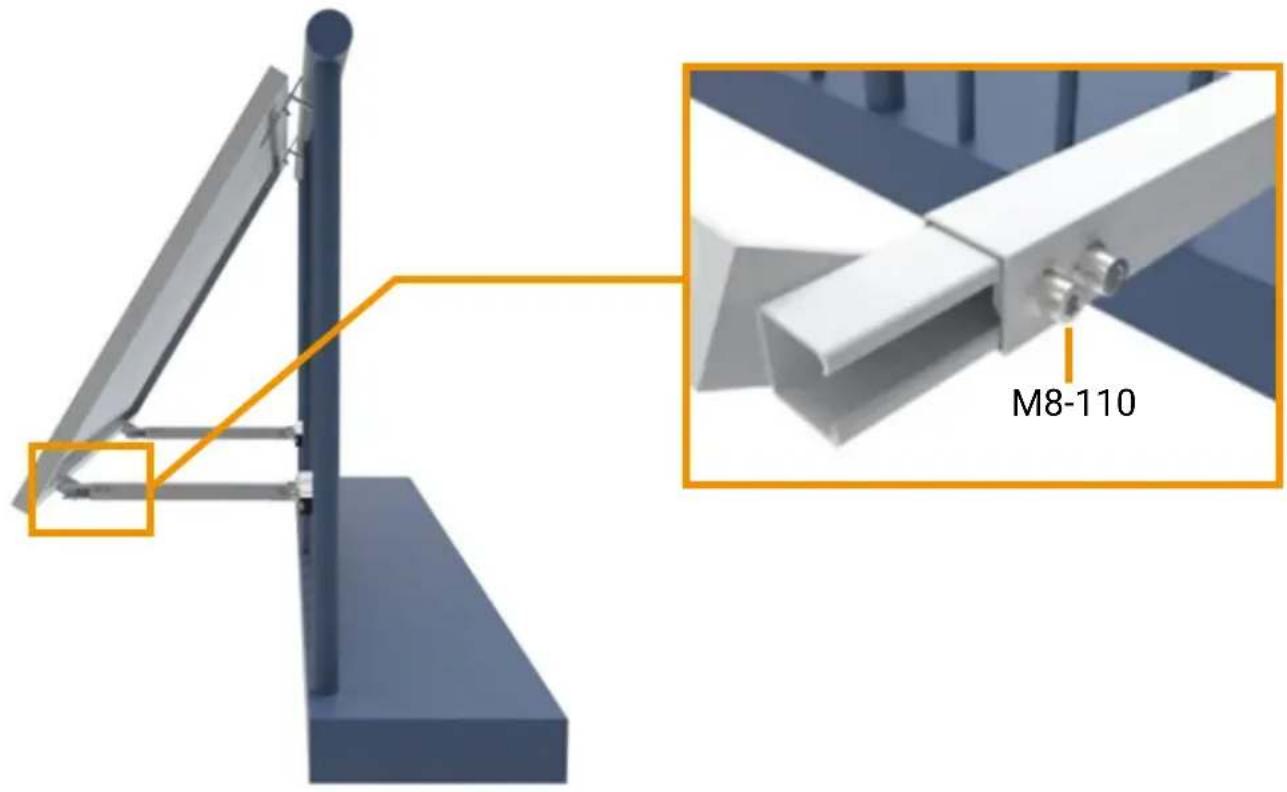

4.5.3 Stellen Sie die Länge der verstellbaren Strebe entsprechend dem gewünschten Neigungswinkel ein und ziehen Sie die Schraube M8-25 fest an.

4.5.4 Ziehen Sie alle Schrauben fest an. Die Installation ist nun abgeschlossen.

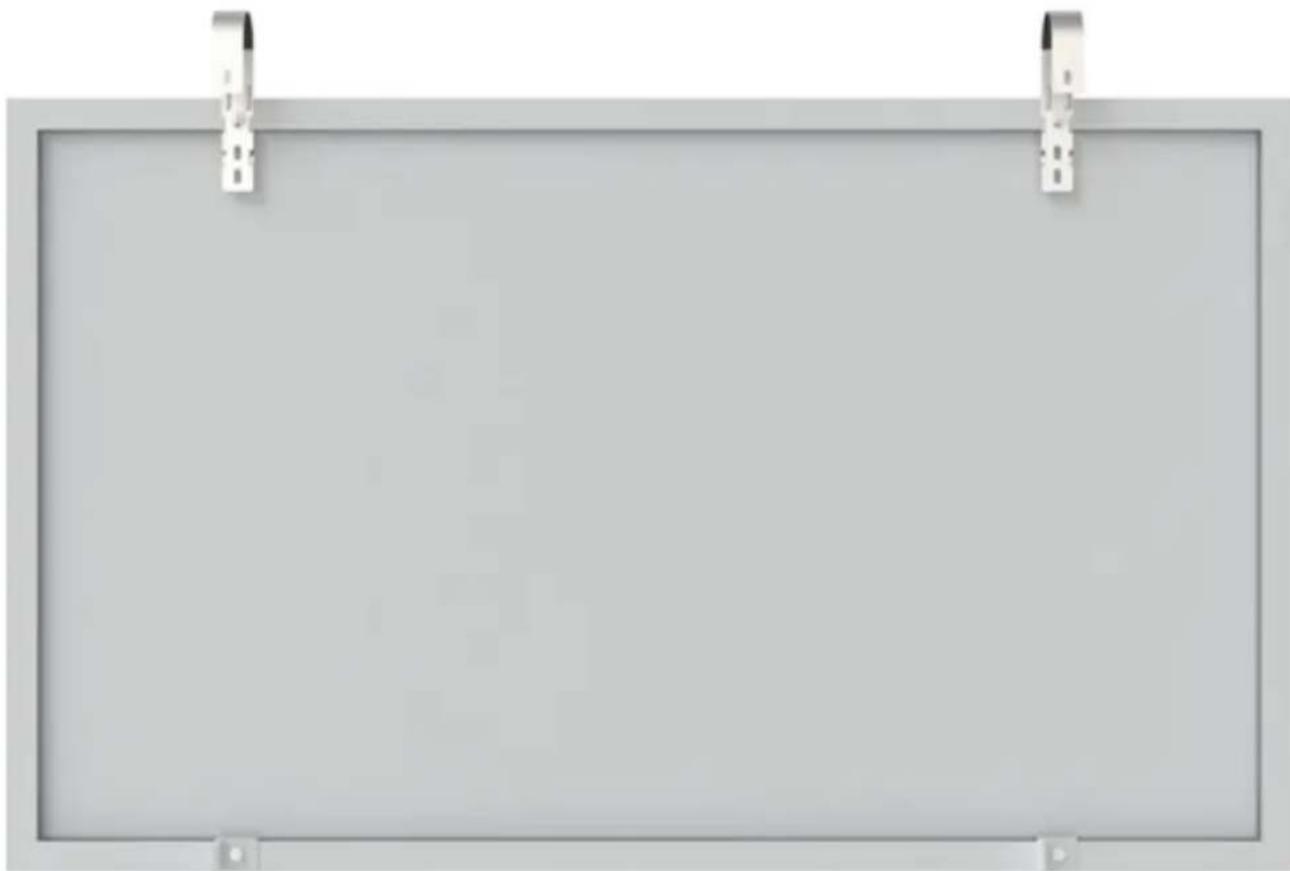

Anhang: 0°Balkon-Montageset

Anhang 1.1

Wiederholen Sie die Schritte 4.1-4.2

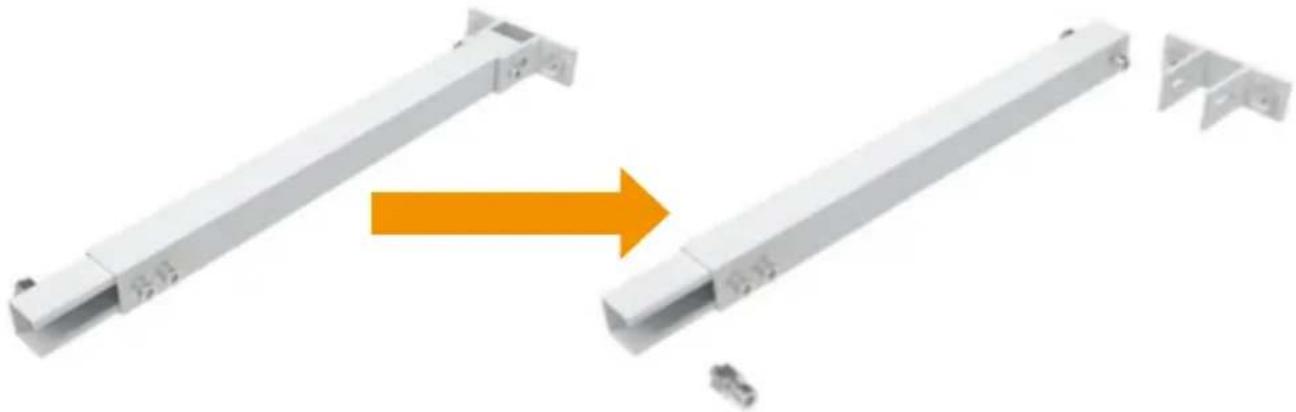

Entfernen Sie die Rohre der verstellbaren Verstrebungen, dann bleibt die feste Basisstück übrig.

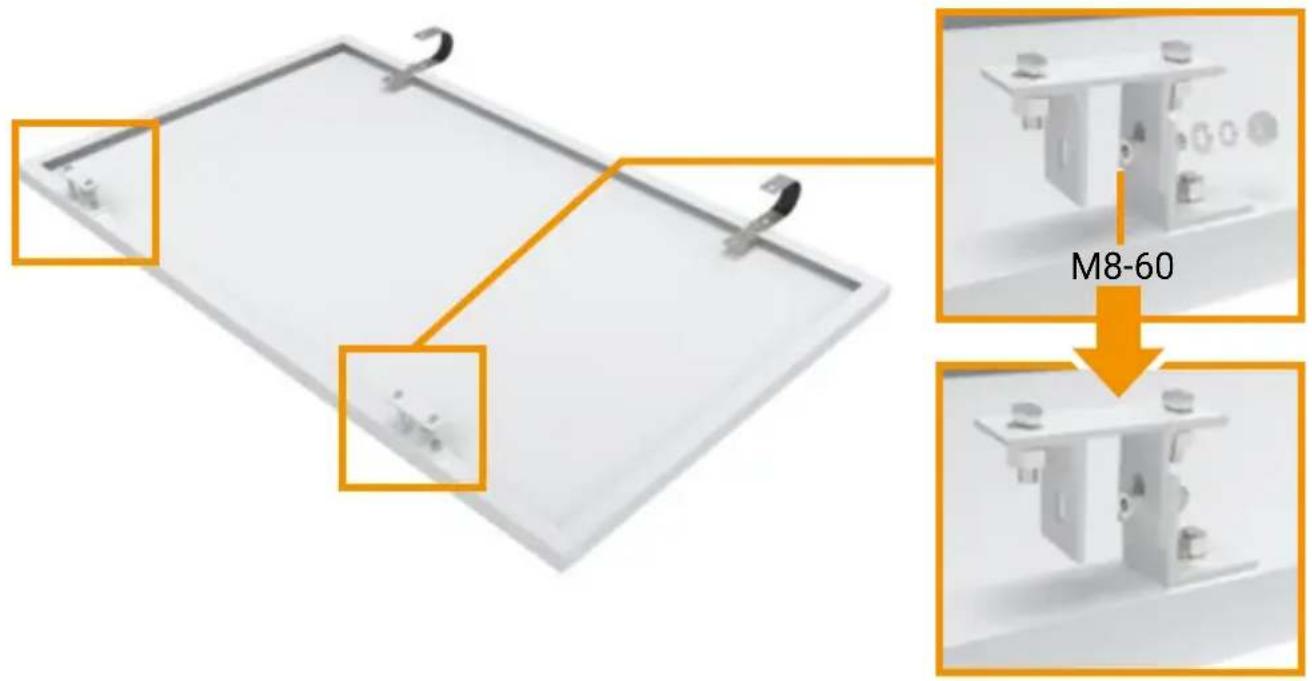

Montieren Sie den festen Sockel auf den unteren beiden L-Verbindungsstücken wie unten dargestellt. Es ist nicht notwendig, die Schraube jetzt zu fest anzuziehen.

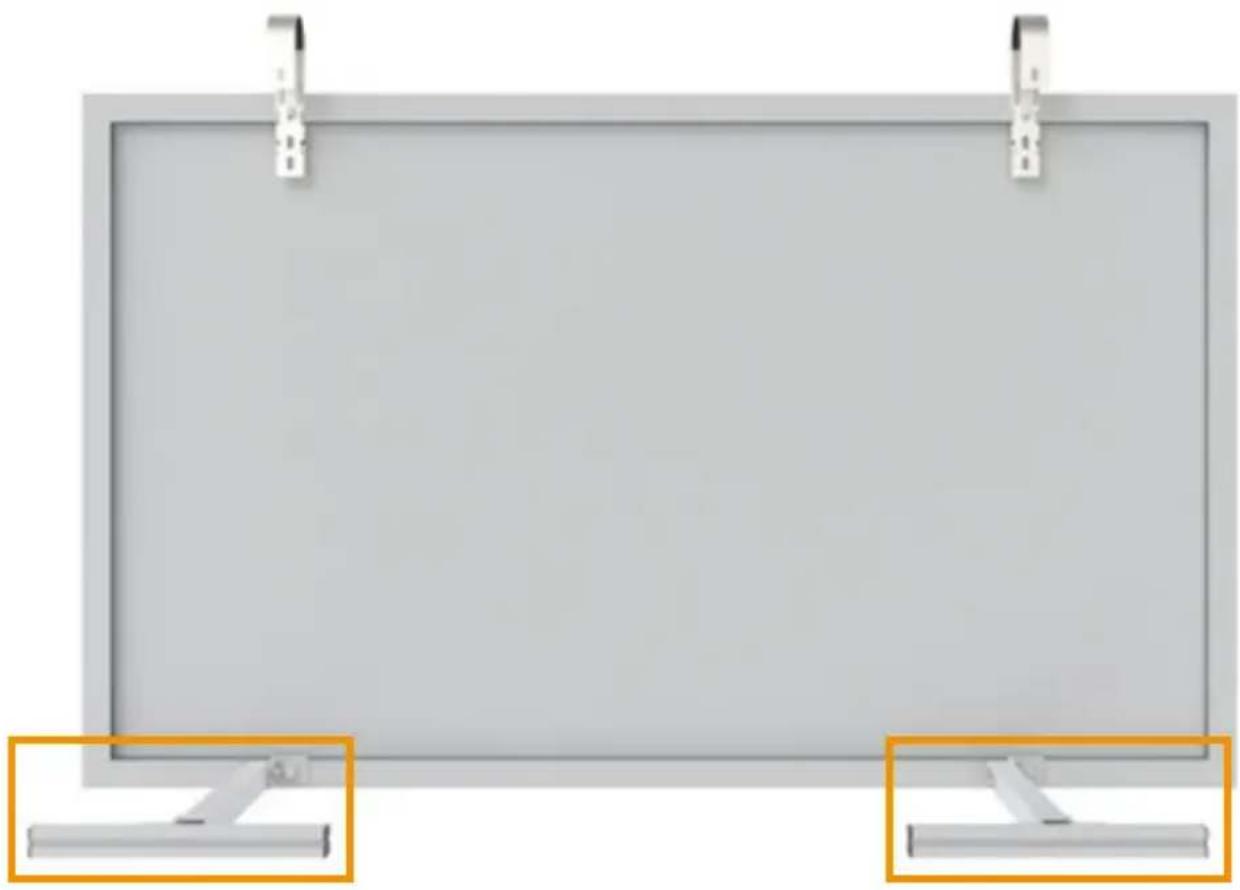

Anhang 1.4 Montage quadratisches Basisstück

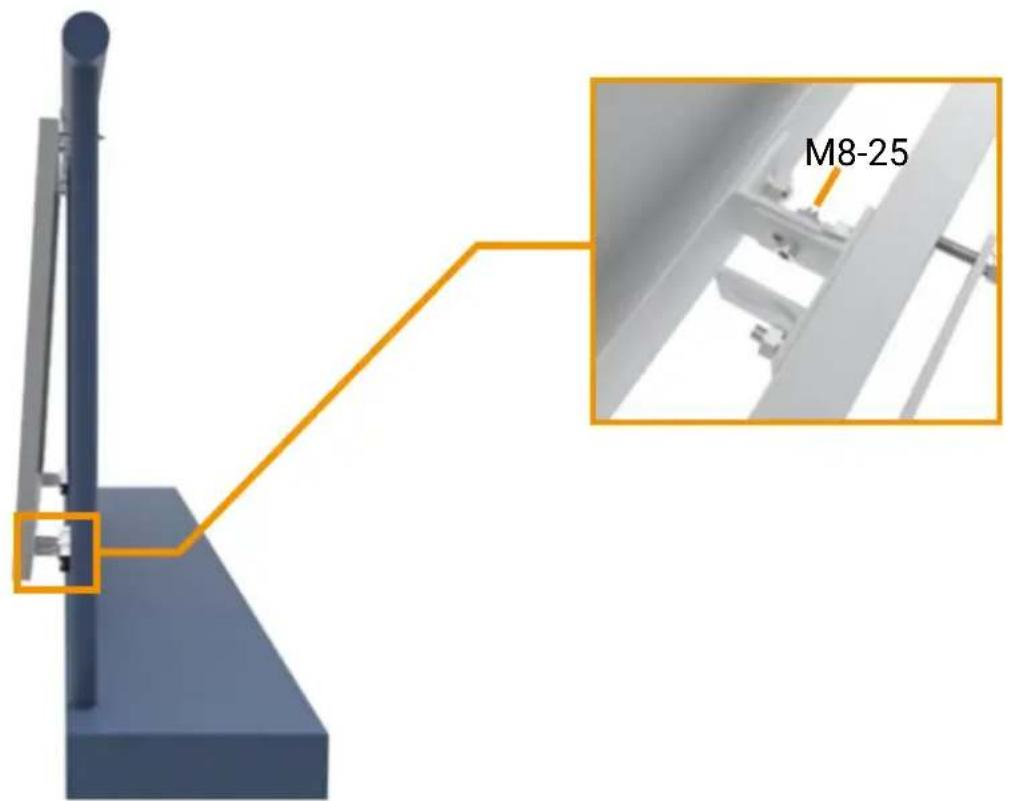

Verbinden Sie den quadratischen Sockel und den festen Sockel mit der T-Schraube M8-25 und verriegeln Sie sie fest.

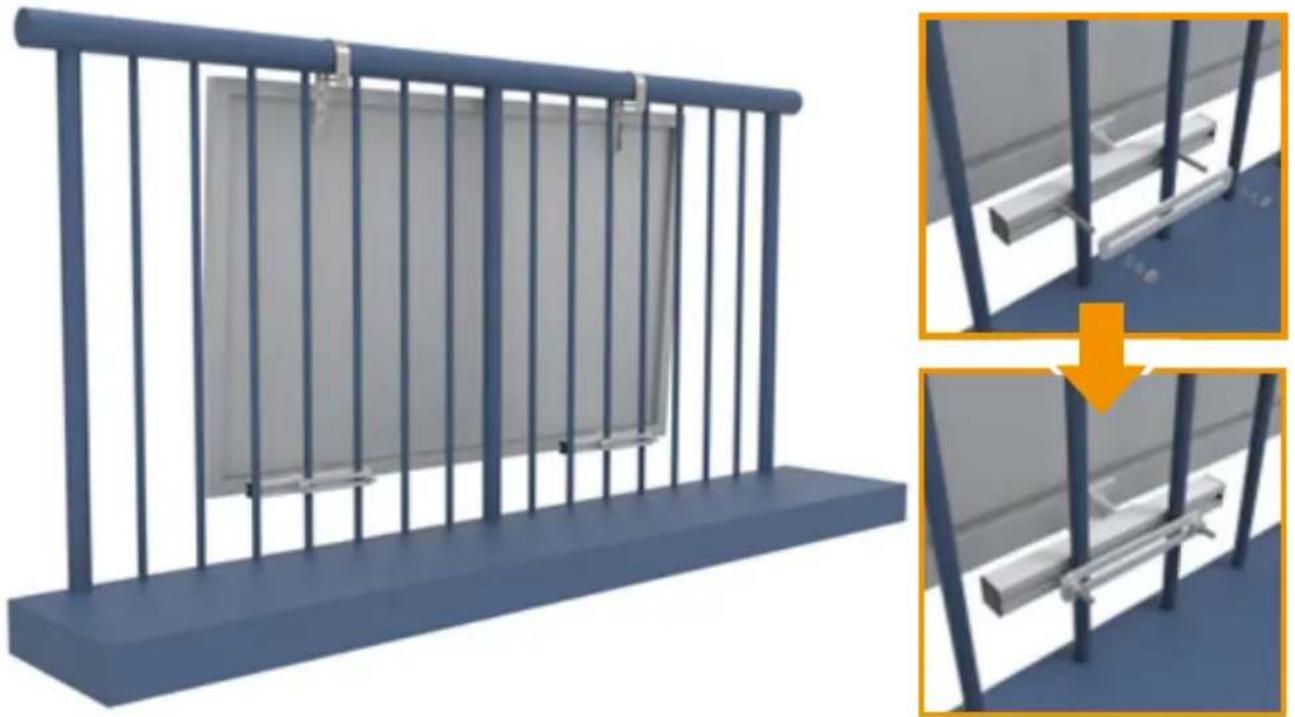

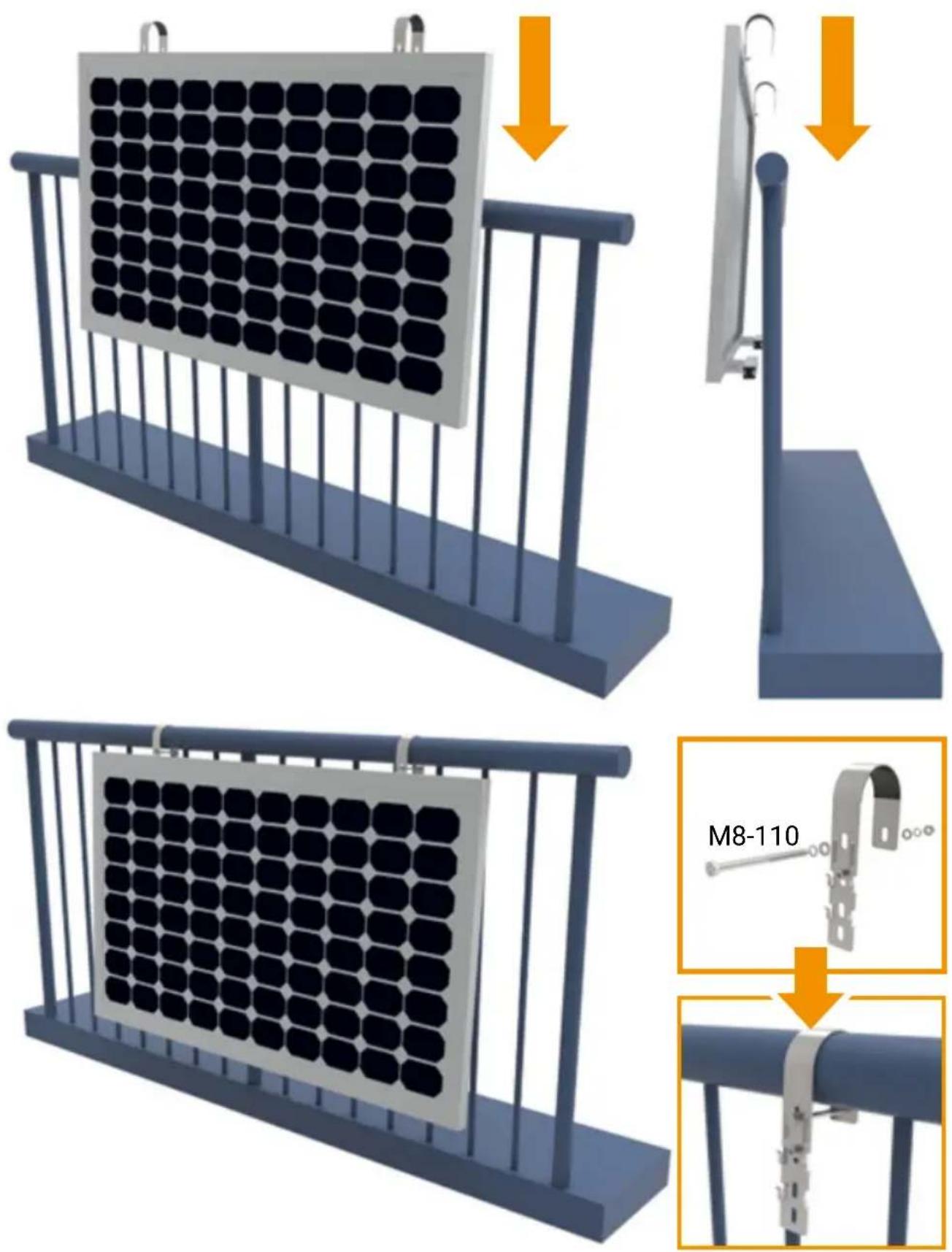

Anhang 1.5 Montieren Sie den kompletten Bausatz auf dem Balkon 1.5.1 Hängen Sie den kompletten Bausatz an das Balkongeländer und ziehen Sie den Bolzen M8-110 fest.

Befestigen Sie den quadratischen Sockel mit der T-Schraube M8-60 an den Balkonpfeilern und ziehen Sie ihn fest.

Ziehen Sie alle Schrauben fest an. Der Einbau ist nun abgeschlossen.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

– Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.

Installation Manual

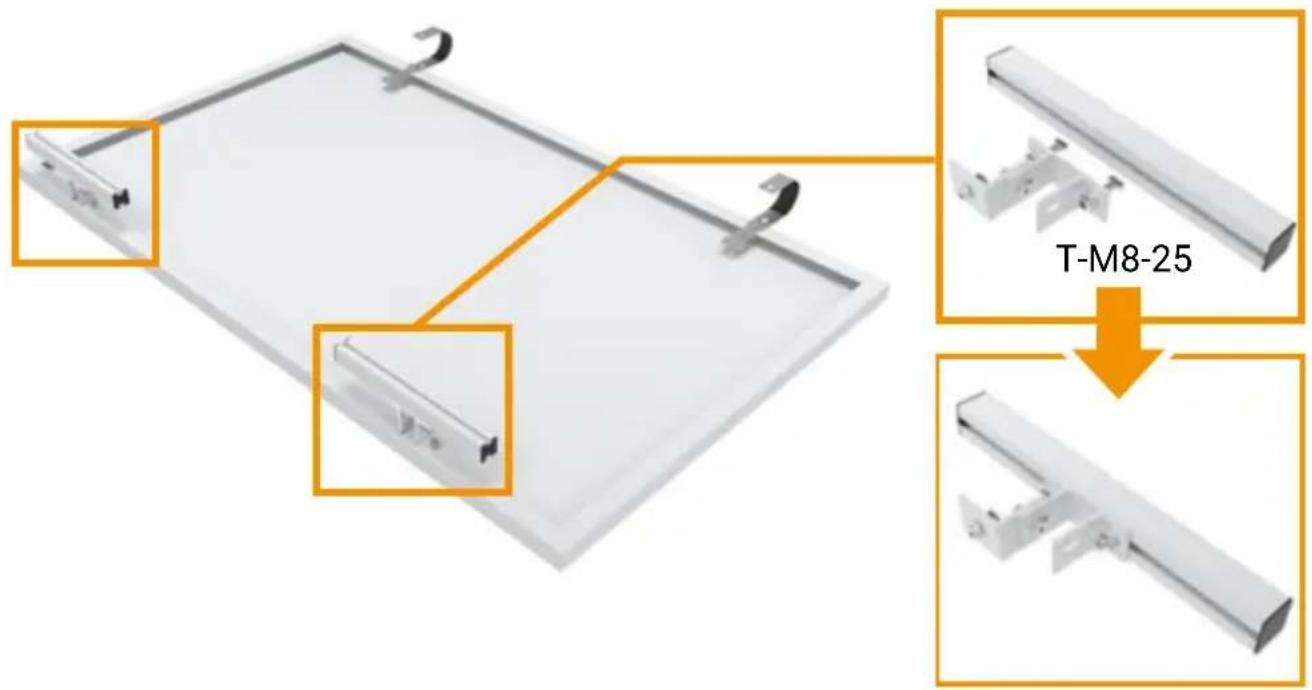

Verbinden Sie die quadratische Basis und die feste Basis mit der T-Schraube M8-25 und verriegeln Sie sie fest.
