Produkttyp	PV-Mikro-Wechselrichter
Modell	KBKW 800
Marke	KKT Kolbe
Abmessungen (B × H × T)	280 mm × 200 mm × 40 mm (ohne Stecker und Kabel)
Gewicht	1,62 kg
Anzahl der PV-Eingänge	2 (MC4)
MPPT-Spannungsbereich	22 V – 48 V
Maximale Eingangsspannung	52 V
Maximale Eingangsleistung	2 × 425 W (max. 1 Modul pro Eingang)
Nennausgangsleistung	750 W
Maximale Ausgangsleistung	800 W
Nennausgangsspannung	230 V AC
Nennausgangsfrequenz	50 Hz
Maximaler Wirkungsgrad	94 %
CEC-gewichteter Wirkungsgrad	93,5 %
Kommunikation	WLAN (2,4 GHz)
Schutzart	IP65
Betriebstemperaturbereich	-40 °C bis +65 °C
Lagertemperaturbereich	-40 °C bis +85 °C
Kühlung	Natürliche Konvektion (lüfterlos)
Max. Einheiten pro Abzweig	10 (230 V)
Konformität	CE, VDE-AR-N 4105, VDE V 0124-100
Überhitzungsschutz	Automatische Abschaltung bei ca. 60 °C, Wiederanlauf bei ca. 50 °C
Nachtstromverbrauch	< 80 mW
Wartung und Reinigung	Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden. Keine regelmäßige Wartung erforderlich.
Sicherheitshinweise	Erdung gemäß Vorschrift (PE-Leiter). Nicht mehrere Paneele in Reihe an einem Eingang anschließen. Überhitzungsschutz integriert.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Hersteller erhältlich. Reparaturen nur durch autorisiertes Fachpersonal.
Allgemeine Informationen	Einphasiger Ausgang, für 230-V-Netze. Geeignet für Balkonkraftwerke und kleine PV-Anlagen.

Häufig gestellte Fragen - KBKW 800 KKT Kolbe

Wie verbinde ich den Wechselrichter mit dem WLAN?

Warum leuchtet die Status-LED rot?

Wie viele Solarmodule kann ich anschließen?

Was bedeutet die blaue LED?

Kann ich mehrere Wechselrichter an einem Abzweig betreiben?

Was passiert bei Überhitzung?

Wie erfolgt die Erdung?

Welche Panel-Leistung ist erlaubt?

Wo finde ich die SmartApp zur Überwachung?

Ist der Wechselrichter für den Außenbereich geeignet?

BEDIENUNGSANLEITUNG KBKW 800 KKT Kolbe

PV Micro-Wechselrichter

KBKW 800

• Einzelne Einheit verbindet sich mit bis zu 2 PV-Modulen
  • Maximal 800W AC Ausgangsleistung
  • Einphasiger Ausgang, flexibles 3-Phasen-PV-System
  • WIFI-Kommunikation und Cloud-Überwachung
  • Bis zu 10 Einheiten (230V) pro Abzweig
• Anpassbarer Spannungsbereich für verschiedene Eingänge (DC, PV)
  • Integriertes AC-Buskabel, betriebsbereit
• Kostengünstig, einfach zu installieren

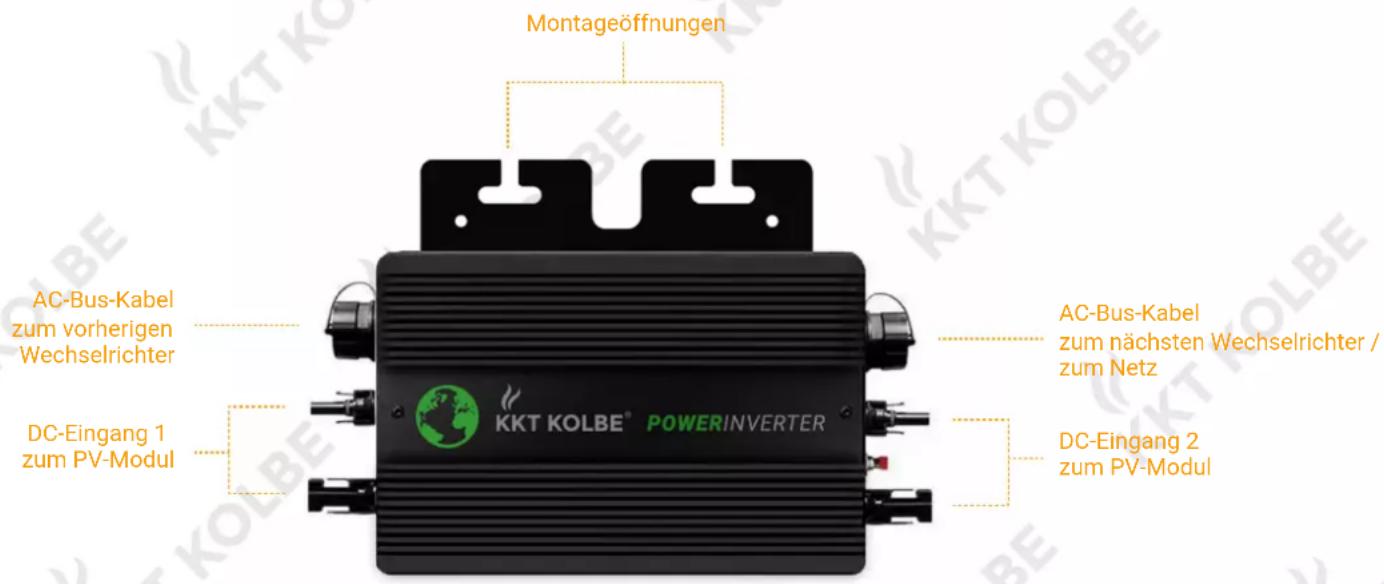

Grundlegender Aufbau

Funktionsbeschreibung der Kontrollleuchten

Statusleuchte (auf der Geräte-Oberseite)

Grünes Licht: Der Wechselrichter erzeugt Strom und speist ein.

Rotes Licht: Der Wechselrichter speist nicht ein.

Mögliche Gründe:

- Das Gerät ist nicht mit dem Stromnetz verbunden.

• Die Stromerzeugung ist zu gering. Die Solarpaneele erzeugen nicht genug Strom, dass der Wechselrichter startet.

WLAN - Kontroll-Leuchte (seitlich am Gerät)

Blaues Licht leuchtet und beginnt zu blinken: Das WLAN-Cloud-Überwachungs-Modul wartet auf Konfiguration.

Blaues Licht leuchtet und erlischt: Das WLAN-Cloud-Überwachungs-Modul startet und geht in den Betriebszustand über.

Blaues Licht blinkt: Netzwerk ist nicht konfiguriert.

Oder: Es kann keine Verbindung zwischen dem Netzwerk und dem drahtlosen Netzwerkgerät hergestellt werden.

Oder: Der Mikro-Wechselrichter wurde in der Cloud gelöscht.

Kein Licht: Die WLAN-Cloud-Überwachung funktioniert normal.

Hinweise bei Verbindungsproblemen zwischen Gerät und Router:

• Das Gerät ist auf das 2.4GHz Frequenzband ausgerichtet. Achten Sie auf eine entsprechende Konfiguration des Routers.
• Manche Router verbinden sich nur mit bekannten Geräten. Identifizieren Sie den Wechselrichter in ihrem Netzwerk über den Router.
• Eine ausführliche Anleitung zur WLAN-Cloud-Überwachung / SmartApp-Anleitung finden Sie im Lieferumfang Ihres Geräts oder zum Download in unserem Online-Shop auf www.kolbe.de auf der entsprechenden Produktseite.

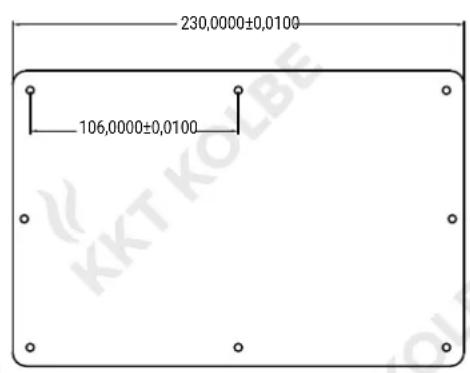

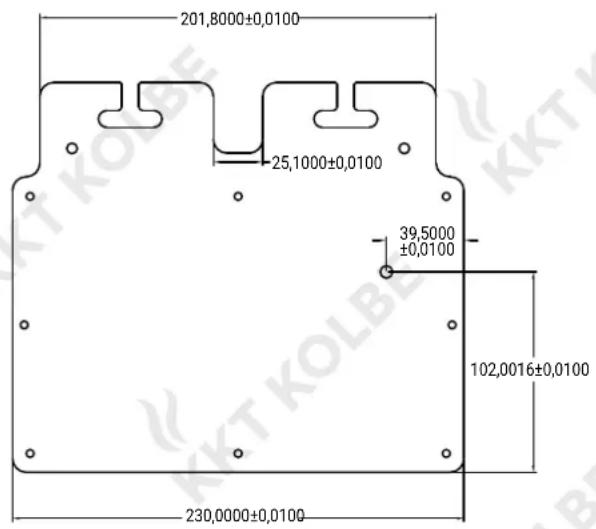

Abmessungen

Einheit: mm

Model	KBKW 800
Eingangsdaten (DC, PV)
Anzahl der MC4-Anschlüsse	2 Sets
MPPT-Spannungsbereich	22V-48V
Betriebsspannungsbereich	20V-50V
Maximale Eingangsspannung	52V
Einschaltspannung	18V
Maximale Eingangsleistung	2×425W Hinweis: Max. 1 Paneel pro Eingang! Paneele nicht in Reihe schalten!
Maximale Eingangsstromstärke	2×12A
Ausgangsdaten (AC)
Einphasiger Netztyp	230V
Nennausgangsleistung	750W
Maximale Ausgangsleistung	800W
Nominaler Ausgangsstrom	3,47A
Nominale Ausgangsspannung	230V AC
Standard-Ausgangsspannungsbereich	180V-280V AC
Nominale Ausgangsfrequenz	50HZ
Standard-Ausgangsfrequenzbereich	48-51Hz
Leistungsfaktor	>0,99
Harmonische Gesamtverzerrung	THD <5%
Maximale Einheiten pro Zweig	10 Einheiten
Effizienz
Höchste Effizienz	94%
CEC-gewichteter Wirkungsgrad	93,5%
Nominale MPPT-Effizienz	92%
Nachtstromverbrauch	<80 mW
Mechanische Daten
Umgebungstemperaturbereich bei Betrieb	-40°C bis +65°C
Temperaturbereich bei Lagerung	-40°C bis +85°C
Abmessungen (B × H × T)	280mm × 200mm × 40mm (ohne Stecker und Kabel)
Gewicht	1,62kg
Maximale Stromstärke des AC-Buskabels	20A
Wasserdichtheits-Klasse	IP65
Kühlungsmodus	Natürliche Konvektion - keine Ventilatoren
Weitere Merkmale
Kommunikation	WLAN (2,412-2,480 GHz; maximale Sendeleistung 20 dBm)
Konstruktion des Transformers	Hochfrequenztransformatoren, galvanisch isoliert
Integrierter Boden	Die Gerätemasse wird durch den PE im AC-Kabel bereitgestellt.Eine zusätzliche Erdung ist nicht erforderlich.
Schutzfunktionen	Isolierter Inselschutz, Spannungsschutz, Frequenzschutz,Temperaturschutz, Stromschutz, usw.
	CE, VDE-AR-N 4105, VDE V 0124-100Konformität
Hinweis zur Produktkonformität:	Hiermit erklärt KKT Kolbe, dass der Funkanlagentyp KBKW800 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:https://www.kolbe.de/Mikro-Wechselrichter-800-W-WiFi-App-KBKW800

Hinweis zum Überhitzungsschutz des Mikro-Wechselrichters

Erhitzt sich das Gerät während des Betriebs zu stark (ca. 60°C),

wird der Betrieb automatisch gestoppt und erst wieder gestartet,

wenn das Gerät auf eine unbedenkliche Temperatur abgekühlt ist (ca. 50°C).

Dies ist normal und notwendig, und bedeutet keinen technischen Defekt.

Um einer Überhitzung vorzubeugen, installieren Sie das Gerät am einem schattigen, gut belüfteten Ort.

Hinweis zur Erdung

In Europa ist es Vorschrift, dass der Wechselrichter und die Solarpaneele mit eine mseparaten Erdungskabel verbunden werden müssen.

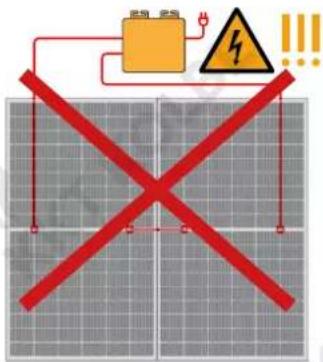

Hinweise zum PV-Anschluss

Stellen Sie unbedingt sicher, dass der Wechselrichter korrekt mit den PV-Modulen verkabelt ist! Unter Umständen werden hierfür Verlängerungskabel benötigt.

Schließen Sie an jeden PV-Eingang des Wechselrichter (DC Eingang 1 und 2, siehe „grundlegender Aufbau“) jeweils nur ein PV-Modul an!

Beim Anschluss von 2 oder mehr in Reihe geschalteten PV-Modulen an einen PV-Eingang kommt es zu einem Kurzschluss durch zu hohe Spannung und der Wechselrichter wird beschädigt! Dies ist nicht über die Gewährleistung abgedeckt!

Darstellungen dienen Illustrationszwecken und können leicht vom tatsächlichen Erscheinungsbild abweichen.

Achten Sie bei der Montage der Solarpaneele auf eine solide und sturmfeste Installation!

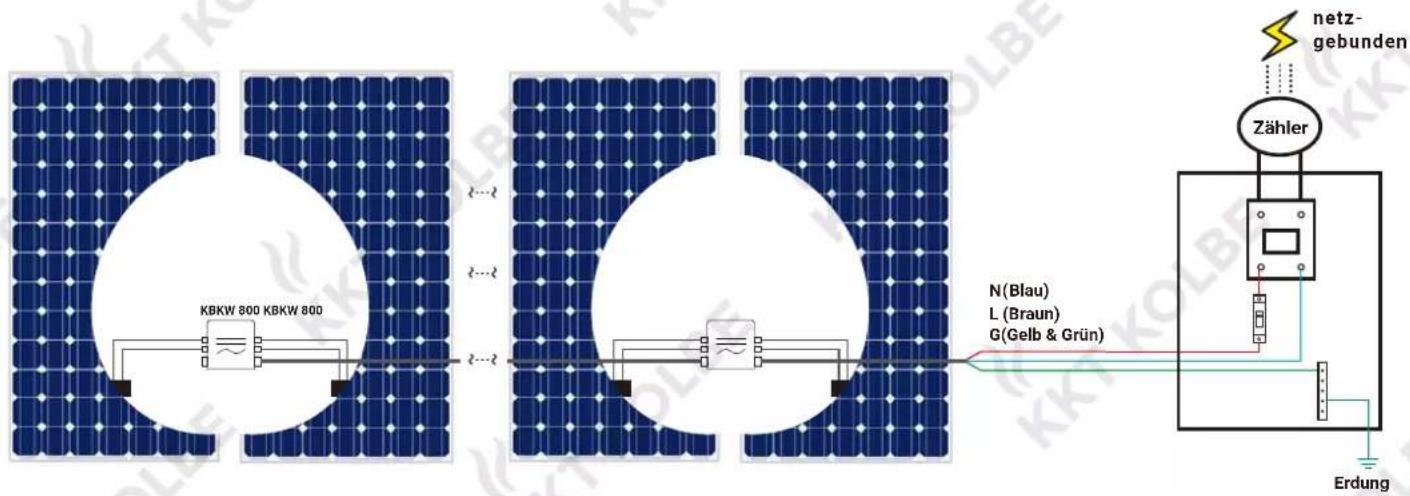

Installationsschema

KBKW 800 Micro-Wechselrichter

230VAC

@

Einphasig 230V

t-4 (t-4) (t-4)

eInph 230V-Netz

①238910

2—2

1. KBKW800 @Einphasiges 230V-Netz, maximal 10 Einheiten von KBKW800Microinvertern pro Zweig.

2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 850W

(Die maximale Ausgangsleistung der PV-Module beträgt 2×425W).

1. Die VOC der PV-Module sollte nicht größer sein als die maximale DC-Eingangsspannung des Mikrowechselrichters.

ACHTUNG: Kombiniert man unterschiedlich leistungsstarke Wechselrichter (z.B. KBKW400 mit KBKW800), muss der leistungsstärkste an das Netz angeschlossen werden, da es sonst zu Leistungsverlusten kommen kann.

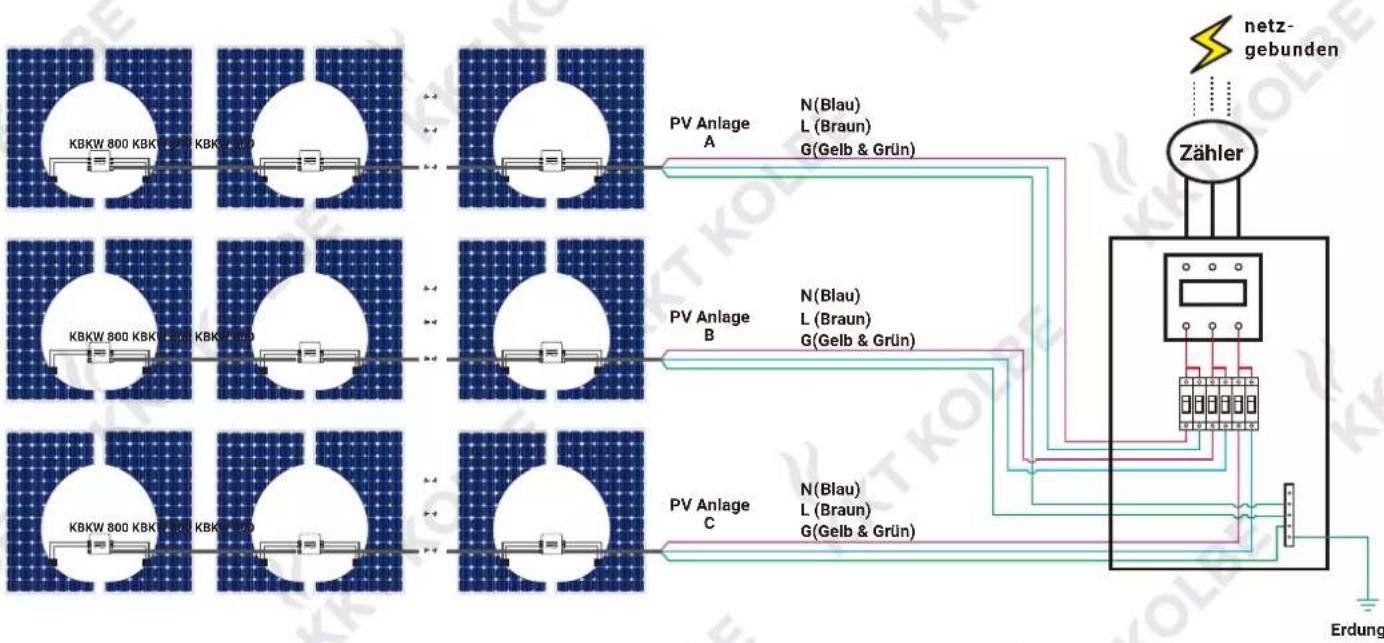

Schaltplan

KBKW 800 Micro-Wechselrichter

230VAC

Einphasig 230V

KBKW 800 Micro-Wechselrichter

230VAC

3-phasig 380V (Einphasig 230V)
