Produkttyp	Ziegeldach-Montageset für Solarmodule
Marke	KKT Kolbe
Modell	DH01MONTAGESET2B
Hauptmaterialien	Aluminiumlegierung AL6005-T5, Edelstahl SUS304
Komponenten	Ziegeldachhaken, L-Halterung AR51, Schiene AR, Schienenverbinder, Endklemmen, Mittelklemmen, Erdungsplatte, Erdungsklemme
Schienenlänge (ca.)	Standard 2,0 m (kombinierbar)
Gewicht (komplett)	ca. 15 kg (für 2 Module)
Maximale Modulleistung	geeignet für handelsübliche Solarmodule bis 450 W
Modulanzahl (Standard)	2 Module pro Set
Anzugsdrehmoment (Edelstahlschrauben)	max. 14,3 Nm
Befestigung am Dach	Schrauben ST6,3x80 in Dachsparren
Korrosionsbeständigkeit	hoch (Alu/Edelstahl)
Anwendungsbereich	Wohnprojekte, Ziegeldächer
Werkzeuge (erforderlich)	Drehmomentschlüssel (M8), Inbusschlüssel, Bohrer 9 mm, Maßband, Gummihammer
Wartung	Regelmäßige Sichtprüfung auf festen Sitz und Korrosion
Reinigung	mit warmem Wasser und weichem Tuch, keine Scheuermittel
Sicherheitshinweise	Schutzhelm, Sicherheitsschuhe, Handschuhe; Stromschlaggefahr bei Installation
Erdung	Erdungsklemme pro Modulreihe an einer Schiene
Spannungsfestigkeit	geeignet bis 1000 V DC (Modulabhängig)
Garantie	2 Jahre auf Materialfehler (Herstellerangabe)
Reparierbarkeit	Einzelkomponenten nachrüstbar (Haken, Schienen, Klemmen)

Häufig gestellte Fragen - DH01MONTAGESET2B KKT Kolbe

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen: Drehmomentschlüssel (M8), Innensechskantschlüssel, Bohrer 9 mm, Maßband, Gummihammer, Rollgabelschlüssel sowie ein Elektrowerkzeug (M6/M8).

Wie wird der Dachhaken montiert?

Heben Sie die Ziegel an, befestigen Sie den Haken mit der Schraube ST6,3x80 am Dachsparren. Achten Sie auf gleiche Höhe der Haken und decken Sie die Ziegel wieder ab.

Kann ich die Schienen verlängern?

Ja, verwenden Sie den Schienenverbinder und die Schraube M8x10, um zwei Schienen zu verbinden. Achten Sie auf korrekte Ausrichtung.

Welches Drehmoment ist für die Edelstahlschrauben vorgeschrieben?

Das maximale Anzugsdrehmoment beträgt 14,3 Nm. Verwenden Sie einen Drehmomentschlüssel, um ein Überdrehen zu vermeiden.

Muss die Anlage geerdet werden?

Ja, bringen Sie je Modulreihe eine Erdungsklemme an einer der beiden Schienen an. Dies gewährleistet den Schutz vor Blitzschlag und statischer Aufladung.

Kann das Set auf jedem Ziegeldach montiert werden?

Es ist geeignet für Ziegeldächer mit ausreichend tragfähigen Dachsparren. Bei weichen oder brüchigen Ziegeln bitte zusätzliche Maßnahmen ergreifen.

Wie schwer ist das Montageset?

Das komplette Set wiegt ca. 15 kg (für 2 Solarmodule). Ohne Module sind es etwa 8 kg.

Aus welchem Material bestehen die Teile?

Die Schienen und Halterungen sind aus Aluminiumlegierung AL6005-T5, die Schrauben und Haken aus Edelstahl SUS304. Dadurch ist das System korrosionsbeständig.

Kann ich das Set selbst installieren oder brauche ich einen Fachmann?

Die Installation erfordert handwerkliches Geschick und Kenntnisse in der Dacharbeit. Wir empfehlen die Montage durch einen Fachbetrieb, besonders wegen der elektrischen Sicherheit.

Welche Wartung ist erforderlich?

Kontrollieren Sie regelmäßig den festen Sitz aller Schrauben und Klemmen. Entfernen Sie Laub und Schmutz von den Modulen und reinigen Sie die Schienen mit weichem Tuch und Wasser.

BEDIENUNGSANLEITUNG DH01MONTAGESET2B KKT Kolbe

Ziegeldachhaken 01 Montagekonstruktion

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage der Ziegeldachhaken 3

4.2 Montage der Schiene
4.3 Montage der Solarmodule
4.4 Montage der Erdungsklemme

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 6

5.2 Edelstahl-Befestigungselemente Anmerkungen 6
5.3 Anmerkungen nach Beendigung der Arbeit 6

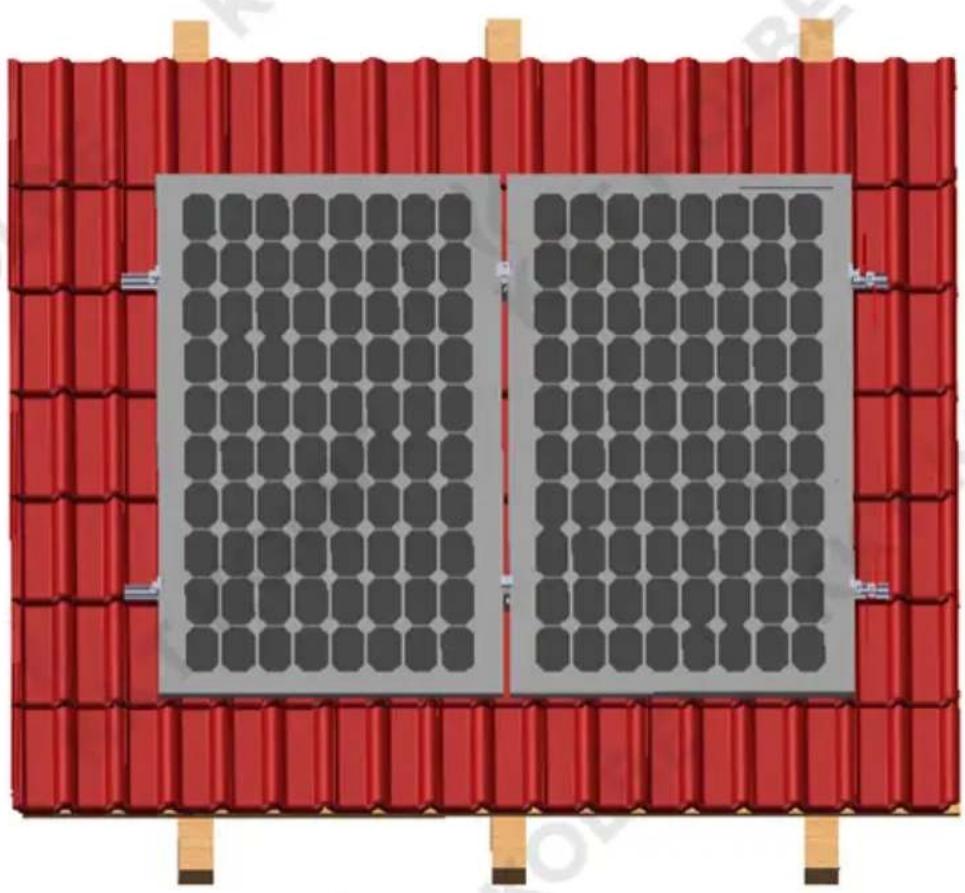

1. Produkteinführung

Das Ziegeldach-Montageset ermöglicht die Installation von Solarmodulen auf Ziegeldächern. Es ist eine einfache und robuste PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist Aluminium-legierung AL6005-T5 und Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vor montierte Komponenten und spart viel Zeit und Kosten bei der Installation. Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskanthülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

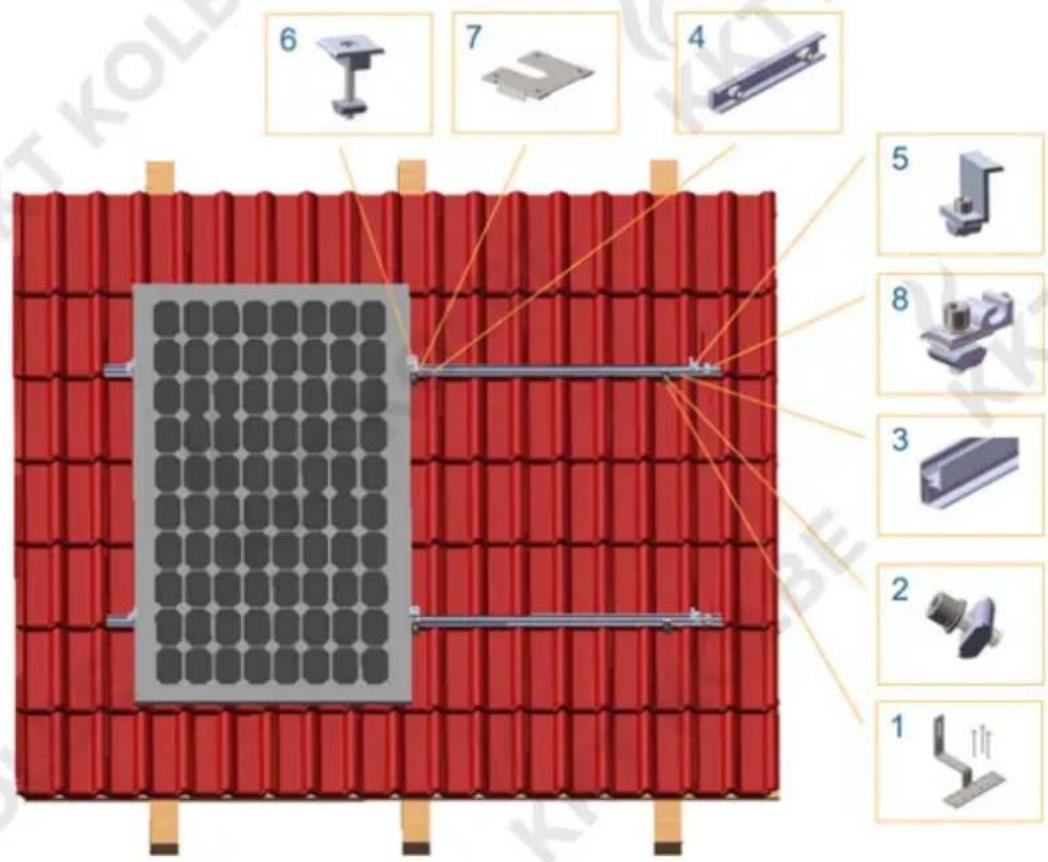

1. Komponenten (2 Panele für die Montage berücksichtigen)


1 2 3 4
Ziegeldachhaken L-H	alterung AR51 chiene	S	AR-Schienen-verbindung
5 6 7 8
Endklemme Mittel	klemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

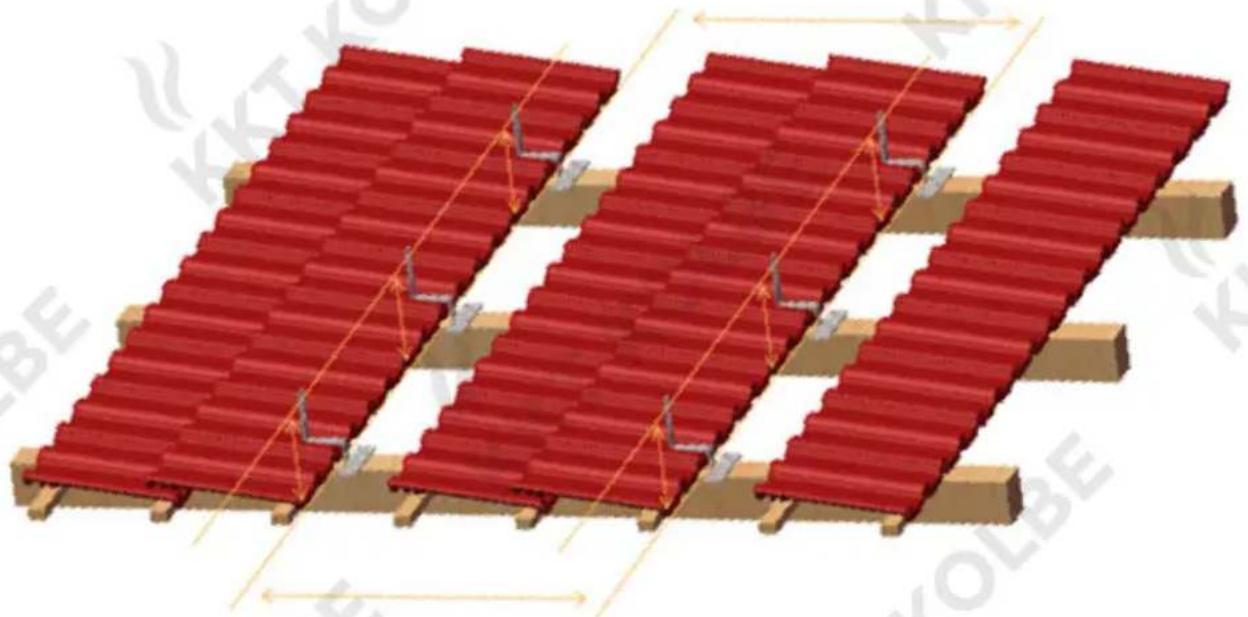

4.1 Montage der Ziegeldachhaken

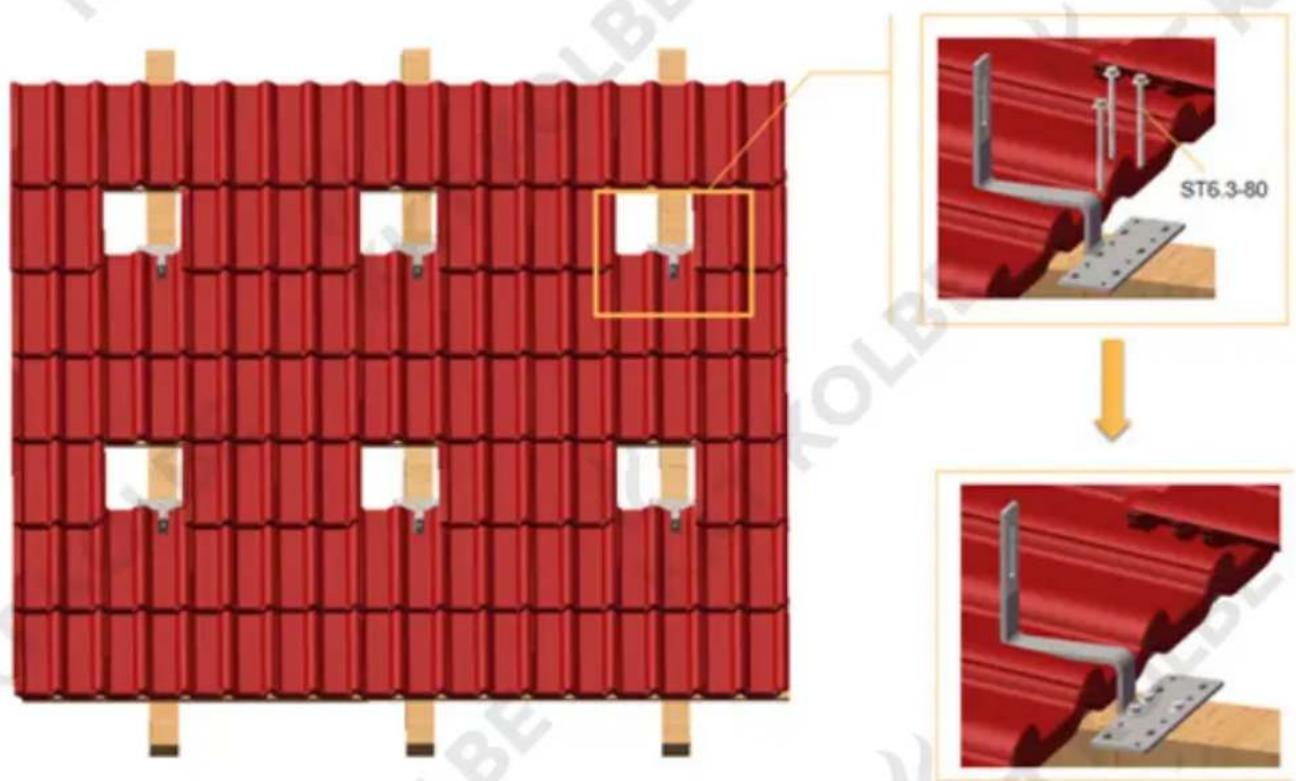

Heben Sie die Ziegel an und befestigen Sie die Dachhaken mit den Schrauben ST6.3*80 an der Dachstütze. Vergewissern Sie sich, dass die Dachziegelhaken auf gleicher Höhe liegen, und decken Sie dann die Ziegel ab.

4.2 Montage der Schiene

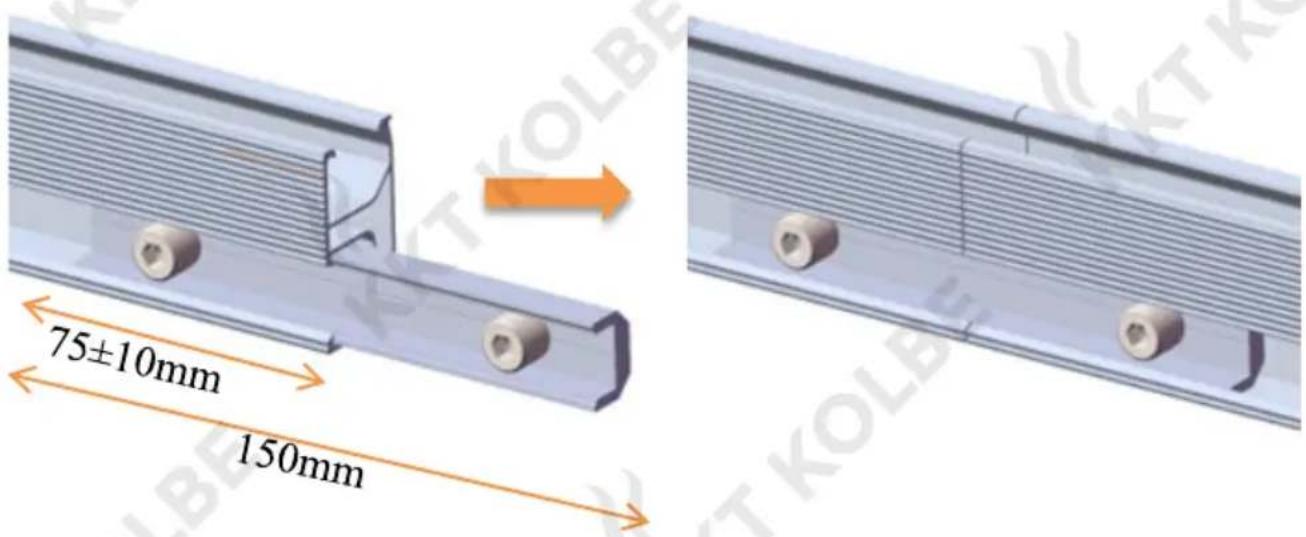

Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

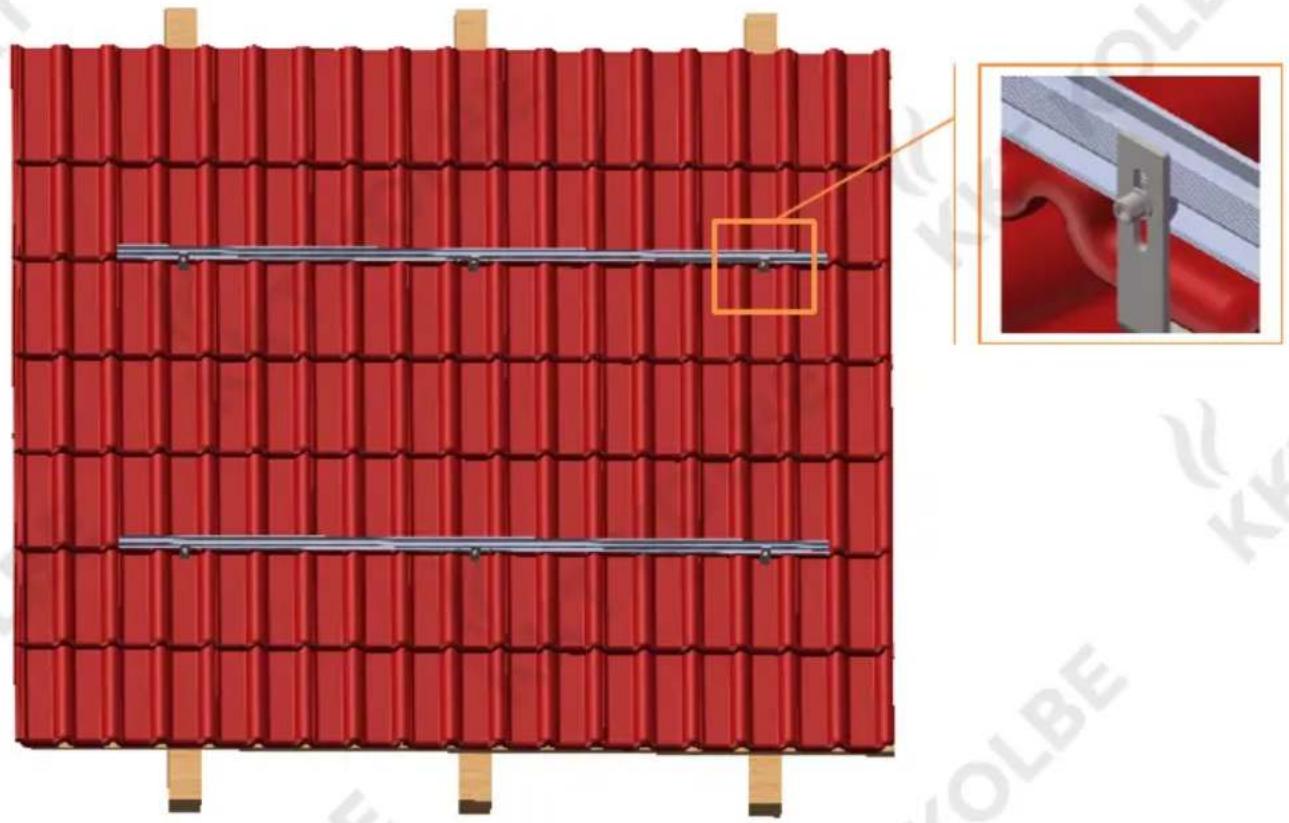

Montieren Sie die Schiene mit dem Schraubensatz M8*25 am Dachhaken und ziehen Sie die Schraube fest an.

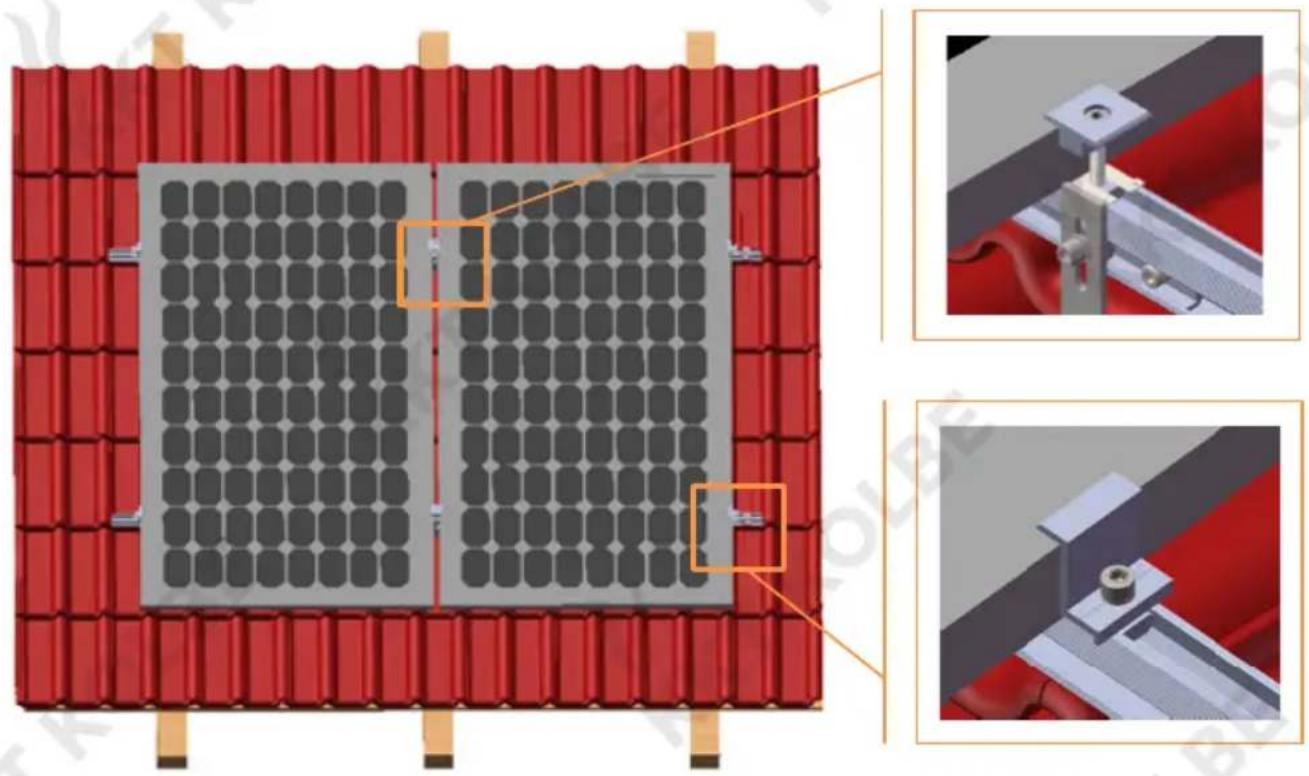

Montieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest.

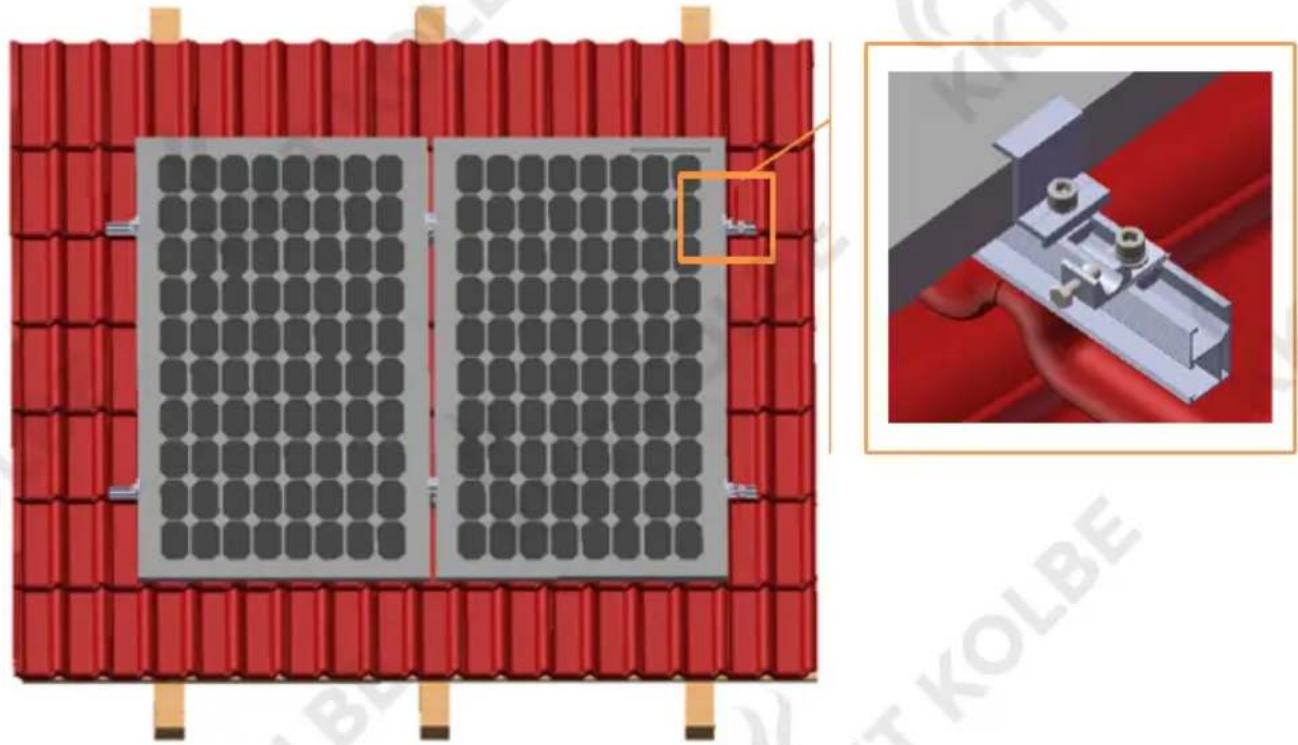

4.4 Montage der Erdungsklemme

Bringen Sie je Modulreihe an eine der beiden Schienen eine Erdungsklemme an.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

- Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
