SPMS01 - Installation solaire KKT Kolbe - Kostenlose Bedienungsanleitung

Produkttyp	Montagesystem für Solarmodule auf Ziegeldächern
Marke	KKT Kolbe
Modell	SPMS01
Material	Aluminiumlegierung AL6005-T5 und Edelstahl SUS304
Komponenten	Ziegeldachhaken, Schiene, Schienenverbinder, Endklemmen, Mittelklemmen, Erdungsplatte, Erdungsklemmen
Abmessungen (ca.)	Schienenlänge: 2–4 m; Dachhaken: ca. 10 cm
Gewicht (ca.)	ca. 15 kg pro Satz (für 2 Module)
Korrosionsbeständigkeit	Hoch (Aluminium und Edelstahl)
Kompatibilität	Für Ziegeldächer geeignet
Installationswerkzeuge	Elektrowerkzeug (M6/M8), Innensechskant, Bohrer 9 mm, Maßband, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Rollgabelschlüssel, Gummihammer
Anzugsmoment	Max. 14,3 Nm für Edelstahlschrauben
Hauptfunktion	Montage von Solarmodulen auf Ziegeldächern
Wartung	Regelmäßige Überprüfung der Befestigungen und Reinigung der Komponenten
Sicherheitshinweise	Verletzungsgefahr; Kopf- und Augenschutz; gleichmäßiges Anziehen; keine schnelle Rotation
Ersatzteile	Dachhaken, Schienen, Klemmen, Erdungskomponenten separat erhältlich
Reparaturfreundlichkeit	Einzelkomponenten austauschbar
Anwendung	Wohnprojekte, Photovoltaik-Montage

Häufig gestellte Fragen - SPMS01 KKT Kolbe

Welche Dächer sind mit dem SPMS01 kompatibel?

Das SPMS01 Montagesystem ist speziell für Ziegeldächer konzipiert.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Elektrowerkzeug (M6/M8), Innensechskant (M6/M8), Bohrer 9 mm, Maßband, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Rollgabelschlüssel und einen Gummihammer.

Wie viele Solarmodule können mit einem SPMS01 montiert werden?

Das Set ist für die Montage von 2 Modulen ausgelegt.

Ist das System korrosionsbeständig?

Ja, die Hauptmaterialien sind Aluminiumlegierung AL6005-T5 und Edelstahl SUS304, die eine hohe Korrosionsbeständigkeit bieten.

Muss ich die Schiene verbinden, wenn sie zu kurz ist?

Ja, verwenden Sie den mitgelieferten Schienenverbinder und befestigen Sie ihn mit einer Schraube M8*10.

Wie wird die Erdung hergestellt?

Pro Modulreihe wird eine Erdungsklemme an einer der beiden Schienen angebracht.

Welches Anzugsmoment ist für Edelstahlschrauben empfohlen?

Das Anzugsmoment sollte 14,3 Nm nicht überschreiten, um ein Festfressen zu vermeiden.

Kann ich das System auch auf anderen Dachtypen installieren?

Nein, das SPMS01 ist ausschließlich für Ziegeldächer vorgesehen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Schutzbrille und Helm, arbeiten Sie vorsichtig, und vermeiden Sie schnelle Bewegungen. Ziehen Sie Schrauben gleichmäßig an.

Wo finde ich Ersatzteile für das SPMS01?

Ersatzteile wie Dachhaken, Schienen und Klemmen sind über KKT Kolbe oder autorisierte Händler erhältlich.

BEDIENUNGSANLEITUNG SPMS01 KKT Kolbe

Ziegeldachhaken 02 Montagekonstruktion

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage der Ziegeldachhaken 3

4.2 Montage der Schiene
4.3 Montage der Solarmodule
4.4 Montage der Erdungsklemme

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 6

5.2 Edelstahl-Befestigungselemente Anmerkungen 6
5.3 Anmerkungen nach Beendigung der Arbeit 6

1. Produkteinführung

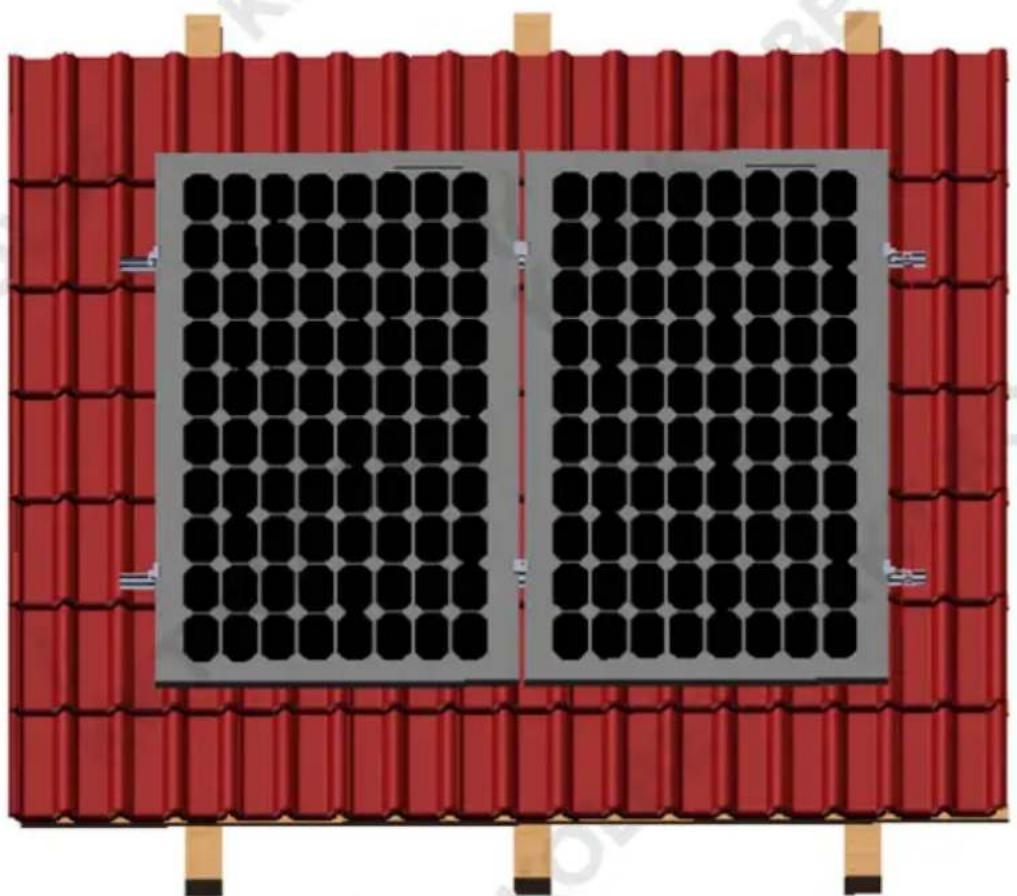

Das Ziegeldach-Montageset ermöglicht die Installation von Solarmodulen auf Ziegeldächern. Es ist eine einfache und robuste PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist Aluminium-legierung AL6005-T5 und Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vor montierte Komponenten und spart viel Zeit und Kosten bei der Installation. Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskanthülse (M6/M8)	Bohrer 9mm Maßband
			KKYZ]
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

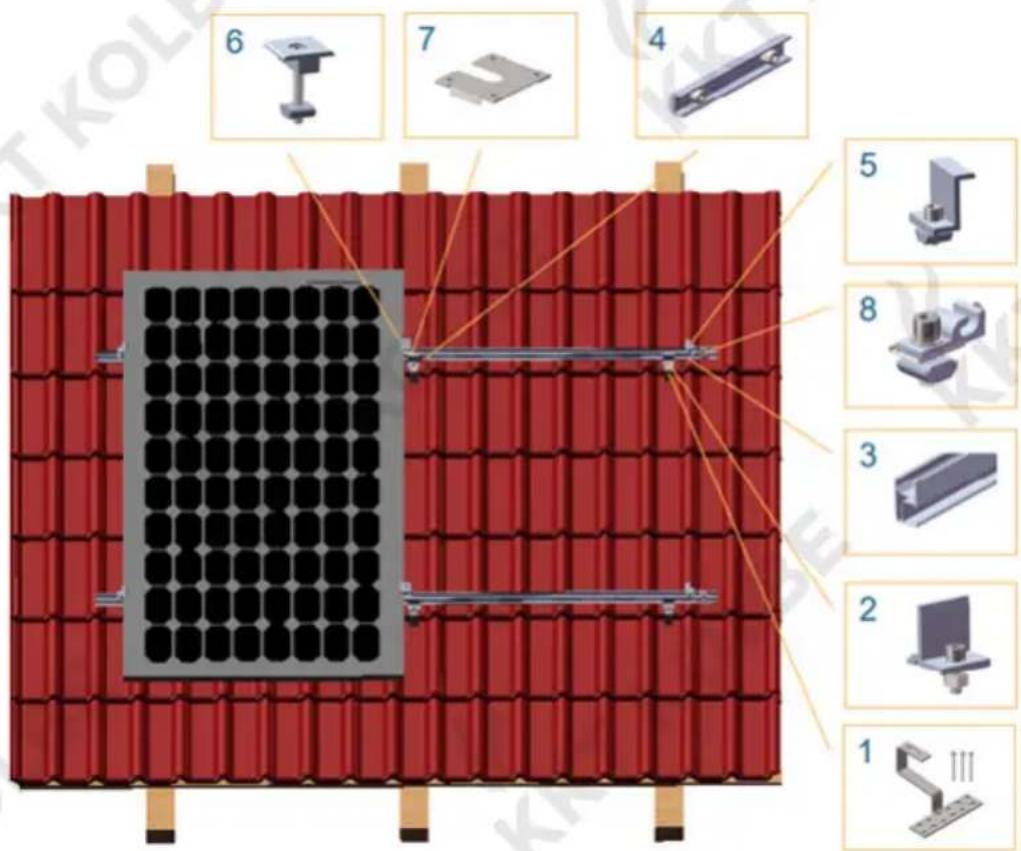

1. Komponenten (2 Panele für die Montage berücksichtigen)


1 2 3 4
Ziegeldachhaken L-H	alterung AR51 chiene	S	AR-Schienen-verbindung
5 6 7 8
Endklemme Mittel	klemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

4.1 Montage der Ziegeldachhaken

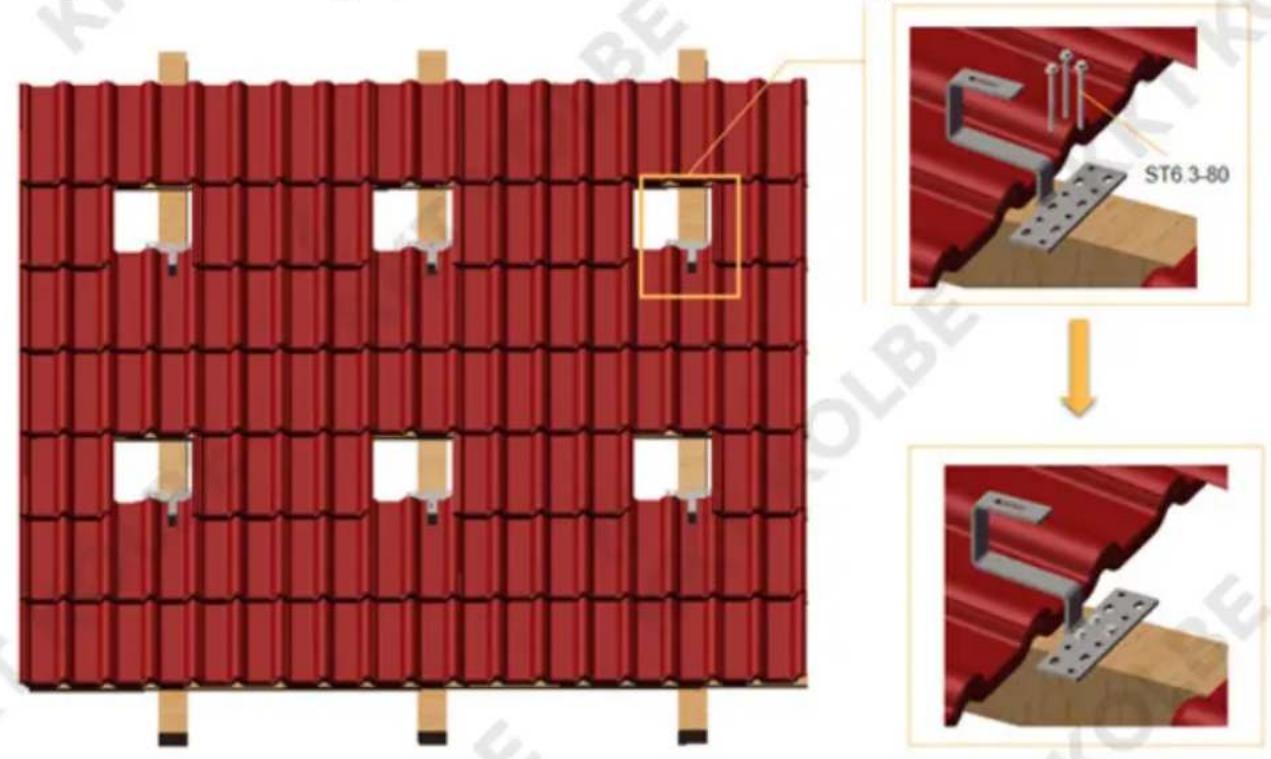

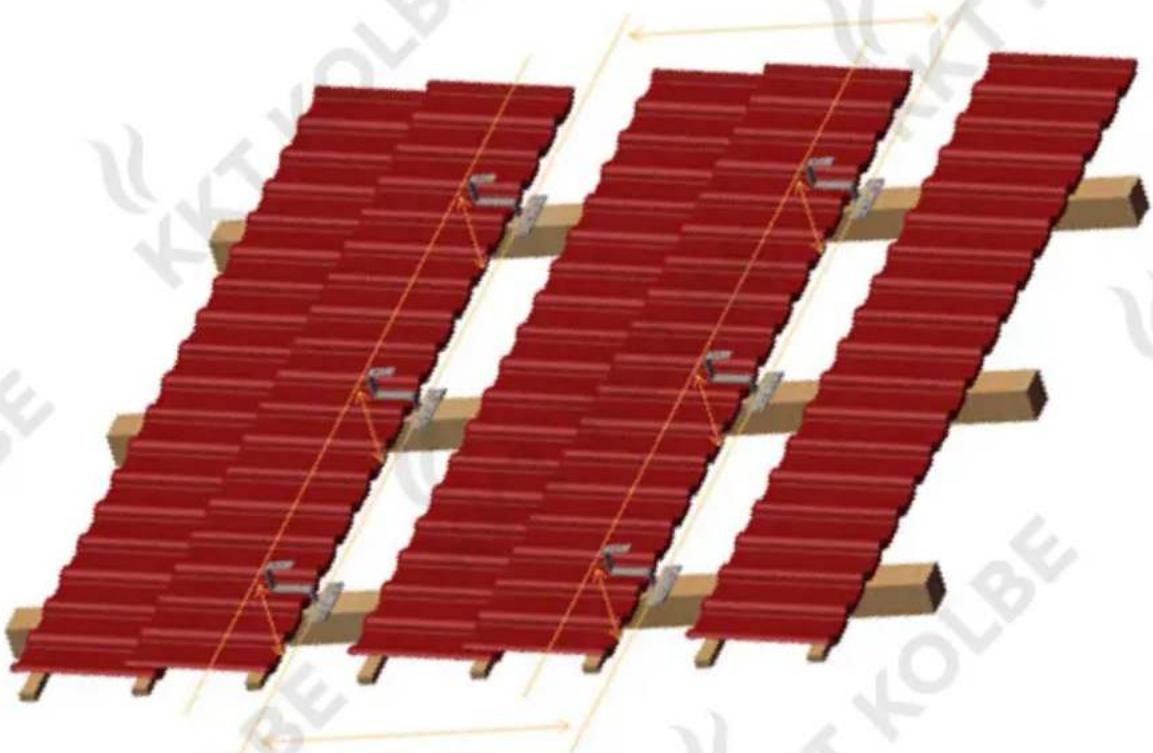

Heben Sie die Ziegel an und befestigen Sie die Dachhaken mit den Schrauben ST6.3*80 an der Dachstütze. Vergewissern Sie sich, dass die Dachziegelhaken auf gleicher Höhe liegen, und decken Sie dann die Ziegel ab.

4.2 Montage der Schiene

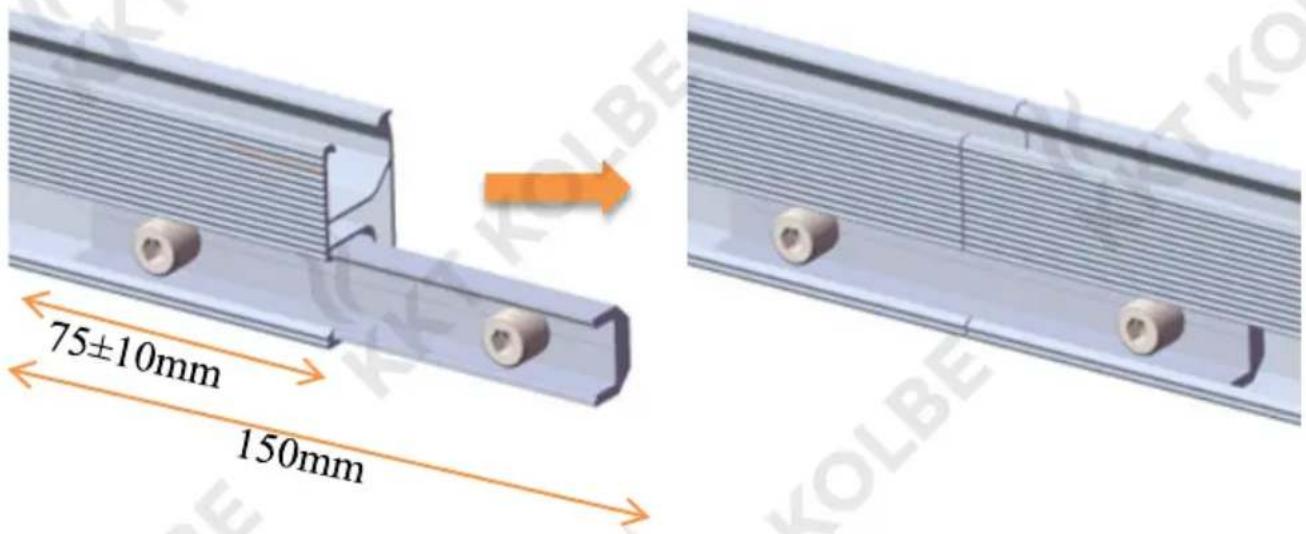

Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

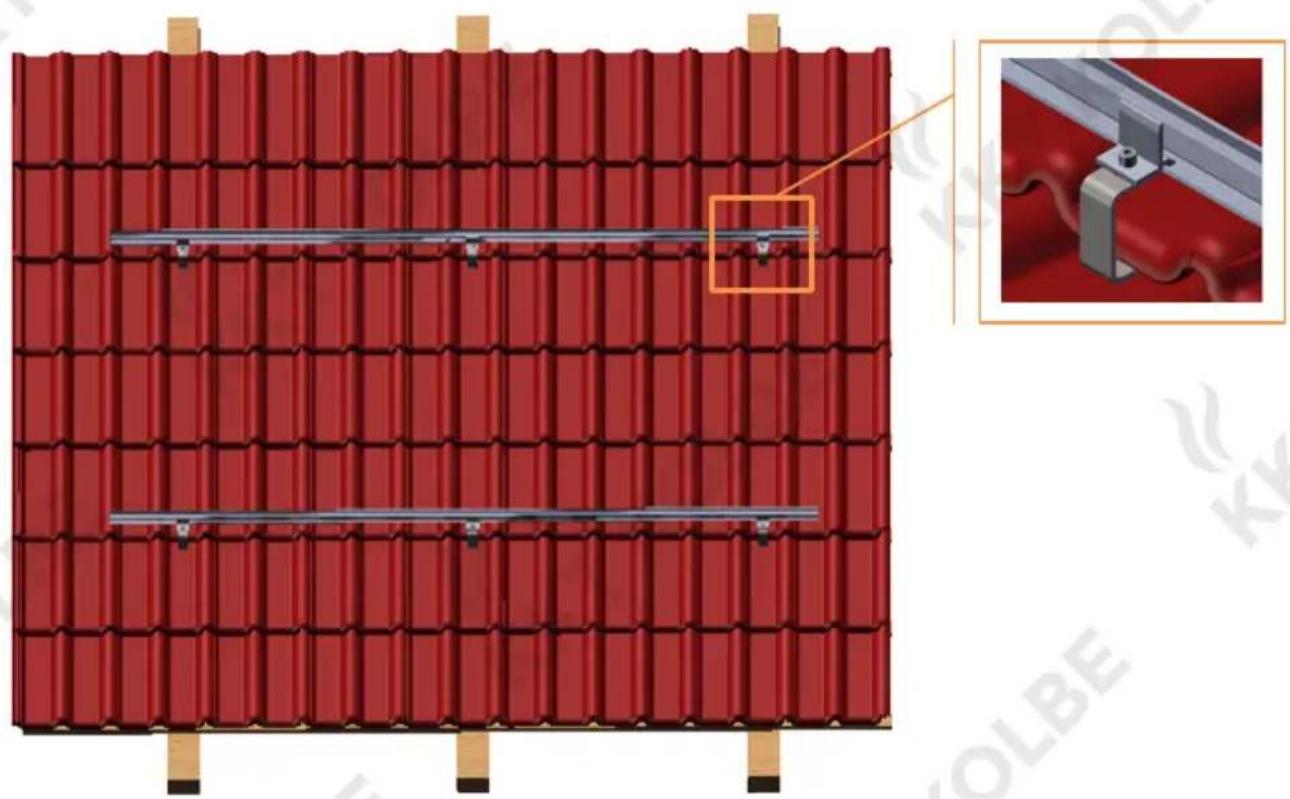

Montieren Sie die Schiene mit der Schienenklemme auf dem Ziegeldachhaken 02 und ziehen Sie die Schraube fest.

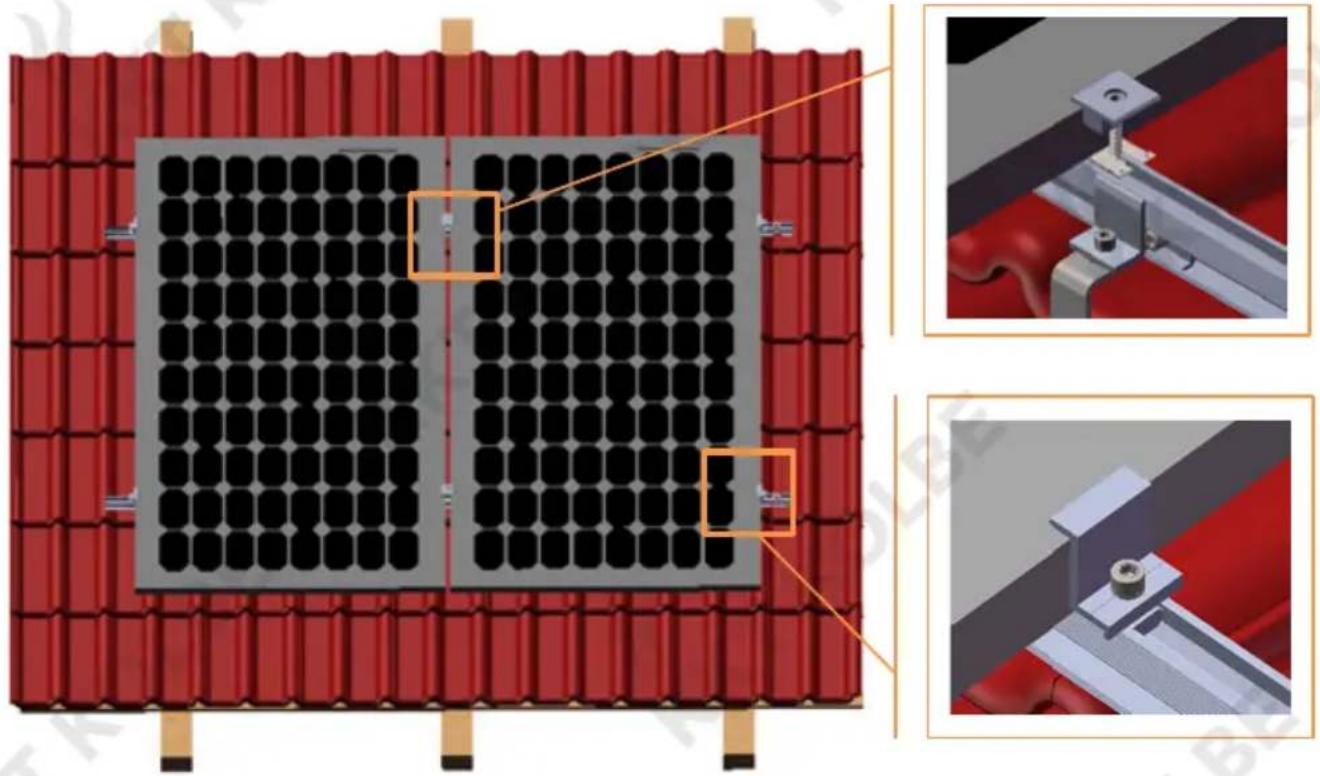

Montieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest.

4.4 Montage der Erdungsklemme

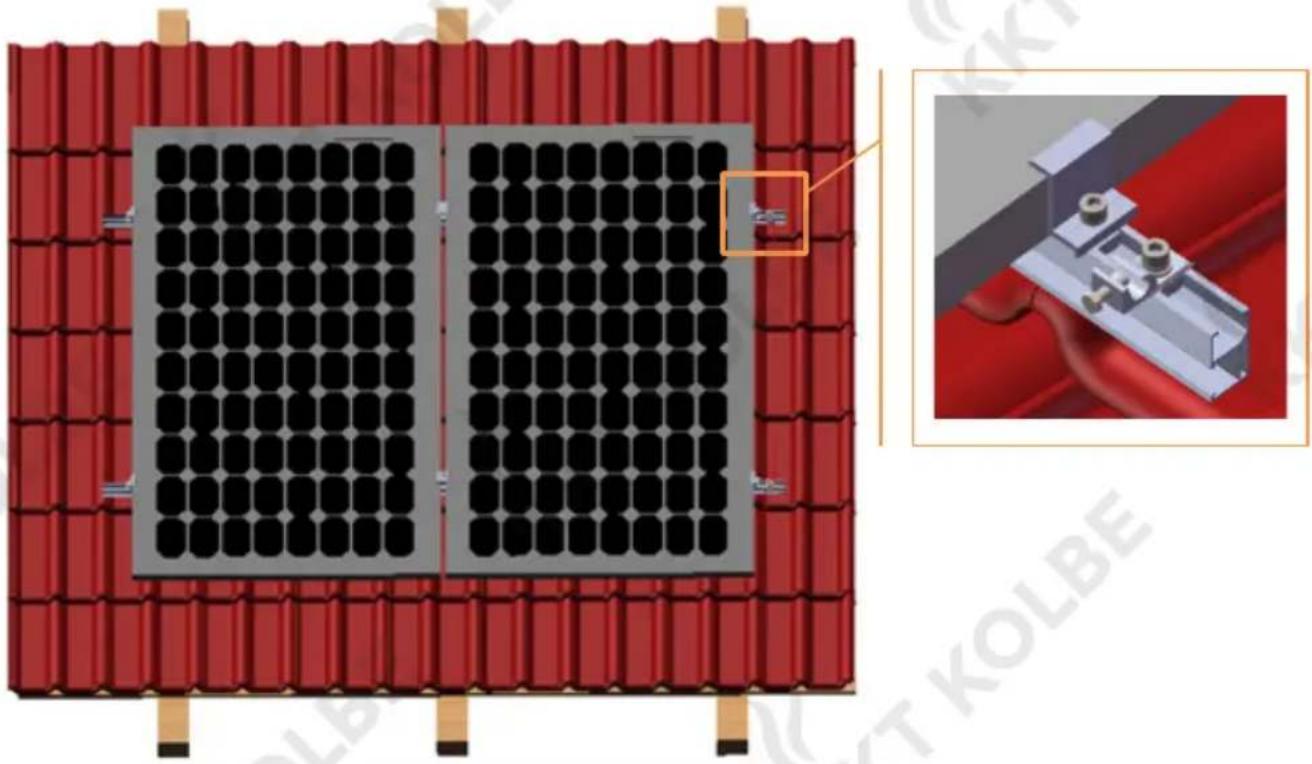

Bringen Sie je Modulreihe an eine der beiden Schienen eine Erdungsklemme an.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

- Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
