Produkttyp	Verstellbare Dreieck-Rackmontage für Photovoltaik-Module
Marke	KKT Kolbe
Modell	SPMS04
Material	Aluminiumlegierung AL6005-T5, eloxiert
Anwendung	Balkon, Zementdach, große Photovoltaik-Kraftwerke
Komponenten (für 2 Module)	Balkonhaken (2), L-Verbindungsstück, AR-Schiene, Schienenklemme, Endklemme, Mittelklemme, Erdungsplatte, Erdungsklemme
Montage	Einstellbarer Winkel, Schienenlänge anpassbar, vormontiert
Befestigungselemente	Edelstahl, Drehmoment max. 14,3 Nm
Korrosionsbeständigkeit	Hoch (durch Eloxierung)
Benötigte Werkzeuge	Elektrowerkzeug (M6/M8), Innensechskant-Hülse, Bohrer (9 mm), Maßband, Drehmomentschlüssel, Sechskantschlüssel, Rollgabelschlüssel, Gummihammer
Installationsschritte	Gestell aufklappen, auf Dach montieren, Schienen anbringen, Module auflegen, Erdung anbringen
Sicherheitshinweise	Schutz von Kopf und Augen, Arbeitsbereich sichern, Verletzungsgefahr durch Bauteile
Wartung	Nach Montage Kleinteile aufsammeln, bei längerer Unterbrechung Teile schützen
Besonderheit bei Edelstahl	Schrauben nicht überdrehen, Schmiermittel verwenden, senkrecht einschrauben
Ersatzteile	Schrauben, Klemmen, Erdungsklemmen einzeln erhältlich

Häufig gestellte Fragen - SPMS04 KKT Kolbe

Aus welchem Material besteht das Gestell SPMS04?

Das Gestell besteht aus Aluminiumlegierung AL6005-T5 und ist eloxiert. Dadurch ist es sehr korrosionsbeständig.

Für welche Dachtypen eignet sich die Montage?

Es eignet sich für Zementdächer und kann auch auf Balkonen mit geeigneten Haken installiert werden.

Welche Werkzeuge werden für die Installation benötigt?

Benötigt werden: Elektrowerkzeug (M6/M8), Innensechskant-Hülse, Bohrer 9 mm, Maßband, Drehmomentschlüssel, Sechskantschlüssel, Rollgabelschlüssel und ein Gummihammer.

Wie wird das verstellbare Dreieckgestell montiert?

Klappen Sie das Gestell auf und fixieren Sie es mit der M8x25-Schraube. Montieren Sie es dann auf dem Zementdach oder Zementblöcken. Richten Sie die Löcher auf gleicher Höhe aus und stellen Sie die Länge der Stange ein, bevor Sie alle Schrauben festziehen.

Wie werden die Schienen verlängert?

Verwenden Sie den Schienenverbinder: Setzen Sie ihn in zwei Schienen ein und befestigen Sie ihn mit einer M8x10-Schraube.

Wie werden die Solarmodule befestigt?

Die Module werden auf die Schiene gelegt und mit Endklemmen und Mittelklemmen (inkl. Erdungsplatte) fixiert. Ziehen Sie die Schrauben fest an.

Wie wird die Erdung installiert?

Bringen Sie am Ende jeder Schiene eine Erdungsklemme an, um eine sichere Erdung zu gewährleisten.

Welche Sicherheitshinweise sind zu beachten?

Achten Sie auf Kopf- und Augenschutz, sichern Sie den Arbeitsbereich und vermeiden Sie Verletzungen durch herabfallende Teile. Bei Arbeiten mit Elektrowerkzeugen Vorsicht walten lassen.

Wie vermeide ich, dass sich Edelstahlschrauben festfressen?

Reinigen Sie die Gewinde, tragen Sie Schmiermittel (z. B. Wachs oder WD-40) auf und schrauben Sie die Schrauben senkrecht ein. Das Drehmoment darf 14,3 Nm nicht überschreiten.

Was ist nach Abschluss der Arbeiten zu tun?

Sammeln Sie alle Kleinteile wie Schrauben auf, um Verlust zu vermeiden. Bei schlechtem Wetter oder längerer Unterbrechung schützen Sie die Teile vor Verschmutzung.

BEDIENUNGSANLEITUNG SPMS04 KKT Kolbe

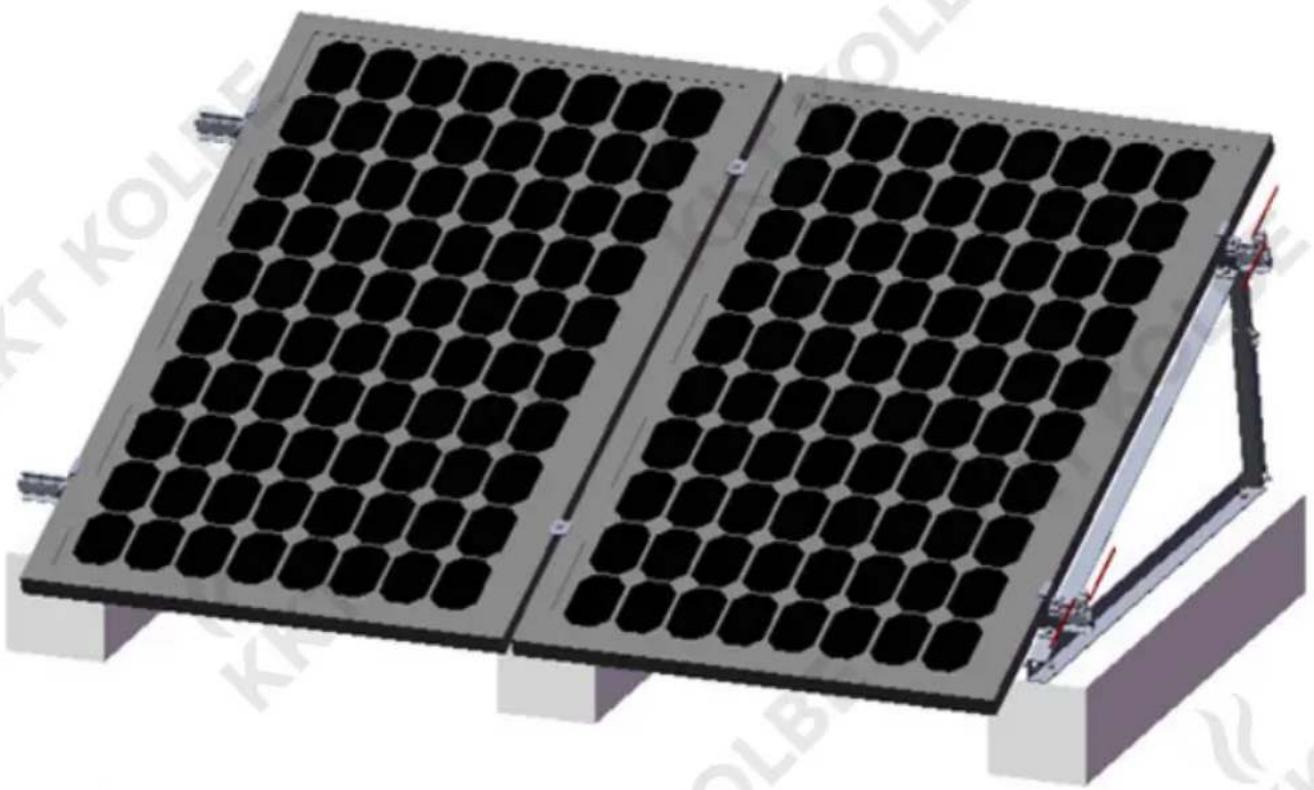

Einstellbare Dreieck-Rackmontage

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Einbau des verstellbaren Dreiecksgestells 3

4.2

Einbau

der

Schiene

4.3

Installation

von

Solarmodulen

4.4 Installation der Erdungsklemme 6

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 7

5.2 Edelstahl-Befestigungselemente Anmerkungen 7
5.3 Anmerkungen nach Beendigung der Arbeit 7

1. Produkteinführung

Das Hauptmaterial dieser Befestigungsstruktur ist die Aluminiumlegierung AL6005-T5. Die Oberfläche des Produkts wurde eloxiert. Das Produkt hat eine hohe Korrosionsbeständigkeit und eignet sich für die Installation von Wohnprojekten und großen Photovoltaik-Kraftwerken. Es hat hohe vormontierte Eigenschaften und spart viel Installationszeit und -kosten. Hochwertige Designelemente und wenige Zubehörteile machen es zu einer effizienten Lösung für die Photovoltaiktechnik.

Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskant-hülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

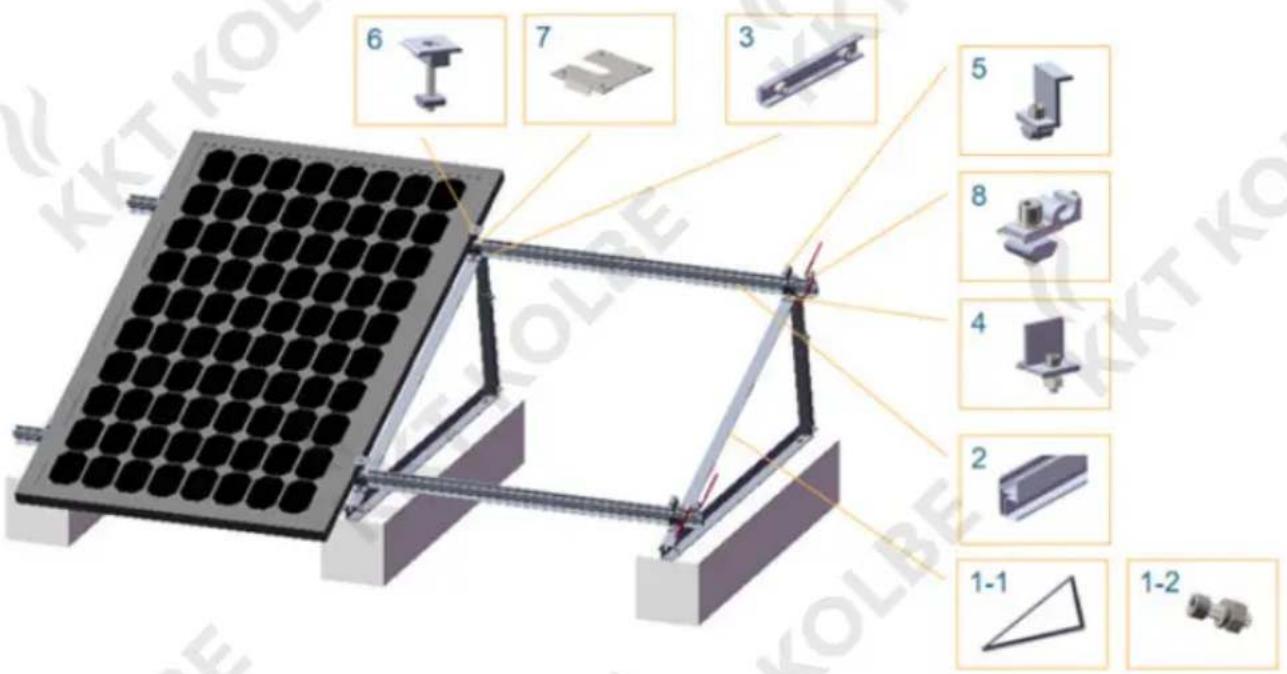

1. Komponenten (2 Panele für die Montage berücksichtigen)


1-1 1-2 2 3 4
Balkonhaken 01 Balkonhaken 02		L Verbindungs-stück 01 (L60)	AR-Schiene Verbindung	Schienenklemme
5 6 7 8
Endklemme Mittelklemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

4.1 Einbau des verstellbaren Dreiecksgestells

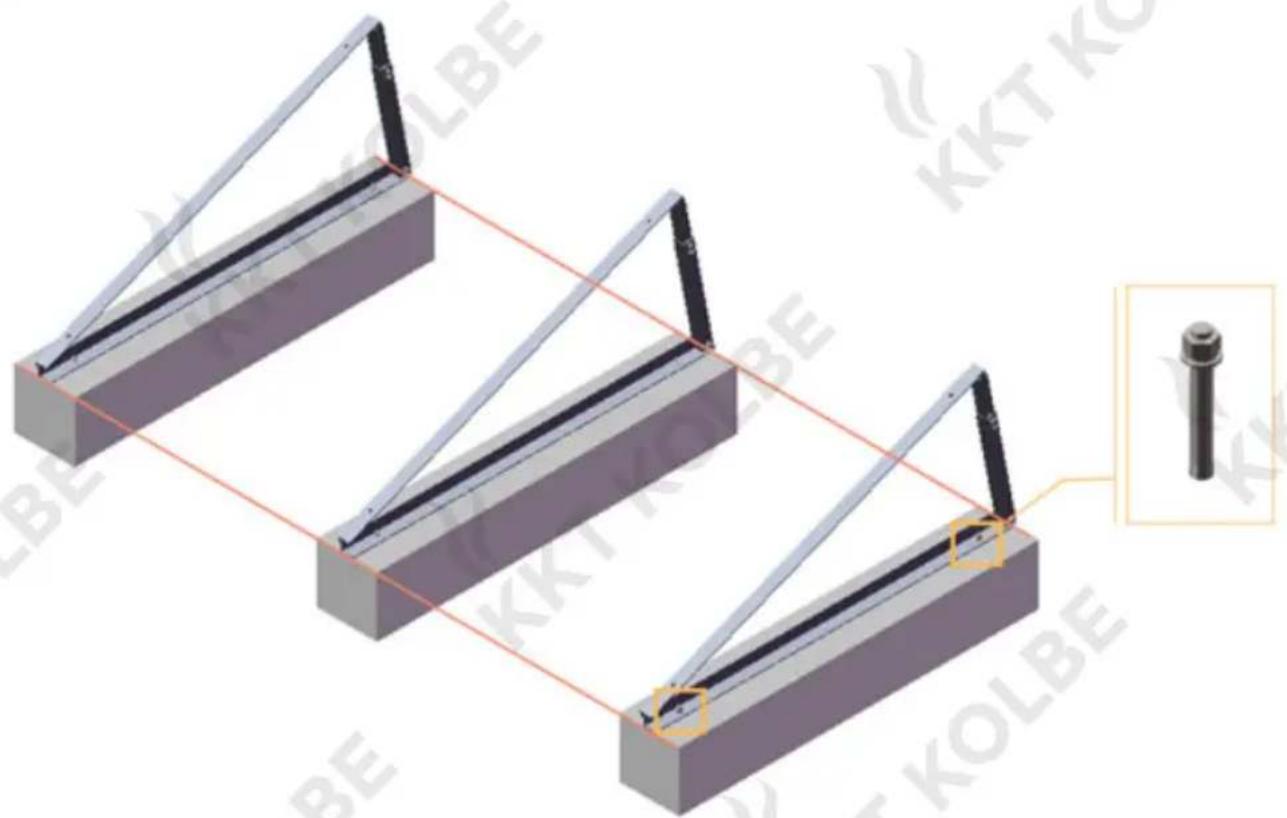

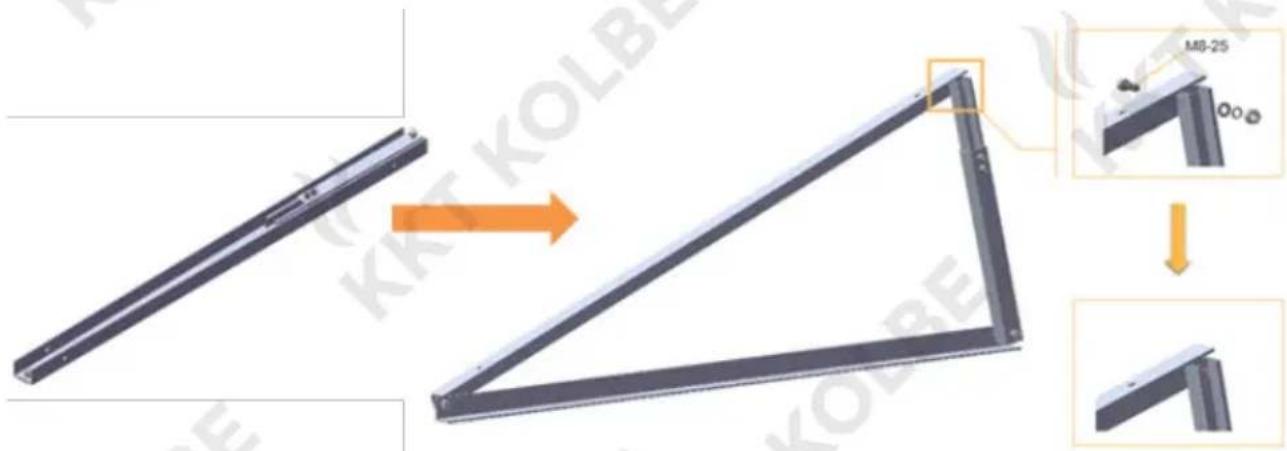

Klappen Sie das verstellbare Dreiecksgestell auf und befestigen Sie es mit der Schraube M8*25. Es ist nicht nötig, die Schraube jetzt zu fest anzuziehen.

Installieren Sie das verstellbare Dreiecksgestell auf dem Zementdach oder den Zementblöcken (Sie können Spreizschrauben oder eingebettete Schrauben des Zementblocks verwenden). Achten Sie darauf, dass die Löcher auf gleicher Höhe sind.

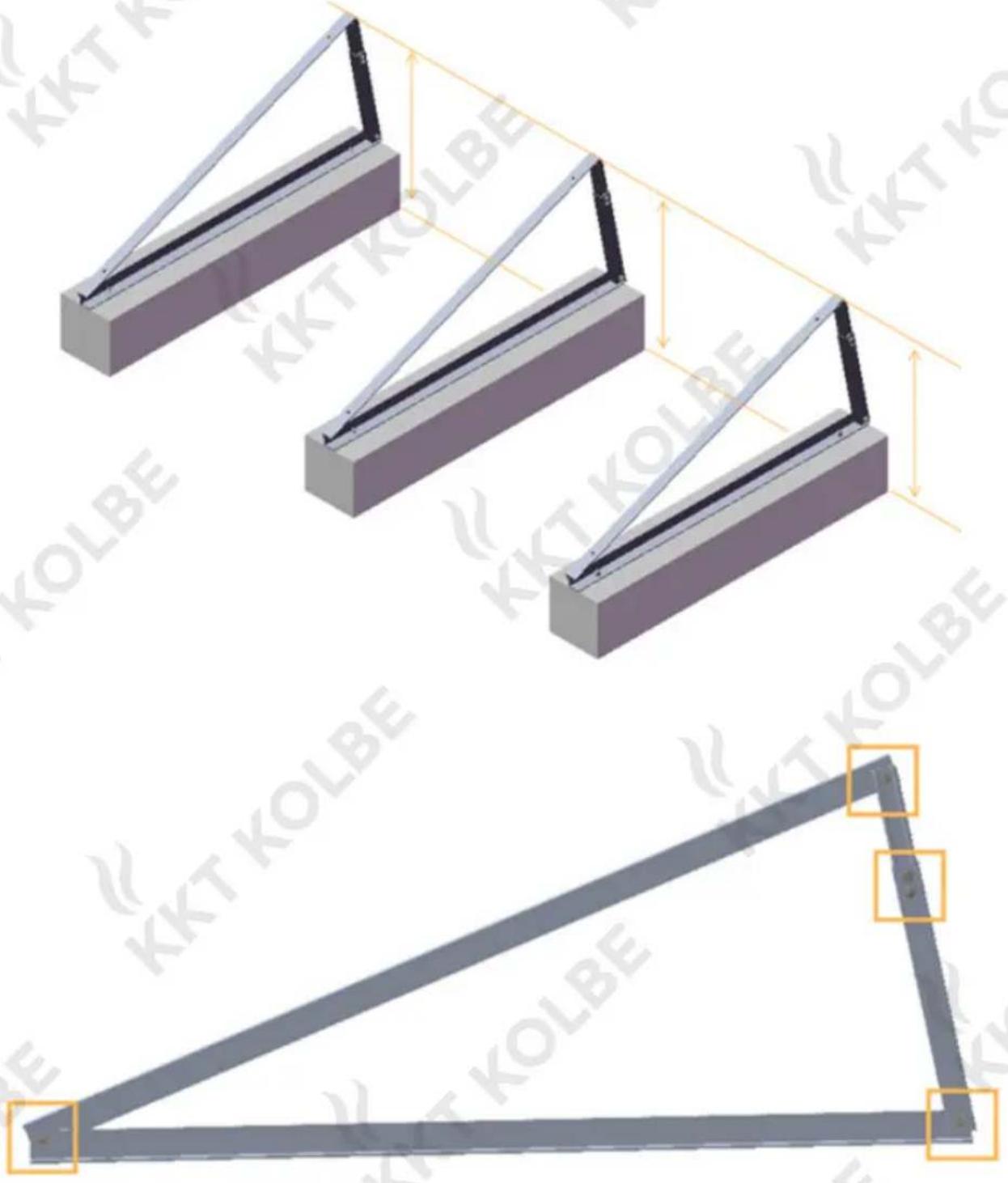

Stellen Sie die Länge der verstellbaren Stange je nach Bedarf ein. Stellen Sie sicher, dass die Höhe aller verstellbaren Dreiecksständer gleich ist. Ziehen Sie alle Schrauben fest an.

4.2 Einbau der Schiene

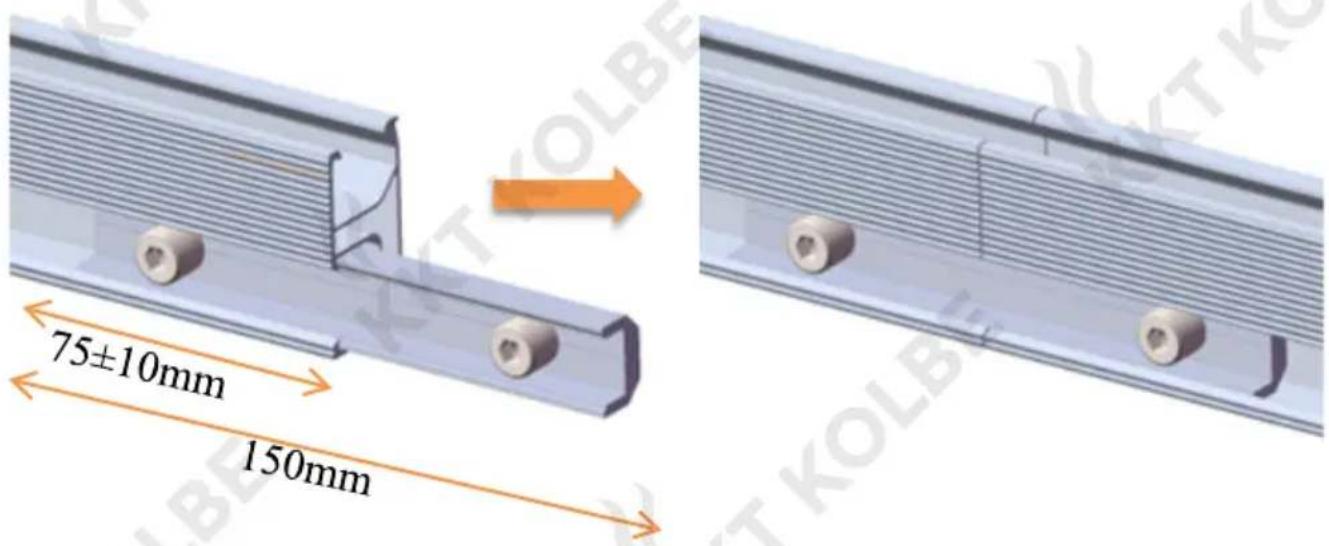

Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

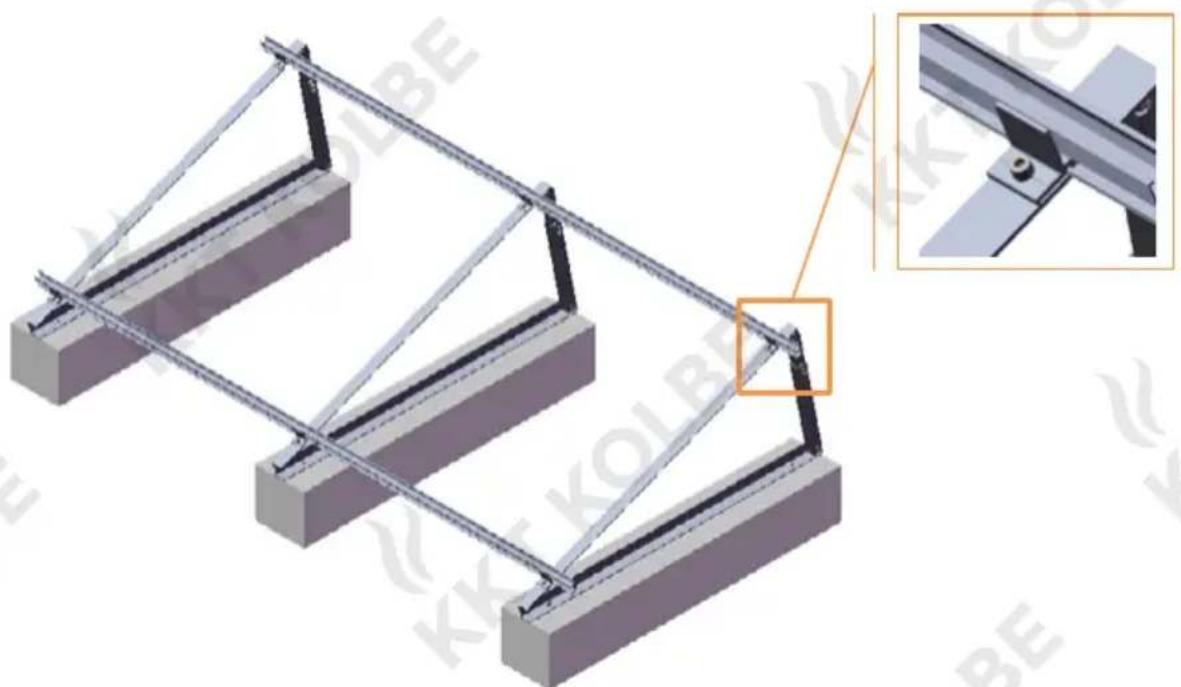

Montieren Sie die Schiene mit der Schienenklemme am verstellbaren Dreiecks-gestell und ziehen Sie die Schraube fest.

4.3 Installation von Solarmodulen

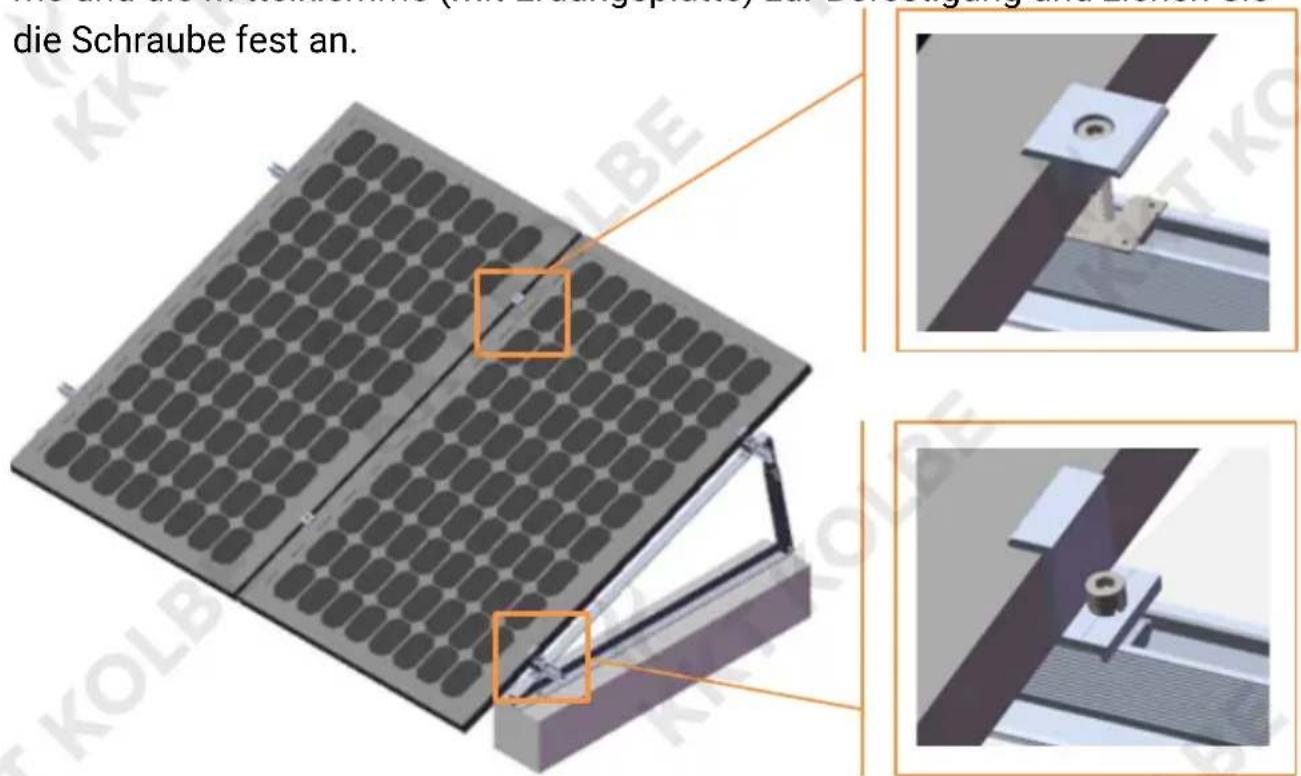

Installieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) zur Befestigung und ziehen Sie die Schraube fest an.

4.4 Installation der Erdungsklemme

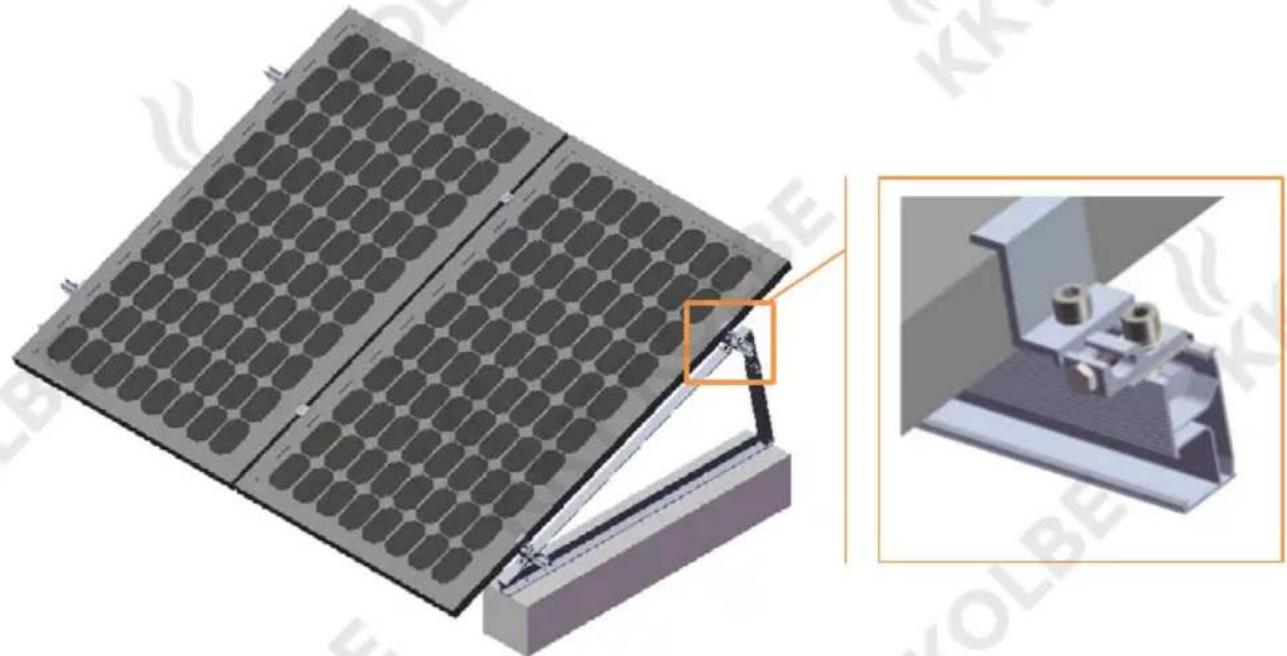

Bringen Sie am Ende jeder Schiene eine Erdungsöse an.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

- Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
