BEDIENUNGSANLEITUNG IB-DK2108M-C Icy Box

USB Type-C® Notebook DockingStation mit integriertem M.2 NVMe Einschub

Sicherheitshinweise IB-DK2108M-C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise IB-DK2108M-C

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.

Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der Kontaktpole mit Klebeband).

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Safety information IB-DK2108M-C

IB-DK2108M-C, 1x USB Type-C® zu Type-C® Kabel (E-mark), 1x M.2 Silikonpad, 1x Schraube für M.2 Befestigung, 1x Schraubendreher, 1x Gummischutzhülle, 1x Handbuch

Produktübersicht

1. 1x USB 2.0 Type-A Datenschnittstelle
2. USB Type-C ^® Schnittstelle zum Hostcomputer

1. 2x USB 3.1 (Gen 2) Type-A Datenschnittstelle

2. SD 3.0 Kartenleser mit bis zu 100 MB/s

3. microSD 3.0 Kartenleser mit bis zu 100 MB/s

1. USB Type-C ^® Anschluss nur für Power Delivery bis zu 100 W (20 V/5 A), keine Datenübertragung

2. HDMI ^® Schnittstelle mit bis zu 3840x2160@60 Hz

1. M.2 NVMe SSD Einschub (Abdeckung für Installation abnehmbar)

Handbuch IB-DK2108M-C

USB Type-C® Notebook DockingStation

Die USB Type-C ^® DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C ^® Schnittstelle und DisplayPort ^™ Alt Mode Unterstützung entwickelt worden, um zusätzliche Monitore, USB Peripheriegeräte und Speicherkarten anschließen zu können. Eine Besonderheit ist der zusätzliche Einschub für die Installation einer M.2 NVMe SSD auf der Unterseite der DockingStation. Über eine Power Delivery Type-C ^® Schnittstelle kann der Computer zusätzlich mit Strom versorgt werden.

Merkmale

• Premium Aluminiumgehäuse in der Größe eines Smartphones
• Datentransfer, Video und Power Delivery über ein Type-C ^® Kabel
• USB 3.1 (Gen 2) Technologie für hervorragende Performance mit bis zu 10 Gbit/s
• Integrierter M-Key Einschub für eine 22x 30/42/60/80 mm NVMe SSD (nicht enthalten)
• 1x HDMI ^® Videoschnittstelle unterstützt Auflösungen von bis zu 3840x2160@60 Hz
• Spiegelung und Erweiterung des vorhandenen Notebookbildschirms
• 2x USB 3.1 (Gen 2) Type-A Schnittstellen, Datentransferraten von bis zu 10 Gbit/s
  • 1x USB 2.0 Type-A Schnittstellen, Datentransferraten von bis zu 480 Mbit/s
• Eine USB Type-C ^® Schnittstelle unterstützt nur Power Delivery bis zu 100 Watt (keine
• Datenübertragung)
• Multi-LUN SD 3.0 und microSD 3.0 Kartenleser für Datenübertragungen bis zu 100 MB/s
  • Bus-gespeist, kein Netzteil notwendig

Anforderungen

Hostcomputer mit freier USB Type-C ^® Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C ^® Anschluss USB Power Delivery und den DisplayPort ^™ Alt Mode oder Thunderbolt ^™ 3 unterstützen.)

Unterstützte Betriebssysteme: Windows ^® , macOS ^®

Hinweis: Die DockingStation kann auch an Hostnotebooks mit USB Type-C® Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™ Alt Mode wird dennoch weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C®Schnittstelle mit Strom versorgt werden.

Handbuch IB-DK2108M-C

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

USB Type-C ^® ≠ USB Type-C ^®

Wichtigt Dieses ICY BOX Produit verwendet den USB Type-C® Anschluss und nutzt die DisplayPort™ Alt Mode Technologie. Nichtallie Computer. Notebooks oder Tablets mit USB Type-C® Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen ihres Computersystems und dessen USB Type-C ^® Schnittstelle oder nutzer Sie das ICY BOI Produkt an einem Thunderbolt ^™ 1 Anschluss.

Um das volle Potential der IB-DK2108M-C ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C® Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderboll® 3 unterstützt. Hinweis! Die zusätzliche USB Type-C® Schnittstelle an der DockingStation unterstützt lediglich Power Delivery und keine Datenübertragung.

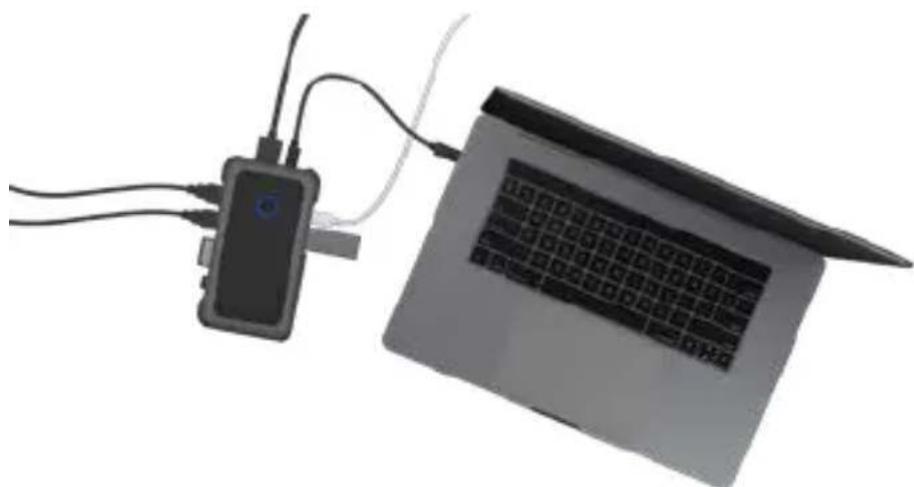

Installation und Verwendung der DockingStation

1. Schließen Sie das USB Type-C ^® zu Type-C ^® Kabel zwischen Host-computer und der USB Type-C ^® Schnittstelle zum Hostcomputer (2) der DockingStation an.

2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Nach dem Anschließen der IB-DK2108M-C werden benötigte Treiber automatisch installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollte.

3. Schließen Sie Ihren externen Monitor an den Videoport der DockingStation an.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK2108M-C unterstützt:

- Ultra HD Auflösung über HDMI ^® , wenn der angeschlossene HDMI ^® Monitor und die Garfikeinheit diese Auflösung über den DP Alt Mode ebenfalls unterstützen.

Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor 1 HDMI® 3820x2160@60 Hz

Verwendung der Speicherkartenschächte SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (blaue LED oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voran in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (blaue LED oben).

Multi-LUN Kartenleser - ermöglicht das gleichzeitige Verwenden von zwei Karten

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen USB Type-C® Schnittstelle USB Power Delivery oder Thunderbolt™ 3 unterstützen.

Wichtig:

1. Wird die IB-DK2108M-C über die USB Type-C ^® Schnittstelle eines Chromebooks ^™ angeschlossen, so wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt, sondern die Verbindung mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C ^® Adaptern (inclusive Apple Adaptern), wenn diese an ein Chromebook ^™ angeschlossen werden.

2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C® Schnittstelle der IB-DK2108M-C, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen

Handbuch IB-DK2108M-C

Sie die Power Delivery Stromversorgung NICHT, während Datenübertragungen stattfinden.

Installation einer M.2 NVMe SSD (optional) M.2 NVMe SSD nicht enthalten

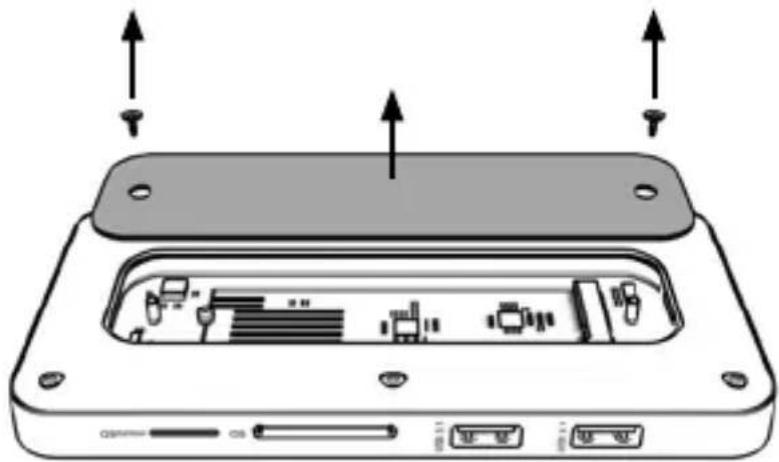

1. Lösen Sie die beiden Schrauben der M.2 NVMe SSD Abdeckung an der Unterseite des Gerätes und entfernen Sie die Abdeckung.

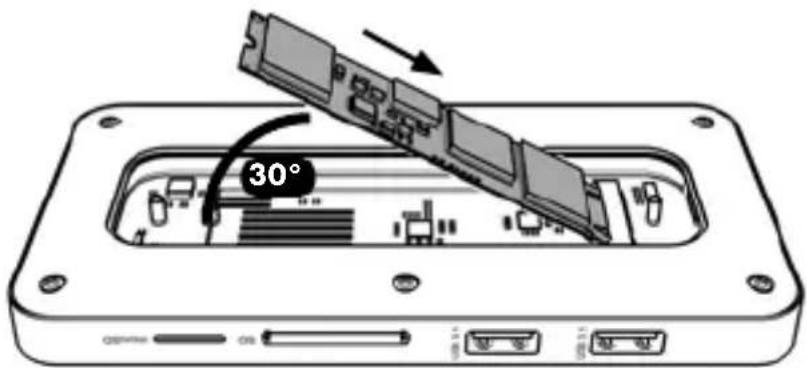

1. Platzieren Sie die M.2 NVMe SSD vorsichtig mit der Anschlussseite voran und in einem Winkel von ca. 30° in den M.2-Slot, so dass sie sich widerstandslos einfügt.

Handbuch IB-DK2108M-C

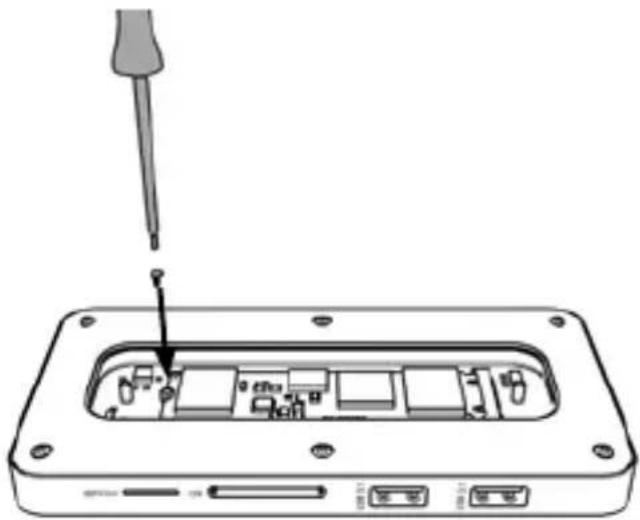

1. Drücken Sie die M.2 NVMe SSD dann vorsichtig nach unten und fixieren Sie diese mittels des gelieferten Abstandshalters und der M.2 Befestigungsschraube.

1. Bereiten Sie das mitgelieferte Wärmeleitpad vor und entfernen Sie die durchsichtige Schutzfolie auf einer Seite.

1. Legen Sie nun das Wärmeleitpad mit der Seite ohne Folie direkt auf die M.2 NVMe SSD auf und entfernen Sie die zweite durchsichtigte Schutzfolie.

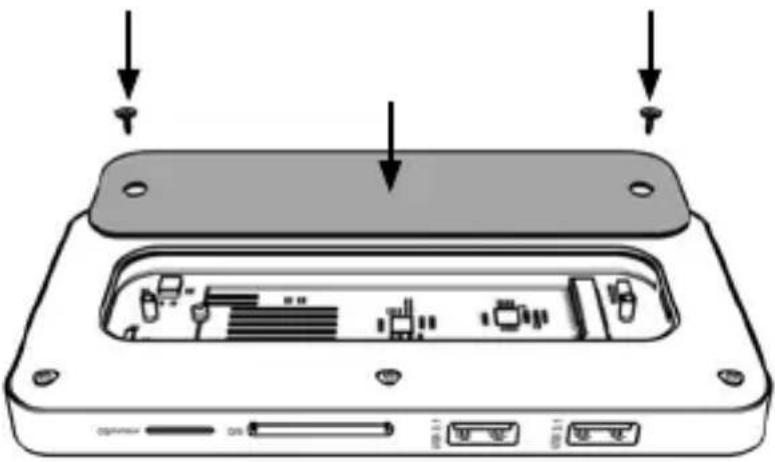

1. Setzen Sie die zuvor entfernte Abdeckung wieder auf und befestigen Sie diese wieder mit den zuvor entnommenen Schrauben.

1. Einsatzbereit!

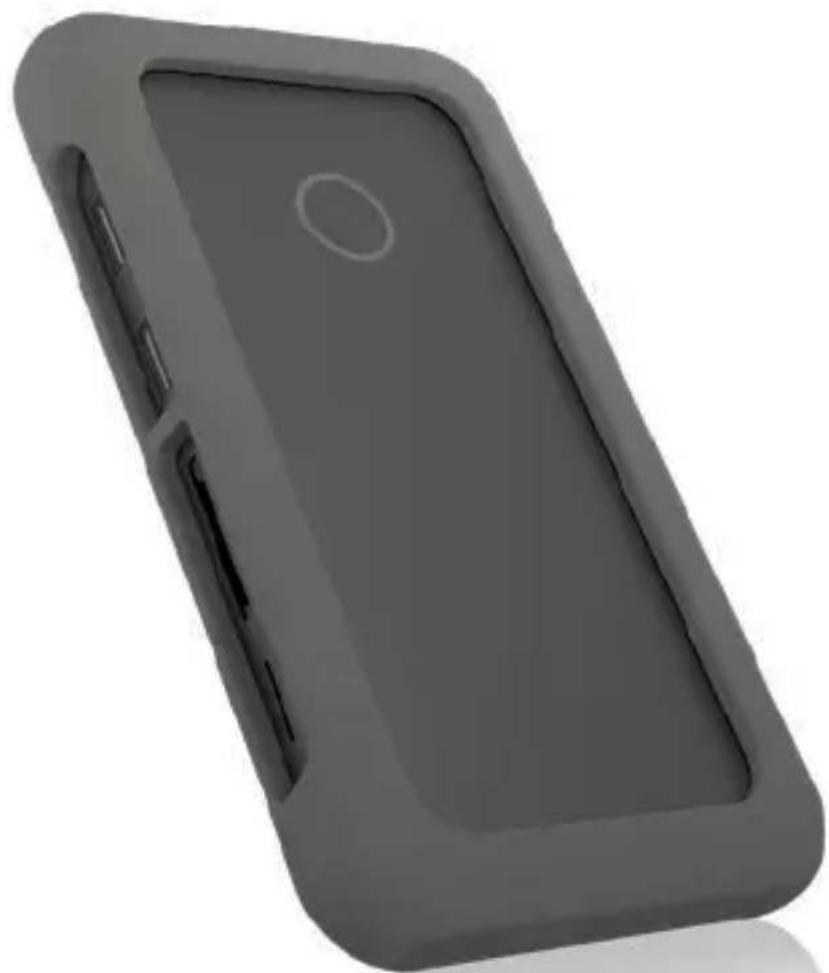

2. Um das Gerät zu schützen, können Sie optional die mitgelieferte Silikonschutzhülle verwenden. Legen Sie dazu das Gerät entsprechend der Aussparungen für die Anschlüsse in die Hülle.

Hinweis für ein installiertes M.2 NVMe Laufwerk (optional)

M.2 NVMe SSD nicht enthalten

Die IB-DK2108M-C mit der verbauten M.2 NVMe SSD kann im laufenden Betrieb des Rechners an diesen via USB Kabel angeschlossen oder von diesem getrennt werden.

Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.

Wenn die SSD nicht sofort vom System erkannt wird, prüfen Sie bitte:

- ob die Treibersoftware installiert ist (USB)

- ob die SSD initialisiert, partitioniert und formatiert ist.

Bitte das Ende von Schreib- und Lesevorgängen abwarten, bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.

Die volle USB 3.1 (Gen2) Transferrate kann nur mit einem kompatiblen USB 3.1 (Gen2) Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1 Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows ^® , macOS ^® ).
