Produkttyp	Monoblock-Auto-Verstärker (Subwoofer)
Marke	JL Audio
Modell	XD6001
Kategorie	Hi-Fi-System
Verstärkerklasse	NexD (Klasse D)
RMS-Leistung bei 4 Ohm	400W x 1
RMS-Leistung bei 2 Ohm	600W x 1
RMS-Leistung bei 1 Ohm	Nicht angegeben (stabil bis 1,5 Ohm)
Frequenzgang	7 Hz – 500 Hz
Signal-Rausch-Verhältnis	>104 dB (A-bewertet, bezogen auf Nennleistung)
Tiefpassfilter	Variabel 50–500 Hz, 12 dB/Oktave
Subsonic-Filter	Variabel 10–150 Hz, 12 dB/Oktave
Eingangsspannungsbereich	10 – 16 V DC
Abmessungen (L x B x H)	10,0 Zoll x 7,5 Zoll x 2,0 Zoll
Gewicht	5,5 lb
Schutzschaltungen	Thermo-, Kurzschluss-, Überstrom-, Verpolungsschutz
Fernbedienung Lautstärkeregelung	Optional (separat erhältlich)
Eingangsempfindlichkeit	200 mV – 4 V
Lautsprecherpegeleingänge	Ja, über RCA-Adapter
Sicherungswert	80A (IT-1-Typ)
Empfohlener Kabelquerschnitt	4 AWG Strom- und Massekabel
Montage	Schraubklemmen mit #8-Befestigungen
Betriebstemperatur	0°C bis 60°C
Herstellungsland	USA

Häufig gestellte Fragen - XD6001 JL Audio

Wie hoch ist die maximale RMS-Leistung des JL Audio XD6001?

Der XD6001 liefert 600 W RMS bei 2 Ohm und 400 W RMS bei 4 Ohm. Für den Betrieb mit 1 Ohm ist er nicht spezifiziert.

Kann ich zwei XD6001-Verstärker brücken?

Der XD6001 ist ein Monoblock-Verstärker und kann nicht gebrückt werden. Es können jedoch mehrere Geräte mit einem Summiergerät verwendet werden.

Welcher Kabelquerschnitt wird empfohlen?

Verwenden Sie 4 AWG Strom- und Massekabel. Der Verstärker enthält eine 80A-Sicherung.

Hat der XD6001 einen Subsonic-Filter?

Ja, er hat einen variablen Subsonic-Filter von 10 bis 150 Hz mit 12 dB/Oktave, um Subwoofer vor infrasonischen Frequenzen zu schützen.

Wie groß ist der Eingangsempfindlichkeitsbereich?

Die Eingangsempfindlichkeit ist von 200 mV bis 4 V einstellbar und mit den meisten Headunits kompatibel.

Kann ich Lautsprecherpegeleingänge verwenden?

Ja, mit einem optionalen RCA-Adapter. Der XD6001 akzeptiert Lautsprecherpegelsignale.

Welche Schutzfunktionen hat er?

Er verfügt über Thermo-, Kurzschluss-, Überstrom- und Verpolungs-Schutz.

Ist eine Fernbedienung zur Lautstärkeregelung enthalten?

Nein, die Fernbedienung zur Lautstärkeregelung wird separat verkauft. Sie ermöglicht eine bequeme Verstärkungseinstellung vom Fahrersitz aus.

Wie sind die Abmessungen des XD6001?

Die Abmessungen betragen 10,0 Zoll (L) x 7,5 Zoll (B) x 2,0 Zoll (H), und das Gewicht beträgt 5,5 lb.

Kann ich eine 1-Ohm-Last mit diesem Verstärker verwenden?

Der XD6001 ist für eine Stabilität bis zu 1,5 Ohm ausgelegt. Der Betrieb mit einer 1-Ohm-Last wird nicht empfohlen und kann zu Überhitzung führen.

BEDIENUNGSANLEITUNG XD6001 JL Audio

Vielen Dank für den Kauf eines JL Audio Verstärkers.

Ein optimaler Einbau und korrekter Anschluss garantiert Ihnen eine hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg.

Um dies und die Garantiebedingungen zu erfüllen, empfehlen wir Ihnen, die Installation nur von einem autorisierten JL Audio Fachhändler durchführen zu lassen.

Ihr autorisierter Fachhändler besitzt die nötige Erfahrung und das Fachwissen sowie die geeigneten Werkzeuge für eine fachgerechte Installation, um die optimale Leistungsfähigkeit des Produktes zu garantieren. Sollten Sie sich dennoch dafür entscheiden, den Verstärker selbst zu installieren, nehmen Sie sich bitte die nötige Zeit und lesen Sie das Ihnen vorliegende Benutzerhandbuch aufmerksam durch und machen Sie sich mit den Installationsanweisungen und Einbauhinweisen vertraut.

Falls Sie irgendwelche Fragen bezüglich dieses Benutzerhandbuchs oder zum Betrieb des Verstärkers haben, wenden Sie sich bitte an Ihren JL Audio Fachhändler. Fall Sie weitere Unterstützung zum Produkt benötigen, wenden Sie sich bitte an die Audio Design GmbH Support Hotline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten: Tel. [phone] - 9465-92

scHÜtZen sie iHr geHÖr!

Wir schätzen Sie als unseren Kunden und bitten Sie um eine vernünftige, zurückhaltende Benutzung des Gerätes, um Ihr Hörvermögen und das Ihrer Passagiere nicht zu gefährden.

Studien haben bewiesen, dass eine dauerhafte Einwirkung von hohen Schalldruckpegeln zu einem Gehörverlust führen könnte. Dieser und alle anderen leistungsfähigen Verstärker entwickeln einen enorm hohen Schalldruckpegel wenn diese an ein Lautsprecher-System angeschlossen werden. Bitte schränken Sie das Hören von Musik bei hohen Lautstärken entsprechend ein.

Bedienen und benutzen Sie bitte Ihr Audio-System während des Fahrens nur so, dass notwendige Geräusche zum sicheren Fahren Ihres Fahrzeugs immer noch wahrgenommen werden können (Hupe, Warnsignale, Sirenen etc.).

seriennummer:

Für den Fall eines Reparaturvorgangs oder eines Diebstahls, bitten wir Sie die Seriennummer des Geräts zu notieren. Notieren Sie diese im unten vorgesehenen Feld. Sie finden die Seriennummer auf der Bodenabdeckung des Verstärkers und auf der Verpackung.

Seriennummer:

Verwendungsbereich

Dieser Verstärker ist nur für den Betrieb in Fahrzeugen mit 12 Volt-Bordsystem und negativer Masse vorgesehen. Die Benutzung in Fahrzeugen mit positiver Masse und/oder anderen Spannungen als ca. 12 Volt können zu Schäden am Produkt führen und verletzen die Garantiebedingungen.

Dieses Produkt ist nicht für den Einsatz in einem Flugzeug konzipiert.

Bitte brücken Sie niemals die Ausgänge dieses Verstärkers mit den Ausgängen eines anderen, auch wenn dieser ein identisches Modell ist.

PLANUNG DER INSTALLATION

Es ist wichtig, dass Sie sich die Zeit nehmen, um dieses Benutzerhandbuch ausführlich zu lesen und den Einbau des Verstärkers sorgfältig planen. Die folgenden Punkte sollten bei der Planung der Installation beachtet werden.

Kühlung:

Ihr JL Audio Verstärker ist so entworfen, dass der Kühlkörper die enstehende Hitze optzimal absorbiert. Dazu sollte der Kühlkörper ein möglichst großes Luftvolumen zur Verfügung haben, um eine optimale Kühlung gewährleisten zu können. Falls der Verstärker in zu kleine oder schlecht belüftete Bereiche eingebaut wird, könnte sich ein Hitzestau entwickeln und die Leistung des Gerätes negativ beeinträchtigen. Sollten Sie den Verstärker in einem geschlossenen Bereich installieren wollen, sollte dieser mit einem Lüfter zusätzlich belüftet werden. Ein Lüfter ist bei einer normalen Installation nicht nötig. Beachten Sie dennoch folgende grundlegende Richtlinien:

! WICHTIG!

Von einer Kopf-über-Montage raten wir ab. Falls Sie den Verstärker unter einem Sitz verbauen möchten, stellen Sie sicher, dass ein Freiraum von mindestens 2,5 cm über dem Kühlkörper vorhanden ist, um eine ausreichende Kühlung zu gewährleisten

Sicherheitsaspekte:

Ihr Verstärker muss in einem trockenen, gut belüfteten Bereich verbaut werden, der die Sicherheitssysteme des Fahrzeugs nicht beeinträchtigt (Airbags, Sicherheitsgurte, ABS-Bremssysteme etc.). Sorgen Sie zudem unbedingt dafür, dass der Verstärker mit den mitgelieferten Schrauben fest am Einbauort verschraubt ist, damit sich dieser im Falle eines Unfalls oder eines plötzlichen Stoßes nicht lösen kann.

Fehlervermeidung:

- Bevor Sie mit dem Bohren der Löcher beginnen, sollten Sie sich vergewissern, das dabei keine wichtigen Bereiche des Fahrzeugs wie Benzintank, Bremsleitungen, Kabelbäume oder ähnliches beschädigt werden können.

- Verlegen Sie niemals elektrische Leitungen außerhalb oder unterhalb des Fahrzeugs. Dies ist extrem gefährlich und kann zu ernsthaften Schäden am Fahrzeug und zu Verletzungen der Insassen führen.

- Schützen Sie alle Leitungen und Kabel vor scharfen Metallkanten und Beschädigungen, indem Sie die Kabel sorgfältig verlegen. Benutzen Sie bei Bedarf Kabelbinder und Dichtscheiben zum Verlegen der Kabel.

- Verbauen Sie den Verstärker niemals im Motorraum oder unter-/außerhalb sowie auf dem Dach des Fahrzeugs oder einem anderen Bereich, wo der Verstärker den Witterungen ausgesetzt ist.

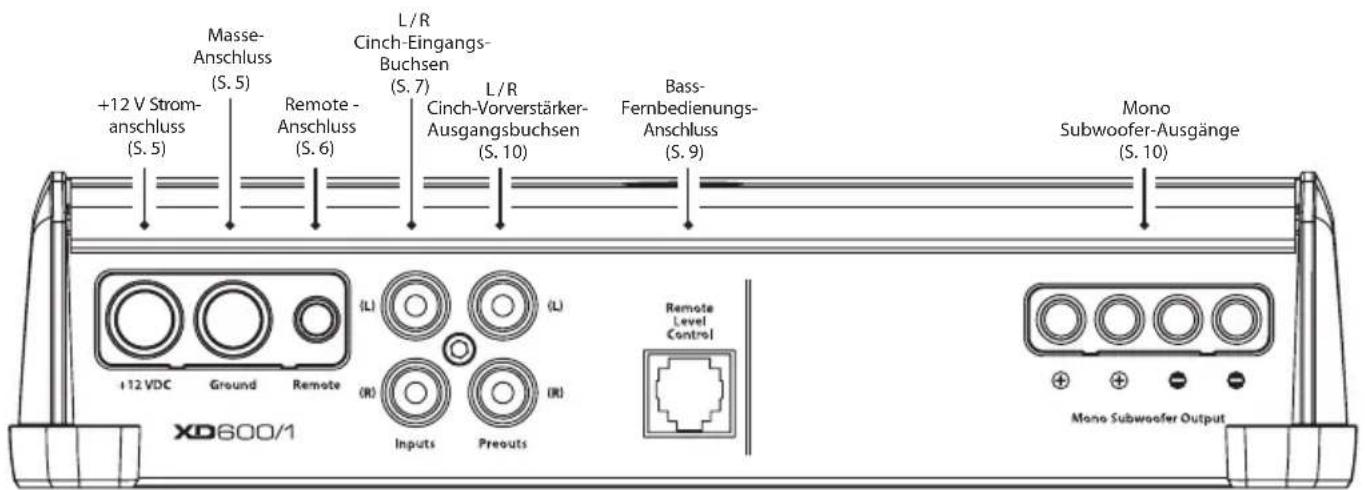

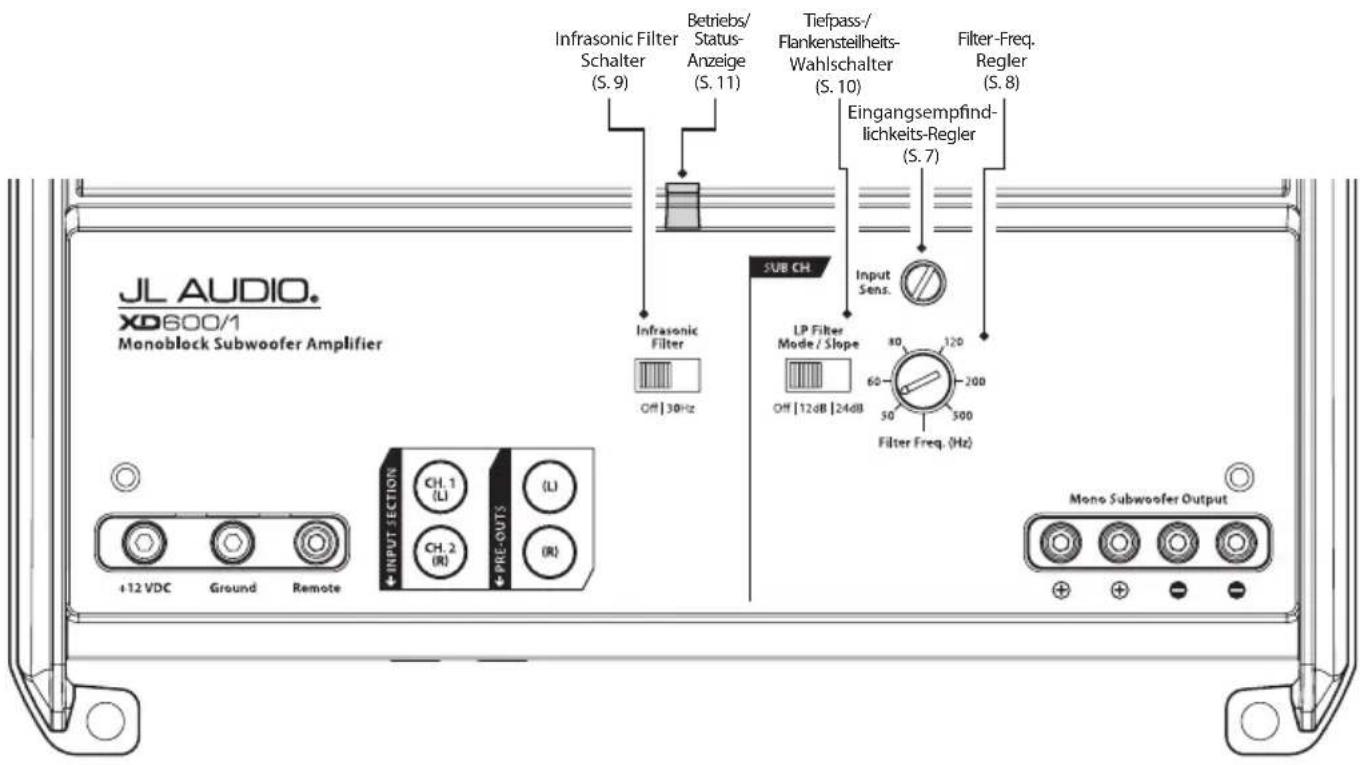

ProduKtbeschreibung

Der JL Audio XD600/1 ist ein 4-Kanal-Vollbereichs-Verstärker mit JL Audio NexD™ Ultra-High-Speed-Schaltungstechnologie, welche eine herausragende Tonwiedergabe und Effizienz garantiert. Der XD600/1 Verstärker kann mit vielen System-Konfigurationen betrieben werden.

Der Frequenzgang ist auf den Bereich unter 500 Hz ausgelegt. Der Verstärker ist nicht dafür konzipiert worden, um Mittel- und Hochtonlautsprecher anzutreiben. Alle Aspekte für den Betrieb des Verstärkers wurde für die Verstärkung von tiefen Frequenzen optimiert. Für weitere Spezifikationen beachten Sie bitte Anhang C (Seite 13).

tYPiscHer installationsablauF

Die folgenden Anmerkungen beschreiben den typischen Ablauf einer Verstärkerinstallation, bei der ein Autoradio/Steuergerät (trifft nicht für Werksradios zu) oder ein OEM-Interface als Zusatzgerät (wie z.B. CleanSweep CL441dsp) bereits vorhanden ist. Bei einigen Konfigurationen können zusätzliche Arbeitsvorgänge und Abläufe notwendig sein. Bei weiteren Fragen zur Installation, kontaktieren Sie bitte Ihren autorisierten JL Audio Fachhändler.

1) Trennen Sie die Verbindung des Kabels zum Minuspol der Fahrzeugbatterie und sichern Sie das lose Kabel, damit keine unbeabsichtigte Stromverbindung entstehen kann. Dieser Arbeitsvorgang muss durchgeführt werden!

2) Verlegen Sie das Stromversorgungskabel (Querschnitt mind. 16 mm) von der Batterie zum Einbauort des Verstärkers. Achten Sie dabei auf eine sorgfältige Kabelführung, damit das Kabel nicht beschädigt wird oder die Funktionen des Fahrzeugs beeinträchtigt werden. Benutzen Sie ein Kabel mit 25 mm ^2 Querschnitt oder größer und einen geeigneten Verteilerblock, falls Sie zusätzlich zum XD600/1 weitere Verstärker installieren möchten.

3) Verbinden Sie das Stromversorgungskabel mit dem Pluspol der Fahrzeugbatterie. Sichern Sie diese Leitung mit einem geeigneten Sicherungshalter ab. Diese sollte sich aus

Sicherheitsgründen in der Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zum Sicherungshalter muss aus Sicherheitsgründen unter 30 cm liegen.

4) Verlegen Sie die Audio-Signalkabel und die Remote-Steuerleitung vom Steuergerät zum Einbauort des Verstärkers.

5) Verlegen Sie die Lautsprecherkabel vom Lautsprecher zum Einbauort des Verstärkers.

6) Danach suchen Sie einen soliden metallischen Massepunkt in der Nähe des Verstärkers und schließen Sie das Massekabel (Minus) mit geeignetem Anschlusszubehör dort an. Benutzen Sie dafür den selben Kabel-Querschnitt wie der des verwendeten Stromversorgungskabels für den Pluspol (mind. 16 m ^2 ). Achten Sie darauf, dass der Abstand zwischen Verstärker und Massepunkt nicht größer als 90 cm ist. In einigen Fahrzeugen könnte es erforderlich sein, dass das Massekabel der Fahrzeugbatterie durch ein Kabel mit einem größeren Querschnitt ersetzt werden muss. (Beachten Sie dazu den Abschnitt "WICHTIG" auf Seite 5)

7) Verschrauben Sie den Verstärker mit den beiliegenden Schrauben sicher und fest mit dem Untergrund am Einbauort.

8) Verbinden Sie die Stromversorgungskabel (jeweils Plus und Minus) sowie die Remote-Steuerleitung des Steuergeräts mit dem Stromversorgungs-Stecker.

9) Verbinden Sie die Audio-Signalkabel des Steuergeräts mit dem Verstärker.

10) Verbinden Sie die Lautsprecherkabel mit dem Verstärker.

11) Überprüfen Sie dann die Einstellungen des Verstärkers und stellen sicher, dass diese den Erfordernissen Ihres Soundsystems entsprechen.

12) Setzen Sie dann die Sicherung (40 A für einen XD600/1) in den Sicherungshalter

an der Stromversorgungsleitung bei der Batterie ein und klemmen das Massekabel am Minuspol der Batterie wieder an. Stecken Sie dann den Stromversorgungs-Stecker wieder am Verstärker an.

14) Schalten Sie das Steuergerät bei geringer Lautstärke ein und überprüfen Sie, ob alle Einstellungen am Verstärker korrekt sind. Widerstehen Sie dem Drang die Lautstärke gleich voll aufzudrehen, bis Sie alle Einstellungen überprüft haben.

15) Stellen Sie dann die Eingangsempfindlichkeit so ein, dass eine ausgewogene Klangbalance zwischen dem Subwoofer und den Lautsprechern erreicht wird. Beachten Sie dazu Anhang A (Seite 14) für die korrekte Anpassung der Eingangsempfindlichkeit.

stromanschHlÜsse

Bevor Sie mit der Installation beginnen, müssen Sie das Minus-Stromversorgungskabel (Masse) von der Fahrzeugbatterie trennen. Dies verhindert Beschädigungen am Soundsystem, am Fahrzeug und schützt Sie selbst während der Installation.0

Die Stromanschlüsse des XD600/1 sind für Kabelquerschnitte von 10 mm ^2 bis 20 mm ^2 ausgelegt. Der Kabelquerschnitt von 16 mm ^2 sollte allerdings nicht unterschritten werden.

Wenn Sie zusätzlich zum XD600/1 weitere Verstärker installieren und für alle Verstärker ein gemeinsames Stromversorgungskabel verwenden möchten, benutzen Sie einen Kabelquerschnitt von 25mm ^2 bis 50mm ^2 (abhängig von der Kabellänge und dem Gesamtstrombedarf aller Verstärker des Systems). Verbinden Sie das Stromversorgungskabel mit einem Kabelquerschnitt von 25mm ^2 , 35mm ^2 oder 50mm ^2 an einen Verteilerblock, der sich möglichst in der Nähe der Verstärker befindet. Der Verteilerblock sollte dann mit einem Stromversorgungskabel von min. 16mm ^2 mit dem XD600/1 verbunden werden.

Verlegen Sie zunächst ein geeignetes Stromkabel vom Pluspol der Fahrzeugbatterie zum Einbauort des XD600/1. Verwenden Sie zum Anschluss des Kabels an der Batterie einen geeigneten Ringkabelschuh. Diese Verbindung muss fest und korrosionsfrei sein, um eine gute Konnektivität zu gewährleisten. Alle Kabel die durch Metall führen, sollten mit einer hochwertigen Gummiringdichtung gesichert werden um die Kabelisolierung vor Beschädigungen durch scharfe Blechkanten und somit vor einem gefährlichen Kurzschluss zu schützen.

Verlegen Sie dann ein weiteres geeignetes Massekabel von einem geeigneten Masse-Punkt zum Einbauort des XD600/1. Achten Sie darauf, dass diese Verbindung möglichst kurz ist (max. 90 cm). Suchen Sie dafür einen metallischen blanken Punkt an der Fahrzeugkarosserie. Verwenden Sie zum Anschluss des Kabels einen geeigneten Ringkabelschuh und Haltebolzen sowie einer passenden Unterlegscheibe. Falls erforderlich, sollte dieser Masse-Punkt zuvor von Lackresten und Rost durch Abschleifen befreit werden. Diese Verbindung muss fest und korrosionsfrei sein, um eine gute Konnektivität zu gewährleisten.

! WICHTIG!

Viele Fahrzeuge verfügen nur über eine sehr schwache (5mm ^2 bis 10mm ^2 ) Stromleitung für die Masseverbindung zwischen Karosserie und Batterie sowie für die Pluspolverbindung mit der Lichtmaschine. Um Spannungsabfälle zu vermeiden, müssen diese Verbindungen durch Kabel mit einem Querschnitt von mindestens 25mm ^2 ausgetauscht werden, wenn die Verstärkersicherung größer als 60 A ist.

ZusatZsicHerung

Es ist unbedingt erforderlich, dass eine Zusatzsicherung in das Pluspolkabel der Stromversorgung zur Fahrzeugbatterie in einem maximalen Abstand von 30 cm installiert wird. Der Sicherungswert richtet sich nach allen angeschlossenen Geräten im Soundsystem. Falls Sie nur einen XD600/1 benutzen, empfehlen wir eine 50A Sicherung des Typs MaxiFuse™ (Plastikfassung).

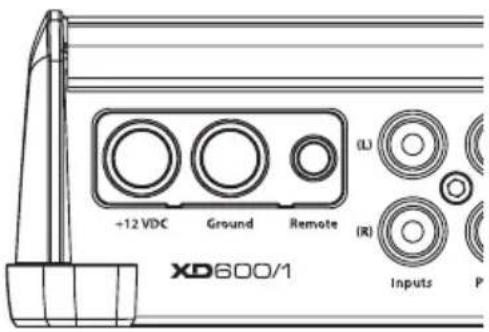

einschaltleitung

Der XD600/1 benötigt eine herkömmliche 12V-Einschaltleitung, welche üblicherweise vom Steuergerät gesteuert wird. Der Verstärker wird dann eingeschaltet, sobald +12V am “Remote”-Anschluss anliegen und wieder abgeschaltet wenn das Steuergerät ausgeschaltet wird. Falls Ihr Steuergerät nicht über eine Einschaltleitung verfügt, kann eine andere 12V-Leitung benutzt werden, die mit der Zündung des Fahrzeugs aktiv geschaltet wird. Der “Remote”-Anschluss ist für die Aufnahme eines Kabels mit einem Querschnitt von 1 bis 8mm ^2 ausgelegt. Ausreichend sind jedoch nur 1.5mm ^2 .

Um die Einschaltleitung anzuschließen, lösen Sie zunächst die Schrauben am "Remote"-Anschluss mit dem beiliegenden 2,5 mm Innensechskantwinkelschraubenschlüssel. Am Ende des Kabels sollten Sie etwa 12 mm der Kabelisolierung abziehen. Dann führen Sie das abisierte Ende soweit in den Anschluss, bis kein blankes Metall am Kabel mehr zu sehen ist. Bei einem dünnen Kabelquerschnitt entfernen Sie etwa 24 mm der Isolierung und biegen dann das Kabel entsprechend, bevor Sie es einführen. Während Sie das Kabel in dieser Position halten, ziehen Sie die Schraube des Anschlusses vorsichtig fest und achten Sie auf einen guten Halt des Kabels und darauf, dass Sie die Schrauben nicht überdrehen.

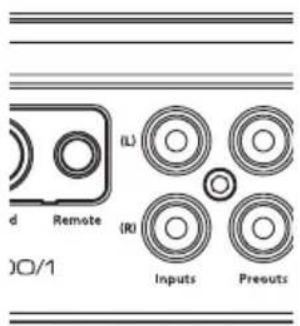

Die Signal-Eingänge des XD600/1 erlauben eine Ansteuerung mit zwei Cinch-Anschlussbuchsen (differential-symmetrisch), je eine für den rechten und linken Kanal.

Der Verstärker kann sowohl mit einem Mono-als auch einem Stereo-Signal betrieben werden. Die Eingangsschaltung summiert für den internen Verstärker automatisch das Stereo-Signal zu einem Mono-Signal. Der Verstärker funktioniert auch mit nur einer Cinch-Anschlussbuchse, aber dies erfordert eine höhere Pegeleinstellung der Eingangsempfindlichkeit um den Verlust des Mono-Signals auszugleichen. Es ist daher ratsam einen Y-Adapter zum Splitten des Mono-Signals zu verwenden, um alle beide Cinch-Anschlüsse am Verstärker nutzen zu können.

Eingangsspannung

Die Eingangssektion des XD600/1 funktioniert mit einem Eingangsspannungs-Bereich von 100mV - 4V. Dies ermöglicht, dass sowohl Niedrigpegel eines Vorverstärkerausgangs als auch Hochpegel der meisten Lautsprechersignale angeschlossen werden können.

Um Lautsprecher-Ausgänge anschließen zu können, müssen die Lautsprecherkabel des Steuergeräts gespleißt werden und links und rechts mit je einem Cinchstecker versehen werden. In der Regel is kein separater „Signal-Konverter“ nötig. Sollte jedoch der Eingangspegel der Lautsprecher dennoch zu hoch für den Verstärker sein und Verzerrungen zu hören sein, sollte ein „Signal-Konverter“ verwendet werden.

EINGANGSEMPFINDLICHKEIT

Mit dem Regler "Input Sens." können Sie die Eingangsempfindlichkeit mit dem Steuergerät abstimmen, um ein maximales unverzerrtes Ausgangssignal zu erhalten. Mit dem Drehen des Reglers gegen den Uhrzeigersinn, erhöht sich die Eingangsempfindlichkeit (das ausgegebene Signal wird leiser).

Um die ideale Einstellung zu finden und somit ein klares Signal zu erhalten, beachten Sie bitte die Angaben in Anhang A (Seite 12). Danach können Sie die Eingangsempfindlichkeit des Verstärkers so weit herunterdrehen, bis die gewünschte Systembalance erreicht ist.

Wählen Sie keinesfalls eine Einstellung an "Input Sens.", welche über der maximalen Lautstärke liegt, die gemäß den Anweisungen in Anhang A (Seite 14) eingestellt wurde. Dies gilt für alle Kanäle und Verstärker im System. Dies würde Verzerrungen und mögliche Schäden an den Lautsprechern verursachen.

Filtereinstellungen

Die meisten Lautsprecher sind nicht darauf ausgelegt, das gesamte hörbare Frequenzspektrum des menschlichen Gehörs wiederzugeben. Aus diesem Grund beinhalten die meisten Audio-Systeme mehrere Lautsprecherkomponenten, die jeweils ein spezifisches Frequenzband wiedergeben. Die Filter bestimmen für diesen Fall, welche Frequenzen der jeweiligen Lautsprecher-Sektion zugeordnet werden.

Die Aufteilung der Frequenzen der verschiedenen Lautsprecher kann mit passiven Filtern erfolgen (Spulen und Kondensatoren zwischen Verstärker und Lautsprecher), was üblicherweise bei der Filterung zwischen dem Mittelton- und Hochtonbereich so gehandhabt wird.

Die Filterung zwischen dem Subwoofer-System und den Satelliten-Lautsprechern sollte aber am besten mit aktiven Filtern gemacht werden, welche die Frequenzen am Verstärker schon trennen bzw. beschneiden. Aktive Filter sind stabiler als passive Filter und sorgen für geringere Übergangswiderstände und somit für eine bessere Subwooferleistung.

Der eingebaute, aktive Tiefpassfilter des XD600/1 kann dafür genutzt werden, potenziell schädliche und/oder ungewünschte Frequenzen oberhalb der eingestellten Trennfrequenz aus dem Signal zu filtern, welches vom Verstärker zum Subwoofer geschickt wird, damit dieser keine hörbaren mittleren oder hohen Frequenzen wie- dergibt. Dies sorgt für eine optimale tonale Balance und verhindert Verzerrungen sowie Schäden an den Lautsprechern. Die korrekte Einstellung der Filter verbessert substanziell die Langlebigkeit und Tonwiedergabe Ihres Audio Systems.

1) Tiefpassfilter (LP): der Tiefpassfilter sorgt dafür, dass alle Frequenzen oberhalb des eingestellten Bereichs abgedämpft werden. Dies ist nützlich wenn Sie ein Subwoofer-System mit dem XD600/1 betreiben wollen.

Der Tiefpassfilter des XD600/1 ist voll variabel zwischen 50 Hz und 500 Hz mit dem Regler "Filter Freq." einstellbar.

Zu dem ist es möglich, mit dem Schalter "Filter Slope" die Flankensteilheit des Tiefpassfilters wie folgt zu wählen.

“12B Bewirkt, dass der Filter die Frequenzen oberhalb der eingestellten Frequenz mit einem Wert von 12dB pro Oktave abdämpft (Butterworth-Einstellung).

"24dB": Bewirkt, dass der Filter die Frequenzen oberhalb der eingestellten Frequenz mit einem Wert von 24dB pro Oktave abdämpft (Linkwitz-Riley-Einstellung).

Abhängig vom jeweils angeschlossenen Subwoofersystem und dem Innenraum des Fahrzeugs, können unterschiedlichste Einstellversuche unter "Filter Slope" nötig sein, um einen gleichmäßigen Übergang zu den übrigen Lautsprechern des Systems herzustellen. Probieren Sie einfach aus, welche Einstellung das beste Resultat für die akustische Wiedergabe Ihres Systems erzielt.

Tipp: Ein im Kofferraum installierter Subwoof-er, der sich durch die Ablage oder eine Rück-sitzbank den Fahrgastbereich beschallen muss, profitiert eher von einer "12dB"-Flankensteilheit, weil somit mehr Oberbass durchgelassen wird. Ein Subwoofer der im Innenbereich installiert ist, profitiert eher von einer Oktave von "24db".

Hinweis: Der oben genannte Hinweis ist nicht unbedingt verbindlich. Hören Sie am besten genau auf den Klang Ihres Systems, um die richtige Einstellung zu finden, denn die Fahr-

zeugakustik und andere Faktoren können eine große Rolle bei der Auswahl der richtigen Flankensteillheit spielen.

2) Präzise Frequenzauswahl: Zur Orientierung befinden sich am Regler Markierungen von Frequenzwerten, die in etwa einer Genauigkeit von einer 1/3 Oktave entsprechen. Falls Sie eine höhere Genauigkeit beim Einstellen der Filterfrequenz erzielen möchten, beachten Sie dazu die Tabelle in Anhang B (Seite 13). Diese Tabelle zeigt für jede der vierzig Rasterpositionen des Reglers die exakte Frequenz an. Diese Methode ist sehr nützlich, falls der Verstärker schon am Einbauort installiert ist und die Markierungen nicht zu lesen sind.

3) Deaktivieren des Filters: Der Tiefpassfilter kann ebenfalls komplett ausgeschaltet werden, wenn Sie die Schalterstellung "Off" unter "LP Filter Mode/Slope" wählen. Dies ist nützlich wenn Sie eine externe aktive Frequenzweiche in Ihrem System benutzen. Bitte beachten Sie dazu, dass durch das Abschalten der internen Frequenzweichen auch die Bass-Anhebung (Bass EQ) deaktiviert wird. Mit abgeschalteter Frequenzweichen-Sektion ist der obere Frequenzgang aufgrund der bassspezifischen Anwendung auf 500 Hz limitiert.

inFrasonic Filter

Der “Infrasonic Filter” ist ein 24db/pro Oktave Hochpass-Filter, mit einer Festfrequenz von 30 Hz. Dieser Filter ist dazu gedacht die Verstärkerleistung zu schonen und das Subwoofer-System vor unhörbaren und schädlichen Frequenzen zu schützen, ohne das Tiefbass-Signal zu beeinträchtigen.

Bei Verwendung von ventilierten Subwoofern-Boxen, ist das Aktivieren des "Infrasonic Filter" dringend zu empfehlen, um die Lautsprecher vor zu hoher Auslenkung unterhalb der Abstimmfrequenz des Gehäuses zu schützen. Bei geschlossenen Subwoofer-Boxen ist die Benutzung des "Infrasonic Filter" nicht unbedingt erforderlich, könnte aber ebenfalls helfen, die Lautsprecher zu schützen. Der "Infrasonic Filter" kann auch komplett abgeschaltet werden, wenn Sie den Schalter in die "Off"-Stellung bringen. Dadurch wird das Signal nicht durch diese Schaltung geleitet.

PegelFernbedienung (oPtional)

Mit der optional erhältlichen Pegel-Fernbedienung HD-RLC ist es möglich, den Subwoofer-Pegel von des XD600/1 vom Fahrersitz aus zu steuern. Verbinden Sie das beigelegte Verbindungskabel der HD-RLC mit dem Anschluss "Remote Level Control" auf dem Anschlusspanel des XD400/4. Falls erwünscht können mit nur einer HD-RLC mehrere XD (und HD)-Verstärker geregelt werden. Dazu müssen Sie lediglich das Verbindungs-Kabel (Telefon-Standard-Kabel) mit einem handelsüblichen Adpater splitten und diese mittels weiterer Telefonkabel an die Verstärker anschliessen.

Nach dem Sie die Fernbedienung an den Verstärker angeschlossen haben, funktioniert die HD-RLC wie folgt: Wenn Sie den Pegelregler der HD-RLC gegen den Uhrzeigersinn auf die Nullstellung ganz links stellen, verstummt das Audiosignal. Wenn der Regler im Uhrzeigersinn auf die Maximalstellung gestellt wird, ist die Pegelstärke des XD600/4 so angelegt, als wenn keine HD-RLC angeschlossen wäre. Mit anderen Worten, die HD-RLC fungiert als Pegel-Dämpfer.

VorVerstÄrKer-ausgang

Der XD600/1 ist mit einem Vorverstärker-Ausgang ausgestattet, welcher das an den Eingängen anliegende Stereo-Signal der Steuereinheit an einen weiteren angeschlossenen Verstärker leiten kann. Damit schleift der XD600/1 das selbe Stereo-Signal einfach weiter.

Hinweis: Hierbei wird das Vorverstärker-Ausgangssignal nicht von denen im Verstärker integrierten Filtern verändert, d.h. wenn das Eingangssignal ein Vollbereichssignal ist, wird auch ein solches weitergegeben.

! WICHTIG!

Wenn Sie planen mit den Vorverstärker-Ausgängen einen Stereo-Verstärker zu versorgen, muss auch ein Stereo-Signal am verstärker angeschlossen werden. Ein angeschlossenes Mono-Signal wird auch als solches ausgegeben.

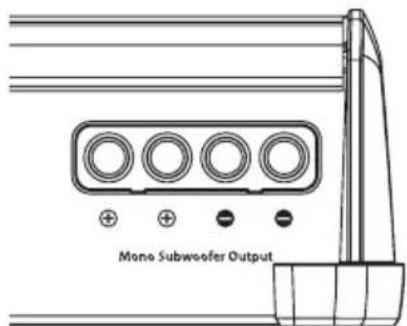

subwooFerausgÄnge

Der XD600/1 für den Anschluss von einer Lautsprecherimpedanz von 2 Ohm oder höher und für Kabelquerschnitte von 1,5 mm ^2 -8,0 mm ^2 ausgelegt.

Um die Lautsprecherkabel anzuschließen, müssen Sie zunächst die Feststellschrauben an den Anschlüssen oben mit dem beiliegenden 2,5 mm Sechskantschlüssel lösen. Entfernen Sie an den Enden der beiden Lautsprecherkabel etwa 12 mm der Kabelisolierung. Dann führen Sie die abisolierten Enden soweit in die Anschlüsse, bis kein blankes Metall an den Kabeln mehr zu sehen ist. Während Sie die Kabel in dieser Position halten, ziehen Sie die Schrauben der Anschlüsse vorsichtig fest und achten Sie darauf, dass Sie die Schrauben nicht überdrehen.

Sie finden am Anschlussblock je zwei “+”-Anschlüsse (positiv) und zwei “-”-Anschlüsse (negativ). Diese jeweils intern parallel geschalteten Anschlüsse vereinfachen das Anschließen mehrerer Lautsprecher. Wenn Sie zwei Lautsprecher anschließen, je einen Satz an den “+”- und “-”-Anschlüssen, sind beide parallel geschaltet. Es sind keine Stereo-Anschlüsse. Falls Sie nur ein Lautsprecherkabelpaar anschließen, ist es nicht erforderlich, die nicht belegten Anschlüsse zu nutzen.

! WICHTIG!

Nominale Lautsprecherimpedanzen von weniger als 2Ω sind zu vermeiden und verursachen sehr starke Verzerrungen am Ausgangssignal.

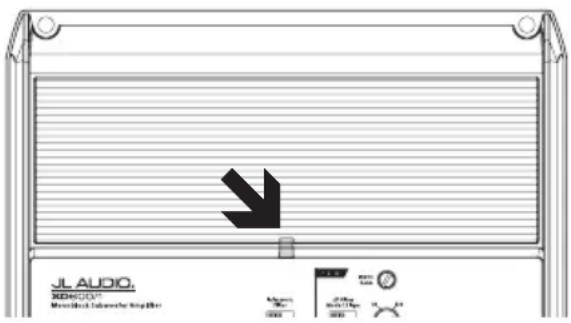

statusanZeige / scHutZscHaltung

Der XD600/1 Verstärker verfügt über eine mehrfarbige LED-Statusanzeige, die folgende Bedeutungen haben kann:

1) Grünes Blinken: der Verstärker fährt hoch und ist noch nicht betreibsbereit (kein Signal).

2) Grünes Dauerleuchten: der Verstärker befindet sich im normalen Betriebszustand.

3) Rotes Dauerleuchten: der Verstärker hat den Bereich der sicheren Arbeitstemperatur überschritten und die Schutzschaltung sorgt dafür, dass die Ausgangsleistung zum Schutz der Schaltkreise reduziert wird. Die rote LED schaltet sich wieder ab und der Verstärker liefert wieder die volle Ausgangsleistung, wenn die Kühlkörpertemperatur wieder auf eine sichere Arbeitstemperatur absinkt.

4) Gelbes Dauerleuchten: zeigt an, dass ein zu hoher Strom am Lautsprecherausgang auftrat und dies hatte ein Stummschalten zur Folge. Da das Stummschalten im Falle eines Fehlers oftmals nur von kurzer Dauer sein kann, kann sich dies auch als ein wiederholendes Ticken oder als lautes Geräusch am Ausgang bemerkbar machen. Die Ursache hierfür kann eine zu niedrig angeschlossene Lautsprecherimpedanz sein oder es liegt an einem Kurzschluss in der Lautsprecherverkabelung. Letzteres kann ein Kurzschluss der Lautsprecherverkabelung untereinender sein oder auch von einem Lautsprecher zur Fahrzeugkarosserie sein. Die LED leuchtet ein paar Sekunden gelb, auch wenn eine Überlastung bzw. ein Kurzschluss nur von sehr kurzer Dauer war.

5) Unbeleuchtet / Verstärker schaltet unerwartet und plötzlich ab: Die Status-LED erlischt an einem einwandfrei funktionierenden XD600/1 nur dann, wenn, wenn die Batterieleistung zu schwach oder die Remote-Leitung entfernt wurde und dadurch der Verstärker sich von selbst abschaltet.

Für mehr Informationen dazu, beachten Sie bitte den Abschnitt FEHLERBEHEBUNG Anhang D (Seite 14, 15).

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Die folgenden Hinweise helfen dem Anwender die Eingangsempfindlichkeit des/der Verstärker(s) einfach und optimal in ein paar Minuten mithilfe von herkömmlichen Hilfsmitteln einzustellen.

Benötigte Ausrüstung

• Digitaler Gleichstrom-Voltmesser
- CD mit einem Sinuskurven-Testton, aufgenommen mit einem Referenz-Pegel von 0dB, welches sich innerhalb dem Frequenzbereich der für die jeweilige Verstärker-Anwendung befindet (50 Hz für Subwoofer-Anwendungen, 1 kHz für Mittelhochton-Anwendungen). Bitte verwenden Sie keine abgedämpften Testsignale (-10 dB, -20 dB, etc.).

Die Neun-Schritte-Prozedur

1) Entfernen Sie alle Lautsprecherkabel von den Lautsprecheranschlüssen.
2) Schalten Sie alle Signal-Filter (Bass/Treble. Loudness, EQ etc.) der Steuereinheit, des separaten Signal-Prozessors und Verstärkers ab. Bringen Sie an der Steuereinheit den Fader-Regler in die Null-Stellung und stellen Sie den separaten Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser für den XD600/1 verwendet wird.

3) Drehen Sie den "Input Sens." ganz nach links unten.

4) Stellen Sie die Gesamtlautstärke der Steuer-einheit auf 3/4 der Maximal-Stellung. Dies ermöglicht eine angemessene Lautstärke mit moderatem Clipping bei voller Lautstärke.

5) Benutzen Sie die Tabelle unten, um die geeignete Zielspannung für den Regler "Input Sens." gemäß der nominellen Lautsprecherimpedanz zu ermitteln, die am Verstärker angeschlossen wird.

6) Versichern Sie sich nochmals, dass die Lautsprecherkabel entfernt wurden, bevor Sie fortfahren. Starten Sie dann die Wiedergabe der Sinuskurve die für den XD600/1 geeignet ist, bei 3/4 der Maximal-Lautstärke des Steuergeräts.

7) Verbinden Sie das Voltmeter mit den Lautsprecherausgängen des Verstärkers. Falls

8) Drehen Sie dann langsam den Regler "Input Sens." im Uhrzeigersinn nach rechts bis die zuvor ermittelte Zielspannung erreicht wird, die am Voltmeter angezeigt wird.
9) Wenn Sie dann das maximale nicht-verzerrende Ausgangssignal eingestellt haben, müssen die Lautsprecherkabel wieder angeschlossen werden. Falls es erforderlich ist, die Ausgangsleistung herabzusetzen, um der Gesamtbalance des Soundsystems anzupassen, können Sie dies mit dem Regler "Input Sens." durchführen.

! WICHTIG!

Drehen Sie den Regler "Input Sens." des Verstärkers nicht höher als der maximale Einstellungswert, den Sie zuvor ermittelt haben. Dies könnte hörbare Verzerrungen und Schäden an den Lautsprechern verursachen.

Falls ein Equalizer-Prozessor nach der oben beschriebenen Prozedur zugeschaltet wird, muss die Eingangempfindlichkeit nochmals neu eingestellt werden. Dies trifft sowohl für den Equalizer (Bass EQ) des Verstärkers, als auch für den Equalizer (Loudness, Bass Boost etc.) des Steuergeräts zu. Änderungen der Equalizer-Einstellungen erfordern keine Neu-Einstellung.

Nom. Impedanz Zielspannung
4Ω 40.0 V
3Ω 37.3 V
2Ω 34.6 V
1Ω	nicht empfohlen

ANHANG B:

Tabelle zur präzisen Frequenzeinstellung

"FILTER FREQ"
Raster-nummer	Regler-Markierung	Aktuelle Freq.
Regler ganz links: 53
01	53
02	"50"	53
03	54
04	54
05	55
06	57
07	59
08	"60"	61
09	63
10	65
11	67
12	70
13	72
14	75
15	78
16	"80"	81
17	85
18	88
19	93
20	"12 o'clock"	97
21	102
22	107
23	113
24	"120"	120
25	127
26	135
27	144
28	156
29	169
30	184
31	203
32	"200"	227
33	254
34	290
35	337
36	392
37	426
38	"500"	447
39	467

Regler ganz rechts: 470

ANHANG C:

XD600/1 Technische Daten

Allgemeine Angaben:

Empfohlener Sicherungswert: 50A

Empfohlener Sicherungstyp: AGU oder MaxiFuse™

Anzahl der Signal-Eingänge:

Verstärker-Topologie: NexD™ Ultra-High Speed Class D

Netzteil: Ungerelte MOSFET-Schaltung

Leistungsangabe bei 14.4V mit einem Klirrfaktor von weniger als 1% (20Hz - 20 kHz)

400W RMS x 1 @ 4 Ohm

600W RMS x 1 @ 2 Ohm

Leistungsangabe bei 12.5V mit einem Klirrfaktor von weniger als 1% (20Hz - 20 kHz)

300W RMS x 1 @ 4 Ohm

500W RMS x 1 @ 2 Ohm

Signalrauschabstand (A-bewertet, 20 Hz-20 kHz):

87 dB bei angegebener Nennleistung

67 dB bei 1W

Frequenzgang: 7 Hz - 500 Hz (+0, -1 dB)

Dämpfungsfaktor:

1000 @ 4 Ohm / 50 Hz

500 @ 2 Ohm / 50 Hz

Filter-Sektion:

Tiefpass Filter: 12 dB/Oktave Butterworth oder 24dB/

Oktave Linkwitz-Riley, variabel 50 - 500 Hz (abschaltbar)

Infrasonic Filter:

24 dB/Oktave Butterworth @ 30 Hz (abschaltbar)

Vorverstärker-Ausgang:

1 x 2 Cinch-Buchsen, Durchschleif-Signal

Abmessungen (LxBxH):

Aufgrund fortwährender Produktoptimierung, sind bei allen technischen Angaben, Änderungen ohne Ankündigung vorbehalten.

anHang d: FeHlerbeHebung

"Wie stelle ich die Eingangsempfindlichkeit meines Verstärkers richtig ein?"

Bitte beachten Sie dazu Anhang A (Seite 12) um die Eingangsempfindlichkeit optimal einzustellen.

"Mein Verstärker schaltet sich nicht ein"

Überprüfen Sie die Sicherung mit einem Multimeter. Dies ist erforderlich, da unter Umständen die Sicherung im Innern beschädigt sein könnte und dies nicht durch eine reine visuelle Überprüfung entdeckt werden kann. Nehmen Sie am besten die Sicherung aus dem Halter und überprüfen Sie diese dann. Sollte kein Problem an der Sicherung vorliegen, überprüfen Sie den Sicherungshalter.

Überprüfen Sie die Konnektivität der Anschlüsse “+12VDC”, “Ground” und “Remote”. Versichern Sie sich, dass die Kabelisolierungen nicht durch die Anschluss-Schrauben beschädigt wurden und die Anschlüsse fest verschraubt sind.

Überprüfen Sie die +12V-Verbindung der Einschaltleitung am “Remote”-Anschluss. In manchen Fällen könnte die Einschaltleitung von bestimmten Steuergeräten zu schwach ausgelegt sein, um mehrere Geräte anzuschalten. Dann sollte ein Relais zum Einschalten benutzt werden. Um dies zu Testen, können Sie den “Remote”-Anschluss mit dem Stromkabel des “+12VDC”-Anschlusses vorübergehend ansteuern, um zu sehen ob der Verstärker dann einschaltet. Ist dies nicht der Fall, liegt ein anderes Problem vor.

"Aus den Lautsprechern kommt nur ein verzerrtes / leises Audiosignal"

Überprüfen Sie die Lautsprecherkabel auf einen möglichen Kurzschluss, sowohl zwischen der positiven (+) und negativen (−) Kabel, als auch zwischen den Lautsprecherkabeln und der Masse der Fahrzeugkarosserie. Liegt ein Kurzschluss an, ist das Audiosignal verzerrt und/oder zu leise. In diesem Fall leuchtet die Status-LED gelb auf. Entfernen Sie dann die Lautsprecherverkabelung am Verstärker und benutzen Sie einen neuen Satz Kabel zum erneuten Anschluss, um den Lautsprecher dann zu testen.

Überprüfen Sie die nominelle Lastimpedanz und stellen Sie sicher, dass diese zwischen 2 - 4Ω liegt. JL Audio Mono-Verstärker besitzen zwei “+”- und zwei “-” Lautsprecheranschlüsse, die jeweils intern parallel geschaltet sind und den Anschluss mehrerer Lautsprecher ermöglichen. Falls Sie zwei Lautsprecher verwenden, je einer pro Anschluss der “+”- und “-” Lautsprecheranschlüsse, liegt eine Parallelschaltung vor. In diesem Fall sollte sich die Lastimpedanz pro Lautsprecher zwischen 4 - 8Ω befinden.

Überprüfen Sie das Eingangssignal vom Steuergerät und die Verkabelung am Verstärkereingang auf Beschädigungen und lose Verbindung. Es könnte nützlich sein, einen anderen Satz Kabel und/oder eine andere Signalquelle auszuprobieren.

"Das Audiosignal schwankt während der Fahrt oder wenn man auf den Verstärker klopft"

Überprüfen Sie alle Anschlüsse des Verstärkers und achten Sie auf eine feste Verbindung bei jedem der Anschlüsse und auf ausreichend abisierte Kontaktfläche an den Kabeln im Innern der Anschlüsse.

Überprüfen Sie die Verbindungen zum Verstärkereingang und achten Sie darauf, dass alle Kabel und Stecker der Audioverkabelung fest sitzen.

"Der Verstärker schaltet manchmal ab, meistens bei höheren Lautstärken"

Überprüfen Sie die Stromzufuhr und den Masseanschlusspunkt. Das Netzteil des Verstärkers arbeitet mit einer Stromversorgung ab 10V. Falls der Verstärker bei hohen Lautstärken abschaltet, könnte die anliegende Spannung unter 10 V gefallen sein. Diese Spannungsabfälle können auch nur sehr kurz sein und sind nur schwer mit einem Voltmeter zu messen. Um eine ausreichende Stromversorgung zu garantieren, sollten Sie dann nochmals alle Stromleitungen und Anschlusspunkte überprüfen. Es ist ebenfalls ratsam die Masseverbindung zwischen Batterie und Fahrzeugkarosserie und die Stromverbindung zwischen Batterie und Lichtmaschine zu verstärken. In vielen Fahrzeugen sind diese Verbindungen zu schwach (5mm ^2 bis 10mm ^2 ). Um Spannungsabfälle zu vermeiden, sollten diese Verbindungen mit Kabeln mit einem Querschnitt von mindestens 25mm ^2 ersetzt werden, wenn Verstärker mit einem Sicherungswert von über 60 A angeschlossen werden. Probleme mit dem Masseanschluss sind mitunter der Hauptgrund für falsch diagnostizierte Fehler im Verstärker-Betrieb.

"Der Verstärker schaltet sich ein, aber es ist kein Audiosignal zu hören"

Überprüfen Sie das Ausgangssignal des Steuergeräts (Autoradio) mit einem Gleichstrom-Voltmeter während ein Testsignal wiedergegeben wird (entfernen Sie dafür die Verkabelung am Verstärkereingang). Die benutzte Frequenz des Testsignals sollte der Verstärkeranwendung entsprechen (Beispiel: 50 Hz für Subwoofer-Anwendungen oder 1 kHz für Mittelhochton-Anwendungen). Eine stabile Spannung zwischen 0.2 und 8.0 V sollte an den Audiosignal-Ausgängen des Steuergeräts anliegen.

Überprüfen Sie die Lautsprecherausgänge des Verstärkers. Halten Sie sich dabei an die Angaben des vorangegangenen Abschnitts (nachdem Sie die Audiosignal-Verkabelung wieder angeschlossen haben) um die Lautsprecherausgänge des Verstärkers entsprechend zu testen. Entfernen Sie zunächst die Lautsprecherkabel am Verstärker bevor Sie das Testsignal wiedergeben. Der Lautstärkeregler des Steuergeräts sollte etwa auf 50% der Maximal-Lautstärke gestellt sein. Es sollten dann 5 Volt oder mehr Spannung an den Lautsprecherausgängen anliegen. Falls ausreichend Spannung gemessen wird, gehen Sie zum nächsten Schritt wie unten beschrieben.

Überprüfen Sie die Lautsprecherverkabelung und sorgen Sie für eine gute Verbindung der Kontaktfläche der Kabel und der Metallfläche im Innern der Anschlussblöcke. Die Anschlüsse sind auf ein Kabelquerschnitt von bis zu 8 mm ^2 ausgelegt. Stellen Sie sicher, dass die Lautsprecherkabel fest in den Anschlussblöcken befestigt sind.

installationsnotZiZen:

Benutzen Sie dieses Diagramm um die Schalterstellungen und Reglereinstellungen zu vermerken.

JL Audio Vertrieb für Deutschland: Audio Design GmbH

Am Breilingsweg 3, D-76709 Kronau Tel. [phone], Fax [phone] www.audiodesign.de/jlaudio

JL Audio, Inc 10369 North Commerce Pkwy. Miramar, FL 33025, USA www.jlaudio.com

(Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)

www.jlaudio.com
