Produkttyp	4-Kanal-Vollbereichsverstärker
Verstärkertopologie	NexD™ Ultra-High-Speed Class D
Leistung (Stereo, 14,4 V)	75 W RMS x 4 @ 4 Ohm, 100 W RMS x 4 @ 2 Ohm
Leistung (gebrückt, 14,4 V)	150 W RMS x 2 @ 8 Ohm, 200 W RMS x 2 @ 4 Ohm
Leistung (Stereo, 12,5 V)	60 W RMS x 4 @ 4 Ohm, 90 W RMS x 4 @ 2 Ohm
Leistung (gebrückt, 12,5 V)	120 W RMS x 2 @ 8 Ohm, 180 W RMS x 2 @ 4 Ohm
Frequenzgang	12 Hz – 22 kHz (+0, -1 dB)
Signal-Rausch-Abstand	104 dB (bezogen auf Nennleistung, A-bewertet)
Eingangsempfindlichkeit	100 mV – 4 V RMS
Eingangstyp	Differenzsymmetrisch mit RCA-Buchsen (2 Stereopaare)
Filtertyp	12 dB/Oktave Butterworth, Tiefpass oder Hochpass, deaktivierbar
Filterfrequenzbereich	50 Hz – 500 Hz (stufenlos einstellbar)
Empfohlene Sicherung	40 A MAXI™ oder AGU
Stromversorgung	12 V Minus-Masse, ungeregelter MOSFET-Schalttyp
Abmessungen (L×B×H)	8,52" × 7,09" × 2,05" (217 mm × 180 mm × 52 mm)
Fernpegelregelung	Optional (HD-RLC) mit Telefonkabelanschluss
Vorverstärkerausgang	Durchschleifung, konfigurierbar als Signal CH 1&2 oder summiert vorne/hinten
Schutzfunktionen	Überstrom, Übertemperatur, Unterspannung (automatische Abschaltung unter 10 V)
Garantie	2 Jahre (3 Jahre bei Installation durch autorisierten JL Audio-Händler mit Premium Power Connection System)
Empfohlener Kabelquerschnitt	8 – 4 AWG Stromkabel; 18 – 12 AWG Remote-Einschaltkabel; 16 – 8 AWG Lautsprecherkabel
Kühlung	Konvektion über Außengehäuse; montieren Sie mit mindestens 1 Zoll (2,5 cm) Freiraum darüber
Reinigungsanweisungen	Außenseite mit einem trockenen, weichen Tuch abwischen. Keine Lösungs- oder Scheuermittel verwenden.

Häufig gestellte Fragen - XD400/4 JL Audio

Was ist die minimale Lautsprecherimpedanz für den XD400/4?

Im Stereomodus kann jeder Kanal Lasten von 2 Ohm oder höher treiben. Im gebrückten Modus benötigt jedes Kanalpaar eine Last von 4 Ohm oder höher. Ein Betrieb unter diesen Grenzwerten kann den Schutz auslösen.

Wie stelle ich die Eingangsempfindlichkeit (Gain) an meinem XD400/4 richtig ein?

Trennen Sie die Lautsprecher, schalten Sie alle Verarbeitungen aus, stellen Sie die Lautstärke der Quelle auf 3/4, spielen Sie einen 0-dB-Testton (50 Hz für Subwoofer, 1 kHz für Mittelton) und drehen Sie den Regler Input Sens., bis das AC-Voltmeter die Zielspannung aus der Tabelle in Anhang A anzeigt (z.B. 17,4 V für 4 Ohm Stereo). Überschreiten Sie diese Einstellung nicht, um Verzerrungen zu vermeiden.

Kann ich Lautsprecherpegeleingänge am XD400/4 verwenden?

Ja. Löten Sie einfach die Lautsprecherausgangsdrähte der Quelle auf RCA-Stecker oder verwenden Sie einen JL Audio XD-CLRAIC2-SW-Adapter. Ein Line-Output-Converter ist in den meisten Fällen nicht erforderlich, kann aber verwendet werden, wenn der Ausgang nicht ausreichend reduziert werden kann.

Was zeigt die Status-LED an?

Grün: Normalbetrieb. Rot: Verstärker überhitzt und Leistung wird reduziert. Gelb: Überstromzustand (Kurzschluss oder niedrige Impedanz), der stumm schaltet. LED aus: Spannung unter 10 V (Abschaltung). Die LED blinkt grün beim Einschalten.

Wie überbrücke ich Kanäle am XD400/4?

Verwenden Sie die Lautsprecheranschlüsse 'Links +' und 'Rechts -' für das gebrückte Paar. Stellen Sie sicher, dass sowohl der linke als auch der rechte Eingang angeschlossen sind. Der kombinierte Ausgang ist mono. Zum Beispiel treibt die Überbrückung von Kanal 1&2 eine einzelne 4-Ohm-Last mit 200 W x 1.

Welchen Stromkabelquerschnitt sollte ich verwenden?

Mindestens 8 AWG für Strecken unter 18 Fuß. Bei längeren Strecken oder wenn mehrere Verstärker gemeinsam mit Strom versorgt werden, verwenden Sie 4 AWG oder größer. Das Massekabel sollte 8 oder 4 AWG sein und so kurz wie möglich (max. 36 Zoll).

Hat der XD400/4 eine eingebaute Frequenzweiche?

Ja, jedes Kanalpaar hat einen 12-dB/Oktave-Butterworth-Filter, der auf Tiefpass, Hochpass oder Aus gestellt werden kann. Die Grenzfrequenz ist stufenlos von 50 bis 500 Hz einstellbar.

Kann ich die optionale Fernpegelregelung (HD-RLC) verwenden?

Ja. Schließen Sie den HD-RLC über ein Standard-Telefonkabel an die Buchse 'Remote Level Control' an. Er dämpft den Pegel des ausgewählten Kanalpaars/der ausgewählten Kanalpaare von der Fahrzeugfront aus. Der Schalter 'Remote Level Mode' weist ihn allen Kanälen oder nur den Kanälen 3&4 zu.

Was soll ich tun, wenn mein Verstärker bei hoher Lautstärke abschaltet?

Überprüfen Sie die Spannung des Ladesystems und die Masseverbindungen. Spannungseinbrüche unter 10 V führen zur Abschaltung. Ersetzen Sie das Massekabel der Batterie und das Kabel von der Lichtmaschine zur Batterie durch 4 AWG, wenn sie kleiner sind. Überprüfen Sie auch alle Strom- und Masseanschlüsse auf festen Sitz.

Welche Sicherungsgröße wird für den XD400/4 empfohlen?

Eine 40-A-Sicherung (Typ MAXI™ oder AGU) sollte innerhalb von 18 Zoll des Pluspols der Batterie installiert werden. Wenn mehrere Verstärker ein gemeinsames Stromkabel teilen, sollte jeder Verstärker seine eigene 40-A-Sicherung in der Nähe seines Stromanschlusses haben.

BEDIENUNGSANLEITUNG XD400/4 JL Audio

Vielen Dank für den Kauf eines JL Audio Verstärkers.

Ein optimaler Einbau und korrekter Anschluss garantiert Ihnen eine hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg.

Um dies und die Garantiebedingungen zu erfüllen, empfehlen wir Ihnen, die Installation nur von einem autorisierten JL Audio Fachhändler durchführen zu lassen.

Ihr autorisierter Fachhändler besitzt die nötige Erfahrung und das Fachwissen sowie die geeigneten Werkzeuge für eine fachgerechte Installation, um die optimale Leistungsfähigkeit des Produktes zu garantieren. Sollten Sie sich dennoch dafür entscheiden, den Verstärker selbst zu installieren, nehmen Sie sich bitte die nötige Zeit und lesen Sie das Ihnen vorliegende Benutzerhandbuch aufmerksam durch und machen Sie sich mit den Installationsanweisungen und Einbauhinweisen vertraut.

Falls Sie irgendwelche Fragen bezüglich dieses Benutzerhandbuchs oder zum Betrieb des Verstärkers haben, wenden Sie sich bitte an Ihren JL Audio Fachhändler. Fall Sie weitere Unterstützung zum Produkt benötigen, wenden Sie sich bitte an die Audio Design GmbH Support Hotline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten: Tel. [phone] - 9465-92

scHÜtZen sie iHr geHÖr!

Wir schätzen Sie als unseren Kunden und bitten Sie um eine vernünftige, zurückhaltende Benutzung des Gerätes, um Ihr Hörvermögen und das Ihrer Passagiere nicht zu gefährden.

Studien haben bewiesen, dass eine dauerhafte Einwirkung von hohen Schalldruckpegeln zu einem Gehörverlust führen könnte. Dieser und alle anderen leistungsfähigen Verstärker entwickeln einen enorm hohen Schalldruckpegel wenn diese an ein Lautsprecher-System angeschlossen werden. Bitte schränken Sie das Hören von Musik bei hohen Lautstärken entsprechend ein.

Bedienen und benutzen Sie bitte Ihr Audio-System während des Fahrens nur so, dass notwendige Geräusche zum sicheren Fahren Ihres Fahrzeugs immer noch wahrgenommen werden können (Hupe, Warnsignale, Sirenen etc.).

seriennummer:

Für den Fall eines Reparaturvorgangs oder eines Diebstahls, bitten wir Sie die Seriennummer des Geräts zu notieren. Notieren Sie diese im unten vorgesehenen Feld. Sie finden die Seriennummer auf der Bodenabdeckung des Verstärkers und auf der Verpackung.

Seriennummer:

Verwendungsbereich

Dieser Verstärker ist nur für den Betrieb in Fahrzeugen mit 12 Volt-Bordsystem und negativer Masse vorgesehen. Die Benutzung in Fahrzeugen mit positiver Masse und/oder anderen Spannungen als ca. 12 Volt können zu Schäden am Produkt führen und verletzen die Garantiebedingungen.

Dieses Produkt ist nicht für den Einsatz in einem Flugzeug konzipiert.

Bitte brücken Sie niemals die Ausgänge dieses Verstärkers mit den Ausgängen eines anderen, auch wenn dieser ein identisches Modell ist.

PLANUNG DER INSTALLATION

Es ist wichtig, dass Sie sich die Zeit nehmen, um dieses Benutzerhandbuch ausführlich zu lesen und den Einbau des Verstärkers sorgfältig planen. Die folgenden Punkte sollten bei der Planung der Installation beachtet werden.

Kühlung:

Ihr JL Audio Verstärker ist so entworfen, dass der Kühlkörper die enstehende Hitze optzimal absorbiert. Dazu sollte der Kühlkörper ein möglichst großes Luftvolumen zur Verfügung haben, um eine optimale Kühlung gewährleisten zu können. Falls der Verstärker in zu kleine oder schlecht belüftete Bereiche eingebaut wird, könnte sich ein Hitzestau entwickeln und die Leistung des Gerätes negativ beeinträchtigen. Sollten Sie den Verstärker in einem geschlossenen Bereich installieren wollen, sollte dieser mit einem Lüfter zusätzlich belüftet werden. Ein Lüfter ist bei einer normalen Installation nicht nötig. Beachten Sie dennoch folgende grundlegende Richtlinien:

! WICHTIG!

Von einer Kopf-über-Montage raten wir ab. Falls Sie den Verstärker unter einem Sitz verbauen möchten, stellen Sie sicher, dass ein Freiraum von mindestens 2,5 cm über dem Kühlkörper vorhanden ist, um eine ausreichen-de Kühlung zu gewährleisten.

Sicherheitsaspekte:

Ihr Verstärker muss in einem trockenen, gut belüfteten Bereich verbaut werden, der die Sicherheitssysteme des Fahrzeugs nicht beeinträchtigt (Airbags, Sicherheitsgurte, ABS-Bremssysteme etc.). Sorgen Sie zudem unbedingt dafür, dass der Verstärker mit den mitgelieferten Schrauben fest am Einbauort verschraubt ist, damit sich dieser im Falle eines Unfalls oder eines plötzlichen Stoßes nicht lösen kann.

Fehlervermeidung:

- Bevor Sie mit dem Bohren der Löcher beginnen, sollten Sie sich vergewissern, das dabei keine wichtigen Bereiche des Fahrzeugs wie Benzintank, Bremsleitungen, Kabelbäume oder ähnliches beschädigt werden können.

- Verlegen Sie niemals elektrische Leitungen außerhalb oder unterhalb des Fahrzeugs. Dies ist extrem gefährlich und kann zu ernsthaften Schäden am Fahrzeug und zu Verletzungen der Insassen führen.

- Schützen Sie alle Leitungen und Kabel vor scharfen Metallkanten und Beschädigungen, indem Sie die Kabel sorgfältig verlegen. Benutzen Sie bei Bedarf Kabelbinder und Dichtscheiben zum Verlegen der Kabel.

- Verbauen Sie den Verstärker niemals im Motorraum oder unter-/außerhalb sowie auf dem Dach des Fahrzeugs oder einem anderen Bereich, wo der Verstärker den Witterungen ausgesetzt ist.

Produktbeschreibung

Der JL Audio XD400/4 ist ein 4-Kanal-Vollbereichs-Verstärker mit JL Audio NexD™ Ultra-High-Speed-Schaltungstechnologie, welche eine herausragende Tonwiedergabe und Effizienz garantiert. Der XD400/4 Verstärker kann mit vielen System-Konfigurationen betrieben werden.

tYPiscHer installationsablauF

Die folgenden Anmerkungen beschreiben den typischen Ablauf einer Verstärkerinstallation, bei der ein Autoradio/Steuergerät (trifft nicht für Werksradios zu) oder ein OEM-Interface als Zusatzgerät (wie z.B. CleanSweep CL441dsp) bereits vorhanden ist. Bei einigen Konfigurationen können zusätzliche Arbeitsvorgänge und Abläufe notwendig sein. Bei weiteren Fragen zur Installation, kontaktieren Sie bitte Ihren autorisierten JL Audio Fachhändler.

1) Trennen Sie die Verbindung des Kabels zum Minuspol der Fahrzeugbatterie und sichern Sie das lose Kabel, damit keine unbeabsichtigte Stromverbindung entstehen kann. Dieser Arbeitsvorgang muss durchgeführt werden!

2) Verlegen Sie das Stromversorgungskabel (Querschnitt mind. 16 mm) von der Batterie zum Einbauort des Verstärkers. Achten Sie dabei auf eine sorgfältige Kabelführung, damit das Kabel nicht beschädigt wird oder die Funktionen des Fahrzeugs beeinträchtigt werden. Benutzen Sie ein Kabel mit 25 mm ² Querschnitt oder größer und einen geeigneten Verteilerblock, falls Sie zusätzlich zum XD400/4 weitere Verstärker installieren möchten.

3) Verbinden Sie das Stromversorgungskabel mit dem Pluspol der Fahrzeugbatterie. Sichern Sie diese Leitung mit einem geeigneten Sicherungshalter ab. Diese sollte sich aus Sicherheitsgründen in der Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zum Sicherungshalter muss aus Sicherheitsgründen unter 30 cm liegen.

4) Verlegen Sie die Audio-Signalkabel und die Remote-Steuerleitung vom Steuergerät zum Einbauort des Verstärkers.

5) Verlegen Sie die Lautsprecherkabel vom Lautsprecher zum Einbauort des Verstärkers.

6) Danach suchen Sie einen soliden metallischen Massepunkt in der Nähe des Verstärkers und schließen Sie das Massekabel (Minus) mit geeignetem Anschlusszubehör dort an. Benutzen Sie dafür den selben Kabel-Querschnitt wie der des verwendeten Stromversorgungskabels für den Pluspol (mind. 16 m ² ). Achten Sie darauf, dass der Abstand zwischen Verstärker und Massepunkt nicht größer als 90 cm ist. In einigen Fahrzeugen könnte es erforderlich sein, dass das Massekabel der Fahrzeugbatterie durch ein Kabel mit einem größeren Querschnitt ersetzt werden muss. (Beachten Sie dazu den Abschnitt "WICHTIG" auf Seite 5)

7) Verschrauben Sie den Verstärker mit den beiliegenden Schrauben sicher und fest mit dem Untergrund am Einbauort.

8) Verbinden Sie die Stromkabel (jeweils Plus und Minus) sowie die Remote-Steuerleitung des Steuergeräts mit dem Stromversorgungs-Stecker.

9) Verbinden Sie die Audio-Signalkabel des Steuergeräts mit dem Verstärker.

10) Verbinden Sie die Lautsprecherkabel mit dem Verstärker.

11) Überprüfen Sie dann die Einstellungen des Verstärkers und stellen sicher, dass diese den Erfordernissen Ihres Soundsystems entsprechen.

12) Setzen Sie dann die Sicherung (40 A für einen XD400/4) in den Sicherungshalter an der Stromversorgungsleitung bei der Batterie ein und klemmen das Massekabel am Minuspol der Batterie wieder an. Stecken Sie dann den Stromversorgungs-Stecker wieder am Verstärker an.

14) Schalten Sie das Steuergerät bei geringer Lautstärke ein und überprüfen Sie, ob alle Einstellungen am Verstärker korrekt sind. Widerstehen Sie dem Drang die

Lautstärke gleich voll aufzudrehen, bis Sie alle Einstellungen überprüft haben.

15) Stellen Sie dann die Eingangsempfindlichkeit so ein, dass eine ausgewogene Klangbalance zwischen dem Subwoofer und den Lautsprechern erreicht wird. Beachten Sie dazu Anhang A (Seite 14) für die korrekte Anpassung der Eingangsempfindlichkeit.

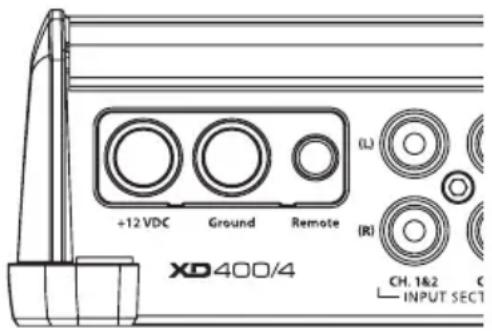

stromanschIÜsse

Bevor Sie mit der Installation beginnen, müssen Sie das Minus-Stromversorgungskabel (Masse) von der Fahrzeugbatterie trennen. Dies verhindert Beschädigungen am Soundsystem, am Fahrzeug und schützt Sie selbst während der Installation.

Die Stromanschlüsse des XD400/4 sind für Kabelquerschnitte von 10 mm ² bis 20 mm ² ausgelegt. Der Kabelquerschnitt von 16 mm ² sollte allerdings nicht unterschritten werden.

Wenn Sie zusätzlich zum XD400/4 weitere Verstärker installieren und für alle Verstärker ein gemeinsames Stromversorgungskabel verwenden möchten, benutzen Sie einen Kabelquerschnitt von 25mm ² bis 50mm ² (abhängig von der Kabellänge und dem Gesamtstrombedarf aller Verstärker des Systems). Verbinden Sie das Stromversorgungskabel mit einem Kabelquerschnitt von 25mm ² , 35mm ² oder 50mm ² an einen Verteilerblock, der sich möglichst in der Nähe der Verstärker befindet. Der Verteilerblock sollte dann mit einem Stromversorgungskabel von min. 16mm ² mit dem XD400/4 verbunden werden.

Verlegen Sie zunächst ein geeignetes Stromkabel vom Pluspol der Fahrzeugbatterie zum Einbauort des XD400/4. Verwenden Sie zum Anschluss des Kabels an der Batterie einen geeigneten Ringkabelschuh. Diese Verbindung muss fest und korrosionsfrei sein, um eine gute Konnektivität zu gewährleisten. Alle Kabel die durch Metall führen, sollten mit einer hochwertigen Gummiringdichtung gesichert werden um die Kabelisolierung vor Beschädigungen durch scharfe Blechkanten und somit vor einem gefährlichen Kurzschluss zu schützen.

Verlegen Sie dann ein weiteres geeignetes Massekabel von einem geeigneten Masse-Punkt zum Einbauort des XD400/4. Achten Sie darauf, dass diese Verbindung möglichst kurz ist (max. 90 cm). Suchen Sie dafür einen metallischen blanken Punkt an der Fahrzeugkarosserie. Verwenden Sie zum Anschluss des Kabels einen geeigneten Ringkabelschuh und Haltebolzen sowie einer passenden Unterlegscheibe. Falls erforderlich, sollte dieser Masse-Punkt zuvor von Lackresten und Rost durch Abschleifen befreit werden. Diese Verbindung muss fest und korrosionsfrei sein, um eine gute Konnektivität zu gewährleisten.

! WICHTIG!

Viele Fahrzeuge verfügen nur über eine sehr schwache (5mm² bis 10mm²) Stromleitung für die Masseverbindung zwischen Karosserie und Batterie sowie für die Pluspolverbindung mit der Lichtmaschine. Um Spannungsabfälle zu vermeiden, müssen diese Verbindungen durch Kabel mit einem Querschnitt von mindestens 25mm² ausgetauscht werden, wenn die Verstärkersicherung größer als 60A ist.

ZusatZsicHerung

Es ist unbedingt erforderlich, dass eine Zusatzsicherung in das Pluspolkabel der Stromversorgung zur Fahrzeugbatterie in einem maximalen Abstand von 30 cm installiert wird. Der Sicherungswert richtet sich nach allen angeschlossenen Geräten im Soundsystem. Falls Sie nur einen XD400/4 benutzen, empfehlen wir eine 40A Sicherung des Typs MaxiFuse™ (Plastikfassung).

EINSCHALTLEITUNG

Der XD400/4 benötigt eine herkömmliche 12V-Einschaltleitung, welche üblicherweise vom Steuergerät gesteuert wird. Der Verstärker wird dann eingeschaltet, sobald +12V am "Remote"-Anschluss anliegen und wieder abgeschaltet wenn das Steuergerät ausgeschaltet wird. Falls Ihr Steuergerät nicht über eine Einschaltleitung verfügt, kann eine andere 12V-Leitung benutzt werden, die mit der Zündung des Fahrzeugs aktiv geschaltet wird. Der "Remote"-Anschluss ist für die Aufnahme eines Kabels mit einem Querschnitt von 1 bis 8mm ² ausgelegt. Ausreichend sind jedoch nur 1.5mm ² .

Um die Einschaltleitung anzuschließen, lösen Sie zunächst die Schrauben am "Remote"-Anschluss mit dem beiliegenden 2,5 mm Innensechskantwinkelschraubenschlüssel. Am Ende des Kabels sollten Sie etwa 12 mm der Kabelisolierung abziehen. Dann führen Sie das abisolierte Ende soweit in den Anschluss, bis kein blankes Metall am Kabel mehr zu sehen ist. Bei einem dünnen Kabelquerschnitt entfernen Sie etwa 24 mm der Isolierung und biegen dann das Kabel entsprechend, bevor Sie es einführen. Während Sie das Kabel in dieser Position halten, ziehen Sie die Schraube des Anschlusses vorsichtig fest und achten Sie auf einen guten Halt des Kabels und darauf, dass Sie die Schrauben nicht überdrehen.

Die Signal-Eingänge des XD400/4 erlauben eine Ansteuerung mit zwei oder vier Cinch-Anschlussbuchsen.

Am Bedienfeld des XD400/4 befindet sich der Eingangswahlschalter "Input Mode". Dieser Schalter bestimmt, ob der Betrieb aller vier Kanäle des Verstärkers mit einem oder zwei Paar Audioeingangskabeln erfolgen soll, d.h. wenn Sie alle vier Cinch-Anschlussbuchsen des Signal-Eingangs verwenden, stellen Sie den Schalter "Input Mode" auf die Position "4 Ch." Möchten Sie nur zwei der Cinch-Anschlussbuchsen des Signal-Eingangs verwenden, stellen Sie den Schalter "Input Mode" auf die Position "2 Ch." Belegen Sie dann nur die Signal-Eingänge 1 & 2. Das Audiosignal von Kanal 1 wird dann auf Kanal 3 sowie das Audiosignal von Kanal 2 auf Kanal 4 geschleift.

Eingangsspannung

Die Eingangssektion des XD400/4 funktioniert mit einem Eingangsspannungs-Bereich von 100mV - 4V. Dies ermöglicht, dass sowohl Niedrigpegel eines Vorverstärkerausgangs als auch Hochpegel der meisten Lautsprechersignale angeschlossen werden können.

Um Lautsprecher-Ausgänge anschließen zu können, müssen die Lautsprecherkabel des Steuergeräts gespleißt werden und links und rechts mit je einem Cinchstecker versehen werden. In der Regel ist kein separater „Signal-Konverter“ nötig.

Sollte jedoch der Eingangspegel der Lautsprecher dennoch zu hoch für den Verstärker sein und Verzerrungen zu hören sein, sollte ein „Signal-Konverter“ verwendet werden.

eingangsemPFindlicHkeit

Die Drehregler mit der Bezeichnung "Input Sens." befinden sich in der jeweiligen Kanalsektion. Mit diesem Regler können Sie für jedes Kanalpaar getrennt die Eingangsempfindlichkeit mit dem Steuergerät abstimmen, um ein maximales unverzerrtes Ausgangssignal zu erhalten. Mit dem Drehen des Reglers gegen den Uhrzeigersinn, erhöht sich die Eingangsempfindlichkeit (das ausgegebene Signal wird leiser).

Um die ideale Einstellung zu finden und somit ein klares Signal zu erhalten, beachten Sie bitte die Angaben in Anhang A (Seite 14).

Danach können Sie die Eingangsempfindlichkeit des Verstärkers so weit herunterdrehen, bis die gewünschte Systembalance erreicht ist.

Wählen Sie keinesfalls eine Einstellung an “Input Sens.”, welche über der maximalen Lautstärke liegt, die gemäß den Anweisungen in Anhang A (Seite 14) eingestellt wurde. Dies gilt für alle Kanäle und Verstärker im System. Dies würde Verzerrungen und mögliche Schäden an den Lautsprechern verursachen.

Filtereinstellungen

Die meisten Lautsprecher sind nicht darauf ausgelegt, das gesamte hörbare Frequenzspektrum des menschlichen Gehörs wiederzugeben. Aus diesem Grund beinhalten die meisten Audio-Systeme mehrere Lautsprecherkomponenten, die jeweils ein spezifisches Frequenzband wiedergeben. Die Filter bestimmen für diesen Fall, welche Frequenzen der jeweiligen Lautsprecher-Sektion zugeordnet werden.

Die Aufteilung der Frequenzen der verschiedenen Lautsprecher kann mit passiven Filtern erfolgen (Spulen und Kondensatoren zwischen Verstärker und Lautsprecher), was üblicherweise bei der Filterung zwischen dem Mittelton- und Hochtonbereich so gehandhabt wird.

Die Filterung zwischen dem Subwoofer-System und den Satelliten-Lautsprechern sollte aber am besten mit aktiven Filtern gemacht werden, welche die Frequenzen am Verstärker schon trennen bzw. beschneiden. Aktive Filter sind stabiler als passive Filter und sorgen für geringere Übergangswiderstände und somit für eine bessere Subwooferleistung.

Die in jeder Kanalsektion eingebaute, aktive Filtersektion des XD400/4 kann dafür genutzt werden, potenziell schädliche und/oder ungewünschte Frequenzen aus dem Signal zu filtern, welches vom Verstärker zu den Lautsprechern geschickt wird. Dies sorgt für eine optimale tonale Balance und verhindert Verzerrungen sowie Schäden an den Lautsprechern. Die korrekte Einstellung der Filter verbessert substanziell die Langlebigkeit und Tonwiedergabe Ihres Audio Systems.

1) "Filter Mode" Schalter: Der XD400/4 bietet einen "12db per Oktaven-Filter" (je einen pro Kanalpaar 1/2 und 3/4). Jeder dieser Filter kann mit dem Schalter "Filter Mode" unabhängig voneinander eingestellt oder abgeschaltet werden. Folgende Einstellungen sind möglich:

"Off": In der Stellung "Off" werden die Filter für dieses Kanalpaar komplett deaktiviert und ein Vollbereichssignal mit dem gesamten angeschlossenen Frequenzbereich verstärkt. Dies ist nützlich, wenn Sie eine externe aktive Frequenzweiche benutzen oder systembedingt ein Vollbereichssignal der XD400/4 Kanalpaare benötigt wird.

„LP“: Aktiviert den Tiefpassfilter, der dafür sorgt, dass alle Frequenzen oberhalb des eingestellten Bereichs in einer Rate von 12dB pro Oktave abgeschnitten werden. Dies ist nützlich wenn Sie Subwoofer mit dem XD400/4 betreiben wollen.

"HP": Aktiviert den Hochpassfilter, der dafür sorgt, dass alle Frequenzen unterhalb des eingestellten Bereichs in einer Rate von 12dB pro Oktave abgeschnitten werden. Dies ist nützlich, wenn Sie ein Lautsprecher-System mit dem XD400/4 betreiben möchten.

2) Filter-Frequenz-Regler: Die Markierungen des Reglers "Filter Freq. (Hz)" dienen als Anhaltspunkt zum Einstellen der gewünschten Trennfrequenz die in etwa einer Genauigkeit von einer 1/3 Oktave entsprechen. Falls Sie eine höhere Genauigkeit beim Einstellen der Filterfrequenz erzielen möchten, beachten Sie dazu die Tabelle in Anhang B (Seite 15).

Tipp: Wenn Sie mit dem XD400/4 ein Subwoofer betreiben ("LP"), ein Komponenten-Lautsprecher-System ("HP") oder beides, ist der Wert 80 Hz bei "Filter Freq. (Hz)" ein gute Starteinstellung. Nach dem Einstellen der Eingangsempfindlichkeit an "Input Sens.", wie in AnhangA (Seite 14) beschrieben, kann danach die Trennfrequenz bei "Filter Freq. (Hz)" noch etwas feiner abgestimmt werden.

PegelFernbedienung (oPtional)

Mit der optional erhältlichen Pegel-Fernbedienung HD-RLC ist es möglich, den Pegel von einem oder beiden Kanalpaaren des XD400/4 vom Fahrersitz aus zu steuern. Dies ist nützlich für die separate Steuerung des Subwoofer-Pegels oder des Master-Pegels des gesamten Soundsystems.

Verbinden Sie das beigelegte Verbindungskabel der HD-RLC mit dem Anschluss "Remote Level Control" auf dem Anschlusspanel des XD400/4. Falls erwünscht können mit nur einer HD-RLC mehrere XD (und HD)-Verstärker geregelt werden. Dazu müssen Sie lediglich das Verbindungs-Kabel (Telefon-Standard-Kabel) mit einem handelsüblichen Adapter splitten und diese mittels weiterer Telefonkabel an die Verstärker anschliessen.

Nach dem Sie die Fernbedienung an den Verstärker angeschlossen haben, funktioniert die HD-RLC wie folgt:

Wenn Sie den Pegelregler der HD-RLC gegen den Uhrzeigersinn auf die Nullstellung ganz links stellen, verstummt das Audiosignal.

Wenn der Regler im Uhrzeigersinn auf die Maximalstellung gestellt wird, ist die Pegelstärke des XD600/4 so angelegt, als wenn keine HD-RLC angeschlossen wäre. Mit anderen Worten, die HD-RLC fungiert als Pegel-Dämpfer.

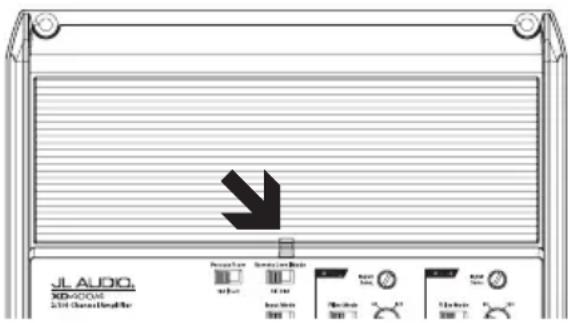

"Remote Level Mode" Schalter: Je nach Anwendung, kann die HD-RLC nur ein Kanalpaar oder auch beide Kanalpaare regeln. Mit dem Schalter "Remote Level Control" kann dies eingestellt werden. Bei Schalterstellung "All Ch." werden alle Kanalpaare geregelt, unter "3&4" nur das Kanalpaar 3 & 4 (Kanalpaar 1 & 2 nicht).

VorVerstÄrker-ausgang

Der XD400/4 ist mit einem konfigurierbarem Vorverstärker-Ausgang ausgestattet, welcher ein Stereo-Vorverstärker-Signal an einen weiteren angeschlossenen Verstärker leiten kann. Der Vorverstärker-Ausgang kann mit dem Schalter "Preouts From" wie folgt konfiguriert werden.

1) "1&2": In dieser Schalterstellung liefert der Vorverstärker-Ausgang das selbe Signal, welches am Verstärker-Eingang "CH 1 & 2" anliegt. Dies ist nützlich, wenn ein Subwoofer-Verstärker mit dem Vorverstärker-Ausgang betrieben werden soll und der XD400/4 gleichzeitig ein Front- oder Rear-Lautsprechersystem versorgt. Hierbei ist der Ausgang nur vom Pegel des Eingangsignals an "CH 1&2" abhängig, was erlaubt, das Kanal 3&4 "gefadet" werden kann, ohne auf das Signal für den Subwoofer-Verstärker zu wirken. Wird hingegen Kanal 1&2 in diesem Modus "gefadet", hat dies auch Auswirkungen auf den Pegel des Vorverstärker-Ausgangs.

2) "Sum": Falls der XD400/4 für ein Front- und Rear Lautsprecher-System benutzt wird, ist diese Schalterstellung bestens geeignet. Der Vorverstärker-Ausgang liefert dann ein "summiertes" Signal der Front - und Rear-Kanäle, welches ein "Faden" am Steuergerät zwischen den Lautsprechernkanälen erlaubt, ohne das Ausgnagssignal für den Subwoofer-Verstärker zu beeinflussen.

Beachten Sie: Jede Art von Verzögerung zwischen den Front- und Rearkanälen kann ein Signalverlust in bestimmten Frequenzen verursachen, wenn die Konfiguration "Sum" gewählt wurde.

Falls Sie in der Konfiguration "Sum" einen Signalverlust im Vergleich zur Konfiguration "1&2" bemerken, liegt eine Signalverzögerung an, entweder auf den Front- oder auf den Rearkanälen. Falls eine Signalverzögerung auf den Front- oder Rearkanälen jedoch erwünscht ist, sollte die Position "1&2" gewählt werden.

Hinweis: Bei beiden Konfigurationen wird das Vorverstärker-Ausgangssignal nicht von denen im Verstärker integrierten Filtern verändert, d.h. wenn das Eingangssignal ein Vollbereichssignal ist, wird auch ein solches weitergegeben.

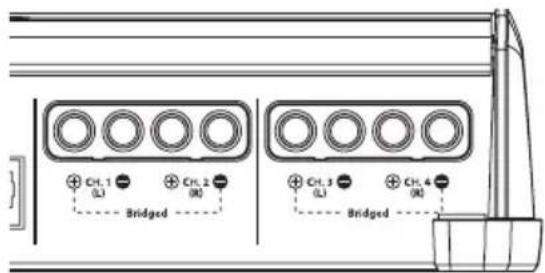

lautsPrecHerausgÄnge

Die Lautsprecher-Anschlüsse des XD400/4 sind für Kabelquerschnitte von 1,5 mm ² - 8,0 m ² m ausgelegt.

Um die Lautsprecherkabel anzuschließen, müssen Sie zunächst die Feststellschrauben an den Anschlüssen oben mit dem beiliegenden 2,5 mm Sechskantschlüssel lösen. Entfernen Sie an den Enden der beiden Lautsprecherkabel etwa 12 mm der Kabelisolierung. Dann führen Sie die abisolierten Enden soweit in die Anschlüsse, bis kein blankes Metall an den Kabeln mehr zu sehen ist. Während Sie die Kabel in dieser Position halten, ziehen Sie die Schrauben der Anschlüsse vorsichtig fest und achten Sie darauf, dass Sie die Schrauben nicht überdrehen.

Jedes Lautsprecherausgangs-Kanalpaar des XD400/4 ist im Stereo-Betrieb für den Anschluss von Lautsprecherimpedanzen von 2 Ohm und höher ausgelegt. Im Brücken-Betrieb sollte die Lautsprecherimpedanz nicht weniger als 4 Ohm betragen.

Nominale Lautsprecherimpedanzen von weniger als 2Ω (4Ω im Brücken-Modus) sind unbedingt zu vermeiden, diese verursachen sehr starke Verzerrungen am Ausgangssignal.

brÜcken-betrieb

Der Brücken-Modus ist eine Anschlussmethode, bei der zwei Lautsprecherausgänge kombiniert werden, um einen Lautsprecher/Subwoofer anzutreiben. Im Brücken-Modus liefert dann jeder der Ausgangskanäle die gleiche Leistung mit umgekehrter Polarität. Die kombinierten Ausgänge verdoppeln dann die Ausgangsleistung für den angeschlossenen Lautsprecher/Subwoofer. Der XD400/4 wurde für das Brücken an einem oder beiden Kanalpaaren konzipiert, ohne Eingangsverpolungs-Adapter dafür zu benötigen.

Um ein Anschlusspaar zu brücken, benutzen Sie nur die Anschlüsse "Left +" und "Right -" (Left -" und "Right +" bleiben dabei unbelegt).

Damit liefert jeder Kanal die optimale Ausgangsleistung bei 4 Ohm.

! WICHTIG!

Sollte ein Kanalpaar gebrückt werden, liefert dieses 200 W x 1 an 4 Ohm bzw. 150W an 8 Ohm. Die Impedanz von 4 Ohm an einem gebrückten Kanalpaar sollte keinesfalls unterschritten werden. Da beide gebrückte Kanäle ein Eingangssignal benötigen, müssen somit auch beide Eingangsbuchsen mit dem Signal des Steuergeräts versorgt werden. Falls nur ein Eingang belegt wird, hat dies eine geringere Ausgangsleistung zur Folge, verursacht Verzerrungen und bringt den Verstärker zum Überhitzen. Vermeiden Sie dies in jedem Fall.

Wenn ein Ausgangs-Kanalpaar des XD400/4 gebrückt wird, ist das Ausgangssignal immer ein Mono-Signal (nur ein Kanal). Dieser Monokanal kann sowohl nur das rechte Kanalsignal, als auch das linke Kanalsignal oder die Summe aus beiden Kanälen beinhalten. Um eine dieser Möglichkeiten zu gewährleisten, sollten Sie eine der beiden folgenden Anweisungen befolgen:

1) Nur das linke ODER das rechte Kanalsignal: Falls Sie wünschen, dass nur jeweils das linke oder rechte Kanalsignal im gebrückten Monomodus ausgegeben wird, sollten Sie einen "Y-Adapter" verwenden, der das jeweils gewünschte Audiosignal splittet. Dies ist nützlich, wenn Sie zwei XD400/4 für jeweils ein rechtes und linkes Lautsprechersystem benutzen möchten.
2) Linkes UND rechtes Kanalsignal: Falls Sie Stereo-Signal brücken möchten, wird das Signal automatisch am Lautsprecher-Kanalpaar summiert (Links + Rechts) ausgegeben. Dies ist nützlich, wenn Sie mit zwei XD400/4 ein Subwoofer-System oder einen summierten Mono-Center-Lautsprecher betreiben möchten.

statusanZeige / scHutZscHaltung

Der XD400/4 Verstärker verfügt über eine mehrfarbige LED-Statusanzeige, die folgende Bedeutungen haben kann:

1) Grünes Blinken: der Verstärker fährt hoch und ist noch nicht betreibsbereit (kein Signal).
2) Grünes Dauerleuchten: der Verstärker befindet sich im normalen Betriebszustand.
3) Rotes Dauerleuchten: der Verstärker hat den Bereich der sicheren Arbeitstemperatur überschritten und die Schutzschaltung sorgt dafür, dass die Ausgangsleistung zum Schutz der Schaltkreise reduziert wird. Die rote LED schaltet sich wieder ab und der Verstärker liefert wieder die volle Ausgangsleistung, wenn die Kühlkörpertemperatur wieder auf eine sichere Arbeitstemperatur absinkt.

4) Gelbes Dauerleuchten: zeigt an, dass ein zu hoher Strom am Lautsprecherausgang auftrat und dies hatte ein Stummschalten zur Folge. Da das Stummschalten im Falle eines Fehlers oftmals nur von kurzer Dauer sein kann, kann sich dies auch als ein wiederholendes Ticken oder als lautes Geräusch am Ausgang bemerkbar machen. Die Ursache hierfür kann eine zu niedrig angeschlossene Lautsprecherimpedanz sein oder es liegt an einem Kurzschluss in der Lautsprecherverkabelung. Letzteres kann ein Kurzschluss der Lautsprecherverkabelung untereinender sein oder auch von einem Lautsprecher zur Fahrzeugkarosserie sein. Die LED leuchtet ein paar Sekunden gelb, auch wenn eine Überlastung bzw. ein Kurzschluss nur von sehr kurzer Dauer war.

5) Unbeleuchtet / Verstärker schaltet unerwartet und plötzlich ab: Die Status-LED erlischt an einem einwandfrei funktionierenden XD400/4 nur dann, wenn, wenn die Batterieleistung zu schwach oder die Remote-Leitung entfernt wurde und dadurch der Verstärker sich von selbst abschaltet. Die Status-LED leuchtet erst wieder grün, wenn sich der Verstärker wieder einschaltet und die anliegende Spannung mehr als 11 Volt beträgt. In diesem Fall sollten Sie die Stromkabel, Batterie oder Lichtmaschine überprüfen.

Für mehr Informationen dazu, beachten Sie bitte den Abschnitt FEHLERBEHEBUNG Anhang D (Seite 16, 17).

Der XD400/4 ist ein flexibler Verstärker, der multiple System-Konfigurationen ermöglicht. Im folgenden Abschnitt werden die gebräuchlichsten Konfigurationen detalliert beschrieben.

Solbald Sie sich für eine Konfiguration entschieden haben, können Sie auf Seite 18 & 19 Ihre Schalter- und Reglerstellungen in der dort abgebildeten Zeichnung markieren.

ZWEIWEGE-AKTIV-SYSTEM

Wenn ein Verstärker nur die tiefen Frequenzen (Lowpass) an ein Tief/Mittelton-Lautsprechersystem und ein zweiter Verstärker nur die hohen Frequenzen (Highpass) an ein Hochton-Lautsprechersystem weitergeben, spricht man von Zweiwege-Aktiv-Systemen.

Die geläufigste Zweiwege-Aktiv-System-Anwendung im Car-Hifi Bereich ist die Ansteuerung eines Subwoofers von einem Verstärkerpaar eines 4-Kanal Verstärkers und die Ansteuerung eines Mittel/Hochton-Systems vom zweiten Verstärkerpaar.

Der XD400/4 kann für ein Zweiwege-Aktiv-System benutzt werden. Entweder als einziger Verstärker oder mit der Hinzunahme eines separaten Subwoofer-Verstärkers.

Zweiwege-Aktiv-System mit einem XD400/4

Kanal 3&4 des XD400/4 betreibt hier den Subwoofer (stereo oder gebrückt) mit Tiefpassfilter und Kanal 1&2 betreibt ein Lautsprecher-Satelliten-System mit Hochpassfilter.

Beachten Sie dazu folgende Optionen:

A) Keine getrennte Regelung mit dem Steuergerät möglich:

Benötigt: Ein Steuergerät oder Prozessor mit einem Paar Stereo-Ausgänge.

Eingangs-Anschlüsse: Schließen Sie das Stereo-Audiosignalkabel des Steuergeräts an den Kanälen 1/2 des XD400/4 an (Stellen Sie den Schalter „Input Mode“ auf „2Ch.“).

Resultat: Die Pegel des Lautsprechersystems und des Subwoofers lassen sich durch den Regler „Input Sens.“ einstellen. Es ist keine spätere Einstellung durch den Anwender vom Steuergerät aus möglich.

B) Nur Regelung zwischen Tiefpass- und Hochpasssignal ist mit dem Steuergerät möglich:

Benötigt: Ein Steuergerät bzw. Prozessor mit separaten Stereo-Ausgängen für Front und Rear. Eingangs-Anschlüsse: Schließen Sie jeweils die Front- und Rear-Signalausgänge des Steuergeräts an den jeweiligen Signaleingängen des XD400/4 an (Stellen Sie den Schalter „Input Mode“ auf „4Ch.“).

Resultat: Der Anwender kann den Pegel des Lautsprechersystems und des Subwoofers mit dem Überblendregler (Fader) des Steuergerätes regeln, ohne die zuvor eingestellte max. Eingangsempfindlichkeit zu überschreiten.

C) Nur die Regelung des Subwoofers ist mit dem Steuergerät möglich:

Benötigt: Ein Steuergerät mit einem Paar Stereo-Ausgängen und einem Subwoofer-Ausgang.

Eingangs-Anschlüsse: Schließen Sie das Stereo-Audiosignalkabel an Kanal 1/2 des XD400/4 und den Subwoofer-Ausgang an Kanal 3/4 des XD400/4 an. (Stellen Sie den Schalter „Input Mode“ auf „4Ch.“).

Resultat: Der Anwender kann den Pegel des Subwoofers unabhängig von der Lautstärke des Lautsprechersystems vom Steuergerät aus mit dem Subwoofer-Ausgang festlegen.

! WICHTIG!

Stellen Sie „Input Sens.“ für Kanal 3/4 und den Pegel des Steuergeräts für den Subwoofer auf ein 3/4 der Maximaleinstellung ein. Siehe dazu Anhang A (Seite 14).

Filter-/Weichen-Konfiguration:

Nachdem die Eingänge entsprechend konfiguriert wurden, müssen die Filterregler für den Subwoofer eingestellt werden. Wählen Sie an Kanal 3&4 unter „Filter Mode“ die Stellung „LP“ (Tiefpass) und am Regler „Filter Freq.“ als Startwert 80 Hz.

Nun zum Lautsprecher-System: Wählen Sie and Kanal 1&2 unter „Filter Mode“ die Stellung „HP“ (Hochpass) und am Regler „Filter Freq.“ als Startwert 80 Hz.

Nach der korrekten Einstellung des Reglers

„Input Sens.“ von Kanal 1/2 & 3/4 (Anhang A, Seite 14) kann mit den Reglern „Filter Freq.“ eine für die angeschlossenen Lautsprecher optimale Feinjustage gewählt werden. Für die präzise Filtereinstellung beachten Sie bitte Anhang B (Seite 15).

ZWEIWEGE-AKTIV-SYSTEM MIT MEHREREN VERSTÄRKERN

Mit den Vorverstärker-Ausgängen des XD400/4 ist es leicht, weitere Verstärker in das Soundsystem zu integrieren. Die gebräuchlichste Anwendung ist die Hinzunahme eines weiteren separaten Subwoofer-Verstärkers, z.B. einen XD600/1.

Zweiwege-Aktiv-System mit einem XD400/4 und einem weiteren Subwoofer-Verstärker

Diese Konfiguration benötigt einen separaten Subwoofer-Verstärker mit integriertem Tiefpassfilter.

Hierbei treiben die Frontkanäle des XD400/4 das Front-Lautsprecher-System mit Hochpassfilter an. Die Rearkanäle des XD400/4 treiben das Heck-Lautsprecher-System ebenfalls mit Hochpassfilter an. Der separate Subwoofer-Verstärker treibt den Subwoofer mit Tiefpassfilter an (wählen Sie zu Beginn 80-90 Hz als Filterfrequenz). Beachten Sie dazu folgende Optionen:

A) Keine getrennte Regelung der Lautsprecher ist mit dem Steuergerät möglich:

Benötigt: Ein Steuergerät mit zwei Stereo-Ausgängen.

Eingangs-Anschlüsse: Schließen Sie das erste Stereo-Audiosignalkabel des Steuergeräts an den Kanälen 1/2 des XD400/4 an (Stellen Sie den Schalter „Input Mode“ auf „2Ch“). Das zweite Stereo-Audiosignalkabel des Steuergeräts schließen Sie am Subwoofer-Verstärker an.

Resultat: Hierbei können Sie am Steuergerät mit dem Überblendregler (Fader) nur den Pegel des Subwoofer-Verstärkers und den Pegel der Front- und Rear-Lautsprecher festlegen. Der Pegel zwischen Front- und Rear-Lautsprechern muss mittels der Eingangsempfindlichkeit an "Input Sens." am XD400/4 eingestellt werden.

B) Nur die Regelung des Subwoofers ist mit dem Steuergerät möglich:

Benötigt: Ein Steuergerät mit einem Stereo-Ausgang und einem Subwoofer-Ausgang. Eingangs-Anschlüsse: Schließen Sie das Stereo-Audiosignalkabel an Kanal 1/2 des XD400/4 (Stellen Sie den Schalter „Input Mode“ auf „2Ch“). Schließen Sie dann den Subwoofer-Ausgang des Steuergeräts an den Subwoofer-Verstärker an.

Resultat: Hierbei können Sie am Steuergerät den Pegel des Subwoofer-Verstärkers regeln. Der Pegel zwischen Front- und Rear-Lautsprechern muss mittels der Eingangsempfindlichkeit an "Input Sens." am XD400/4 eingestellt werden.

! WICHTIG!

Stellen Sie die Eingangsempfindlichkeit des Subwoofer-Verstärkers und den Subwoofer-Regler des Steuergeräts nur auf ein 3/4 der Maximaleinstellung ein.

C) Regelung zwischen Front und Rear sowie des Subwoofers ist mit dem Steuergerät möglich

Benötigt: Ein Steuergerät mit zwei Paar Stereo-Ausgängen und einem Subwoofer-Ausgang. Eingangs-Anschlüsse: Schließen Sie jeweils die Front- und Rear-Ausgänge an den Signaleingängen Kanal 1/2 & 3/4 des XD400/4 an (Stellen Sie den Schalter „Input Mode“ auf „4Ch“). Schließen Sie dann den Subwoofer-Ausgang des Steuergeräts an den Signaleingang des Subwoofer-Verstärkers an. Resultat: Hierbei können Sie am Steuergerät mit dem Überblendregler (Fader) den Pegel der Front- und Rear-Lautsprecher getrennt festlegen sowie den Subwoofer-Pegel separat bestimmen.

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Die folgenden Hinweise helfen dem Anwender die Eingangsempfindlichkeit des/der Verstärker(s) einfach und optimal in ein paar Minuten mithilfe von herkömmlichen Hilfsmitteln einzustellen.

Benötigte Ausrüstung

• Digitaler Gleichstrom-Voltmesser
- CD mit einem Sinuskurven-Testton, aufgenommen mit einem Referenz-Pegel von 0dB, welches sich innerhalb dem Frequenzbereich der für die jeweilige Verstärker-Anwendung befindet (50 Hz für Subwoofer-Anwendungen, 1 kHz für Mittelhochton-Anwendungen). Bitte verwenden Sie keine abgedämpften Testsignale (-10 dB, -20 dB, etc.).

Die Neun-Schritte-Prozedur

1) Entfernen Sie alle Lautsprecherkabel von den Lautsprecheranschlüssen.
2) Schalten Sie alle Signal-Filter (Bass/Treble. Loudness, EQ etc.) der Steuereinheit, des separaten Signal-Prozessors und Verstärkers ab. Bringen Sie an der Steuereinheit den Fader-Regler in die Null-Stellung und stellen Sie den separaten Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser für den XD400/4 verwendet wird.

3) Drehen Sie den "Input Sens." ganz nach links unten.

4) Stellen Sie die Gesamtlautstärke der Steuer-einheit auf 3/4 der Maximal-Stellung. Dies ermöglicht eine angemessene Lautstärke mit moderatem Clipping bei voller Lautstärke.

5) Benutzen Sie die Tabelle unten, um die geeignete Zielspannung für den Regler "Input Sens." gemäß der nominellen Lautsprecherimpedanz zu ermitteln, die am Verstärker angeschlossen wird.

6) Versichern Sie sich nochmals, dass die Lautsprecherkabel entfernt wurden, bevor Sie fortfahren. Starten Sie dann die Wiedergabe der Sinuskurve die für den XD400/4 geeignet ist, bei 3/4 der Maximal-Lautstärke des Steuergeräts.

7) Verbinden Sie das Voltmeter mit den Lautsprecherausgängen des Verstärkers.

8) Drehen Sie dann langsam den Regler "Input Sens." im Uhrzeigersinn nach rechts bis die zuvor ermittelte Zielspannung erreicht wird, die am Voltmeter angezeigt wird.
9) Wenn Sie dann das maximale nicht-verzerrende Ausgangssignal eingestellt haben, müssen die Lautsprecherkabel wieder angeschlossen werden. Falls es erforderlich ist, die Ausgangsleistung herabzusetzen, um der Gesamtbalance des Soundsystems anzupassen, können Sie dies mit dem Regler "Input Sens." durchführen.

! WICHTIG!

Drehen Sie den Regler "Input Sens." des Verstärkers nicht höher als der maximale Einstellungswert, den Sie zuvor ermittelt haben. Dies könnte hörbare Verzerrungen und Schäden an den Lautsprechern verursachen.

Falls ein Equalizer-Prozessor nach der oben beschriebenen Prozedur zugeschaltet wird, muss die Eingangempfindlichkeit nochmals neu eingestellt werden. Dies trifft sowohl für den Equalizer (Bass EQ) des Verstärkers, als auch für den Equalizer (Loudness, Bass Boost etc.) des Steuergeräts zu. Änderungen der Equalizer-Einstellungen erfordern keine Neu-Einstellung.

Nom. Impedanz	Zielspannung
	Stereo Gebrückt
8Ω	17.4 V 34.8 V
6Ω	17.4 V 32.8 V
4Ω	17.4 V 28.2 V
3Ω	16.4 V nicht empfohlen
2Ω	14.1 V nicht empfohlen

ANHANG B:

Tabelle zur präzisen Frequenzeinstellung

"FILTER FREQ"
Raster-nummer Markierung Freq.		Aktuelle
Regler ganz links:		47
01	......49
02	"50"......49
03	......50
04	......50
05	......52
06	......53
07	......55
08	"60"......57
09	......59
10	......61
11	......63
12	......65
13	......68
14	......70
15	......73
16	"80"......76
17	......79
18	......83
19	......86
20	"12 Uhr"......90
21	......95
22	......100
23	......105
24	"120"......111
25	......118
26	......126
27	......135
28	......146
29	......160
30	......174
31	......192
32	"200"......217
33	......243
34	......286
35	......339
36	......406
37	......444
38	"500"......482
39	......483

Regler ganz rechts: 483

ANHANG C:

XD400/4 Technische Daten

Allgemeine Angaben:

Empfohlener Sicherungswert: 40A

Empfohlener Sicherungstyp: AGU oder MaxiFuse™

Anzahl der Signal-Eingänge:

differential-symmetrisch, 2 x 2 Cinch-Buchsen

Verstärker-Sektion:

Verstärker-Topologie: NexD™ Ultra-High Speed Class D

Netzteil: Ungerelte MOSFET-Schaltung

Leistungsangabe bei 14.4V mit einem Klirrfaktor von weniger als 1% (20Hz - 20 kHz)

Stereo, alle Kanäle betrieben:

75W RMS x 4 @ 4 Ohm, 100W RMS x 4 @ 2 Ohm

Gebrückt, alle Kanäle betrieben:

150W RMS x 2 @ 8 Ohm, 200W RMS x 2 @ 4 Ohm

Leistungsangabe bei 12.5V mit einem Kliirrfaktor von weniger als 1% (20Hz - 20 kHz)

Stereo, alle Kanäle betrieben:

60W RMS x 4 @ 4 Ohm, 90W RMS x 4 @ 2 Ohm

Gebrückt, alle Kanäle betrieben:

120W RMS x 2 @ 8 Ohm, 180W RMS x 2 @ 4 Ohm

Signalrauschabstand (A-bewertet, 20 Hz-20 kHz):

104 dB bei angegebener Nennleistung

84 dB bei 1W

Frequenzgang: 12 Hz - 22 kHz (+0, -1dB)

Dämpfungsfaktor:

150 @ 4 Ohm je Kanal/ 50 Hz

75 @ 2 Ohm je Kanal / 50 Hz

Filter-Sektion:

Filtertyp: einstellbar, 12 dB/Oktave Butterworth

Trennfrequenz: variabel 50 - 500 Hz

Filtermodus: Hochpass, Tiefpass, abschaltbar

Vorverstärker-Ausgang:

1 x 2 Cinch-Buchsen, schaltbar

Abmessungen (LxBxH):

Aufgrund fortwährender Produktoptimierung, sind bei allen technischen Angaben, Änderungen ohne Ankündigung vorbehalten.

anHang d: FeHlerbeHebung

"Wie stelle ich die Eingangsempfindlichkeit meines Verstärkers richtig ein?"

Bitte beachten Sie dazu Anhang A (Seite 14) um die Eingangsempfindlichkeit optimal einzustellen.

"Mein Verstärker schaltet sich nicht ein"

Überprüfen Sie die Sicherung mit einem Multimeter. Dies ist erforderlich, da unter Umständen die Sicherung im Innern beschädigt sein könnte und dies nicht durch eine reine visuelle Überprüfung entdeckt werden kann. Nehmen Sie am besten die Sicherung aus dem Halter und überprüfen Sie diese dann. Sollte kein Problem an der Sicherung vorliegen, überprüfen Sie den Sicherungshalter.

Überprüfen Sie die Konnektivität der Anschlüsse “+12VDC”, “Ground” und “Remote”. Versichern Sie sich, dass die Kabelisolierungen nicht durch die Anschluss-Schrauben beschädigt wurden und die Anschlüsse fest verschraubt sind.

Überprüfen Sie die +12V-Verbindung der Einschaltleitung am “Remote”-Anschluss. In manchen Fällen könnte die Einschaltleitung von bestimmten Steuergeräten zu schwach ausgelegt sein, um mehrere Geräte anzuschalten. Dann sollte ein Relais zum Einschalten benutzt werden. Um dies zu Testen, können Sie den “Remote”-Anschluss mit dem Stromkabel des “+12VDC”-Anschlusses vorübergehend ansteuern, um zu sehen ob der Verstärker dann einschaltet. Ist dies nicht der Fall, liegt ein anderes Problem vor.

"Aus den Lautsprechern kommt nur ein verzerrtes / leises Audiosignal"

Überprüfen Sie die Lautsprecherkabel auf einen möglichen Kurzschluss, sowohl zwischen der positiven (+) und negativen (−) Kabel, als auch zwischen den Lautsprecherkabeln und der Masse der Fahrzeugkarosserie. Liegt ein Kurzschluss an, ist das Audiosignal verzerrt und/oder zu leise. In diesem Fall leuchtet die Status-LED gelb auf. Entfernen Sie dann die Lautsprecherverkabelung am Verstärker und benutzen Sie einen neuen Satz Kabel zum erneuten Anschluss, um den Lautsprecher erneut zu testen.

Überprüfen Sie die nominelle Lastimpedanz und stellen Sie sicher, dass diese zwischen 2 - 8Ω pro Kanal liegt. Sollten Sie zwei Kanäle brücken muss die Lastimpedanz zwischen 4 - 8Ω pro Kanalpaar liegen.

Überprüfen Sie das Eingangssignal vom Steuergerät und die Verkabelung am Verstärkereingang auf Beschädigungen und lose Verbindung. Es könnte nützlich sein, einen anderen Satz Kabel und/oder eine andere Signalquelle auszuprobieren.

“Das Audiosignal schwankt während der Fahrt oder wenn man auf den Verstärker klopft”

Überprüfen Sie alle Anschlüsse des Verstärkers und achten Sie auf eine feste Verbindung bei jedem der Anschlüsse und auf ausreichend abisierte Kontaktfläche an den Kabeln im Innern der Anschlüsse.

Überprüfen Sie die Verbindungen zum Verstärkereingang und achten Sie darauf, dass alle Kabel und Stecker der Audioverkabelung fest sitzen.

“Der Verstärker schaltet manchmal ab, meistens bei höheren Lautstärken”

Überprüfen Sie die Stromzufuhr und den Masseanschlusspunkt. Das Netzteil des Verstärkers arbeitet mit einer Stromversorgung ab 10V. Falls der Verstärker bei hohen Lautstärken abschaltet, könnte die anliegende Spannung unter 10 V gefallen sein. Diese Spannungsabfälle können auch nur sehr kurz sein und sind nur schwer mit einem Voltmeter zu messen. Um eine ausreichende Stromversorgung zu garantieren, sollten Sie dann nochmals alle Stromleitungen und Anschlusspunkte überprüfen. Es ist ebenfalls ratsam die Masseverbindung zwischen Batterie und Fahrzeugkarosserie und die Stromverbindung zwischen Batterie und Lichtmaschine zu verstärken. In vielen Fahrzeugen sind diese Verbindungen zu schwach (5mm ² bis 10mm ² ). Um Spannungsabfälle zu vermeiden, sollten diese Verbindungen mit Kabeln mit einem Querschnitt von mindestens 25mm ² ersetzt werden, wenn Verstärker mit einem Sicherungswert von über 60 A angeschlossen werden. Probleme mit dem Masseanschluss sind mitunter der Hauptgrund für falsch diagnostizierte Fehler im Verstärker-Betrieb.

"Der Verstärker schaltet sich ein, aber es ist kein Audiosignal zu hören"

Überprüfen Sie das Ausgangssignal des Steuergeräts (Autoradio) mit einem Gleichstrom-Voltmeter während ein Testsignal wiedergegeben wird (entfernen Sie dafür die Verkabelung am Verstärkereingang). Die benutzte Frequenz des Testsignals sollte der Verstärkeranwendung entsprechen (Beispiel: 50 Hz für Subwoofer-Anwendungen oder 1 kHz für Mittelhochton-Anwendungen). Eine stabile Spannung zwischen 0.2 und 8.0 V sollte an den Audiosignal-Ausgängen des Steuergeräts anliegen.

Überprüfen Sie die Lautsprecherausgänge des Verstärkers. Halten Sie sich dabei an die Angaben des vorangegangenen Abschnitts (nachdem Sie die Audiosignal-Verkabelung wieder angeschlossen haben) um die Lautsprecherausgänge des Verstärkers entsprechend zu testen. Entfernen Sie zunächst die Lautsprecherkabel am Verstärker bevor Sie das Testsignal wiedergeben. Der Lautstärkeregler des Steuergeräts sollte etwa auf 50% der Maximal-Lautstärke gestellt sein. Es sollten dann 5 Volt oder mehr Spannung an den Lautsprecherausgängen anliegen. Falls ausreichend Spannung gemessen wird, gehen Sie zum nächsten Schritt wie unten beschrieben.

Überprüfen Sie die Lautsprecherverkabelung und sorgen Sie für eine gute Verbindung der Kontaktfläche der Kabel und der Metallfläche im Innern der Anschlussblöcke. Die Anschlüsse sind auf einen Kabelquerschnitt von bis zu 8 mm ² ausgelegt. Stellen Sie sicher, dass die Lautsprecherkabel fest in den Anschlussblöcken befestigt sind.

installationsnotZiZen:

Benutzen Sie dieses Diagramm um die Schalterstellungen und Reglereinstellungen zu vermerken.

JL Audio Vertrieb für Deutschland: Audio Design GmbH

Am Breilingsweg 3, D-76709 Kronau Tel. [phone], Fax [phone] www.audiodesign.de/jlaudio

JL Audio, Inc 10369 North Commerce Pkwy. Miramar, FL 33025, USA www.jlaudio.com

(Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)

www.jlaudio.com
