LEGEND 850 LITE - SSD ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Solid-State-Laufwerk (SSD)
Marke	ADATA
Modell	LEGEND 850 LITE
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3 x4 (NVMe 1.3)
Kapazität	Bis zu 1 TB (je nach Modell)
Sequenzielle Lesegeschwindigkeit	Bis zu 3500 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 3000 MB/s
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Leistungsaufnahme (aktiv)	Ca. 5,0W
Leistungsaufnahme (Leerlauf)	Ca. 0,5W
Abmessungen (L x B x H)	80mm x 22mm x 3,5mm
Gewicht	Ca. 8g
Hauptmerkmale	TRIM, S.M.A.R.T., ECC, LDPC, SLC-Caching
Kompatibilität	Desktop-PC, Laptop, PlayStation 5 (mit M.2-Steckplatz)
Erforderliche Installationswerkzeuge	Kreuzschlitzschraubendreher (3,5mm und 1,85-1,98mm)
Wartung	Keine regelmäßige Wartung erforderlich; Firmware auf dem neuesten Stand halten
Garantie	Eingeschränkte Garantie (siehe Produktverpackung)

Häufig gestellte Fragen - LEGEND 850 LITE ADATA

Was ist die ADATA LEGEND 850 LITE?

Die ADATA LEGEND 850 LITE ist eine leistungsstarke M.2-NVMe-SSD, die für Desktop-PCs, Laptops und PlayStation-5-Konsolen entwickelt wurde. Sie bietet schnelle Lese-/Schreibgeschwindigkeiten und zuverlässigen Speicher.

Welche Schraubendreher werden für die Installation benötigt?

Sie benötigen einen standardmäßigen Kreuzschlitzschraubendreher (3,5mm) für das PC-Gehäuse und einen kleineren Kreuzschlitzschraubendreher (1,85-1,98mm) für die M.2-SSD-Schrauben.

Wie installiere ich die SSD in einem Desktop-PC?

Schalten Sie den PC aus, entfernen Sie das Gehäuse, finden Sie den M.2-PCIe-Steckplatz, richten Sie die Kerben der SSD am Steckplatz aus, setzen Sie sie schräg ein, drücken Sie sie nach unten und befestigen Sie sie mit der Schraube. Bauen Sie dann das Gehäuse wieder zusammen.

Kann ich diese SSD in einem Laptop installieren?

Ja, wenn Ihr Laptop über einen M.2-PCIe-Steckplatz verfügt. Der Vorgang ähnelt dem Desktop: Entfernen Sie die Rückabdeckung, finden Sie den Steckplatz, setzen Sie die SSD ein, sichern Sie sie mit einer Schraube und setzen Sie die Rückabdeckung wieder auf.

Ist die LEGEND 850 LITE mit der PlayStation 5 kompatibel?

Ja, sie ist mit der PS5 kompatibel. Sie müssen die Seitenabdeckung der PS5 entfernen, den Erweiterungssteckplatz finden, die SSD mit dem mitgelieferten Abstandshalter und der Schraube installieren und sie dann mit der PS5-Systemsoftware formatieren.

Muss ich vor der Installation Daten sichern?

Ja, sichern Sie vor der Installation interner Hardware immer wichtige Daten auf einem externen Laufwerk, um Datenverlust zu vermeiden.

Was ist das sichere Design des M.2-Steckplatzes?

Der M.2-Steckplatz hat eine Schlüsselkerbe, die sicherstellt, dass die SSD nur in eine Richtung eingeführt werden kann. Wenden Sie keine Gewalt an; richten Sie die Kerbe an der Erhebung im Steckplatz aus.

Wie formatiere ich die SSD nach der Installation auf der PS5?

Setzen Sie die Seitenabdeckung der PS5 wieder auf und schließen Sie die Kabel an, schalten Sie die Konsole ein. Sie werden aufgefordert, die neue SSD zu formatieren. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen.

Benötigt die SSD eine besondere Wartung?

Nein, SSDs benötigen keine regelmäßige Wartung. Es wird jedoch empfohlen, die Firmware auf dem neuesten Stand zu halten und für ausreichende Kühlung (durch Systemluftstrom) zu sorgen, um eine optimale Leistung zu erzielen.

Was soll ich tun, wenn die SSD nicht erkannt wird?

Überprüfen Sie, ob die SSD vollständig eingesteckt und gesichert ist. Stellen Sie sicher, dass der M.2-Steckplatz im BIOS/UEFI aktiviert ist. Wird sie immer noch nicht erkannt, versuchen Sie, die SSD neu einzusetzen oder die Motherboard-/Chipsatztreiber zu aktualisieren.

BEDIENUNGSANLEITUNG LEGEND 850 LITE ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

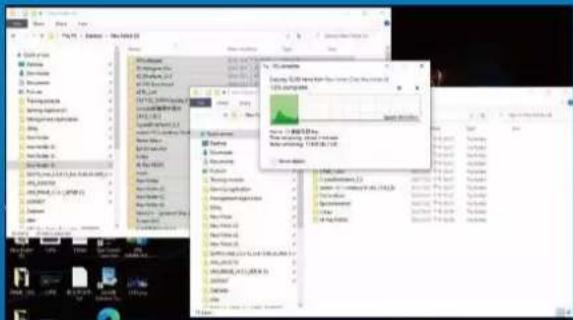

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

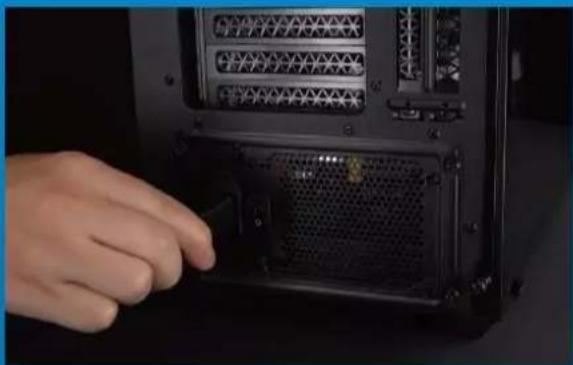

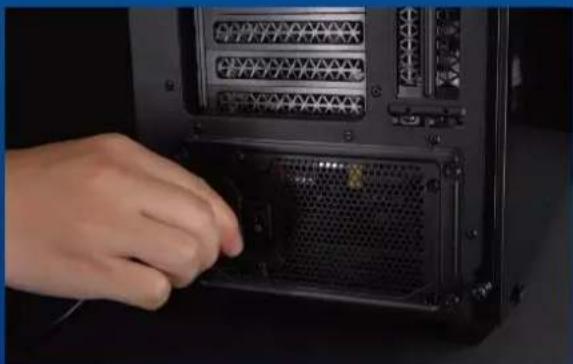

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

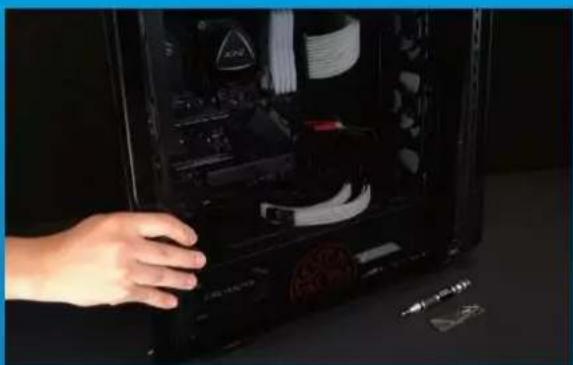

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

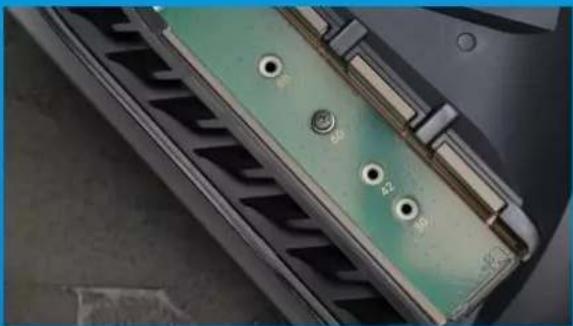

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

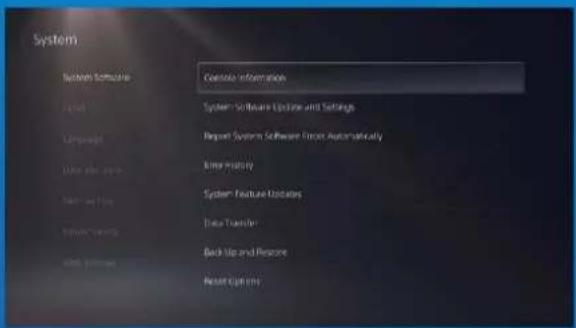

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
