BEDIENUNGSANLEITUNG MM1510A Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Belt & Disc Sander

ART. NO 18-3206 MODEL MM1510A-UK

40-8043

MM1510A

5. Användningstips

7. Avfallshändtering

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

1. Sicherheitshinweise

1.1 Allgemeine Sicherheitsregeln zum Schutz des Benutzers und anderer Personen

1. Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
2. Die Maschine nicht in gefährlichen Umgebungen anwenden. Elektrische Maschinen nicht auf feuchten, nassen Flächen oder bei Regen einsetzen. Für gute Beleuchtung des Arbeitsplatzes sorgen. Bei staubenden Tätigkeiten für gute Lüftung sorgen. Niemals elektrische Maschinen/Werkzeuge an Stellen benutzen, wo sie Brände oder Explosionen verursachen können.
3. Stromschläge vermeiden. Bei der Arbeit mit elektrischen Maschinen/Werkzeugen Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizkörpern, Kochherden etc. vermeiden.
4. Kinder und andere Personen fernhalten. Kinder und andere Personen müssen sich im Sicherheitsabstand zu elektrischen Maschinen/Werkzeugen und elektrischen Kabeln am Arbeitsplatz aufhalten.
5. Die Maschinen kindersicher aufbewahren. Elektrische Maschinen/Werkzeuge verschlossen oder außer Reichweite von Kindern aufbewahren, wenn sie nicht in Gebrauch sind.
6. Die Maschine nicht überbeanspruchen. Sie leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.
7. Das richtige Werkzeug einsetzen. Werkzeuge oder Zubehör nicht für Arbeitsschritte verwenden, für die sie nicht vorgesehen sind.
8. Geeignete Kleidung tragen. Keine lockere Kleidung, Handschuhe, Halsketten, Ringe, Armbänder oder andere Schmuckstücke tragen – also Dinge, die sich in rotierenden Teilen verfangen können. Rutschfeste Schuhe werden empfohlen. Bei langem Haar ein Haarnetz (o. Ä.) tragen.
9. Immer einen Augenschutz tragen. Eine normale Brille reicht nicht aus. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske anwenden.
10. Absaugeinrichtungen benutzen. Wenn die Maschine für Absaugeinrichtungen vorgesehen ist, sind diese zu verwenden, um Staub und Späne zu entfernen und aufzusaugen. Sicherstellen, dass die Ausrüstung richtig angewendet und rechtzeitig entleert wird.
11. Niemals das Netzkabel zweckentfremden. Die Maschine niemals am Netzkabel tragen. Niemals am Kabel, sondern immer am Stecker ziehen, wenn die Maschine vom Strom genommen werden soll. Sicherstellen, dass das Anschlusskabel nicht Hitze, Öl oder scharfen Kanten ausgesetzt wird.
12. Das Werkstück sorgfältig befestigen. Wenn möglich, Zwingen oder einen Schraubstock verwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.
13. Nicht zu weit nach vorne strecken. Für einen sicheren Stand und gutes Gleichgewicht sorgen.
14. Die Werkzeuge mit Sorgfalt pflegen. Sicherstellen, dass sie für optimale Leistung und ein sicheres Ergebnis sauber und ihre Klingen scharf sind. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen aus der Bedienungsanleitung folgen. Das Anschlusskabel regelmäßig auf Schäden kontrollieren. Bei Bedarf von einem qualifizierten Servicetechniker wechseln lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden überprüfen. Sicherstellen, dass Griffe und Schalter der Maschine/des Werkzeugs trocken, sauber und frei von Öl, Fett usw. sind.
15. Den Strom abschalten. Vor Servicearbeiten und Wechsel von Zubehör wie Hobelmesser, Bohrer, Klingen, Schleifband und -blättern den Stecker herausziehen und den Nothalt betätigen.
16. Alle Schlüssel und Servicewerkzeuge entfernen. Routinemäßig sicherstellen, dass sämtliche Schlüssel und Servicewerkzeuge von der Maschine entfernt sind, bevor der Strom eingeschaltet wird.
17. Versehentliches Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Ein-/Ausschalter auf OFF steht, bevor der Stecker in die Steckdose gesteckt wird.

18. Geeignete Verlängerungskabel verwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden. Immer das gesamte Kabel abrollen.

19. Mit Vernunft und Achtsamkeit an die Arbeit gehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine/dem Werkzeug arbeiten.

20. Sicherstellen, dass alle Teile unbeschädigt sind. Vor Start des Werkzeugs sicherstellen, dass alle Schutz- und sonstigen Teile unbeschädigt und funktionstüchtig sind, dass alle beweglichen Teile frei beweglich und richtig eingerichtet sind, dass keine beweglichen Teile eingeklemmt werden können sowie dass keine Defekte oder anderen Umstände eintreten können, welche die Ausführung der Arbeit beeinträchtigen können. Beschädigte Schutzvorrichtungen und Schäden an anderen Teilen müssen fachgerecht repariert oder ausgewechselt werden. Defekte Kabel und Schalter müssen immer von einem Fachmann ausgewechselt werden. Niemals ein Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.
21. Das empfohlene Zubehör verwenden. Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen und/oder Verletzungen führen.
22. Reparaturen nur von qualifizierten Technikern ausführen lassen. Das Werkzeug erfüllt die geltenden Sicherheitsanforderungen. Reparaturen am Werkzeug müssen immer von einem Fachmann und mit Original-Ersatzteilen ausgeführt werden, ansonsten kann es zu Unfällen und/oder Verletzungen kommen.
23. Elektrowerkzeuge müssen zum Schutz von Personen über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz angeschlossen werden. Das Produkt darf nicht manipuliert oder für Arbeitsschritte verwendet werden, für die es nicht vorgesehen ist. Es ist regelmäßig sicherzustellen, dass sämtliche Schrauben und Muttern richtig angezogen sind.

1.2 Besondere Sicherheitsvorschriften für Bandschleifmaschinen

• Die Maschine sicher auf eine stabile und waagerechte Unterlage mit ausreichendem Platz für die Arbeit stellen.
- Den gesamten Arbeitsgang mit dem Werkstück gedanklich durchlaufen und den nötigen Platz dafür einräumen. Darauf achten, dass kein Rückstoß oder Stoß auftritt, wenn sich das Werkstück am Schleifband festsetzt oder der Schleifteller aus den Händen gerissen wird.
- Beim Schleifen mit Schleifscheibe das Werkstück immer gegen die abwärts gerichtete Seite des Schleifblatts drücken. Beim Schleifen gegen die aufwärts gerichtete Seite kann das Werkstück beginnen, auf und ab zu schlagen, oder es kann aus den Händen gerissen werden.
- Der Abstand zwischen Band/Scheibe und Anschlag darf niemals größer als 2 mm sein.
• Zum Verhindern von Feuer: Die Maschine frei von Schleifstaub halten.
- Beim Schleifen von Metalloberflächen können Funken oder heiße Partikel Feuer verursachen. Dies ist folgendermaßen zu verhindern:

• Eventuell vorhandene Absaugschläuche zum Spänesack abtrennen.
• Die Maschine innen und außen mit einem Gebläse von Schleifstaub befreien.
• Vor der Wiederaufnahme des Holzschleifens alle Metallpartikel entfernen.

- Die Bandschleifmaschine im Innenraum an einem trockenen Platz und vor Regen geschützt aufstellen. Das Arbeitsumfeld muss ausreichend beleuchtet sein.

• Die Schleifmaschine so aufstellen, dass weder Benutzer noch Umstehende mit dem Schleifband oder dem Schleifteller in einer Linie stehen müssen.
• Vor dem Einschalten des Stroms alle Gegenstände bis auf das Werkstück und den Anschlag vom Schleiftisch entfernen.
• Rückwärts gewandte Arbeitsmomente und Handstellungen vermeiden, bei denen durch plötzliches Ausrutschen Finger oder Hände mit der Schleiffläche in Berührung kommen könnten. Die Finger vom Einlauf des Bandes in den Spänestutzen (Anschluss des Absaugschlauchs) fernhalten.
  • Gesicht und Körper seitlich von der Maschine halten, sodass sie bei eventuellen Rückstößen geschützt sind.

2. Produktbeschreibung

• Bandschleifmaschine Cotech mit verstellbarer Bandeinheit für horizontales und vertikales Schleifen. Schleifteller ∅ 150 mm. Kräftiges Modell mit stabilem Rahmen.
  • Schleifband 100 × 915 mm, Bandgeschwindigkeit 8,5 m/Sek.
  • Motor 230 V/500 W mit Maschinenschutzschalter.
• In der Lieferung sind ein verstellbarer Schleiftisch (160 × 225 mm) und ein verstellbarer Anschlag (0–45°) enthalten.
  • Abmessungen 465 × 260 × 370 mm.
• Gewicht 20 kg.

Produktbeschreibung

1. Gehrungslineal
2. Schleifteller
3. Anschlag
4. Schleifband
5. Stellrad für die Bandausrichtung
6. Bandspannhebel
7. Drehknopf für den Schleiftisch

8. Anschluss für die Absaugung

9. Sicherungsschraube für die Neigung des Schleifbands

10. Bandgestell

11. Fuß

12. Befestigungsloch

13. Schalter ON/OFF

14. Schleiftellerschutz

15. Schleiftisch

Die Bandschleifmaschine wird zur Sicherheit während des Transports in Teilen geliefert. Vor dem Entsorgen des Verpackungsmaterials auf Vollständigkeit aller Teile prüfen:

A. Bandschleifgerät
B. Innensechskantschlüssel
C. Drehknopf für den Schleiftisch
D. Anschlag
E. Universalwerkzeug
F. Verstellbarer Schleiftisch
G. Gehrungslineal
H. Bedienungsanleitung

3. Montage und Vorbereitungen

Hinweis: Vor der Montage und Service-/Justierungsarbeiten immer sicherstellen, dass der Netzstecker aus der Steckdose gezogen ist.

Schleifband und Schleifscheibe wurden werksseitig vormontiert.

3.1 Schleifscheibe montieren/wechseln (Abb. 3)

1. Netzstecker der Maschine abziehen.
2. Den verstellbaren Schleiftisch abnehmen.
3. Die 2 Schrauben zur Befestigung des Schutzes (14) lösen und den Schutz entfernen.
4. Die alte Schleifscheibe abnehmen.
5. Das Schutzpapier von der neuen Schleifscheibe entfernen.
6. Die neue Schleifscheibe zentriert an den Schleifteller anlegen. Die Schleifscheibe fest andrücken.
7. Den Schutz (14) wieder festschrauben.

3.2 Schleifband montieren/wechseln (Abb. 4, 5, 6)

1. Netzstecker der Maschine abziehen.
2. Den Anschlag (3) lösen.
3. Den Bandspannhebel ((6) auf Abb. 4) in Pfeilrichtung bewegen, um die mitlaufende Walze zu lösen, damit sich das Schleifband abnehmen lässt.
4. Die beiden Schrauben ((16) auf Abb. 5) zu beiden Seiten des Bandgestells (10) losschrauben. Den oberen Schutz abnehmen ((17) auf Abb. 5).
5. Die vier Schrauben ((18) auf Abb. 5) zu beiden Seiten des Bandgestells (10) losschrauben. Den unteren Schutz abnehmen ((19) auf Abb. 5).
6. Den Gummipuffer ((20) auf Abb. 5) entfernen.
7. Das alte Schleifband von den Walzen ziehen.
8. Das neue Schleifband in der richtigen Drehrichtung montieren. Und zwar muss der Richtungspfeil auf der Innenseite ((21) auf Abb. 6) in die Drehrichtung des Schleifbandes zeigen. Außerdem darauf achten, dass das Schleifenband mittig auf den beiden Walzen aufliegt.
9. Gummipuffer, oberen Schutz und unteren Schutz anbringen. Die Schrauben an der Seite des Bandgestells anziehen.
10. Den Bandspannhebel ((6) auf Abb. 4) nach vorne bringen, um die Bandspannung zu aktivieren.
11. Anschließend die Ausrichtung des Schleifbandes justieren.

Hinweis: Der Bandspannhebel ist federbelastet.

Bei der Verwendung vorsichtig vorgehen.

1. Netzstecker der Maschine abziehen.
2. Den Steuerzapfen des Schleiftisches (ganz oben an der Halterung) in das Loch am Gestell eindrücken.
3. Den Drehknopf festdrehen ((7) auf Abb. 7).
4. Schleiftisch justieren: Die Schrauben an der Unterseite des Schleiftisches (Abb. 9) lösen. Den Schleiftisch so einstellen, dass der Abstand zwischen Schleifband und Schleiftisch höchstens 1 bis 2 mm beträgt (Abb. 8). Die drei Schrauben und den Drehknopf festschrauben.

Achtung: Der Abstand zwischen Schleifband und Schleiftisch darf höchstens 1 bis 2 mm betragen. Andernfalls besteht die Gefahr, dass Werkstück oder Finger dazwischen steckenbleiben.

3.4 Benutzen des Schleiftisches für die Bandschleifmaschine (Abb. 10, 11)

1. Netzstecker der Maschine abziehen.
2. Den Anschlag (3) abschrauben.
3. Die Sicherungsschraube (9) lösen, das Bandstativ (10) nach oben klappen und die Sicherungsschraube wieder anziehen.
4. Den Steuerzapfen des Schleiftisches (ganz oben an der Halterung) in das Loch am Stativ eindrücken.
5. Den Schleiftisch mit dem Drehknopf ((7) auf Abb. 10) feststellen.
6. Schleiftisch justieren: Die Schrauben an der Unterseite des Schleiftisches (Abb. 9) lösen. Den Schleiftisch so einstellen, dass der Abstand zwischen Schleifband und Schleiftisch höchstens 1 bis 2 mm beträgt. Die drei Schrauben und den Drehknopf festschrauben.

Warnung: Der Abstand zwischen Schleifband und Schleiftisch darf höchstens 1 bis 2 mm betragen. Andernfalls besteht die Gefahr, dass Werkstück oder Finger dazwischen steckenbleiben.

1. Den beweglichen Schutz ((22) auf Abb. 11) so justieren, dass er das Schleifband unter dem Schleiftisch abdeckt.

Abb. 10

Abb. 11

3.5 Anschlag montieren (Abb. 12)

1. Netzstecker der Maschine abziehen.
2. Den Anschlag (3) seitlich auf das Bandgestell aufsetzen.
3. Den Anschlag mit der Schraube (23) befestigen.

3.6 Ausrichtung des Schleifbandes (Abb. 13)

1. Den Netzstecker der Maschine in eine Steckdose stecken.
2. Den Motor starten und direkt wieder ausschalten. Den Lauf des Bandes beobachten: Ist es auf beiden Walzen zentriert oder zieht es zu einer Seite hin? Ist das Band zentriert, braucht es nicht justiert zu werden. Falls jedoch eine Justierung erforderlich ist, folgendermaßen vorgehen:

Das Band zieht zum Schleifteller hin – die Stellschraube (5) um ¼-Umdrehung im Uhrzeigersinn drehen. Das Band zieht vom Schleifteller weg – die Stellschraube (5) um ¼-Umdrehung gegen den Uhrzeigersinn drehen.

1. Den Motor starten und direkt wieder ausschalten, um die Ausrichtung des Bandes zu überprüfen. Sollte das Band dann immer noch nicht korrekt ausgerichtet sein, Justierung wiederholen.

3.7 Anwenden der Bandschleifmaschine in verschiedenen Winkeln (Abb. 14)

1. Netzstecker der Maschine abziehen.
2. Die Sicherungsschraube (9) lösen, das Bandstativ (10) im gewünschten Winkel nach oben schieben und die Sicherungsschraube wieder anziehen.

3.8 Funktion des Ein-/Ausschalters (Abb. 15)

Die Maschine ist mit einer Kombination aus Strom- und Maschinenschutzschalter versehen.

• Auf die grüne Taste [1] drücken, um den Motor zu starten.
- Auf die rote Taste [0] drücken, um den Motor anzuhalten.

Der Maschinenschutzschalter schaltet den Stromschalter bei einem Stromausfall aus, um ein automatisches Starten der Maschine bei Rückkehr des Stromes zu verhindern. Nach Auslösen des Maschinenschutzschalters die grüne Starttaste betätigen, um den Motor wieder zu starten.

3.9 Aufstellung

Die Maschine auf einer Werkbank mit geeigneter Höhe aufstellen und mit Schrauben durch die Bohrungen in der Bodenplatte befestigen. Nicht vergessen: Um die Maschine herum muss genügend Platz für die Bearbeitung größerer Werkstücke vorhanden sein.

Abb. 14

Winkelschleifen mit Schleiftisch (Abb. 16)

Der Schleiftisch lässt sich zum Schleifen in einen Winkel von 0–45° einstellen.

1. Den Drehknopf (7) lösen und den Schleiftisch in den gewünschten Winkel neigen.
2. Den Drehknopf anziehen. Beim Schleifen kleiner Werkstücke auf dem Schleifteller das mitgelieferte Gehrungslineal verwenden.
   a. Das Werkstück mit einer Seite an das Gehrungslineal anlegen.
   b. Immer mit der linken Seite der Schleifscheibe schleifen.

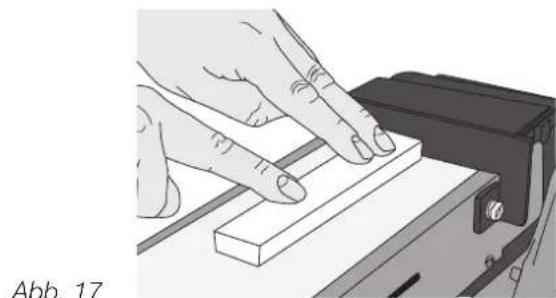

Planschleifen auf dem Schleifband (Abb. 17)

Das Schleifband kann sowohl horizontal als auch vertikal eingesetzt werden. Der Anschlag ist für beide Methoden geeignet. Planschleifen erfolgt am besten mit dem Schleifband in horizontaler Lage.

1. Das Werkstück mit beiden Händen gut festhalten und darauf achten, dass die Hände das Schleifband nicht berühren.
2. Das eine Ende des Werkstücks an den Anschlag anlegen. Das Werkstück vorsichtig mit seitlicher Bewegung über das Schleifband führen. Bei dünnen Werkstücken besonders achtsam vorgehen.
3. Das Werkstück nicht zu hart gegen das Schleifband drücken. Die Abnahme so wählen, dass bei jedem Arbeitsgang nur wenig Material entfernt wird.

Achtung:

Beim Schleifen langer Werkstücke den Anschlag abnehmen.

Schleifen der Enden von langen Werkstücken (Abb. 18)

Beim Schleifen der Enden von langen Werkstücken den Schleiftisch als Stütze verwenden.

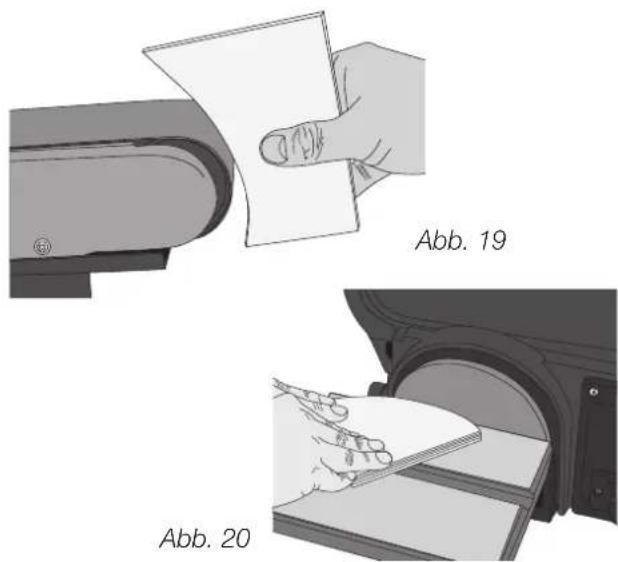

Schleifen gewölbter Flächen (Abb. 19, 20)

Nach innen gewölbte Flächen immer mit der sich mitdrehenden Walze schleifen, Abb. 19.

Warnung: Niemals die Enden von Werkstücken an der sich mitdrehenden Walze schleifen, da sie dann nach oben geworfen werden und Verletzungen verursachen können.

Nach außen gewölbte Flächen immer an der linken Seite der Schleifscheibe schleifen, Abb. 20.

Warnung: Niemals Werkstücke an der rechten Seite der Schleifscheibe schleifen, da sie dann nach oben geworfen werden und Verletzungen verursachen können.

5. Bedienungshinweise

• Die Bandschleifmaschine eignet sich zur Bearbeitung von Gegenständen aus Holz und Kunststoff. Beim Profilschleifen das Werkstück fest in der Hand halten. Der Druck auf das Schleifband darf jedoch nicht zu groß sein. Das Werkstück über das Schleifband vor- und zurückführen, um eine Nutenbildung und vermeiden und um das Schleifband gleichmäßig abzunutzen.
• Den Anschlag zum Stützen des Werkstücks verwenden. Ist das Werkstück länger als die Bandlänge, lässt sich der Anschlag zur Maximierung der bearbeitenden Bandfläche abnehmen.
  • Die Schleifscheibe eignet sich ideal zur Bearbeitung und Abrundung größerer Holzoberflächen.
• Die Qualität der Bearbeitung hängt voll und ganz von der Körnung des Schleifbandes und von der Handhabung des Werkstückes ab. Das beste Ergebnis wird erzielt, wenn zunächst mit einem groben Schleifpapier und anschließend mit einem feineren geschliffen wird.
• Oftmals bietet es sich aus praktischen Gründen an, die Bandeinheit in vertikaler Stellung zu benutzen (siehe Einstellung unten). Dann liegt das Werkstück in der Regel auf dem Arbeitstisch auf.
• Die Maschine arbeitet sehr effektiv und ist für schnelle Ergebnisse ausgelegt. Hierdurch besteht jedoch eine leichte Gefahr des „Überschleifens“. Daher muss das Werkstück während der Arbeit oft kontrolliert werden, damit nicht mehr Material als geplant abgetragen wird.
• Holz ist in Faserrichtung zu schleifen. Beim Schleifen entgegen der Faserrichtung können Furchen im Holz sowie tiefe Kratzer beim Grobschliff entstehen. Niemals zu starken Druck beim Schleifen ausüben – die Maschine gibt die Schleifkraft an. Auf diese Art wird das Ergebnis wesentlich besser.
• Auf weichen Holzarten wie Kiefer und Fichte wird ein optimales Oberflächenfinish erzielt, wenn vor dem letzten Schleifvorgang eine sehr dünne Schicht verdünnter Schellack auf die Holzfläche aufgetragen wird. Beim Abschleifen der Schellackschicht verschwinden gleichzeitig die „Fransen“, die sich häufig auf weichen Holzarten bilden, wodurch eine extrem glatte und ebene Oberfläche erhalten wird.
• Ein präzises Glätten von geraden oder angeschrägten Kanten erfolgt idealerweise mit dem Gehrungslineal.

6. Fehlersuche

Fehler Mögliche Ursache Maßnahme
Der Motor startet nicht. Stromschalter oder Stromzufuhr defekt.		Defekte Komponenten vor der Verwendung auswechseln.
Die Maschine läuft beim Schleifen langsamer.	Der Druck auf das Werkstück ist zu groß.	Weniger Druck ausüben.
Das Schleifband bewegt sich langsam von den Walzen herunter.	Das Band ist nicht richtig ausgerichtet. Das Band richtig ausrichten.	Siehe „Ausrichtung des Schleifbandes“.
Das Holzstück beginnt beim Schleifen zu qualmen.	Harz hat die Schleifscheibe oder das Schleifband blank gemacht.	Schleifscheibe/Schleifband auswechseln.

7. Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

8. Technische Daten

Modell MM1510A, MM1510A-UK

Spannung 230 V, 50 Hz

Leistungsaufnahme 500 W

Geschwindigkeit des Schleiftellers ohne Belastung 2950 min-1

Geschwindigkeit des Schleifbandes ohne Belastung 8,5 m/Sek

Schleifteller ∅ 150 mm

Schleiftisch 160 × 225 mm

Schleifband 100 × 915 mm

Winkel für den Schleiftisch 0–45°

Winkel für die Bandeinheit 0–90°

Schallpegel LpA 79 dB (A), K: 3 dB

LwA 92 dB (A), K: 3 dB

KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
