Produkttyp	Dedizierter Bass-Kompressor-Effektpedal
Hersteller	BOSS
Modell	BC-1X
Technologie	MDP (Multi-Dimensional Processing) Digitaltechnologie
Interne Betriebsspannung	18 V (durch Spannungsverstärker)
Stromversorgung	9-V-Alkalibatterie (6LR61) oder optionaler Netzadapter (BOSS PSA-230/PSB-230)
Stromaufnahme	90 mA
Batterielebensdauer	ca. 3 Stunden (Alkalibatterie bei Dauerbetrieb)
Abmessungen (B x T x H)	73 x 129 x 59 mm
Gewicht	450 g (inkl. Batterie)
Nomineller Eingangspegel	-20 dBu
Eingangsimpedanz	1 MΩ
Nomineller Ausgangspegel	-20 dBu
Ausgangsimpedanz	1 kΩ
Empfohlene Lastimpedanz	mindestens 10 kΩ
Anschlüsse	INPUT, OUTPUT, DC IN (9V)
Regler	LEVEL, RELEASE, RATIO, THRESHOLD
Anzeigen	CHECK (Effekt ein/aus, Batteriestatus), Gain Reduction (6 LEDs)
Fußschalter	Effekt Ein/Aus (True Bypass)
Lieferumfang	Bedienungsanleitung, Sicherheitsblatt, Alkalibatterie (9V, 6LR61)
Optional erhältlich	Netzadapter BOSS PSA-230 oder PSB-230
Besonderheiten	Für Bass-Gitarren optimiert; Gain Reduction-Anzeige; 18V interne Spannung für hohe Headroom
Batteriewechsel	Pedal öffnen (Schraube lösen), alte Batterie entnehmen, neue 9V-Batterie einlegen, Polarität beachten
Reihenfolge beim Einschalten	Bassverstärker zuletzt einschalten; beim Ausschalten zuerst den Verstärker ausschalten

Häufig gestellte Fragen - BC-1X BOSS

Welche Batterie wird für den BC-1X benötigt?

Der BC-1X verwendet eine 9-V-Alkalibatterie (Typ 6LR61). Es wird empfohlen, eine Alkalibatterie zu verwenden. Die Batterielebensdauer beträgt bei Dauerbetrieb ca. 3 Stunden.

Kann der BC-1X auch mit einem Netzteil betrieben werden?

Ja, Sie können den optionalen Netzadapter BOSS PSA-230 oder PSB-230 verwenden. Schließen Sie ihn an die DC IN-Buchse an. Bei angeschlossenem Netzteil wird die Stromversorgung automatisch vom Netzteil übernommen.

Wie schalte ich den Effekt ein und aus?

Drücken Sie den Fußtaster, um den Kompressor-Effekt ein- oder auszuschalten. Die CHECK-Anzeige leuchtet, wenn der Effekt aktiv ist.

Was bedeutet die Gain Reduction-Anzeige?

Die Gain Reduction-Anzeige zeigt die Stärke der Kompression an. Je mehr LEDs leuchten, desto stärker wird das Signal komprimiert.

Wie stelle ich den Kompressor für meinen Bass ein?

Stellen Sie zuerst THRESHOLD ein, um den Pegel festzulegen, ab dem die Kompression einsetzt. Dann regeln Sie mit RATIO die Stärke der Kompression. Mit RELEASE bestimmen Sie die Ausklingzeit. LEVEL passt den Ausgangspegel an.

Kann ich den BC-1X auch für andere Instrumente verwenden?

Der BC-1X ist speziell für Bass-Gitarren optimiert, kann aber auch mit anderen Instrumenten oder Effektgeräten verwendet werden. Beachten Sie jedoch die Eingangsempfindlichkeit.

Warum leuchtet die CHECK-Anzeige schwach oder gar nicht?

Das deutet auf eine leere Batterie hin. Ersetzen Sie die Batterie durch eine neue 9-V-Alkalibatterie. Bei Netzbetrieb sollte die Anzeige hell leuchten.

Wie wechsle ich die Batterie?

Halten Sie das Pedal gedrückt und lösen Sie die Schraube an der Unterseite. Klappen Sie das Pedal nach oben. Entfernen Sie die alte Batterie, klemmen Sie das Kabel ab und schließen Sie es an die neue Batterie an (Polarität beachten). Legen Sie die Batterie ein und schließen Sie das Pedal. Ziehen Sie die Schraube wieder fest.

Welche Reihenfolge beim Einschalten ist zu beachten?

Schalten Sie zuerst den BC-1X ein (durch Anschließen eines Kabels an INPUT) und dann den Bassverstärker. Beim Ausschalten schalten Sie zuerst den Verstärker aus und trennen dann das Kabel vom BC-1X.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Stromversorgung (Batterie oder Netzteil) und die Kabelverbindungen. Stellen Sie sicher, dass der Effekt eingeschaltet ist (CHECK-Anzeige leuchtet). Regeln Sie LEVEL auf eine hörbare Lautstärke. Prüfen Sie auch die Einstellungen von THRESHOLD und RATIO.

BEDIENUNGSANLEITUNG BC-1X BOSS

Vor dem Betrieb des Gerätes lesen Sie bitte die folgenden aufgeführten Abschnitte sorgfältig durch: „SICHERER BETRIEB DES GERÄTES“ und „WICHTIGE HINWEISE“ (auf einem gesonderten Blatt beiliegend). Diese Abschnitte enthalten wichtige Informationen zur korrekten Bedienung des Gerätes. Damit Sie einen vollständigen Überblick über alle Funktionen des Gerätes zu erhalten, sollten Sie diese Bedienungsanleitung vollständig durchlesen. Bewahren Sie die Anleitung an einem sicheren Ort auf, und verwenden Sie diese zu Referenzzwecken.

Die wichtigsten Features

Dedizierter Compressor-Effekt für Bass-Gitarren, welcher die fortschrittliche MDP Digital-Technologie von BOSS verwendet und den Soundpegel stabilisiert, ohne die originalen Klangfrequenzen des Instruments zu beeinträchtigen. Gain Reduction-Anzeige, welche die Stärke der Kompression anzeigt.
Interne Betriebsspannung von 18 V, so dass auch Bass-Gitarren mit hohem Ausgangspegel an den speziell für Bässe konstruierten Eingang angeschlossen werden können.
* Die 18V Betriebsspannung wird durch einen internen Spannungsverstärker-Schaltkreis erreicht. Als AC-Adapter können Sie den Standard PSA-Adapter verwenden, der auch für andere BOSS Compact-Effektpedale geeignet ist.

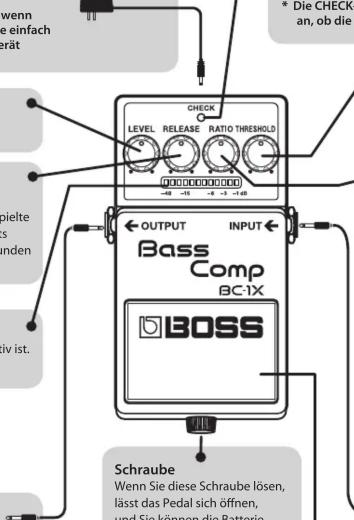

Beschreibungen zum Bedienfeld

DC IN-Buchse

Ermöglicht den Anschluss eines Netzadapters (BOSS PSA-230 oder PSB-230, optional). Wenn Sie einen Netzadapter benutzen, brauchen Sie sich keine Gedanken über die verbleibende Lebensdauer der Batterie zu machen.

* Verwenden Sie ausschließlich den passenden Netzadapter (BOSS PSA-230 oder PSB-230, optional), und schließen Sie diesen an eine Netzsteckdose an. Verwenden Sie keinen anderen Netzadapter, da hierdurch Fehlfunktionen auftreten können.
* Wird bei eingelegter Batterie ein Netzteil angeschlossen, erfolgt die Stromversorgung über das Netzteil.
* Wir empfehlen Ihnen, auch dann eine Batterie im Gerät zu lassen, wenn Sie es mit dem Netzadapter betreiben. Auf diese Weise können Sie einfach weiterspielen, wenn das Kabel des Netzteils versehentlich vom Gerät getrennt wird.

LEVEL-Regler

Bestimmt den Ausgangspegel.

RELEASE-Regler

Bestimmt die Konstanz des Sounds.

Drehen des Reglers nach links verkürzt die Ausklingphase, so dass gespielte Noten deutlicher einzeln zu hören sind. Drehen des Reglers nach rechts verlängert die Ausklingphase, so dass die gespielten Noten mehr gebunden erklingen.

Gain Reduction-Anzeige

Zeigt die Stärke der Kompression an, wenn der Compressor-Effekt aktiv ist. Je stärker die Kompression, desto mehr Anzeigen leuchten.

OUTPUT-Buchse

Verbinden Sie diese Buchse mit dem Verstärker oder dem Eingang eines weiteren Effektgeräts.

Bassverstärker

Schraube

Wenn Sie diese Schraube lösen, lässt das Pedal sich öffnen, und Sie können die Batterie wechseln.

* Anweisungen zum Auswechseln der Batterie finden Sie im Abschnitt „Auswechseln der Batterie“.

CHECK-Anzeige

Anhand dieser Anzeige erkennen Sie, ob der Effekt ein- oder ausgeschaltet ist, und darüber hinaus dient sie als Kontrolle der Batteriespannung. Die Anzeige leuchtet, wenn der Effekt eingeschaltet ist.

* Wenn Sie das Gerät mit einer Batterie betreiben und die CHECK-Anzeige schwächer wird – oder gar kein Licht zu sehen ist –, sobald Sie versuchen, den Effekt einzuschalten, ist die Batterie fast leer und muss ersetzt werden. Anweisungen zum Auswechseln der Batterie finden Sie im Abschnitt „Auswechseln der Batterie“.
* Die CHECK-Anzeige zeigt an, ob der Effekt angewendet wird oder nicht. Sie zeigt nicht an, ob die Stromversorgung des Gerätes eingeschaltet ist.

THRESHOLD-Regler

Bestimmt den Signalpegel, ab dem der Compressor-Effekt zu wirken beginnt. Je weiter dieser Regler nach links gedreht ist, desto eher reagiert der Compressor-Effekt auch bei leisen Signalen.

RATIO-Regler

Bestimmt die Stärke der Kompression, die auf das Eingangssignal wirkt. Drehen dieses Reglers ganz nach links erzeugt ein Kompressions-Verhältnis von 1:1 (keine Kompression). Je weiter der Regler nach rechts gedreht wird, desto stärker ist der Compressor-Effekt.

INPUT-Buchse

Diese Buchse nimmt Signale von einer Bass, einem anderen Musikinstrument oder einem vorgeschalteten Effektgerät auf.

* Die INPUT-Buchse fungiert außerdem als EIN-/AUS-Schalter. Das Gerät schaltet sich ein, wenn Sie ein Kabel an der INPUT-Buchse anschließen, und es schaltet sich aus, sobald Sie das Kabel herausziehen. Ziehen Sie den Stecker aus der INPUT-Buchse, wenn das Effektgerät nicht verwendet wird, um die Batterie zu schonen.

Fußtaster

Dieser Taster schaltet den Effekt ein/aus.

Vorsichtsmaßnahmen beim Herstellen der Anschlüsse

* Regeln Sie immer die Lautstärke auf Minimum und lassen Sie die Geräte ausgeschaltet, bevor Sie neue Kabelverbindungen vornehmen. Damit beugen Sie eventuellen Fehlfunktionen bzw. Beschädigungen vor.
* Sobald Sie alle Anschlüsse vorgenommen haben, schalten Sie alle beteiligten Geräte in der angegebenen Reihenfolge ein. Wenn Sie die Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr von Fehlfunktionen und/oder Schäden an Lautsprechern und anderen Geräten.
Beim Einschalten: Schalten Sie den Bassverstärker zuletzt ein. Beim Ausschalten: Schalten Sie den Bassverstärker zuerst aus.
* Nach Einschalten des Geräts ist der Effekt aktiviert.

Batteriebetrieb

* Das Gerät wurde mit einer im Gehäuse eingelegten Batterie ausgeliefert. Die Lebensdauer dieser Batterie kann jedoch eingeschränkt sein, da ihr Hauptzweck darin besteht, Produkt-tests zu ermöglichen.
* Bei unsachgemässer Behandlung können Batterien explodieren oder auslaufen. Lesen Sie alle relevanten Sicherheitshinweise in den Abschnitten "USING THE UNIT SAFELY" und "IMPORTANT NOTES" (Informationsblatt "USING THE UNIT SAFELY" und in dieser Anleitung).
* Bei ausschließlichem Batteriebetrieb wird die Anzeige am Gerät zunehmend dunkler, sobald die Batteriespannung zu sehr absinkt. Ersetzen Sie die Batterie dannso bald wie möglich.
* Beim Einsetzen oder Austauschen der Batterien sollten Sie dieses Gerät immer ausschalten und die Verbindungen zu jeglichen anderen angeschlossenen Geräten trennen. Auf diese Weise vermeiden Sie Fehlfunktionen und Beschädigungen.
* Da der Stromverbrauch des Geräts relativ hoch ist, wird die Verwendung eines Netzadapters empfohlen. Wenn Sie die Verwendung von Batterien bevorzugen, verwenden Sie bitte Alkalibatterien.

Auswechseln der Batterie

1. Halten Sie das Pedal nach unten gedrückt, und lösen Sie die Schraube, dann lässt sich das Pedal nach oben öffnen.

Um das Pedal zu öffnen, müssen Sie die Schraube nicht komplett lösen.

1. Entnehmen Sie die alte Batterie aus dem Batteriegehäuse, und nehmen Sie das daran befestigte Clipkabel ab.
2. Befestigen Sie das Clipkabel an der neuen Batterie, und legen Sie die Batterie in das Batteriegehäuse ein.

* Achten Sie auf die Polarität der Batterie (+ bzw. -).

1. Schieben Sie die Spiralfeder auf die Federbasis auf der Unterseite des Pedaldeckels, und schließen Sie das Pedal.
   * Achten Sie darauf, dass das Clipkabel nicht im Pedal, in der Spiralfeder oder im Batteriegehäuse eingeklemmt wird.
2. Führen Sie die Schraube schließlich in das Führungsloch ein, und drehen Sie sie fest.

Technische Daten

Nomineller Eingangspegel	-20 dBu
Eingangsimpedanz	MΩ
Nomineller Ausgangspegel	-20 dBu
Ausgangsimpedanz	kΩ
Empfohlene Lastimpedanz	mindestens 10 kΩ
Stromversorgung	9 V Gleichspannung Alkalibatterie (9 V, 6LR61), Kohle-Zink-Batterie (9 V, 6F22), Netzadapter (optional)
Durchflussstrom	90 mA* Voraussichtliche Batterielebensdauer bei Dauernutzung:Alkalibatterie: 3 StundenDiese Werte variieren in Abhängigkeit von den tatsächlichen Betriebsbedingungen.
Abmessungen 73 (B)	x 129 (T) x 59 (H) mm
Gewicht 450 g (einschließlich Batterie)
Beigefügtes Zubehör	Bedienungsanleitung, Faltblatt („SICHERER BETRIEB DES GERÄTES“, „WICHTIGE HINWEISE“ und „Informationen“), Alkalibatterie (9 V, 6LR61)
Option (separat erhältlich)	Netzadapter (BOSS PSA-230 oder PSB-230)
