HC30WB5R1 - Sicherheitskamera HONEYWELL - Kostenlose Bedienungsanleitung

Produkttyp	WDR 5 MP IR Bullet Sicherheitskamera
Modell	HC30WB5R1
Marke	Honeywell
Auflösung	5 Megapixel (max. 2592x1944)
Objektiv	Festbrennweite, IR-fähig
Nachtsicht	Infrarot-LEDs, Reichweite ca. 30 m
Videokomprimierung	H.264, H.265 (H.265 nicht in Chrome)
WDR (Weitdynamikbereich)	Ja, 120 dB
Netzwerkanschluss	Ethernet 10/100 Base-T, PoE (IEEE 802.3af)
Stromversorgung	PoE oder DC 12V (Adapter nicht im Lieferumfang)
Leistungsaufnahme	ca. 4 W (PoE)
Betriebstemperatur	-30 °C bis 60 °C
Schutzart	IP67 (wetterfest)
Abmessungen (ca.)	150 mm x 70 mm x 70 mm (L x B x H)
Gewicht (ca.)	0,8 kg
Gehäusematerial	Aluminium, wetterfest
Farbe	Weiß
Montage	Wand/Decke, inkl. Halterung, kompatibel mit HBS2-BB und HQA-PM2
Anschlüsse	RJ45, Reset-Taste, Mikrofon (nicht angegeben)
Protokolle	IPv4, DHCP, HTTP, RTSP, ONVIF (nicht angegeben)
Standardkonfiguration	IP 192.168.1.108 (wenn kein DHCP), Benutzer: admin, Passwort: 1234
Kompatibilität	Honeywell Config Tool, Webbrowser
Lieferumfang	Kamera, Kurzanleitung, CD mit Software, Montagematerial
Zertifizierungen	FCC Klasse B, CE, RoHS, WEEE
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - HC30WB5R1 HONEYWELL

Wie kann ich die HC30WB5R1 Kamera zurücksetzen?

Drücken Sie die Reset-Taste an der Kamera für ca. 10 Sekunden, bis die Status-LED blinkt. Die Kamera startet neu und lädt die Werkseinstellungen (IP 192.168.1.108, Benutzer admin, Passwort 1234).

Welche IP-Adresse hat die Kamera standardmäßig?

Die IP-Adresse wird normalerweise automatisch per DHCP vergeben. Falls kein DHCP verfügbar ist, nimmt die Kamera die statische IP 192.168.1.108 an.

Kann ich die Kamera über PoE betreiben?

Ja, die Kamera unterstützt Power over Ethernet (PoE) gemäß IEEE 802.3af. Stellen Sie sicher, dass der PoE-Switch oder Injektor gelistet ist und die Spezifikationen erfüllt.

Wie greife ich aus der Ferne auf die Kamera zu?

Installieren Sie das Honeywell Config Tool von der mitgelieferten CD, suchen Sie die Kamera im Netzwerk und öffnen Sie den Webbrowser. Alternativ können Sie die IP-Adresse direkt im Browser eingeben.

Welche Browser werden für H.265-Video unterstützt?

Chrome ab Version 71 unterstützt H.264, aber nicht H.265. Für H.265 verwenden Sie bitte einen anderen Browser wie Firefox oder Edge.

Kann ich die Kamera auf ein Stativ montieren?

Die Kamera wird mit einer Halterung für Wand- oder Deckenmontage geliefert. Für Stativmontage ist ein separates Zubehör (z.B. HBS2-BB) erforderlich.

Wie reinige ich die Kamera richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigem Schmutz ein leicht feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie aggressive oder scheuernde Mittel. Berühren Sie nicht die Linse direkt.

Was tun, wenn die Kamera kein Bild liefert?

Überprüfen Sie die Netzwerkverbindung, die Stromversorgung (PoE oder Adapter), und ob die Kamera erreichbar ist (Ping). Stellen Sie sicher, dass die IP-Adresse nicht mit anderen Geräten kollidiert. Führen Sie ggf. einen Reset durch.

Wie kann ich das Passwort zurücksetzen?

Das Passwort kann nur über einen Hardware-Reset zurückgesetzt werden. Halten Sie die Reset-Taste gedrückt, um die Werkseinstellungen wiederherzustellen. Das Standardpasswort lautet '1234'.

Welche Garantie gilt für die HC30WB5R1?

Honeywell gewährt eine Herstellergarantie von 2 Jahren ab Kaufdatum. Bei Schäden durch unsachgemäße Installation oder Gewaltanwendung erlischt die Garantie.

BEDIENUNGSANLEITUNG HC30WB5R1 HONEYWELL

Honeywell

THE POWER OF CONNECTED

30 Series

WDR 2 MP/5 MP IR Bullet Camera HC30WB2R1 HC30WB5R1

Quick Installation Guide

1

4

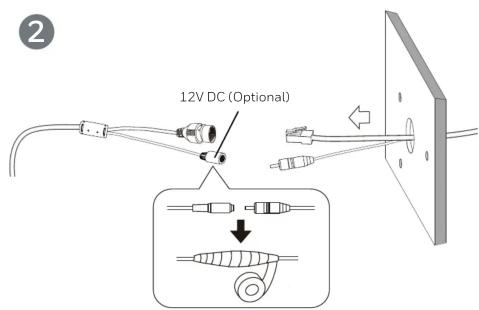

(Optional)

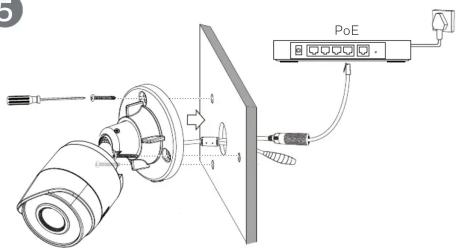

Technical diagram of a mechanical assembly with no visible text or symbols

5

6

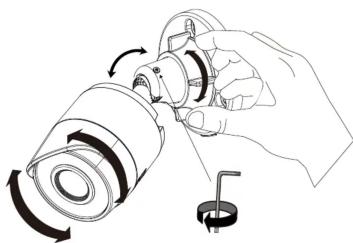

Line drawing of a hand holding a cylindrical device with rotating components and a small inset showing a ring (no text or symbols)

Logging On to the Camera

If logging on the camera remotely from a PC, install the Honeywell Config Tool from the software and documentation CD, find the camera on the network, and then open the web browser with the Honeywell Config Tool. The default user name is admin (case-sensitive) and the default password is 1234.

Note

• Chrome 71 (or later) is supported for H.264 video. Chrome is not supported for H.265 video.
• IP address of the device is assigned automatically by DHCP server. If the DHCP server is not available, the device will acquire 192.168.1.108 as the default IP address.

Support Brackets

HBS2-BB	Junction Box
HQA-PM2 with HBS2-BB	Pale Mount

Cautions and Warnings

	!	THIS SYMBOL INDICATES THAT DANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THE UNIT.
	CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (5Y BACK).NO USER SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.	THIS SYMBOL INDICATES THAT IMPORTANT OPERATING AND MAINTENANCE INSTRUCTIONS ACCOMPANY THIS UNIT.

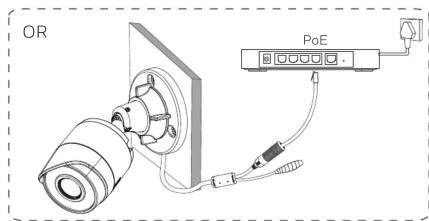

WARNING To ensure compliance with electrical safety standards, CSA Certified/UL Listed LPS or Class 2 power adapters are required. Power over Ethernet (PoE) shall be provided by listed Information Technology Equipment meeting the IEEE 802.3af PoE standard. The PoE is not intended to be connected to exposed (outside plant) networks.

Important Safeguards

• Read and keep these instructions.
• Please ensure that your installation area can safely support the weight of the camera.
• Do not aim the camera toward a bright light source for extended periods to prevent
  damage to the imager. Avoid operating the unit under or close to unstable light sources (may serve flickering), or close to fluorescent lamps or objects reflecting light.
  (may cause flickering), or close to fluorescent lamps of objects reflecting light. Do not touch the camera lens
  Do not touch the camera lens.
• Do not drop the camera or subject it to physical shock.
• Do not use a strong or abrasive detergent when cleaning the camera.
• Avoid operating or storing the unit in extremely humid, dusty, hot/cold environments, where the operating temperature is outside the recommended range of -22^ to 140^ (-30^ to 60^) .
• Avoid operating the unit close to sources of powerful electromagnetic radiation, such as radio or TV transmitters.
• If powered by a power adapter, the adapter should be properly grounded.
  Consult Honeywell for the recommended adapter or check it in Honeywell DOC.

Regulatory Statements

FCC Statement of Compliance

Information to the User: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

Note Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Manufacturer's Declaration of Conformance

The manufacturer declares that the equipment supplied with this guide is compliant with the European Parliament and Council Directive on the Restrictions of the use of certain hazardous substances in electrical and electronic equipment (2011/65/EU), General Product Safety Directive (2001/95/EC), and the essential requirements of the EMC Directive (2014/30/EU), conforming to the requirements of standards EN 55032 for emissions, EN 50130-4 for immunity, and EN 62368-1 for electrical equipment safety.

Waste Electrical and Electronic Equipment (WEEE)

Correct Disposal of this Product (applicable in the European Union and other European countries with separate collection systems).

This product should be disposed of, at the end of its useful life, as per applicable local laws, regulations, and procedures.

Honeywell

www.honeywell.com/security

[phone] (North America only)

Document 800-25041 - Rev B - 05/2019
