HWD 30 - Staubsauger Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Staubsauger
Marke	Cocraft
Modell	HWD 30
Abmessungen (L x B x H)	400 x 280 x 220 mm
Gewicht	5,5 kg
Leistungsaufnahme	1200 W
Staubbehältervolumen	2,5 L
Filtersystem	HEPA waschbarer Filter
Geräuschpegel	75 dB
Kabellänge	6 m
Aktionsradius	9 m
Staubsaugertyp	Zylinder (Kannenstaubsauger)
Hauptfunktionen	Trockensaugen, Fugendüse, Bürstendüse
Filterwartung	Waschbarer HEPA-Filter, alle 3 Monate reinigen
Staubbeuteltyp	Wiederverwendbarer Stoffbeutel (im Lieferumfang enthalten)
Radmaterial	Gummi
Sicherheitsmerkmale	Überhitzungsschutz
Zubehör	Fugendüse, Bodendüse, Polsterdüse
Aufbewahrung	Zubehörhalter am Gerät
Garantie	2 Jahre

Häufig gestellte Fragen - HWD 30 Cocraft

Wie oft sollte ich den Filter reinigen oder ersetzen?

Der HEPA-Filter sollte alle 3 Monate oder bei nachlassender Saugkraft gewaschen werden. Ersetzen Sie ihn alle 12 Monate für optimale Leistung.

Kann ich den Staubsauger für die Nassreinigung verwenden?

Nein, der Cocraft HWD 30 ist ausschließlich für Trockensaugen ausgelegt. Die Verwendung für Flüssigkeiten kann den Motor beschädigen und die Garantie ungültig machen.

Warum ist die Saugkraft plötzlich schwach?

Überprüfen Sie, ob der Staubbeutel voll, der Filter verstopft oder der Schlauch blockiert ist. Reinigen oder ersetzen Sie den Filter und leeren Sie den Beutel. Wenn das Problem weiterhin besteht, überprüfen Sie den Schlauch auf Verstopfungen.

Wie wechsle ich den Staubbeutel?

Öffnen Sie die Frontabdeckung, entnehmen Sie den vollen Beutel und setzen Sie einen neuen ein. Stellen Sie sicher, dass der Beutel sicher befestigt ist, um Staubaustritt zu vermeiden. Bei wiederverwendbaren Beuteln leeren und waschen Sie ihn gemäß Anleitung.

Der Staubsauger überhitzt und schaltet sich aus. Was soll ich tun?

Dies deutet auf eine thermische Überlastung hin. Schalten Sie den Staubsauger aus und ziehen Sie den Netzstecker. Lassen Sie ihn mindestens 30 Minuten abkühlen. Überprüfen Sie vor dem Neustart auf Verstopfungen oder einen vollen Beutel.

Kann ich Beutel oder Filter von Drittanbietern verwenden?

Verwenden Sie für beste Leistung originales Cocraft-Zubehör. Produkte von Drittanbietern passen möglicherweise nicht richtig und können die Saugkraft verringern oder den Staubsauger beschädigen.

Wie reinige ich den Schlauch?

Trennen Sie den Schlauch vom Staubsauger und entfernen Sie Schmutz mit einer langen Bürste oder einem Wasserstrahl. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder anschließen.

Wie lange beträgt die Garantiezeit?

Cocraft bietet eine 2-jährige Garantie auf Herstellungsfehler. Bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.

Der Staubsauger macht ein hohes Geräusch. Ist das normal?

Ein hohes Geräusch kann auf eine Verstopfung oder einen verschmutzten Filter hinweisen. Überprüfen Sie zuerst Schlauch und Filter. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie bewahre ich den Staubsauger und das Zubehör auf?

Wickeln Sie das Kabel um die Haken und befestigen Sie das Zubehör an der integrierten Aufbewahrung. Lagern Sie den Staubsauger an einem trockenen Ort, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG HWD 30 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Art.nr 40-9907 Modell VD1530PWC

Nass- und Trockensauger

Art.Nr. 40-9907 Modell VD1530PWC

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Das Gerät ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen.
• Das Gerät nur an eine mit Fehlerstrom-Schutzeinrichtung abgesicherte Steckdose mit 230 V, 50 Hz anschließen (Ansprechstrom 30 mA). Der Fehlerschutzschalter ist vor jedem Gebrauch zu kontrollieren.
• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• Das Produkt von starker Wärme von offenem Feuer oder einer anderen Wärmequelle, längerer Sonneneinstrahlung oder Feuchtigkeit fernhalten.
• Das Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.
• Das Gerät niemals mit feuchten oder nassen Händen anfassen.
• Das Produkt niemals durch Ziehen am Netzkabel vom Stromnetz trennen, sondern immer am Netzstecker ziehen.
• Kommt das Gerät in Kontakt mit Wasser oder Feuchtigkeit, sofort den Netzstecker ziehen.
• Das Gerät darf nur zum Aufsaugen von nicht gesundheitsschädlichen Stoffen oder nicht brennbaren bzw. leicht entzündbaren Flüssigkeiten benutzt werden.
  • Die Düse niemals auf sich selbst oder auf andere Personen oder Tiere richten.
• Das Produkt niemals ohne korrekt angebrachten Staubbeutel und Filter zum Trockensaugen benutzen.
• Das Gerät niemals verwenden, wenn Netzkabel oder Netzstecker auf irgendeine Weise beschädigt sind.
• Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.
• Niemals heiße Asche oder Kohle aufsaugen. Niemals größere Glassplitter oder andere scharfen Gegenstände aufsaugen.
• Kein Tonerpulver des Druckers aufsaugen. Dies kann das Gerät beschädigen und sich im Raum verteilen.
• Niemals Bestandteile aus Asbest oder Asbeststaub bzw. anderen giftigen oder leicht entzündbaren Staub aufsaugen.
• Niemals Benzin, Öl, Säure oder leicht entzündbare bzw. gesundheitsschädliche Flüssigkeiten aufsaugen.
• Niemals Flüssigkeiten, die wärmer als 60 °C sind, aufsaugen.
• Das Gerät beim Betrieb unbedingt immer aufrecht und stabil aufstellen.

• Vor der Reinigung oder dem Wechsel von Staubbeutel, Filter oder Zubehör immer das Netzkabel aus der Steckdose ziehen.

• Niemals versuchen, das Gerät zu reparieren oder anderweitig Änderungen daran vorzunehmen.

• Reparaturen unbedingt qualifizierten Servicetechnikern überlassen.
• Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten das Gerät nicht bedienen. Das Gerät nie bei Müdigkeit oder Krankheit benutzen.
• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.

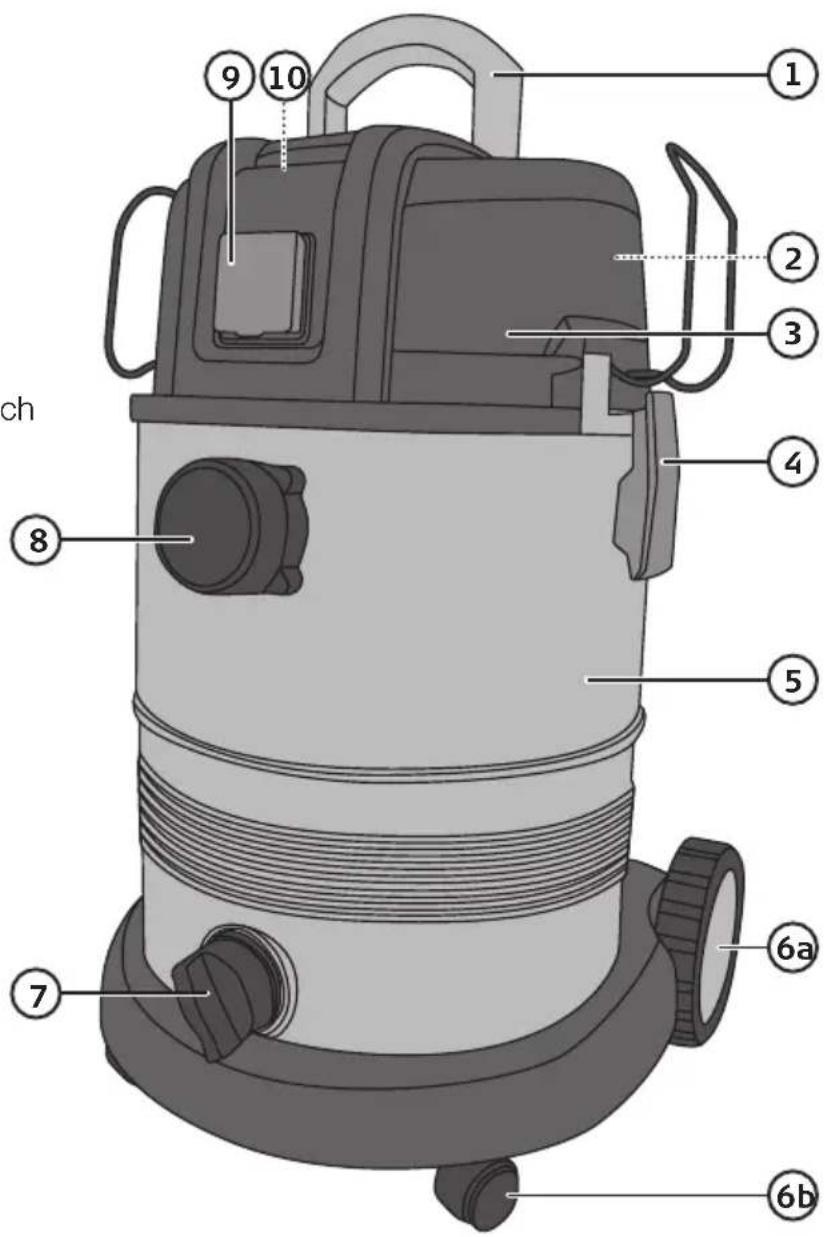

Beschreibung

1. Griff
2. Anschlusskabel
3. Motor/Oberteil
4. Spannverschluss
5. Behälter
6. a. Rad (2 ×), b. Lenkrolle (2 ×)
7. Entleerungsdeckel
8. Anschluss für Saugschlauch
9. Feinschaltautomatik
10. Schalter

1. a. Faltenfilter, b. Filterdeckel
2. Staubbeutel
3. Schaumstofffilter zum Nasssaugen
4. Griff mit Saugeinstellung
5. Saugrohr (3 ×)
6. Saugschlauch
7. Verkleinerung (Stufenadapter) für den Sauganschluss für Elektrohandwerkzeuge
8. Universaldüse für Fußböden und Teppiche
9. Fugendüse
10. Runde Bürste
11. Haltebügel für den Saugschlauch

14

15

1. Warnung: Vor Service- und Justierungsarbeiten immer zunächst sicherstellen, dass der Netzstecker gezogen ist.
2. Den Motor/das Oberteil (3) lösen und abnehmen. Das Zubehör aus dem Behälter nehmen. Sicherstellen, dass die Verpackung alle Teile enthält.
3. Montage der Räder
4. Den Behälter umdrehen und die Lenkrollen in die Montagelöcher an der Unterseite drücken.

5. Die Räder (6a) in die beiden Montagelöcher an der Seite des Behälters drücken.

6. Den Motor/das Oberteil (3) auf dem Behälter montieren und mit dem Spannverschluss befestigen.

7. Die beiden Haltebügel (21) für den Schlauch einen nach dem anderen montieren. Die Haltebügel zusammenhalten und vorsichtig in die Löcher über dem Spannverschluss drücken. Die Haltebügel loslassen, sodass er nach außen federt und sicherstellen, dass er fest sitzt.

Gebrauch

Warnung: Vor dem Gebrauch die Sicherheitshinweise vollständig durchlesen.

Warnung: Vor Servicearbeiten und Einstellungsänderungen immer zunächst sicherstellen, dass der Netzstecker gezogen ist.

Hinweis: Beim Saugen von Staub immer den Faltenfilter (11a) verwenden.

Der Schaumstofffilter zum Nasssaugen (13) kommt ausschließlich beim Saugen von Wasser zum Einsatz. Beim Saugen von sehr feinkörnigem Material immer Faltenfilter und Staubbeutel (12) verwenden.

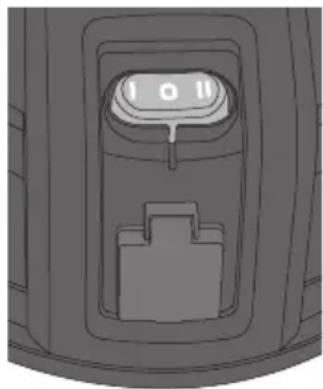

Schalter ein/aus mit Feinschaltautomatik

Schalter

Der Stromschalter (10) hat drei Positionen:

• I Ein
• 0 Aus
- II Aktivierte Feinschaltautomatik, automatischer Start und Stopp des Gerätes

Die Feinschaltautomatik (9) ist dazu da, um von einer angeschlossenen Maschine aus Start und Stopp des Nass- und Trockensaugers zu steuern.

1. Den Stecker einer Kreissäge etc. an die Feinschaltautomatik anschließen.

2. Dann den Saugschlauch (B) zwischen Nass-/Trockensauger und Spänestutzen an der Kreissäge (bzw. einer anderen Maschine) anschließen. Den Ein-/Ausschalter auf Position II setzen.

3. Das Ein-/Ausschalten des Nass-/Trockensaugers wird nun automatisch von der angeschlossenen Maschine gesteuert. Der Nass-/Trockensauger wird eingeschalten, sobald die angeschlossene Maschine gestartet wird. Der Nass-/Trockensauger schaltet ca. 5 Sekunden nach dem Ausschalten der angeschlossenen Maschine ab.

Hinweis: Die Last am Maschinenanschluss darf 2180 W nicht überschreiten.

Trockensaugen

Der Nass-/Trockensauger ist normalerweise bei der Lieferung zum Trockensaugen eingestellt, mit bereits montiertem Faltenfilter (11a) und Filterdeckel (11b). Falls nicht, folgendermaßen vorgehen:

1. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen wurde.
2. Den Faltenfilter (11a) anbringen.
3. Den Faltenfilter mit dem Filterdeckel (11b) verschließen, dazu den Deckel im Uhrzeigersinn drehen, bis er einrastet.
4. Den Staubbeutel (12) auf den Einlass ziehen.
5. Die Motoreinheit wieder auf den Behälter setzen und mit dem Spannverschluss befestigen.
6. Den Saugschlauch auf den Schlauchanschluss (8) des Behälters schrauben.
7. Das geeignete Zubehör anbringen.
8. Das Netzkabel an eine Steckdose anschließen.
9. Um das Gerät zu starten, den Schalter auf die gewünschte Position setzen.

Warnung: Mit dem Nass-/Trockensauger dürfen keine giftigen, schädlichen oder feu- ergefährlichen Stoffe/Flüssigkeiten aufgesaugt werden.

Hinweis: Beim Nasssaugen NICHT den Faltenfilter oder den Staubbeutel verwenden.

Warnung: Vor Servicearbeiten und Einstellungsänderungen immer zunächst sicherstellen, dass der Netzstecker gezogen ist.

1. Die Motoreinheit abnehmen und den Schaumstofffilter (13) zum Nasssaugen anbringen. Vorsichtig über den Filterkorb stülpen und sicherstellen, dass er den kompletten Filterkorb abdeckt.

2. Die Motoreinheit wieder aufsetzen und mit dem Spannverschluss befestigen.

3. Den Saugschlauch auf den Schlauchanschluss (8) des Behälters schrauben.

4. Das gewünschte Zubehör am Schlauch befestigen.

5. Den Netzstecker an eine Steckdose anschließen.

6. Das Gerät mit dem Stromschalter einschalten.

7. Ein Sicherheitsschwimmer kontrolliert das Flüssigkeitsniveau im Behälter. Die Drehzahl des Motors erhöht sich, wenn es an der Zeit ist, den Behälter zu leeren. Den Motor mit dem Schalter ausschalten. Den Deckel (7) öffnen und das Wasser entleeren.

Hinweis: Nicht die gesamte Düse unter die Wasseroberfläche drücken. Eine Öffnung lassen, durch die beim Aufsaugen großer Flüssigkeitsmengen noch Luft strömen kann.

Beim Betrieb Folgendes beachten

• Vor dem Einsatz sicherstellen, dass der Filter zum Nasssaugen montiert sowie sauber und trocken ist.
• Den Filter zum Nasssaugen regelmäßig reinigen. Den Filter entfernen und von Hand mit Wasser und mildem Reinigungsmittel sauber machen. Den Filter an der Luft trocknen lassen.
• Den Behälter vor der Aufbewahrung oder dem Trockensaugen auswischen und komplett trocknen lassen.
• Nicht vergessen, vor dem Trockensaugen den Faltenfilter und den Staubbeutel zu montieren.

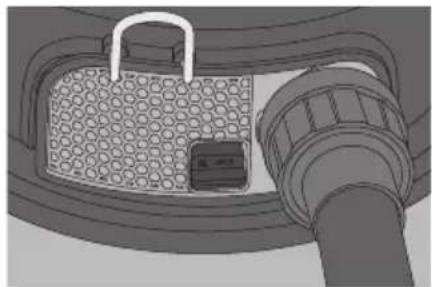

Einsatz der Blasfunktion

Den Saugschlauch am Stutzen an der Filterklappe festschrauben um den Schlauch zum Blasen zu benutzen.

Bitte beachten, dass evtl. Staub- und Schmutzüberreste im Schlauch dabei herausgeblasen werden können.

• Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker ziehen.
• Das Gerät außen mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Sicherstellen, dass alle Bestandteile des Gerätes komplett trocken sind, bevor es zur Aufbewahrung an einem trockenen und staubfreien Ort außerhalb der Reichweite von Kindern abgestellt wird.

Reinigen des Faltenfilters

1. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen wurde.
2. Den Filter abnehmen.
3. Den Filter abbürsten oder ausschütteln (idealerweise im Freien).
4. Den Filter anbringen.

Reinigung des Filters zum Nasssaugen

1. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen wurde.
2. Den Filter abnehmen.
3. Den Filter von Hand mit Wasser und mildem Spülmittel abwaschen und anschließend mit klarem Wasser abspülen.
4. Den Filter an der Luft trocknen lassen. Den Filter erst wieder einsetzen, wenn er komplett trocken ist.

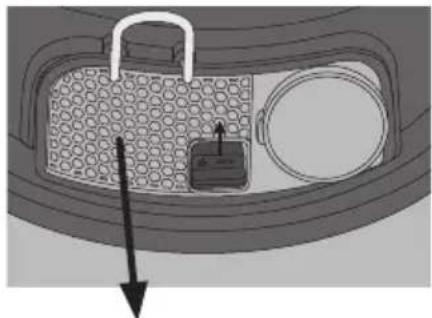

Reinigung des Abluftfilters

1. Den Schlauch abschrauben (falls er zum Blasen montiert wurde).
2. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen wurde.
3. Den Riegel der Filterklappe nach oben schieben (OPEN).
4. Die Klappe abnehmen.
5. Den Abluftfilter abnehmen (an der Innenseite der Klappe).

6. Den Abluftfilter von Hand mit Wasser und mildem Spülmittel abwaschen und anschließend mit klarem Wasser abspülen.

7. Den Abluftfilter wieder einsetzen.

8. Die Klappe montieren.

9. Den Riegel nach unten schieben bis er einrastet (CLOSE).

Das Gerät startet nicht. •	Sicherstellen, dass das Netzkabel unbeschädigt und richtig an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.Der Behälter ist voller Flüssigkeit, Behälter leeren.
Schlechte Saugleistung, hohe Motordrehzahl.	Der Staubbeutel ist voll und muss entleert werden.Der Behälter ist voller Flüssigkeit, Behälter leeren.Düse, Schlauch oder Anschluss ist verstopft. Überprüfen und bei Bedarf reinigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Betriebsspannung 230 V, 50 Hz

Motorleistung 1500 W

Maschinenanschluss max. 2180 W

Max. Gesamtleistung 3680 W

Unterdruck 180 mbar

Saugkapazität 60 l/s

Behälter 30 l

Netzkabel 5 m

Gewicht, leer 10 kg

Schlauch ∅ 35 mm, Länge 2,5 m

Schutzklasse |

Schutzart IPX4

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

WET AND DRY VACUUM CLEANER

Cocraft 40-9907

VD1530PWC

EMC Directive

2014/30/EU

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
