KÄYTTÖOHJE HWD 30 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

• Laite on tarkoitettu normaaliin käyttöön kotona käyttöohjeen ohjeiden mukaisesti.
• Laitteen saa liittää ainoastaan 230 V/50 Hz:n pistorasiaan, jossa on vikavirtasuo-jakytkin, jonka herkkyys on 30 mA. Tarkista virtakytkimen toiminta ennen jokaista käyttökertaa.
• Laite on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta kuumuudelle, avotulelle, lämmönlähteille, jatkuvalle auringon-valolle tai kosteudelle.
• Älä upota laitetta veteen tai muuhun nesteeseen.
• Älä käsittele laitetta kosteilla käsillä.
• Irrota virtajohto vetämällä pistokkeesta, älä vedä johdosta.
• Irrota virtajohto välittömästi pistorasiasta, jos laitteen moottori kostuu.
• Laitteella ei saa imeä terveydelle haitallisia materiaaleja tai helposti syttyviä nesteitä.
• Älä suuntaa suulaketta itseäsi, muita ihmisiä tai eläimiä kohti.
• Laitetta ei saa käyttää kuivaimuun ilman pölypussia ja suodatinta.
• Älä käytä laitetta, jos laite tai sen johto tai pistoke on vioittunut.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Älä ime kuumaa tuhkaa tai kuumia hiiliä. Älä ime suuria lasinsirpaleita tai muita teräviä esineitä.
• Älä ime tulostimen värikasetin jauhetta. Värikasetin jauhe saattaa vahingoittaa imuria ja jauhe saattaa levitä ympäristöön.
• Älä ime asbestia, asbestipölyä tai muuta myrkyllistä tai helposti syttyvää pölyä.
• Älä ime bensiiniä, öljyjä, happoja tai muita helposti syttyviä tai terveydelle haitallisia nesteitä.
• Älä ime nesteitä, joiden lämpötila on yli 60 °C.
• Laitteen tulee olla käytön aikana vakaassa pystyasennossa.
• Irrota virtajohto pistorasiasta ennen pölypussin, suodattimen tai varusteiden vaihta-mista.
• Älä korjaa tai muuta laitetta millään tavalla.
• Laitteen saa korjata ainoastaan valtuutettu huoltoliike.
• Älä käytä laitetta alkoholin tai lääkkeiden vaikutuksen alaisena. Älä myöskään käytä laitetta, jos olet väsynyt tai sairas.

• Laitetta saavat käyttää vain yli 8-vuotiaat.

• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita, tai henkilöt, joilla ei ole riittävästi turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.

• Älä anna lasten leikkiä laitteella.
• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.

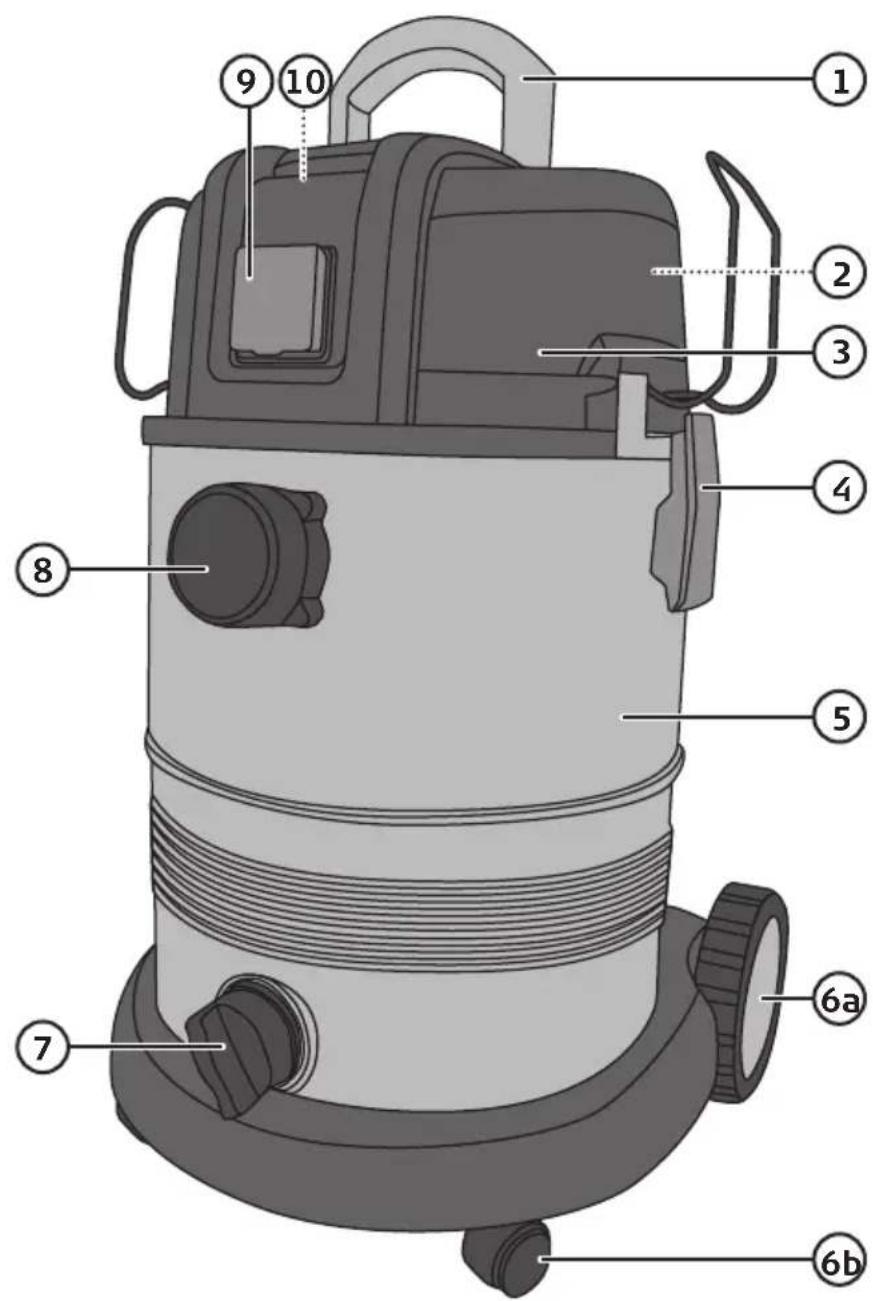

Kuvaus

1. Kahva
2. Liitäntäjohto
3. Moottori/yläosa
4. Epäkeskolukko
5. Säiliö
6. a. Pyörä (2 ×), b. Pyörä (2 ×)
7. Tyhjennysaukko
8. Imuletkun liitäntä
9. Koneliitäntä
10. Virtakytkin

1. a. Poimusuodatin, b. Suodattimen kansi
2. Pölypussi
3. Märkäimun vaahtomuovisuodatin
4. Kahva jossa imunsäätö
5. Imuputki (3 ×)
6. Imuletku
7. Supistusosa (askelsovitin) sähkökäyttöisen käsityökalun imuliitäntään
8. Yleissuulake lattioille ja matoille
9. Rakosuulake
10. Pyöreä harja
11. Imuletkun kiinnityssangat

14

15

1. Varoitus! Varmista aina ennen huoltoa ja säätöä, että pistoke on irrotettu.
2. Avaa moottori/yläosa (3) ja nosta se pois. Poista tarvikkeet säiliöstä. Varmista, että kaikki osat ovat mukana ja että ne ovat ehjiä.
3. Asenna pyörät.

- Käännä säiliö ylösalaisin ja paina pyörät (6b) alapuolen asennusreikiin.

- Paina pyörät (6a) kiinni säiliön sivuilla oleviin asennusreikiin.

1. Aseta moottori/yläosa (3) säiliöön ja lukitse se epäkeskolukoilla.

2. Asenna molemmat kiinnityssangat (21) letkuun yksi kerrallaan. Paina kiinnityssanka kiinni ja paina se varoen epäkeskolukkojen päällä oleviin reikiin. Päästä kiinnityssanka niin, että se joustaa ulos. Varmista, että kiinnityssanka on kiinni.

Käyttö

Varoitus! Lue varoitustekstit ennen käyttöä.

Varoitus! Varmista aina ennen huoltoa ja säätöä, että pistoke on irrotettu.

Huom.! Pölyn imemisessä tulee käyttää poimusuodatinta (11a). Märkäimusuodatinta (13) saa käyttää vain veden imemiseen.

Erittäin hienojakoista materiaalia imettäessä tulee aina käyttää poimusuodatinta ja pölypussia (12).

Virtakytkin on/off, koneliitäntä

Virtakytkin

Virtakytkimessä (10) on 3 asentoa:

• I Päälle
• 0 Pois päältä
- II Koneliitäntä aktivoitu, kuiva-/märkäimuri käynnistyy ja sammuu automaattisesti

Kun koneliitäntä (9) on aktivoitu, liitetyn koneen käynnistäminen ja sammuttaminen ohjaa automaattisesti kuiva-/märkäimurin käynnistymistä ja sammumista.

1. Liitä sirkkelin tai muun koneen pistoke koneliitäntään.
2. Liitä imuletku (16) kuiva-/märkäimuriin ja sirkkelin (tai muun koneen) pölynpoistoliitäntään. Aseta virtakytkin asentoon II.
3. Liitetyn koneen käynnistyminen ja sammuminen ohjaa nyt kuiva-/märkäimurin käynnistymistä ja sammumista. Kuiva-/märkäimuri käynnistyy samalla kun liitetty kone käynnistetään. Kuiva-/märkäimuri sammuu noin viisi sekuntia liitetyn koneen käynnistämisen jälkeen.

Huom.! Koneliitännän suurin kuormitus on 2180 W.

Kuivaimu

Kuiva- ja märkäimuri on yleensä tehtaalla säädetty kuivaimuun, eli siinä on asennettuna poimusuodatin (11a) ja suodatinkansi (11.b). Muussa tapauksessa, toimi seuraavasti:

1. Varmista, että virtajohto on irrotettu pistorasiasta.
2. Asenna poimusuodatin (11a).

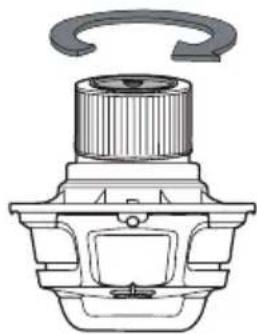

3. Lukitse poimusuodatin suodattimen kanteen (11b), kierrä kantta myötäpäivään, kunnes se lukittuu.
4. Pujota pölypussi (12) tuloaukkoon.
5. Laita moottoriosa takaisin säiliöön ja lukitse se epäkeskolukolla.
6. Kierrä imuletku kiinni säiliön letkulitäntään (8).
7. Asenna haluamasi tarvike.
8. Laita virtajohto pistorasiaan.
9. Käynnistä kuiva-/märkäimuri laittamalla virtakytkin haluamaasi asentoon.

Varoitus: Älä käytä imuria myrkyllisten, vaarallisten tai helposti syttyvien materiaalien/nesteiden imemiseen.

Huom.! ÄLÄ käytä poimusuodatinta tai pölypussia nesteiden imemiseen.

Varoitus! Varmista aina ennen huoltoa ja säätöä, että pistoke on irrotettu.

1. Irrota moottoriosa ja asenna märkäimun vaahtomuovi-suodatin (13). Pujota se varovasti suodatinkorin päälle ja varmista, että se peittää koko suodatinkorin.
2. Laita moottoriosa takaisin ja lukitse se epäkeskolukolla.
3. Kierrä imuletku kiinni säiliön letkuliitäntään (8).
4. Asenna haluamasi tarvike letkuun.
5. Liitä pistoke pistorasiaan.
6. Käynnistä imuri virtakytkimellä.
7. Säiliössä on tasovahti, joka tarkkailee nestemäärän tasoa. Moottorin kierrosluku nousee, kun säiliö on lähes täynnä. Sammuta moottori virtakytkimellä. Avaa tyhjennysaukko (7) ja poista vesi.

Huom.! Älä paina koko suulaketta pinnan alle, vaan jätä aukko, jotta ilma pääsee kulkemaan, jos imuroit suuria määriä nestettä.

Ota huomioon käytön aikana

• Varmista, että märkäimusuodatin on puhdas ja kuiva ennen märkäimun aloittamista.
• Puhdista märkäimusuodatin säännöllisesti. Irrota suodatin ja pese se käsin vedellä ja miedolla puhdistusaineella.
• Kuivata suodatin ilmavassa tilassa.
• Pyyhi säiliö ja annan sen kuivua ennen säilytystä tai kuivaimun aloittamista.
• Muista asentaa poimusuodatin, esisuodatin ja pölypussi ennen kuivaimun aloittamista.

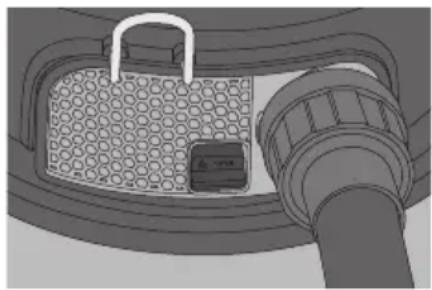

Puhallustoiminnon käyttäminen

Ruuvaa imuletku suodatinluukun liitäntään, jos käytät letkua puhaltamiseen.

Ota huomioon, että letkussa saattaa olla pölyä ja roskia, jotka saattavat lentää letkusta.

Huelto ja puhdistaminen

• Irrota pistoke pistorasiasta ennen puhdistamista tai jos et käytä laitetta pitkään aikaan.
• Puhdista kuiva-/märkäimurin ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Varmista, että kuiva-/märkäimurin kaikki osat ovat täysin kuivia, ennen kuin asetat sen säilytykseen kuivaan ja pölyttömään paikkaan lasten ulottumattomiin.

Poimusuodattimen puhdistaminen

1. Varmista, että virtajohto on irrotettu pistorasiasta.
2. Poista suodatin.
3. Harjaa tai ravistele suodatin ulkotiloissa.
4. Asenna suodatin.

Märkäimusuodattimen puhdistaminen

1. Varmista, että virtajohto on irrotettu pistorasiasta.
2. Poista suodatin.
3. Pese suodatin käsin vedellä ja miedolla astianpesuaineella ja huuhtele puhtaalla vedellä.
4. Kuivata suodatin ilmavassa tilassa. Laita suodatin paikalleen vasta, kun se on täysin kuiva.

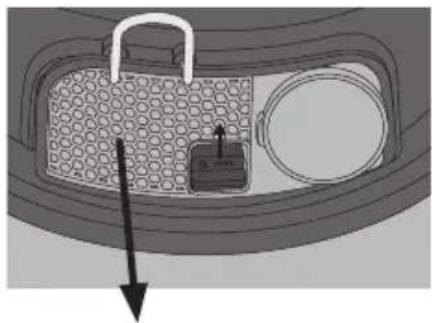

Ulospuhallussuodattimen puhdistaminen

1. Kierrä letku irti (jos se on asennettu puhallukseen).
2. Varmista, että virtajohto on irrotettu pistorasiasta.
3. Työnnä suodatinluukun lukitsinta ylöspäin (OPEN).
4. Avaa luukku.
5. Poista ulospuhallussuodatin (luukun sisäpuolella).
6. Pese ulospuhallussuodatin käsin vedellä ja miedolla astianpesuaineella ja huuhtele puhtaalla vedellä.

7. Laita ulospuhallussuodatin takaisin paikalleen.

8. Laita luukku kiinni.

9. Työnnä lukitsinta alaspäin, kunnes se lukittuu (CLOSE).

Kuiva-/märkäimuri ei käynnisty.	Varmista, että virtajohto on ehjä ja että se on liitetty kunnolla pistorasiaan.Onko pistorasiassa virtaa?Säiliö on täynnä nestettä. Tyhjennä säiliö.
Huono imuteho ja korkeat kierrosluvut.	Pölypussi on täynnä. Tyhjennä pölypussi.Säiliö on täynnä nestettä. Tyhjennä säiliö.Suulake, letku tai liitäntä on tukossa. Tarkista ja puhdista tarvittaessa.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 230 V, 50 Hz

Moottorin teho 1500 W

Koneliitäntä enintään 2180 W

Suurin kokonaisteho 3680 W

Alipaine 180 mbar

Imukapasiteetti 60 l/s

Säiliö 30 l

Virtajohto 5 m

Paino tyhjänä 10 kg

Letku ∅ 35 mm, pituus 2,5 m

Suojaluokka |

Kotelointi IPX4

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
