PRO RT18-PL - Säge Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Säbelsäge
Marke	Cocraft
Modell	PRO RT18-PL
Stromversorgung	Netzbetrieben
Leistungsaufnahme	1200 W
Hub	28 mm
Leerlaufdrehzahl	0–3000 U/min (variabel)
Sägeblatttyp	Universal (1/2 Zoll Schaft)
Schnittleistung (Holz)	255 mm
Schnittleistung (Stahl)	10 mm
Schnittleistung (Rohr)	130 mm
Gewicht	3.6 kg
Abmessungen (L x B x H)	430 x 95 x 170 mm
Werkzeugloser Sägeblattwechsel	Ja (Schnellspannfutter)
Anti-Vibrationsmechanismus	Ja
Weichgriff	Ja, mit gummierter Beschichtung
LED-Arbeitslicht	Ja, für dunkle Schnittbereiche
Sicherheitsmerkmale	Doppelisolierung, Einschaltsperre, Sägeblattschutz
Wartung	Reinigen Sie regelmäßig die Lüftungsschlitze; schmieren Sie das Getriebe regelmäßig
Verfügbarkeit von Ersatzteilen	Sägeblätter, Kohlebürsten, Spannfuttereinheit

Häufig gestellte Fragen - PRO RT18-PL Cocraft

Wie wechsle ich das Sägeblatt an meiner Cocraft PRO RT18-PL Säbelsäge?

Die Säge verfügt über ein werkzeugloses Sägeblattwechselsystem. Drehen Sie die Zwinge am Spannfutter, setzen Sie das neue Blatt mit den Zähnen nach vorne ein und lassen Sie die Zwinge los, um es zu arretieren. Stellen Sie sicher, dass die Säge vor dem Blattwechsel vom Netz getrennt ist.

Welche Materialien kann die PRO RT18-PL schneiden?

Diese Säbelsäge kann Holz (bis zu 255 mm Dicke), Stahl (bis zu 10 mm) und Rohre (bis zu 130 mm Durchmesser) schneiden. Verwenden Sie geeignete Sägeblätter für jedes Material.

Wie stelle ich die Schnittgeschwindigkeit ein?

Die Säge hat einen variablen Geschwindigkeitsauslöser. Leicht drücken für niedrige Geschwindigkeit, mehr Druck für höhere Geschwindigkeit. Die Leerlaufdrehzahl reicht von 0 bis 3000 U/min.

Ist die Säge für Abbrucharbeiten geeignet?

Ja, die PRO RT18-PL ist für Abbruch und Renovierung ausgelegt. Ihr leistungsstarker Motor und das Anti-Vibrationssystem machen sie geeignet zum Schneiden von Holz, Metall und Kunststoff während der Renovierung.

Wie reinige und warte ich die Säge?

Nach Gebrauch die Lüftungsschlitze mit einer Bürste reinigen, um Staubablagerungen zu vermeiden. Das Getriebe regelmäßig mit Fett schmieren. Kohlebürsten prüfen und bei Verschleiß ersetzen. An einem trockenen Ort aufbewahren.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieser Säge treffen?

Tragen Sie immer Schutzbrille und Handschuhe. Halten Sie Hände vom Sägeblatt fern. Verwenden Sie die Einschaltsperre, um versehentliches Starten zu verhindern. Ziehen Sie den Stecker bei Nichtgebrauch oder während des Sägeblattwechsels.

Kann ich die Säge für bündiges Schneiden verwenden?

Ja, die Säge hat eine Fähigkeit zum bündigen Schneiden durch Entfernen des Sägeblattadapters. Dies ermöglicht das Schneiden direkt an Wänden oder Böden.

Wie lange ist die Garantiezeit für Cocraft-Werkzeuge?

Cocraft-Werkzeuge haben in der Regel eine 2-jährige Garantie gegen Herstellungsfehler. Bewahren Sie Ihren Kassenbon auf und registrieren Sie das Produkt für den Garantieservice.

Wo finde ich Ersatzsägeblätter?

Ersatzsägeblätter sind in Clas Ohlson-Filialen und online erhältlich. Verwenden Sie Blätter mit einem 1/2-Zoll-Universalschaft, der mit den meisten Säbelsägen kompatibel ist.

Wie verwende ich das LED-Licht an der Säge?

Das LED-Arbeitslicht leuchtet automatisch auf, wenn der Auslöser gedrückt wird. Es verbessert die Sichtbarkeit in dunklen oder engen Räumen. Kein separater Schalter erforderlich.

BEDIENUNGSANLEITUNG PRO RT18-PL Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Reciprocating Saw

Art.no 41-1243 Modell CSR18H.2

Art.Nr. 41-1243 Modell CSR18H.2

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.
b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.
c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.
d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.
e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.
f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangvorrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.
d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs
a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.
b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.
c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.
d) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.
e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Sicherheitshinweise – Säbelsäge

Wichtig! Vor Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

a) Hände und Finger vom Sägeblatt und anderen beweglichen Teilen fernhalten. Niemals unter dem Werkstück aufhalten. Das Sägeblatt oder die Hand können sich außer Sichtweite befinden.
b) Sicherstellen, dass sich keine Wasser- oder Stromleitungen in Wand oder Decke befinden, wo gesägt wird. Sämtliche Sicherungen herausnehmen und alle Schalter ausschalten, die mit den Stromleitungen in Verbindung stehen könnten. Nur die Kunststoffteile der Säbelsäge anfassen. Kein Metallteil anfassen, wenn die Säge an einer Stelle verwendet wird, wo möglicherweise verdeckte Stromleitungen vorhanden sind.
c) Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht gebrochen werden oder einen Rückschlag verursachen.
d) Vor Beginn des Sägens den Motor starten und diesen mit voller Drehzahl laufen lassen.
e) Vor Beginn des Sägens kleine Werkstücke mit Zwinge, Schraubstock usw. fixieren.
f) Vor Beginn des Sägens sicherstellen, dass alle Einstellungen korrekt sind und dass das Sägeblatt fest in der Halterung sitzt.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.
d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.

j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen, um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 ± 5 °C).
m) Bei der Abgabe des Akku an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.
p) Den Akku außer Reichweite von Kindern halten.
q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Immer Atemschutz tragen.

max 50 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Nur zu Benutzung im Innenbereich geeignet.

Das Gerät vor Regen, Wasser oder andere Flüssigkeiten schützen.

Produktbeschreibung

1. Sägeblatt
2. Fußplatte
3. Schnellspanner für das Sägeblatt
4. LED-Beleuchtung
5. Drehknopf zur Einstellung der Pendelbewegung
6. Sperrhebel für den Stromschalter
7. Stromschalter
8. Batterieanschluss

Einbau/Wechsel des Sägeblatts

Hinweis: Vor Einbau/Wechsel des Sägeblatts, Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

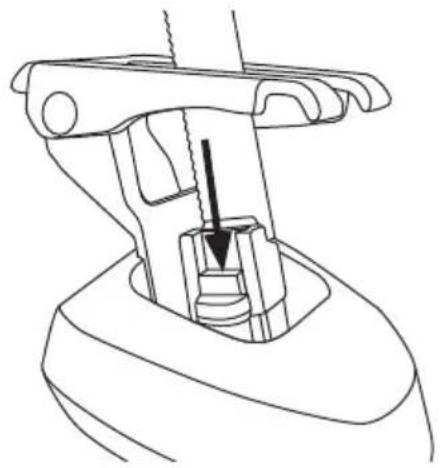

1. Die Schnellhalterung wie auf dem Bild angezeigt nach unten drücken und das Sägeblatt komplett in die Aufnahme schieben.

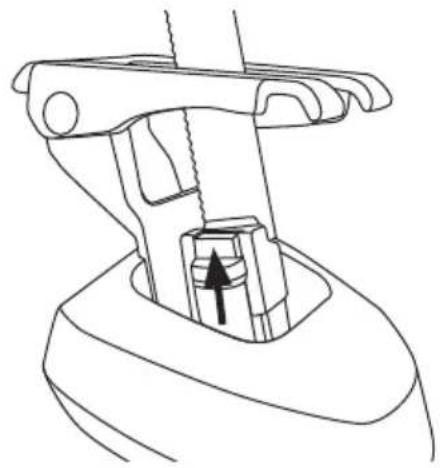

2. Bei manchen Arbeitsmomenten kann das Sägeblatt mit den Zähnen nach oben eingebaut werden.

Warnung! Sicherstellen, dass die Pendelungssteuerung auf Position 0 steht, wenn das Sägeblatt mit den Zähnen nach oben montiert wird.

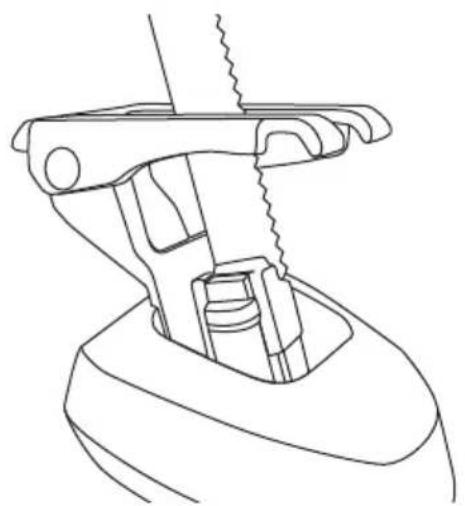

1. Die Schnellhalterung loslassen und sicherstellen, dass sie komplett zurückgefedert ist.

Einstellung des Pendelhubs

Über die verstellbare Pendelbewegung kann der Sägevorgang an das jeweilige Material angepasst werden. Den Drehknopf (5) auf die gewünschte Position drehen.

• Position 0: Blech, Stahl, harter Kunststoff oder Gummi (keine Pendelbewegung)
• Position I: Nicht eisenhaltiges Metall, Hartholz, harter Kunststoff
• Position II: Holz
• Position III: Holz (größte Pendelbewegung und höchster Materialabtrag)

Akku und Ladegerät

Hinweis: Akku und Ladegerät separat erhältlich.

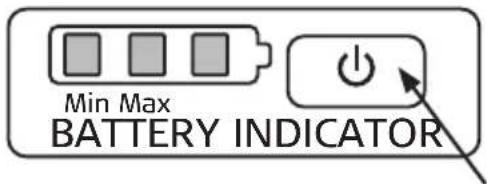

Ladestandsanzeige am Akku

Hinweis: Die Ladestandsanzeige bieten eine grobe Darstellung des Akkustands, wobei die Prozentzahlen als ungefähre Daten zu sehen sind.

1. Die Taste rechts von der Ladestandsanzeige drücken, um den Ladestatus anzuzeigen.
2. Bei vollständig geladenem Akku (100 %) leuchten alle drei LEDs. Bei einem Ladestatus von ca. 80 % leuchten zwei LEDs. Bei einem Ladestatus von ca. 25 % leuchtet nur eine LED. Leuchtet keine LED ist der Akku leer und muss geladen werden.

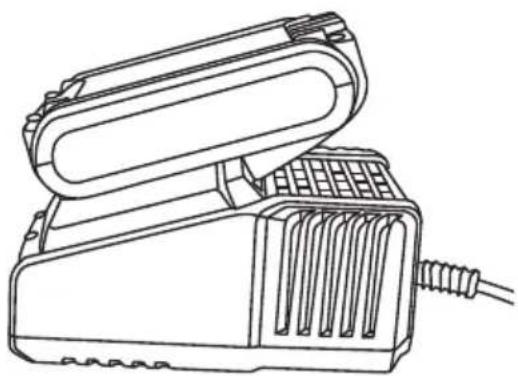

Ladevorgang

Lade-Temperaturbereich 5–40 °C.

1. Das Ladegerät an eine Steckdose anschließen. Die grüne Leuchtdiode leuchtet auf.
2. Den Akku in das Ladegerät stecken. Die grüne LED erlischt und die rote LED leuchtet während des Ladevorgangs ununterbrochen.
3. Ist der Akku vollständig geladen, leuchtet die grüne LED.
4. Wenn der Akku vollständig geladen ist, das Ladegerät vom Akku-Schrauber und dann von der Steckdose trennen.

• Ladedauer ca. 40 min.
- Der Akku kann beim Laden etwas warm werden. Dies ist vollkommen normal.
- Ladegerät und Akku funktionieren am besten bei normaler Zimmertemperatur. Nicht in direktem Sonnenlicht oder bei kälteren Temperaturen laden. Temperaturbereich zum Laden: 5 bis 40 °C.
- Ist der Akku entladen, schaltet die Elektronik im Akku die Maschine automatisch ab.
- Bei längerer Verwahrung (über Monate) muss der Akku geladen sein.

Fehleranzeige beim Laden

• Die rote LED blinkt: Akku defekt, Akku austauschen.
• Die grüne Leuchtdiode blinkt: Der Akku ist zu warm oder zu kalt zum Aufladen. Den Akku auf Zimmertemperatur abkühlen/aufwärmen lassen, bevor er geladen wird.

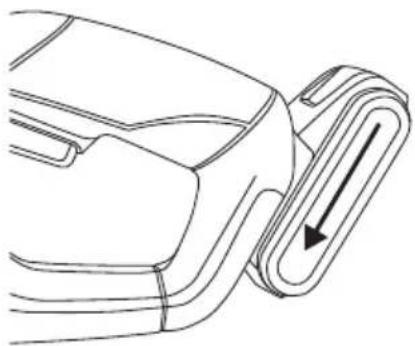

Den Akku aus dem Gerät nehmen

1. Den Sperrhebel für den Stromschalter (6) nach links schieben, sodass der Schalter (7) verriegelt ist. So wird verhindert, dass das Gerät beim Auswechseln des Akkus unabsichtlich eingeschaltet wird.

2. Den Akku in seine Halterung schieben.

3. Wenn der Akku geladen werden muss, die Sperre (4) herunterdrücken und den Akku aus der Halterung nehmen.

- Start: Den Sperrhebel (6) nach rechts schieben, um den Stromschalter (7) zu entriegeln. Die Geschwindigkeit wird geregelt, indem der Stromschalter unterschiedlich tief heruntergedrückt wird.

- Stopp: Den Ein-/Ausschalter loslassen.

Bedienung

- Vor Beginn der Arbeit das Sägeblatt auf festen Sitz überprüfen.

- Bei Bedarf das zu sägende Werkstück mit Zwinge usw. fixieren, damit sich das Sägeblatt bewegt und nicht das Werkstück (gilt besonders für kleinere, leichte Werkstücke).

• Den Sägeschnitt markieren.

• Die Fußplatte am Werkstück anliegend platzieren.

- Die Säge stabil in passendem Arbeitsabstand halten und sicherstellen, dass das Sägeblatt beim Start nicht am Werkstück anliegt.

- Zum Start der Säge den Ein-/Ausschalter eindrücken.

- Das Sägeblatt vorsichtig an das Werkstück heranführen. Die Säge nicht überbelasten und in ihrem eigenen Takt arbeiten lassen. Die Arbeit soll durch das Sägeblatt und nicht durch hartes Aufdrücken erfolgen.

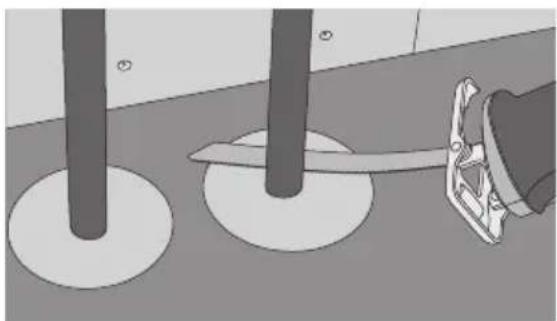

Sägen parallel zur Arbeitsfläche

Tipp: Bei Verwendung eines flexiblen Bimetall-Sägeblattes kann parallel zur Fläche mit gebogenem Blatt gesägt werden, so können z. B. aus der Wand herausragende Rohre direkt abgesägt werden.

1. Das Sägeblatt parallel zur Wand anlegen und die Maschine so anwinkeln, dass die Seiten-kante der Fußplatte an der Wand anliegt.

2. Zur Vermeidung von Schäden an der Fläche ein dünnes Plättchen aus z. B. harten Kunststoff zwischen Blatt und Oberfläche legen und vorsichtig sägen.

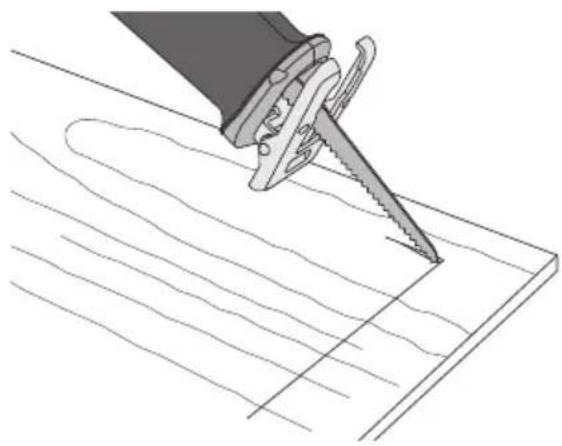

1. Den Sägeschnitt markieren.
2. Die Spitze des Sägeblattes an der Linie platzieren, die den Sägeschnitt kreuzt.
3. Die Säge anwinkeln, bis die Fußplatte das Werk-stück berührt und das Sägeblatt frei geht.
4. Die Säge starten und den Motor hochfahren lassen.
5. Die Säge langsam nach oben heben, sodass das Blatt auf die markierte Schnittlinie trifft.
6. Weiter nach oben anwinkeln, bis die Säge rechtwinklig zum Werkstück liegt und dann zur nächsten Ecke sägen.

Zur Vermeidung ernsthafter Schäden darf das Sägeblatt nicht das Werkstück berühren, ehe die Säge nicht die eingestellte maximale Drehzahl erreicht hat.

Sägen in Metall

Ein scharfes, für Metall bestimmtes Sägeblatt verwenden. Während des Sägens von Metall Schneidöl* zum Kühlen und Schmieren verwenden. Die Säge nicht überbelasten und in ihrem eigenen Takt arbeiten lassen.

* Unterschiedliche Materialien erfordern unterschiedliche Schmier-/Kühlmittel.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter loslassen und ein paar Sekunden warten, sodass das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Die Maschine vor erneuter Benutzung abkühlen lassen. Das Gerät nicht für längere Zeit direkter Sonneneinstrahlung aussetzen. Dies kann den Überhitzungsschutz auslösen lassen.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
- Bei längerer Nichtbenutzung das Gerät mit vollständig geladenem Akku aufbewahren.
- Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhren oder abkühlen lassen.Ein-/Ausschalter defekt. Den Kundenservice kontaktieren.
Das Gerätschaltet ausoder läuft nur langsam.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhren oder abkühlen lassen.Wenn das Problem bestehen bleibt, sicherstellen, dass das Gerät nicht überbeansprucht wird. Die Belastung verringern.Sicherstellen, dass die Arbeitsaufgabe für das Gerät geeignet ist.
Der Akku wirdnicht geladen.	Sicherstellen, dass das Ladegerät korrekt an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.Sicherstellen, dass das der Akku unbeschädigt ist und korrekt an das Ladegerät angeschlossen ist.Sicherstellen, dass der Akku nicht defekt oder zu warm/kalt ist. Siehe Abschnitt Fehleranzeige beim Laden weiter oben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Schnitttiefe In Holz 177 mm, Rohren 76 mm, Stahl 12 mm

Verstellbare Pendelbewegung 4 Stufen

Beleuchtung LED

Schallpegel LpA: 72,2 dB(A) (Unsicherheit KpA: 3 dB(A))

LwA: 83,2 dB(A) (Unsicherheit KwA: 3 dB(A))

Gehörschutz tragen, wenn

der Geräuschpegel folgenden

Wert übersteigt 80 dB(A)

Schwingungsemissionswert Holz a _h 4,19 m/s ^2 , K: 1,5 m/s ^2

Schwingungsemissionswert Metall a_h 8,80 m/s ^2 , K: 1,5 m/s ^2

Gewicht 2,5 kg (inkl. 2,0-Ah-Akku)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
