PRO RT18-PL - Saha Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Käsisaha
Merkki	Cocraft
Malli	PRO RT18-PL
Virtalähde	Johdollinen sähkö
Tehonkulutus	1200 W
Iskunpituus	28 mm
Kuormittamaton nopeus	0–3000 rpm (Vaihtuva nopeus)
Terän tyyppi	Yleiskäyttöinen (1/2 tuuman kanta)
Leikkauskapasiteetti (puu)	255 mm
Leikkauskapasiteetti (teräs)	10 mm
Leikkauskapasiteetti (putki)	130 mm
Paino	3,6 kg
Mitat (P x L x K)	430 x 95 x 170 mm
Työkaluvaihto terä	Kyllä (Pikakiinnitysistukka)
Tärinänvaimennusmekanismi	Kyllä
Pehmeä ote kahva	Kyllä, kumipinnoitettu
LED-työvalo	Kyllä, pimeitä leikkausalueita varten
Turvaominaisuudet	Kaksoiseristys, lukituskytkin, teränsuojus
Huolto	Puhdista ilma-aukot säännöllisesti; voitele vaihdelaatikko ajoittain
Varaosien saatavuus	Terät, hiiliharjat, istukkakokoonpano

Usein kysytyt kysymykset - PRO RT18-PL Cocraft

Kuinka vaihdan terän Cocraft PRO RT18-PL -käsisahaan?

Sahassa on työkaluvaihto -järjestelmä. Kierrä istukan kaulusta, aseta uusi terä etuhampaat eteenpäin ja vapauta kaulus lukitaksesi sen. Varmista aina, että saha on irrotettu pistorasiasta ennen terän vaihtoa.

Mitä materiaaleja PRO RT18-PL leikkaa?

Tämä käsisaha leikkaa puuta (enintään 255 mm paksuus), terästä (enintään 10 mm) ja putkia (enintään 130 mm halkaisija). Käytä sopivia teriä kullekin materiaalille.

Kuinka säädän leikkausnopeutta?

Sahassa on vaihtuvanopeuksinen liipaisin. Paina kevyesti hidasta nopeutta varten ja lisää painetta nopeuden nostamiseksi. Kuormittamaton nopeus vaihtelee välillä 0–3000 rpm.

Soveltuuko saha purkutöihin?

Kyllä, PRO RT18-PL on suunniteltu purku- ja remontointitöihin. Sen tehokas moottori ja tärinänvaimennusjärjestelmä tekevät siitä sopivan puun, metallin ja muovin leikkaamiseen remontin aikana.

Kuinka puhdistan ja huollan sahani?

Käytön jälkeen puhdista ilma-aukot harjalla estääksesi pölyn kertymisen. Voitele vaihdelaatikko ajoittain rasvalla. Tarkista hiiliharjat ja vaihda, kun ne ovat kuluneet. Säilytä kuivassa paikassa.

Mitä turvatoimia minun tulee noudattaa käyttäessäni tätä sahia?

Käytä aina suojalaseja ja käsineitä. Pidä kädet poissa terästä. Käytä lukituskytkintä estääksesi tahattoman käynnistyksen. Irrota pistorasiasta, kun et käytä tai vaihda terää.

Voiko sahalla tehdä tasoleikkauksia?

Kyllä, sahassa on tasoleikkausominaisuus poistamalla teräadapteri. Tämä mahdollistaa leikkaamisen suoraan seinää tai lattiaa vasten.

Mikä on Cocraft-työkalujen takuuaika?

Cocraft-työkaluilla on yleensä 2 vuoden takuu valmistusvirheitä vastaan. Säilytä kuitti ja rekisteröi tuote takuupalvelua varten.

Mistä löydän varaosateriä?

Varaosateriä on saatavana Clas Ohlson -myymälöistä ja verkkokaupasta. Käytä teriä, joissa on 1/2 tuuman yleiskanta, sopii useimpiin käsisahoihin.

Kuinka käytän sahan LED-valoa?

LED-työvalo syttyy automaattisesti, kun liipaisinta painetaan. Se parantaa näkyvyyttä pimeissä tai ahtaissa tiloissa. Erillistä kytkintä ei tarvita.

KÄYTTÖOHJE PRO RT18-PL Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun. Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.
b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään väääräntyyppisen akun lataukseen.
c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
d) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
e) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kontaktia hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Turvallisuusohjeet - puukkosaha

Tärkeää! Irrota akku laitteesta aina ennen säätöä ja huoltoa.

a) Pidä kädet ja sormet kaukana sahanterästä ja muista liikkuvista osista. Älä kurota sahattavan materiaalin alle. Terä tai käsi voi olla näkymättömissä.
b) Varmista, että poraus-/ruuvauskohdassa ei ole sähkö- tai vesijohtoja. Poista kaikki sulakkeet ja sammuta kaikki virtakytkimet, jotka saattavat olla yhteydessä sähköjohtoihin. Pidä kiinni ainoastaan sahan muoviosista. Älä kosketa sahan metalliosia, kun sahaat kohteita, joissa voi olla piilossa olevia sähköjohtoja.

c) Älä käytä tylsiä tai viallisia sahanteriä. Taittuneet terät voivat katketa helposti tai aiheuttaa takapotkun.
d) Käynnistä saha ja odota, kunnes se saavuttaa täydet kierrosluvut.
e) Kiinnitä pienet työkappaleet esim. ruuvipuristimella ennen sahaamisen aloittamista.
f) Tarkasta, että säädöt ja teränkiinnitys ovat kunnossa ennen kuin aloitat sahauksen.

Akkuja koskevia turvallisuusohjeita

a) Älä yritä avata, purkaa, muuttaa tai vahingoittaa akkua.
b) Älä oikosulje akkua. Älä säilytä akkua paikassa, jossa se voi joutua kosketuksiin muiden akkujen tai jännitteisten esineiden kanssa. Kun akkua ei käytetä, huolehdi siitä, että se ei joudu kosketuksiin metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen ja ruuvien kanssa. Nämä esineet saattavat muodostaa kontaktin akun napojen välillä, mikä voi aiheuttaa oikosulun, joka voi johtaa palovammoihin tai tulipaloon.
c) Älä altista akkua kuumuudelle tai avotulelle. Älä säilytä akkua auringonvalossa.
d) Älä altista akkua kolhuille tai iskuille.
e) Jos akku vuotaa, huolehdi, että neste ei joudu kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele nesteelle altistunut alue runsaalla vedellä ja hakeudu lääkäriin.
f) Jos akku tai sen osia on nielty, hakeudu välittömästi lääkäriin.
g) Pidä akku puhtaana ja kuivana.
h) Puhdista akku kuivalla ja puhtaalla liinalla.
i) Akku tulee ladata ennen käyttöä. Noudata aina tämän käyttöohjeen latausohjeita.
j) Älä jätä akkua liian pitkäksi aikaa lataukseen.
k) Jos akku on ollut pitkään käyttämättä, se saavuttaa täyden kapasiteetin vasta kun se on ladattu ja tyhjennetty useita kertoja.
I) Akun kapasiteetti on paras, kun sitä käytetään huoneenlämmössä (20 ± 5 °C).
m) Kun viet akun kierrätykseen, pidä se erillään erityyppisistä akuista.
n) Lataa akkua vain mukana tulevalla laturilla. Käytän akun lataukseen vain sille soveltuvaa laturia. Vääräntyyppisen laturin käyttäminen saattaa johtaa tulipaloon.
o) Älä käytä akkua, joka on tarkoitettu muille, kuin tässä käyttöohjeessa mainituille työkaluille.
p) Pidä akku poissa lasten ulottuvilta.
q) Säästä kaikki työkalujen mukana tulevat ohjeet ja asiakirjat.
r) Poista akku työkalusta, kun et käytä sitä.
s) Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Akkua ja laturia koskevia turvallisuusohjeita

• Älä yritä avata akkua.
• Älä koskaan säilytä akkua suorassa auringonvalossa tai yli 40 °C:n lämpötiloissa.
• Akun latauksen sallittu lämpötila-alue on 5...40 °C.
• Älä altista akkua tai sen laturia vedelle.

Tärinä

• Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla, tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkäkäyttöinen käsityökalu ei ole kytkettynä, tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Käytä aina hengityssuojainta.

max 50 °C

Pidä akku loitolla kuumista paikoista, kuten auringonvalosta ja tulesta sekä vedestä ja kosteudesta. Räjähdysvaara.

Vain sisäkäyttöön.

Älä altista laitetta sateelle, vedelle tai muulle nesteelle.

Tuotteen kuvaus

1. Sahanterä
2. Jalkalevy
3. Sahanterän pikakiinnitys
4. LED-valo
5. Heiluriliikkeen valitsin
6. Virtakytkimen lukitsin
7. Virtakytkin
8. Akkuliitäntä

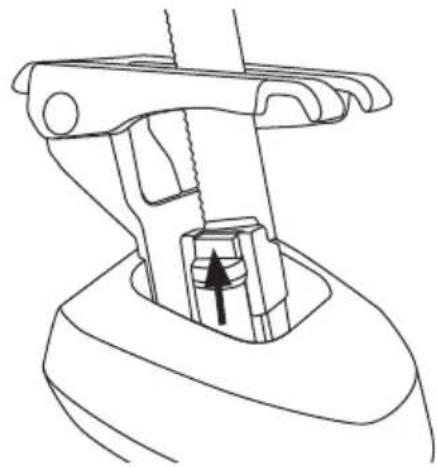

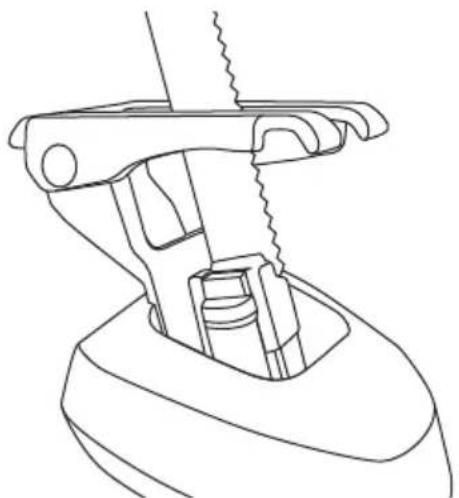

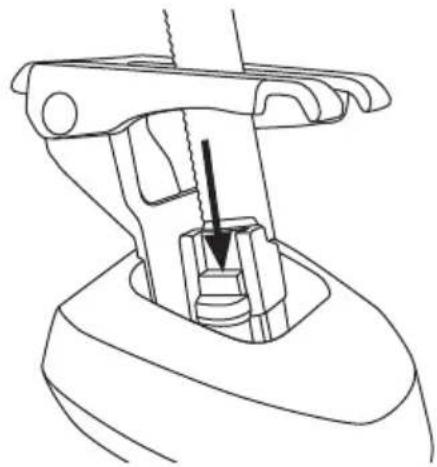

Sahanterän asennus ja vaihtaminen

Huom.! Irrota akku laitteesta aina ennen laitteen säätöä ja huoltoa ja sahanterän asennusta/vaihtoa.

1. Paina pikakiinnike kuvan osoittamalla tavalla ja työnnä sahanterä kokonaan kiinnikkeeseen.

1. Päästä pikakiinnike ja varmista, että se on palautunut täysin.

2. Jotkin työt saattavat vaatia, että sahanterä asennetaan niin, että sen hampaat osoittavat ylöspäin. Varoitus! Varmista, että heiluriliikkeen valitsin on asennossa 0, jos sahanterä on asennettu hampaat ylöspäin.

Heiluriliikkeen säätäminen

Heiluriliikettä voidaan säätää sahattavan materiaalin mukaan. Kierrä valitsin (5) sopivaan asentoon.

• Kohta 0: Pelti, teräs, kova muovi tai kumi (ei heiluriliikettä)
• Kohta I: Rautaa sisältämättömät metallit, kova puu tai kova muovi
• Kohta II: Puu
• Kohta III: Puu (isoin heiluriliike takaa tehokkaimman sahauksen)

Akku ja laturi

Huom.! Akku ja laturi myydään erikseen.

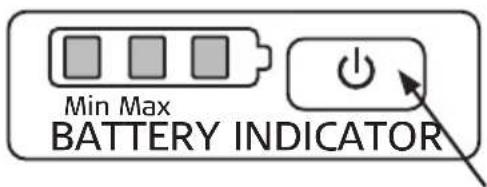

Akun varaustason ilmaisin

Huom.! Ilmaisin kertoo akun suuntaa antavan lataustilan, alla olevat prosenttiluvut ovat viitteellisiä lukuja.

1. Katso akun varaustaso painamalla ilmaisimen oikealla puolella olevaa painiketta.
2. Akun latauksen ollessa 100 % kaikki kolme merkkivaloa palavat. Akun varauksen ollessa noin 90 % kaksi merkkivaloa palaa. Akun varauksen ollessa noin 25 % yksi merkkivalo palaa. Kun akku on täysin tyhjä, yksikään merkkivalo ei pala, ja akku tulee ladata.

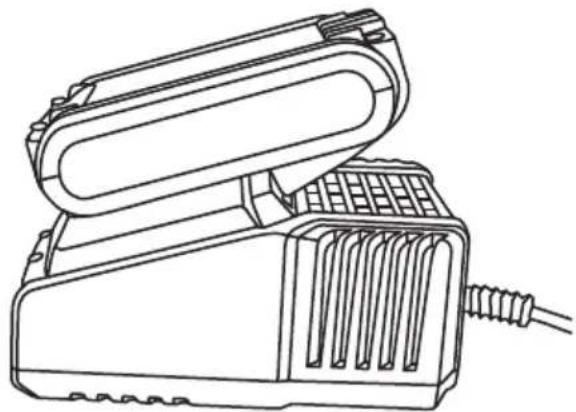

Lataaminen

Latauslämpötila 5–40 °C.

1. Liitä laturin pistoke verkkopistorasiaan. Vihreä merkkivalo syttyy.
2. Aseta akku laturiin. Vihreä merkkivalo sammuu ja punainen merkkivalo palaalatauksen aikana.
3. Kun akku on täynnä, vihreä merkkivalo palaa vilkkumatta.
4. Irrota akku laturista ja laturin virtajohdon pistoke pistorasiasta, kun akku on täynnä.

• Latausaika on noin 40 minuuttia.
- Akku voi kuumentua hieman latauksen aikana. Tämä on täysin normaalia.
- Laturi ja akku toimivat parhaiten normaalissa huonelämpötilassa. Älä lataa akkua suorassa auringonvalossa tai alhaisessa lämpötilassa. Akun latauslämpötila on 5–40 °C.
- Kun akku on tyhjä, akun elektroniikka sammuttaa puukkosahan automaattisesti.
- Lataa akku, jos puukkosaha on pitkään (kuukausia) käyttämättä.

Latausvirheen merkkivalot

• Punainen merkkivalo vilkkuu: viallinen akku, vaihda akku.
• Vihreä merkkivalo vilkkuu: Akku on liian kuuma tai kylmä latausta varten. Odota, kunnes akku on saavuttanut huonelämpötilan.

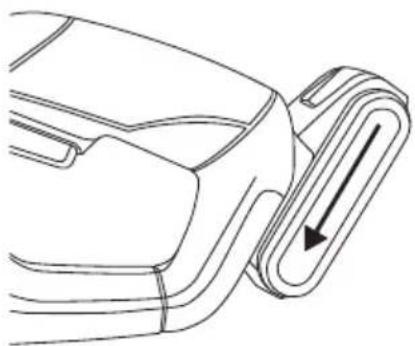

Akun asettaminen/poistaminen

1. Työnnä virtakytkimen lukitsinta (6) vasemmalle, jotta virtakytkin (7) lukittuu. Näin estetään, että puukkosaha ei käynnisty vahingossa, kun akku laitetaan paikalleen.
2. Paina akku kokonaan kiinnikkeeseen.
3. Paina akun lukitus (4) alas ja vedä akku pois kiinnikkeestä, kun se tulee ladata.

Käynnistys ja sammutus

• Käynnistys: Poista virtakytkimen (7) lukitus työntämällä lukitsinta (6) oikealle. Nopeutta säädetään virtakytkintä painamalla.
• Sammutus: Päästä virtakytkin.

Käyttö

• Tarkasta ennen sahaamista, että sahanterä on kunnolla kiinni.
• Kiinnitä sahattava materiaali tarvittaessa puristimilla tai vastaavilla, jotta sahanterä liikkuisi materiaalin sijasta (koskee erityisesti pieniä ja kevyitä kappaleita).
  • Merkitse sahauslinja.
• Säädä jalkalevy niin, että se nojaa työkappaletta vasten.
• Pidä sahasta kunnolla kiinni sopivalla etäisyydellä työkappaleesta. Varmista, että terä ei kosketa työkappaleeseen käynnistysvaiheessa.
• Paina virtakytkintä kävnnistääksesi sahan.
• Vie sahanterä varoen työkappaleeseen. Älä ylikuormita sahaa, anna sen sahata omaan tahtiin. Sahanterä tekee työn, ei liioiteltu painaminen.

Sahaaminen työstettävän pinnan mukaisesti

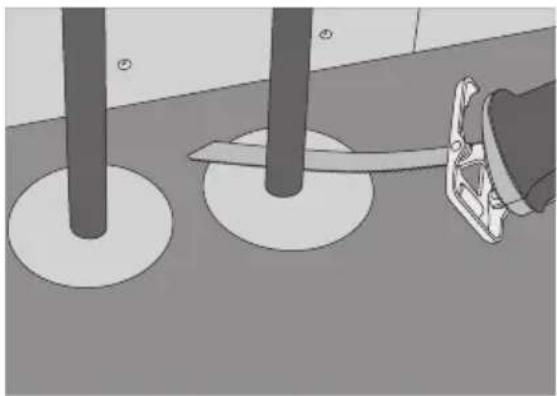

Vinkki! Joustavan bimetallisahanterän avulla voidaan sahata työkappaleen pinnan suuntaisesti terää taivuttamalla. Työtapa sopii esim. seinästä ulos tulevan putken sahaamiseen.

1. Paina sahanterä tasaisesti seinää vasten ja käännä konetta niin, että kiinnityslaipan sivureuna nojaa seinää vasten.
2. Sahaa varovasti välikappaleen, esim. ohuen kovamuovin avulla, niin, ettei pinta vahingoitu.

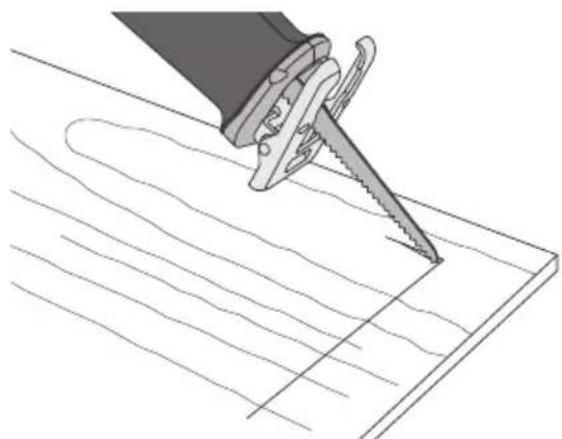

1. Merkitse sahauslinja.
2. Aseta sahanterän kärki kohti linjaa, joka risteää sahauslinian kanssa.
3. Taivuta sahaa kunnes jalkalevy koskettaa tvökappaletta ja sahanterä liikkuu vapaasti.
4. Käynnistä ja odota, kunnes saha saavuttaa tävdet kierrosluvut.
5. Taita sahaa varovasti niin, että terä osuu merkittyvn sahausliniaan.
6. Jatka sahan taittamista kunnes se on suorassa kulmassa työkappaleeseen nähden. Sahaa seuraavaan kulmaan.

Älä anna sahanterän koskettaa työkappaletta ennen kuin saha on saavuttanut täydet kierrokset, tai seurauksena saattaa olla vakava onnettomuus.

Metallin sahaaminen

Käytä ainoastaan metallille soveltuvia sahanteriä. Käytä jäähdytykseen ja voiteluun leikkausöljyä*. Älä ylikuormita sahaa, anna sen sahata omaan tahtiin.

* Eri materiaalit vaativat eri voitelu-/jäähdytysaineita.

Ylikuormitus ja suojaus

Puukkosahassa ja akussa on useita suojia, jotka lisäävät turvallisuutta.

• Ylikuormitussuoja sammuttaa koneen/akun lyhytaikaisen ylikuormituksen sattuessa. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että konetta ei ole kuormitettu, ja käynnistä se uudelleen. Koneen pitäisi nyt toimia normaalisti.
• Ylikuumenemissuoja voi sammuttaa koneen/akun pitkäaikaisen ylikuormituksen vuoksi. Ylikuumenemissuoja palautuu automaattisesti, mutta koneen voi käynnistää vasta, kun sen lämpötila on laskenut riittävästi. Anna puukkosahan jäähtyä ennen työn jatkamista. Vältä puukkosahan altistamista auringonvalolle pitkäksi ajaksi. Se voi johtaa ylikuumenemissuojan laukeamiseen.
• Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa koneen automaattisesti, jonka jälkeen akku pitää ladata.

Huelto ja ylläpito

• Varmista, että moottorin ilma-aukkoihin ei kerry likaa tms.
• Puhdista saha kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Jos sahaa ei käytetä pitkään aikaan, lataa akku täyteen ennen kuin asetat sahan säilytykseen.
• Säilytä sahaa kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Puukkosaha ei käynnisty.	Akku on tyhjä. Lataa akku.Ylikuormitus- tai ylikuumenemissuoja on lauennut. Anna puukkosahan jäähtyä hetken ennen kuin jatkat työskentelyä.Virtakytkin on viallinen. Ota yhteys asiakaspalveluun.
Puukkosaha sammuu tai se käy liian hitaasti.	Akku on tyhjä. Lataa akku.Ylikuormitus- tai ylikuumenemissuoja on lauennut. Anna puukkosahan jäähtyä hetken ennen kuin jatkat työskentelyä.Jos ongelma jatkuu, varmista että puukkosahaa ei ylikuormiteta. Vähennä kuormitusta.Onko työtehtävä sopiva puukkosahan kapasiteetille?
Akku ei lataudu.	Varmista, että laturi on liitetty kunnolla pistorasiaan.Varmista, että pistorasiassa on virtaa.Varmista, että akku on ehjä ja että se on liitetty kunnolla laturiin.Varmista, että akku on ehjä ja että se ei ole liian kuuma/kylmä.Katso kappale Latausvirheen merkkivalot.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Kierrosluku 0–2900 kierr./min

Iskun pituus 22 mm

Sahauskapasiteetti Puu 177 mm, putket 76 mm, teräs 12 mm

Säädettävä heiluriliike 4-portainen

Valaisin LED

Melutaso LpA: 72,2 dB(A) (epätarkkuus KpA: 3 dB(A)

LwA: 83,2 dB(A) (epätarkkuus KwA: 3 dB(A)

Käytä kuulosuojainta

melutason ylittäessä 80 dB(A)

Tärinäarvo puu a h 4,19 m/s², K: 1,5 m/s²

Tärinäarvo metalli a h 8,80 m/s², K: 1,5 m/s²

Paino 2,5 kg (2,0 Ah:n akun kanssa)

Säbelsäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
