Produkttyp	Handtachometer PT99
Marke	Wachendorff
Modell	PT99
Messprinzip	Berührungslos mittels rotem LED-Lichtstrahl und Reflexionsband
Messbereich	5 bis 99.000 U/min
Genauigkeit	+/-0,01 % der Anzeige oder +/- 1 Digit
Auflösung	0,001 bis 1 U/min
Anzeige	5-stellige numerische LCD (13 mm hoch) und 5-stellige alphanumerische LCD (7 mm hoch)
Lichtquelle	Rote LED (kein Laser)
Maximaler Messabstand	91,44 cm (36 Zoll)
Maximaler Messwinkel	30°
Speicher	Maximal- und Minimalwertspeicher
Stromversorgung	2 x 1,5V AA Alkaline-Batterien
Batterielebensdauer	Ca. 60 Stunden typisch
Gehäuse	Stabiles Kunststoffgehäuse mit gummierter Seite
Abmessungen (B x H x T)	61 mm x 175 mm x 41 mm
Gewicht	Ca. 210 g
Umgebungstemperatur	+5 °C bis +40 °C
Relative Luftfeuchte	Bis 80 %
Sicherheitshinweise	Vermeiden Sie direkten Kontakt mit dem LED-Strahl; nicht auf Personen oder Tiere richten; Bedienungsanleitung lesen
Wartung	Batteriewechsel bei schwachem Batteriesymbol; Reinigung mit trockenem Tuch
Zubehör (optional)	Nylon Tragetasche (PLTCC100), Reflexband (REFTAPE0), wasserfestes Reflexband (REFTAPE1)

Häufig gestellte Fragen - PT99 Wachendorff

Wie schalte ich den Handtachometer PT99 ein?

Drücken und halten Sie den Startknopf (unten am Gerät) für etwa 1 Sekunde, bis die Anzeige erscheint. Das Gerät schaltet sich automatisch nach 90 Sekunden Inaktivität aus, sofern nicht der Dauerbetrieb arretiert ist.

Wie führe ich eine Drehzahlmessung durch?

Bringen Sie ein Reflexionsband auf der rotierenden Welle an. Richten Sie den roten LED-Strahl auf das Band. Der Messabstand kann bis zu 91,44 cm betragen, der Winkel bis zu 30°. Drücken Sie den Startknopf, um die Messung zu beginnen. Der aktuelle Wert wird auf dem LCD angezeigt.

Was bedeutet das Symbol für niedrigen Batteriestand?

Das Batteriesymbol (leere Batterie) leuchtet auf, wenn die Spannung niedrig ist. Wechseln Sie dann beide Batterien (AA 1,5V Alkaline) aus. Achten Sie darauf, dass beide Batterien in die gleiche Richtung zeigen.

Wie kann ich den Maximal- und Minimalwert anzeigen?

Drücken Sie während der Messung die Taste 'Max' (Aufwärtsknopf) für den Maximalwert und die Taste 'Min' (Abwärtsknopf) für den Minimalwert. Im Dauerbetrieb (arretiert) können Sie die Werte durch Drücken der Start-/Rückstelltaste zurücksetzen.

Was ist der Dauerbetrieb (Arretierung) und wie aktiviere ich ihn?

Der Dauerbetrieb ermöglicht kontinuierliches Messen ohne Gedrückthalten der Starttaste. Drücken Sie den Startknopf und dann den Menüknopf, bis das Schlosssymbol erscheint. Das Gerät bleibt dann dauerhaft eingeschaltet. Zum Deaktivieren wiederholen Sie den Vorgang.

Kann ich den Dezimalpunkt selbst einstellen?

Ja. Schalten Sie das Gerät ein, drücken Sie den Menüknopf, um ins Setup zu gelangen. Wählen Sie mit den Pfeiltasten die gewünschte Position des Dezimalpunkts. Verlassen Sie das Setup durch erneutes Drücken des Menüknopfs. Die Einstellung wird gespeichert.

Welche Genauigkeit hat der PT99?

Die Genauigkeit beträgt +/-0,01 % der Anzeige oder +/- 1 Digit. Die Auflösung reicht von 0,001 bis 1 U/min, abhängig vom Messwert.

Ist der LED-Strahl gefährlich?

Der PT99 verwendet eine rote LED (kein Laser). Vermeiden Sie den direkten Kontakt des Strahls mit den Augen. Richten Sie ihn nicht auf Personen oder Tiere. Der Einsatz optischer Geräte (z.B. Brille) kann die Gefährdung erhöhen.

Welches Zubehör ist für den PT99 erhältlich?

Folgendes Zubehör ist optional: Nylon Tragetasche (Bestell-Nr. PLTCC100), Reflexband (REFTAPE0) und wasserfestes Reflexband (REFTAPE1). Diese erleichtern den Transport und die Messung.

Wie reinige ich den Handtachometer?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese das Gerät beschädigen könnten. Achten Sie darauf, dass keine Feuchtigkeit in das Batteriefach gelangt.

BEDIENUNGSANLEITUNG PT99 Wachendorff

Betriebsanleitung für

Handtachometer PT99

Version: 1.01

Inhalt

1 Vorwort 1

2 Sicherheitshinweise 1

2.1 Allgemeine Hinweise 1
2.2 Sicherheit/Warnhinweise 1
2.3 Qualifiziertes Personal 1
2.4 Restgefahren 1
2.5 CE - Konformität 1

3 Funktionsbeschreibung 2

3.1 Allgemein 2
3.2 Gerätebeschreibung 2
3.3 LCD-Anzeigesymbole 2

4 Messungsvorbereitung 2

5 Einstellungen 3

5.1 Einschalten und Dezimalpunkt 3
5.2 Tachometerbetrieb und Minimal-/Maximalwertanzeige 4

6 Batterien 5
7 Spezifikationen 6
8 Konformitätserklärung 7
9 Bestellhinweise 11

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebs darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

2.2 Sicherheit / Warnhinweise

Warnung:

Dieses Gerät sendet einen sichtbaren roten LED-Lichtstrahl aus. Vermeiden Sie den direkten Kontakt zu dem Strahl. Der Einsatz von optischen Geräten (z.B. Brille) kann die Gefährdung erhöhen.

Achtung:

Der LED-Lichtstrahl sollte nie direkt auf Personen oder Tiere gerichtet werden.

Achtung:

Eine andere Verwendung des Handtachometers als die spezifizierte kann zu einer Gefährdung führen.

Lesen Sie vor Gebrauch die Bedienungsanleitung ausführlich und bewahren Sie diese auf.

2.3 Qualifiziertes Personal

Der Handtachometer PT99 darf nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden.

Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.

2.4 Restgefahren

Der Handtachometer PT99 entspricht dem Stand der Technik und ist betriebssicher. Von den Geräten können Restgefahren ausgehen, wenn sie von ungeschultem Personal unsachgemäß eingesetzt und bedient werden.

2.5 CE-Konformität

Das Gerät entspricht den gängigen Vorschriften und darf nur im Industriebereich eingesetzt werden. (Siehe Seite 7)

1 Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Dieser Handtachometer kann vor Ort für zahlreiche Anwendungen genutzt werden.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten:

Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben!

3 Funktionsbeschreibung

3.1 Allgemein

Der Handtachometer PT99 ist ein präzises Handgerät, um berührungslos Umdrehungsgeschwindigkeiten von 5 bis 99.999 U/min zu messen. Hierzu wird eine wiederkehrende reflektierende Markierung ( Reflexionsklebeband o.ä.) benötigt. Der Messabstand kann dabei bis zu 91,44 cm betragen und ein Messwinkel von bis zu 30° ist möglich. Der Handtachometer P T99 verfügt über einen Minimal- und Maximalwertspeicher und zusätzlich können die Tasten für den Dauerbetrieb arretiert werden.

3.2 Gerätebeschreibung

Ein roter Lichtstrahl wird dort erzeugt. (LED ; kein Laser )

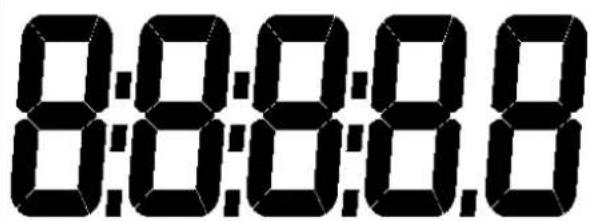

3.3 LCD-Anzeigesymbole

Aktivierungsindikator. Leuchtet auf, wenn ein Eingangssignal vorhanden ist. Bei höheren Frequenzen erscheint der Indikator ohne Unterbrechung.

Anzeige für niedrigen Batteriestatus. Bitte wechseln Sie die Batterien aus, wenn dieses Zeichen aufleuchtet.

Multiplikation mit Faktor 10. Zeigt an, dass der gemessene Wert zehn mal größer ist, als der angezeigte Wert.

LED Indikator. Der LED-Lichtstrahl ist aktiviert, wenn dieses Zeichen aufleuchtet.

Sperrmodus. Zeigt an, wenn der Handtachometer für den Dauerbetrieb arretiert ist.

4 Messungsvorbereitung

1. Reinigung der Welle.

1. Anbringen Reflexionstape

Anbringung am Wellenende

5 Einstellungen

5.1 Einschalten und Dezimalpunkt

1. Schalten Sie das Gerät ein.

1a. Arretierung An/Aus

Drücken und halten Sie den Startknopf und drücken Sie dann den Menüknopf

1. Wählen Sie die Auswahl der Position des Dezimalpunktes

1. Wählen Sie die Position des Dezimalpunktes

ODER

Wiederholen Sie, bis der gewünschte Dezimalpunkt angezeigt wird.

1. Verlassen Sie das SETUP-Menü und beginnen Sie mit der Messung.

RPM wird angezeigt und die gewünschte Position des Dezimalpunktes

Der Handtachometer PT99 speichert alle Einstellungen (beinhaltet auch die Arretierung) wenn es aus und wieder eingeschaltet wird.

5.2 Tachometerbetrieb und Minimal- / Maximalwertanzeige

Messen

ODER

Arretieren

Drücken und halten

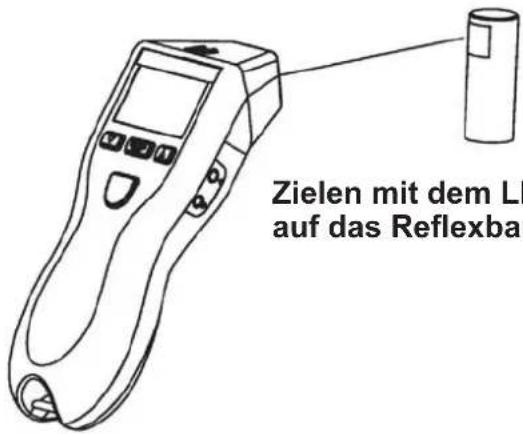

Zielen mit dem LED-Strahl auf das Reflexband

Aufruf Maximalwert

Maximale Geschwindigkeit

Aufruf Minimalwert

Minimale Geschwindigkeit

Wenn Gerät arretiert ist:

Rückstellung Minimal-/Maximalwert

Abschalten Gerät

ODER automatisch nach 90 Sekunden wenn das Gerät nicht arretiert ist.

6 Batterien

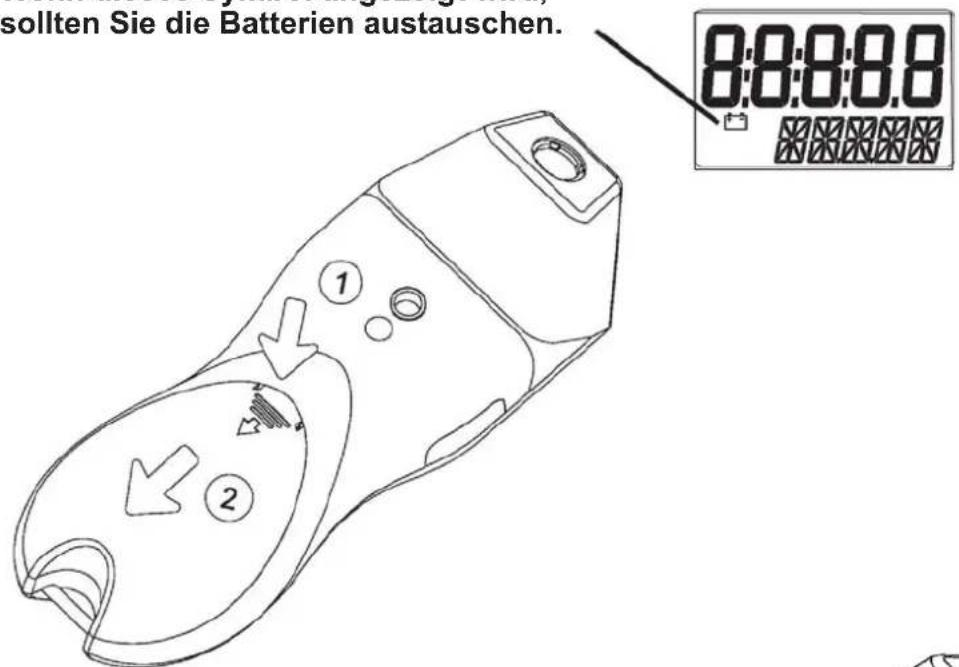

Wenn dieses Symbol angezeigt wird, sollten Sie die Batterien austauschen.

Verwenden Sie zwei 1,5V "AA" Alkaline Batterien.

Achtung:

Beide Batterien zeigen in die gleiche Richtung.

7 Spezifikationen

Anzeige: 5-stellige (13 mm hoch) numerische LCD-Anzeige 5-stellige (7 mm hoch) alphanumerische LCD-Anzeige

Messbereich(e): 5 bis 99.000 U/min.

Lichtquelle: Rote LED

Genauigkeit: +/-0,01% derAnzeige oder +/- 1 Digit

Auflösung: 0,001 bis 1U/min.

Betriebsbereich: bis 91,44 cm, 30° Winkel zum Reflexionsband

Speicher: Interner Speicher für Maximal- und Minimalwert

Spannungsversorgung: 2 interne austauschbare Batterien "AA" 1,5 VDC mit typ. 60 Std. Lebensdauer.

Gehäuse: stabiles Kunststoffgehäuse mit gummierter Seite. B 61 mm x H 175 mm x T 41 mm.

Umgebungstemperatur: +5°C bis +40°C, bis zu 80% relative Luftfeuchte.

Gewicht: ca. 210 g.

8 Konformitätserklärung

- Raum für Notizen -

- Raum für Notizen -

- Raum für Notizen -

9 Bestellhinweise

Bestellhinweise

Typ Bestell-Nr.
Handtachometer PT99 PT990000Zubehör:Nylon Tragetasche PLTCC100Reflexband REFTAPE0Reflexband, wasserfest REFTAPE1
