DSX6.2C - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Produkttyp	6,5-Zoll-Komponenten-Lautsprechersystem
Lautsprechergröße	6,5 Zoll (165 mm)
Hochtönergröße	1 Zoll (25 mm) Seidenkalotte
Belastbarkeit (RMS)	60 Watt
Belastbarkeit (Spitze)	180 Watt
Impedanz	4 Ohm
Empfindlichkeit	92 dB
Frequenzgang	60 Hz - 20 kHz
Material der Tieftonmembran	Polypropylen mit Gummisicke
Einbautiefe	2,5 Zoll (64 mm)
Frequenzweichen	Extern, 12 dB/Oktave
Gitter inklusive	Ja, Mesh-Gitter
Montagezubehör	Inklusive (Schrauben, Halterungen, Verkabelung)
Gewicht (pro Lautsprecher)	2,5 lbs (1,13 kg)
Wasserbeständigkeit	Nicht wasserdicht, für den Innenbereich
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - DSX6.2C Crunch

Was ist das Crunch DSX6.2C Lautsprechersystem?

Der Crunch DSX6.2C ist ein 6,5-Zoll-Komponenten-Lautsprechersatz, der für Car-Audio-Systeme entwickelt wurde. Er enthält zwei Tieftöner, zwei Hochtöner und externe Frequenzweichen für eine verbesserte Klangbühne.

Wie hoch ist die Belastbarkeit des DSX6.2C?

Die RMS-Belastbarkeit beträgt 60 Watt pro Lautsprecher, die Spitzenbelastbarkeit 180 Watt. Dadurch eignen sie sich für Verstärker, die bis zu 60 Watt RMS pro Kanal liefern.

Wie hoch ist die Impedanz dieser Lautsprecher?

Die Impedanz beträgt 4 Ohm, was für die meisten Car-Audio-Systeme Standard ist und mit den meisten Aftermarket-Verstärkern kompatibel ist.

Wie installiere ich die Crunch DSX6.2C Lautsprecher?

Installieren Sie die Tieftöner in 6,5-Zoll-Positionen (Türen oder Heckablage) und montieren Sie die Hochtöner im Armaturenbrett oder in den Dreiecksverkleidungen. Schließen Sie die Frequenzweichen zwischen Verstärker und jedem Treiber an und achten Sie auf die korrekte Polarität. Verwenden Sie das mitgelieferte Zubehör für eine sichere Montage.

Kann ich diese Lautsprecher ohne externen Verstärker betreiben?

Ja, Sie können sie direkt an einem Headunit betreiben, aber für beste Leistung verwenden Sie einen externen Verstärker, der mindestens 60 Watt RMS pro Kanal liefert.

Wie ist der Frequenzgang des DSX6.2C?

Der Frequenzgang reicht von 60 Hz bis 20 kHz und deckt den gesamten hörbaren Bereich ab. Die Tieftöner übernehmen Tiefen bis Mitten, während die Hochtöner die Höhen abdecken.

Sind die Hochtöner einstellbar?

Ja, die Hochtöner sind schwenkbar montiert, sodass Sie sie für eine optimale Klangbühne ausrichten können. Die Frequenzweichen verfügen außerdem über eine Hochtönerpegelanpassung (0 dB oder -3 dB) zur Feinabstimmung der Ausgabe.

Sind Gitter im Lieferumfang enthalten?

Ja, jeder Lautsprecher wird mit einem Mesh-Gitter geliefert, um die Membran und die Staubschutzkappe zu schützen. Die Gitter sind lackierbar, um sie an Ihren Innenraum anzupassen.

Wie hoch ist die Einbautiefe des Tieftöners?

Die Einbautiefe beträgt 2,5 Zoll (64 mm). Stellen Sie sicher, dass Ihr Fahrzeug hinter der Einbauposition ausreichend Platz hat, um Störungen zu vermeiden.

Wie sollte ich diese Lautsprecher pflegen?

Halten Sie sie mit einem weichen, trockenen Tuch sauber. Vermeiden Sie Feuchtigkeit oder direkte Sonneneinstrahlung. Überprüfen Sie regelmäßig die Anschlüsse auf Korrosion oder Lockern.

BEDIENUNGSANLEITUNG DSX6.2C Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

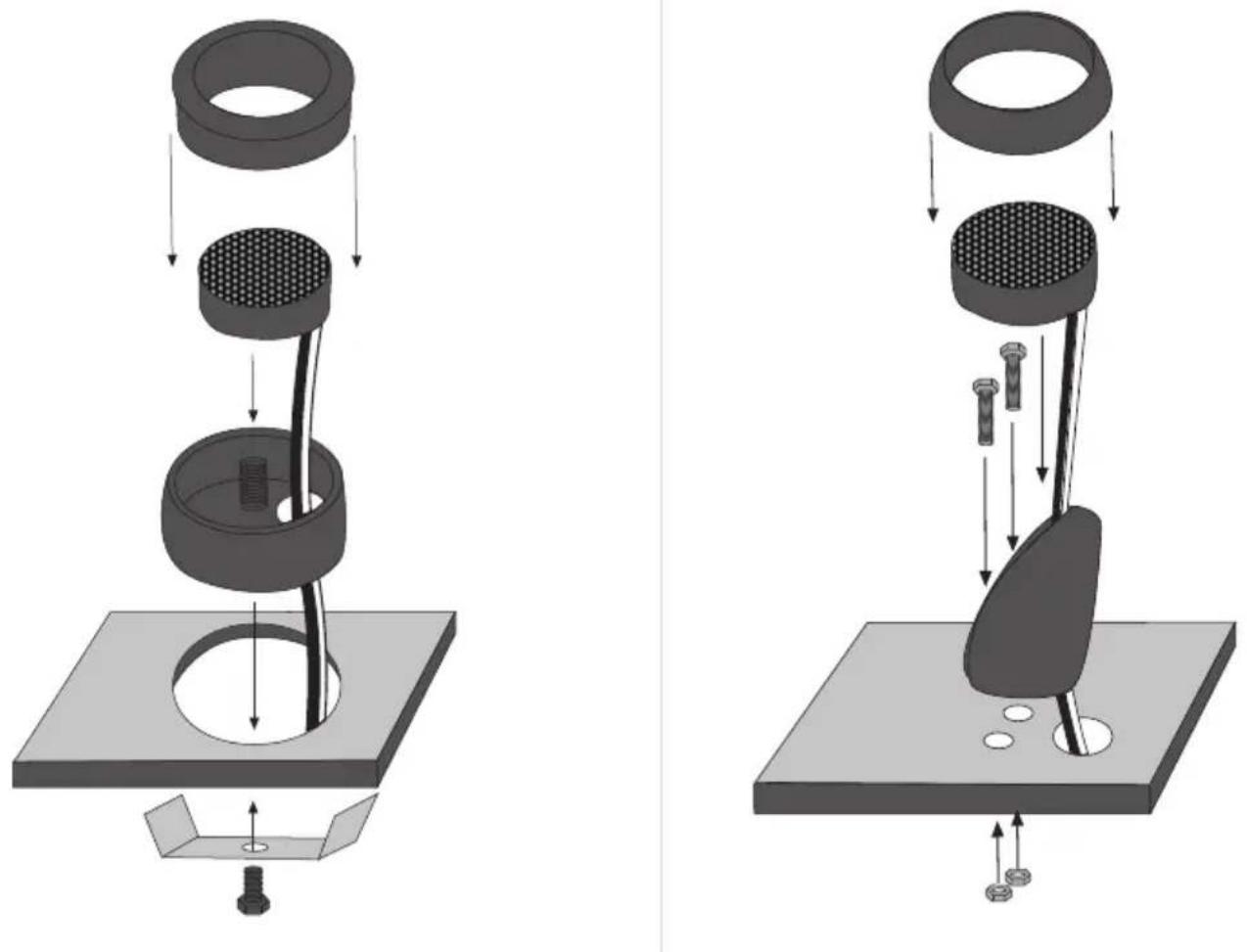

MONTAGE DER HOCHTÖNER

A.) Einbau mit Standardgehäuse B.) Einbau mit Aufbaugehäuse

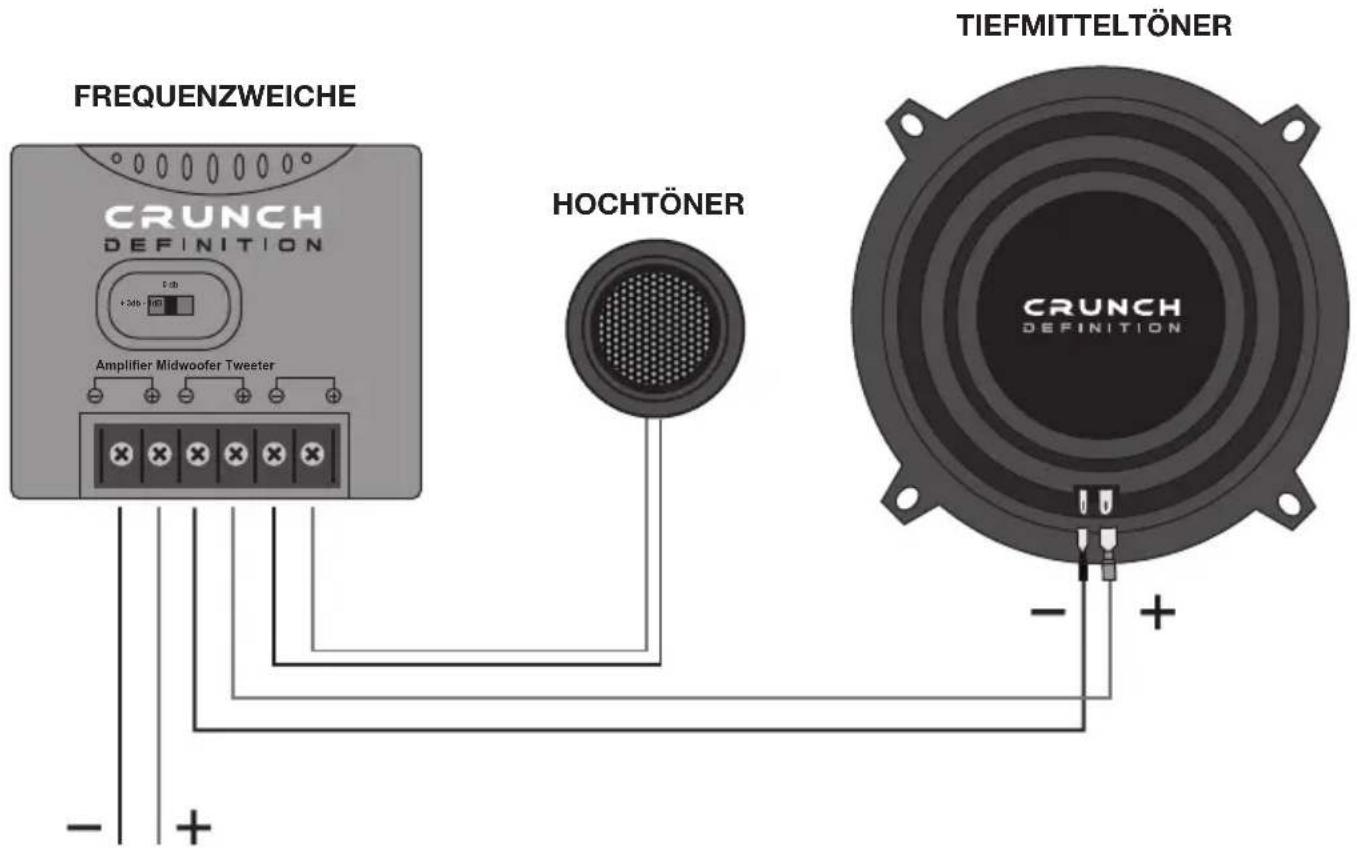

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") der Tiefmitteltöner mit den entsprechenden Anschlüssen "MIDWOOFER" der Frequenzweiche.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker (weiß und schwarz).

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Anschlüsse (+” weiß) bzw. die Minus-Anschlüsse (“−” schwarz) der Hochtönerkabel mit den entsprechenden Anschlüssen "TWEETER" der Frequenzweiche.

ANSCHLUSS DER FREQUENZWEICHE

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen "AMPLIFIER" der Frequenzweiche.
• Verwenden Sie zum Anschluß die beiliegenden Lautsprecherkabel (weiß und schwarz).

Wiederholen Sie alle drei Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

ZU DEN LAUTSPRECHER- AUSGÄNGEN DES VERSTÄRKERS

DEUTSCH

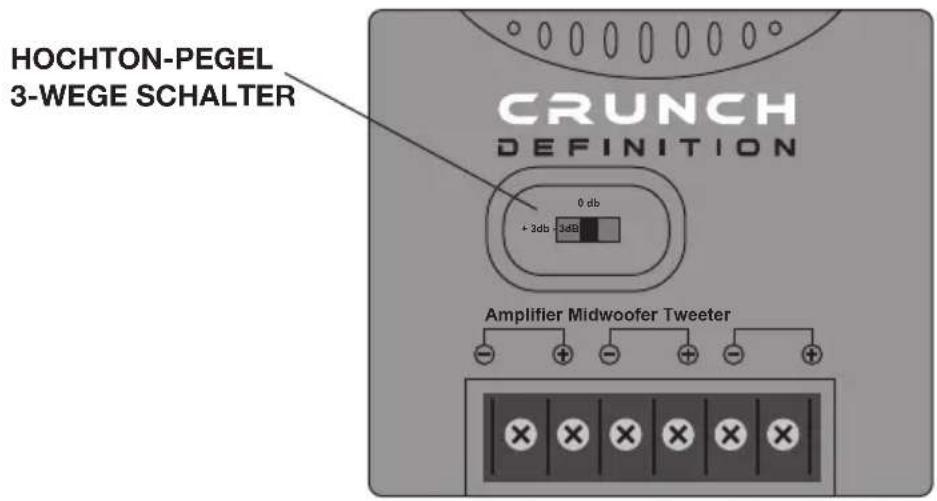

HOCHTON-PEGELANPASSUNG AN DER FREQUENZWEICHE

Die DEFINITION DSX Frequenzweichen bieten die Möglichkeiten, den Hochton-Pegel des Lautsprecher-systems an Ihre Fahrzeugakustik und an das gesamte Soundsystem anzupassen.

- Zum Anpassen des Hochton-Pegels kann der 3-Wege-Schalter an der Frequenzweiche auf folgende Positionen gestellt werden: "+ 3dB" (hoher Pegel), "0dB" (mittlerer Pegel), "-3dB" (niedriger Pegel)

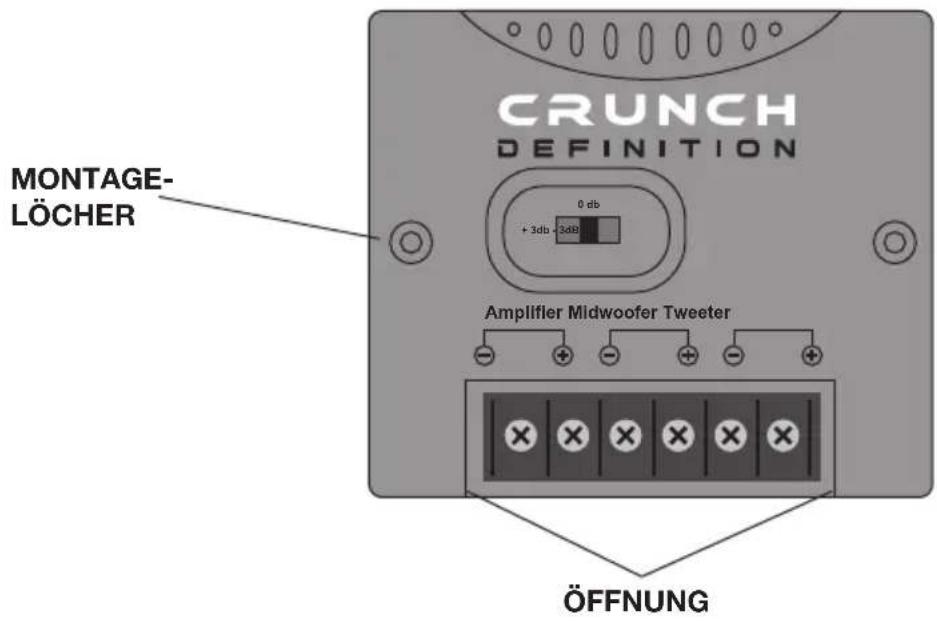

INSTALLATION DER FREQUENZWEICHE

Unter Umständen ist es notwendig die Frequenzweiche fest im Fahrzeug zu verschrauben. Um die Montagelöcher dafür benutzen zu können, müssen Sie die transparente Acrylglasabdeckung auf der Frequenzweiche entfernen. Drücken Sie dazu vorsichtig einen dünnen Schraubenzieher oder Stift neben den Schraubanschlüssen ins Innere des Gehäuses und stemmen vorsichtig die Abdeckung ab. Die Montagelöcher sitzen mittig recht und links. Benutzen Sie zum Festschrauben geeignete Schrauben aus dem Fachhandel, entsprechend der Montagefläche, auf der das Gehäuse installiert werden soll.
