Produkttyp	Lautsprecher
Marke	Crunch
Modell	GTS52
Kategorie	Auto-Lautsprecher
Lautsprechertyp	2-Wege Koaxial
Durchmesser Tieftöner	13,2 cm (5,25 Zoll)
Hochtöner	25 mm Kalottenhochtöner
Belastbarkeit (RMS)	50 W
Belastbarkeit (Spitze)	150 W
Impedanz	4 Ohm
Frequenzgang	60 Hz – 20 kHz
Empfindlichkeit	90 dB (2,83 V/1 m)
Einbautiefe	50 mm
Einbauöffnung	120 mm
Gewicht pro Lautsprecher	0,8 kg
Gehäusematerial	Stahlkorb, Polypropylen-Membran
Anschluss	Kabelschuhe, Polarität beachten
Hochtonabschwächung	Optional –3 dB durch Trennen der Kabelschlaufe
Garantie	2 Jahre Herstellergarantie
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung
Reinigung	Mit einem trockenen Tuch abwischen
Sicherheitshinweise	Korrekte Polarität, sichere Montage, keine Verbindung zur Fahrzeugmasse
Reparaturfähigkeit	Nur durch autorisierten Fachhändler
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen

Häufig gestellte Fragen - GTS52 Crunch

Wie installiere ich die Crunch GTS52 Lautsprecher richtig?

Achten Sie auf korrekte Polarität (+/-) aller Anschlüsse. Montieren Sie die Lautsprecher in gleicher Höhe und direkt gegenüber voneinander. Vermeiden Sie Hindernisse wie Sitze oder Nackenstützen. Dichten Sie Lücken zwischen Lautsprecherkorb und Montagefläche ab.

Welche Polarität ist beim Anschluss zu beachten?

Es ist wichtig, die korrekte Polarität (+ und -) aller Anschlüsse einzuhalten. Falsche Polarität führt zu Phasenverschiebung und schlechtem Klang.

Wie kann ich die Hochtonwiedergabe abschwächen?

Bei den Modellen GTS5.2C und GTS6.2C können Sie die Kabelschlaufe an der Hochtöner-Kabelweiche durchtrennen, um eine Abschwächung von –3 dB zu erreichen.

Wie lange beträgt die Garantie?

Dieses Crunch Produkt hat eine 2-jährige Herstellergarantie ab Kaufdatum. Bewahren Sie den Kaufbeleg als Nachweis auf.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Darf ich die Lautsprecher an die Fahrzeugkarosserie anschließen?

Nein, schließen Sie die Lautsprecher niemals an den Masseanschluss oder die Karosserie des Fahrzeugs an.

Was tun bei einem Defekt?

Retournieren Sie das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler.

Welche Einbauorte sind empfehlenswert?

Empfohlen werden Türpaneele oder Heckablagen. Die Montage sollte fest und ohne lose Stellen erfolgen. Achten Sie auf gleiche Höhe gegenüberliegender Lautsprecher.

Sind die Lautsprecher wasserdicht?

Die Lautsprecher sind nicht speziell wasserdicht. Schützen Sie sie vor Feuchtigkeit und Nässe.

Wie erziele ich den besten Klang?

Wählen Sie Positionen, bei denen das Signal ohne Hindernisse im Fahrgastraum verteilt wird. Montieren Sie Hoch- und Mitteltöner möglichst nah beieinander. Dämmen Sie Lücken zwischen Lautsprecher und Montagefläche.

BEDIENUNGSANLEITUNG GTS52 Crunch

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / -) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

GARANTIE

Dieses Crunch Produkt besitzt eine 2-jährige Herstellergarantie ab Kaufdatum.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler, von dem Sie das Produkt gekauft haben.

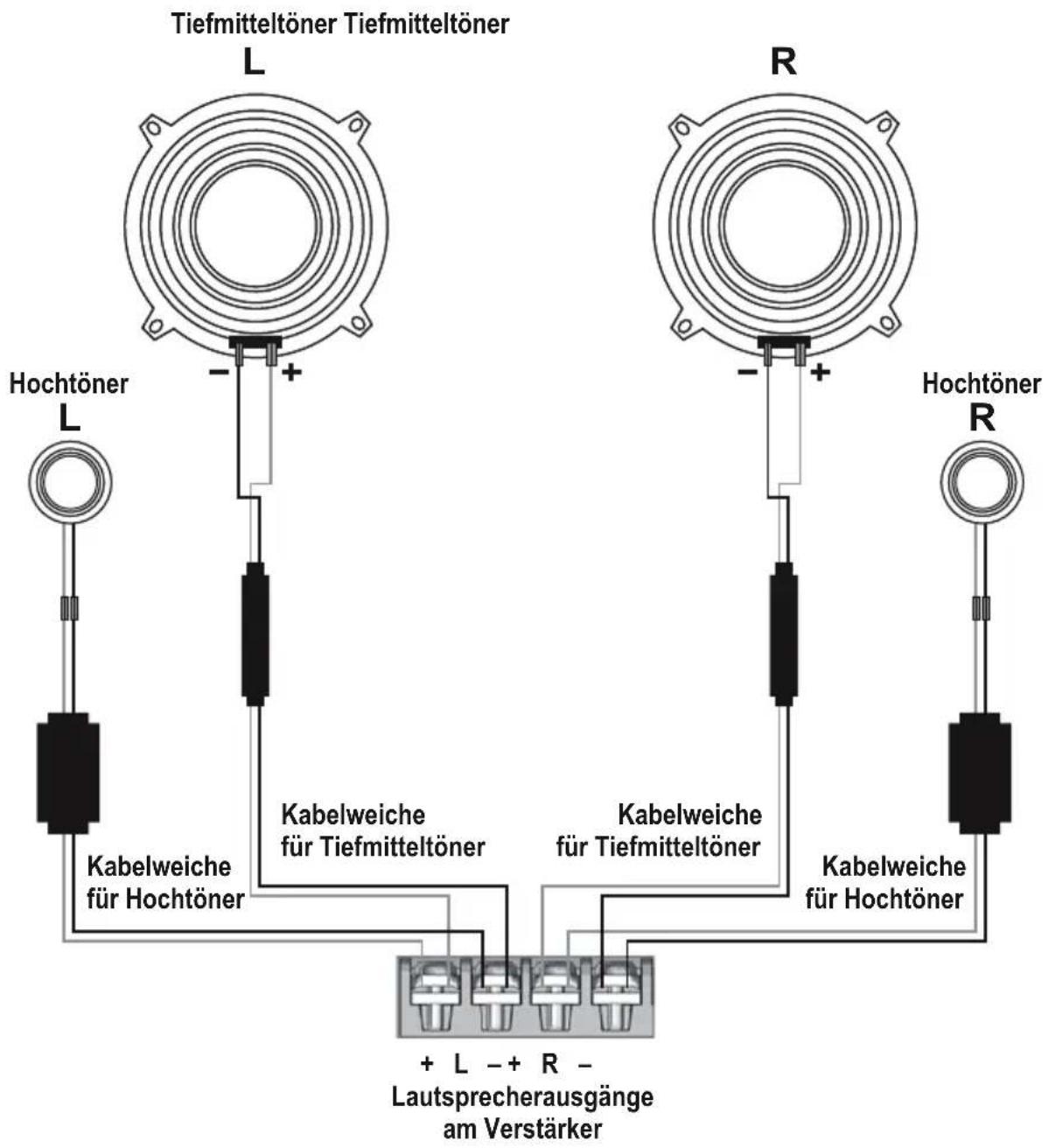

ANSCHLUSS GTS5.2C, GTS6.2C

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONABSCHWÄCHUNG GTS5.2C, GTS6.2C

Optional: Durchtrennen Sie an der Hochtöner-Kabelweiche die Kabelschlaufe für eine Hochtonabschwächung von – 3dB.

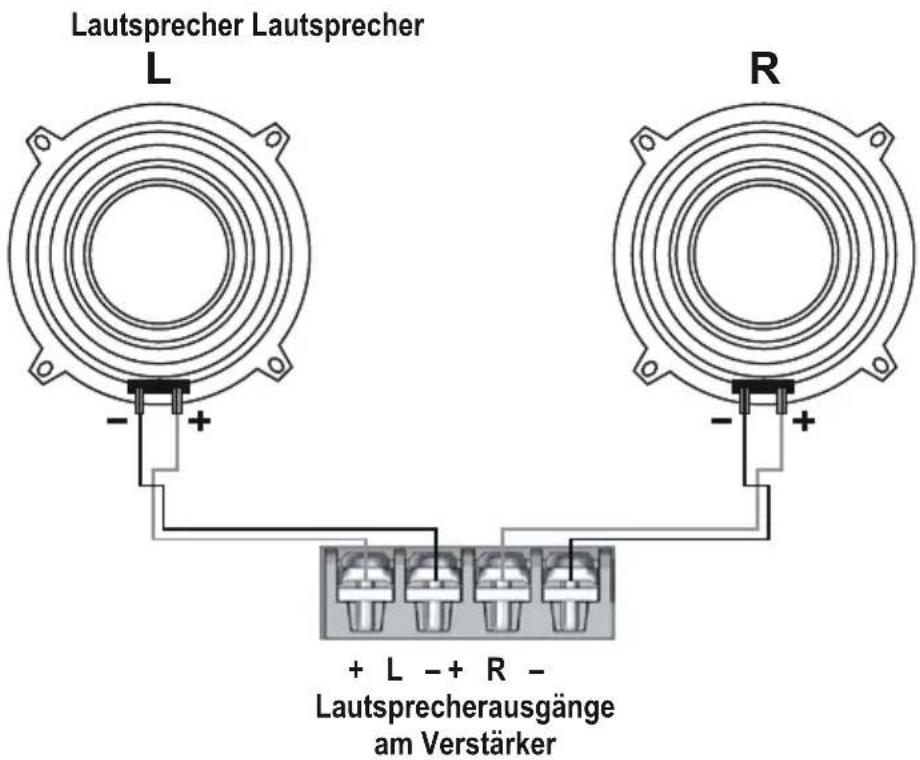

ANSCHLUSS GTS42, GTS52, GTS62, GTS6.2W

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder —) aller Anschlüsse und Verbindungen.
