Produkttyp	Koaxiallautsprecher
Größe	6x9 Zoll (16x23 cm)
Bauart	2-Wege (Tieftöner + Hochtöner)
Impedanz	4 Ohm
Belastbarkeit (RMS)	100 Watt
Belastbarkeit (Spitze)	300 Watt
Empfindlichkeit	92 dB (1W/1m)
Frequenzgang	35 Hz – 20 kHz
Membranmaterial	Polypropylen
Hochtönermaterial	Neodym-Magnet, Seidenkalotte
Einbautiefe	75 mm
Durchmesser Ausschnitt	160 x 230 mm
Gewicht (pro Paar)	2,8 kg
Schutzart	IP65 (staub- und spritzwassergeschützt)
Spannungsversorgung	12 V (Fahrzeugbordnetz)
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reiniger
Reparierbarkeit	Ersatzteile (Membran, Schwingspule) erhältlich; Reparatur durch Fachbetrieb
Garantie	2 Jahre

Häufig gestellte Fragen - GTi693 Crunch

Welche Maße hat der Crunch GTi693?

Der Lautsprecher hat eine Größe von 6x9 Zoll (16x23 cm). Die Einbautiefe beträgt 75 mm.

Wie viel Watt verträgt der GTi693?

Die RMS-Belastbarkeit liegt bei 100 Watt, die Spitzenbelastbarkeit bei 300 Watt.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ohm.

Kann ich den GTi693 in mein Auto einbauen?

Ja, der Lautsprecher ist für den Einbau in Fahrzeugtüren oder Heckablagen geeignet. Der Ausschnitt muss 160x230 mm betragen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind 2 Lautsprecher, Montagematerial und eine Bedienungsanleitung enthalten.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Oberfläche mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Gibt es Ersatzteile für den GTi693?

Ja, Ersatzteile wie Membran und Schwingspule sind über den Fachhandel erhältlich. Reparaturen sollten von einem Fachbetrieb durchgeführt werden.

Wie ist der Frequenzgang?

Der Frequenzgang reicht von 35 Hz bis 20 kHz.

Ist der Lautsprecher wetterfest?

Ja, der Crunch GTi693 ist nach IP65 staub- und spritzwassergeschützt, jedoch nicht für dauerhafte Nässe geeignet.

Welche Garantie gibt es?

Es gilt eine 2-jährige Garantie auf Herstellungsfehler. Die Garantiebedingungen entnehmen Sie bitte der Bedienungsanleitung.

BEDIENUNGSANLEITUNG GTi693 Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

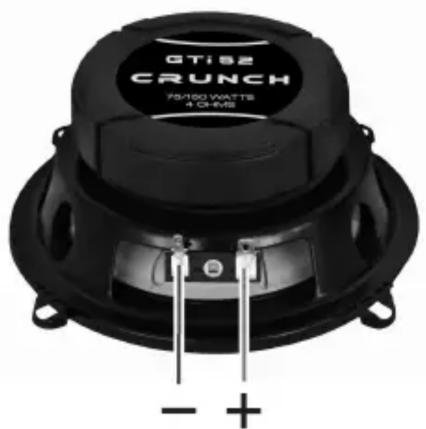

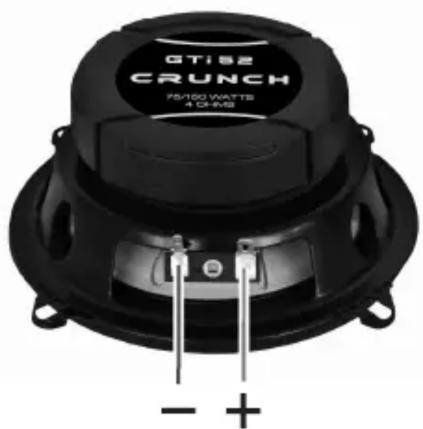

ANSCHLUSS DER LAUTSPRECHER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") der Lautsprecher mit den entsprechenden Lautsprecher-Ausgängen des Verstärkers.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

LAUTSPRECHER LINKS

ANSCHLÜSSE FÜR DEN VERSTÄRKER LINKER KANAL

LAUTSPRECHER RECHTS

ANSCHLÜSSE FÜR DEN VERSTÄRKER RECHTER KANAL

INSTALLATION
