GTi5.2C - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Produkttyp	Komponenten-Lautsprechersystem
Lautsprechergröße	5,25 Zoll (13,3 cm)
Spitzenleistung	200 Watt
Effektivleistung (RMS)	100 Watt
Impedanz	4 Ohm
Empfindlichkeit	91 dB
Frequenzgang	50 Hz – 20 kHz
Einbautiefe	1,9 Zoll (48 mm)
Hochtontreiber-Typ	Seidenkalotte
Frequenzweiche	Extern (im Lieferumfang)
Tiefmitteltöner-Membranmaterial	Polypropylen
Sicke-Material	Gummi
Gesamtdurchmesser	6,3 Zoll (160 mm)
Einbaulochdurchmesser	4,9 Zoll (125 mm)
Gewicht pro Paar	3,3 lbs (1,5 kg)
Farbe	Schwarz
Einbauort	Autotüren oder individuelle Gehäuse
Garantie	1 Jahr
Empfohlene Verstärkerleistung	50–150 Watt RMS pro Kanal
Anschlusstyp	Federklemmen für Lautsprecherkabel

Häufig gestellte Fragen - GTi5.2C Crunch

Was ist der Unterschied zwischen RMS- und Spitzenleistung beim GTi5.2C?

RMS (Root Mean Square) ist die durchschnittliche Dauerleistung, während die Spitzenleistung die maximale kurzfristige Leistung darstellt. Beim GTi5.2C beträgt die RMS-Leistung 100 Watt und die Spitzenleistung 200 Watt. Für beste Leistung und Langlebigkeit sollte die RMS-Ausgangsleistung des Verstärkers an die RMS-Nennleistung des Lautsprechers angepasst werden.

Kann ich den GTi5.2C mit einem Werksradio verwenden?

Ja, dieser Komponentenlautsprecher ist für den Betrieb mit Werksradios ausgelegt, aber für optimale Klangqualität wird ein externer Verstärker empfohlen. Die Empfindlichkeit von 91 dB ermöglicht eine ausreichende Lautstärke auch mit leistungsschwachen Headunits.

Was ist die Einbautiefe des GTi5.2C?

Die Einbautiefe beträgt 1,9 Zoll (48 mm), sodass er in die meisten serienmäßigen Türpositionen passt, ohne dass Distanzringe erforderlich sind. Wir empfehlen jedoch, vor der Installation den Platz im Fahrzeug zu überprüfen.

Wird der GTi5.2C mit einem Gitter geliefert?

Nein, der GTi5.2C wird in der Regel als Komponentenset ohne Gitter verkauft. Gitter können bei Bedarf separat erworben werden. Die Lautsprecher sind für den Einbau hinter Türverkleidungen oder in individuelle Gehäuse konzipiert.

Welche Frequenzweichen-Frequenz wird empfohlen?

Die mitgelieferte passive Frequenzweiche hat typischerweise einen festen Frequenzweichenpunkt um 3 kHz, optimiert für den 5,25-Zoll-Tiefmitteltöner und die Seidenkalotten-Hochtonkabine. Bei aktiven Setups stellen Sie den Hochpassfilter auf 80 Hz für den Tiefmitteltöner und auf 3 kHz für den Hochtöner ein.

Sind die GTi5.2C-Lautsprecher wetterfest?

Nein, diese Lautsprecher sind nur für den Innenbereich ausgelegt. Feuchtigkeit oder extreme Temperaturen können den Konus, die Sicke oder die Elektronik beschädigen. Installieren Sie sie an einem trockenen, geschützten Ort.

Kann ich den GTi5.2C als Koaxiallautsprecher verwenden?

Nein, dies ist ein Komponenten-Lautsprechersystem mit separatem Tiefmitteltöner, Hochtöner und Frequenzweiche. Es kann nicht als Koaxiallautsprecher (einzelner Treiber) verwendet werden. Komponentenlautsprecher bieten in der Regel eine bessere Klangbühne und Abbildung.

Welchen Kabelquerschnitt sollte ich für die Installation verwenden?

Verwenden Sie Lautsprecherkabel mit 1,5 mm² (16 AWG) für Längen bis zu 6 Meter. Bei längeren Kabelwegen verwenden Sie 2,5 mm² (14 AWG), um den Widerstand zu minimieren. Stellen Sie sicher, dass die Verbindungen fest sind und die Polarität korrekt ist, um eine optimale Phasenantwort zu erzielen.

Wie reinige ich die GTi5.2C-Lautsprecher?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch, um den Konus und die Gummisicke vorsichtig abzuwischen. Verwenden Sie keine Chemikalien, Scheuermittel oder übermäßig viel Wasser. Vermeiden Sie es, die Hochtonkalotte zu berühren, um Schäden zu vermeiden.

Wie hoch ist die Garantie auf den GTi5.2C?

Der Crunch GTi5.2C wird in der Regel mit einer 1-jährigen Garantie gegen Material- und Verarbeitungsfehler geliefert. Für Garantieansprüche wenden Sie sich mit Kaufbeleg an Ihren Händler oder den Crunch-Kundenservice.

BEDIENUNGSANLEITUNG GTi5.2C Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

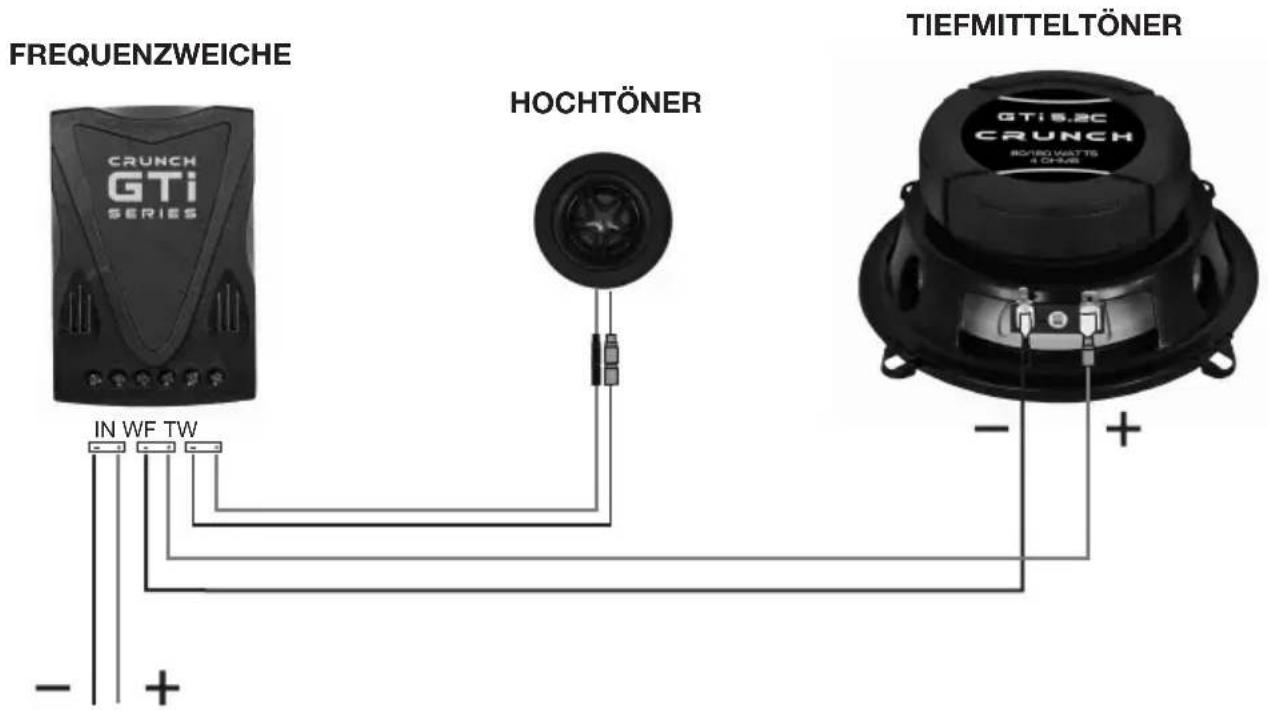

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") der Tiefmitteltöner mit den entsprechenden Anschlüssen "WF" der Frequenzweiche.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") der Hochtönerkabel mit den entsprechenden Anschlüssen "TW" der Frequenzweiche.

ANSCHLUSS DER FREQUENZWEICHE

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (--") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen "IN" der Frequenzweiche.
• Verwenden Sie zum Anschluß die beiliegenden Lautsprecherkabel.

Wiederholen Sie alle drei Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

ZU DEN LAUTSPRECHER- AUSGÄNGEN DES VERSTÄRKERS

DEUTSCH

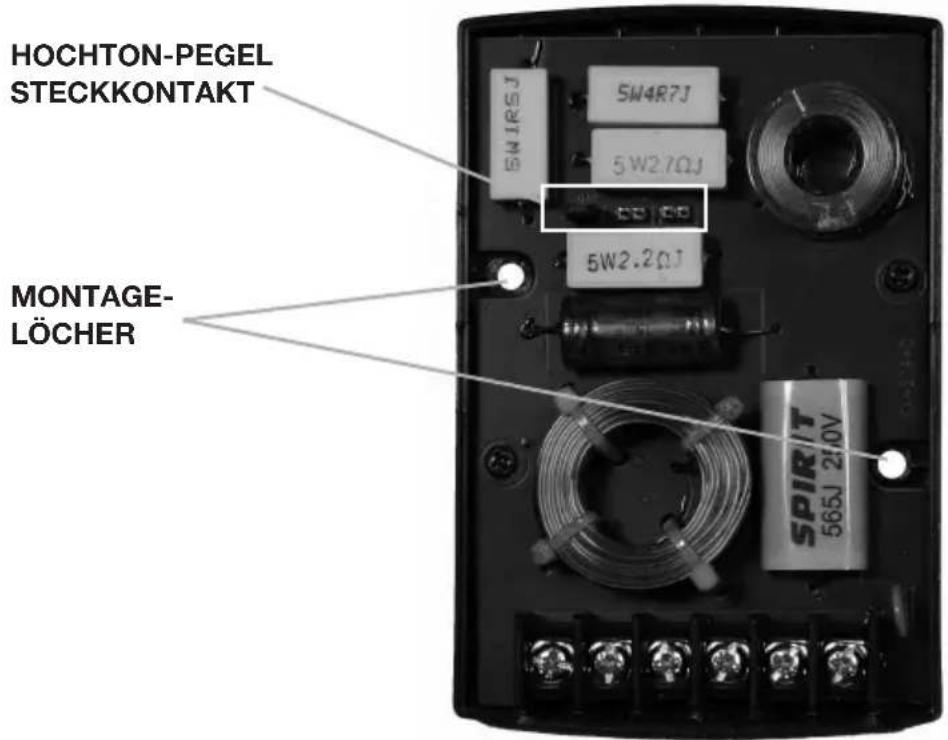

HOCHTON-PEGELANPASSUNG DER FREQUENZWEICHE

Die GTi Frequenzweichen bieten die Möglichkeit, den Hochton-Pegel des Lautsprechersystems an Ihre Fahrzeugakustik und an das gesamte Soundsystem anzupassen. Ziehen Sie dazu die Abdeckung vorsichtig vom Gehäuse ab.

Zum Anpassen des Hochton-Pegels kann der Steckkontakt mittels Umstecken auf die folgenden Werte gestellt werden:

POS. 1 links: 0dB hoher Pegel

POS. 2 mitte: -3dB" mittlerer Pegel

POS. 3 rechts: -6dB niedriger Pegel

INSTALLATION DER FREQUENZWEICHE

Unter Umständen ist es notwendig die Frequenzweiche fest im Fahrzeug zu verschrauben. Die Montagelöcher sitzen recht und links. Benutzen Sie zum Festschrauben geeignete Schrauben aus dem Fachhandel, entsprechend der Montagefläche, auf der das Gehäuse installiert werden soll.

INSTALLATION
