Produkttyp	Oszillierendes Multifunktionswerkzeug
Modell	LXC MT18
Marke	Cocraft
Spannung	18 V DC
Leerlaufdrehzahl	5.000 – 16.000 U/min
Oszillationswinkel	2.8°
Gewicht (ohne Akku)	0,9 kg
Schalldruckpegel (LpA)	75,1 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	86,1 dB(A), K=3 dB(A)
Vibrationspegel (ah)	5,793 m/s², K=1,5 m/s²
Akkusystem	Cocraft LXC (Lithium Xross Connect) 18V-Serie
Akku & Ladegerät	Separat erhältlich
Zubehörhalter-Kompatibilität	Cocraft und Bosch Starlock (nicht Starlock PLUS oder MAX)
Mitgeliefertes Zubehör	Schaberklinge, bimetallisches Tauchsägeblatt, Schleifplatte mit Schleifpapier
LED-Arbeitslicht	Ja
Drehzahleinstellungen	Variabel über Drehzahlregler
Sicherheitsfunktionen	Überlastschutz, Überhitzungsschutz, Tiefentladeschutz
Reinigung	Mit einer weichen Bürste oder Tuch; niemals Wasser, Lösungsmittel oder korrosive Chemikalien verwenden
Lagerung	Trockener Ort, außerhalb der Reichweite von Kindern

Häufig gestellte Fragen - LXC MT18 Cocraft

Wie wechsle ich das Zubehör am Cocraft LXC MT18 Multifunktionswerkzeug?

Entfernen Sie immer den Akku, bevor Sie Zubehör wechseln. Für Cocraft-Zubehör: Klappen Sie den Halter des Zubehörhalters vollständig aus, schieben Sie das Zubehör ein und schließen Sie den Halter. Für Bosch Starlock-Zubehör: Klappen Sie den Halter aus, schrauben Sie die Kontermutter ab, legen Sie das Zubehör (Mittelloch etwas zu klein) ein, richten Sie die Löcher an den Stiften aus und ziehen Sie die Kontermutter von Hand fest.

Welche Akkus sind mit dem LXC MT18 kompatibel?

Das Multifunktionswerkzeug verwendet Cocraft LXC (Lithium Xross Connect) 18V-Akkus. Der Akku und das Ladegerät sind separat erhältlich.

Kann ich Zubehör anderer Marken verwenden?

Ja, das Werkzeug ist kompatibel mit Bosch Starlock-Zubehör (nicht Starlock PLUS oder MAX). Für andere Marken verwenden Sie nur Zubehör, das ausdrücklich vom Hersteller empfohlen wird, um einen sicheren Betrieb zu gewährleisten.

Was ist der Oszillationswinkel des LXC MT18?

Der Oszillationswinkel beträgt 2.8°, was ein Gleichgewicht zwischen Schnittgeschwindigkeit und Präzision bietet.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieses Multifunktionswerkzeugs treffen?

Tragen Sie immer Gehörschutz, Schutzbrille und Atemschutz. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Vermeiden Sie den Kontakt mit stromführenden Leitungen, indem Sie das Werkzeug an isolierten Oberflächen halten. Trennen Sie den Akku vor Einstellungen oder Wartungsarbeiten.

Wie reinige und pflege ich den LXC MT18?

Reinigen Sie die Außenseite mit einer weichen Bürste oder einem Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder korrosive Chemikalien. Entfernen Sie regelmäßig Staub aus den Motorlüftungsschlitzen. Lagern Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern.

Was macht der Überlastschutz?

In kurzen, hochbelasteten Situationen schaltet der Überlastschutz das Werkzeug automatisch ab. Es setzt sich nach einigen Sekunden zurück. Stellen Sie den Schalter auf '0', warten Sie und starten Sie erneut ohne Last.

Warum stoppt mein Multifunktionswerkzeug plötzlich während des Betriebs?

Mögliche Ursachen: Akku entladen oder überhitzt, Zubehör stumpf oder beschädigt, zu viel Kraft angewendet. Überprüfen Sie die Akkuladung, lassen Sie ihn abkühlen, ersetzen Sie das Zubehör falls nötig und reduzieren Sie den Druck. Siehe Abschnitt 'Überlastschutz' für Details.

Wie stelle ich die Drehzahl am LXC MT18 ein?

Verwenden Sie den Drehzahlregler (6) am Werkzeug. Die Wahl der Drehzahl hängt vom Material und der Art der Arbeit ab. Experimentieren Sie, um die optimale Einstellung zu finden.

Was ist das Gewicht des Cocraft LXC MT18?

Das Multifunktionswerkzeug wiegt 0,9 kg ohne Akku.

BEDIENUNGSANLEITUNG LXC MT18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Multi-Tool

Art.no 41-1376 Model DSB009-180

Multifunktionswerkzeug

Art.Nr. 41-1376 Modell DSB009-180

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warning: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen.

DIESE ANLEITUNG AUFBEWAHREN.

Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.
e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.

f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.

b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.
b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.
c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.
d) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.
e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Multifunktionswerkzeuge

- Dieses Elektrowerkzeug ist zum Sägen, Schleifen, Bürsten und Schneiden vorgesehen. Alle Sicherheitshinweise, Anweisungen, Darstellungen und technischen Daten beachten, die mit diesem Werkzeug geliefert werden. Eine Nichtbeachtung der aufgeführten Anweisungen kann zu Stromschlägen, Brand und/oder schweren Verletzungen führen.

- Kein Zubehör verwenden, das nicht speziell für das jeweilige Gerät vorgesehen ist und vom Hersteller empfohlen wird. Auch wenn das Zubehör am Elektrowerkzeug angebracht werden kann, ist das keine Garantie dafür, dass die Verwendung ungefährlich ist.

- Unbedingt persönliche Schutzausrüstung tragen. Abhängig von der Benutzung der Maschine mit Gesichtsschutz oder Augenschutz arbeiten. Bei Bedarf Gesichtsmaske, Gehörschutz, Handschuhe und Arbeitsschürze als Schutz vor kleinen Partikeln oder Splittern, die vom Werkstück stammen, tragen. Der Augenschutz muss vor herumfliegendem Schrott schützen, der im Verlauf der einzelnen Arbeitsphasen entsteht. Der Atemschutz muss die bei der Arbeit auftretenden Partikel filtern können.

Bei langem Aufenthalt in Lärmbereichen können Gehörschäden entstehen.

- Zuschauer in sicherem Abstand vom Arbeitsplatz fernhalten. Alle Besucher am Arbeitsplatz müssen persönliche Schutzausrüstung tragen. Bruchstücke des Arbeitsstücks oder von defektem Zubehör können wegfliegen und auch außerhalb des unmittelbaren Nahbereichs Verletzungen verursachen.

• Die Belüftungsöffnungen des Motors regelmäßig reinigen.

Das Motorgebläse zieht Staub an, der in das Gehäuse eindringt, und angesammelte, überschüssige Metallspäne können elektrische Gefährdungen verursachen.

- Das elektrische Handwerkzeug nicht in der Nähe von leicht entflammbaren Materialien verwenden. Funken können dieses Material in Brand setzen.

- Kein Zubehör verwenden, das Kühflüssigkeiten benötigt. Der Einsatz von Wasser oder anderen Kühflüssigkeiten kann zu elektrischem Schock oder tödlichem elektrischen Schlag führen.

Besondere Sicherheitshinweise für Schleifarbeiten

• Besondere Vorsicht ist geboten beim Schleifen von bleihaltiger Farbe, Holz oder anderen Materialien, die giftigen Schleifstaub produzieren können. Sicherstellen, dass auch andere Personen die sich in der Nähe aufhalten einen Atemschutz tragen.
• Beachten, dass Schleifstaub zusammen mit Luft extrem feuergefährlich sein kann.

Besondere Sicherheitsanweisungen beim Trennen von Werkstücken

• Das Elektrohandwerkzeug bei Arbeiten, in deren Verlauf das Schneidwerkzeug mit verborgenen Kabeln oder dem eigenen Gerätekabel in Kontakt kommen kann, ausschließlich an den isolierten Greifflächen halten. Der Kontakt des Schneidwerkzeuges mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und einen Stromschlag verursachen.
• Immer Atemschutz benutzen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Immer Gehörschutz tragen. Immer Augenschutz tragen. Immer Atemschutz tragen.

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Produktbeschreibung

1. Werkzeugaufnahme mit Sicherungsmutter
2. LED-Beleuchtung
3. Hebel für Werkzeugaufnahme
4. [I/O] Ein-/Ausschalter
5. Lüftungsschlitze
6. Stellrad zur Geschwindigkeitseinstellung
7. Lüftungsschlitze
8. Akkuanschluss

1. Schaber
2. Bimetall-Tauchsägeblatt

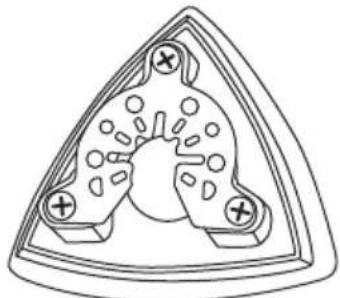

3. Schleifplatte mit dazugehörigem Schleifpapier

Mitgeliefertes Zubehör

Schaber

Zum Entfernen von Farb-, Kleberesten usw.

Besonders praktisch bei Schleifarbeiten mit erschwerter Erreichbarkeit, z. B. in Ecken. Je nach Schleifpapier kann Holz, Stein, Farbe usw. geschliffen werden.

Tauchsägeblatt

Ideal für tiefe Einschnitte in Holz, z. B. bei der Montage eines Lüftungsgitters o. ä. Auch für Sägearbeiten mit erschwerter Erreichbarkeit geeignet. Dieses Sägeblatt kann sogar durch Schrauben sägen.

Extra Zubehör

Im Cocraft-Sortiment gibt es weiteres passendes Zubehör für dieses

Multiwerkzeug, u. a.:

• Sägeblatt für Metall.
• Sägeblätter und Schleifplatten für Zementfugen, Wandplatten oder Kunststoff.
  • Versch. Schleifpapiere.

Zubehörwechsel

⚠️ Warnung! Vor Zubehörwechsel, Einstellen, Reparatur oder Wartung immer zunächst den Akku entnehmen.

Die Werkzeugaufnahme des Multifunktionswerkzeugs (1) ist mit dem Zubehör von Cocraft sowie Bosch Starlock kompatibel (nicht aber mit Starlock PLUS und Starlock MAX).

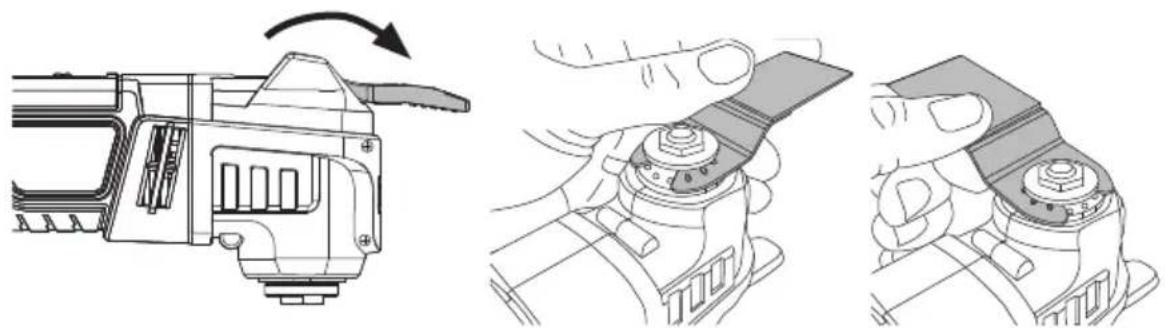

Zubehör von Cocraft

1. Den Hebel für die Werkzeugaufnahme (3) zum Entriegeln umlegen und das Zubehör (9, 10 und 11) im gewünschten Winkel aufdrücken, sodass die Aussparungen im Einsatzwerkzeug in die Noppen auf der Werkzeugaufnahme einrasten.

2. Den Hebel wieder vollständig zurückklappen.

Zubehör von Bosch Starlock

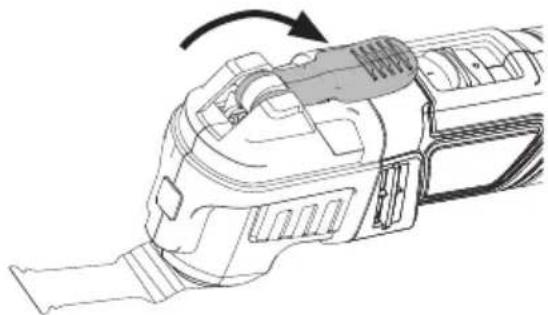

1. Den Hebel vollständig umlegen.

2. Die Sicherungsmutter (1) abschrauben.

3. Das Zubehör auf die Werkzeugaufnahme legen.

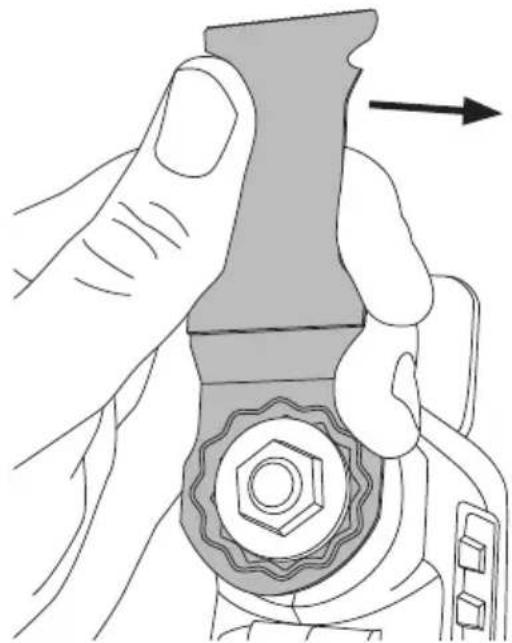

Starlock-Zubehör liegt zunächst lose auf der Werkzeugaufnahme, da die mittige Aussparung etwas zu groß für die Werkzeugaufnahme ist.

1. Die kleinen Aussparungen im Einsatzwerkzeug in die Noppen an der Werkzeugaufnahme einrasten lassen und die Sicherungsmutter wieder festschrauben. Von Hand festziehen, es ist kein Werkzeug nötig.

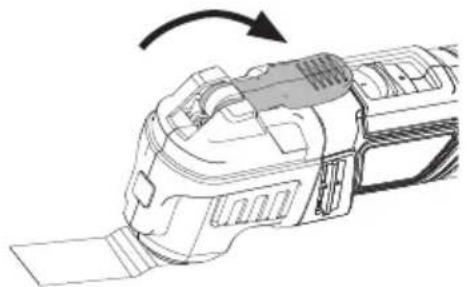

1. Den Hebel wieder vollständig zurückklappen.

Wenn das Zubehör schief aufliegt und nicht richtig einrastet, lässt es sich einfach durch entsprechendes Schieben von der Seite zurechtrücken.

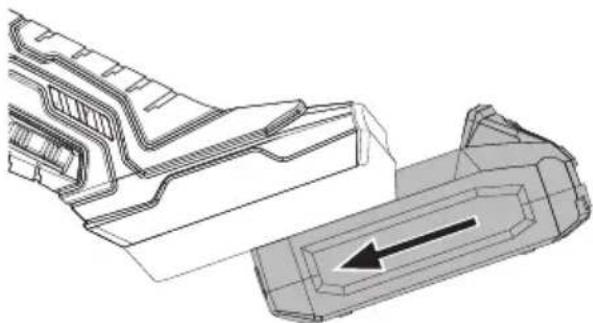

1. Den Akku in den Akkuanschluss (8) schieben und ordentlich einrasten lassen.
2. Das Gerät mit dem Ein-/Ausschalter (4) einschalten.
3. Die gewünschte Geschwindigkeit mit dem Stellrad (6) einstellen.

Welche Geschwindigkeit geeignet ist, beruht auf der auszuführenden Arbeit sowie auf dem zu bearbeitenden Material. Durch Ausprobieren die geeignete Geschwindigkeit ermitteln.

Bei der Benutzung des Sägeblatts vorsichtig vorgehen. Den Arbeitsbereich überprüfen um auf evtl. Nägel, Schrauben usw. gefasst zu sein, die zum Verlust der Kontrolle über das Elektrohandwerkzeug führen können. Beim Schneiden von Wandplatten darauf achten, dass es bei langandauernder Benutzung zu Verschleiß am Sägeblatt kommen kann.

Schleifen

• Das Schleifpapier wird mit Klettverschluss befestigt. Das benutzte Schleifpapier abziehen, bei Bedarf den Klettverschluss am Einsatzwerkzeug reinigen und dann das neue Schleifpapier anbringen.
• Immer einwandfreies Schleifpapier benutzen und regelmäßig auswechseln. Dies sorgt für bessere Resultate und verlängert die Lebensdauer des Elektrowerkzeuges.
• Beim Schleifen einen leichten, gleichmäßigen Druck ausüben. Die Schleifleistung erhöht sich durch hohen Druck nicht, sondern beschleunigt den Verschleiß am Schleifpapier und am Gerät.
• Schleifpapier, das zum Bearbeiten von Holz verwendet wurde, ist nicht zum Schleifen von Metall geeignet.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Ein-/ Ausschalter auf „0“ stellen, ein paar Sekunden warten und das Gerät nicht belasten. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es auf eine sichere Temperatur abgekühlt ist. Den Ein-/Ausschalter auf „0“ stellen und das Gerät abkühlen lassen, bevor die Arbeit fortgesetzt wird. Das Gerät nicht für längere Zeit direkter Sonneneinstrahlung aussetzen. Dies kann den Überhitzungsschutz auslösen lassen.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet das Gerät dann automatisch ab und der Akku muss geladen werden.

Pflege, Wartung und Aufbewahrung

△ Vor Einstellung, Service oder Wartung immer den Akku entnehmen.

• Das Gerät äußerlich mit einer weichen Bürste oder einem weichen Tuch reinigen. Niemals Wasser, Lösungsmittel oder scharfe Chemikalien verwenden.
• Regelmäßig sämtlichen Schmutz entfernen, vor allem an den Belüftungsöffnungen (5 und 7) des Motors.
• Das Gerät bei längerer Nichtbenutzung trocken und für Kinder unzugänglich aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist entladen oder falsch eingelegt. Den Akku laden und sicherstellen, dass er korrekt im Gerät sitzt.
Das Gerät läuft langsam und/oder schaltet sich aus.	Stumpfes oder beschädigtes Zubehör.Das Zubehör kontrollieren und bei Bedarf auswechseln.Zu schnelles / starkes Einführen von Material.Materialeinführung reduzieren / verlangsamen.Der Akku ist möglicherweise überhitzt. Siehe Abschnitt Überlastung und Schutz.
Kurze Akkulaufzeit.	Der Akku ist nicht vollständig geladen. Es kann einige Ladezyklen, in denen der Akku zu 100 % aufgeladen wird, dauern, bis der Akku seine volle Kapazität erreicht.Der Akku muss ausgetauscht werden.
Der Akku wird nicht geladen.	Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät sind verschmutzt.Den Stecker des Ladegerätes abziehen und die Kontakte reinigen.Der Stecker ist nicht ordnungsgemäß an die Steckdose angeschlossen.Sicherstellen, dass Spannung auf der Steckdose liegt.Das Ladegerät oder das Netzkabel ist beschädigt.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Drehzahl 5000–16000 /min

Oszillationswinkel 2,8°

Nennspannung 18 V

Schallpegel LpA = 75,1 dB(A), K = 3 dB(A)

LwA = 86,1 dB(A), K = 3 dB(A)

Bei einem Schallpegel von über 80 dB (A) immer einen Gehörschutz tragen

Schwingungswert a_h=5,793 m/s^2, K=1,5 m/s^2

Gewicht 0,9 kg (ohne Akku)

(Akku und Ladegerät separat erhältlich)

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 60745 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

18V MULTI-FUNCTION TOOL

41-1376

DSB 009-180

Machinery Directive2006/42/EC	EMC Directive2014/30/EU	Low Voltage Directive2014/35/EC
EN 62841-1: 2015EN 62841-2-4: 2014	EN 55014-1:2017EN 55014-2:2015

Chiner Widushim

Ellinor Wickström
