Produkttyp	Oscillerande multiverktyg
Modell	LXC MT18
Varumärke	Cocraft
Spänning	18 V DC
Tomgångshastighet	5 000 – 16 000 rpm
Oscillationsvinkel	2,8°
Vikt (utan batteri)	0,9 kg
Ljudnivå (LpA)	75,1 dB(A), K=3 dB(A)
Ljudnivå (LwA)	86,1 dB(A), K=3 dB(A)
Vibrationsnivå (ah)	5,793 m/s², K=1,5 m/s²
Batterisystem	Cocraft LXC (Lithium Xross Connect) 18V-serie
Batteri och laddare	Säljes separat
Kompatibilitet med tillbehörsfäste	Cocraft och Bosch Starlock (inte Starlock PLUS eller MAX)
Medföljande tillbehör	Skrapblad, bimetallsticksågsblad, slipplatta med slippapper
LED-arbetslampa	Ja
Hastighetsinställningar	Variabel via hastighetsväljare
Säkerhetsfunktioner	Överbelastningsskydd, överhettningsskydd, djupurladdnings-underspänningsskydd
Rengöring	Använd en mjuk borste eller trasa; använd aldrig vatten, lösningsmedel eller frätande kemikalier
Förvaring	Torr plats, utom räckhåll för barn

Vanliga frågor - LXC MT18 Cocraft

Hur byter jag tillbehör på Cocraft LXC MT18 multiverktyg?

Ta alltid bort batteriet innan du byter tillbehör. För Cocraft-tillbehör, fäll ut spärren för tillbehörsfästet helt, skjut in tillbehöret och stäng spärren. För Bosch Starlock-tillbehör, fäll ut spärren, skruva loss låsmuttern, placera tillbehöret (mittenhålet är något för litet), rikta in hålen med stiften och dra åt låsmuttern för hand.

Vilka batterier är kompatibla med LXC MT18?

Multiverktyget använder Cocraft LXC (Lithium Xross Connect) 18V-batterier. Batteri och laddare säljs separat.

Kan jag använda tillbehör från andra märken?

Ja, verktyget är kompatibelt med Bosch Starlock-tillbehör (inte Starlock PLUS eller MAX). För andra märken, använd endast tillbehör som uttryckligen rekommenderas av tillverkaren för att säkerställa säker drift.

Vad är oscillationsvinkeln på LXC MT18?

Oscillationsvinkeln är 2,8°, vilket ger en balans mellan skärhastighet och precision.

Vilka säkerhetsåtgärder bör jag vidta när jag använder detta multiverktyg?

Använd alltid hörselskydd, skyddsglasögon och andningsskydd. Håll arbetsområdet rent och väl upplyst. Undvik kontakt med spänningsförande ledningar genom att hålla verktyget i isolerade ytor. Koppla bort batteriet före justeringar eller underhåll.

Hur rengör och underhåller jag LXC MT18?

Rengör utsidan med en mjuk borste eller trasa. Använd aldrig vatten, lösningsmedel eller frätande kemikalier. Avlägsna regelbundet damm från motorns ventilationsöppningar. Förvara på en torr plats utom räckhåll för barn.

Vad gör överbelastningsskyddet?

Vid korta, höga belastningssituationer stänger överbelastningsskyddet automatiskt av verktyget. Det återställs efter några sekunder. Ställ omkopplaren på '0', vänta och starta om utan belastning.

Varför stannar mitt multiverktyg plötsligt under användning?

Möjliga orsaker: batteriet är urladdat eller överhettat, tillbehöret är slött eller skadat, eller för mycket kraft appliceras. Kontrollera batteriladdningen, låt det svalna, byt tillbehör om det behövs och minska trycket. Se avsnittet 'Överbelastningsskydd' för mer information.

Hur justerar jag hastigheten på LXC MT18?

Använd hastighetsväljaren (6) på verktyget. Valet av hastighet beror på material och typ av arbete. Experimentera för att hitta den optimala inställningen.

Vad är vikten på Cocraft LXC MT18?

Multiverktyget väger 0,9 kg utan batterier.

BRUKSANVISNING LXC MT18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER!

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsvarningar för multiverktyg

- Detta elektriska handverktyg är avsett för sågning, slipning, putsning och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.

- Använd inte tillbehör som inte är speciellt avsedda och rekommenderade av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska handverktyg är det ingen försäkran om säker användning.

- Bär personlig skyddsutrustning. Beroende på hur du använder ditt elektiska handverktyg, använd ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd, handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som bildas vid olika arbetsmoment.

Andningsskyddet ska kunna filtrera partiklar som bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.

• Håll åskådare på behörigt avständ från arbetsplatsen. Alla som besöker arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets omedelbara närområde.
• Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig damm som kommer in under höljet, och överflödigt metallspan som ansamlats kan orsaka elektriska faror.
• Använd inte det elektriska handverktyget i närheten av lättantändliga material. Gnistor kan antända dessa material.
• Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

Särskilda säkerhetsinstruktioner vid slipning

• Var extra noggrann vid slipning av färg som kan innehålla bly eller vid slipning av trä, metall eller andra material som kan avge giftigt slipdamm. Se då också till att personer som vistas på eller i närheten av arbetsplatsen är skyddade.
• Tänk på att slipdamm kan vara mycket brandfarligt i blandning med luft.

Särskilda säkerhetsinstruktioner för kapning

- Håll endast i det elektriska handverktygets isolerade greppytor när du utför arbetsmoment där skärverktyget kan komma i kontakt med gömda kablar eller den egna sladden. Skärverktyg som kommer i kontakt med en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.

- Använd alltid andningsskydd.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Använd alltid andningsskydd.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

Produktbeskrivning

1. Tillbehörsfäste med läsmutter
2. LED-belysning
3. Spärr för tillbehörsfäste
4. [I/0] Strömbrytare, på/av
5. Ventilationsöppning
6. Reglage för inställning av hastighet
7. Ventilationsöppning
8. Batterianslutning

1. Skrapblad
2. Instickssågblad bimetall

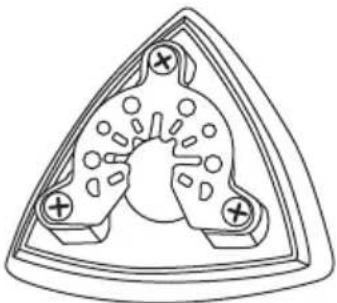

3. Slipsula med tillhörande papper

Medföljande tillbehör

Skrapblad

Används för borttagning av färg, lim etc.

Passar mycket bra vid slipning där det är svårt att komma åt, t.ex. i hörn. Beroende på slippapper kan du slipa trä, sten, färg m.m.

Idealiskt för djupa instickssnitt i trä, t.ex. om du ska montera ett ventilationsgaller eller liknande. Passar även bra för sågning där det är svårt att komma åt. Detta sågblad klarar även att såga genom spikar.

Extra tillbehör

I Cocraft-sortimentet finns flera andra tillbehör som passar till detta multiverktyg, bl.a.:

• Sågblad för metall.
• Sågklingor och slipplattor för cementfogar, väggplattor och plast.
• Olika typer av slippapper.

Montering av tillbehör

⚠ Varning! Ta alltid ut batteriet ur multiverktyget före byte av tillbehör, justering service eller underhåll.

Multiverktygets tillbehörsfäste (1) är anpassat för tillbehör från Cocraft eller Bosch Starlock (ej Starlock PLUS eller Starlock MAX)

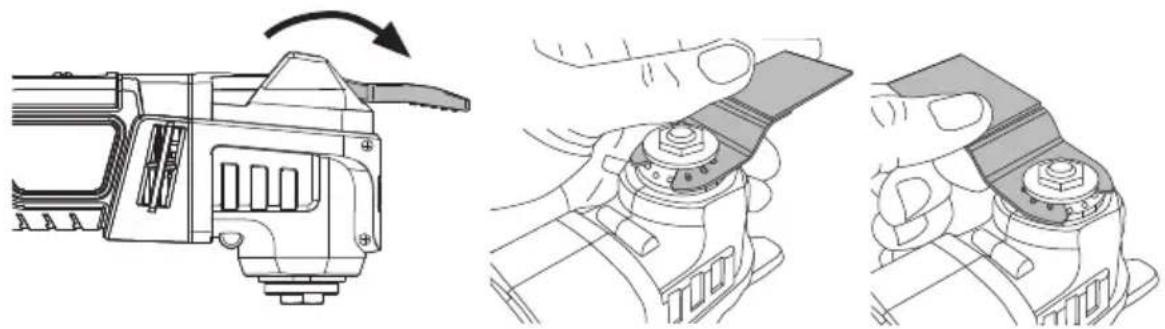

Tillbehör från Cocraft

1. Vik ut spärren för tillbehörsfästet (3) helt, skjut in tillbehöret (9, 10 och 11) och lägg det i önskad vinkel så att piggarna på fästet ligger i hålen på tillbehöret.

2. Vik tillbaka spärren helt.

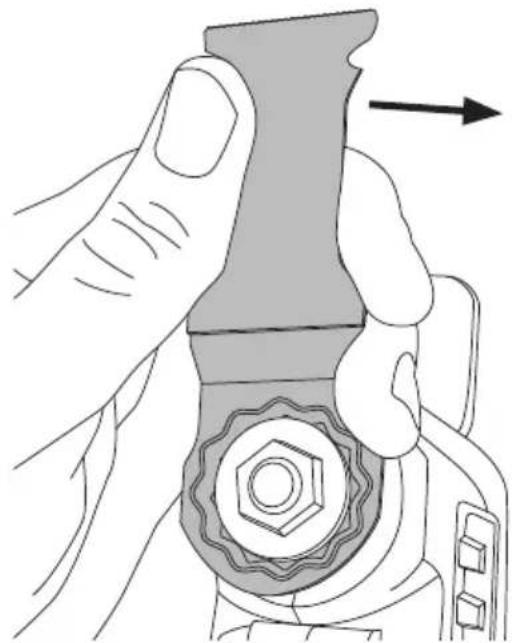

Tillbehör från Bosch Starlock

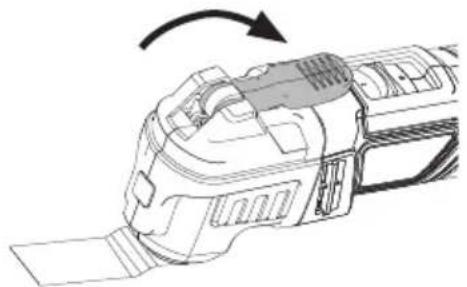

1. Vik ut spärren helt.

2. Skruva bort låsmuttern (1).

3. Lägg tillbehöret på fästet.

Starlock-tillbehöret kommer att ligga löst på fästet, centrumhålet är något för litet för fästet.

1. Rikta in de små hålen i tillbehöret mot piggarna på fästet och skruva tillbaka låsmuttern. Dra åt för hand, verktyg behövs inte.

Om tillbehöret hamnar lite snett och inte glider ner på piggarna trycker du det bara åt sidan så hoppar det på plats.

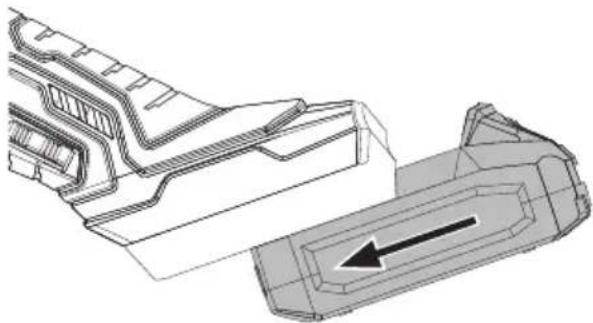

1. Skjut in batteriet i batterianslutningen (8) och se till att det klickar fast ordentligt.
2. Slå på/av med strömbrytaren (4).
3. Ställ in hastigheten med reglaget (6).

Vilken hastighet du väljer beror på vilken typ av arbete som ska utföras och vilket material du ska bearbeta. Prova dig fram till den hastighet som fungerar bäst.

Var försiktig när du använder sågbladen. Kontrollera arbetsområdet så att du är beredd på ev. spik, skruv eller annat som kan leda till att du tappar kontrollen över multiverktyget. Om du kapar väggplattor, tänk på att sågbladet slits hårt vid långvarig användning.

Slipning

• Slippapperet sitter fast med kardborre. Dra bort det använda slippapperet, rengör vid behov kardborreväven på tillbehöret och sätt sedan fast ett nytt slippapper.
• Använd alltid felfria slippapper och byt ofta. Det gör att resultatet blir bättre och ökar dessutom multiverktygets livslängd.
• Tryck inte för hårt när du slipar utan arbeta med ett jämnt, lätt tryck. Slipeffekten blir inte högre om du trycker hårt utan det medför endast att både slippapper och multiverktyget slits snabbare.
• Använd inte ett slippapper till trä som tidigare har använts till metall.

Överbelastning och skydd

Multiverktyget/batteriet har ett antal skydd för att undvika skada.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av multiverktyget/batteriet. Skyddet är självåterställande. Ställ strömbrytaren i läge "0" och vänta några sekunder, se till att multiverktyget är utan belastning och starta det på nytt. Det ska nu fungera normalt.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av multiverktyget/batteriet. Skyddet är självåterställande men multiverktyget går inte att starta förrän temperaturen sjunkit till en säker nivå. Ställ strömbrytaren i läge "0" och låt multiverktyget svalna innan arbetet återupptas. Undvik att utsätta multiverktyget för ihållande solljus under långa perioder. Detta kan leda till att överhettningsskyddet aktiveras.
• Batteriet har ett underspänningsskydd som aktiveras när batteriet blir urladdat. Underspänningsskyddet stänger av multiverktyget och batteriet måste laddas.

Skötsel, underhåll och förvaring

△ Ta alltid ut batteriet ur multiverktyget före justering, service eller underhåll.

• Rengör multiverktyget utvändigt med en mjuk borste eller trasa. Använd inte vatten, lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (5 och 7).
• Förvara multiverktyget torrt och utom räckhåll för barn om det inte ska användas under en längre period.

Felsökningsschema

Multiverktyget startar inte.	Batteriet är urladdat eller felaktigt monterat. Ladda batteriet och se till att det är helt inskjutet i multiverktyget.
Multiverktyget går sakta och/eller stängs av.	Oskarpa eller skadade tillbehör.Kontrollera tillbehören och byt vid behov.För hård matning. Minska på matningen.Batteriet kan vara överhettat.Se avsnittet Överbelastning och skydd.
Dålig batteritid.	Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.Batteriet behöver bytas ut.
Batteriet laddas inte.	Batteriet sitter inte ordentligt inskjutet i laddaren.Batteriets eller laddarens kontakter är förorenade.Dra ut laddarens stickpropp ur vägguttaget och gör ren kontaktema.Stickproppen sitter inte ordentligt i vägguttaget.Finns det ström i vägguttaget?Laddaren eller nätkabeln är skadade.Batteriet behöver bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Använd alltid hörselskydd vid ljudnivåer över 80 dB(A)

Vibration a h = 5,793 m/s^2 , K = 1,5 m/s^2

Vikt 0,9 kg (utan batteri)

(Batteri och laddare säljs separat)

Vibration

- Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.

- Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

- Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.

- För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Multimaskin

Art.nr. 41-1376 Modell DSB009-180

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
