BEDIENUNGSANLEITUNG HI 450 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

41-2375

P1B-ZTH-13B

Ver. 20200914

Original Bedienungsanleitung

Impact Wrench

Art.no 41-2375 Model P1B-ZTH-13B

Art.Nr. 41-2375 Modell P1B-ZTH-13B

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnung: Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeug“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteck-dose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z.B. Rohren, Heizungen, Öfen oder Kühlschränken, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht für Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Immer eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

f) Immer geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr ausmachen.
e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge stets sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Schlagschrauber

• Warnung: Nur Nüsse und Zubehörteile verwenden, die für das Gerät vorgesehen sind. Verchromte Nüsse und Zubehöre sind nur für Handwerkzeuge vorgesehen und DÜRFEN NICHT mit einem Schlagschrauber verwendet werden. Sie können zersplittern und Verletzungen verursachen.
• Vor dem Wechsel der Nuss den Stecker abziehen. Bei einem unabsichtlichen Start besteht sonst das Risiko für Verletzungen der Hände.
• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nie benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.
• Wird ein Verlängerungskabel eingesetzt, muss dieses für den Einsatz im Außenbereich geeignet sein. Die Benutzung des falschen Verlängerungskabels kann gefährlich sein.
• Das Gerät vor Regen und Feuchtigkeit schützen.
• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.

- Vor dem Gebrauch des Gerätes immer die folgenden Punkte überprüfen, um Unfälle zu vermeiden:

• Der Benutzer des Gerätes sowie Personen in der Nähe tragen einen Gehörschutz und Augenschutz.
• Es werden nur Nüsse und Zubehörteile verwendet, die für die Benutzung mit dem Gerät vorgesehen sind.
• Es werden nur unbeschädigte Nüsse und Zubehörteile verwendet.

Hinweis: Beim Festziehen von Radmuttern muss zwischen Nuss und Schlagschrauber ein Drehmomentstab mit dem richtigen Drehmoment eingesetzt werden, weil ansonsten die Muttern zum Schaden der Felge zu fest angezogen werden können.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Immer Augenschutz und Gehörschutz anwenden.

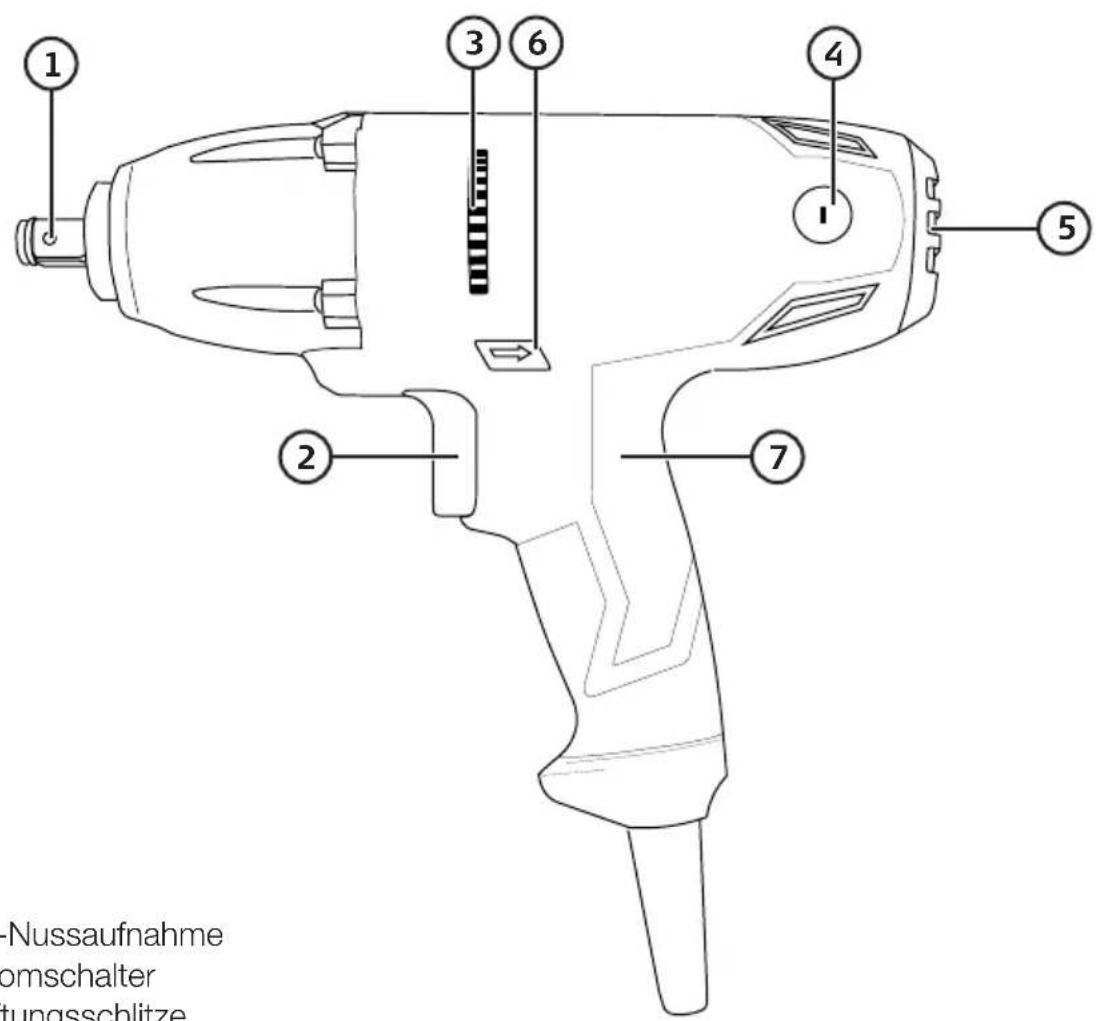

Tasten und Funktionen

1. 12 "-Nussaufnahme
2. Stromschalter
3. Lüftungsschlitze
4. Kohlebürstenhalter
5. Lüftungsschlitze
6. Umschalter für Rechts-/Linksdrehung
7. Griff

Benutzung

Vorbereitungen

• Warnung: Das Fahrzeug mit eingelegtem Gang parken und die Handbremse anziehen. Bei einem Fahrzeug mit Automatik den Wählhebel in P-Stellung (Parken) bringen und die Handbremse anziehen, bevor es angehoben wird. Sicherstellen, dass die Räder, die noch auf dem Boden stehen, nicht ins Rollen kommen können.
• Das Fahrzeughandbuch lesen, um sicher zu sein, wie der Wagenheber unter dem Auto angebracht werden soll.

Bitte beachten

• Das Auto auf eine feste und stabile Unterlage stellen.
• Einen Wagenheber benutzen, der das Gewicht des Fahrzeugs ohne Probleme heben kann.
• Bei Anwesenheit unter dem Fahrzeug immer Unterstellböcke unter das Fahrzeug stellen.
• Körperteile niemals unter ein Fahrzeug strecken, das nur auf dem Wagenheber steht.
• Manche Fahrzeuge haben unterschiedliche Gewinde an den Radmuttern auf der rechten bzw. linken Seite. Dies kontrollieren, bevor die Muttern gelöst werden, damit sie nicht aus Versehen festgezogen werden.
• Die Radmuttern/Radbolzen mindestens 3 Umdrehungen von Hand festschrauben, um zu verhindern, dass die Gewinde durch den Schlagschrauber beschädigt werden.

Radmuttern/Radbolzen lösen

1. Eine Nuss wählen, die exakt zur Mutter passt, die gelöst werden soll und diese auf die Halterung (1) am Schlagschrauber drücken. Eine Sechskant-Kraftnuss benutzen.

2. Die Nuss komplett über die Mutter/den

Bolzen stülpen.

1. Den Schlagschrauber mit einer Hand am vorderen Teil stabil halten und mit der anderen Hand den Griff halten.

2. Den Umschalter (6) eindrücken, um die Nuss gegen den Uhrzeigersinn zu drehen (Mutter lösen).

Hinweis: Das Gerät nicht länger als 15

Sekunden in eine Richtung betreiben, falls die Radmutter/der Radbolzen sich nicht löst. Falls sie sich nicht lösen:

- Die Drehrichtung mithilfe des Umschalters (6) ändern und ein paar Sekunden in die andere Richtung betreiben.

- Die Drehrichtung erneut ändern und das Gerät wieder in der ursprünglichen Richtung betreiben.

Radmuttern/Radbolzen anziehen

△ Hinweis: Beim Festziehen von Radmuttern sollte zwischen Nuss und Schlagschrauber ein Drehmomentstab (separat erhältlich) mit dem richtigen Drehmoment eingesetzt werden, weil ansonsten die Muttern zu fest angezogen werden können, was die Felgen beschädigt.

1. Eine Sechskant-Kraftnuss verwenden, die exakt auf die Mutter/den Bolzen passt.
2. Die Radmuttern/Radbolzen mindestens 3 Umdrehungen von Hand festschrauben, um zu verhindern, dass die Gewinde durch den Schlagschrauber beschädigt werden.
3. Die Nuss komplett über die Mutter/den Bolzen stülpen. Immer mit der unteren Radmutter/Radbolzen beginnen (siehe Bilder unten).
4. Den Schlagschrauber mit einer Hand am vorderen Teil stabil halten und mit der anderen Hand den Griff (7) halten.
5. Den Umschalter (6) eindrücken, um die Nuss im Uhrzeigersinn zu drehen (Mutter anziehen).
6. Den Wagenheber senken, sodass das Auto auf dem Boden steht.

⚠️ Warning: Mit einem Drehmomentschlüssel kontrollieren, ob die Räder mit dem empfohlenen Anziehdrehmoment fest sitzen, bevor das Auto nach dem Reifenwechsel wieder benutzt wird.

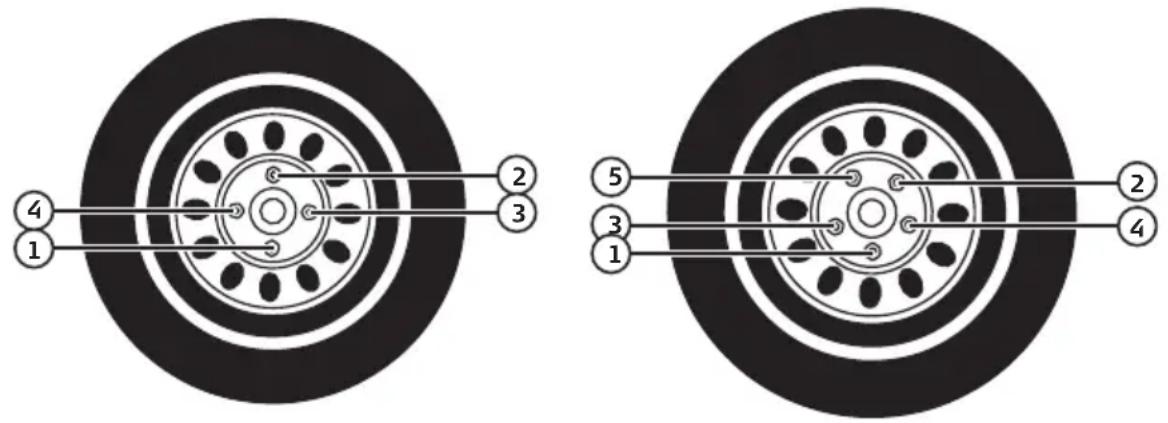

△ Hinweis: Die Radmuttern/Radbolzen in der richtigen Reihenfolge anziehen, hier unten werden Beispiele für Felgen mit 4 bzw. 5 Bolzen angezeigt.

Pflege und Wartung

• Das Produkt mit einem feuchten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.
• Niemals versuchen, das Produkt selbst zu reparieren oder anderweitig Änderungen daran vorzunehmen. Alle Reparaturen am Werkzeug unbedingt von zertifizierten Servicetechnikern mit Originalersatzteilen ausführen lassen.

Fehlersuche

Das Gerät startet nicht.

• Sicherstellen, dass Netzkabel richtig an die Steckdose angeschlossen ist.
• Sicherstellen, dass Spannung auf der Steckdose liegt.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 230–240 V AC, 50 Hz

Leistungsaufnahme 800 W

Max. Drehzahl unbelastet 0–3400 /min

Max. Drehmoment 450 Nm

Nussaufnahme 12 "

Beiliegende Kraftnüsse 17, 19, 21 und 22 mm

Netzkabel 3 m Gummikabel

Gewicht 5,25 kg

Abmessungen 365 x 110 x 285 mm

Schalldruckpegel LpA = 92 dB(A), KpA = 3 dB(A)

Schallleistungspegel LwA = 103 dB(A), KwA = 3 dB(A)

Schwingungswert ah = 6,83 m/s², K = 1,5 m/s²

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Impact Wrench

Cocraft 41-2375

P1B-ZTH-13B

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 HAMBURG
