Tuotetyyppi	Iskumutterinväännin
Merkki	Cocraft
Malli	HI 450
Nimellisjännite	230–240 V AC, 50 Hz
Teho	800 W
Maksimivääntömomentti	450 Nm
Kuormittamaton nopeus	0–3400 rpm
Käyttökoko	1/2" (12.7 mm) neliö
Mukana tulevat iskupesät	17, 19, 21, 22 mm
Verkkojohdon pituus	3 m (kumikaapeli)
Paino	5.25 kg
Mit	365 x 110 x 285 mm
Äänenpainetaso (LpA)	92 dB(A) (K=3 dB(A))
Äänitehotaso (LwA)	103 dB(A) (K=3 dB(A))
Tärinätaso (ah)	6.83 m/s² (K=1.5 m/s²)
Eteen-/taaksepäin valitsin	Kyllä, löysäämistä/kiristämistä varten
Virtakytkin	Päälle/pois liipaisin
Turvaominaisuudet	Vaatii kuulosuojaimet ja suojalasit
Huolto	Puhdista kostealla liinalla; vain mietoja pesuaineita
Korjattavuus	Korjaukset vain pätevien teknikoiden toimesta; käytä alkuperäisiä varaosia
Hävittäminen	Älä hävitä kotitalousjätteen mukana; kierrätä keräyspisteessä

Usein kysytyt kysymykset - HI 450 Cocraft

Kuinka löysään itsepäisen pyöränmutterin HI 450:llä?

Jos mutteri ei löysene 15 sekunnin jatkuvan käytön jälkeen, vaihda myötäpäivään pariksi sekunniksi, sitten takaisin vastapäivään. Tämä 'vasaroiva' toiminta auttaa usein irrottamaan mutterin.

Voinko käyttää tavallisia kromipesiä tämän iskumutterinvääntimen kanssa?

Ei. Käytä vain iskunkestäviä pesiä, jotka on tarkoitettu iskumutterinvääntimille. Kromatut pesät voivat särkyä ja aiheuttaa vakavia vammoja.

Tarvitsenko vääntötangon kiristäessäni pyöränmuttereita?

Kyllä. Aseta vääntötanko (myydään erikseen) iskumutterinvääntimen ja pesän väliin ylikiristämisen välttämiseksi. Tarkista aina lopuksi momenttiavaimella ajoneuvon ohjeiden mukaan.

Mitä suojavarusteita minun tulisi käyttää?

Käytä aina suojalaseja ja kuulosuojaimia. Työkalu tuottaa kovaa melua (92 dB) ja roskia voi lentää.

Kuinka vaihdan pyörimissuunnan?

Käytä eteen/taakse valitsinta (painike liipaisimen lähellä). Työnnä vasemmalle vastapäivään (löysää) ja oikealle myötäpäivään (kiristä).

Mikä on HI 450:n maksimivääntömomentti?

Maksimivääntömomentti on 450 Nm. Tämä riittää useimpien henkilöautojen pyöränmuttereille.

Voinko käyttää jatkojohtoa?

Kyllä, mutta käytä vain ulkokäyttöön soveltuvaa jatkojohtoa, joka vastaa työkalun tehotarpeita. Vaurioitunut tai sopimaton johto aiheuttaa sähköiskun riskin.

Kuinka puhdistan ja huollan iskumutterinväännintä?

Pyyhi työkalu kostealla liinalla ja miedolla pesuaineella. Älä koskaan käytä liuottimia. Anna hiiliharjojen vaihto vain pätevän teknikon toimesta.

Mitä teen, jos työkalu ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni jännitteisessä pistorasiassa. Jos pistorasia on kuollut, testaa toista laitetta. Jos se ei edelleenkään toimi, ota yhteys pätevään korjauspalveluun.

Kuinka hävitän työkalun?

Älä heitä sitä kotitalousjätteeseen. Vie se paikalliseen kierrätyskeskukseen tai palauta se ostopaikkaan ympäristöystävällistä hävittämistä varten.

KÄYTTÖOHJE HI 450 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita koskien sähkökäyttöisiä käsityökaluja

Varoitus! Lue kaikki ohjeet. Alla olevien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Varoitustekstin termi sähkökäyttöinen käsityökalu tarkoittaa verkkovirralla tai akulla toimivaa käsityökalua.

SÄÄSTÄ NÄMÄ OHJEET.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöistä käsityökalua räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöistä käsityökalua. Tarkkaavaisuuden menettäminen saattaa johtaa onnettomuuteen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamaton pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele virtajohtoa varoen. Älä kanna laitetta virtajohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Sotkeutuneet tai vahingoittuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua on pakko käyttää kosteassa ympäristössä, liitä laite pistorasiaan vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät sähkökäyttöistä käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimen, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistämistä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen pistorasiaan, liität akun tai nostat/kannat sähkökäyttöistä käsityökalua. On erittäin vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen työkalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle työskennellessäsi. Varmista, että seisot tasapainoisesti työn jokaisessa vaiheessa. Näin hallitset sähkökäyttöisen käsityökalun paremmin yllättävissä tilanteissa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat takertua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Sen käyttö vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sellaista sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Oikean työkalun käyttö on tehokkaampaa ja turvallisempaa sille tarkoitetulla syöttönopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta tai poista akku laitteesta ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista ja ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Varmista, että kaikki asetukset on tehty oikein, kaikki liikkuvat osat liikkuvat esteettä ja että mikään muu seikka ei häiritse sähkökäyttöisen käsityökalun toimintaa. Jos jokin osa on vahingoittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkökäyttöisistä käsityökaluista.
f) Pidä leikkaavat osat terävinä ja puhtaina. Kunnolla huolletut terävät terätyökalut vähentävät juuttumisen vaaraa, ja niitä on helpompi hallita.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita näiden ohjeiden mukaisesti. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Mutterinväännintä koskevat turvallisuusohjeet

• Varoitus! Käytä vain mutterinvääntimelle tarkoitettuja hylsyjä ja tarvikkeita.
  Kromatut hylsyt ja tarvikkeet sopivat vain käsityökaluihin, eikä niitä saa käyttää mutterinvääntimen kanssa. Ne voivat hajota ja aiheuttaa loukkaantumisen.
• Irrota pistoke pistorasiasta ennen hylsyn vaihtoa. Tahaton käynnistyminen saattaa johtaa käsien vahingoittumiseen.
• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Jatkojohdon tulee sopia ulkokäyttöön. Vääränlaisen jatkojohdon käyttäminen lisää onnettomuusriskiä.
• Suojaa laitetta sateelta ja kosteudelta.
• Irrota pistoke pistorasiasta, kun et käytä laitetta.

- Tarkista turvallisuussyistä aina seuraavat kohdat ennen laitteen käyttöä.

• Käyttäjällä ja työskentelyalueella olevilla tulee olla kuulosuojain ja suojalasit.
• Käytä vain mutterinvääntimelle tarkoitettuja hylsyjä ja tarvikkeita.
• Hylsyjen ja tarvikkeiden tulee olla ehjiä.

Huom.! Rengasmuttereiden kiristämisessä tulee käyttää momenttisauvaa, jotta mutteri ei kiristy liikaa ja vahingoita vannetta.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina kuulosuojainta ja suojalaseja tai visiiriä.

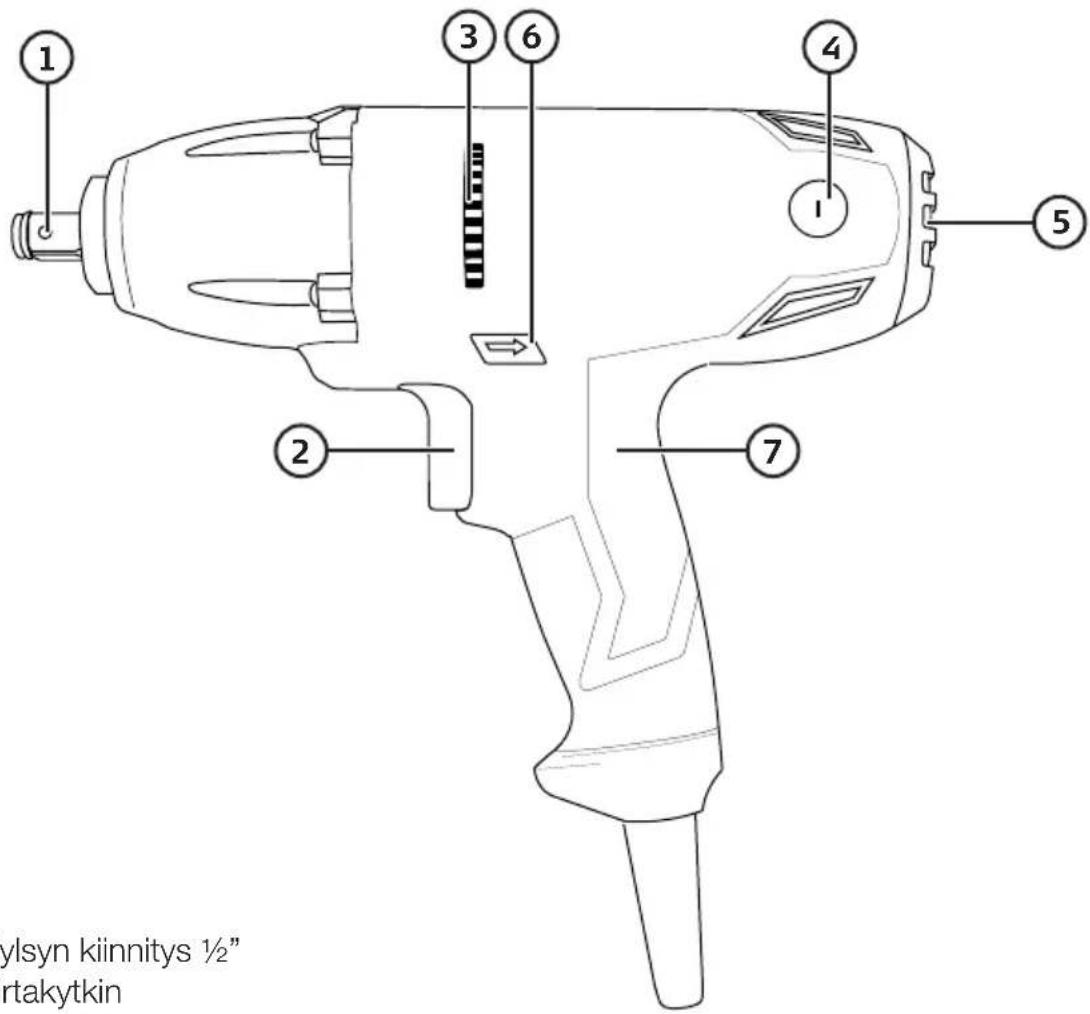

Painikkeet ja toiminnot

1. Hylsyn kiinnitys 12 "
2. Virtakytkin
3. Ilma-aukko
4. Hillipidike
5. Ilma-aukko
6. Pyörimissuunnan valintakytkin
7. Kahva

Käyttö

Esivalmistelut

• Varoitus! Pysäköi ajoneuvo vaihde päällä ja vedä käsijarrusta. Jos ajoneuvossa on automaattivaihteet, aseta vaihteisto asentoon P (pysäköinti) ja laita käsijarru päälle. Kiilaa maata vasten olevat pyörät, jotta ne eivät pääse pyörimään.
• Lue auton käyttöohjeesta, jos et tiedä, miten tunkki tulee asentaa auton alle.

Ota huomioon seuraavat asiat

• Aja auto kiinteälle ja vakaalle alustalle.
• Käytä tunkkia, joka kestää auton painon varmasti.
• Varmista auto autopukeilla, jos sinun jostain syystä pitää mennä auton alle.
• Älä laita mitään ruumiinosaa ajoneuvon alle, jos ajoneuvo on vain tunkin varassa.
• Joissain autoissa voi olla eripuoliset rengasmutterin kierteet auton oikealla ja vasemmalla puolella. Varmista tämä ennen muttereiden avaamista, jotta et vahingossa kiristä muttereita.
• Kierrä rengasmuttereita/-pultteja kiinni käsin vähintään kolme kierrosta, jotta ne eivät mene väärille kierteille.

Rengasmuttereiden/-pulttien avaaminen

1. Käytä irrotettavaan mutteriin/pulttiin tarkalleen sopivaa hylsyä. Kiinnitä hylsy mutterinvääntimen kiinnikkeeseen (1). Käytä 6-kulmaista voimahylsyä.

1. Paina hylsy kokonaan kiinni avattavaan mutteriin/pulttiin.

2. Pidä toinen käsi tiukasti kiinni mutterinvääntimen etuosan ympärillä ja toinen käsi kahvalla (7).

3. Valitse kytkimellä (6) hylsyn pyöritys vastapäivään (mutteri aukeaa).

△ Huom.! Älä käytä mutterinväännintä yli 15 sekuntia samaan suuntaan, jos rengasmutteri/-pultti ei aukea. Jos mutteri/pultti ei irtoa:

- Vaihda pyörimissuuntaa kytkimellä (6) ja käytä mutterinväännintä muutama sekunti toiseen suuntaan. - Vaihda pyörimissuunta takaisin alkuperäiseen pyörimissuuntaan.

Rengasmuttereiden/-pulttien kirstäminen

△ Huom! Rengasmuttereiden kiristämisessä tulee käyttää momenttiavainta (myydään erikseen) hylsyn ja mutterinvääntimen välissä ja oikeaa kiristysmomenttia, jotta mutteri ei kiristy liikaa ja vahingoita vannetta.

1. Laita oikean kokoinen 6-kulmainen voimahylsy kiinni kiristettävään mutteriin/pulttiin.
2. Kierrä rengasmuttereita/-pultteja kiinni käsin vähintään kolme kierrosta, jotta ne eivät mene väärille kierteille.
3. Paina hylsy kokonaan kiinni kiristettävään mutteriin/pulttiin. Aloita aina alimmasta rengasmutterista/-pultista (katso kuva).
4. Pidä toinen käsi tiukasti kiinni mutterinvääntimen etuosan ympärillä ja toinen käsi kahvalla (7).
5. Valitse kytkimellä (6) pyöritys myötäpäivään (kirstys).
6. Laske tunkkia niin, että auto on maan varassa.

⚠️ Varoitus! Tarkista kiristysmomentti momenttiavaimella ennen kuin lähdet ajamaan renkaanvaihdon jälkeen.

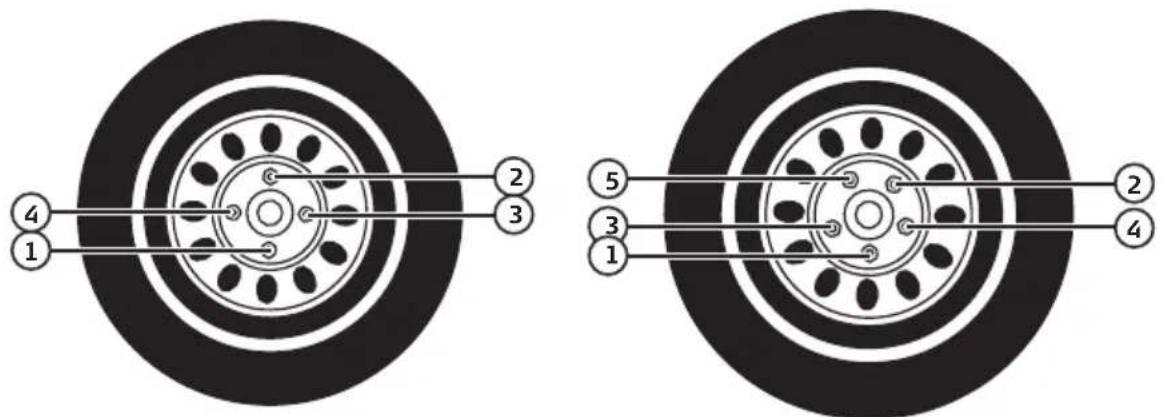

△ Huom.! Kiristä rengasmutterit/-pultit oikeassa järjestyksessä. Alla on näytetty 4- ja 5-pulttisen renkaan kiristysjärjestys.

• Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Älä korjaa tai muuta mutterinväännintä millään tavalla. Kaikki korjaukset (hiilien vaihto ym.) tulee tehdä valtuutetussa huoltolikkeessä.

Vianhakutaulukko

Mutterinväännin ei käynnisty.

• Varmista, että virtajohto on liitetty kunnolla pistorasiaan.
• Tarkista, että pistorasiassa on virtaa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkovirtaliitäntä 230–240 V AC, 50 Hz

Teho 800 W

Kuormittamatton kierrosluku enintään 0-3400 kierr./min

Vääntömomentti enintään 450 Nm

Hylsyn kiinnitys 12 "

Mukana tulevat voimahylsyt 17, 19, 21 ja 22 mm

Virtajohto 3 metrin kumijohto

Paino 5,25 kg

Mitat 365 x 110 x 285 mm
