Produkttyp	Drahtlose IP-Kamera (Wi-Fi 802.11 b/g/n)
Modell	IC-7000PTn V2
Marke	Edimax
Kategorie	Sicherheitskamera
Auflösung	640 x 480 Pixel (VGA) bei 30 fps
Objektiv	Pan-Tilt: horizontal 300°, vertikal 120°
Nachtsicht	Ja, 8 IR-LEDs, Reichweite bis zu 5 m
Komprimierung	MJPEG
Audio	Eingebautes Mikrofon und Lautsprecher (Gegensprechen)
Bewegungserkennung	Ja, mit E-Mail-Benachrichtigung
Speicher	MicroSD-Karte (bis zu 32 GB) für Aufzeichnung
Netzwerk	10/100 Ethernet (RJ-45) und WLAN (802.11 b/g/n)
Protokolle	TCP/IP, HTTP, SMTP, FTP, DDNS, UPnP
Stromversorgung	5 V DC, 2 A (über Netzteil)
Abmessungen (B x H x T)	ca. 105 x 105 x 130 mm
Gewicht	ca. 210 g
Montage	Tisch- oder Deckenmontage (Halterung enthalten)
Betriebstemperatur	0°C bis 40°C
Luftfeuchtigkeit	20 % bis 80 % (nicht kondensierend)
Sicherheit	Passwortschutz, WEP/WPA/WPA2-Verschlüsselung
Lieferumfang	Kamera, Netzteil, Netzwerkkabel, Montagehalterung, Anleitung
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine chemischen Reiniger verwenden
Wartung	Firmware-Updates über die Edimax-Website prüfen; auf festen Sitz der Kabel achten
Reparierbarkeit	Ersatzteile wie Netzteil, Kabel und Halterungen sind erhältlich; Gehäuse nicht vom Benutzer zu öffnen

Häufig gestellte Fragen - IC-7000PTn V2 Edimax

Wie verbinde ich die Kamera IC-7000PTn V2 mit meinem WLAN?

Verbinden Sie die Kamera zunächst per Ethernet-Kabel mit Ihrem Router. Starten Sie dann das Einrichtungsprogramm Edimax EZMax auf Ihrem Computer. Folgen Sie den Anweisungen, um die WLAN-Einstellungen zu konfigurieren. Nach erfolgreicher Einrichtung können Sie das Ethernet-Kabel entfernen.

Kann ich die Kamera auch ohne Internet nutzen?

Ja, die Kamera kann im lokalen Netzwerk (LAN) betrieben werden. Für die Fernansicht benötigen Sie jedoch eine Internetverbindung und eine DDNS-Einrichtung oder Portweiterleitung.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste auf der Rückseite der Kamera für etwa 10 Sekunden, bis die Status-LED schnell blinkt. Die Kamera startet neu und alle Einstellungen sind zurückgesetzt.

Wie kann ich die Aufzeichnung auf einer SD-Karte einrichten?

Legen Sie eine MicroSD-Karte in den dafür vorgesehenen Steckplatz ein. Greifen Sie über die Web-Oberfläche auf die Kamera zu, gehen Sie zu Setup > Speicher und aktivieren Sie die Aufzeichnung. Wählen Sie Zeitplan oder bewegungsgesteuerte Aufzeichnung.

Warum funktioniert die Nachtsicht nicht?

Stellen Sie sicher, dass die Kamera nicht direktem Sonnenlicht ausgesetzt ist. Die Nachtsicht aktiviert sich automatisch bei schwachem Licht. Überprüfen Sie in den Einstellungen, ob der IR-Modus auf 'Auto' gesetzt ist. Falls die IR-LEDs nicht leuchten, könnte ein Defekt vorliegen.

Wie greife ich von unterwegs auf die Kamera zu?

Laden Sie die Edimax IC-7000PTn V2 App herunter (erhältlich für iOS und Android). Registrieren Sie einen DDNS-Dienst in der Kamera-Setup-Oberfläche oder richten Sie eine Portweiterleitung in Ihrem Router ein. Geben Sie dann die DDNS-Adresse oder die öffentliche IP in der App ein.

Kann ich mehrere Benutzer einrichten?

Ja, über die Web-Oberfläche können Sie bis zu 10 verschiedene Benutzerkonten anlegen. Gehen Sie zu Setup > Benutzerverwaltung und fügen Sie neue Benutzer mit unterschiedlichen Berechtigungen hinzu.

Die Kamera zeigt kein Bild an – was tun?

Überprüfen Sie die Netzwerkverbindung (Kabel oder WLAN). Starten Sie die Kamera neu und stellen Sie sicher, dass die Status-LED leuchtet. Prüfen Sie, ob die IP-Adresse der Kamera über das Router-Interface erreichbar ist. Eventuell ist die Java- oder ActiveX-Komponente in Ihrem Browser nicht aktiviert.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der Edimax-Website (Support-Bereich für IC-7000PTn V2) herunter. Gehen Sie in der Web-Oberfläche zu Setup > System > Firmware Upgrade. Wählen Sie die Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

Was bedeutet die blinkende LED an der Kamera?

Ein langsames Blinken (alle 2 Sekunden) zeigt an, dass die Kamera startet. Ein schnelles Blinken bedeutet, dass die Kamera im WLAN-Verbindungsmodus ist. Dauerhaft leuchtend zeigt eine erfolgreiche Verbindung an. Weitere Blinkcodes finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG IC-7000PTn V2 Edimax

Verkabelte/unverkabelte schwenkbare Internet-Kamera für 2 Modi

IC-7000PT V2 / IC-7000PTn V2 Schnellinstallationsanleitung

Version 1.0 / 7, 2009

Mehrsprachige Schnellanleitung auf der Treiber-CD

Deutsch: Finden Sie bitte das deutsche QIG beiliegend in der Treiber CD

Copyright© durch Edimax Technology Co, LTD. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenabfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen macht keine Repräsentationen und gibt keine Garantien, weder ausdrücklich noch stillschweigend, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche in diesem Handbuch beschriebene Software wird verkauft oder lizenziert "wie sie ist". Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufällige oder folgende Schäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Überarbeitungen oder Änderungen zu informieren.

Das von Ihnen erworbene Produkt und der Setup-Bildschirm können von den Abbildungen in dieser Schnellinstallationsanleitung leicht abweichen. Weitere detaillierte Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch, das sich auf der CD-ROM befindet. Die Software und technische Daten können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Internetseite www.edimax.com wegen möglicher Aktualisierungen. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.

Linux Open Source Code

Einige Edimax-Produkte beinhalten Softwarecode, der von Dritten entwickelt worden ist, einschließlich Softwarecode, der der GNU General Public License („GPL“) oder der GNU Lesser General Public License („LGPL“) unterliegt. Bitte besuchen Sie die GNU (www.gnu.org)

und LPGL

(www.gnu.org) Internetseiten, um die Bedingungen der jeweiligen Lizenz einzusehen.

Die in den Edimax-Produkten verwendeten GPL-Codes und LGPL-Codes werden ohne Garantie verbreitet und unterliegen den Urheberrechten ihrer Autoren. Details finden Sie in den Lizenzen der GPL- und LGPL-Codes. Sie können die Firmwaredateien unter http://www.edimax.com im Bereich "Download" herunterladen.

1. Produktinformation

Vielen Dank, dass Sie diese IP-Kamera erworben haben! Diese IP-Kamera ist ein ideales Produkt für alle Arten der Videoüberwachung, beispielsweise Haus-/Bürosicherheit, Beaufsichtigung von Kindern/Haustieren und Videoabfrage aus der Ferne usw. Die Kamera besitzt eine motorisierte Schwenkfunktion mit einem Blickwinkel von 355 Grad horizontal und 120 Grad vertikal. Die Benutzer können diese über einen Browser oder das Edimax Dienstprogramm betrachten, fernsteuern und einen größeren Bereich als mit einer normalen IP-Kamera zu überwachen. Die Kamera kann auf einen bestimmten Winkel voreingestellt werden, um diesen Punkt schnell und genau zu fokussieren.

Bevor Sie diese IP-Kamera nutzen, überprüfen Sie bitte die Packungsinhalte. Wenn etwas fehlt, wenden Sie sich bitte an den Händler und bringen Sie die Packung zurück, um Anspruch auf die fehlenden Teile zu erheben.

2. Prüfen des Packungsinhalts

• Eine IP-Kamera
• Ein Netzteil
• Ein Montagesatz
• Ein Kategorie 5 Ethernetkabel
• Eine Schnellinstallationsanleitung
• Eine CD (einschließlich Handbuch/Dienstprogramm/mehrsprachige Schnellanleitung)
  • Zwei Antennen (nur IC-7000PTn V2)

Wenn eines oder mehrere der oben genannten Teile fehlt, wenden Sie sich bitte an Ihren Händler.

3. Systemanforderungen

Die Systemanforderung für den Zugriff auf die IP-Kamera mit einem PC, MAC oder Notebook ist folgende:

• Computer Betriebssystem: Windows 2000, XP SP2 und Vista
• CPU: Intel Pentium III 750 MHz und darüber oder Celeron 1 GHz und darüber

• Arbeitsspeicher: 128 MB (256 MB empfohlen)
• VGA Grafikkartenauflösung: 1024 x 768 oder höher

4. Hardwareinstallation

Bitte befolgen Sie folgende Anweisungen, um die Kamera einzurichten:

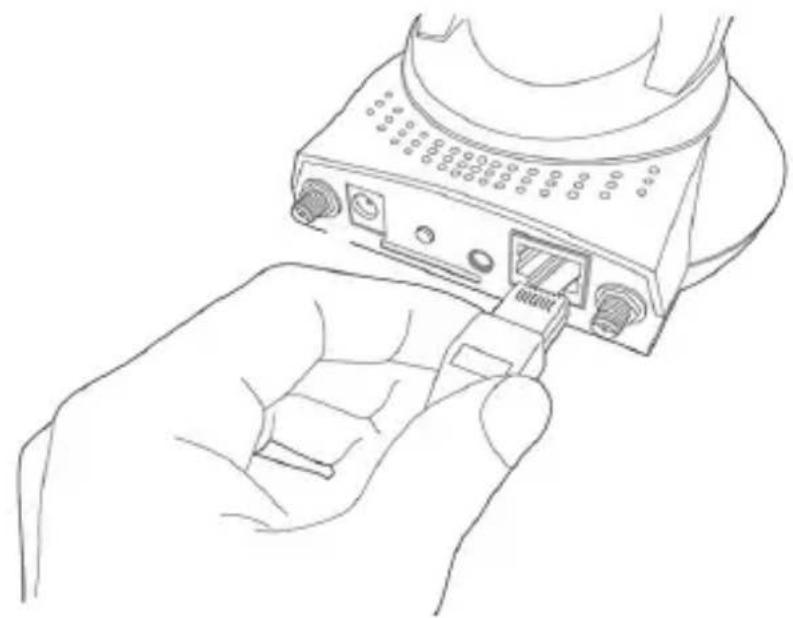

1. Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk und das andere Ende mit der LAN-Buchse dieser IP-Kamera.

HINWEIS: Überspringen Sie diesen Schritt, wenn Sie IC-7000PTn V2 nur mit WLAN verwenden.

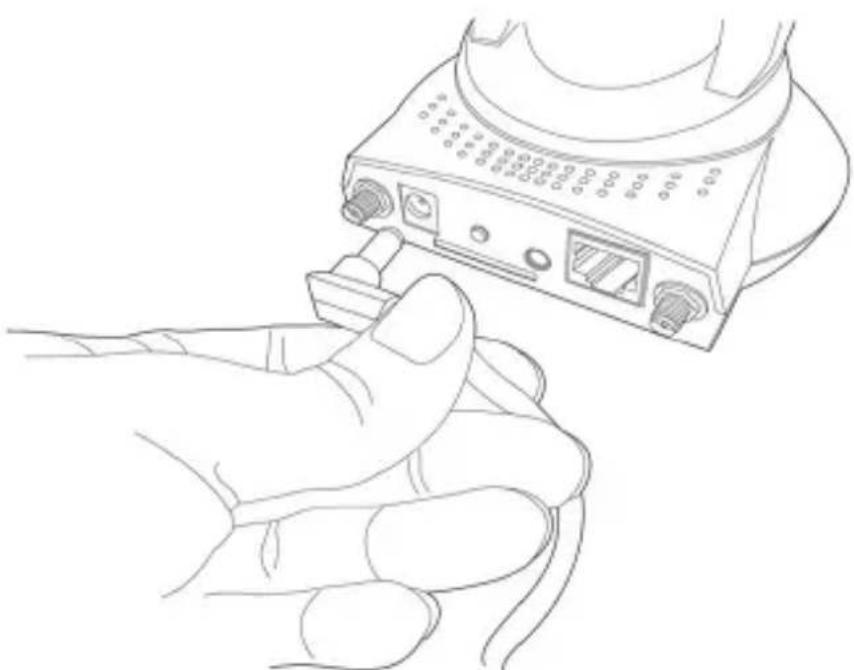

1. Stecken Sie das Netzteil in eine Steckdose und verbinden Sie den Netzteilstecker mit der Netzteilbuchse auf der Rückseite der IP-Kamera.

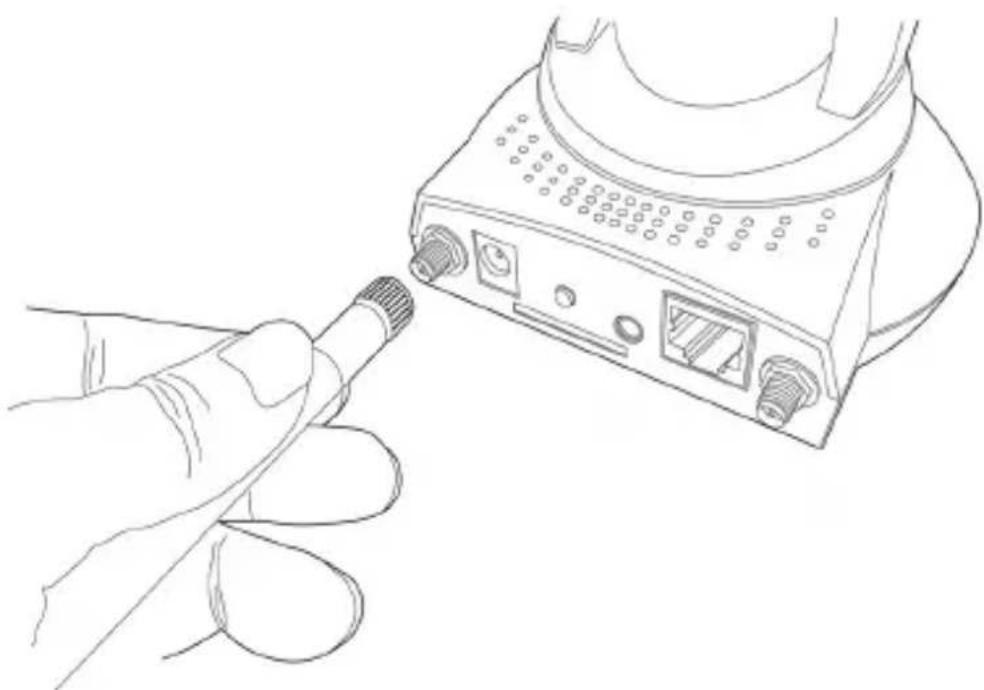

1. Schließen Sie die Antennen am Antennensockel (nur bei IC-7000PTn V2) an, der sich auf der Rückseite der IP-Kamera befindet.

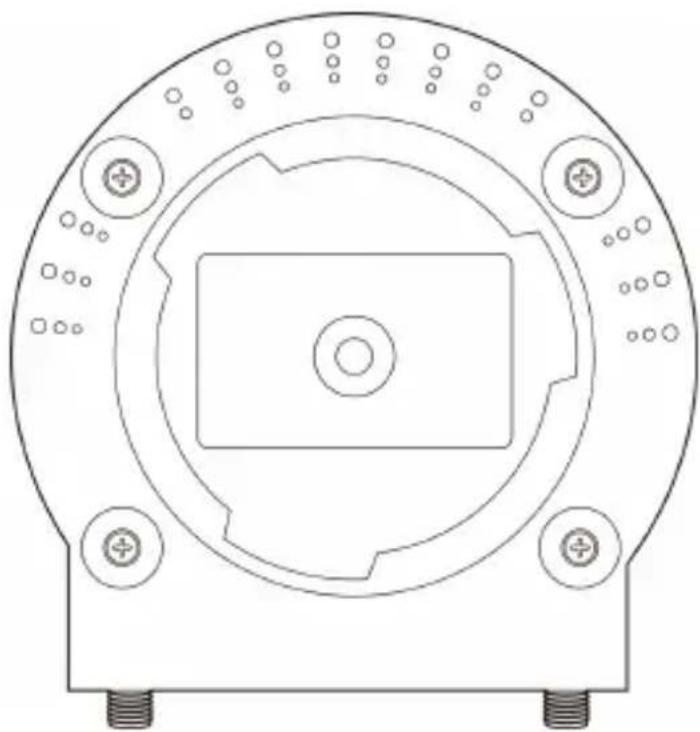

1. Platzieren Sie die IP-Kamera an einem sicheren Ort und zeigen Sie mit der Kamera auf die Stelle, die Sie überwachen möchten. Wenn Sie die Kamera an eine Decke oder Wand hängen möchten, verwenden Sie bitte den Stativanschluss (auf der Unterseite der IP-Kamera, wie nachfolgend dargestellt), um die Kamera zu sichern.

Befolgen Sie die nachfolgenden, einfachen Schritte zum Aufrufen des Installationsassisten, der Sie schnell durch den Installationsprozess führen wird. Die folgende Installation wird unter Windows Vista ausgeführt. Der Installationsvorgang unter Windows XP und 2000 ist ähnlich.

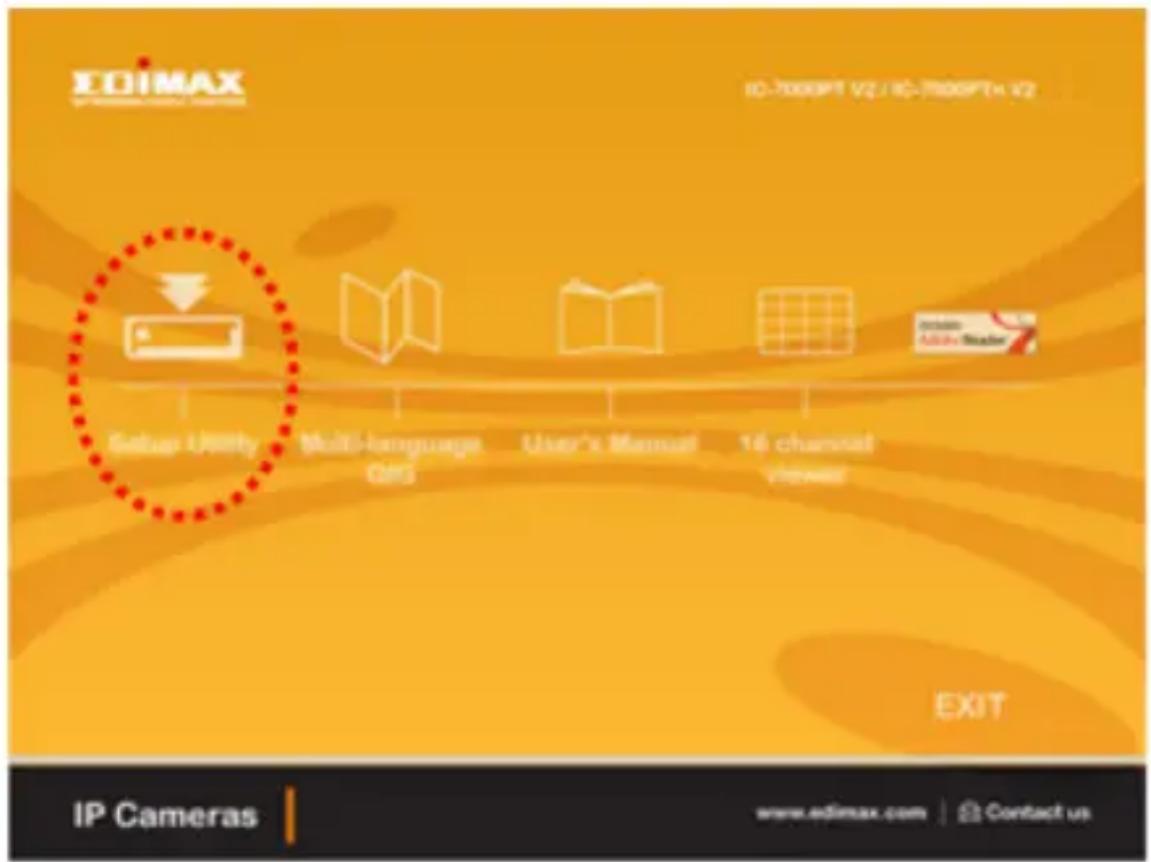

1. Legen Sie die CD, welche zusammen mit der IP-Kamera geliefert worden ist, in Ihr CD-ROM-Laufwerk. Das Programm „Autorun.exe" sollte automatisch ausgeführt werden. Wenn nicht, führen Sie "Autorun.exe" manuell aus. Sie finden die Datei auf der CD im Ordner "Autorun".
2. Der Installationsassistent wird Ihnen vier Auswahlmöglichkeiten anzeigen. Wählen Sie das Programm aus, das Sie installieren möchten, oder klicken Sie auf "EXIT", um das Programm später zu installieren. Die folgenden Installationsschritte sind eine Demonstration für "Install Administrator Utility & Camera Viewer" (Administrator-Dienstprogramm und Kamera-Viewer installieren).

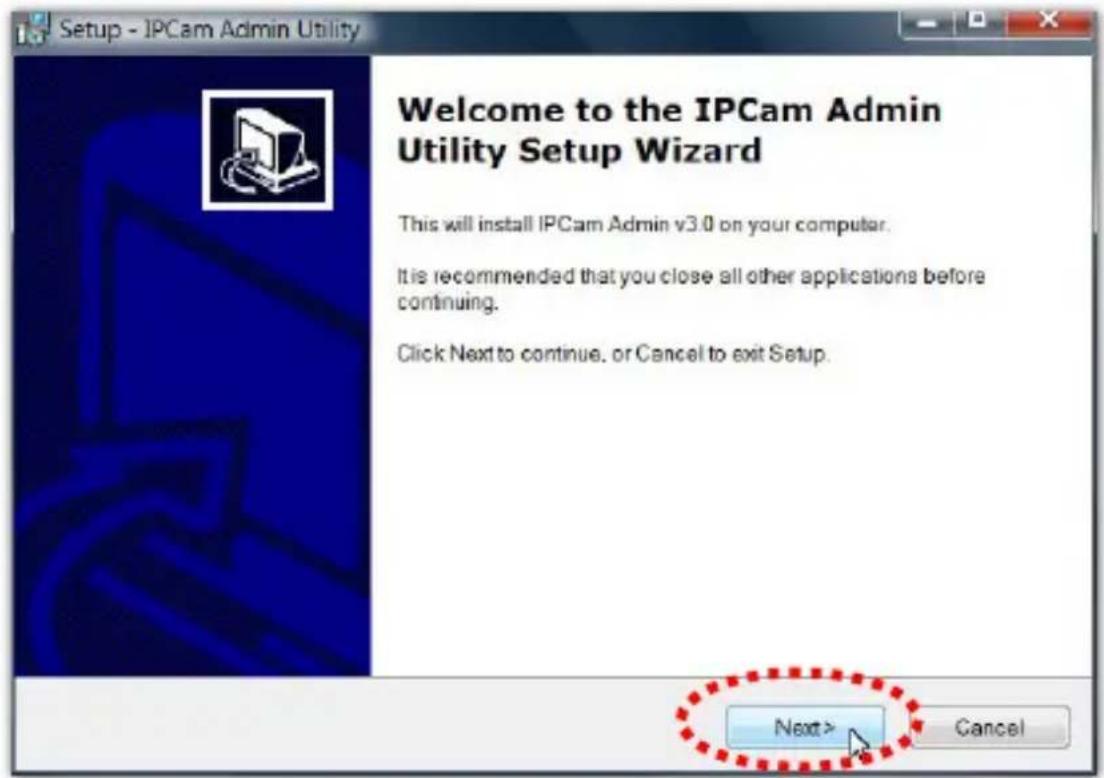

1. Das System wird den Installationsablauf starten. Klicken Sie auf "Next (Weiter)" um mit der Installation fortzufahren.

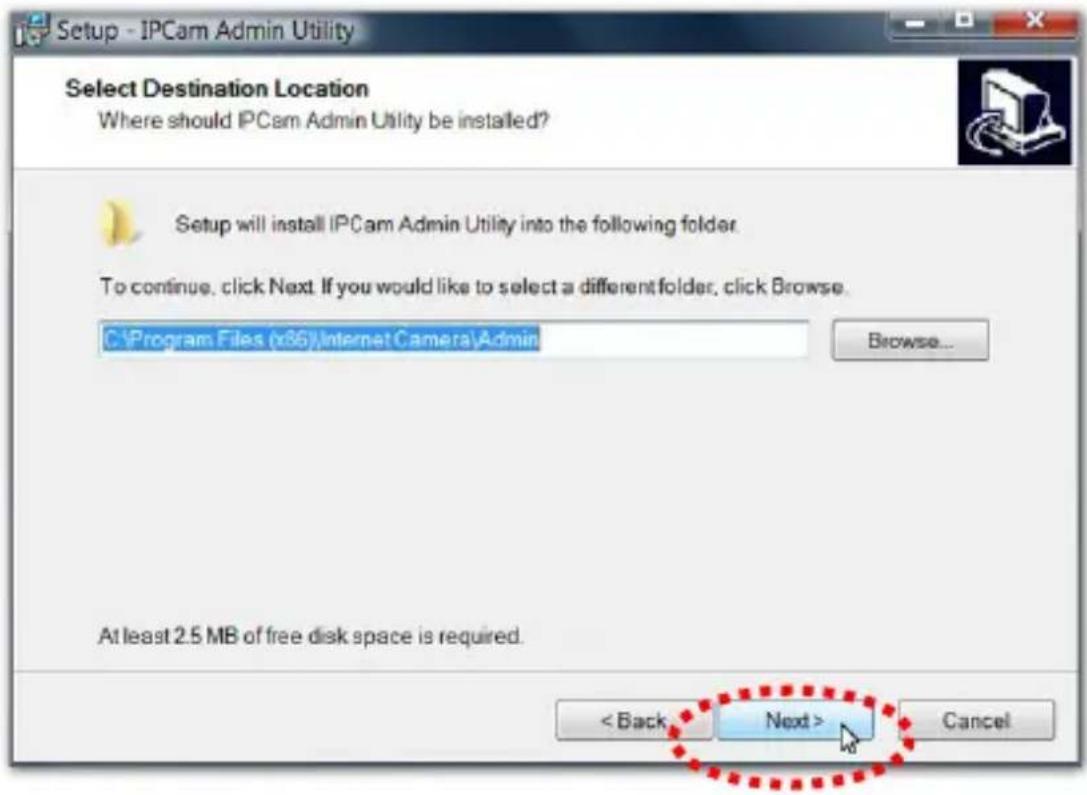

1. Wenn Sie die Software in einem anderen Ordner installieren möchten, klicken Sie auf "Browse (Durchsuchen)"; anderenfalls klicken Sie auf "Next (Weiter)", um mit dem nächsten Schritt fortzufahren.

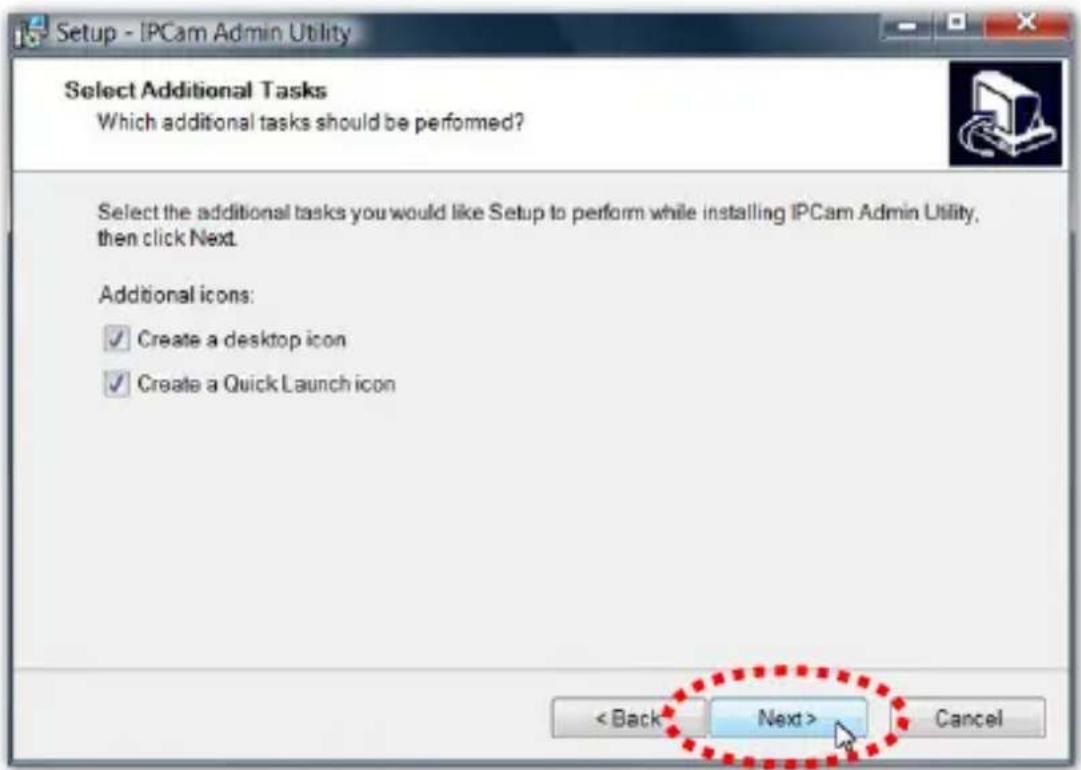

1. Klicken Sie auf "Next (Weiter)", um mit dem nächsten Schritt fortzufahren.

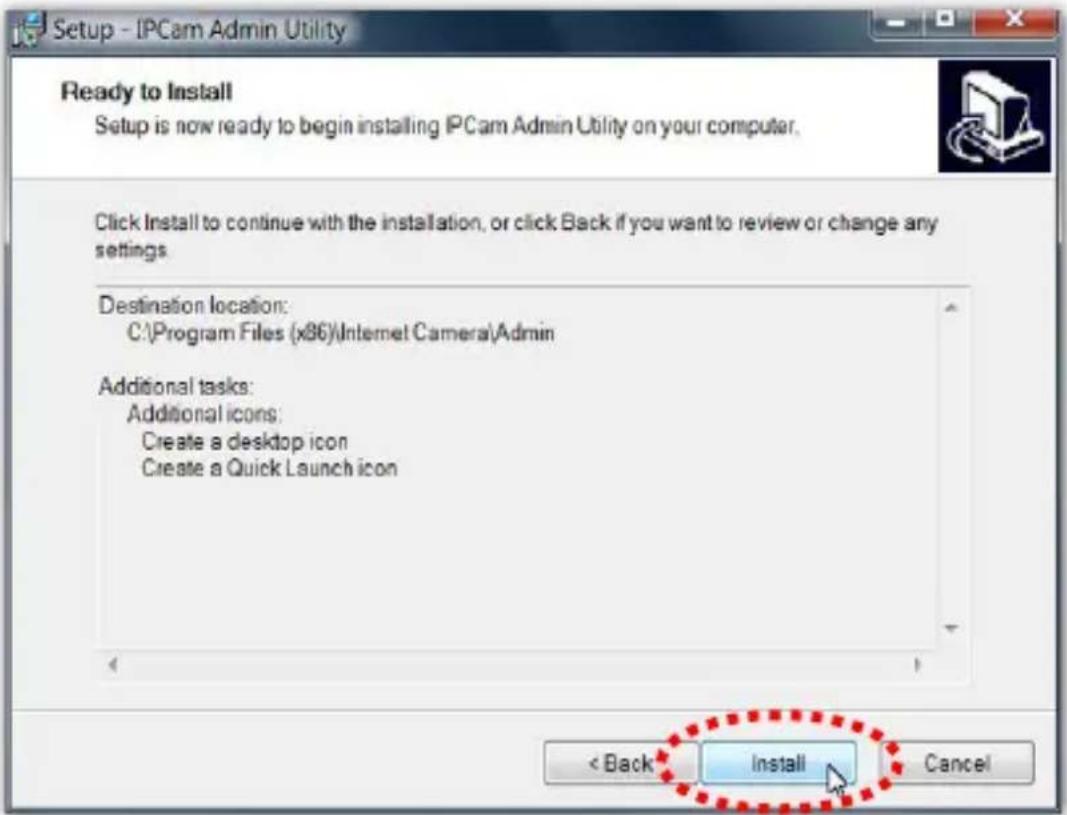

1. Klicken Sie auf 'Install (Installieren)', um mit der Installation des Programms zu beginnen; das System wird das Programm automatisch installieren.

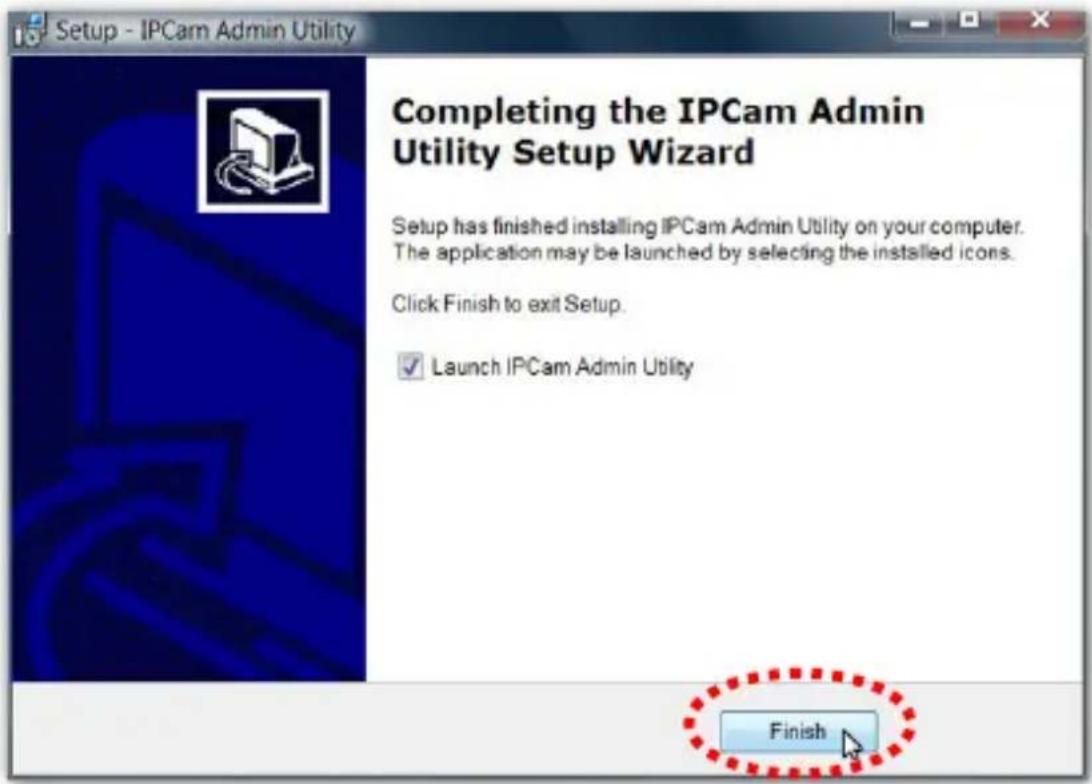

1. Klicken Sie auf "Finish (Fertig stellen)", um die Softwareinstallation abzuschließen.

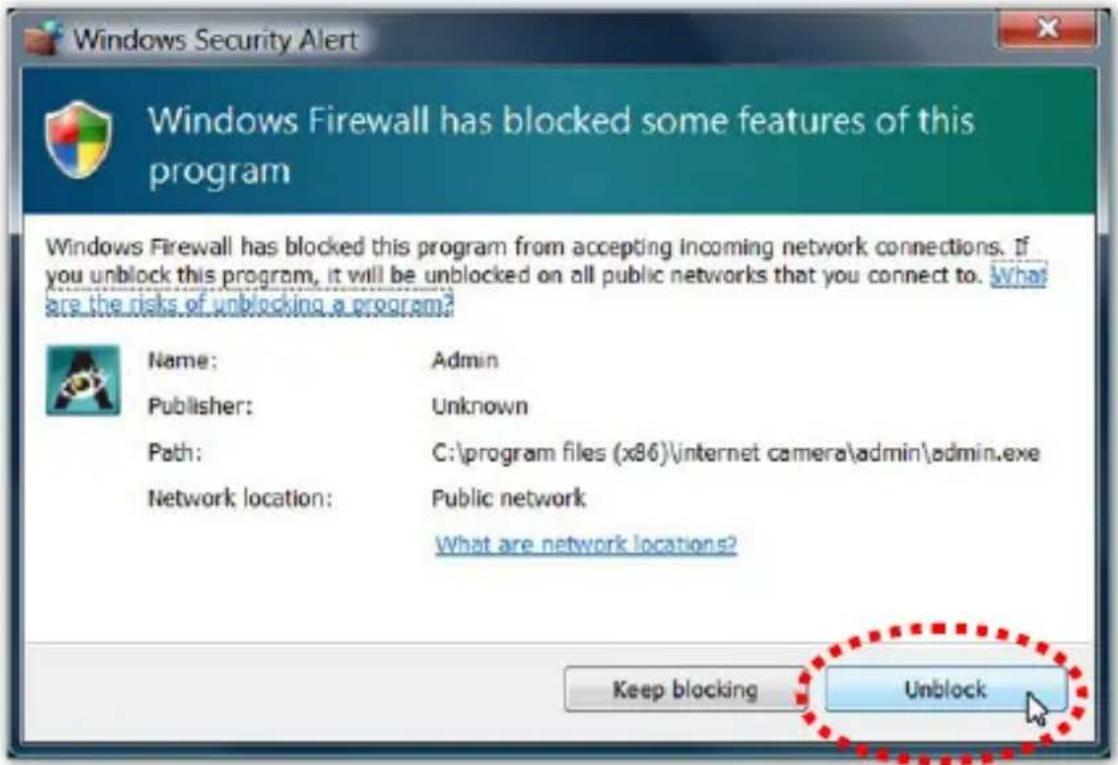

1. Wenn Sie Windows Defender oder eine Firewall eines anderen Anbieters installiert haben, sehen Sie unter Umständen folgende Meldung oder eine ähnliche Meldung. Klicken Sie bitte auf 'Unblock (Nicht mehr blockieren)', damit das Dienstprogramm der IP-Kamera die Firewall passieren kann. Anderenfalls wird das Dienstprogramm der IP-Kamera unter Umständen nicht ordnungsgemäß funktionieren

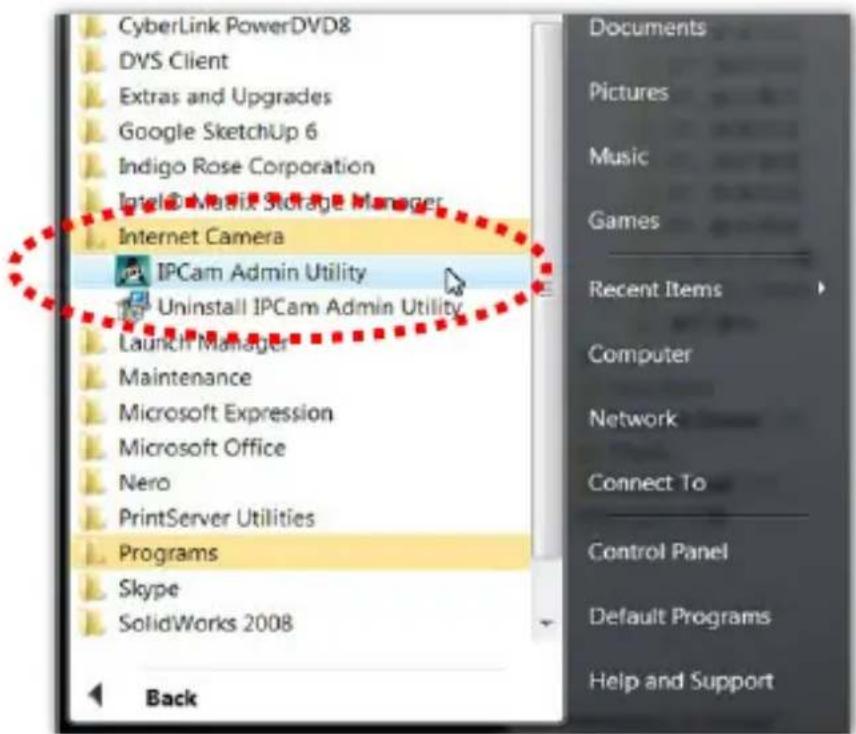

1. Es wird ein neuer Ordner namens 'IP-Kamera' unter 'Alle Programme' erstellt: Admin Utility und Uninstall. Sie können diese 2 Dienstprogramme verwenden, um eine Verbindung zur IP-Kamera herzustellen und die Funktionen der Kamera ohne den Webbrowser zu nutzen.

1. Wenn die Installation beendet ist, wird das System automatisch

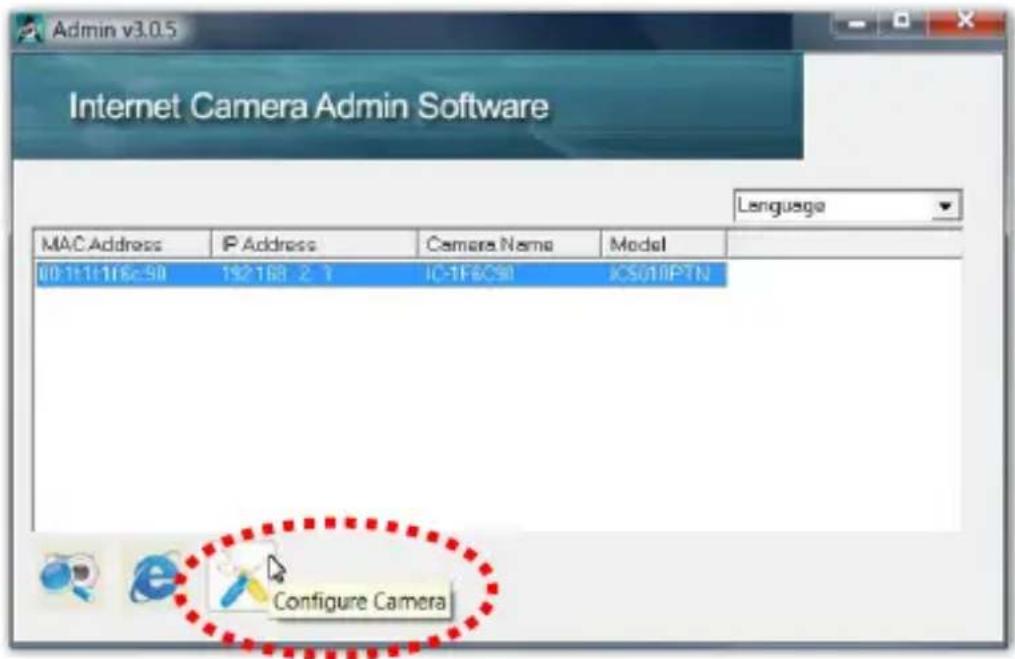

(Administrator-Dienstprogramm)“ ausführen. Auf der ersten Seite werden im Fenster die Kameras angezeigt, die im Netzwerk gefunden wurden. Wählen Sie die Kamera aus, die Sie konfigurieren möchten, und klicken Sie zum Fortfahren auf das Symbol "Configure Camera (Kamera konfigurieren)".

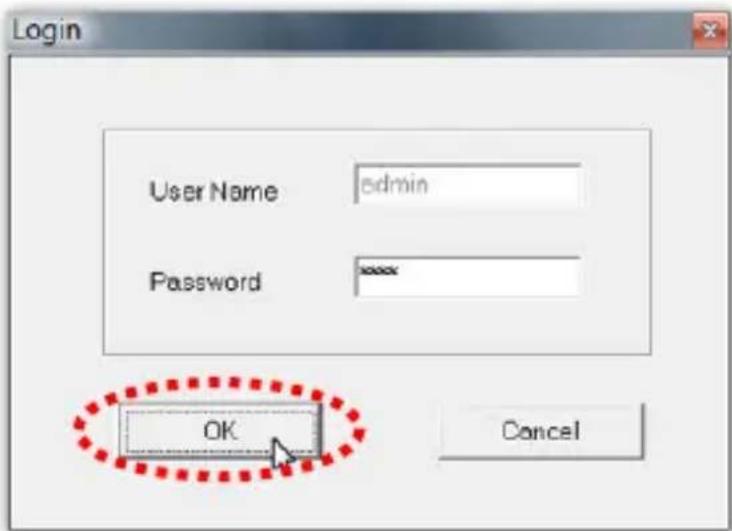

1. Sie werden aufgefordert, den Benutzernamen und das Kennwort einzugeben: Der Standard-Benutzername lautet 'admin' (Sie können diesen nicht ändern) und das Standard-Kennwort lautet '1234'. Klicken Sie anschließend auf 'OK', um fortzufahren.

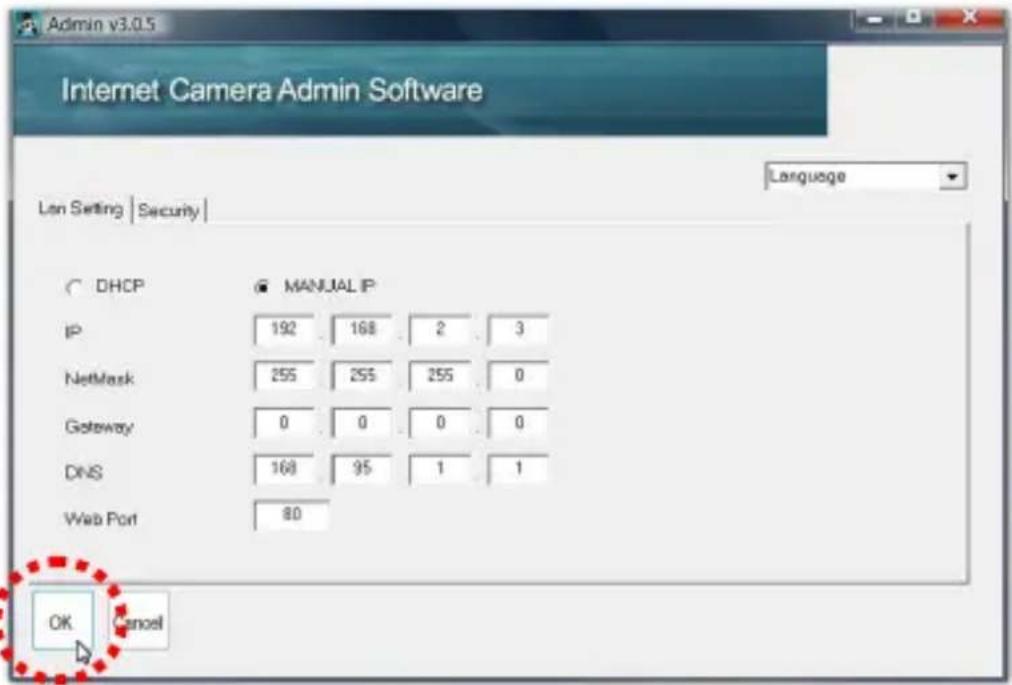

1. Die IP-Kamera wird über das Netzwerk betrieben (TCP/IP Protokoll). Die Einstellung der IP-Adresse muss korrekt sein, sonst können Sie nicht auf die IP-Kamera zugreifen. Der Assistent wird den Status der IP-Adresse Ihres Netzwerks automatisch erkennen und mittels DHCP eine freie IP-Adresse für die Kamera vorschlagen. Sie können den vorgeschlagenen Wert akzeptieren oder den Wert manuell eintragen. Wenn Sie den Wert manuell eintragen, achten Sie darauf, dass die "Subnet Mask" (Subnetzmaske) sowohl bei der Kamera als auch beim PC gleich ist. Klicken Sie auf "OK", um die Konfiguration zu übernehmen.

6. Webmanagement Schnittstelle

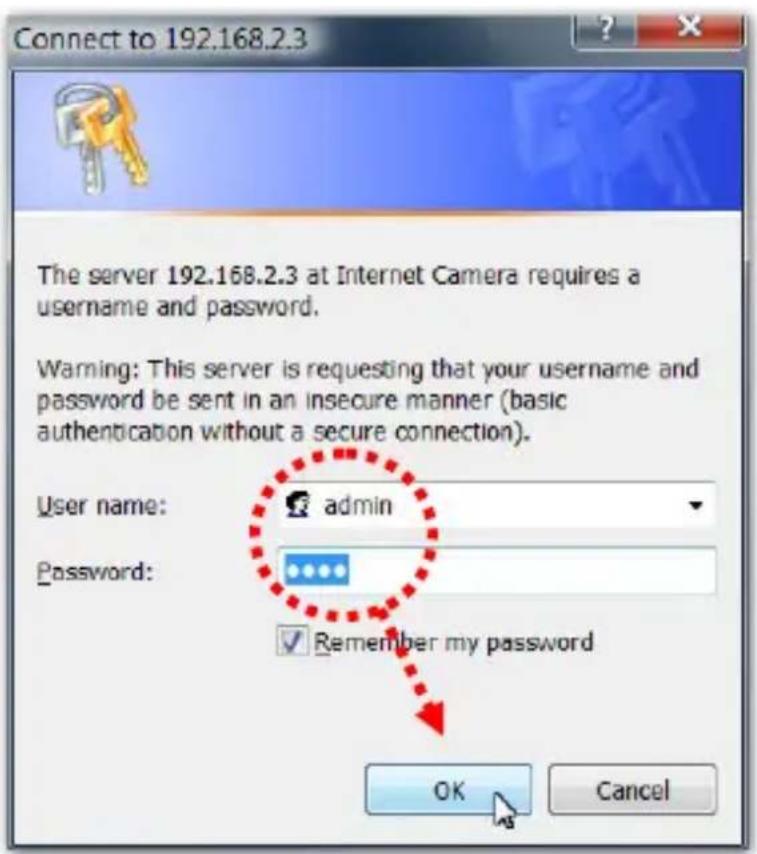

Verwenden Sie einen Webbrowser (Internet Explorer 5.5 oder höher), um eine Verbindung zu der vom Assistenten erhaltenen IP-Adresse herzustellen (geben Sie die Adresse in die Adresszeile des Webbrowsers ein). Sie werden aufgefordert, Benutzername und Kennwort einzugeben:

Benutzername: admin / Kennwort: 1234

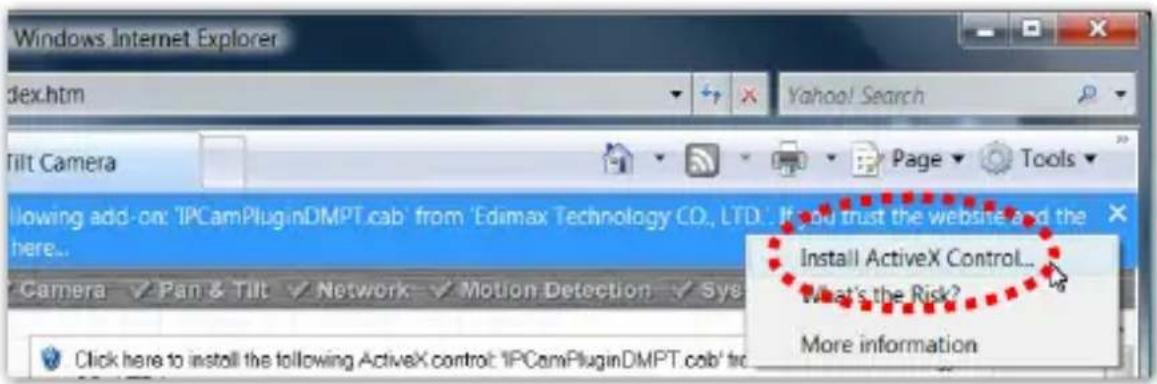

Nachdem Sie sich angemeldet haben, sollten folgende Meldungen im oberen Bereich des Internet Explorers erscheinen. Klicken Sie auf die Meldung und klicken Sie auf 'Install ActiveX Control (ActiveX-Steuerelement installieren)'.

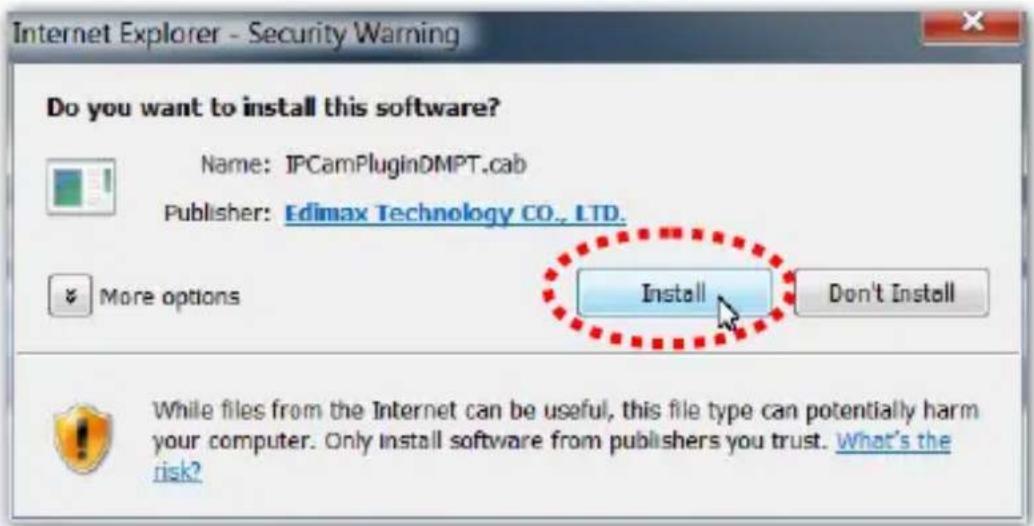

Wenn Sie diese Meldung sehen, klicken Sie auf 'Install (Installieren)', um das erforderliche ActiveX-Steuerelement zu installieren.

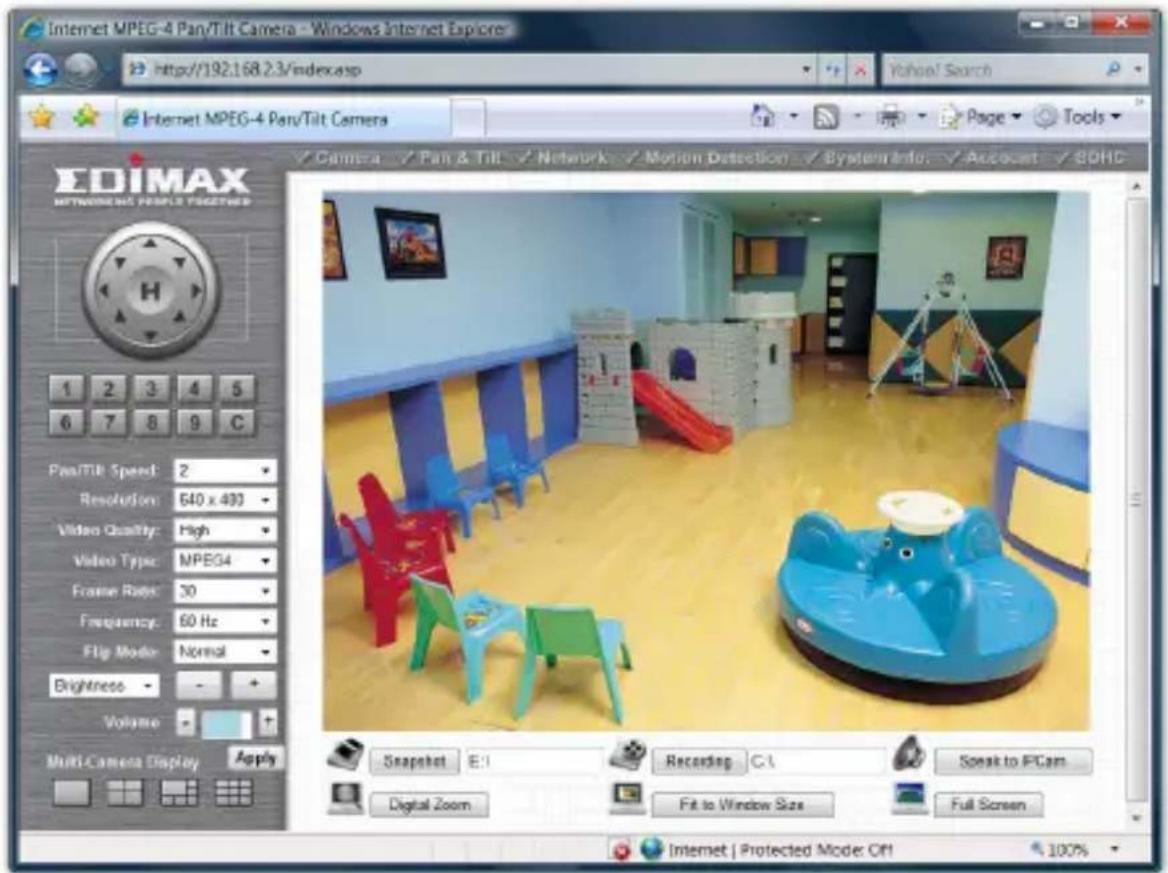

Sie sollten nun die von der IP-Kamera aufgezeichneten Bilder sehen können. Weitere Funktionen finden Sie in den Anweisungen im Benutzerhandbuch (befindet sich auf der CD-ROM)

R&TTE Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE) Die R&TTE Richtlinie hebt die Richtlinie 98/13/EWG (Telekommunikationsendeinrichtungen und Satellitenfunkanlagen) mit Wirkung vom 8. April 2000 auf und ersetzt diese.

Sicherheit

Das Gerät wurde mit größter Sorgfalt für die Sicherheit der Installateure und Benutzer konstruiert. Dennoch muss bei der Arbeit mit Elektrogeräten besonders auf die Gefahr eines elektrischen Schlags und auf statische Elektrizität geachtet werden. Alle Anweisungen von diesem Hersteller und dem Computerhersteller müssen stets eingehalten werden, um eine sichere Verwendung des Geräts zu gewährleisten.

EU-Länder mit Benutzungserlaubnis

Die ETSI-Version dieses Geräts ist für die Heim- und Büroanwendung in Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, Bulgarien, Zypern, Tschechien, Estland, Ungarn, Lettland, Litauen, Malta, Polen, Rumänien, der Slowakei, Slowenien, den Niederlanden, Portugal, Spanien, Schweden und Großbritannien bestimmt.

Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.

EU-Länder mit Einschränkungen bei der Benutzung

Keine
