Produkttyp	LED-Deckenleuchte mit Bewegungssensor
Stromversorgung	220-240V~50Hz
Nennlast	22W (36x 0,5W LED)
Ausgangslast (Relais)	max. 1500W
Lampenhelligkeit	1500 lm
LED-Farbtemperatur	3000K (Warmweiß)
Sensortechnologie	5,8 GHz HF-Sensor
Erfassungswinkel	360°
Erfassungsreichweite	Bis zu 6 m Durchmesser bei 2,5 m Höhe (20°C), einstellbar 3-6 m
Zeiteinstellung	30 s, 1 min, 5 min, 10 min, 20 min, 30 min, TEST
Lux-Steuerung	5 Lux bis 1000 Lux
Manuelle Übersteuerung	4 Stunden (zweimal ausschalten/einschalten)
Aufwärmzeit	60 Sekunden
IP-Schutzart	IP20 (nur für Innenräume)
Installation	Muss von einem qualifizierten Elektriker installiert werden; örtliche Verdrahtungsvorschriften beachten
Verdrahtung	10A MCB verwenden; L, N an AC IN und L↓, N an LOAD anschließen
Wartung	Mit weichem, trockenem Tuch reinigen; keine Chemikalien oder Wasser
Sicherheitshinweis	Gefährliche Spannung (230V~); nicht öffnen; Reparatur nur durch qualifiziertes Personal
Garantie	Erlöschen bei Öffnung oder unsachgemäßer Verwendung

Häufig gestellte Fragen - FO-673LED Monacor

Warum leuchtet das Licht überhaupt nicht?

Überprüfen Sie, ob die Stromversorgung ordnungsgemäß angeschlossen ist und der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass die LUX-Einstellung nicht zu hoch (über dem Umgebungslicht) eingestellt ist und der TIME-Regler nicht dauerhaft auf TEST steht. Überprüfen Sie auch die Verdrahtung gemäß dem Diagramm.

Warum schalten sich die Lichter schnell ein und aus?

Dies kann durch Wärme oder Licht verursacht werden, die von nahen Objekten (z.B. weiße Wände) auf den Sensor reflektiert werden. Bei kaltem Wetter wird der Sensor empfindlicher. Stellen Sie sicher, dass sich der Sensor nicht in der Nähe einer Klimaanlagenöffnung befindet und die LUX-Einstellung nicht im TEST-Modus ist.

Warum bleiben die Lichter dauerhaft an?

Stellen Sie die TIME-Einstellung auf einen niedrigeren Wert und stellen Sie sicher, dass das Gerät fest montiert ist und sich keine beweglichen Objekte (z.B. Vorhänge, Haustiere) im Erfassungsfeld befinden. Überprüfen Sie auch auf Fremdwärmequellen wie Heizungsöffnungen oder vorbeifahrende Autos.

Wie stelle ich die Zeitverzögerung ein?

Drehen Sie das TIME-Potentiometer auf die gewünschte Einstellung: 30 s, 1 min, 5 min, 10 min, 20 min oder 30 min. Der Timer wird jedes Mal zurückgesetzt, wenn eine Bewegung erkannt wird.

Wie kann ich die Erfassungsreichweite einstellen?

Drehen Sie das SENS-Potentiometer: Im Uhrzeigersinn erhöht sich die Reichweite auf bis zu 6 m, gegen den Uhrzeigersinn verringert sie sich auf etwa 3 m. Der Sensor hat einen 360°-Erfassungswinkel.

Wie funktioniert die manuelle Übersteuerung?

Schalten Sie den angeschlossenen Netzschalter schnell zweimal innerhalb von 2 Sekunden AUS und EIN, um in den Übersteuerungsmodus zu gelangen. Das Licht bleibt für 4 Stunden an und kehrt dann in den Automatikmodus zurück. Um die Übersteuerung vorzeitig zu beenden, schalten Sie das Licht für 2 Sekunden AUS und dann wieder EIN.

Wie lange ist die Aufwärmzeit nach dem Einschalten?

Der Detektor benötigt nach dem ersten Anschluss an das Stromnetz eine 60-sekündige Aufwärmphase. Während dieser Zeit können die LED-Anzeige und das Licht kurzzeitig eingeschaltet bleiben.

Kann ich dieses Licht im Freien verwenden?

Nein, dieses Gerät hat die Schutzart IP20, es ist nur für den Innenbereich in trockenen Räumen geeignet.

Wie sollte ich das Gerät reinigen?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals chemische Reinigungsmittel oder Wasser, da diese den Sensor oder die Elektronik beschädigen können.

Warum aktiviert sich das Licht bei windigem oder regnerischem Wetter?

Schlechtes Wetter und Temperaturschwankungen können Fehlauslösungen verursachen. Um dies zu minimieren, montieren Sie das Licht an einem geschützten Ort ohne direkten Wind oder Regen.

BEDIENUNGSANLEITUNG FO-673LED Monacor

D Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von FOCOB. Bitte lesen Sie diese

A

Bedienungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funk

CH

tionsmöglichkeiten kennen, ver meiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachge mäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf. Der deutsche Text beginnt auf der Seite 14.

F Avant toute installation ...

HF Bewegungs-Sensor LED Lampe

Sicherheitshinweise:

Diese Beleuchtungseinheit ist in Einklang mit den EU-Richtlinien für die elektromagnetische Verträglichkeit und Niederspannung.

Die Spannung, bei der das Gerät mit Strom versorgt wird (230 V \~) ist gefährlich! Das Gerät nicht öffnen, weil durch unvorsichtige Handhabung kann das Risiko eines elektrischen Schlages führen. Außerdem erlischt jegliche Gewährleistung, wenn das Gerät wurde geöffnet

Für den Betrieb beachten Sie auch die folgenden punkten:

- Schalten Sie den Netzsicherung deren Netzgruppe, zu dem das Gerät verbunden ist, aus wenn:

1. Das Gehäuse sichtbar beschädigt ist,
2. Es ein Defekt auftreten könnte, zum Beispiel nach dem das Gerät gefallen ist,

3. Das Gerät nicht richtig funktioniert.
   Das Gerät muss in jedem Fall von einem qualifizierten Elektriker repariert werden.

4. Entfernen Staub mit einem weichen, trockenen Tuch -. Verwenden Sie niemals Chemikalien oder Wasser.

5. Im Falle einer nicht autorisierten oder unsachgemäße Verwendung oder Reparatur durch einen nicht qualifizierten Person entfählt die Garantie
6. Wenn das Gerät endgültig außer Betrieb genommen wird, besorgen Sie es an eine lokale Verarbeitungs / Entsorgungs Unternehmen.

Technische Daten:

1. Energie: 220-240V \~ 50Hz
2. Sensor Technologie: 5.8GHz.
3. Nennlast: 22W (36x 0.5Watt LED)
4. Ausgangs Belastung: 1500W Max.
5. Lamp Lichtstärke 1500 lm.
6. LED Farbe 3000K.
7. Erfassungsbereich: 7m Diameter bei 3.5m Montagehöhe. Einstellbar von 3 m bis 6 mz.
8. Erfassungswinkel: 360 °.
9. Timer: einstellbar von 3 Sek. bis 30 min.
10. Lux Steuerung: Einstellbar "Lichtpegel" Erfassen von 5 Lux bis 1000 Lux.
11. Sensor überbrückunsfunktion (4 uur)
12. Aufstartzeit ca 60sec.
13. Nur für den Innenbereich.

Die Zeit kann variabel von 3 Sekunden eingestellt werden, 15 s, 30 s, 1 min, 3 min, 5 min, 10 min bis 15 min. Der Timer beginnt nach dem letzte erfasste Bewegung zu zählen. Gibt es noch immer eine Bewegung im Erfassungsbereich, dan bleibt der Lampe eingeschaltet und wird der Timer immer wieder zurück gestellt (Bild B).

2. SENS:

Blickfeld: Der Erfassungswinkel beträgt 360 °. Der Sensor hat einen Erfassungsbereich von 6m bei 20 ° C, einstellbar von 3 m bis 6m (Abbildung C). Die gegen den Uhrzeigersinn Stopp-Position gibt eine maximale Reichweite von ca. 3m. Die im Uhrzeigersinn Stopp-Position gibt eine maximale Reichweite 6 m. (Bild C)

3. LUX:

Die Einstellung steuert die Empfindlichkeit gegenüber dem Hintergrundlichtpegel, bei dem das Gerät automatisch arbeiten wird. Es kann auf einen beliebigen Wert zwischen 5 Lux und vollem Tageslicht eingestellt werden. Das Gerät arbeitet, wenn es reagiert auf Bewegungen und das Umgebungslicht auf oder unter dem eingestellten Wert ist. (Bild D).

TEST:

A Wenn der Pfeil auf "TEST" zeigt. Ist der Lichtwert deaktiviert. Wenn der Detektor jetzt ein Bewegung detektiert aktiviert, leuchtet die rote LED und die Beleuchtung bleibt EIN für 3 Sek (Bild B).

Bild B

Bild C

Bild D

4. Handbetätigung:

Schalten Sie die Lampe mit der Schalter 2 mal kurz Aus/Ein um in den manuellen Modus zu wechseln. Die Lampe ist nun eingeschaltet und wird das für 4 Stunden bleiben. Nach 4 Stunden schaltet sich die Lampe aus und kommt wieder im Auto-Modus zurück.

5. Erfassungsbereich:

Der integrierte HF-Sensor Sendet hochfrequente elektromagnetische Wellen (5,8 GHz) und empfängt deren Echo. Jede Änderung der Echo wird vom Sensor wahrgenommen und zeigt auf die Anwesentheit einer Person oder Tieren. Ein Mikroprozessor löst fast ohne Verzögerung die aktiviert, der angeschlossenen Leuchten oder Anwendungen. Der Sensor ist in de Lage um auch durch Glas, Türen und dünne Wände mit 360 Grad wahrzunehemen (Bild E).

Installation:

Bild E

• Warnung: Dieses Gerät darf nur von einem Elektrofachmann installiert werden. Die Installation muss die örtlichen Bauvorschriften sowie die Anweisungen in diesem Handbuch enthalten sind.
• Warnung: Das Terminal, wo die Lampe mit verbunden ist soll über eine 16A-Sicherung in Ihre Sicherungskasten an das Stromnetz angeschlossen werden.
• Schalten Sie den Strom ab am Leistungsschalter oder vor man an die installations arbeit begint.
• Studieren Sie das Diagramm unten vor Sie die elektrischen Anschlüssen erstellen.
• Wenn Sie Zweifel an der Installation haben, fragen Sie einen qualifizierten Techniker.

Verbindung zur Stromversorgung:

1. Warnung: Dieses Gerät darf nur von einem Elektrofachmann installiert werden. Die Installation muss die örtlichen Bauvorschriften sowie die Anweisungen in diesem Handbuch enthalten sind.
2. Warnung: Sicherstellen das die Stromversorgung am Verteiler getrennt ist, bevor mit der elektrischen Verkabelung beginnen.
3. Hinweis: Stellen Sie sicher, dass die Stromleitung von einem externen 10A Leitungsschutzschalter kommt für Kurzschlussschutz.
4. Studieren Sie das Diagramm unten vor Sie die elektrischen Anschlüssen erstellen. Falsche Verkabelung des Geräts könnte das Gerät zerstören.

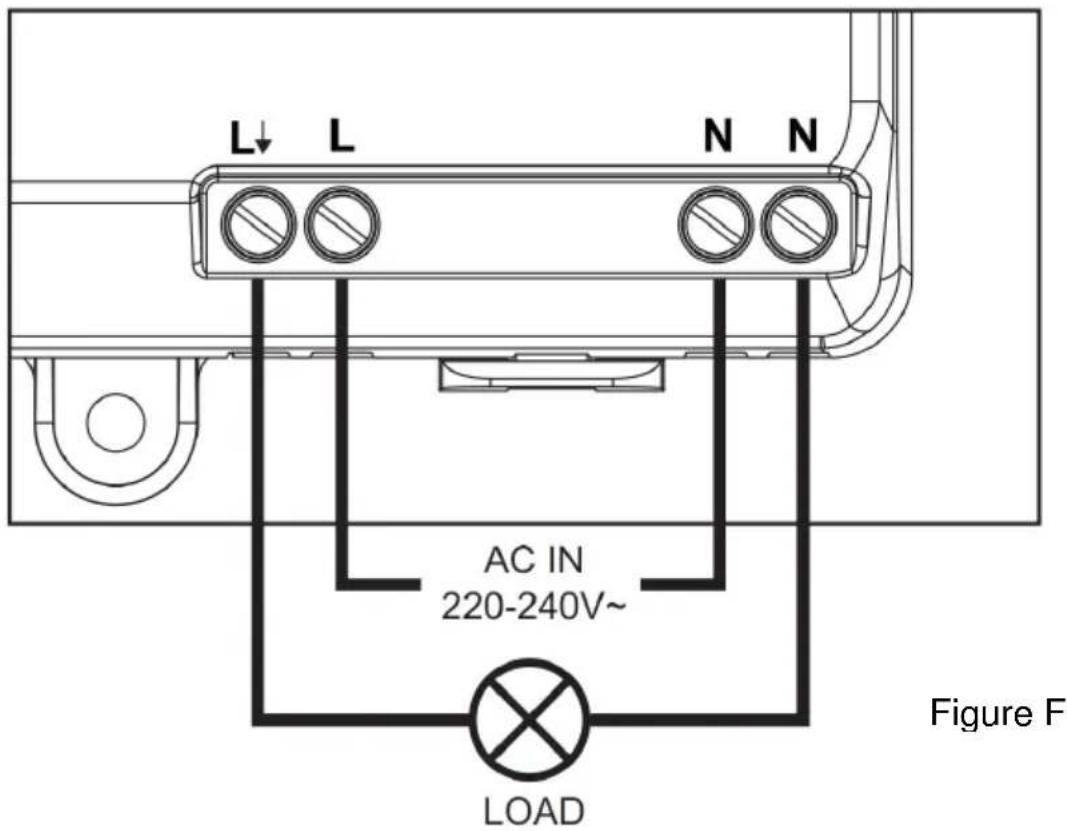

5. Die Phase (L) und neutral (N) Leiter des Versorgungskabels sind gemäß Klemmenbelegung mit AC zu verbinden. (Abbildung F)
6. Der Ausgang (oder Last) Phase (L ↓) und neutral (N) Leiter werden an die markierte Lastklemmen angeschlossen L ↓ und N. (Abbildung F).
7. Schalten Sie Versorgungspannung jetzt ein und der Detektor wird ein 60 Sekunden Aufstartzeit beginnen.

Hinweis: Netzkabel Spezifikationen: 2 x H05RN-F 3C / 2C 1,5mm² max. 2 x H05RR-F 3C / 2C 1,5mm² max.

Ersteinrichtung und Betrieb:

1. Nach anschluss an das Stromnetz benötigt das Gerät ca. 60 Sekunden, um sich aufzuwärmen. Die Lampe leuchtet ca. 60 Sekunden.
2. Bitte drehen Sie den LUX Regler in der maximale Einstellung und die Zeit in der TEST Position für Gehtest Einstellung und läufen dann entlang des Detektors, so dass die Lampe einschaltet. Überprüfen Sie nun den Betrieb des Detektors und des Erfassungsfeldes. Im "Testmodus" schaltet mit jeder Detektion die rote LED und die Lampe für 3 Sekunden.
3. Wiederholen Schritt 2, bis das optimale Sichtfeld erzielt wird.
4. Schalten Sie die Time und Ambient Light (LUX) Steuerung an die gewünschten Positionen.
5. Die Detektor steht nun im Auto-Modus und wird entsprechend der voreingestellten Zeit und Umgebungslicht (LUX) arbeiten. Die LED-Anzeige blinkt im Standby-Modus. Sobald der Lampe aktiviert wird bleibt der LED-Anzeige und Lampe leuchten bis der Timer ausgeschaltet.
6. Zurück zum Auto-Modus: Die Lampe bleibt jetzt 4 Stunden eingeschaltet nach dem es schaltet sich automatisch zurück, um den Auto-Modus oder schalten Sie den Schalter bedient werden ab und zu 2sec wieder.
7. Der Sensor wird automatisch nach 4 Stunden wieder in der Automodus schalten oder durch den Netzschalter Aus für 2 Sekunden. Nach wieder einschalten kommt der Sensor wieder in den Auto-Modus.
8. Lampe dauerhaft Aus: Schalten Sie das Gerät aus durch den Netzstecker zu ziehen.

Fehlerbehebung:

1. Gerät funktioniert nicht / Beleuchtung schaltet nicht ein

- Überprüfen Sie die Verdrahtung, um sicherzustellen, dass Sie die richtigen Netz versorgung am Gerät haben.

- Überprüfen Sie die Verdrahtung von der Einheit an die Stromquelle um sicher zu stellen, dass Sie das Gerät korrekt angeschlossen haben.

- Überprüfen Sie die Umgebungslichtsteuerung, um zu sehen, ob es auf die gewünschte Stufe eingestellt wurde.

1. Lampe schaltet schnell ein und aus

2. Achten Sie darauf, das Licht und Wärme nicht auf dem Detektor reflektieren.
   Überprüfen Sie, ob weiße oder reflektierende Oberflächen, die das Problem verursachen können.

3. Hinweis der Detektor ist empfindlicher bei kaltem Wetter.

4. Lampe bleibt leuchten

- Stellen Sie die Zeit auf Minimum und stellen Sie sicher, dass das Gerät fest an einen festen Gegenstand befestigt ist, und dass es keinen bewegliche Zweige usw. in das Sichtfeld des Sensors sitzt.

- Stellen Sie sicher, das der Detektor weder durch Streu bewegende Wärmequellen wie Heizungsauslassöffnung, Auto usw aktiviert wird.

1. Detector schaltet windigen und regnerischen Zustand

- Ungünstige Wetterbedingungen und Temperaturschwankungen können zu unerwünschten Aktivierungen führen.

- Dies kann durch die Montage an einem geschützten Ort minimiert werden.

1. Wartung und Reparatur

- Versuchen Sie nicht, das Gerät zu reparieren, da die Garantie entfählt oder zu Verletzungen führen kann.

- Reinigen der Detektorlinse und Außengehäuse nur mit einem feuchten Tuch.
